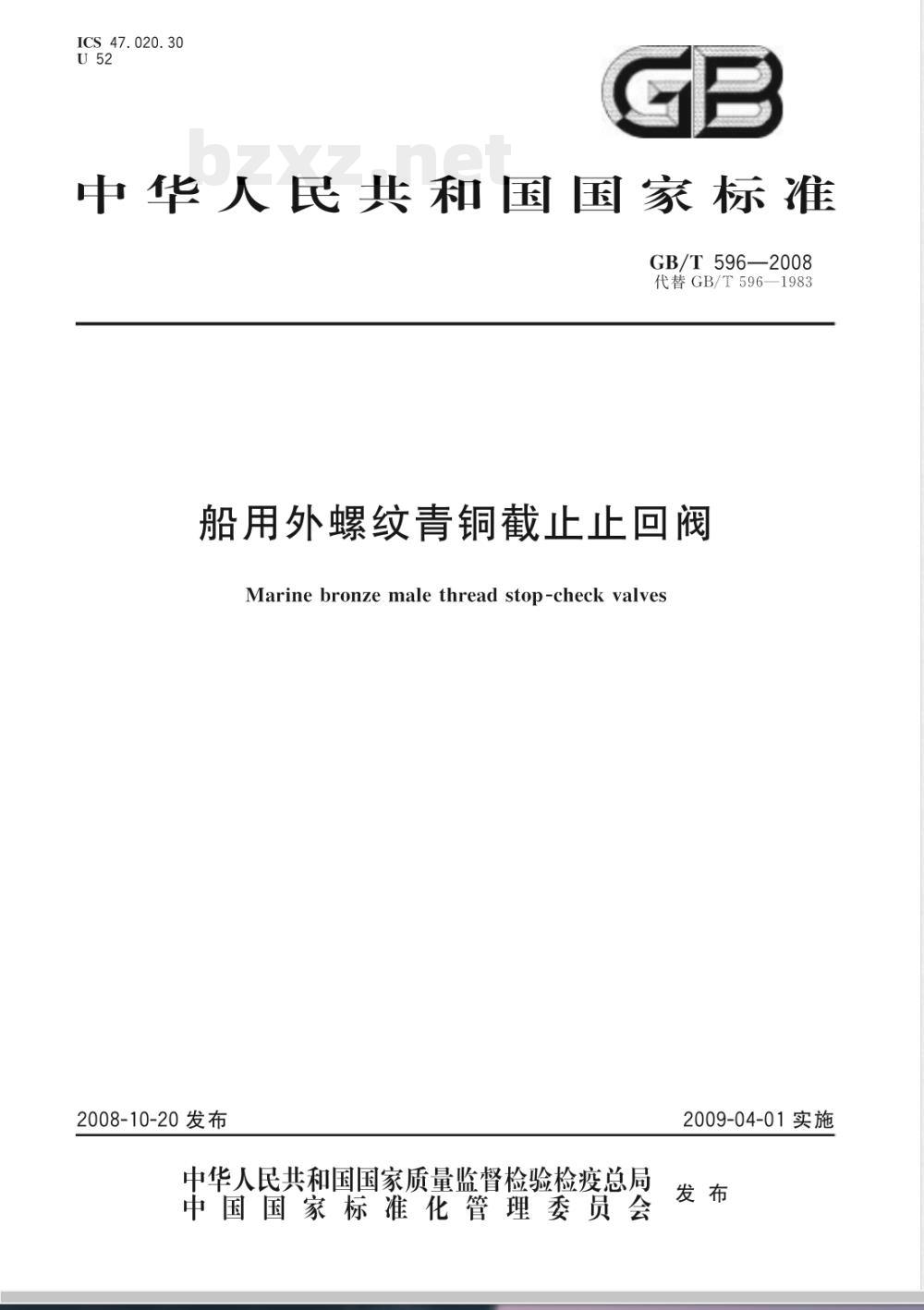

【国家标准(GB)】 船用外螺纹青铜截止止回阀

ICS47.020.30
中华人民共和国国家标准
GB/T596-—2008
代替GB/T596-1983
船用外螺纹青铜截止止回阀
Marinebronzemale thread stop-check valves2008-10-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施

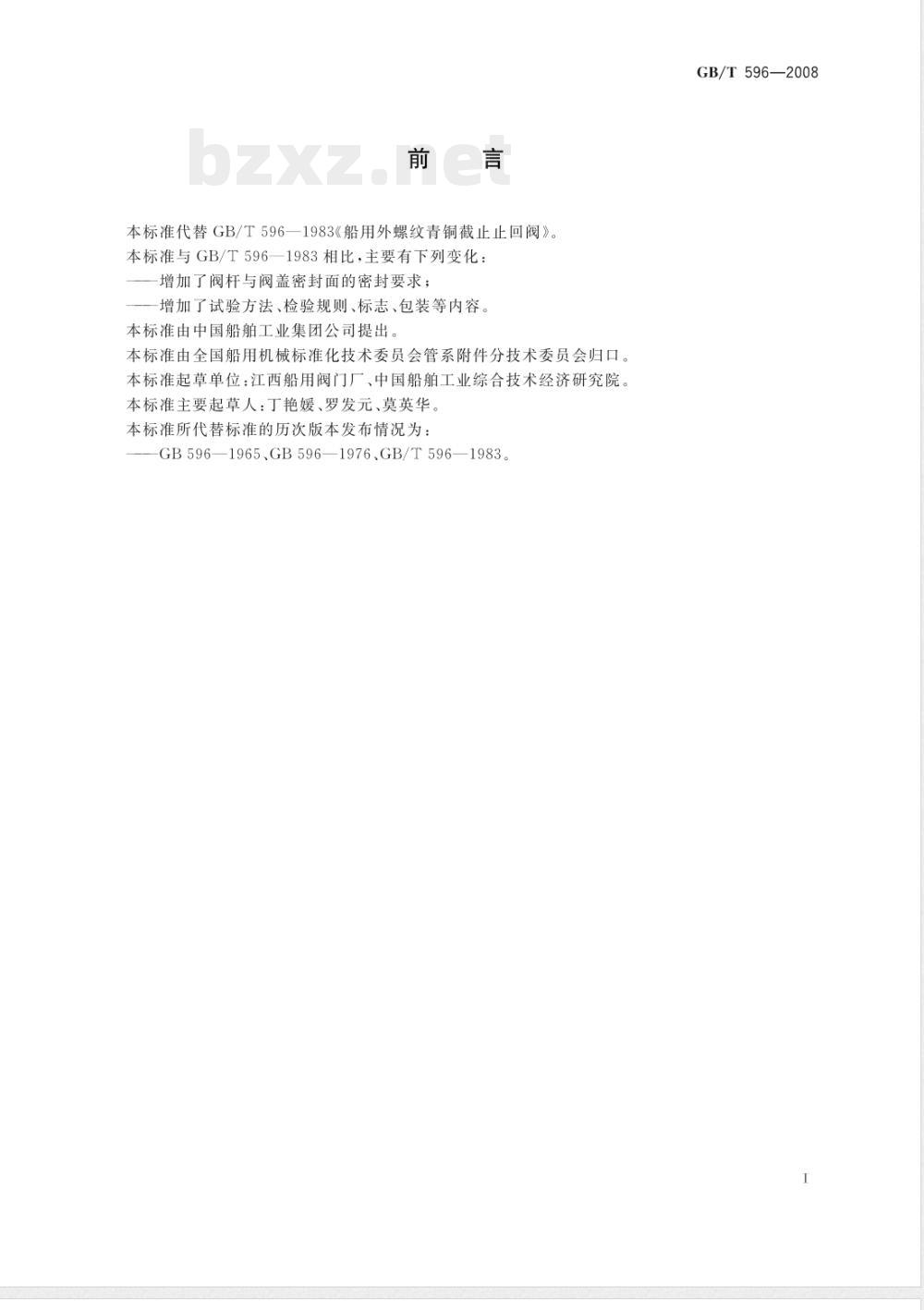

本标准代替GB/T596—1983《船用外螺纹青铜截止止回阀》。本标准与GB/T5961983相比，主要有下列变化：增加了阀杆与阀盖密封面的密封要求；增加了试验方法、检验规则、标志、包装等内容。本标准由中国船舶工业集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位：江西船用阀门厂，中国船舶工业综合技术经济研究院、本标准主要起草人丁艳媛、罗发元、莫英华。本标准所代替标准的历次版本发布情况为：GB596—1965.GB596—1976、GB/T596—1983GB/T596—2008

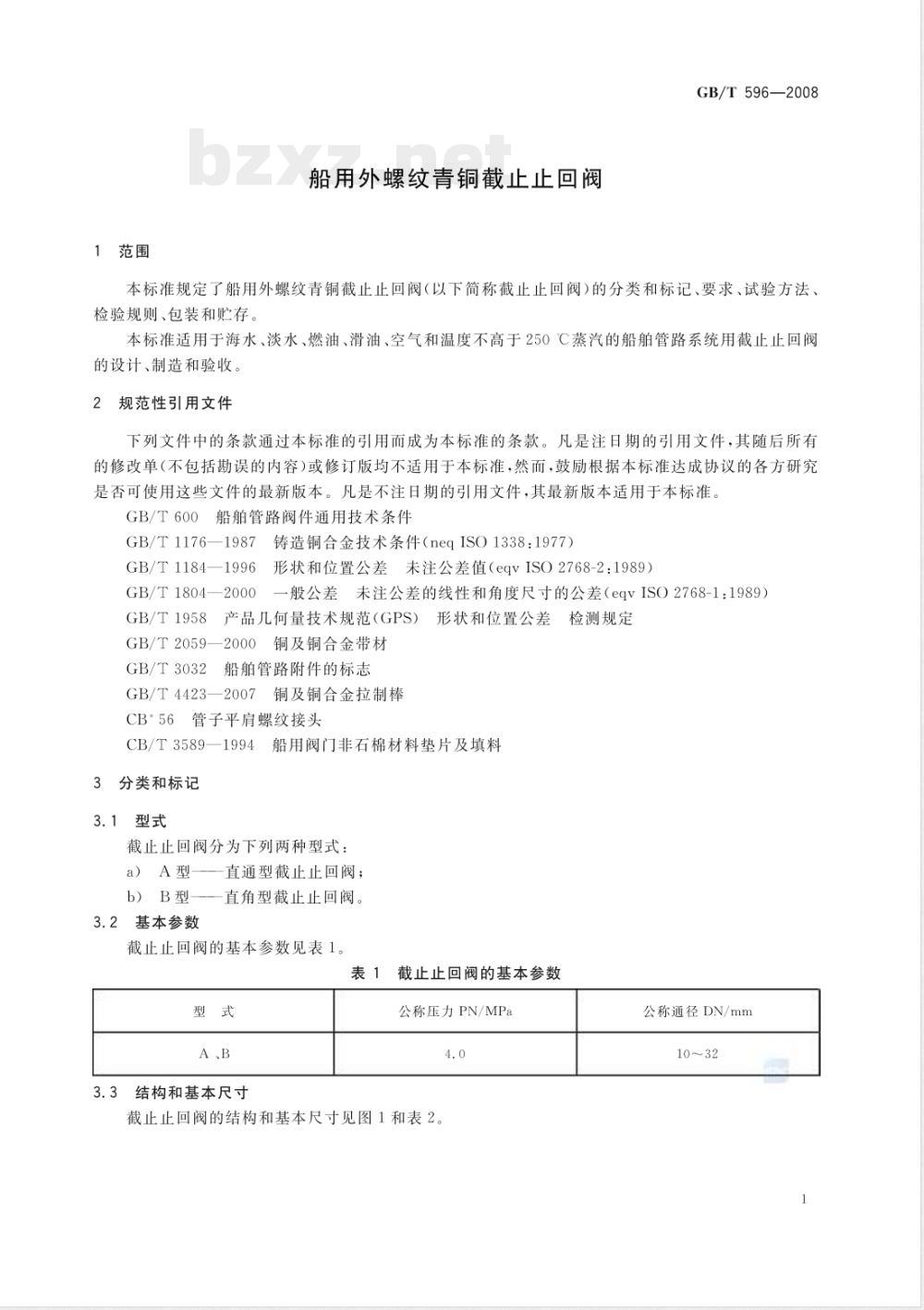

1范围
船用外螺纹青铜截止止回阀
GB/T596—2008
本标准规定了船用外螺纹青铜截止止回阀（以下简称截止止回阀）的分类和标记、要求、试验方法、检验规则、包装和贮存。
本标准适用于海水、淡水、燃油、滑油、空气和温度不高于250C蒸汽的船舶管路系统用截止止回阀的设计、制造和验收。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。船舶管路阀件通用技术条件
GB/T600
GB/T1176—1987
铸造铜合金技术条件（neqISO1338：1977）GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）GB/T1958产品几何量技术规范（GPS）形状和位置公差检测规定GB/T2059—2000铜及铜合金带材GB/T3032
船舶管路附件的标志
GB/T44232007铜及铜合金拉制棒CB56管子平肩螺纹接头
CB/T3589—1994
船用阀门非石棉材料垫片及填料3
分类和标记
3.1型式
截止止回阀分为下列两种型式：a）A型一直通型截止止回阀：
b）B型—--—直角型截止止回阀。3.2基本参数
截止止回阀的基本参数见表1。
表1截止止回阀的基本参数
3.3结构和基本尺寸
公称压力PN/MPa
截止止回阅的结构和基本尺寸见图1和表2。公称通径DN/mm
GB/T596—2008
国事共中
结构尺寸
3.4产品标记
3.4.1型号表示方法
最手见学

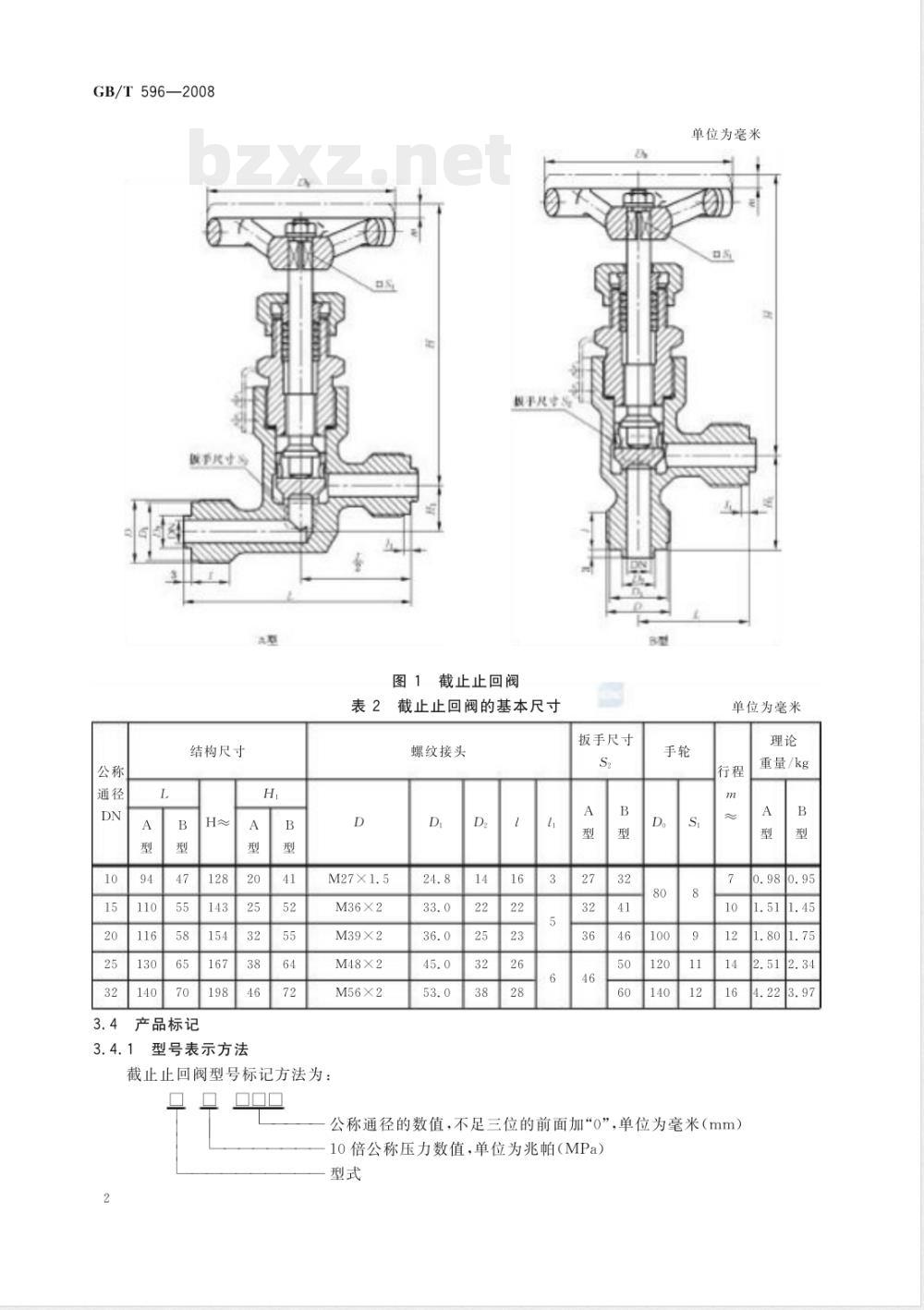

图1截止止回阀
表2截止止回阀的基本尺寸
螺纹接头
M48×2
截止止回阅型号标记方法为：
扳手尺寸
单位为毫米
单位为毫米
公称通径的数值，不足三位的前面加\o”，单位为毫米（mm）10倍公称压力数值，单位为兆帕（MPa）型式
重量/kg

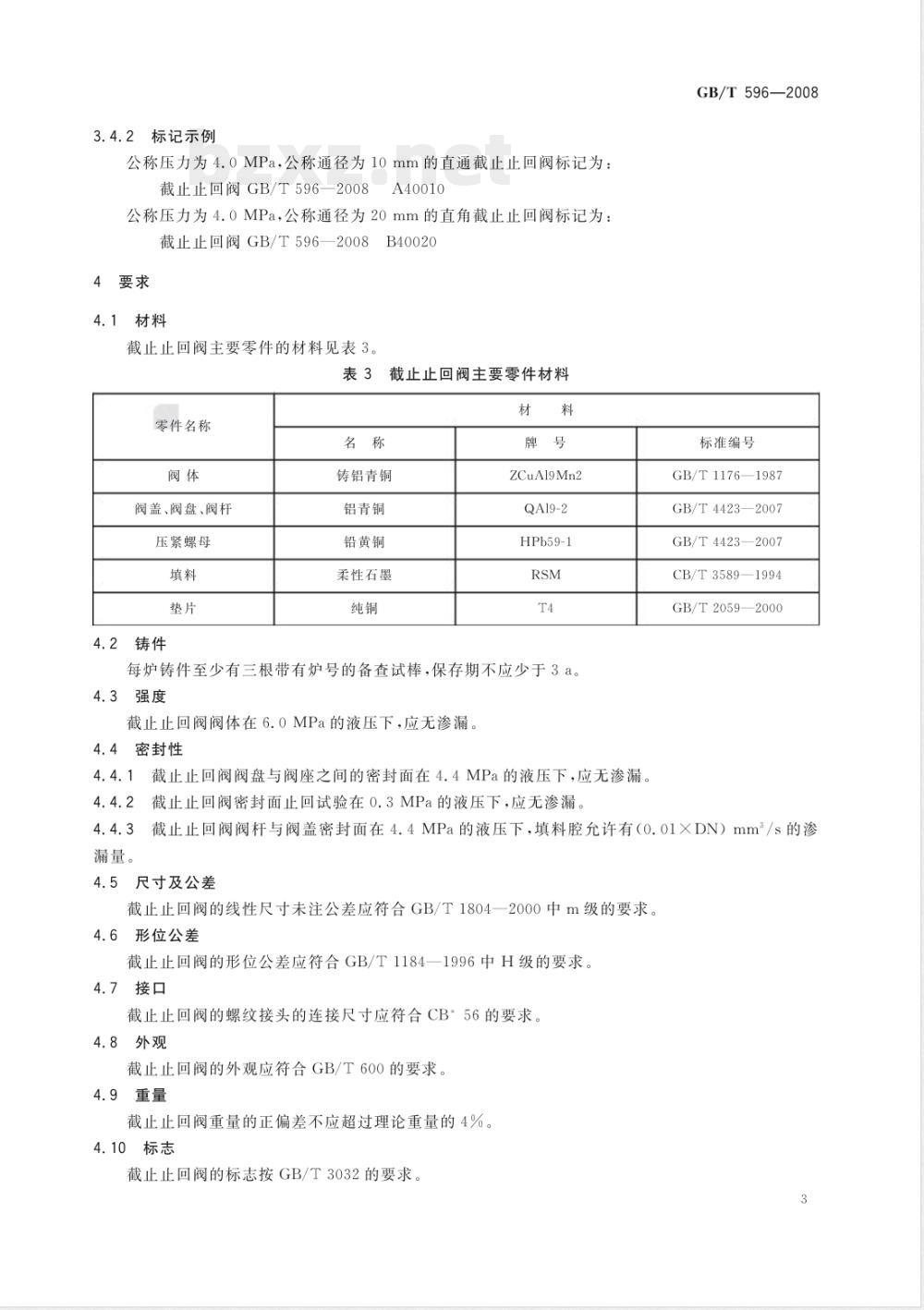

3.4.2标记示例
公称压力为4.0MPa，公称通径为10mm的直通截止止回阀标记为：截止止回阀GB/T5962008
A40010
公称压力为4.0MPa，公称通径为20mm的直角截止止回阀标记为：截止止回阀GB/T596—2008B400204
截止止回阀主要零件的材料见表3。表3
零件名称
截止止回阀主要零件材料
阀盖、阀盘、阀杆
压紧螺母
4.2铸件
铸铝青铜
铝青铜
铅黄铜
柔性石墨
ZCuA19Mn2
QA19-2
HPb59-1
每炉铸件至少有三根带有炉号的备查试棒，保存期不应少于3a。强度
截止止回阀阀体在6.0MPa的液压下，应无渗漏。4.4密封性
截止止回阀阀盘与阀座之间的密封面在4.4MPa的液压下.应无渗漏、4.4.1
漏量。
截止止回阀密封面止回试验在0.3MPa的液压下，应无渗漏。GB/T596—2008
标准编号
GB/T11761987
GB/T4423—2007
GB/T4423—2007
CB/T3589—1994
GB/T2059—2000
截止止回阀阀杆与阀盖密封面在4.4MPa的液压下，填料腔允许有（0.01×DN）mm/s的渗4.5
尺寸及公差
截止止回阀的线性尺寸未注公差应符合GB/T18042000中m级的要求。4.6
形位公差
截止止回阀的形位公差应符合GB/T1184—1996中H级的要求。4.7接口
截止止回阅的螺纹接头的连接尺寸应符合CB\56的要求，外观
截止止回阀的外观应符合GB/T600的要求。4.9重量
截止止回阀重量的正偏差不应超过理论重量的4%。4.10标志
截止止回阀的标志按GB/T3032的要求。3
GB/T596—2008
试验方法
5.1材料
截止止回阀铸件的化学成分和力学性能试验按GB/T11761987规定的方法进行。截止止回闵所用其他材料用检查材料牌号和质量证明书的方法进行检查，结果应符合4.1的要求。5.2强度
截止止回阀的强度试验按GB/T600规定的方法进行，结果应符合4.3的要求。5.3密封性
5.3.1截止止回阀阀盘与阀座之间密封性的试验和密封面止回试验按GB/T600规定的方法进行，结果应符合4.4.1和4.4.2的要求。5.3.2截止止回阀阀杆与阀盖之间密封性的试验按GB/T600规定的方法进行，结果应符合4.4.3的要求。
5.4尺寸及公差
截止止回阀的线性尺寸及公差使用相应等级的量具进行测量与检查，结果应符合3.3和4.5的要求。
5.5形位公差
截止止回阀的形位公差按GB/T1958规定的方法进行检验，结果应符合4.6的要求。5.6接口
截止止回阀的接口尺寸使用相应等级的螺纹环规检查，结果应符合4.7的要求。5.7外观
截止止回阀的外观用目测方法检查，结果应符合4.8的要求。5.8重量
将截止止回阀放在分度值不大于0.01kg衡器上进行称重，结果应符合4.9的要求5.9标志
截止止回阅的标志用目测方法检查，结果应符合4.10的要求。检验规则
6.1检验分类
本标准规定的检验分类如下：
a）型式检验；
b）出厂检验。
6.2型式检验
6.2.1检验时机
截止止回阀有下列情况之一时，应进行型式检验a）产品试制定型；
b）：生产工艺发生重大变化，足以影响产品性能或质量：质量检验部门提出要求。
6.2.2检验项目和顺序
截止止回阀型式检验的检验项目和顺序见表4。表4截止止回阀的检验项目
检验项目
型式检验
出厂检验
要求的章、条号
试验方法的章、条号
检验项目
密封性
尺寸及公差
形位公差
注：·为必检项目；一为不检项目。6.2.3
检验样品数量
表4（续）
型式检验
截止止回阀型式检验的样品数量应为三个。6.2.4判定规则
出厂检验
要求的章、条号
4.4.1.4.4.2
3,3、4,5
GB/T596—2008
试验方法的章、条号
截止止回阅所有样品全部检验项目符合要求，判为型式检验合格：若材料检验不符合要求，判为型式检验不合格；若有不符合要求的其他项目，允许加倍取样复验。若复验符合要求，仍判型式检验合格；若复验仍有不符合要求的项目，则判截止止回阀型式检验不合格。6.3出厂检验
6.3.1检验项目和顺序
截止止回阀出厂检验的检验项目和顺序见表4。6.3.2检验样品数量
截止止回阀出厂检验除材料同一炉号为一批，按批次检验外，其他检验项目应逐个产品进行。6.3.3判定规则
全部检验项目符合要求的截止止回阀判定出厂检验合格；若材料的化学成分和力学性能试验不符合要求的截止止回阀，则判定该批截止止回阀出厂检验不合格：其他项目的检验，若有不符合要求的截止止回阀，允许返修后进行复验。若复验符合要求，仍判截止止回阀出厂检验合格；若复验仍不符合要求，则判该截止止回阀出厂检验不合格。包装和贮存
7.1截止止回阀的包装应按GB/T600的规定7.2
截止止回阀应存放在干燥的室内，不充许露天存放或将产品堆置。5
