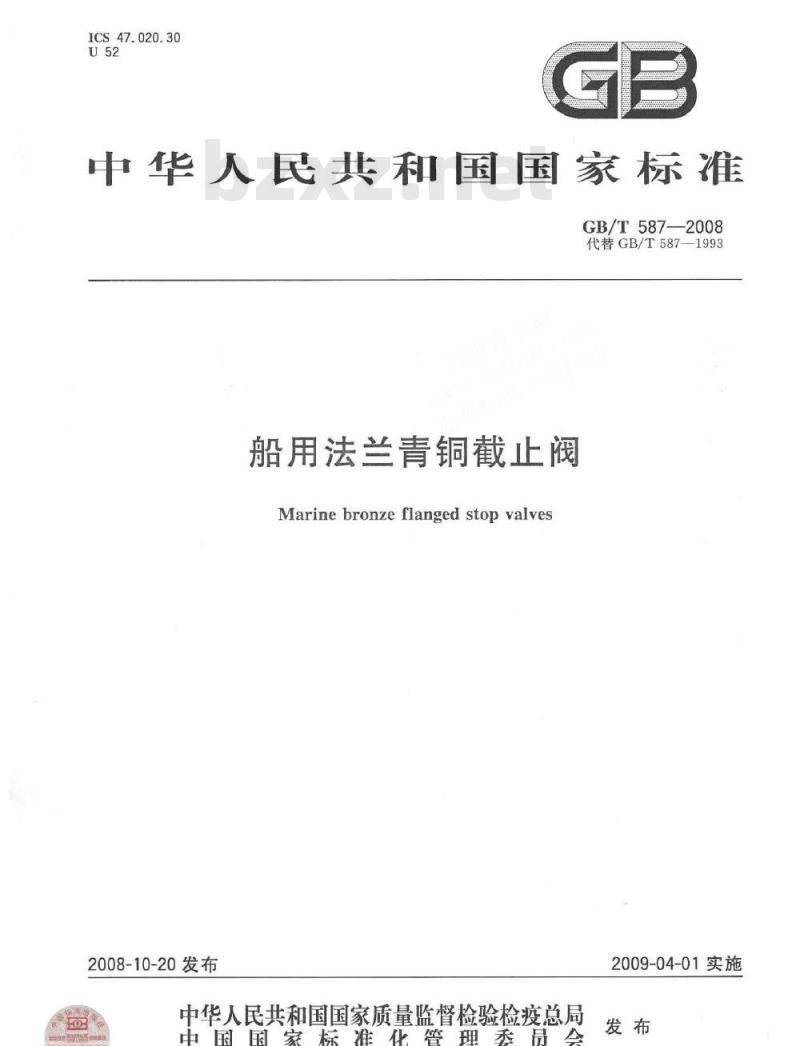

船用法兰青铜截止阀
Marinebronzeflanged stopvalves2008-10-20发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2009-04-01实施

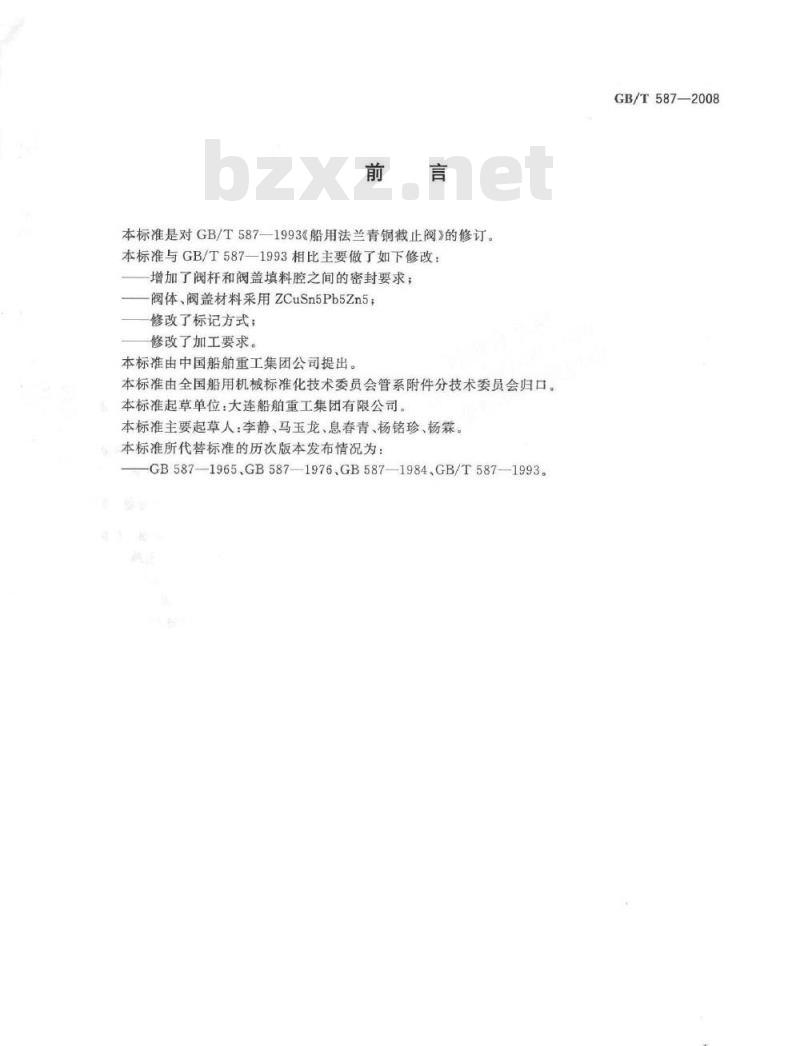

本标准是对GB/T587-1993《船用法兰青铜截止阀》的修订。本标准与GB/T587-1993相比主要做了如下修改：增加了阀杆和阀盖填料腔之间的密封要求；阀体，阀盖材料采用ZCuSn5Pb5Zn5；修改了标记方式；
修改了加工要求。
本标准由中国船舶重工集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位：大连船舶重工集团有限公司。本标准主要起草人：李静、马玉龙、息春青、杨铭珍、杨霖本标准所代替标准的历次版本发布情况为：GB587—1965.GB587—1976.GB587—1984.GB/T587—1993。TTKAONTKAca-
GB/T587--2008

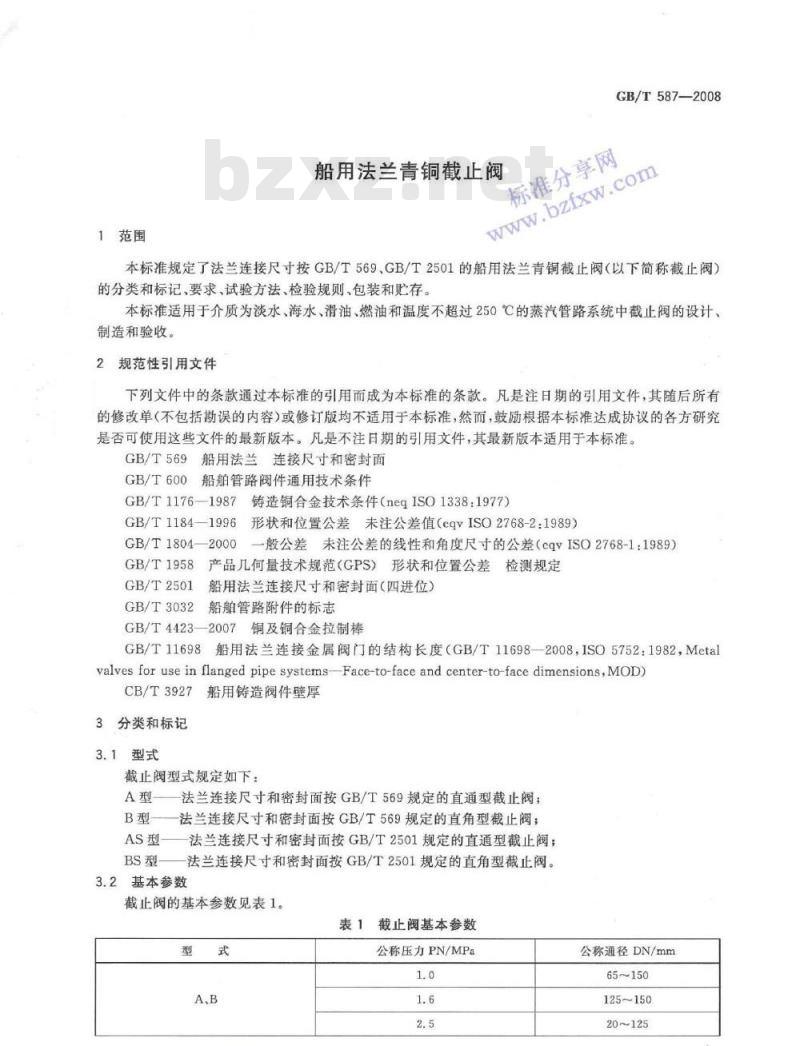

1范围
GB/T5872008
标准分享网
bzfxw.com
船用法兰青铜截正阀
本标准规定了法兰连接尺寸按GB/T569、GB/T2501的船用法兰青铜截止阀（以下简称截止阀）的分类和标记、要求、试验方法、检验规则、包装和贮存。本标准适用于介质为淡水、海水、滑油、燃油和温度不超过250℃的蒸汽管路系统中截止阀的设计、制造和验收。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T569船用法兰连接尺寸和密封面GB/T600船舶管路阀件通用技术条件GB/T1176—1987
铸造铜合金技术条件（negISO1338：1977）GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T1804—2000
GB/T1958
GB/T2501
GB/T3032
一般公差未注公差的线性和角度尺寸的公差（cqvISO2768-1：1989）产品几何量技术规范（GPS）形状和位置公差检测规定船用法兰连接尺寸和密封面（四进位）船舶管路附件的标志
GB/T4423—2007铜及铜合金拉制棒GB/T11698船用法兰连接金属阀门的结构长度（GB/T11698—2008，ISO5752：1982，Metalvalves foruse in flangedpipesystensFace-to-faceand center-to-facedimensions,MOD)CB/T3927
分类和标记
3.1型式
船用铸造阀件壁厚
截止阀型式规定如下：
A型法兰连接尺寸和密封面按GB/T569规定的直通型截止阀；B型一法兰连接尺寸和密封面按GB/T569规定的直角型截止阀；AS型一法兰连接尺寸和密封面按GB/T2501规定的直通型截止阀；BS型
法兰连接尺寸和密封面按GB/T2501规定的直角型截止阀。3.2基本参数
截止阀的基本参数见表1。
截止阀基本参数
公称压力PN/MPa
公称通径DN/mm
65~150
125~150免费标准下载网bzxz
20~125
GB/T587—2008
AS、BS
3.3结构和基本尺寸
表1(续）
公称压力PN/MPa
3.3.1A型、B型截止阀的结构和基本尺寸按图1和表动
DN15～DN50
截止阀
表2A型、B型截止阀基本尺寸
公称压
力PN/
A型B型
TTKAONTKAca-
公称通径DN/mm
15~150
65~150
15~125
B型、BS型
单位为毫米
理论重量/
A型B型
AS型、BS型截止阀的结构和基本尺寸按图1和表3。表3AS型、BS型截止阀基本尺寸
3.4标记
结构尺寸
3.4.1产品标记
AS型BS型
截止阀的型号表示方法为：
GB/T587—2008
单位为毫米
理论重量/
AS型BS型
公称通径数值：不足三位的前边加“o”，单位为毫米（mm）10倍公称压力的数值，单位为兆帕（MPa）型式
GB/T587-—2008
3.4.2标记示例
公称压力为2.5MPa，公称通径为80mm，法兰连接尺寸和密封面按GB/T569的直通型截止阀标记为：
截止阀GB/T587—2008A25080
公称压力为1.6MPa，公称通径为100mm，法兰连接尺寸和密封面按GB/T2501的直角型截止阀标记为：
截止阀
GB/T5872008BS16100
4要求
4.1材料
截止阅主要零件的材料见表4的规定表4截止阀主要零件的材料
零件名称
阀体、阀盖、阀盘、压紧螺母
铸锡青铜
铝青铜
ZCuSn5Pb5Zn5
QAI9-2
4.1.2铸件每炉应至少有三根带有炉号的备查试棒，保存期不应少于3a。4.2强度
阀体在1.5倍公称压力的液压下应无渗漏。4.3密封性
4.3.1截止阀阀盘和阀座之间的密封面在1.1PN的液压下应无渗漏。标准编号
GB/T1176—1987
GB/T4423—2007
4.3.2截止阅阀杆和阀盖填料腔的密封面，在1.1PN的液压下允许有（0.01XDN)mm2/s的渗漏量。4.4尺寸公差
4.4.1截止阅的壁厚应符合CB/T3927的要求；壁厚公差应符合GB/T600的要求。4.4.2截止阀的线性尺寸未注公差应符合GB/T1804一2000中m级的要求。4.4.3A型和B型截止阀的结构长度公差应符合施工图纸的要求，AS型和BS型截止阀的结构长度公差应符合GB/T11698的要求。
4.5形位公差
截止阀的形位公差应符合GB/T1184—1996中H级要求。4.6外观
截止阀的外观应符合GB/T600的要求。4.7重量
截止阀的重量正偏差应不超过理论重量的4%。4.8标志
截止阀的标志应符合GB/T3032的要求。5试验方法
5.1材料
截止阀铸件的化学成分和力学性能的试验方法按GB/T1176—1987的有关规定进行，除铸件以外的其他材料应核查材料牌号及证书，结果应符合4.1的要求。4
TTKAONTKAca-
5.2强度
截止阀的强度试验方法按GB/T600的规定进行，结果应符合4.2的要求。5.3密封性
GB/T587-2008
5.3.1截止阀的阀盘密封性试验按GB/T600的规定进行，结果应符合4,3.1的要求。5.3.2截止阀阀杆和阀盖填料腔的密封性试验按GB/T600的规定进行，结果应符合4.3.2的要求。5.4尺寸公差
5.4.1截止阀的壁厚用测厚仪、卡钳或钢尺检查，结果应符合3.3和4.4.1的要求5.4.2截止阀的线性尺寸公差用相应等级的量具检查，结果应符合3.3和4.4.2的要求5.4.3截止阀的结构长度用钢尺或游标卡尺检查，结果应符合3.3和4.4.3的要求5.5形位公差
截止阀的形位公差按GB/T1958规定的方法检查，结果应符合4.5的要求。5.6外观
截止阀的外观用目测方法检查，结果应符合4.6的要求5.7重量
将截止阅放在分度值不大于0.1kg的衡器上进行称重，结果应符合4.7的要求。5.8标志
截止阅的标志用目测的方法检查，结果应符合4.8的要求。6
检验规则
6.1检验分类
截止阀的检验分为：
a）型式检验；
b）出厂检验。
6.2型式检验
6.2.1检验时机
有下列情况之一时，截止阀应进行型式检验：产品试制鉴定；
产品工艺发生重大变化：
质量检验部门提出要求。
检验项目和顺序
截止阀的型式检验项目和顺序见表5。表5
截止阀的检验项目和顺序
检验项目
密封性
尺寸公差
形位公差
型式检验
出厂检验
要求的章、条号
3.3、4.4.1
3.3、4.4.2
3.3、4.4.3
试验方法的章、条号
GB/T587—2008
检验项目
型式检验
注：为必检项目；一为不检项目。6.2.3检验样品数量
截止阀型式检验的样品应为三个。6.2.4判定规则
表5(续）
出厂检验
要求的章、条号
试验方法的章、条号
截止阀所有样品全部检验项目符合要求，判为型式检验合格。若材料检验不符合要求，则判为型式检验不合格。其他项目有不符合要求的截止阀，应加倍取样复验。若复验符合要求，仍判为截止阀型式检验合格；若仍有不符合要求的项目，则判为截止阀型式检验不合格。6.3出厂检验
6.3.1检验项目和顺序
截止阀的出厂检验项目和顺序见表5。6.3.2检验样品数量
截止阀所用材料除铸件按组批规则（同一炉号为一批）检验外，其他检验应逐个产品进行。6.3.3判定规则
全部检验项目符合要求的截止阀判定出厂检验合格。铸件化学成分、力学性能试验若有不符合要求的截止阀，则判为出厂检验不合格。其他项目的检验若有不符合要求的截止阀，允许返修后进行复验。若复验合格，仍判该截止阀出厂检验合格若复验仍不符合要求，则判该截止阅出厂检验不合格包装和贮存
截止阀的包装和贮存应按GB/T600的规定进行。6
