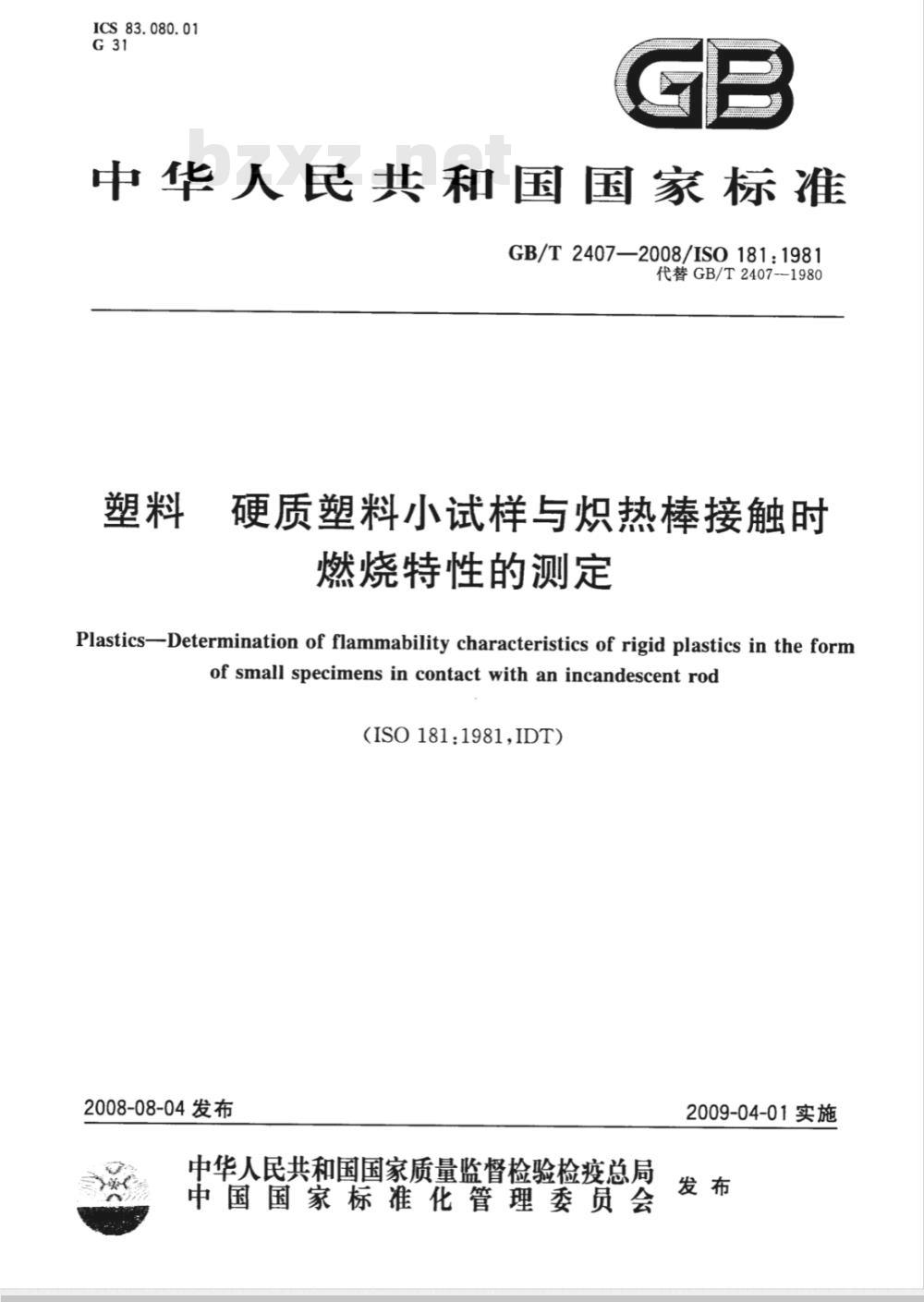

【国家标准(GB)】 塑料 硬质塑料小试样与炽热棒接触时燃烧特性的测定

ICS83.080.01
中华人民共和国国家标准國
GB/T2407—2008/IS0181:1981
代替GB/T2407--1980
硬质塑料小试样与炽热棒接触时燃烧特性的测定
Plastics--Determination of flammability characteristics of rigid plastics in the formof small specimens in contactwith an incandescent rod(ISO181:1981,IDT)
2008-08-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施

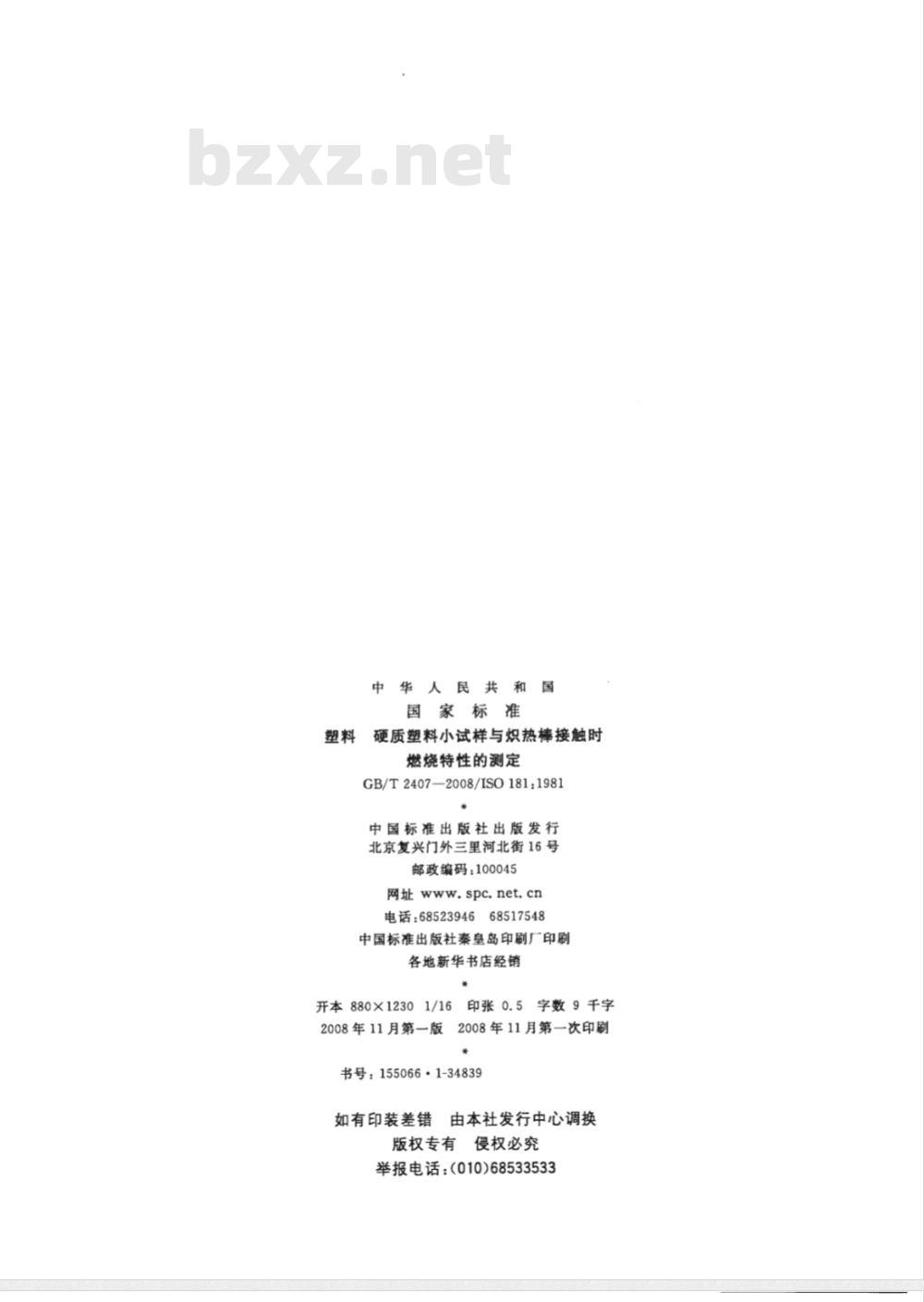

华人民共
国家标准
硬质塑料小试样与炽热棒接触时燃烧特性的测定
GB/T2407—2008/ISO181:1981
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5字数9千字
反2008年11月第一次印刷
2008年11月第一版
书号：155066·1-34839
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533

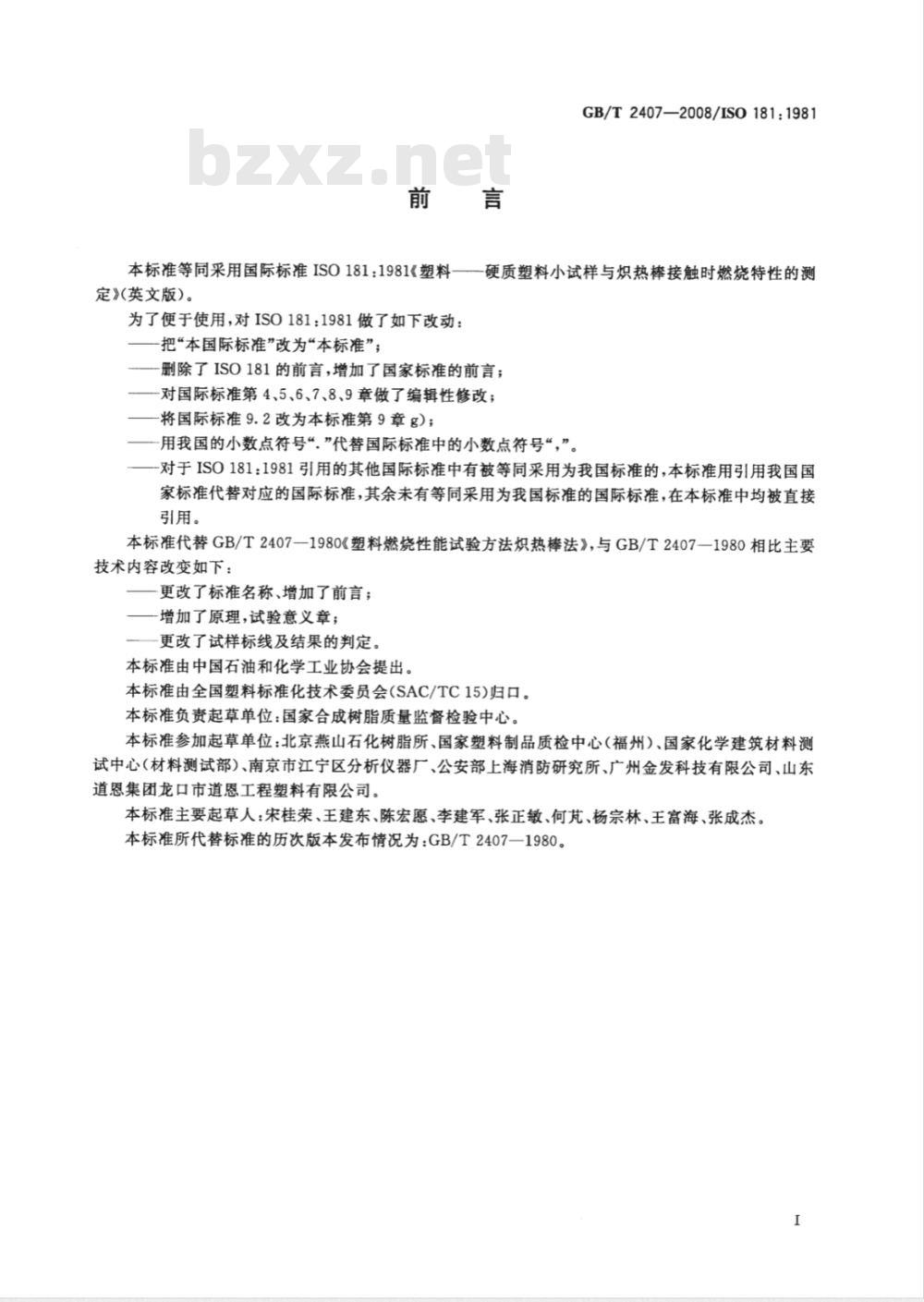

GB/T2407—2008/IS0181:1981
本标准等同采用国际标准ISO181：1981《塑料科一硬质塑料小试样与炽热棒接触时燃烧特性的测定》（英文版）。
为了便于使用，对ISO181：1981做了如下改动：把“本国际标准”改为“本标准”；删除了ISO181的前言，增加了国家标准的前言；对国际标准第4、5、6、7、8、9章做了编辑性修改；-将国际标准9.2改为本标准第9章g)；用我国的小数点符号“.”代替国际标准中的小数点符号“，”。-对于ISO181：1981引用的其他国际标准中有被等同采用为我国标准的，本标准用引用我国国家标准代替对应的国际标准，其余未有等同采用为我国标准的国际标准，在本标准中均被直接引用。
本标准代替GB/T2407—1980《塑料燃烧性能试验方法炽热棒法》，与GB/T2407—1980相比主要技术内容改变如下：
更改了标准名称、增加了前言；增加了原理，试验意义章；免费标准下载网bzxz
更改了试样标线及结果的判定。本标准由中国石油和化学工业协会提出。本标准由全国塑料标准化技术委员会(SAC/TC15)归口。本标准负责起草单位：国家合成树脂质量监督检验中心。本标准参加起草单位：北京燕山石化树脂所、国家塑料制品质检中心（福州）、国家化学建筑材料测试中心（材料测试部）、南京市江宁区分析仪器厂、公安部上海消防研究所、广州金发科技有限公司、山东道恩集团龙口市道恩工程塑料有限公司。本标准主要起草人：宋桂荣、王建东、陈宏愿、李建军、张正敏、何芃、杨宗林、王富海、张成杰。本标准所代替标准的历次版本发布情况为：GB/T2407一1980。I

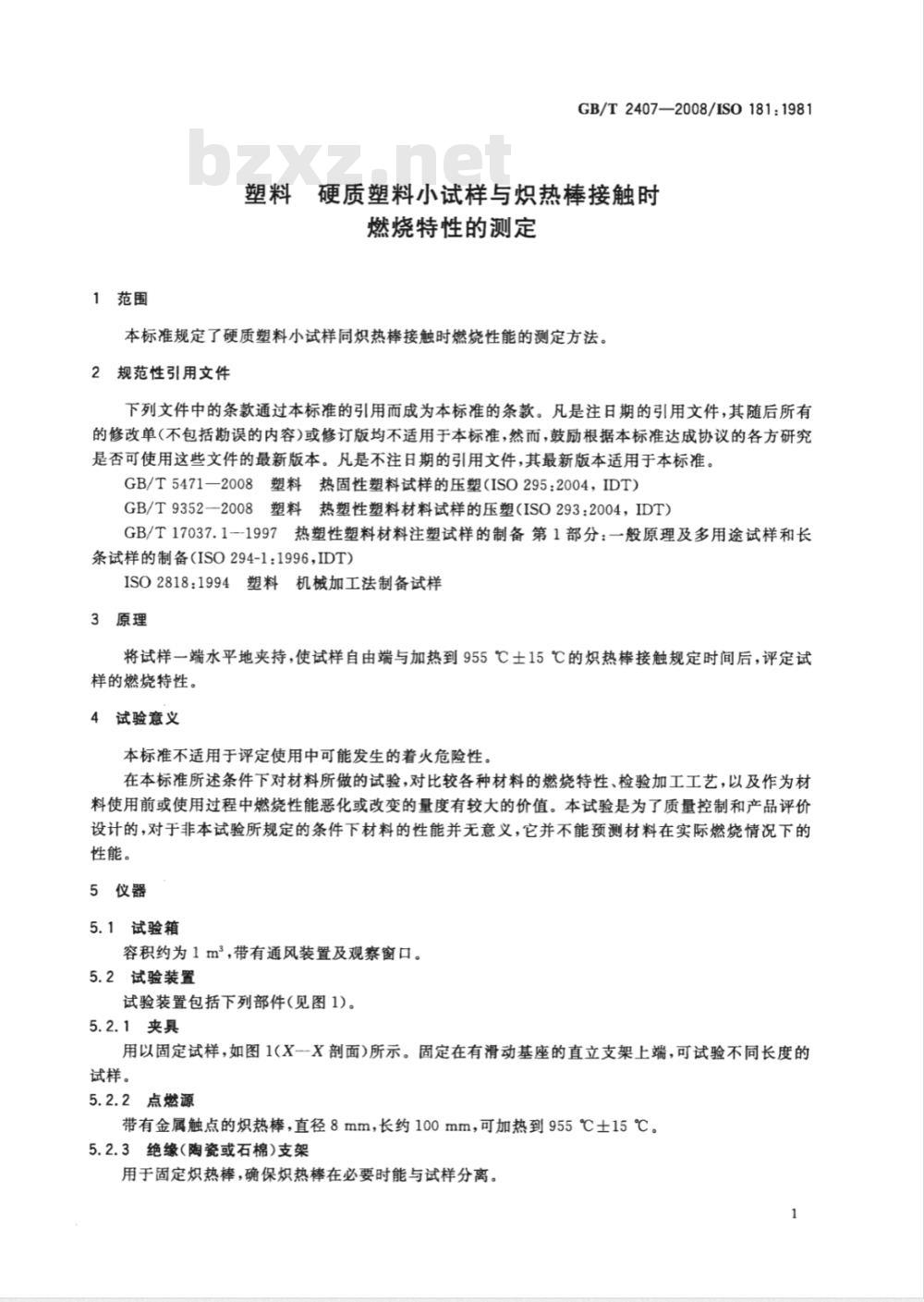

1范围
GB/T2407—2008/IS0181：1981
塑料硬质塑料小试样与炽热棒接触时燃烧特性的测定
本标准规定了硬质塑料小试样同炽热棒接触时燃烧性能的测定方法。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5471—2008塑料热固性塑料试样的压塑（ISO295：2004，IDT）GB/T9352—2008塑料热塑性塑料材料试样的压塑（ISO293：2004，IDT）GB/T17037.1-1997热塑性塑料材料注塑试样的制备第1部分：一般原理及多用途试样和长条试样的制备（ISO294-1：1996，IDT）ISO2818：1994塑料机械加工法制备试样3原理
将试样一端水平地夹持，使试样自由端与加热到955℃士15℃的炽热棒接触规定时间后，评定试样的燃烧特性。
4试验意义
本标准不适用于评定使用中可能发生的着火危险性，在本标准所述条件下对材料所做的试验，对比较各种材料的燃烧特性、检验加工工艺，以及作为材料使用前或使用过程中燃烧性能恶化或改变的量度有较大的价值。本试验是为了质量控制和产品评价设计的，对于非本试验所规定的条件下材料的性能并无意义，它并不能预测材料在实际燃烧情况下的性能。
5仪器
5.1试验箱
容积约为1m2，带有通风装置及观察窗口。5.2试验装置

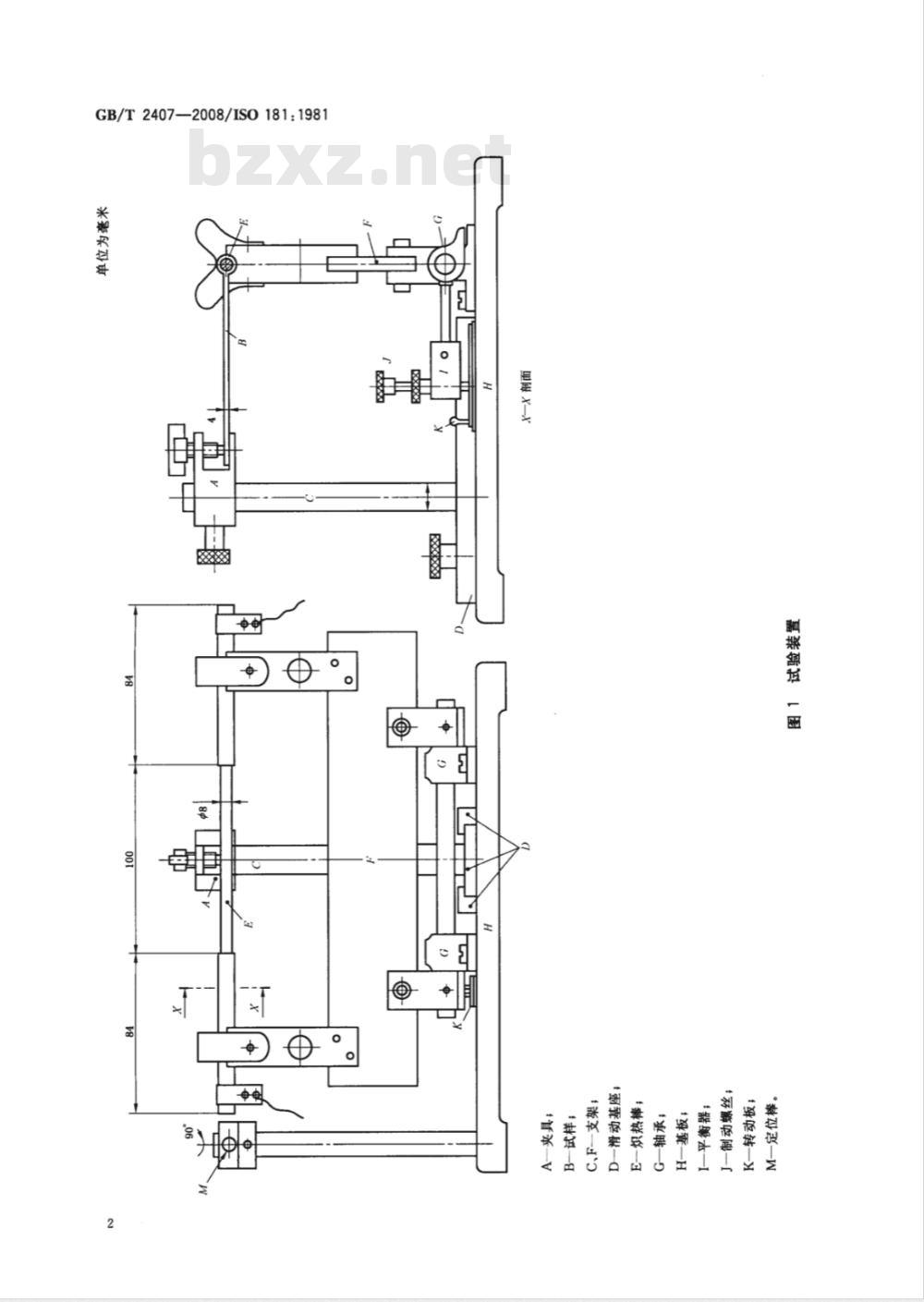

试验装置包括下列部件（见图1)。5.2.1夹具
用以固定试样，如图1(X--X剖面）所示。固定在有滑动基座的直立支架上端，可试验不同长度的试样。
5.2.2点燃源
带有金属触点的炽热棒，直径8mm，长约100mm，可加热到955℃士15℃。5.2.3绝缘（陶瓷或石棉)支架
用于固定炽热棒，确保炽热棒在必要时能与试样分离。1
GB/T2407—2008/ISO181:1981
5.2.4平衡器
使炽热棒与试样端点接触时施加约0.3N的力。5.2.5制动螺丝
在试样烧损约5mm之前，炽热棒能一直保持与试样接触。5.2.6定位棒
直径8mm，长150mm，代替炽热棒调整试样的位置。5.3检验炽热棒温度的器具
秒表。
6试样
GB/T2407-—2008/IS0181:1981
试样长120mm~130mm，宽10mm士0.2mm，厚4mm士0.2mm。试样表面应平整光滑，无气泡、飞边、毛刺等缺陷。每组试验5个试样。每个试样应在距其被烧端95mm处划-标线。试样可按GB/T5471一2008、GB/T9352一2008、GB/T17037.1--1997和ISO2818：1994所述方法以压制、注塑或浇铸模塑而成，或由模塑件、板材、管材或棒材机械加工而成。
除非另有规定或商定，试样可不进行状态调节。7操作
7.1安装试样
将装有炽热棒的支架下倾离开正常位置，定位棒转到试验时炽热棒所在的位置，安装试样，使夹具和试样标线间的距离约为10mm，调节夹具和直立架，使试样前端与定位棒接触。7.2点燃
将炽热棒加热到955℃土15℃，并保持恒定，使炽热棒和试样前端接触3min后离开试样。用秒表记录燃烧时间t，以s表示。
燃烧时间从火焰出现开始到火焰熄灭或火焰到达95mm标线止。7.3试验终止条件
7.3.1如果无可见火焰，则在炽热棒移开30s后终止试验。7.3.2如果火焰在到达95mm标线前熄灭，则在炽热棒离开30s后终止试验。7.3.3如果火焰到达95mm标线，则终止试验并熄灭火焰。7.4测量
试验终止后，测量试样标线到烧损痕迹之间最小的未破坏长度，并记录测量的未破坏长度最小值p，以mm表示。
将标线到烧损痕迹的最近距离作为未破坏长度。烧损痕迹包括完全和部分烧毁、烧焦和脆化的区域，不包括熏黑、污、变形或变色的区域，也不包括材料离开了热源后收缩或熔融的区域。8结果表示
五个试样的平均燃烧时间t,单位为秒(s)；五个试样的平均破坏长度L，单位为毫米（mm）。对于单个试样按式(1)计算：
GB/T2407—2008/IS0181:1981
L=95-p
式中：
L每个试样破坏长度，单位为毫米(mm）；每个试样未破坏长度，单位为毫米(mm）。9试验报告
试验报告应包括以下内容：
a）注明采用本标准；
b）材料的详细鉴别说明，包括：名称、型号、批号、生产厂等；试样制备方法及状态调节；
d）平均燃烧时间t,s；
e）平均破坏长度L，mm；
（1）
试验过程中现象（试样点燃、烟的形成和颜色变化、是否有熔融、灼烧、带火滴落物，燃烧部分是f)
否下陷或弯曲，以及试样任何异常行为等)；g)
试验结果仅与本试验特定条件下的试样的行为有关，不能作为材料在使用中可能发生着火危险的评定手段。
版权专有侵权必究
书号：155066·1-34839
GB/T_2407-2008
8118/000/
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
