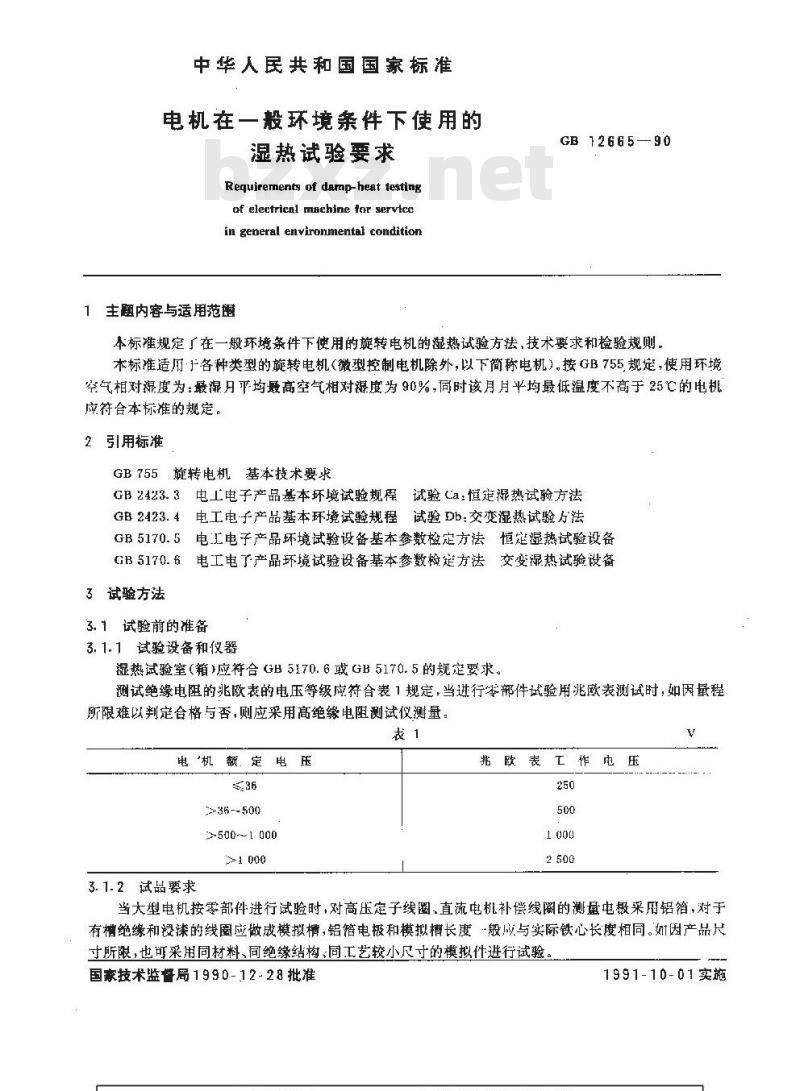

中华人民共和国国家标准
电机在一般环境条件下使用的
湿热试验要求
Requirementy of damp-heat testingof electrical machine for servicein general environmental condition1 主题内容与适用范阐
GB 12665—90下载标准就来标准下载网
本标规定了在一般环境条件下使用的旋转电机的湿热试验方法，技术要求和检验规则。本标准适用于各种类型的旋转电机（微型控制电机除外，以下简称电机），按GB755规定，使用环境空气相对湿度为:最混月平均最高空气相对癌度为90%,同时该月月平均最低温度不高于25芒的电机应符合本标准的规定。
2引用标准
GB755旋转电机基本技术要求
GB 2423.3电工电子产品基本环境试验规程试验Ca：恒定热试验方法GB2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB5170.5电工电子产品环境试验设备基本参数检定方法恒定湿热试验设备CB5170.6电工电了产品环境试验设备基本参数检方法交变湿热试验设备3试验方法
3.1试验前的准备
3.1.1试验设备和仪器
湿热试验室(箱)应符合GB5170.6或GB 5170.5的规定要求。测试绝缘电阻的兆欧表的电压等级应符合表1规定，当进行零部件试验用兆欧表测试时，如因量程所限难以判定合格与否，则应采用高绝缘电阻测试仪测量。表1
电机额定电压
>36--500
500~1 000
3. 1.2试品要求
工作电压
兆欧表
当大型电机按零部件进行试验时，对高压定子线圈、直流电机补偿线圖的测量电极采用铝箱，对于有槽绝缘和浸漆的线圈应做成模拟槽，铝箱电极和模拟槽长度般应与实际铁心长度相同。如困产品尺寸所限，也可采用同材料、同绝缘结构、同工艺较小尺寸的模拟件进行试验。国家技术监督局 1990-12-28 批准1991-10-01实施

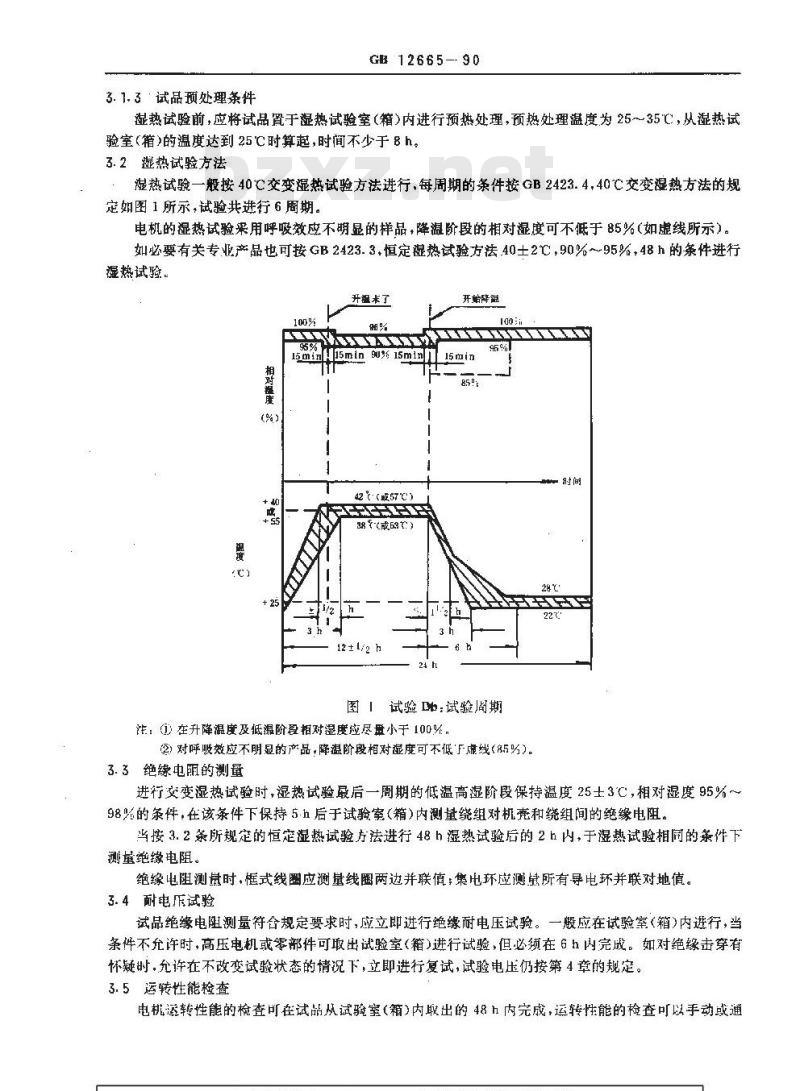

3.1.3试品预处理条件
GB 12665--90
湿热试验前，应将试品置于湿热试验室（箱)内进行预热处理，预热处理温度为25～35C，从湿热试验室（箱>的温度达到25℃时算起，时间不少于8h。3.2热试验方法
湿热试验一般按40℃交变湿热试验方法进行，每周期的条件按GB2423.4.40℃交变湿热方法的规定如图1所示，试验共进行6周期。电机的湿热试验采用呼吸效应不明显的样品，降温阶段的相对湿度可不低于85%（如虚线所示）。如必要有关专业产品也可按GB2423.3.恒定湿热试验方法.40士2℃，90%95%，48h的条件进行热试验。
升疆未了
15mmA15min90%15m1mm
相对握座
42（57℃）
38或63
12± 1/2 h
开始降逝
【15min
图丨试验b：试验周期
注：(1)在升降温度及低温阶段相对湿度应尽量小于100%，②）对呼暇效应不明显的产品，降温阶段相对湿度可不低下魔线（5%）。3.3绝缘电阻的测量
进行交变湿热试验时,湿热试验最后一周期的低温高湿阶段保持温度25士3C，相对湿度95%~98%的条件，在该条件下保持5·h后于试验室（箱）内测量绕组对机壳和绕组间的绝缘电阻。当按3.2条所规定的恒定湿热试验方法进行48h湿热试验后的2h内，于湿热试验相同的条件下测量绝缴电阻。
绝缘电阻测时，框式线圈应测量线圈两边并联值集电环应测就所有导电环并联对地值。3.4耐电压试验
试品绝缘电阻测量符合规定要求时，应立即进行绝缘耐电压试验。一般应在试验室（箱）内进行，当条件不允许时，高压电机或零部件可取出试验室（箱）进行试验，但必须在6h内完成。如对绝缘击穿有怀疑时，允许在不改变试验状态的情况下，立即进行复试，试验电压仍按第4章的规定。3.5运转性能检查
电机运转性能的检查可在试品从试验室(箱)内取出的48h内完成，运转性能的检查可以手动或通GB12665--90

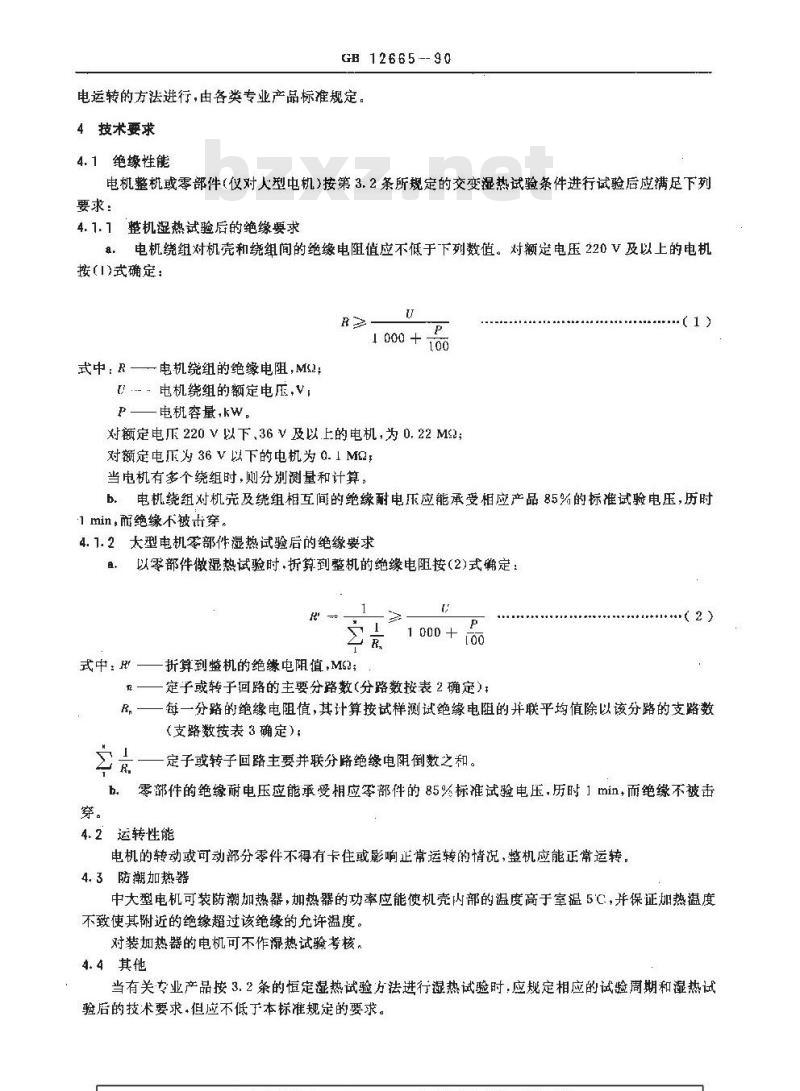

电运转的方法进行，由各类专业产品标准规定。4技术要求
4.1绝缘性能
电机整机或零部件（仅对人型电机）按第3.2条所规定的交变湿热试验条件进行试验后应满足下列要求：
整机湿热试验后的绝缘要求
电机绕组对机壳和绕组间的绝缘电阻值应不低于下列数值。对额定电压220V及以上的电机a.
按(1)式确定：
1000+100
式中：R一—电机绕组的绝缘电阻,M;U”电机绕组的额定电压,V,
p电机容量，kw。
对额定电压220V以下,36V及以上的电机，为0.22M;对额定电压为36 V以下的电机为 0.1M促；当电机有多个绕组时，则分别测量和计算。(1)
b电机绕组对机壳及绕组相互间的绝缘耐电压应能承受相应产品85%的标准试验电压，历时1 min,绝缘不被穿，
4.1.2太型电机零部件湿热试验后的绝缘要求围、以零部件做湿热试验时.折算到整机的绝缘电阻按(2)式确定：(2)
1 000 +
式中：R
折算到整机的绝缘电阻值，M；
定子或转子回路的主要分路数(分路数按表2确定)：R
每一分路的绝缘电阻值，其计算按试样测试绝缘电阻的并联平均值除以该分路的支路数（支路数按表3确定），
定子或转子回路主要并联分路绝缘电阻倒数之和。b.
零部件的绝缘耐电压应能承受相应零部件的85%标准试验电压，历时1min，而绝缘不被击4.2运转性能
电机的转动或可动部分零件不得有卡住或影响正常运转的情况，整机应能正常运转。4.3防潮加热器
中大型电机可装防潮加热器，加热器的功率应能使机壳内部的温度高于室温5C，并保证加热温度不致使其附近的绝缘超过该绝缘的允许温度。对装加热器的电机可不作混热试验考核。4.4其他
当有关专业产品按3.2条的恒定湿热试验方法进行湿热试验时，应规定相应的试验周期和湿热试验后的技术要求,但应不低于本标准规定的要求。GB 12665-90

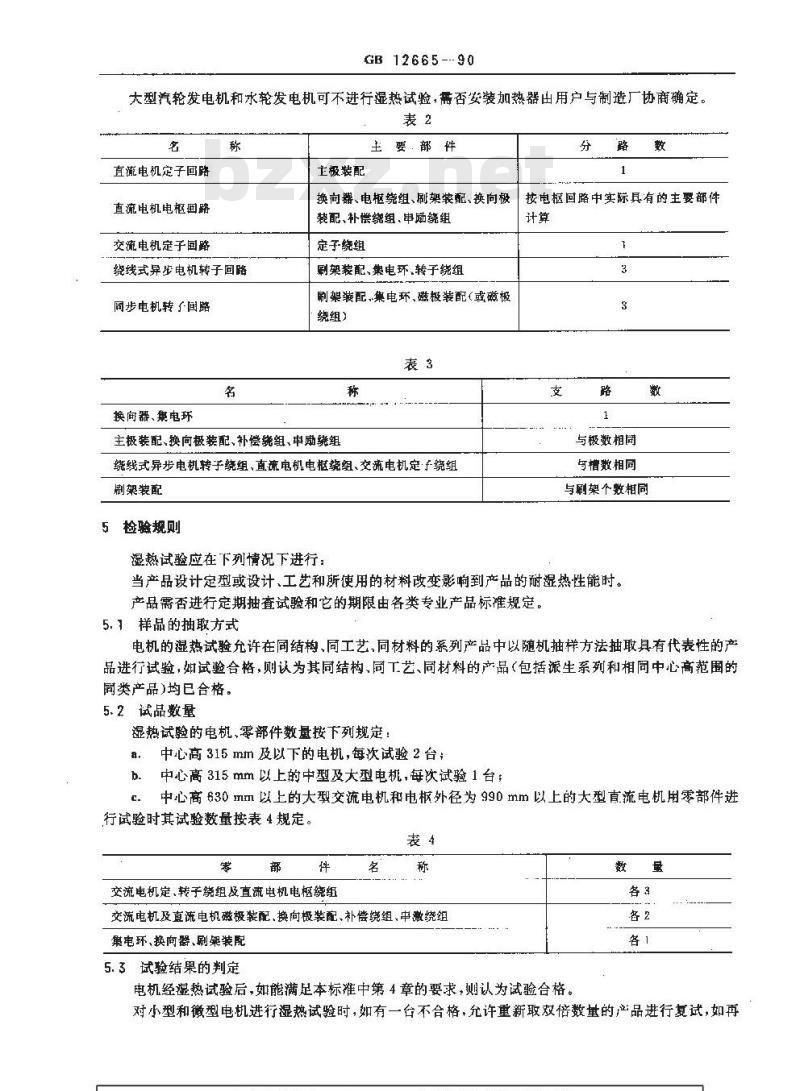

大型汽轮发电机和水轮发电机可不进行湿热试验，需否安装加热器出用户与制造厂协商确定。表2
直流电机定子回路
直流电机电枢回路
交流电机定子国路
绕线式异步电机转子回路
同步电机转了间路
换向器、集电环
主要部件
主极装配
换向器、电枢绕组、刷架装配、换向极装配、补偿绕组.串励绕组
定子绕组
刷架装配、巢电环、转子绕组
刷架装配，集电环，磁极装配（或磁极绕组）
主极装配、换向极装配、补偿绕组、申励统组绕线式异步电机转子绕组、直流电机电枢绕组、交流电机定子绕组刷架装配
检验规则
湿热试验应在下列情况下进行：分
按电枢回路中实际具有的主要部件计算
与极数相同
与槽数相同
与刷架个数相同
当产品设计定型或设计、工艺和所使用的材料改变影响到产品的耐湿热性能时。产品需否进行定期抽查试验和它的期限由各类专业产品标准规定。5.1样品的抽方式
电机的湿热试验允许在同结构、同工艺，同材料的系列产品中以随机抽样方法抽取具有代表性的产品进行试验，如试验合格，则认为其同结构、同工艺、同材料的产品（包括派生系列和相同中心高范围的同类产品)均已合格。
5.2试品数量
湿热试验的电机、零部件数量按下列规定：中心商 315 mm 及以下的电机,每次试验 2 台中心高315mm以上的中型及大型电机，每次试验1台b.
中心高 630 mm 以上的大型交流电机和电枢外径为 990 mm 以上的大型直流电机用零部件进行试验时其试验数量按表4规定。表4
交流电机定、转子绕组及直流电机电枢绕组名
交流电机及直流电机磁极装配、换向极装配、补偿绕组、中激绕组巢电环、换向器、刷架装配
5. 3试验结果的判定
电机经癌热试验后，如能满足本标准中第4章的要求，则认为试验合格数

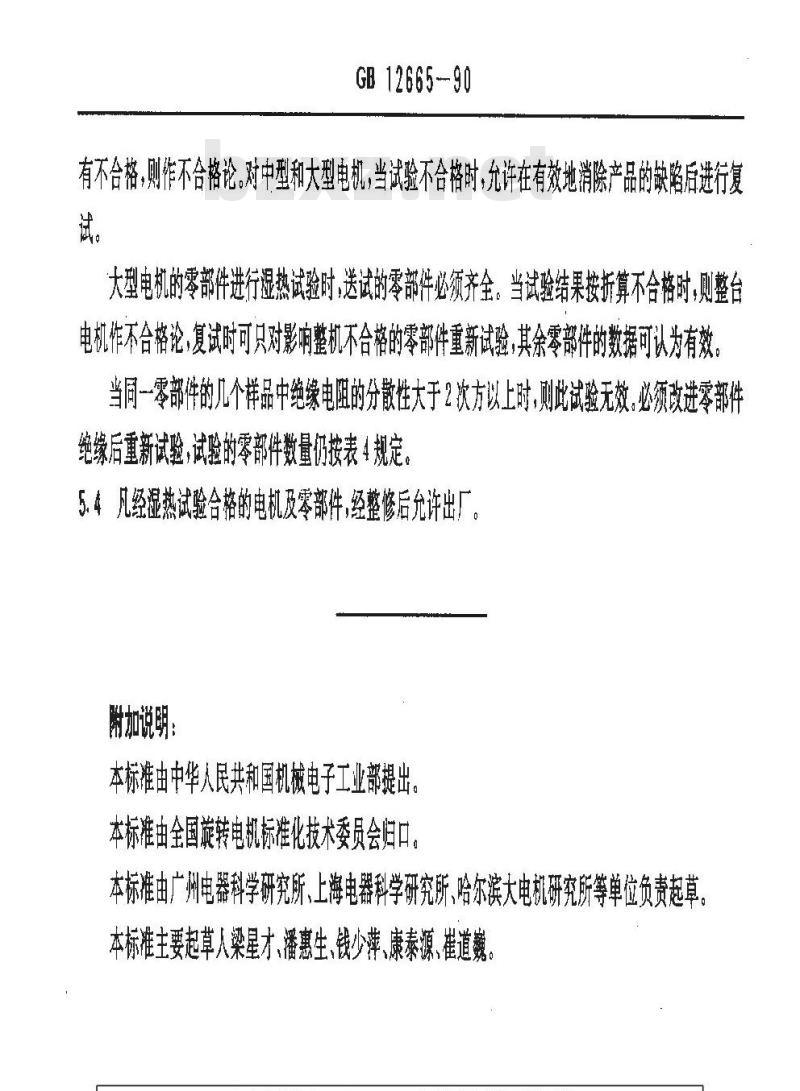

对小型和微型电机进行湿热试验时，如有一台不合格，允许重新取双倍数量的产品进行复试，如再GB12665--90
有不合格，则作不合格论。对中型和大型电机，当试验不合格时，充许在有效地消除产品的缺陷后进行复11
大型电机的零部件进行湿热试验时，送试的零部件必须齐全。当试验结果按折算不合格时，则整台电机作不合格论，复试时可只对影响整机不合格的零部件重新试验,其余零部件的数据可认为有效。当同一零部件的几个样品中绝缘电阻的分散性大于2次方以上时，则此试验无效。必须改进零部件绝缘后重新试验，试验的零部件数量仍按表4规定。中境故策部性新身技
5.4凡经湿热试验合格的电机及零部件，经整修后允许出厂。谢加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由全国旋转电机标准化技术委员会归口。本标准由广州电器科学研究所、上海电器科学研究所、哈尔滨等单位负责起草
新、哈尔滨大电机研究所等
本标准主要起草人梁星才、潘惠生、钱少萍、康泰源、崔道巍韩兰萌
