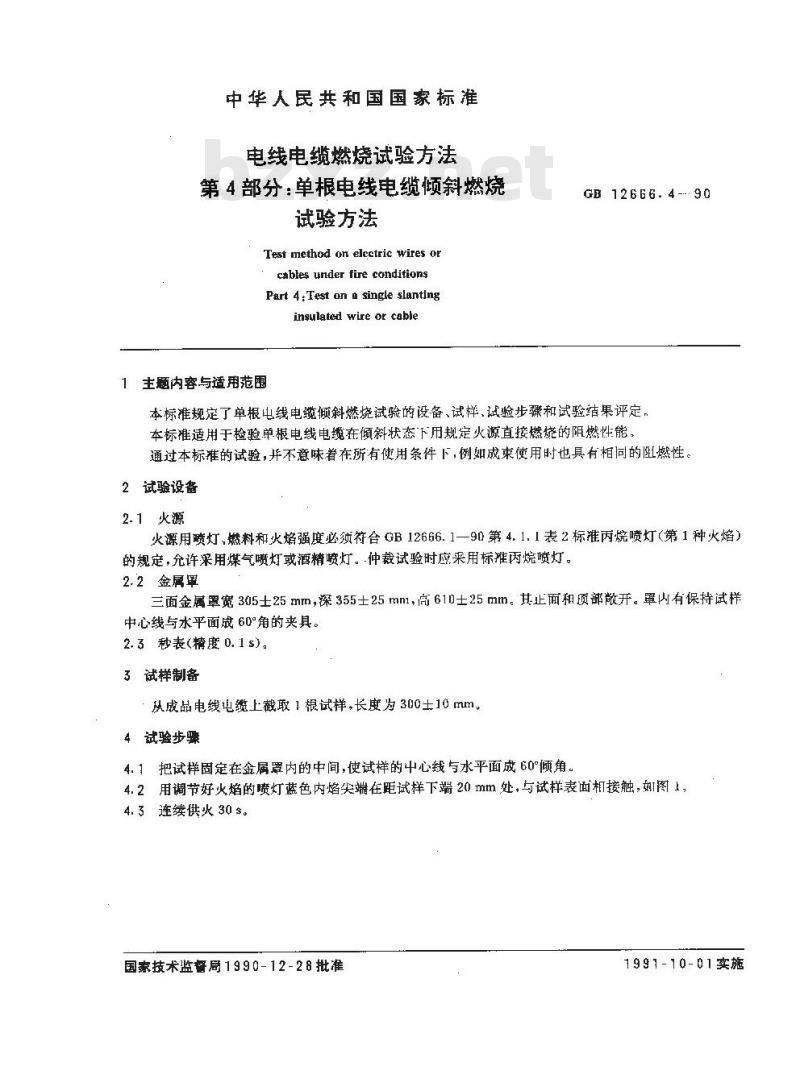

【国家标准(GB)】 电线电缆燃烧试验方法 第4部分:单根电线电缆倾斜燃烧试验方法

中华人民共和国国家标准www.bzxz.net
电线电缆燃烧试验方法
第4部分：单根电线电缆倾斜燃烧试验方法
Test method on elcetric wires orcables under fire conditionsPart 4: Test on single slantinginsulated wire or cable
1主题内容与适用范围
GB 12666.4---90
本标准规定了单根电线电缆倾斜燃烧试验的设备、试样，试验步骤和试验结果评定，本标准适用于捡验单根电线电缆在倾斜状态下用规定火源直接燃烧的阻燃性能，通过本标准的试验，并不意味着在所有使用条件下，例如成束使用时也具有相同的阻燃性。2试验设备
2.1火源
火源用喷灯，燃料和火焰强度必须符合GB12666.1—90第4.1.1表2标准丙烷喷灯（第1种火焰）的规定，允许采用煤气喷灯或酒精喷灯。仲裁试验时应来用标谁丙烷喷灯。2.2金属罩
三面金属罩宽305士25mm，深355士25mml，高610士25mm。其止面和顶部开。罩内有保持试样中心线与水平面成60°角的夹具。2.3秒表(精度 0. 1 s)。
3试样制备
从成品电线电缆上截取1根试样，长度为300士10mm4、试验步要

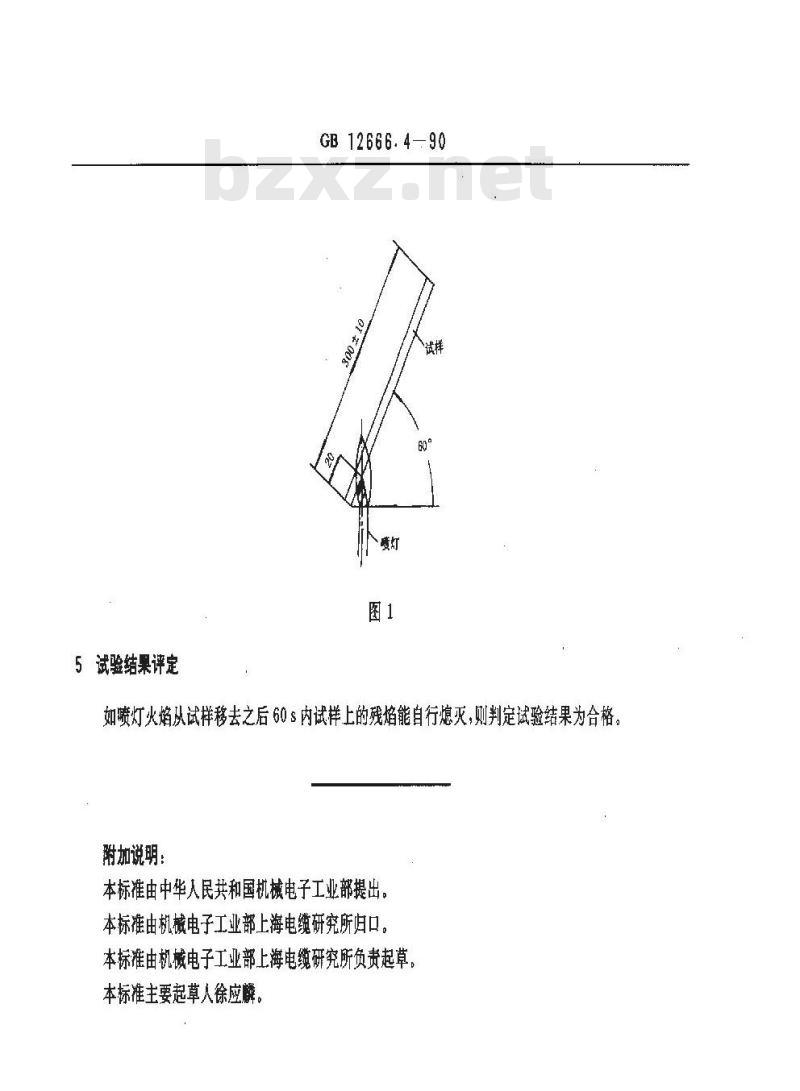

4.1把试样固定在金属罩内的中间，使试样的中心线与水平面成60°倾角。4.2用调节好火焰的喷灯蓝色内焰尖端在距试样下端20mm处，与试样表面相接触，妞图1，4. 3连续供火30 3。
国家技术监督局1990-12-28批准1991-10-01实施
5试验结果评定
GB12666.490
如喷灯火焰从试样移去之后60s内试样上的残焰能自行熄灭，则判定试验结果为合格附加说明：
本标准由中华人民共和国机械电子工业部提出，本标准由机械电子工业部上海电缆研究所归口。本标准由机械电子工业部上海电缆研究所负责起草。本标准主要起草人徐应麟。
