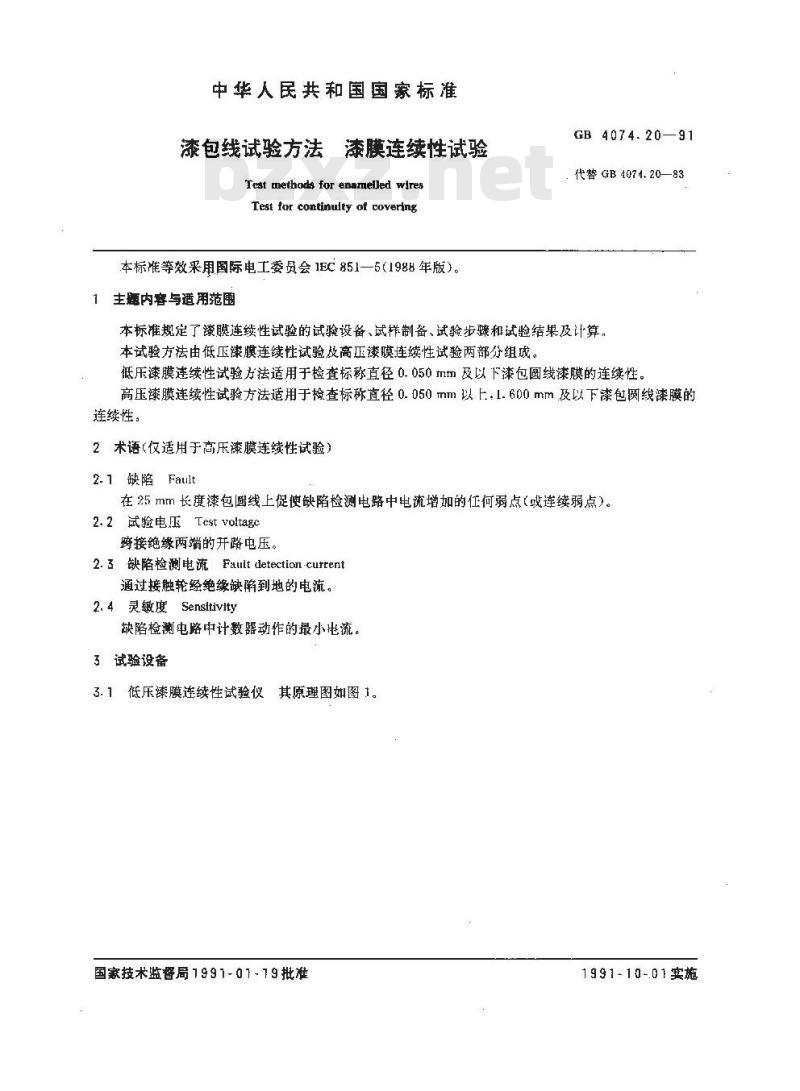

中华人民共和国国家标准
漆包线试验方法漆膜连续性试验Test methods for enamelled wiresTest for continulty of covering本标准等效采用国际电工委员会1EC851—5（1988年版）。主题内容与适用范围
GB4074.20—91
代替 GB 4071. 20—83
本标准规定了漆膜连续性试验的试验设备、试样制备、试验步骤和试验结果及计算本试验方法由低压漆膜连续性试验及高压漆膜连续性试验两部分组成。低压漆膜连续性试验方法适用于检查标称直径0.050加切及以下漆包圆线漆膜的连续性。高压漆膜连续性试验方法适用于检查标称直径0.050 mm以上.1.600mm及以下漆包圆线漆膜的连续性。
2术语（仅适用于高压漆膜连续性试验）2.1 缺陷Fault
在25mm长度漆包圆线上促使缺陷检测电路中电流增加的任何弱点（或连续弱点）。2.2试验电压Testvoltagc
跨接绝缘两端的开路电压。
2.3缺陷检测电流Fault detection·curtent通过接触轮经绝缘缺陷到地的电流。2. 4灵敏度Sensitivity
缺陷检测电路中计数器动作的最小电流。3试验设备

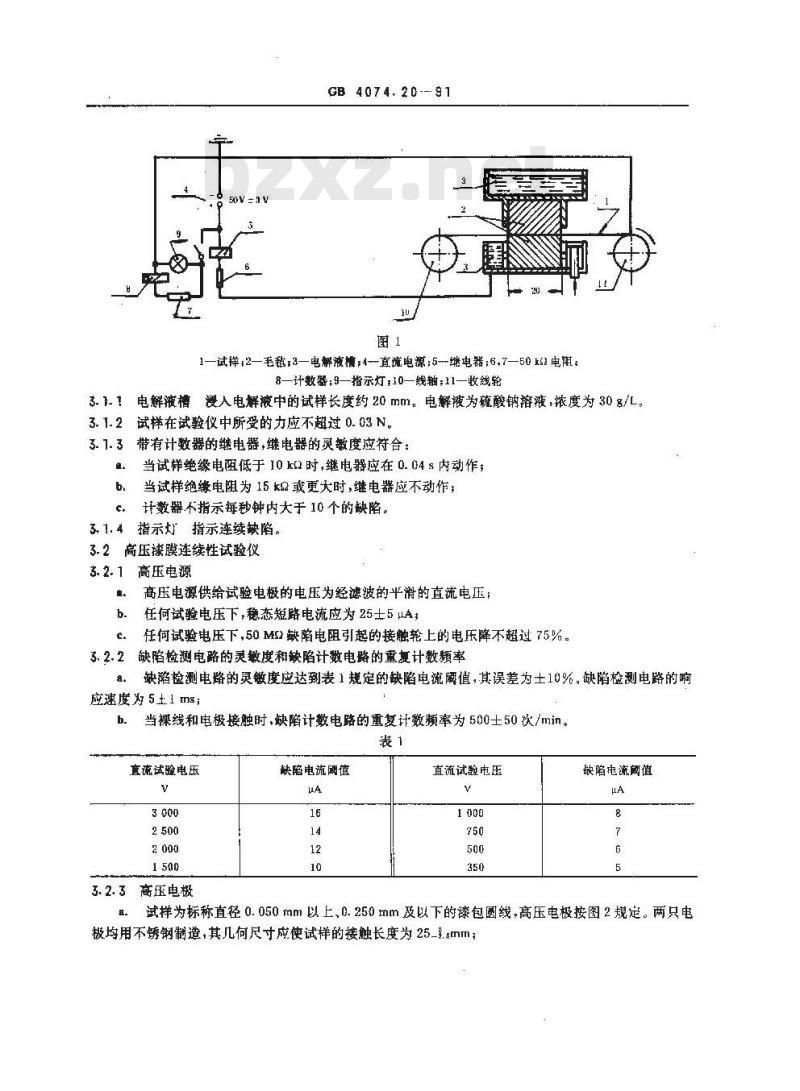

3.1低压漆膜连续性试验仪其原理图如图1。国家技术监督局1991-07-19批准1991-10-01实施
GB 4074.20---91
1—试样;2—毛销;3—电解液推：4直流电源;5继电器;6,7—50k52电阻：8—计数器;9—指示灯;10—线轴;11—收线轮3.1-1电解液槽漫人电解液中的试样长度约20 mm。电解液为硫酸钠溶液浓度为30 8/L。3. 1.2试样在试验仪中所受的力应不超过 0. 03 N。3.1.3带有计数器的继电器，继电器的灵敏度应符合：当试样绝缘电阻低于 10 ks2 时,继电器应在 0. 04 s 内动作；b.
当试样绝缘电阻为15k2或更大时，继电器应不动作：计数器不指示每秒钟内大于10个的缺陷。指示灯指示连续缺陷。
3.2高压漆膜连续性试验仪
高压电源
高压电源供给试验电极的电压为经滤波的平滑的直流电压；b.
任何试验电压下，稳态短路电流应为25士5uA，任何试验电压下，50MS缺陷电阻引起的接触轮上的电压降不超过75%。缺陷检测电路的灵敏度和缺陷计数电略的重复计数频率3. 2.2
缺陷检测电路的灵敏度应达到表1规定的缺陷电流阅值，其误差为土10%。缺陷检测电路的响应速度5±1 ms;
当裸线和电极接触时，缺陷计数电路的重复计数频率为500士50次/min。表1
直流试验电压
3.2.3高压电极
缺陷电流阀值
直流试验电压
缺陷电流网值
试样为标称直径0.050mm以上，0.250mm及以下的漆包圆线，高压电极按图2规定。两只电极均用不锈钢制造，其几何尺寸应使试样的接触长度为25_吴,smm；25±0.29
GB4074.20—91

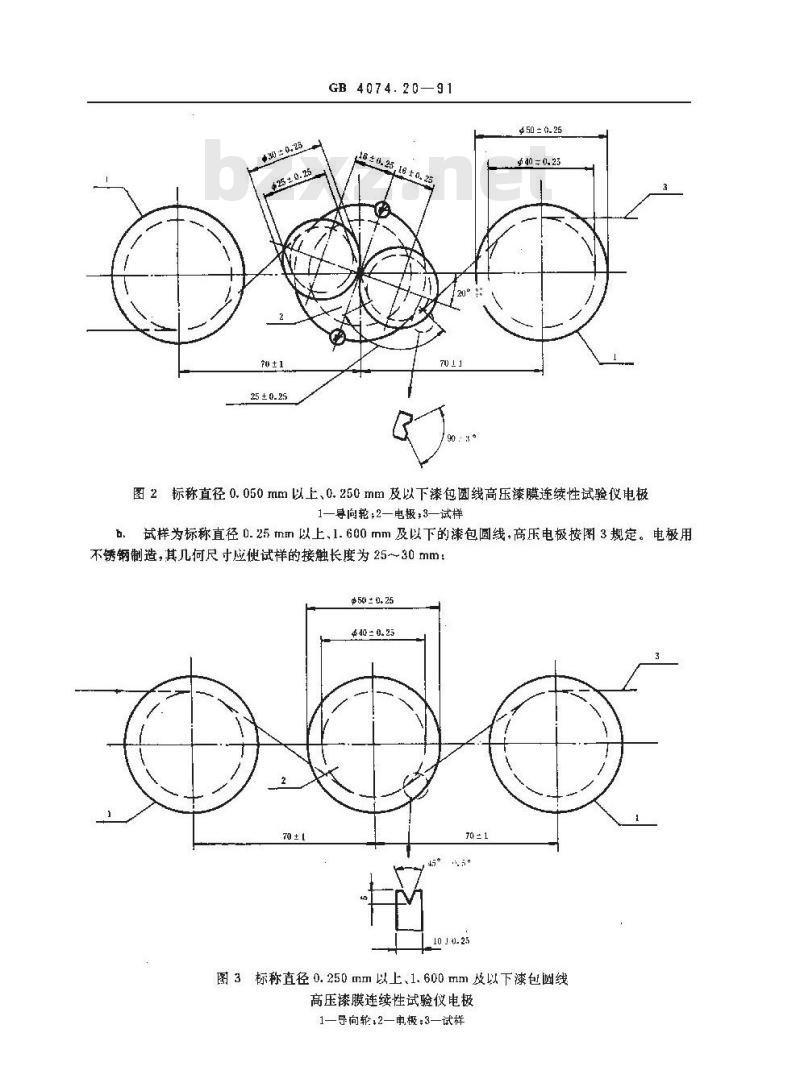

图2标称直径0.050mm以上、0.250mm及以下漆包圆线高压漆膜连续性试验仪电极1—导向轮;2—电极，3—试样
b.试样为标称直径0.25mm以上、1.600mm及以下的漆包圆线，高压电极按图3规定。电极用不锈钢制造，其几何尺寸应使试样的接触长度为25~~30mm5025
10 10-25
图3标称直径0.250mm以上、1.600mm放以下包圆线高压漆膜连续性试验仪电极
1—导向轮,2一电极:3一试样
GB4074.20:91

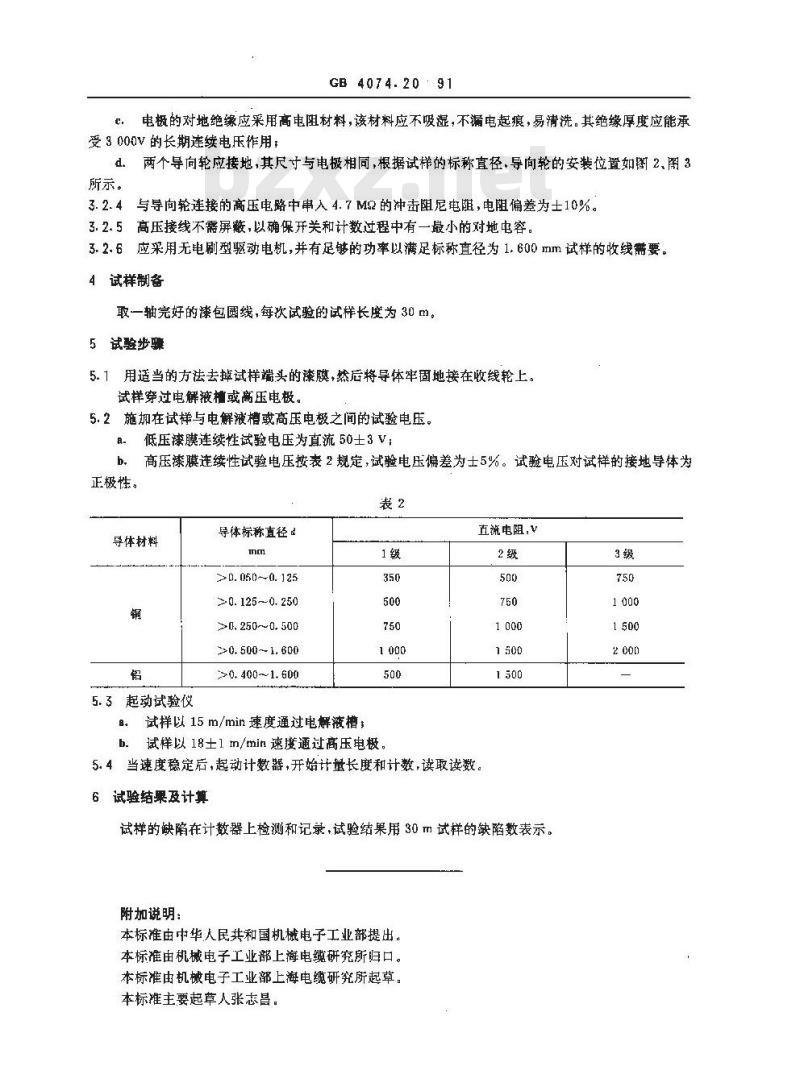

电极的对地绝缘应采用高电阻材料，该材料应不吸湿，不漏电起痕，易清洗。其绝缘厚度应能承受3000V的长期连续电压作用：
d。两个导向轮应接地,其尺寸与电极相同,根据试样的标称盲径,导向轮的安装位置如 2,图 3所示。
3.2.4与导向轮连接的商压电路中串入4.7M2的冲击阻尼电阻，电阻偏差为士10%。3.2.5高压接线不需屏蔽，以确保开关和计数过程中有一最小的对地电容。3.2.6应采用无电刷型驱动电机，并有足够的功率以满足标称直径为1.600mm试样的收线带要。4试样制备
取一轴完好的漾包圆线，每次试验的试样长度为30m。5试验步骤
用适当的方法去掉试样端头的漆膜，然后将导体牢固地接在收线轮上。5.1
试样穿过电解液槽或高压电极。5.2施在试样与电解波槽或高压电极之间的试验电压。低压漆膜连续性试验电压为直流50士3V；b.高压漆膜连续性试验电压按表2规定，试验电压偏差为士5%。试验电压对试样的接地导体为正极性。
导体材料
5.3起动试验仪
导体标称直径
2>0. 050--0. 125
0. 125~0. 250
>0.250~0.500
2>0.500~1.600
>0. 400~1. 600
8。试样以 15 m/min 速度通过电解液槽：1级wwW.bzxz.Net
b.试样以 18土1. n/min 速度通过高压电极直流电阻，v
5.4当速度稳定后，起动计数器，开始计量长度和计数，读取读数。6试验结果及计期
试样的缺陷在计数器上检测和记录，试验结果用30m试样的缺陷数表示。附加说明：
本标推由中华人民共和国机械电子工业部提出。本标准由机械电子工业部上海电缆研究所归口。本标准由机械电子工业部上海电缆研究所起草。本标准主要起草人张志昌。
