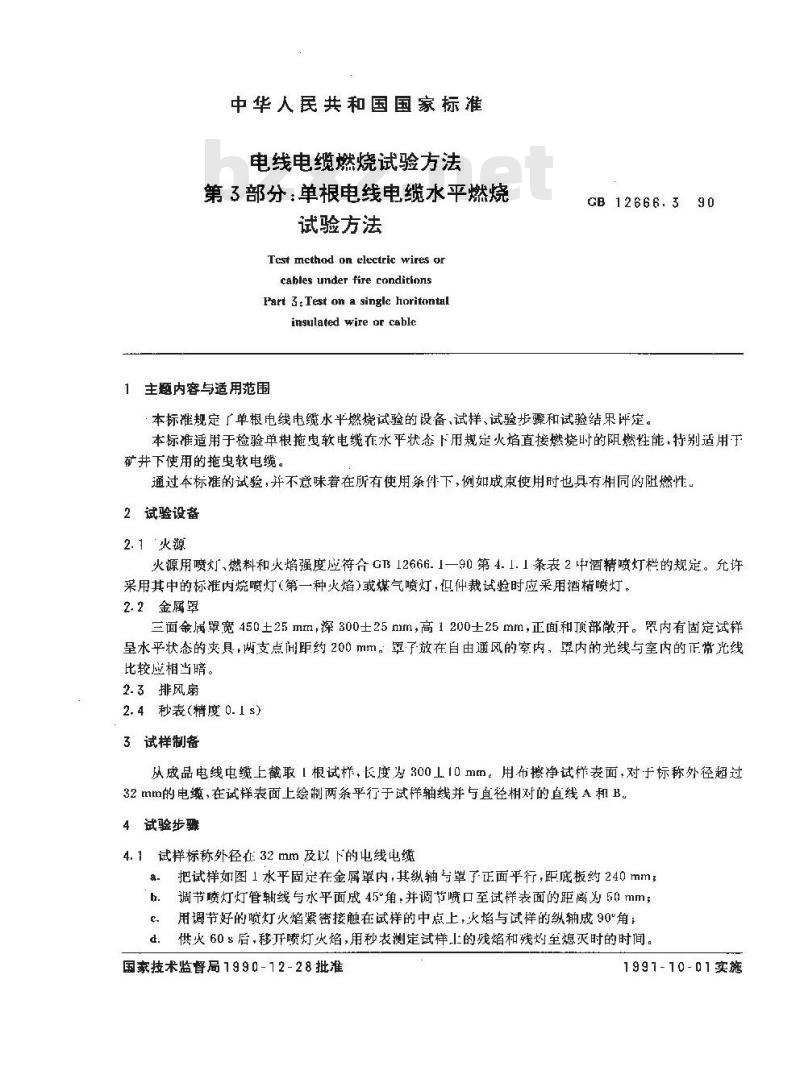

中华人民共和国国家标准
电线电缆燃烧试验方法
第3部分：单根电线电缆水平燃烧试验方法
Tcst mcthod on electric wires orcables under fire conditionsPart 3:Test on a single horitontalinsulated wire or cable
1主题内容与适用范围
CB12666.390
本标准规定了单根电线电缆水平燃烧试验的设备、试样、试验步骤和试验结果评定。本标谁适用于检验单根拖电软电缆在水平状态下用规定火焰直接燃烧时的阻燃性能特别适用于矿井下使用的拖史软电缆。
通过本标准的试验，并不意味着在所有使用条件下，例如成束使用时也具有相同的阻燃性。2试验设备
2.1火源
火源用喷灯、燃料和火焰强度应符合GB12666.1—90第4.1.1条表2中酒精喷灯栏的规定。允许采用其中的标准内烷喷灯（第一种火焰)或煤气喷灯，但仲裁试验时应采用酒精喷灯。2.2金属罩
三面金属罩宽450土25mm,深300士25mm,高1200士25 mm,正面和顶部散开。觅内有固定试样呈水平状态的爽具，两支点距约200mm，罩子放在自由通风的室内，罩内的光线与室内的正常光线比较应相当暗。
2.3排风扇
2.4秒表(精度 0.1s)
3试样制备www.bzxz.net
从成品电线电缆上截取【根试样，长度为300工10mm。用布擦净试样表面，对于标称外径超过32 mm的电缆，在试样表面上绘制两条平行于试样轴线并与直径相对的直线A B。4试验步骤
4.1试样标称外径在32 mm及以下的线电缆把试样如图1水平固定在金属罩内，其纵轴与罩了正面平行，距底板约240mm；a.
b.调节喷灯灯管轴线与水平面成45°角，并调节喷口至试样表面的距离为50mm；用调节好的愤灯火焰紧密接触在试样的中点上，火焰与试样的纵轴成90\角；c
d.供火60s后，移开喷灯火焰，用秒表测定试样止的残焰和残灼至熄灭时的时间国家技术监督局1990-12-28批准1991-10-01实施

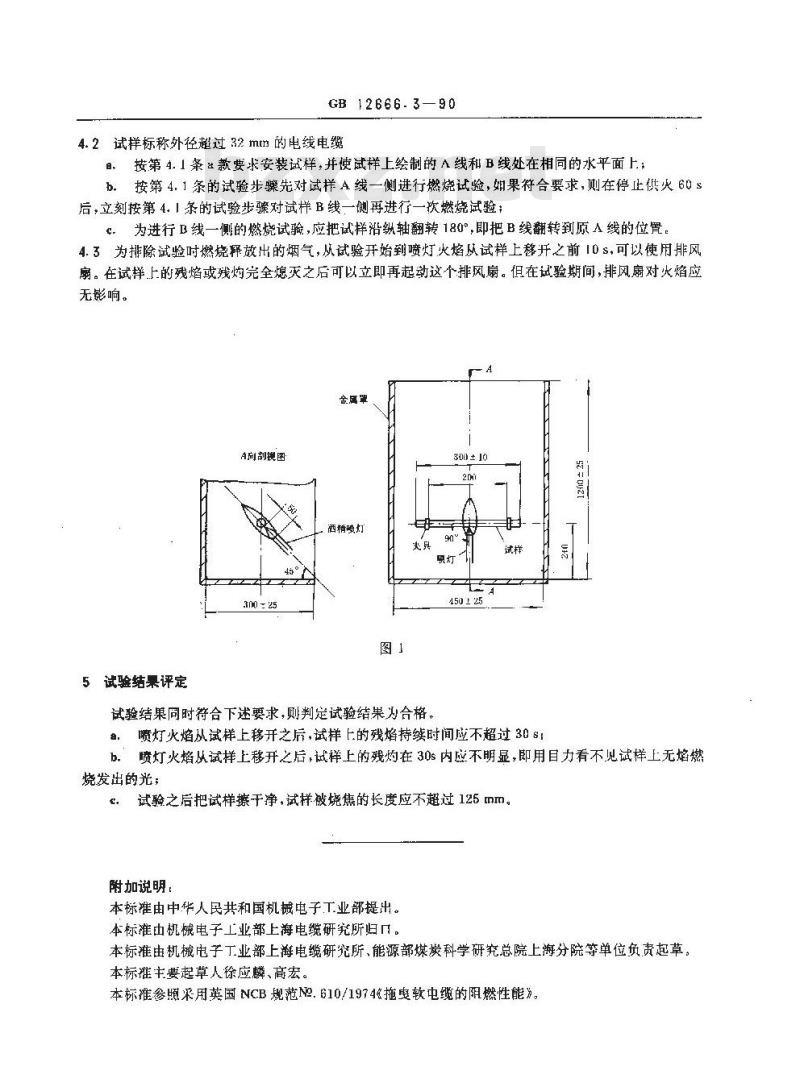

GB12666.3—90
4.2试样标称外径超过32mm的电线电缆8、按第4.1条款要求安装试样，并使试样上绘制的A线和B线处在相同的水平面上；b，按第4.1条的试验步骤先对试样A线一侧进行燃烧试验，果符合要求，则在停止供火60s后，立刻按第4.条的试验步骤对试样B线一侧再进行一次燃烧试验：c.为进行B线一侧的燃烧试验，应把试样沿纵轴翻转180°，即把B线翻转到原A线的位置。4.3为排除试验时燃烧释放出的烟气，从试验开始到喷灯火焰从试样上移开之前10s，可以使用排风扇。在试样上的残焰或残灼完全熄灭之后可以立即再起动这个排风扇。但在试验期间，排风扇对火焰应无影响。
金属罩
A刷剖视图
5试验结果评定
酒精喷灯
试验结果同时符合下述要求，则判定试验结果为合格。30010
1.50上25
喷灯火焰从试样上移开之后，试样上的残焰持续时间应不超过30S:b.喷灯火焰从试样上移开之后，试样上的残灼在30s内应不明显，即用目力看不见试样上无焰燃烧发出的光：
试验之后把试样擦干净，试样被烧焦的长度应不超过125 mm。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部上海电缆研究所归口。本标准由机械电子工业部上海电缆研究所、能源部煤炭科学研究总院上海分院等单位负贡起草。本标谁主要起草人徐应麟、高宏。本标准参照采用英国NCB规范N2.610/1974拖爽软电缆的阻燃性能》。
