【机械行业标准(JB)】 中碳钢与中碳合金结构钢马氏体等级

ICS 25.200
备案号：24508—2008
中华人民共和国机械行业标准
JB/T9211--2008
代替JB/9211—1999
中碳钢与中碳合金结构钢马氏体等级Martensite grade of medium-carbon steel andmedium-carbon alloy structural steel2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布CEPIC

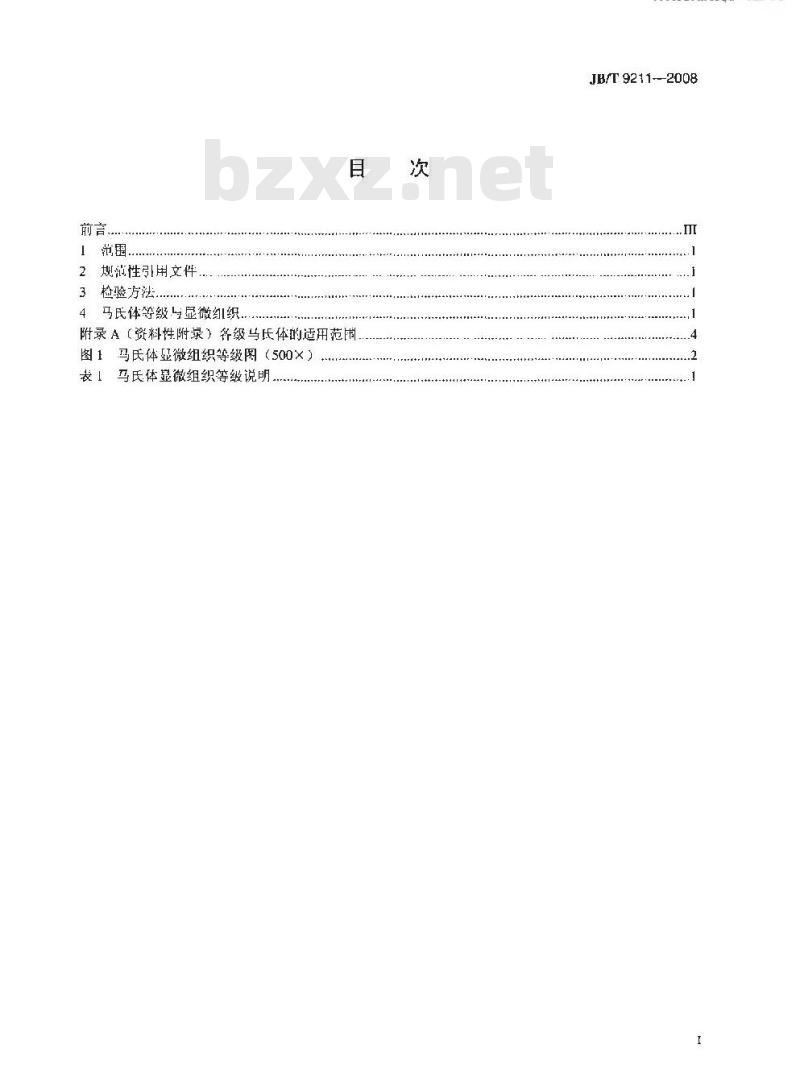

2规范性引用文件
3检验方法.
4马氏体等级与显微纠织.
附录A（资料性附录）各级马氏体的适用范围图1马氏体显微组织等级图（500×）表1马氏体显微组织等级说明
YKAONarKAca=CEPic
JB/T 9211--2008

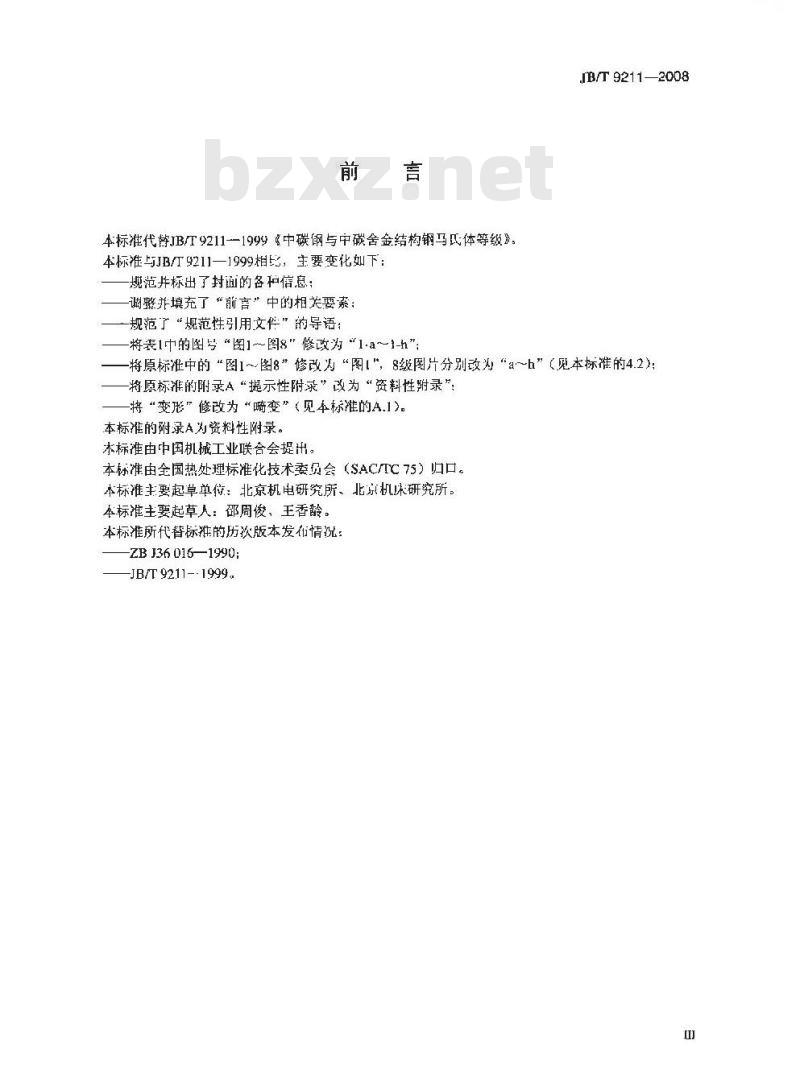

本标准代替JB/T9211--1999《中碳钢与中碳舍金结构钢马氏体等级》。本标准与JB/T9211—1999相比，主要变化如下：规范并标出了封面的各护信息；调瞪并填充了“前言”中的相关要素：一规范了“规范性引用文件”的导语；将表1中的图号\图}图8”修改为“1.a～}-h”IB/T 9211—2008
将原标准中的“图1～图8”修改为“图【\，8级图片分别改为“a～h”（见本标准的4.2)：将原标准的附录A“提示性附录”改为“资料性附录\;-将“变形”修改为“畸变”（见本标准的A.1)。本标准的附录A为资料性附录。
求标准由中国机械工业联合会提出。本标准由全国热处理标准化技术委员会（SAC/TC7S）归口。本标准主要起草单位：北京机电研究所、北京机床研究所。本标准主要起草人：邵周俊、王香龄。本标准所代替标准的历次版本发布情况：ZBJ36016—1990:
-JB/T 9211-- 1999 .

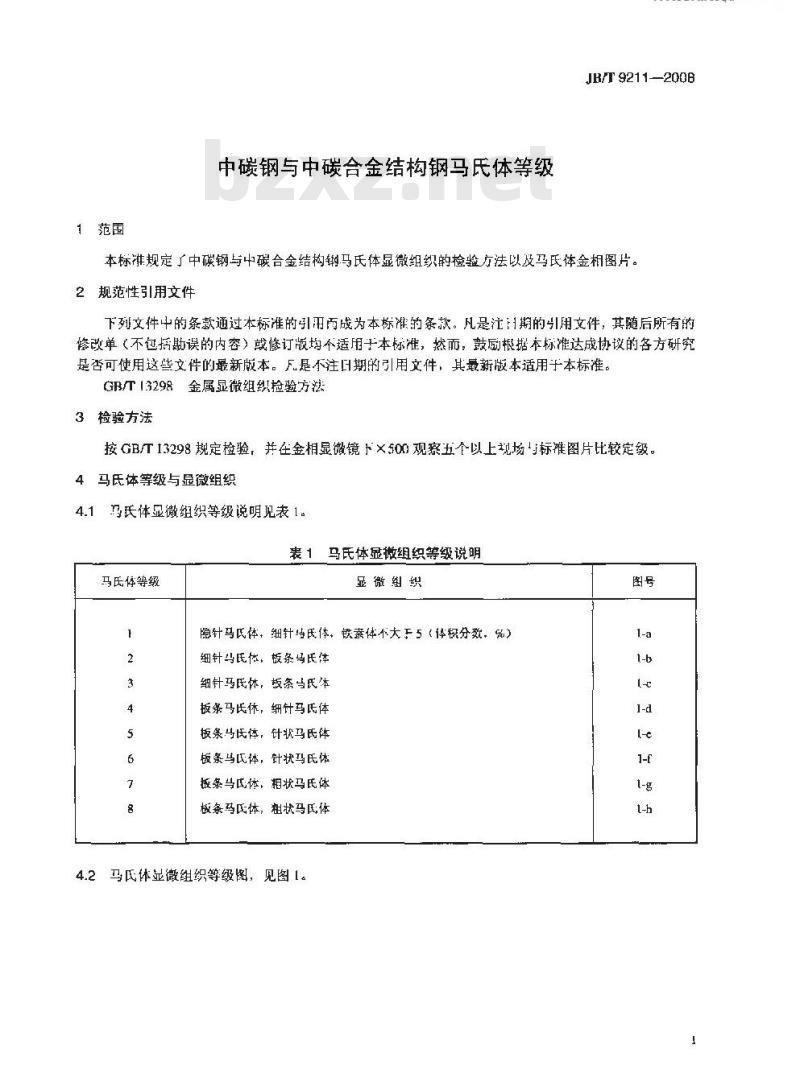

1范围
中碳钢与中碳合金结构钢马氏体等级-YKANKAca-CEPIC
JB/T 9211—200B
本标准规定了中碳钢与中碳合金结构钢马氏体显微组织的检验方法以及马氏体金相图片。2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注用期的引用文件，其随后所有的修改单（不包括勘误的内容）戴修订版均本适用于本标准，然而：鼓励根括本标准达成协议的各方研究是否可使用这些文件的最新版本。F是不注日期的引用文件，其最新版本适用于本标准。GB/T13298金属显微组捡验方法
3检验方法bZxz.net
按GB/T13298规定检验，并在金相显微镜下×500观察五个以上视场与标推图片比较定级。4马氏体等级与显微组织
马氏体显微组织等级说明现表1。表1马氏体显微组织等级说明
马氏体等级
显微塑织
隐针马氏体，细针当氏体，钦素体不大于5（体积分数，%）细针马氏惊，板条马氏体
细针马氏体，板条马氏本
板条马氏休，细针马氏体
板条马氏体，计状马氏体
板条马氏体，针状马氏体
板条马氏体，粗状马氏体
板条码氏体，粗状马氏体
4.2马体显微组织等级图，见图1。图号
JB/T 9211—2008

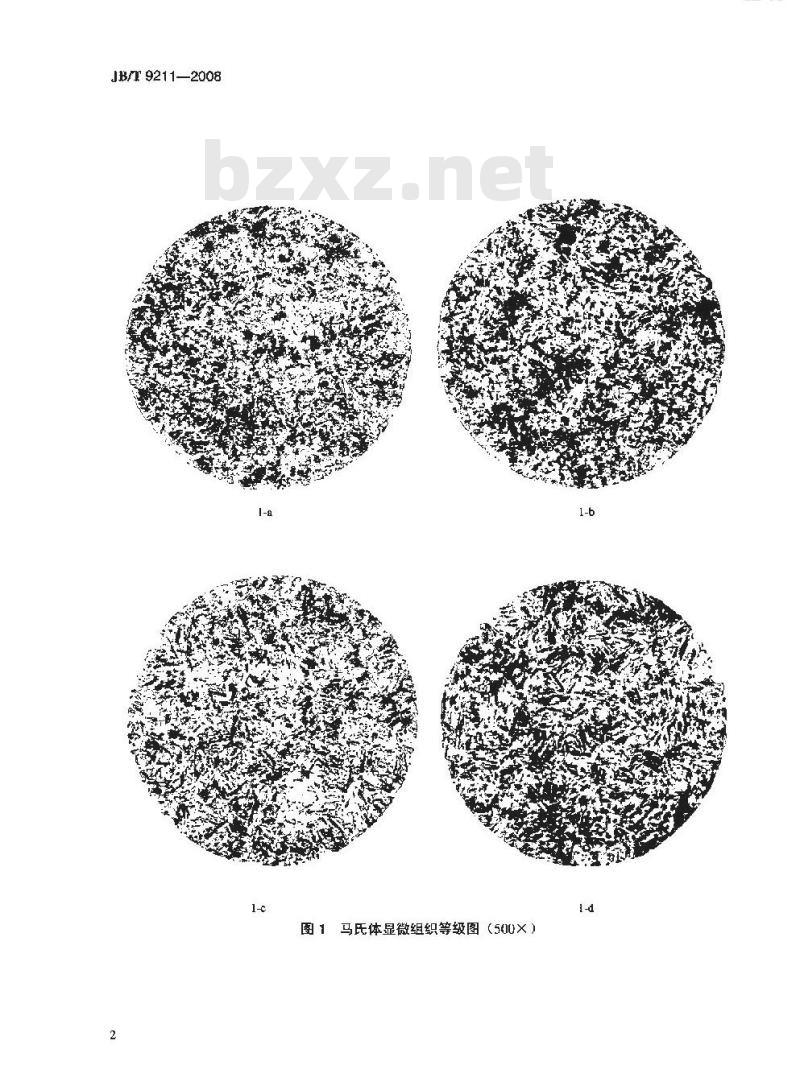

图1马氏体显微组织等级图（500X）16
图1（续）
HTiKANKAca-CEPIC
JB/T9211—2008
JB/T 9211-2008
附录A
（资料性附录）
各级马民体的适用范围
A.11级马氏体由于萍火温度低、滚裂畸变顿可性小，晶粒小且有少量点状及小块状铁素体，冲击韧度较大：用抗拉强度、射性显著下降。适用于要求硬度、耐磨性、强度不太离的易裂及易跨变的复泰薄件。
A,22级～4级\5民体硬度较高并有良好的射磨性、抗拉强度，是机械零件常用的等级。A.35级一6级巧臣体为高温马氏体，具有较商的冲击韧性、感服强度和抗拉强度：硬度及耐磨性与2级～4级比较，并见显著降低。适用于较大且要求硬化层较深的零件。A.47级一8级马体为过热组织，随着马氏体的长大，裂的可能性增加，前磨性、冲击韧性下降。非特殊要求，不应采川。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
