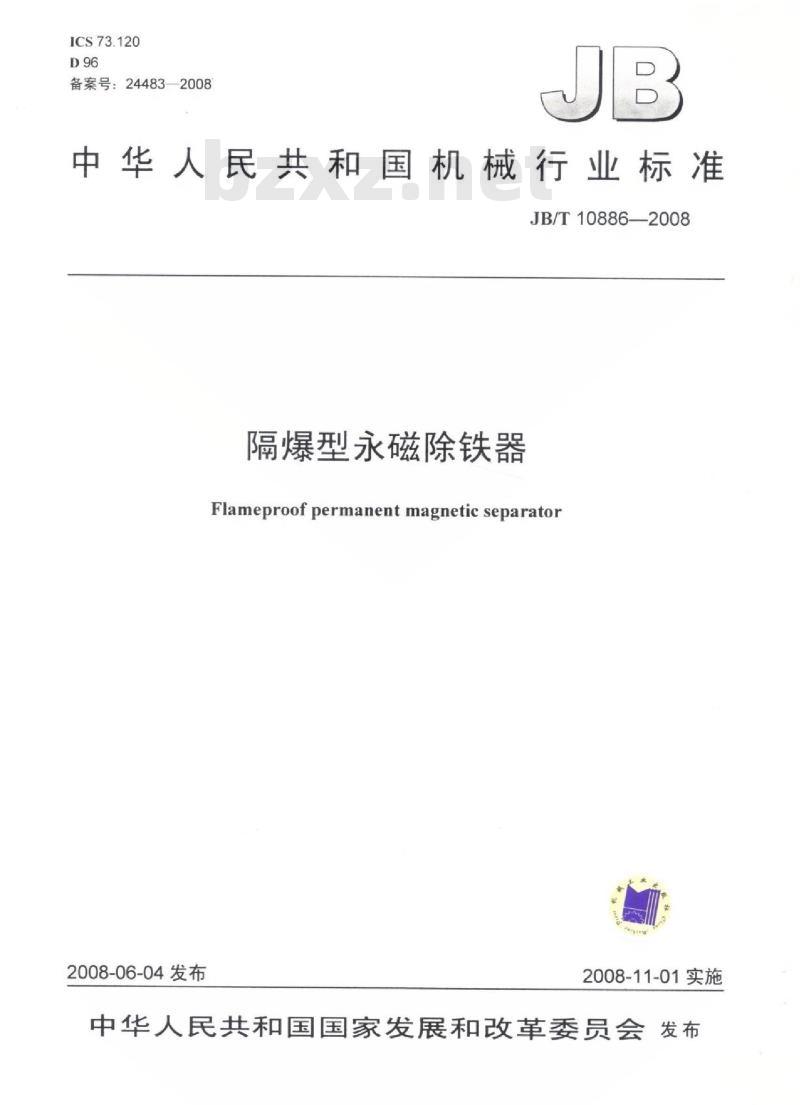

中华人民共和国机械行业标准
JB/T10886-2008
隔爆型永磁除铁器
Flameproofpermanentmagneticseparator2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布前言：

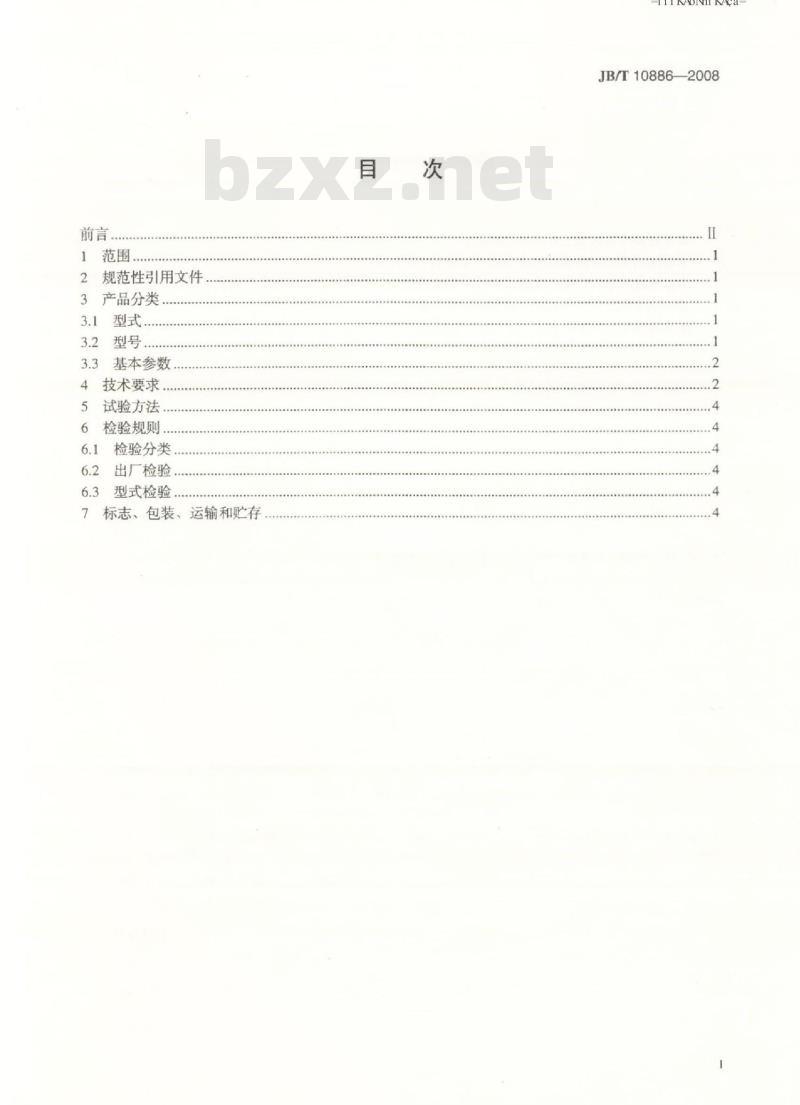

1范围
规范性引用文件
3产品分类
3.3基本参数
4技术要求.
5试验方法，
6检验规则..
6.1检验分类，
6.2出厂检验
6.3型式检验。
7标志、包装、运输和贮存
-riKAoMiKAca
JB/T10886—2008
JB/T10886—2008

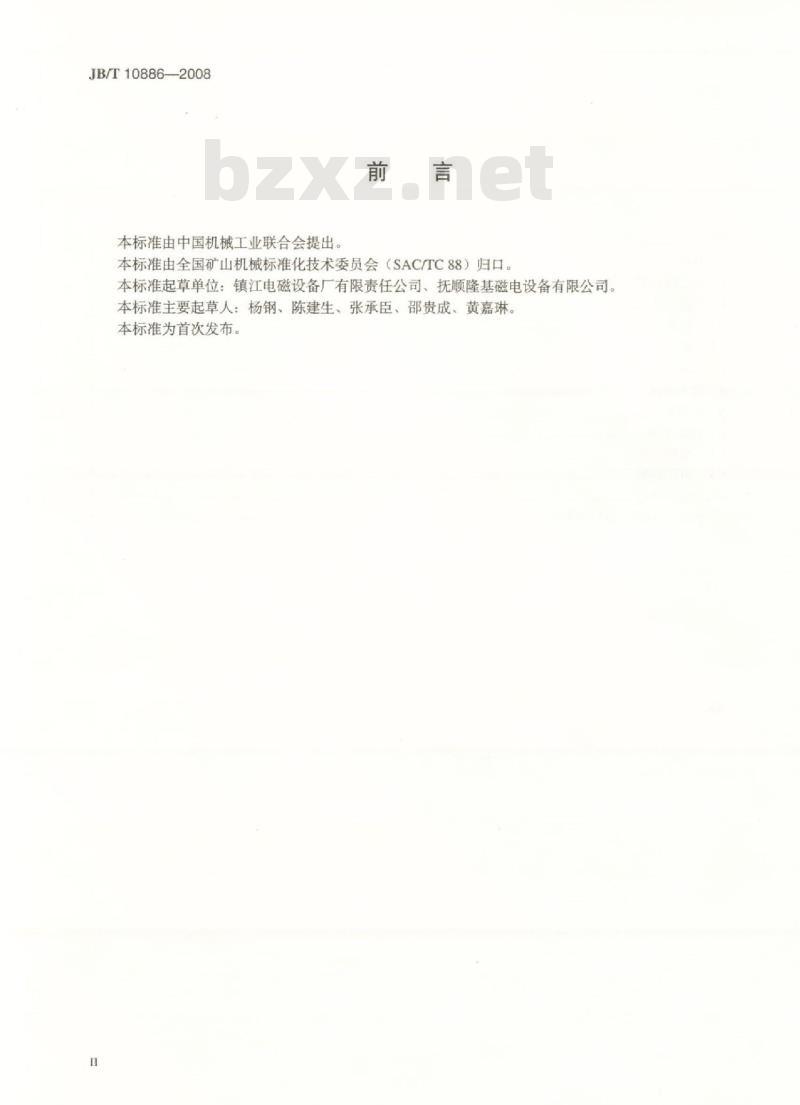

本标准由中国机械工业联合会提出。前言
本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。本标准起草单位：镇江电磁设备厂有限责任公司、抚顺隆基磁电设备有限公司。本标准主要起草人：杨钢、陈建生、张承臣、邵贵成、黄嘉琳。本标准为首次发布。

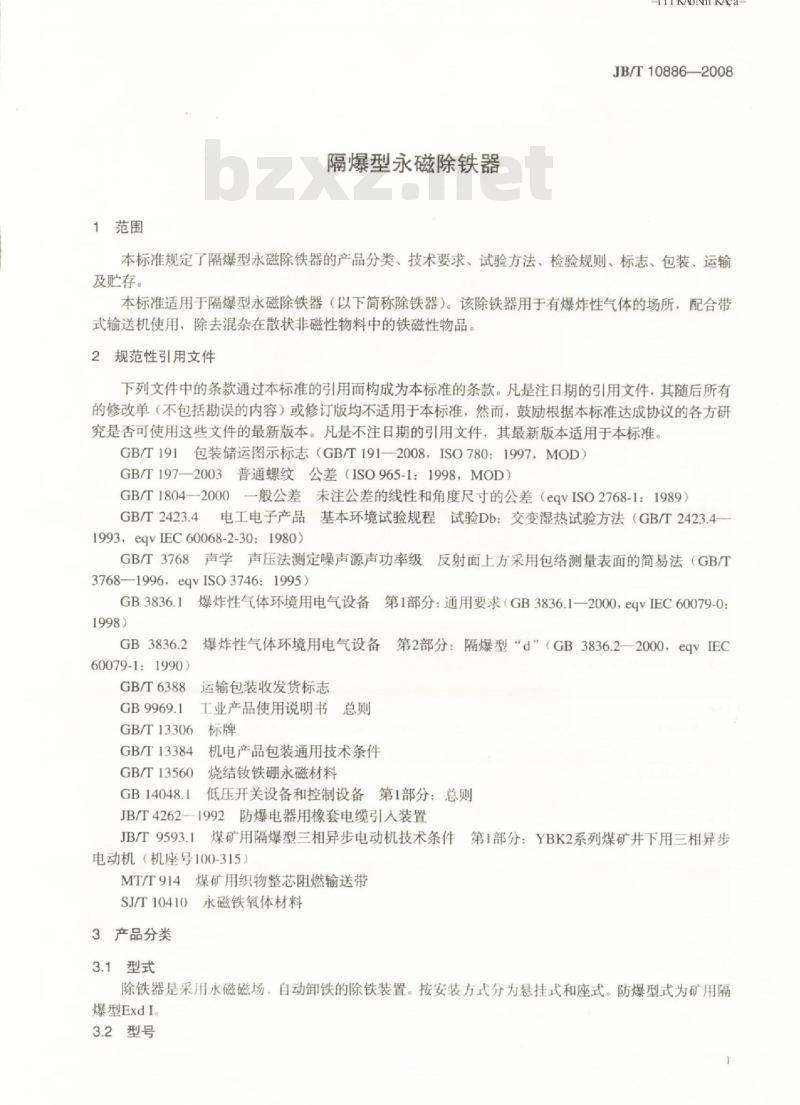

1范围
隔爆型永磁除铁器
-T KAMi KAca
JB/T10886-—2008
本标准规定了隔爆型永磁除铁器的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于隔爆型永磁除铁器（以下简称除铁器）。该除铁器用于有爆炸性气体的场所，配合带式输送机使用，除去混杂在散状非磁性物料中的铁磁性物品。2规范性引用文件
下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD）GB/T197-—2003普通螺纹公差（ISO965-1：1998，MOD）GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）电工电子产品基本环境试验规程试验Db：交变湿热试验方法（GB/T2423.4-GB/T2423.4
1993,eqvIEC60068-2-30:1980)
GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法（GB/T3768—1996，eqvISO3746:1995)爆炸性气体环境用电气设备第1部分：通用要求（GB3836.12000，eqvIEC60079-0：GB3836.1
1998）
60079-1:1990）
GB/T6388
GB/T13306
GB/T13384
GB/T13560
GB14048.1
JB/T4262
JB/T9593.1
爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB3836.2一2000，eqVEC运输包装收发货标志
工业产品使用说明书总则
机电产品包装通用技术条件
烧结钕铁硼永磁材料
低压开关设备和控制设备第1部分：总则1992防爆电器用橡套电缆引入装置煤矿用隔爆型三相异步电动机技术条件第1部分：YBK2系列煤矿井下用三相异步电动机（机座号100-315）
MT/T914
SJ/T10410
3产品分类
3.1型式
煤矿用织物整芯阻燃输送带
永磁铁氧体材料
除铁器是采用永磁磁场，自动卸铁的除铁装置。按安装方式分为悬挂式和座式。防爆型式为矿用隔爆型ExdI。
3.2型号
JB/T10886—2008
除铁器的型号表示方法如下：
基本参数
强磁除铁器磁感应强度代号，普通型不标注G=I表示磁感应强度为90mT
G=II表示磁感应强度为120mT
G=II表示磁感应强度为150mT
适用输送机带宽，单位为dm
永磁磁场
除铁器
隔爆型
其他洗选设备
普通除铁器的基本参数应符合表1的规定3.3.1
基本参数
适用输送机带宽
额定悬挂高度
磁感应强度
工作制
强磁除铁器的基本参数应符合表2的规定。表
基本参数
适用输送机带宽
额定悬挂高度
磁感应强度
工作制
技术要求
≥120
≥150
除铁器应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。4.1
除铁器在下列条件下应能可靠地工作：RBCY
a）海拔不超过2500m：
b）环境温度为-25℃～50℃；
c）空气的相对湿度不大于90%（温度为25℃时）；d）具有爆炸性气体混合物的场所：e）无足以腐蚀金属和破坏绝缘的气体和尘埃。4.3除铁器的运转部位应转动灵活，运转平稳，各密封处不得漏油。-iKAoMi KAca
JB/T10886-2008
铁氧体永磁磁块应符合SJ/T10410的规定，钕铁硼永磁材料应符合GB/T13560的规定。4.4
普通除铁器的吸铁能力应符合表3的规定，型
最小吸引高度
最小吸
引高度
除铁器的悬挂装置的破断载荷，RBCY
强磁除铁器的吸铁能力应符合表4的规定。3
除铁器控制装置应按GB/T2423.4和GB14048.1的规定进行耐湿热性能试验除铁器的电气设备应符合GB3836.1和GB3836.2的要求。除铁器的电动机应符合JB/T9593.1的规定电缆引入装置应符合下列要求：a）结构和规格应符合JB/T4262—1992表1的规定。b）零部件应符合JB/T4262
c）必须设置电缆防拔脱装置
1992表2～表4的规定
d）密封圈应用邵氏硬度为45～60的橡胶制成。橡胶材料应能承受GB3836.1规定的非老化试验，密封圈尺寸应符合JB/T4262—1992中4.9的要求。e）压盘、压紧螺母以及联通节应采用符合GB3836.1和GB3836.2规定的材料制成。压盘和压紧螺母的电缆人口应制成喇叭口，其内缘应平滑。f）金属垫圈和压板应采用钢板制成。g）引入装置所用的零部件在JB/T4262—1992中未注明尺寸公差的孔轴长度，其尺寸公差均不应低于GB/T1804一2000中规定的C级。引入装置所用零部件的螺纹部分，其内外螺纹公差应按照GB/T197—2003中表7、表8规定的6H/6g选用。h）引人装置的所有金属零部件均应采用镀锌处理或不锈钢材料制作。4.11除铁器的皮带应符合MT/T914的规定。4.12钕铁硼磁系应采用防腐保护措施，防止接触空气4.13除铁器的噪声不应超过85dB（A）。4.14除铁器外露非加工金属零件的表面涂漆应均匀，不得有脱落、剥落、裂纹和流痕等缺陷4.15除铁器成套供应包括：
a）除铁器本体：
b隔爆型控制装置。
JB/T10886-2008
5试验方法
5.1磁感应强度用精度等级不低于2.5级的特斯拉计，在距离为额定悬挂高度处对应磁极几何中心位置进行测量。
5.2除铁器应进行不少于2h的空运转试验检验4.35.3控制装置耐过压性能应按GB3836.1的规定进行检验。试验压力为1MPa，保持时间为10s～12s，检验结果以不滴水为合格。
5.4用M16×50的螺栓作为试样检验吸铁能力。5.5噪声应按GB/T3768的规定检验。6
检验规则
6.1检验分类
除铁器的检验包括出厂检验和型式检验。6.2出厂检验
6.2.1每台除铁器须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。
6.2.2出厂检验磁感应强度及4.3、4.5、4.9和4.14。6.3型式检验免费标准bzxz.net
6.3.1有下列情况之一时，除铁器应进行型式检验：a）新产品投产前或老产品转厂生产时：b）当结构、工艺或材料有重大改变可能影响产品性能时：c）正常生产的产品每隔三年：
d）产品停产一年以上恢复生产时：e）出厂检验结果与上次型式检验有较大差异时：f）国家质量监督机构提出型式检验要求时6.3.2型式检验应符合本标准的所有要求6.3.3型式检验应从出厂检验合格的产品中随机抽取一台进行，如检验不合格应加倍进行抽检，若仍不合格则判定型式检验不合格。7标志、包装、运输和贮存
7.1每台除铁器均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称、地址
b）产品名称及型号：
c）主要技术参数：
d）防爆标志：
e）出厂编号：
f）制造日期。
7.2除铁器主机上应有警示标志。7.3防爆标志应设在外壳明显处，并不可磨灭7.4除铁器外露加工表面应涂防锈脂，其防腐期不应少于一年。7.5除铁器宜采用封闭包装，包装应符合GB/T13384的要求。包装箱应坚固耐震、通风防雨，并符合陆路或水路运输要求。适应带宽1.2m以上的除铁器本体可裸装，7.6除铁器的包装标志应符合GB/T191和GB/T6388的规定。7.7除铁器应随机附带下列技术文件：a）产品质量合格证明文件：
b）产品使用说明书：
c）产品装箱清单。
7.8除铁器的使用说明书应符合GB9969.1的规定。除铁器及其隔爆型控制装置应贮存在干燥的库房中。7.9
7.10除铁器每存放一年应进行一次养护。-AoNrKAca-
