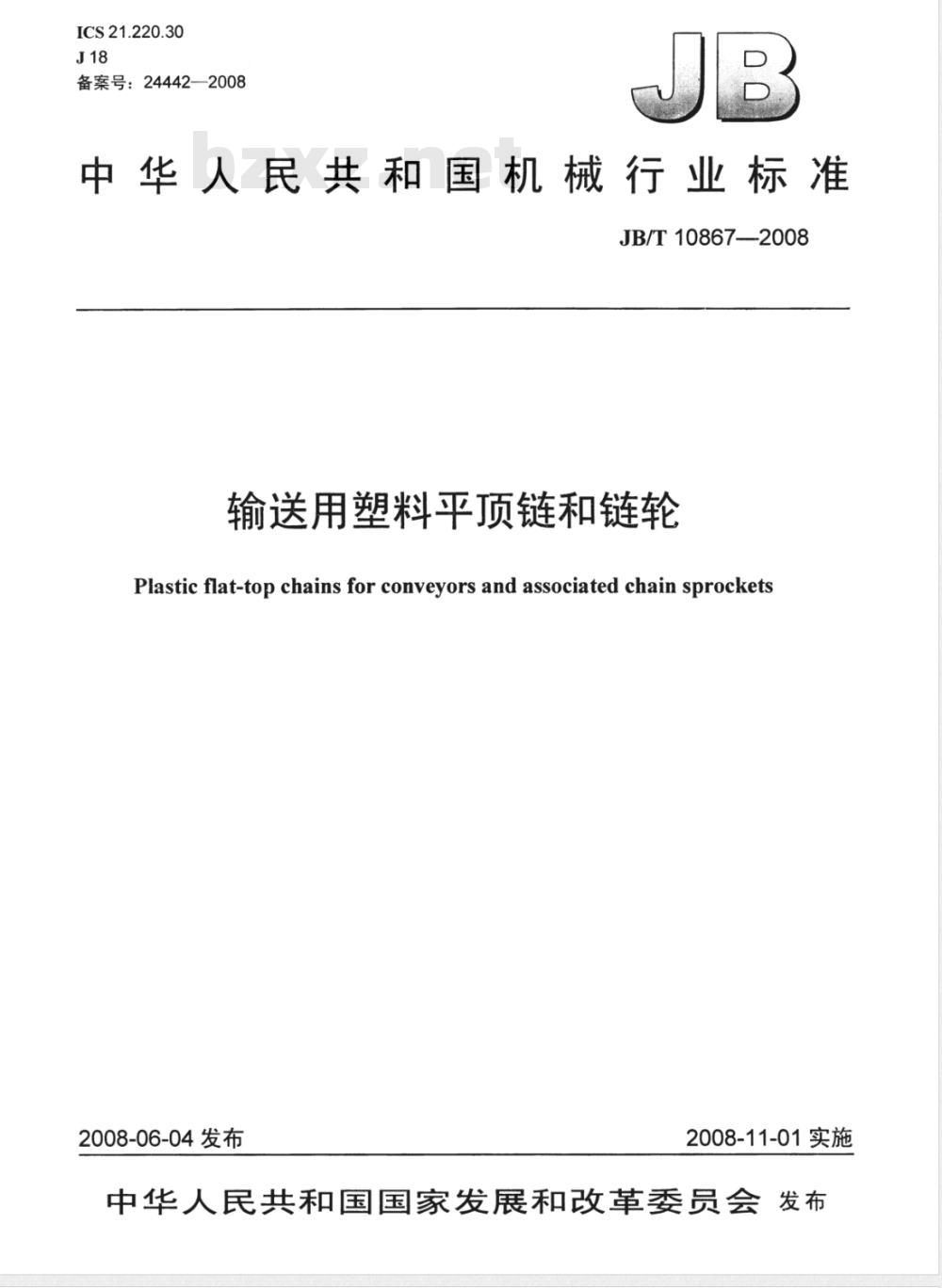

【机械行业标准(JB)】 输送用塑料平顶链和链轮

ICS21.220.30
备案号：24442—2008
中华人民共和国机械行业标准　JB/T10867-2008
输送用塑料平顶链和链轮
Plastic flat-top chains for conveyors and associated chain sprockets2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布前言

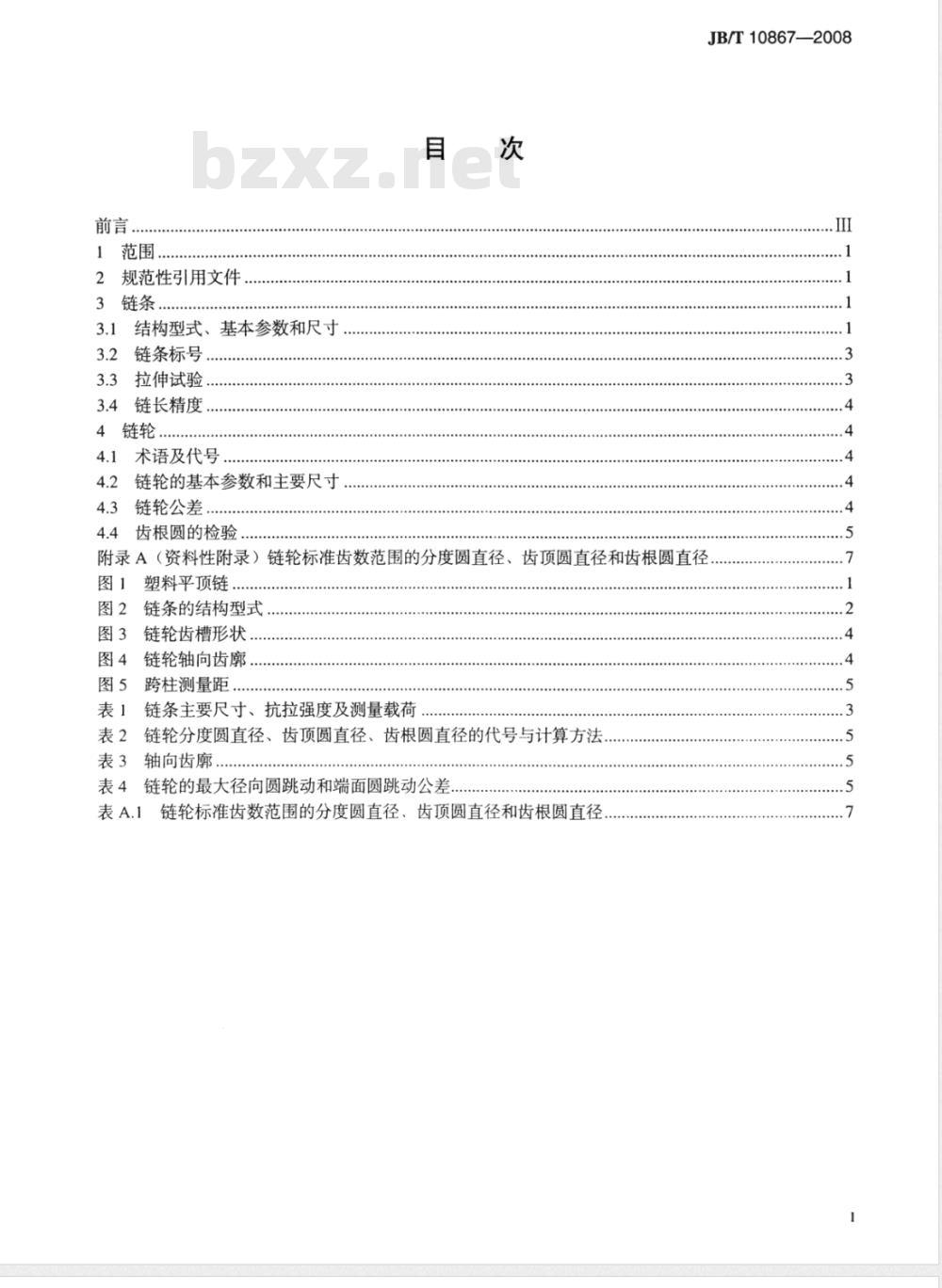

2规范性引用文件
3.1结构型式、基本参数和尺寸
3.2链条标号
3.3拉伸试验
3.4链长精度，
4.1术语及代号
链轮的基本参数和主要尺寸
链轮公差
4.4齿根圆的检验
JB/T10867-—2008
附录A（资料性附录）链轮标准齿数范围的分度圆直径、齿顶圆直径和齿根圆直径图1
塑料平顶链
链条的结构型式
链轮齿槽形状
链轮轴向齿廓
跨柱测量距..
表1金
链条主要尺寸、抗拉强度及测量载荷表2链轮分度圆直径、齿顶圆直径、齿根圆直径的代号与计算方法表3轴向齿廓
表4链轮的最大径向圆跳动和端面圆跳动公差..表A.1链轮标准齿数范围的分度圆直径、齿顶圆直径和齿根圆直径5

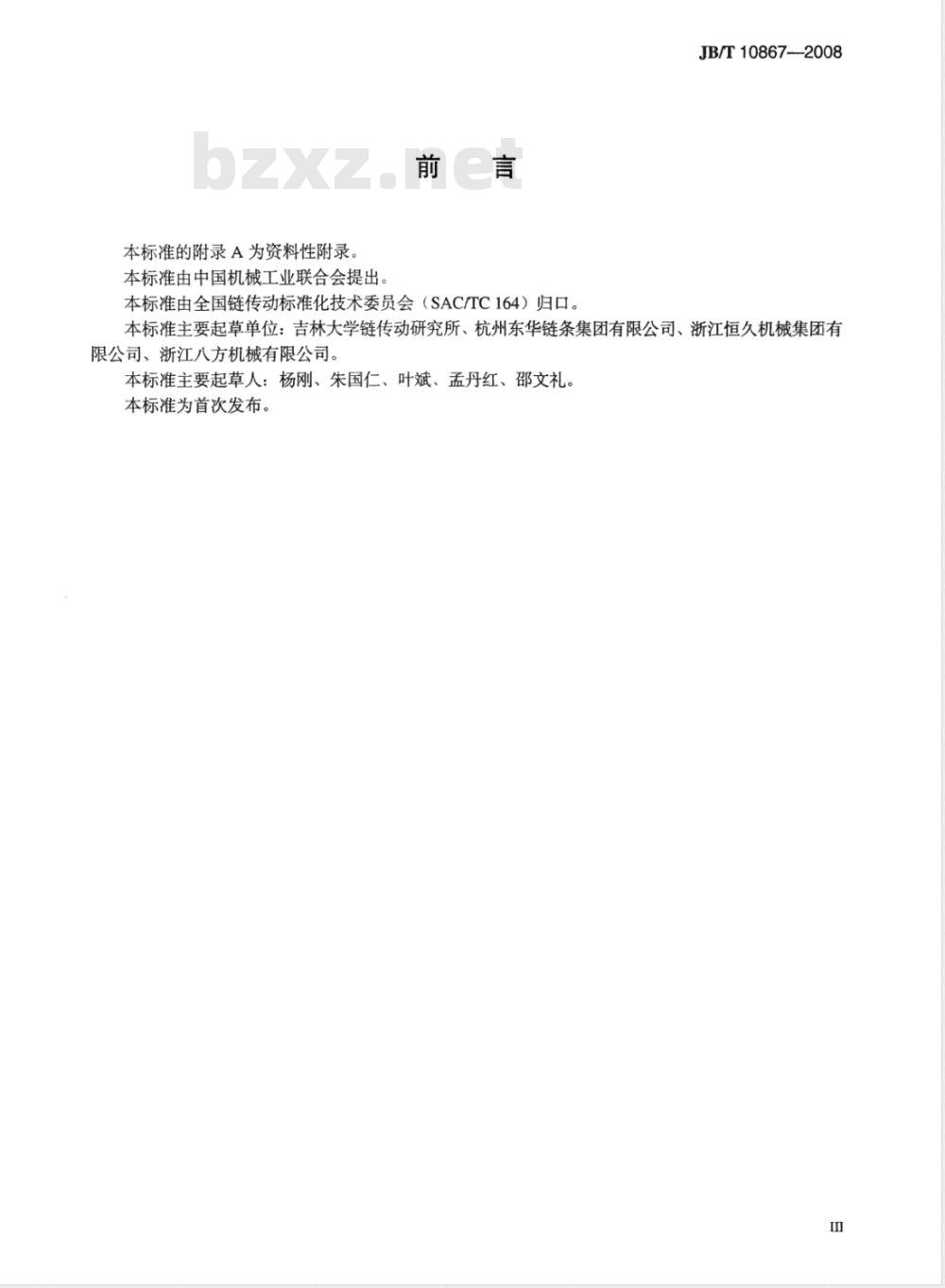

本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出前言
本标准由全国链传动标准化技术委员会（SAC/TC164）归口。JB/T10867--2008
本标准主要起草单位：吉林大学链传动研究所、杭州东华链条集团有限公司、浙江恒久机械集团有限公司、浙江八方机械有限公司。本标准主要起草人：杨刚、朱国仁、叶斌、孟丹红、邵文礼。本标准为首次发布。

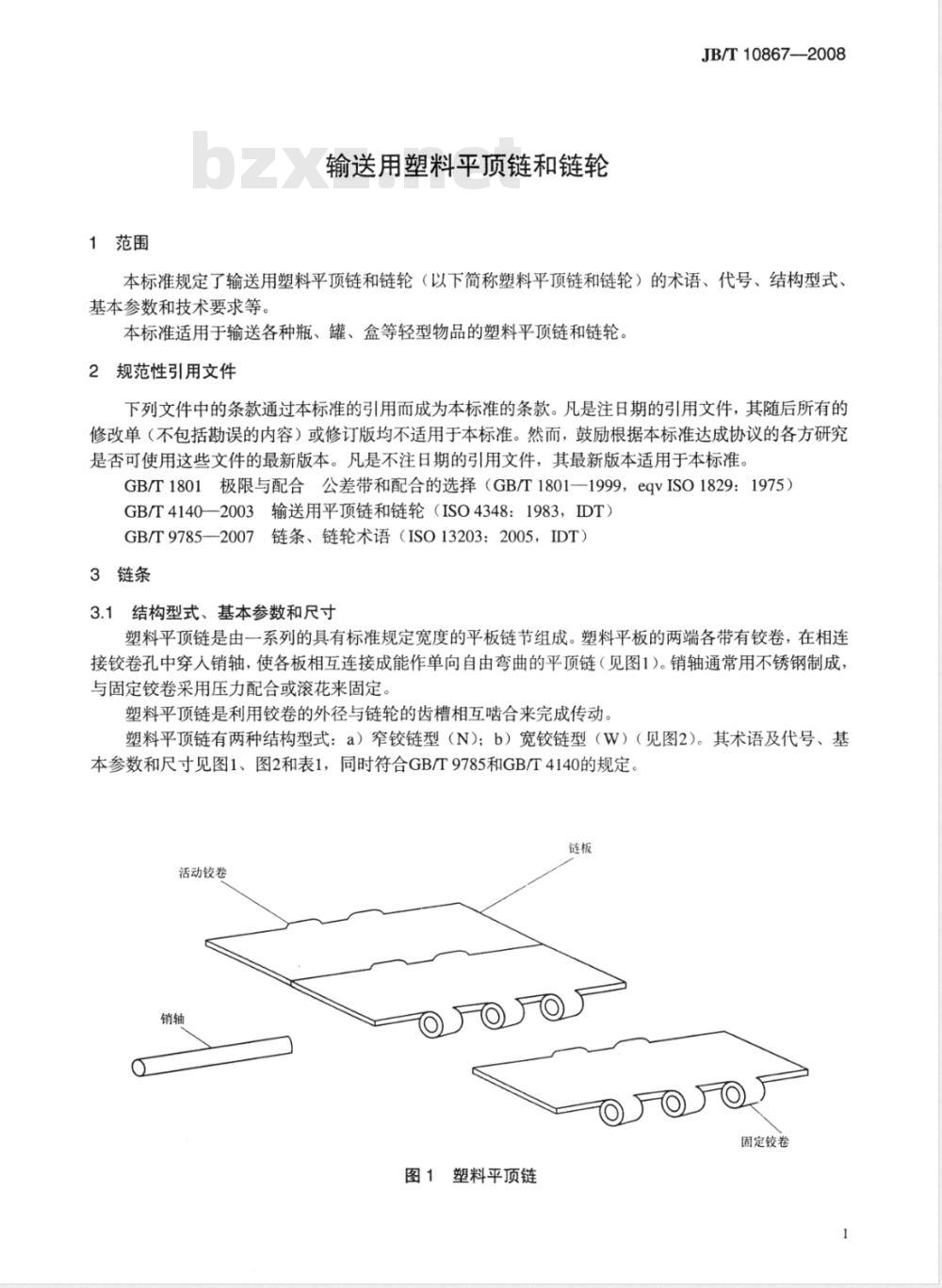

1范围
输送用塑料平顶链和链轮
JB/T10867——2008
本标准规定了输送用塑料平顶链和链轮（以下简称塑料平顶链和链轮）的术语、代号、结构型式基本参数和技术要求等。
本标准适用于输送各种瓶、罐、盒等轻型物品的塑料平顶链和链轮。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1801极限与配合公差带和配合的选择（GB/T1801-—1999，eqVISO1829：1975）GB/T41402003输送用平顶链和链轮（ISO4348：1983，IDT）GB/T9785-2007链条、链轮术语（ISO13203：2005，IDT）3链条
3.1结构型式、基本参数和尺寸
塑料平顶链是由一系列的具有标准规定宽度的平板链节组成。塑料平板的两端各带有铰卷，在相连接铰卷孔中穿入销轴，使各板相互连接成能作单向自由弯曲的平顶链（见图1）。销轴通常用不锈钢制成，与固定铰卷采用压力配合或滚花来固定。塑料平顶链是利用铰卷的外径与链轮的齿槽相互啮合来完成传动。塑料平顶链有两种结构型式：a）窄铰链型（N)；b）宽铰链型（W）（见图2）。其术语及代号、基本参数和尺寸见图1、图2和表1，同时符合GB/T9785和GB/T4140的规定，链板
活动铰卷
固定铰卷
图1塑料平顶链
JB/T10867—2008
传动方向
a）窄铰链型（N）
b）宽铰链型（W）

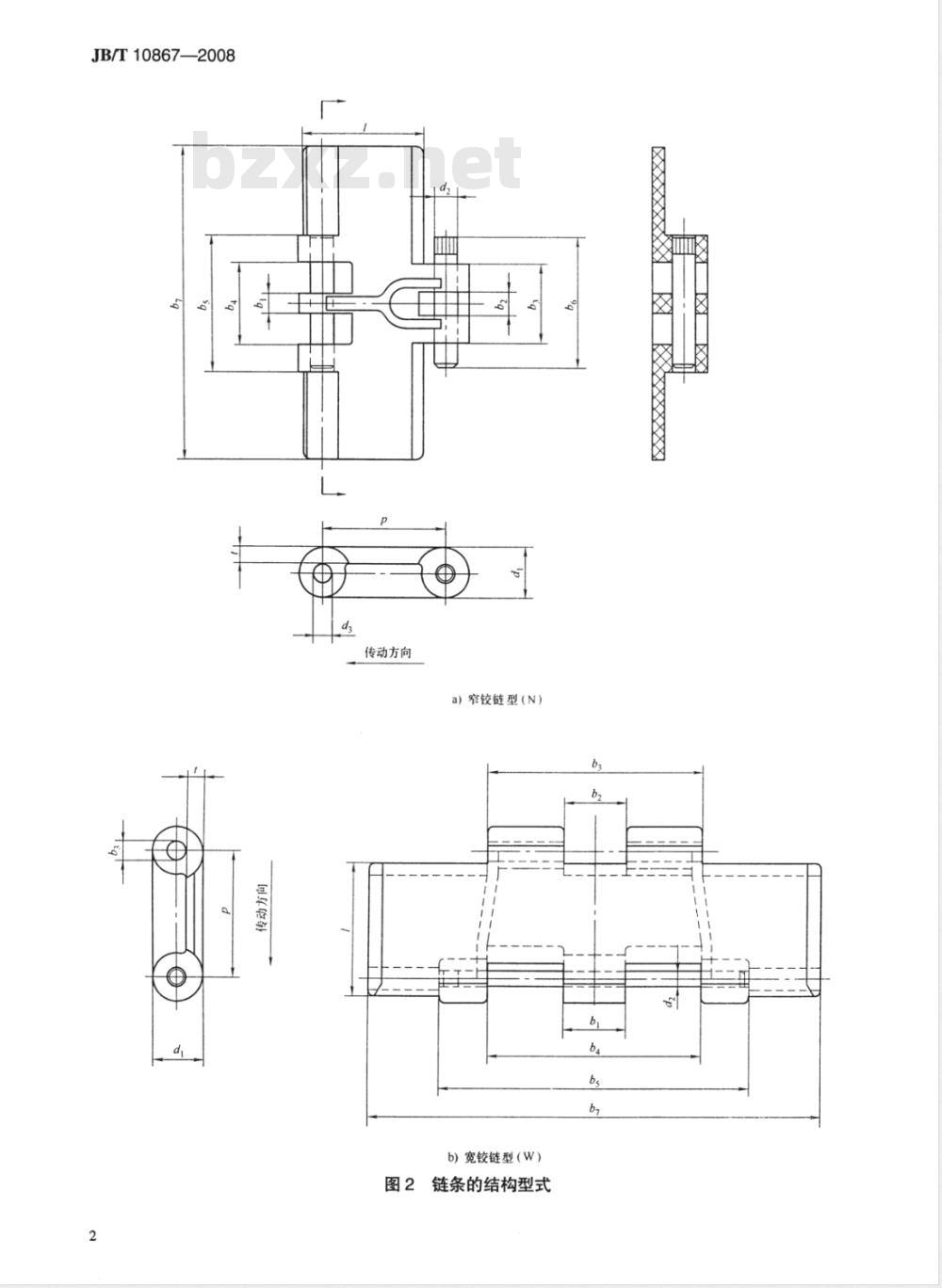

图2链条的结构型式
活动铰
卷宽度
：链条标号
销轴直径
固定铰
卷内宽
链条主要尺寸、抗拉强度及测量载荷铰卷外径www.bzxz.net
中央铰
卷宽度
固定铰
卷外宽
顶板厚度
中央铰卷
间隙宽度
顶板长度
（仅供参考）
JB/T10867-—2008
顶板宽度
抗拉强度
测量力
活动铰
卷孔径
塑料平顶链的链号用PC表示，后面的数字为顶板宽度代号，该数字乘以25.4/4等于顶板宽度的公称尺寸，字母N或W，分别表示窄铰链型或宽铰链型示例：节距38.1mm，顶板宽度的公称尺寸为101.6mm，100节的窄铰链型塑料平顶链标记为：PC16N×100JB/T10867-—2008
3.3拉伸试验
3.3.1最小抗拉强度，是试件在拉伸载荷作用下，试件至破坏时必须达到的最小强度值，其数值应达到表1规定的要求。
3.3.2试验链段至少包含五个自由链节，拉伸载荷应通过夹头施加在链段的两端，链段的两端与夹头的连接应保证试验链段不产生附加应力。3.3.3拉伸试验是一种破坏性试验，经表1规定的抗拉强度试验过的链条，即使没有破坏也不能再使用。3
JB/T10867—2008
3.4链长精度
测量长度应为40个节距，被测链条水平放置并在测量长度范围内得到支撑，测量力应符合表1规定，公称标准长度的允许偏差为-0.1%～+0.3%。4链轮
4.1术语及代号
链轮的术语及代号见图3、图4及表2、表3、表4。4.2链轮的基本参数和主要尺寸
链轮的基本参数和主要尺寸应符合图3、图4和表2、表3的规定。4.3链轮公差
链轮的最大径向圆跳动和端面圆跳动公差应符合表4的规定，p
图3链轮齿槽形状
不带导向环
带导向环
图4链轮轴向齿廓
窄型铰链用槽要求
注：1241齿数范围链轮的分度圆直径、齿项圆直径、齿根圆直径值由表A.1给出。4
JB/T10867—2008
表2链轮分度圆直径、
齿顶圆直径、齿根圆直径的代号与计算方法单位：mm
分度圆直径
齿顶圆直径
齿根圆直径
齿槽圆弧半径
齿槽中心分离量
导向环间宽
导向环外径
齿根圆直径
窄铰链型
宽铰链型
窄铰链型
宽铰链型
>177.80~508.00
>508.00~762.00
4.4齿根圆的检验
计算方法
damax=d×cos
d =d-di
表3轴向齿廓
计算方法（数值）
1.005di+0.0762
ba≥bs
dg≤da
链轮的最大径向圆跳动和端面圆跳动公差最大径向圆跳动
0.25+0.001d
0.25+0.001d
齿根圆直径通过图5所示的跨柱测量距MR检验dk
图5跨柱测量距
数值见表A.1
单位：mm
见表1
见表A.1
单位：mm
最大端面圆跳动
JB/T10867—2008
量柱直径：dr=d.to
式中：d见表1。
Z,是偶数MR=d+dRmin
Zi是奇数Mr=d×cos(90°/zi)+dRmin偶数齿时，把量柱放人链轮直径方向上两个相对的齿槽中进行测量：奇数齿时，把量柱放人最接近于在直径方向相对的两个齿槽中进行测量；测量时，两量柱需始终和链轮的同侧齿廓接触：MR的公差带为h12（GB/T1801）。6
附录A
（资料性附录）
链轮标准齿数范围的分度圆直径、齿顶圆直径和齿根圆直径链轮标准齿数范围的分度圆直径、齿顶圆直径和齿根圆直径见表A.1。JB/T10867—2008
经、齿顶圆直径和齿根圆直径
链轮标准齿数范围的分度圆直径齿
分度圆直径d
最大齿项圆直径da
最大齿根圆直径d
