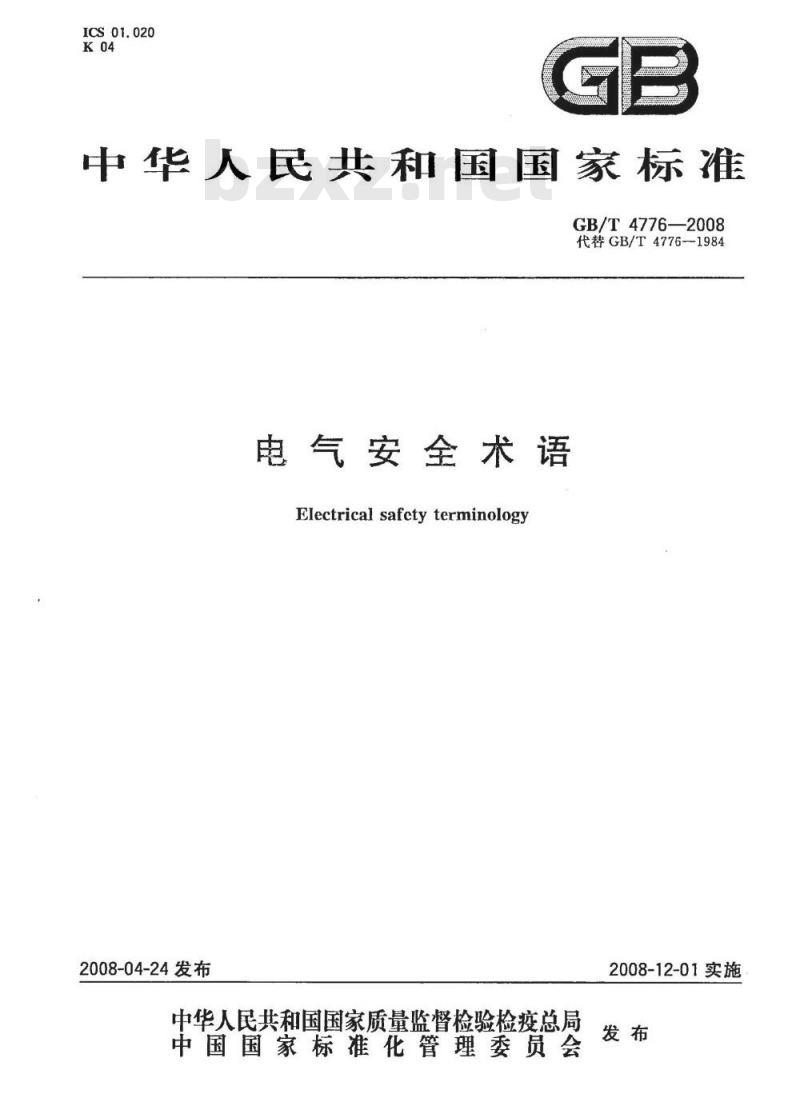

【国家标准(GB)】 电气安全术语

ICS01.020
中华人民共和国国家标准
GB/T4776—2008
代替GB/T4776-1984
电气安全术语
Electrical safety terminology2008-04-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-12-01实施

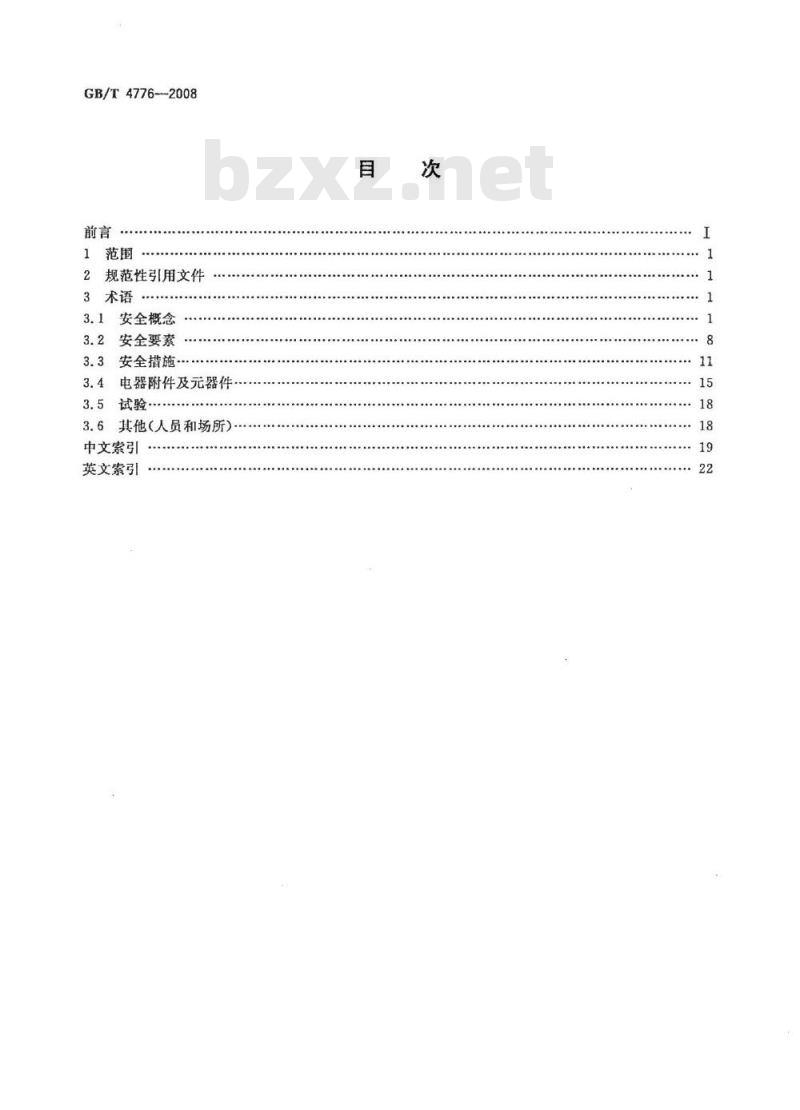

GB/T47762008
规范性引用文件
3.1安全概念
3.2安全要素
3.3安全措施
3.4电器附件及元器件
3.5试验
3.6其他（人员和场所）
中文索引
英文索引

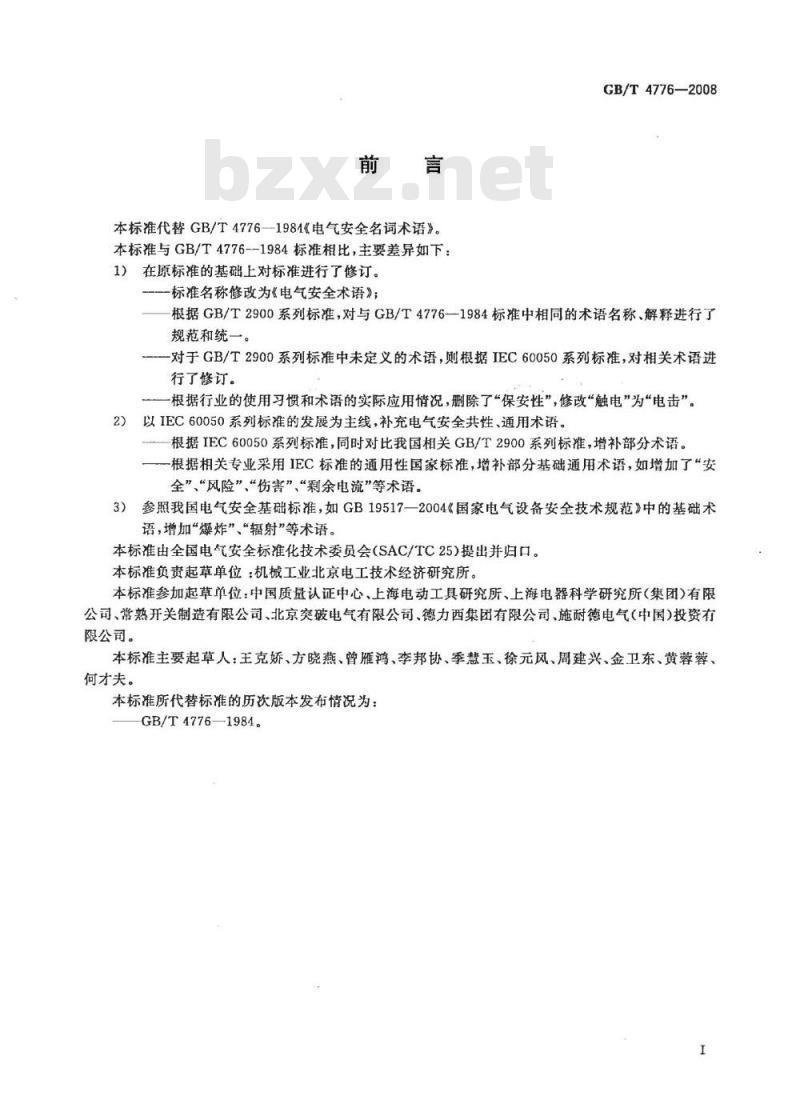

本标准代替GB/T4776—1984《电气安全名词术语》。本标准与GB/T4776--1984标准相比，主要差异如下：1）在原标准的基础上对标准进行了修订。-标准名称修改为《电气安全术语》；GB/T4776—2008
根据GB/T2900系列标准，对与GB/T4776—1984标准中相同的术语名称、解释进行了规范和统一。
一对于GB/T2900系列标准中未定义的术语，则根据IEC60050系列标准，对相关术语进行了修订。
一根据行业的使用习惯和术语的实际应用情况，删除了“保安性”，修改“触电”为“电击”。以IEC60050系列标准的发展为主线，补充电气安全共性、通用术语。2）
根据IEC60050系列标准，同时对比我国相关GB/T2900系列标准，增补部分术语。根据相关专业采用IEC标准的通用性国家标准，增补部分基础通用术语，如增加了“安全”、“风险”、“伤害”“剩余电流”等术语。3）参照我国电气安全基础标准，如GB19517一2004《国家电气设备安全技术规范》中的基础术语，增加“爆炸”“辐射”等术语。本标准由全国电气安全标准化技术委员会（SAC/TC25）提出并归口。本标准负责起草单位：机械工业北京电工技术经济研究所。本标准参加起草单位：中国质量认证中心、上海电动工具研究所、上海电器科学研究所（集团）有限公司、常熟开关制造有限公司、北京突破电气有限公司、德力西集团有限公司、施耐德电气（中国）投资有限公司。
本标准主要起草人：王克娇、方晓燕、曾雁鸿、李邦协、季慧玉、徐元风、周建兴、金卫东、黄蓉蓉、何才夫。
本标准所代替标准的历次版本发布情况为：GB/T4776—1984。

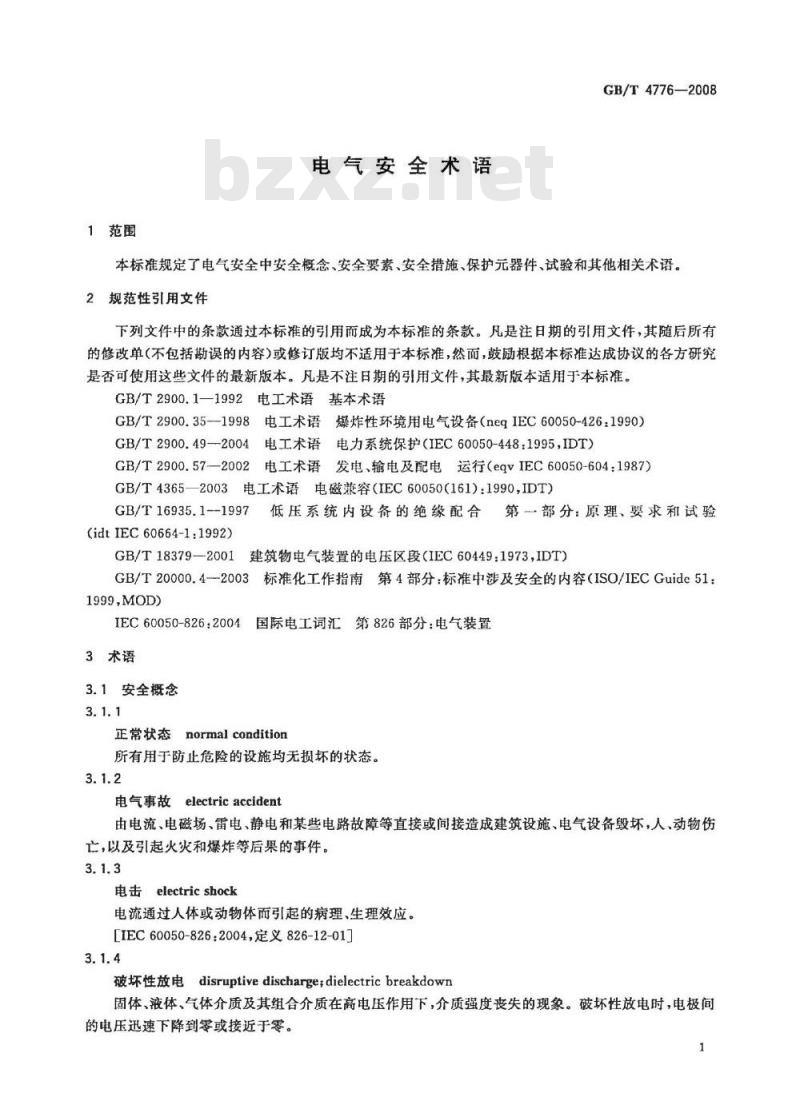

1范围
电气安全术语
GB/T4776—2008
本标准规定了电气安全中安全概念、安全要素、安全措施、保护元器件、试验和其他相关术语。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900.1—1992电工术语基本术语GB/T2900.35—1998电工术语爆炸性环境用电气设备（neqIEC60050-426：1990）GB/T2900.49-2004电工术语电力系统保护（IEC60050-448.1995，IDT）GB/T2900.57—2002电工术语发电、输电及配电运行（eqvIEC60050-604：1987）GB/T4365—2003电工术语电磁兼容（IEC60050（161)：1990，IDT）GB/T16935.1-1997
低压系统内设备的绝缘配合第部分：原理、要求和试验(idtIEC60664-1:1992)
建筑物电气装置的电压区段（IEC60449：1973，IDT）GB/T18379-2001
GB/T20000.4-2003标准化工作指南第4部分：标准中涉及安全的内容（ISO/IECGuide51：1999,MOD）
IEC60050-826:2004
3术语
3.1安全概念
国际电工词汇第826部分：电气装置normalcondition
正常状态
所有用于防止危险的设施均无损坏的状态。3.1.2
电气事故electricaccident
由电流、电磁场、雷电、静电和某些电路故障等直接或间接造成建筑设施、电气设备毁坏，人、动物伤亡，以及引起火灾和爆炸等后果的事件。3.1.3
电击electric shock
电流通过人体或动物体而引起的病理、生理效应。[IEC60050-826：2004，定义826-12-01]3.1.4
破坏性放电disruptivedischarge;dielectricbreakdown固体、液体、气体介质及其组合介质在高电压作用下，介质强度丧失的现象。破坏性放电时，电极间的电压迅速下降到零或接近于零。GB/T4776-2008

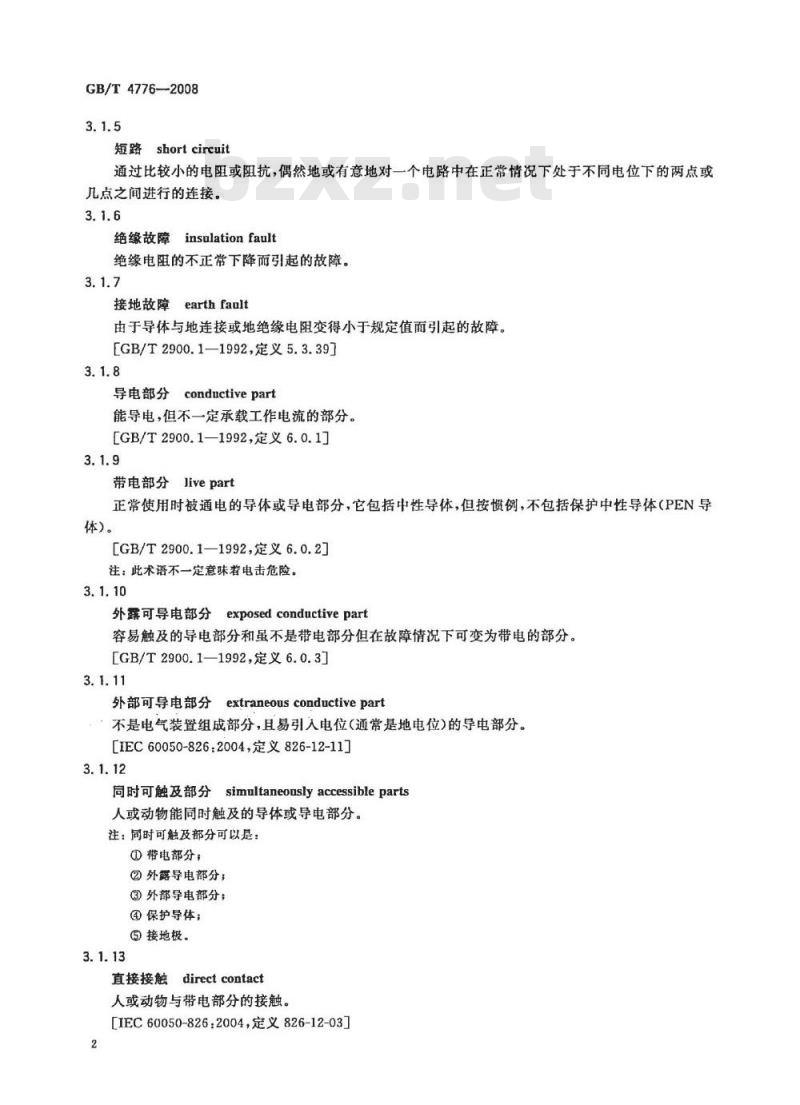

短路short circuit
通过比较小的电阻或阻抗，偶然地或有意地对一个电路中在正常情况下处于不同电位下的两点或几点之间进行的连接。
绝缘故障
insulation fault
绝缘电阻的不正常下降而引起的故障。3.1.7
接地故障
earthfaalt
由于导体与地连接或地绝缘电阻变得小于规定值面引起的故障。[GB/T2900.1—1992，定义5.3.39]3.1.8
conductivepart
导电部分
能导电，但不一定承载工作电流的部分。［GB/T2900.1—1992，定义6.0.1]3.1.9
带电部分livepart
正常使用时被通电的导体或导电部分，它包括中性导体，但按惯例，不包括保护中性导体（PEN导体）。
[GB/T2900.1—1992,定义6.0.2]］注：此术语不一定意味者电击危险。3.1.10
外露可导电部分
exposedconductivepart
容易触及的导电部分和虽不是带电部分但在故障情况下可变为带电的部分。[GB/T2900.1—1992定义6.0.3
外部可导电部分
extraneousconductivepart
不是电气装置组成部分，且易引入电位(通常是地电位)的导电部分。［[IEC60050-826:2004，定义826-12-11]3.1.12
同时可触及部分simultaneouslyaccessibleparts人或动物能同时触及的导体或导电部分。注：同时可触及部分可以是：
①带电部分：
②外露导电部分；
③外部导电部分；
④保护导体；
接地极。
直接接触directcontact
人或动物与带电部分的接触。
［IEC60050-826：2004，定义826-12-03]2
间接接触indirectcontact
人或动物与故障情况下变为带电的外露导电部分的接触。[1EC60050-826.2004，定义826-12-04]3.1.15
耐故障能力faultwithstandability电气装置承受规定的电气故障电流的作用而不超出规定的损坏程度的能力。3.1.16
安全safety
免除了不可接受的风险的状态。［GB/T20000.4—2003,定义3.173.1.17
风险risk
对伤害的一种综合衡量，包括伤害发生的概率和伤害的严重程度。[GB/T20000.4—2003,定义3.2]
伤害harm
对物质的损伤，或对人体健康、财产或环境的损害。［GB/T20000.4—2003，定义3.3]3.1.19
伤害事件harmfulevent
危险情况造成了伤害的结果。
［GB/T20000.4—-2003，定义3.4]3.1.20
危险［源］hazard
可能导致伤害的潜在根源。
[GB/T20000.4—-2003，定义3.53.1.21
tolerablerisk
可容许风险
按当今社会价值取向，在一定范围内可以接受的风险。[GB/T20000.4—2003，定义3.773.1.22
防护措施
Eprotectivemeasure
降低风险的方法。
LGB/T20000.4—2003，定义3.8
GB/T4776-2008
注：防护措施包括是危险降低的固有安全设计、防护装置、人员防护设备、使用和安装信息、以及培训等。3.1.23
residual risk
残余风险
实施防护措施后还存在的风险。［GB/T20000.4—2003，定义3.9]3.1.24
riskanalysis
风险分析
系统地运用现有信息确定危险（源)和估价风险的过程。3
GB/T4776-2008
［GB/T20000.4--2003，定义3.10]3.1.25
风险评价riskevaluation
根据风险分析的结果确定实现可容许风险的过程。[GB/T20000.4—2003，定义3.11]3.1.26
风险评定riskassessment
包括风险分析和风险评价的全过程。[GB/T20000.4—2003,定义3.12］3.1.27
预期使用intended use
按供方提供的信息对产品、过程或服务的使用。［GB/T20000.4—2003，定义3.13]］3.1.28
reasonablyforeseeablemisuse
可合理预见的误使用
未按供方的规定对产品、过程或服务的使用，但这种结果是由很容易预见的人为活动所引起的。[GB/T20000.4——2003，定义3.14]］3.1.29
macro-environment
宏观环境
设备安置或使用的房间或其他场所的环境。GB/T16935.1--1997定义1.3.12.13.1.30
微观环境micro-environment
特别会影响确定爬电距离尺寸的绝缘的紧密(直接环境。［GB/T16935.1—1997，定义1.3.12.2]3.1.31
绝缘配合insulation co-ordination考虑了预期微观环境及其他影响作用的情况下，电气设备绝缘特性的相互关系。[GB/T16935.1—1997,定义1.3.1]3.1.32
污染pollution
任何外来物质（固体、液体或气体）可使绝缘的介电强度和表面电阻率下降的现象。[GB/T16935.1—1997,定义1.3.11]3.1.33
污染等级pollutiondegree
用数字表征微观环境受预期污染的程度。[GB/T16935.1-1997,定义1.3.13]注：因为采用诸如外壳或防止潮气吸收或凝露的内部加热提供的保护，设备暴露环境的污染等级可能与设备位于场所宏观环境污染等级不同。
爆炸explosion
因氧化反应或其他放热反应而引起的压力和温度骤升的现象。[GB/T2900.35—1998，定义3.14]4
防护等级degreeofprotection
GB/T4776-2008
按标准规定的检验方法，外壳对接近危险部件、防止固体异物进人或水进入所提供的保护程度。3.1.36
IP代码IPcode
表明外壳对人接近危险部件、防止固体异物或水进人的防护等级以及与这些防护有关的附加信息的代码系统。
绝缘性能insulationproperty
导体由于被绝缘而获得的全部性能。[GB/T2900.1—1992，定义5.3.27]3.1.38
绝缘材料insulationmaterial
所有用于使器件绝缘的材料。
[GB/T2900.1—1992定义5.3.26]3.1.39
绝缘结构insulation system
一种或几种绝缘材料的组合。根据电气设备的特点和尺寸要求，将它与导体部件设计成为一个整体，用以隔绝有电位差的导电部分。注：一台电气设备中允许有儿种不同的绝缘结构。3.1.40
基本绝缘
basicinsulation
带电部分上对防触电起基本保护作用的绝缘。［GB/T2900.1—1992，定义6.0.15]3.1.41Www.bzxZ.net
附加绝缘supplementaryinsulation为了在基本绝缘损坏的情况下防止触电，而在基本绝缘之外使用的独立绝缘。[GB/T2900.1--1992,定义6.0.16]3.1.42
双重绝缘doubleinsulation
同时具有基本绝缘和附加绝缘的绝缘。[GB/T2900.1—1992,定义6.0.17]3.1.43
加强绝缘reinforcedinsulation相当于双重绝缘保护程度的单独绝缘结构。[GB/T2900.1—1992，定义6.0.18]3.1.44
外壳enclosure
能防止设备受到某些外部影响，并在各个方向防止直接接触的设备部件。3.1.45
防护罩protectivecover
为防止意外接触可能发现危险的部件所提供的外壳的一部分或挡板。5
GB/T4776—2008
保护遮栏
barrier
保护拦
对任何经常接近的方向的直接接触起防护作用的部件或设施，［IEC60050-826：2004，定义826-12-23]3.1.47
保护阻挡物obstacle
防止无意识的直接接触，但不防止有意识的直接接触的部件。[IEC60050-826：2004定义826-12-2473.1.48
隔离isolate
a）使一个器件或电路与另外的器件或电路完全断开。b）用隔开的办法提供一种规定的防护等级以隔开任何带电的电路。3.1.49
绝缘材料正常工作条件
normal duty conditions of insulating material没有导电材料沉积耳承受长时间电气应力的，或有轻微导电材料沉积且承受短时电气应力的工作条件3.1.50
绝缘材料严酷工作条件severedutyconditionsofinsalatingmaterial有轻微导电材料沉积且承受长时间电气应力的，或有严重导电材料沉积且承受短时电气应力的工作条件。
绝缘材料特别严酷工作条件extra-severedutyconditionsofinsulatingmaterial有严重导电材料沉积且承受长时间电气应力的，或有特别严重导电材料沉积且承受短时电气应力的工作条件。
安全标志safetymarking
由安全色、几何图形、图形符号和文字构成的标志，用以表达特定的安全信息。3.1.53
补充标志supplementarymarking必须与安全标志同时使用，对安全标志进行文字说明的标志。3.1.54
安全色safetycolour
表达安全信息的颜色，如表示禁止、警告、指令、提示等。3.1.55
电磁环境electromagneticenvironment存在于给定场所的所有电磁现象的总和。[GB/T4365—2003，定义161-01-01]3.1.56
电磁噪声electromagneticnoise一种明显不传送信息的时变电磁现象，它可能与有用信号叠加或组合。［GB/T4365-2003，定义161-01-02]3.1.57
电磁骚扰electromagnetic disturbanceGB/T4776—2008
任何可能引起装置、设备或系统性能降低或者对生物或非生物产生不良影响的电磁现象。[GB/T4365--2003，定义161-01-05]3.1.58
电磁干扰electromagneticinterferenceEMI
电磁骚扰引起的设备、传输通道或系统性能的下降。[GB/T4365—2003，定义161-01-06]3.1.59
electromagnetic compatibility电磁兼容性
设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
［GB/T4365—2003,定义161-01-07]3.1.60
电磁辐射electromagneticradiationa）能量以电磁波形式由源发射到空间的现象。b）能量以电磁波形式在空间传播。［GB/T4365—2003，定义161-01-10]3.1.61
保护的可靠性reliabilityofprotection在给定条件下的给定时间间隔内，保护能完成所需功能的概率。［GB/T2900.49—2004，定义448-12-05]3.1.62
危险带电部分hazardous-live-part在特定条件下可以导致伤害性电击的带电部分。『IEC60050-826：2004.定义826-12-133.1.63
线对地短路line-to-earthshort-circuit在稳定接地中性系统或阻抗接地中性系统中，线导体和大地之间的短路。注：例如，可以通过接地导体和接地电极形成线对地短路。3.1.64
线间短路line-to-lineshort-circuit两个或多个线导体之间的短路，无论是否与线对地短路在同一位置发生。［IEC60050-826：2004，定义826-14-123.1.65
安全技术措施safetytechnicalmeasures所有为了避免危险而采取结构上和/或说明的措施。分为直接、间接和提示性安全技术措施。3.1.66
专门安全技术措施professionalsafetytechnicalmeasures专门安全技术手段
所有在电气设备中，不设附加功能就能达到和保证无危险应用的措施。GB/T4776—2008
3.2安全要素
过电流
over-current
其值超过最高额定值的电流。
[GB/T2900.1—1992,定义5.3.20]3.2.2
过电压over-yoltage
其值超过最高额定值的电压。
[GB/T2900.1-1992,定义5.3.19]3.2.3
过载量overloadquantity
实际负载超过额定负载的部分。[GB/T2900.1—1992,定义5.4.42]3.2.4
Etouchvoltage
接触电压
人体同时触及的两点之间意外出现的电压。[GB/T2900.1--1992,定义6.0.4]注1：按惯例，此术语仅用在与间接接触保护有关的方面。注2：在某些情况下，接触电压值可能受到触及这些部分的人的阻抗的明显影响。3.2.5
跨步电压stepvoltage
人站立在有电流流过的大地上，加于两足之间的电压。[GB/T2900.1—1992，定义6.0.5]3.2.6
特低电压
extra-lowvoltage
不超过GB/T18379所规定的区段I（bandI）相关电压限值的电压。3.2.7
安全特低电压
safety extra-low voltage
用安全隔离变压器或具有独立绕组的变流器与供电干线隔离开的电路中，导体之间或任何个导体与地之间有效值不超过50V的交流电压。[GB/T2900.1—1992,定义6.0.6］3.2.8
voltage to earth
对地电压
带电体与大地之间的电位差（大地电位为零）。3.2.9
overvoltagetoearth
对地过电压
高于正常对地峰值电压（对应于最高系统电压)，以峰值电压表示的对地电压。3.2.10
电击电流shockcurrent
通过人体或动物体并具有可能引起病理、生理效应特征的电流。8
故障电流faultcurrent
由绝缘损坏或绝缘被短接而造成的电流。3.2.12
剩余电流
residual current
存在于所有带电导体，在电气装置电路中特定点上的电流代数值总和。3.2.13
过载电流（电路的）overloadcurrent（ofacircuit）在没有电气故障情况下电路中发生的过电流。3.2.14
短路电流
short-circuitcurrent
在电路中，由于故障而造成短路时所产生的过电流。3.2.15
人体总阻抗totalimpedanceof thehumanbody人的体内阻抗与皮肤阻抗的矢量和。3.2.16
安全阻抗safetyimpedance
GB/T4776—2008
连接于带电部分与易导电部分之间的阻抗，其值可在设备正常使用和可能发生故障的情况下，把电流限制在安全值以内，并在设备的整个寿命期间保持其可靠性。[GB/T2900.1—1992,定义6.0.19]3.2.17
绝缘电阻insulation resistance用绝缘材料隔开的两个导电体之问，在规定条件下的电阻。[GB/T2900.1--1992,定义5.3.28]3.2.18
介质强度dielectric strength
材料能承受而不致遭到破坏的最高电场强度。［GB/T2900.11992,定义3.4.60］3.2.19
泄漏电流leakagecurrent
由于绝缘不良而在不应通电的路径中流过的电流，[GB/T2900.1—1992,定义5.3.31]3.2.20
介质损耗dielectricloss
电介质从时变电场中吸收并以热的形式耗散的功率。[GB/T2900.1—1992,定义3.4.14]3.2.21
损耗角（在正弦波的情况下）lossangle（undersinusoidalcondition）其正切为有功功率与无功功率绝对值之比。3.2.22
品质因数qualityfactor
Q因数Qfactor
无功功率的绝对值与有功功率之比，即损耗角正切的倒数。9
