【国家标准(GB)】 农药喷雾机(器)田间操作规程及喷洒质量评定

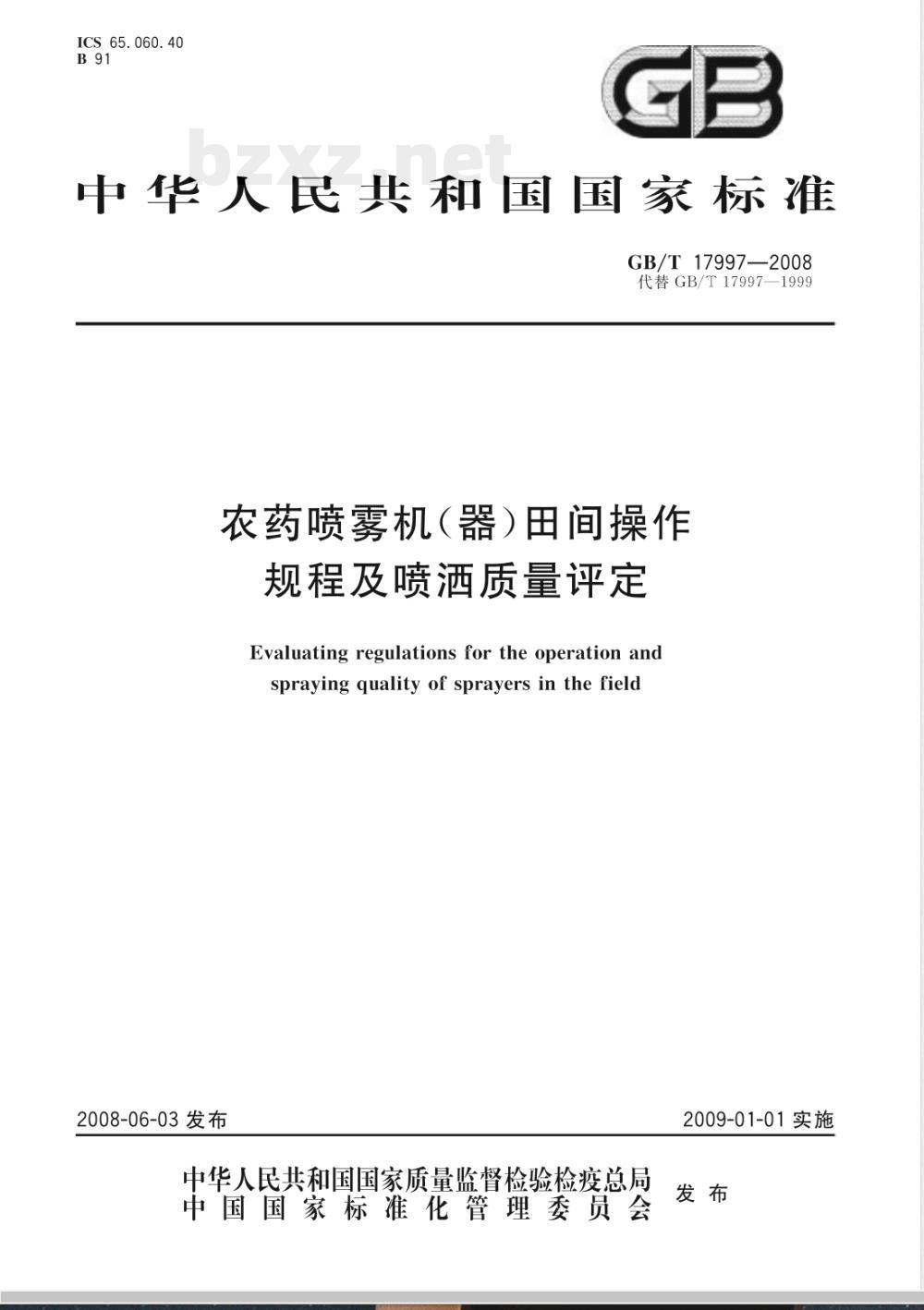

ICS 65.060.40
中华人民共和国国家标准
GB/T17997—2008
代替GB/T17997—1999
农药喷雾机（器）田间操作
规程及喷酒质量评定
Evaluating regulations for the operation andspraying quality of sprayers in the field2008-06-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标淮化管理委员会
2009-01-01实施
GB/T 17997—2008

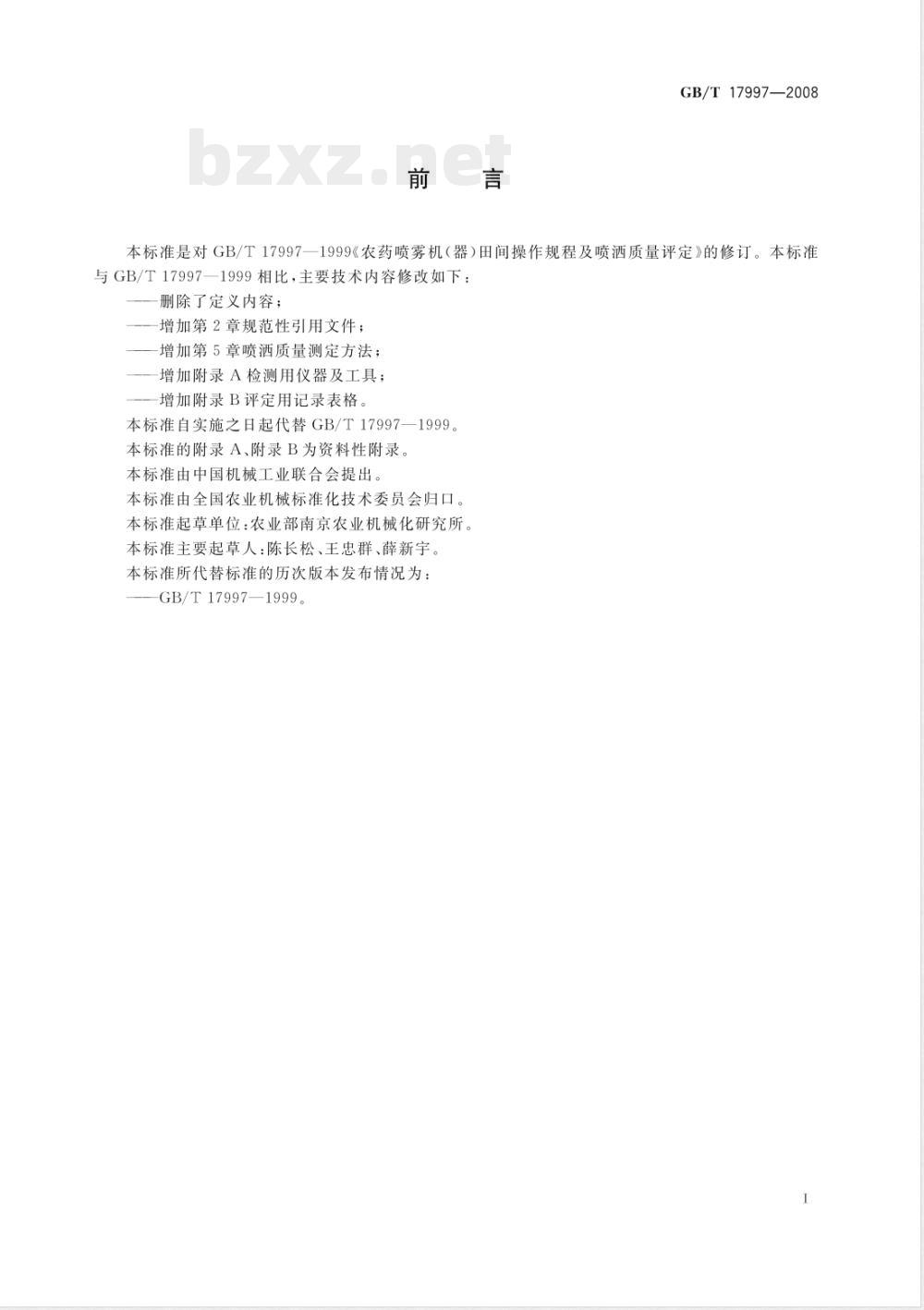

本标准是对GB/T17997一1999《农药喷雾机（器）田间操作规程及喷洒质量评定》的修订。本标准与GB/T17997一1999相比，主要技术内容修改如下：删除了定义内容；
增加第2章规范性引用文件；
增加第5章喷洒质量测定方法；
增加附录A检测用仪器及工具；
增加附录B评定用记录表格
本标准自实施之日起代替GB/T17997—1999。本标准的附录A、附录B为资料性附录本标准由中国机械工业联合会提出，本标准由全国农业机械标准化技术委员会归口。本标准起草单位：农业部南京农业机械化研究所。本标准主要起草人：陈长松、王忠群、薛新宇。本标准所代替标准的历次版本发布情况为：GB/T17997—1999。

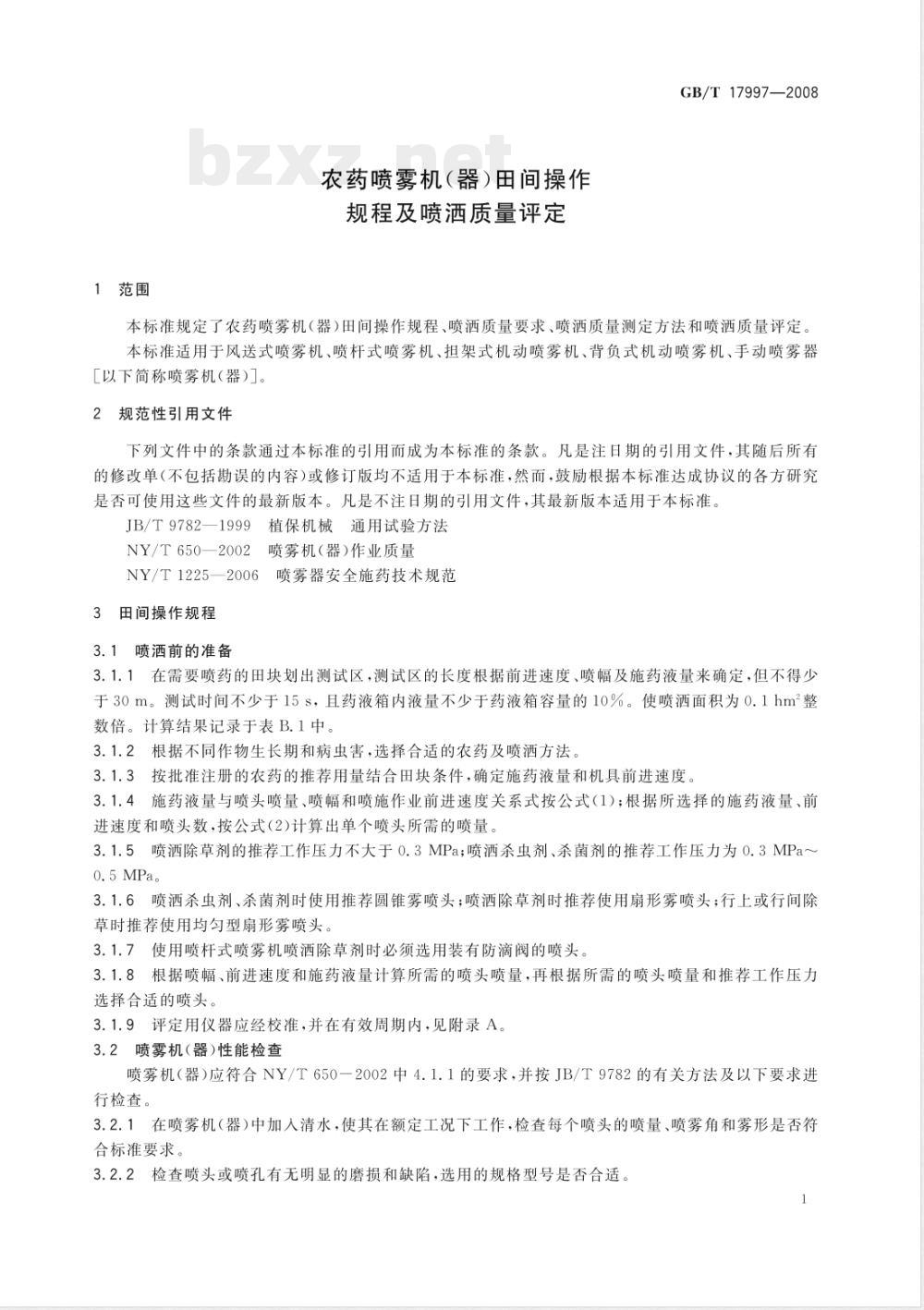

1范围
农药喷雾机（器）田间操作
规程及喷洒质量评定
GB/T17997—2008
本标准规定了农药喷雾机（器）田间操作规程、喷洒质量要求、喷洒质量测定方法和喷洒质量评定本标准适用于风送式喷雾机、喷杆式喷雾机、担架式机动喷雾机、背负式机动喷雾机、手动喷雾器［以下简称喷雾机（器)]。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T9782—1999植保机械通用试验方法NY/T650—2002喷雾机（器）作业质量NY/T1225—2006喷雾器安全施药技术规范3由间操作规程
3.1喷洒前的准备
3.1.1在需要喷药的田块划出测试区，测试区的长度根据前进速度、喷幅及施药液量来确定，但不得少于30m。测试时间不少于15s，且药液箱内液量不少于药液箱容量的10%。使喷洒面积为0.1hm2整数倍。计算结果记录于表B.1中。3.1.2根据不同作物生长期和病虫害，选择合适的农药及喷酒方法。3.1.3按批准注册的农药的推荐用量结合田块条件，确定施药液量和机具前进速度3.1.4施药液量与喷头喷量、喷幅和喷施作业前进速度关系式按公式（1）；根据所选择的施药液量、前进速度和喷头数，按公式(2)计算出单个喷头所需的喷量。3.1.5喷洒除草剂的推荐工作压力不大于0.3MPa；喷洒杀虫剂、杀菌剂的推荐工作压力为0.3MPa～0.5MPa.
3.1.6喷洒杀虫剂、杀菌剂时使用推荐圆锥雾喷头；喷洒除草剂时推荐使用扇形雾喷头；行上或行间除草时推荐使用均匀型扇形雾喷头。3.1.7使用喷杆式喷雾机喷洒除草剂时必须选用装有防滴阀的喷头。3.1.8根据喷幅、前进速度和施药液量计算所需的喷头喷量，再根据所需的喷头喷量和推荐工作压力选择合适的喷头。
3.1.9评定用仪器应经校准，并在有效周期内，见附录A。3.2喷雾机（器）性能检查
喷雾机（器）应符合NY/T650一2002中4.1.1的要求，并按JB/T9782的有关方法及以下要求进行检查。
3.2.1在喷雾机（器）中加入清水，使其在额定工况下工作，检查每个喷头的喷量、喷雾角和雾形是否符合标准要求。
3.2.2检查喷头或喷孔有无明显的磨损和缺陷，选用的规格型号是否合适1
GB/T 17997—2008
3.2.3喷杆式喷雾机各喷头间喷量的差异不得大于喷量平均值的10%；在说明书规定的工作压力下工作时，喷杆上喷头的喷量分布均匀性变异系数不得大于15%。对喷雾角及雾形有明显差异，喷量大于喷头喷量平均值20%以上的单只喷头，应予以更换3.2.4喷雾机（器）正常工作后，在0.3MPa压力下关闭截流阀20s后，在1min内，允许2～3个喷头滴漏液总量不得大于10滴，单只喷头滴液量不得大于3滴。3.2.5调压安全阀应灵敏、可靠
3.3实际施药液量的校核与调整
实际施药液量的调整按5.1进行，如果不符合预定施药液量需进行调整。3.3.1施药液量的变动量在10%～25%变化时，用改变作业速度的方法来调整施药液量。3.3.2施药液量的变动量大于25%时，应更换喷头或喷嘴3.3.3施药液量的变动量范围小于10%时，可在推荐的喷头压力范围内改变工作压力来调整施药液量，但喷头的喷雾角和雾形不应过分受到影响。3.4田间安全操作
3.4.1应在顺风速低于8km/h，温度低于32℃时进行喷洒作业。不允许逆风作业。3.4.2操作者应穿戴适用、安全的防护服和用具，使人体不接触药液。3.4.3喷洒作业结束后，将喷雾机（器）在田间生产用水区就地充分清洗后，将洗液喷洒在已用药地块方可带回存放。严禁将喷雾机（器)带回生活区清洗3.4.4喷洒作业结束后的其他处理工作还应符合NY/T1225一2006的有关要求。4喷洒质量要求
4.1一般要求
4.1.1施药液量误差率
喷雾机（器）在额定工作压力下喷雾时，施药液量误差率应不大于10%。4.1.2喷雾性能
机具在额定工作压力下工作时雾滴连续、均匀，雾形完整。4.2喷洒质量要求
4.2.1药液附着率
采用低容量喷雾治虫时，喷酒在作物叶面上的雾粒数应不小于25粒/cm2；a）
防病时，喷洒在作物上的雾粒数应不小于70粒/cm2；b）Www.bzxZ.net
采用超低容量喷雾防虫或治病时，喷洒在作物上的雾粒数应不小于10粒/cm2；c）
d）采用风送喷雾防虫或治病时，喷洒在作物上的雾粒数应不小于25粒/cm2；e）采用常量喷雾防虫或治病时，喷洒在作物上的雾粒数应不小于30粒/cm2。4.2.2雾化性能
喷雾机（器)在额定工作压力下喷雾时雾滴应连续、均匀，雾形完整。5喷酒质量测定方法
5.1实际施药液量的测定
5.1.1方法1（按作业要求速度）a）精确测定从一个或多个喷头的液体流量；b）测出在运行一段距离的总喷量，然后按公式（1)计算出实际施药液量。5.1.2方法2
按5.1.1b）方法作业后，重新将药液箱装满到相同水平的位置上，由加入量测定实际施药液量。施药液量与喷头喷量、喷幅和喷施作业前进速度的关系按公式（1)所示：2
式中：
施药液量，单位为升每公项（L/hm2）：600：
在喷雾机（器）喷幅范围内各个喷头的总喷量，单位为升每分钟（L/min）；Q
S前进速度，单位为千米每小时（km/h）；W-
喷雾机（器）喷幅，单位为米（m）：喷头数；
q—每个喷头的喷量，单位为升每分钟（L/min）。根据所选择的施药液量、前进速度和喷头数，计算出单个喷头所需的喷量：q
5.2施药液量误差率测定
施药液量的误差率按公式（3)计算。结果记入表B.1。u
式中：
施药液量误差率，%。
9 × 100
q—实际施药液量，单位为升每分钟（L/min)；预定施药液量，单位为升每分钟（L/min）。5.3药液附着性能测定
5.3.1取样方法
应按机具的施药方式及不同作物，采用如下取样方法：GB/T17997—2008
..（1)
·（2）
高大植株（如橡胶树、果树等），选取有代表性高度的三株，在每株树冠（上、中、下）的每等高平a）
面内均布10个点进行观察。
b）一般作物（如玉米、高粱、棉花、水稻、小麦等作物的中、后期），在喷幅范围内，每隔1～2行作为一个点，每点选取10株（连续或间隔选取）。每株在其最高处（上）、株高3/4处（中）、株高1/4处（下）进行观察。
低矮作物（如各种作物的苗期、山芋、花生等），在喷幅范围内，每隔1～2行，作为一个点，每点选取10株（连续或间隔选取），每株随机观察一处。5.3.2测试方法
在药液喷洒后未干燥前，迅速观察取样点，记录药液附着分级情况如下。0级：无药液附着；
1级：药液附着面积为观察面积的1/4以下（如是观察叶片，则为1/4的叶面积有药液附着）（以下同）；
2级：药液附着面积为观察面积的1/2以下；3级：药液附着面积为观察面积的3/4以下；4级：全部附着药液。
5.3.3药液附着率计算
按公式（4)分别计算叶面、叶背附着率。结果记入表B.2附着率 = (1级叶片数×1)±(2 级叶片数2)±(3级叶片数×3)±(4级叶片数×4)×100%观察叶片总数×4
GB/T17997—2008
5.3.4风送喷雾和低容量喷雾测定采用纸卡法，即在每一观察处固定纸卡（2cm×5cm毫米格纸），在喷洒的药液中加1%（质量比）黑色染料，在喷药后收回纸卡，以5～10倍手持放大镜观察，每纸卡上可根据雾滴多少，全部或部分读取：并计算平均每平方厘米面积上的雾滴数。结果记人表B.36喷酒质量评定
6.1评定项目及合格指标
6.1.1施药液量误差率
喷雾机（器）在额定工作压力下喷雾时，施药液量误差率不大于10%时判定为合格；施药液量误差率大于10%时判定为不合格。
6.1.2喷雾性能
机具在额定工作压力下工作时雾滴连续、均匀，雾形完整判定为合格：机具在额定工作压力下工作时雾滴不连续、均匀，雾形不完整判定为不合格。6.1.3药液附着率
a）采用低容量喷雾治虫时，喷洒在作物叶面上的雾粒数不小于25（粒/cm）时判定为合格；小于25（粒/cm2）时判定为不合格。防病时，喷洒在作物上的雾粒数不小于70（粒/cm2）时判定为合格；小于70（粒/cm）时判定为b）
不合格。
c）采用超低容量喷雾防虫或治病时，喷洒在作物上的雾粒数不小于10（粒/cm2）时判定为合格；小于10（粒/cm2）时判定为不合格。采用风送喷雾防虫或治病时，喷酒在作物上的雾粒数不小于25（粒/cm2）时判定为合格；小于d)
25（粒/cm2）时判定为不合格。e）采用常量喷雾防虫或治病时，喷酒洒在作物上的雾粒数不小于30（粒/cm）时判定为合格；小于30（粒/cm2）时判定为不合格。6.2合格评定
施药液量误差率、雾化性能、药液附着率分别满足6.1.1、6.1.2、6.1.3中合格指标时，评定结果为合格。
6.3不合格评定
施药液量误差率、雾化性能、药液附着率有一项或一项以上不满足6.1.1、6.1.2、6.1.3中合格指标时，评定结果为不合格。
6.4喷酒质量的最终效果评价应结合防治的生物学效果确定。主要检测仪器及工具
（资料性附录）
检测用仪器及工具
卷尺：长度25m、50m，分度值0.01m；b）
标杆或旗子；
显微镜或荧光分析仪；
坐标纸；
容量为1L、2L、5L的容器，分度值为10mL；精密压力表，量程：（0～1.0)MPa；电子秒表。
GB/T17997—2008
GB/T 17997—2008
施药液量误差率记录表
施药液量误差率记录表见表B.1。机具型号：
试验地点：
试验地点
工作压力/MPa
药液附着状况测定表
药液附着状况测定表见表B.2。
机具名称型号
机组行进速度：
施药液量：
药剂名称及浓度：
叶片数
各部位附着率/%
总附着率/%
附录B
（资料性附录）
评定用记录表格
制造单位：
试验日期：
施药液量/（L/min）
预定施药液量/
(L/min)
作物名称：
株(行)距：
果枝层：
注：本表以测定药液在棉花叶片上附着状况为例，试验地点
平均施药液量/
(L/min)
环境温度：
空气相对湿度：
作物检查部位
误差率
雾滴附着状况测定表
雾滴附着状况测定表见表B.3。
机具名称型号
机组行进速度：
施药液量：
药剂名称及浓度：
每平方厘米雾滴数
有效叶片占总叶片数*/%
0个雾滴叶片占总叶片数/%
作物名称：
株(行)距：
果枝层：
a有效叶片：喷洒在作物叶片上单位面积上的雾滴数试验地点
GB/T 17997—2008
环境温度：
空气相对湿度：
植株检查部位
