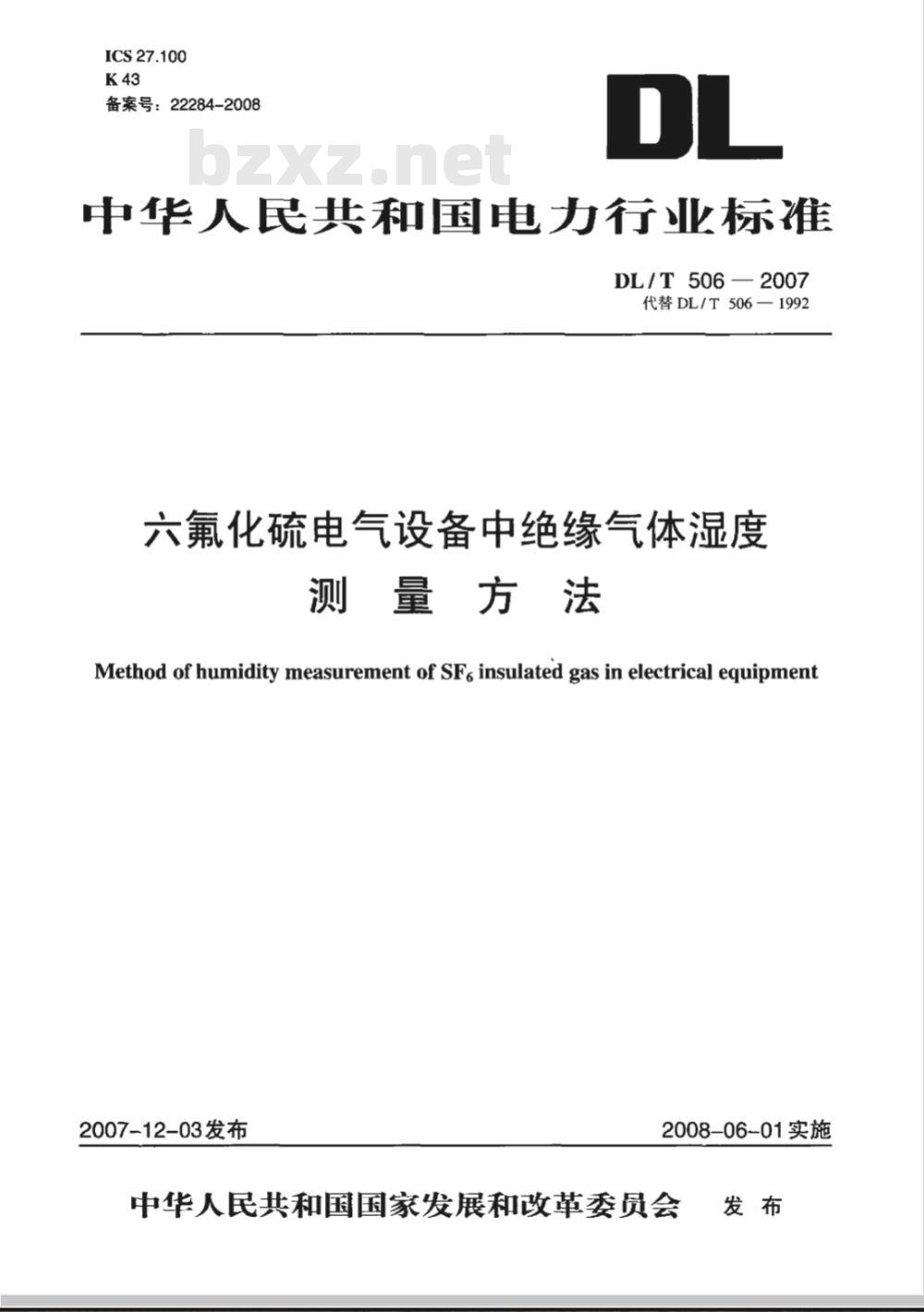

【电力行业标准(DL)】 六氟化硫电气设备中绝缘气体湿度测量方法

ICS27.100
备案号：22284-2008
中华人民共和国电力行业标准www.bzxz.net
DL/T506—2007
代替DL/T506—1992
六氟化硫电气设备中绝缘气体湿度，测量方法
Method of humidity measurement of SF insulated gas in electrical equipment2007-12-03发布
2008-06-01实施
中华人民共和国国家发展和改革委员会发布

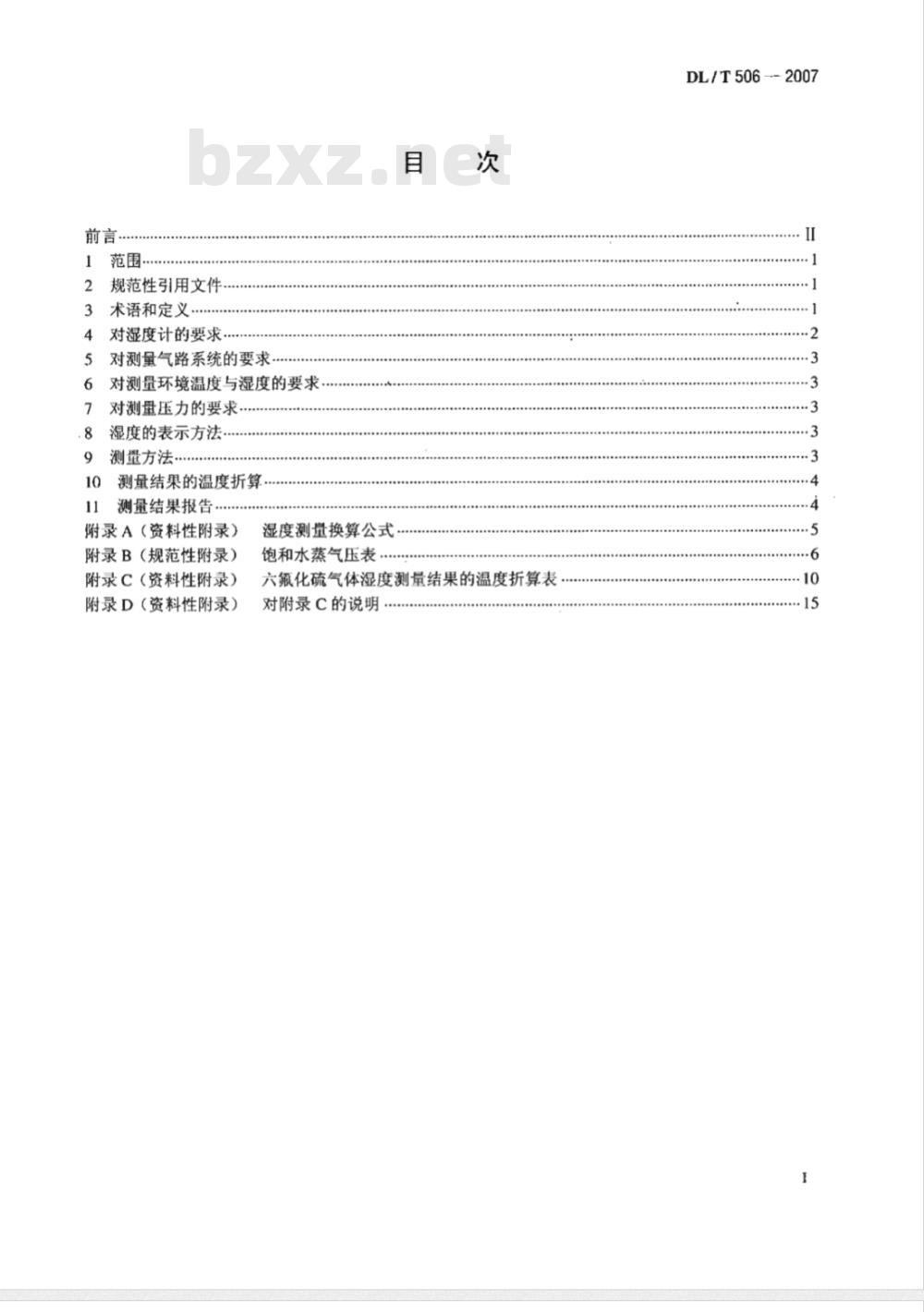

规范性引用文件
术语和定义
对湿度计的要求
对测量气路系统的要求
对测量环境温度与湿度的要求，对测量压力的要求，
湿度的表示方法
测量方法，
测量结果的温度折算
测量结果报告
附录A（资料性附录）
附录B（规范性附录）
附录C（资料性附录）
附录D（资料性附录）
湿度测量换算公式
饱和水蒸气压表
六氟化硫气体湿度测量结果的温度折算表对附录C的说明
DL/T 506--2007
DL/T506
6—2007

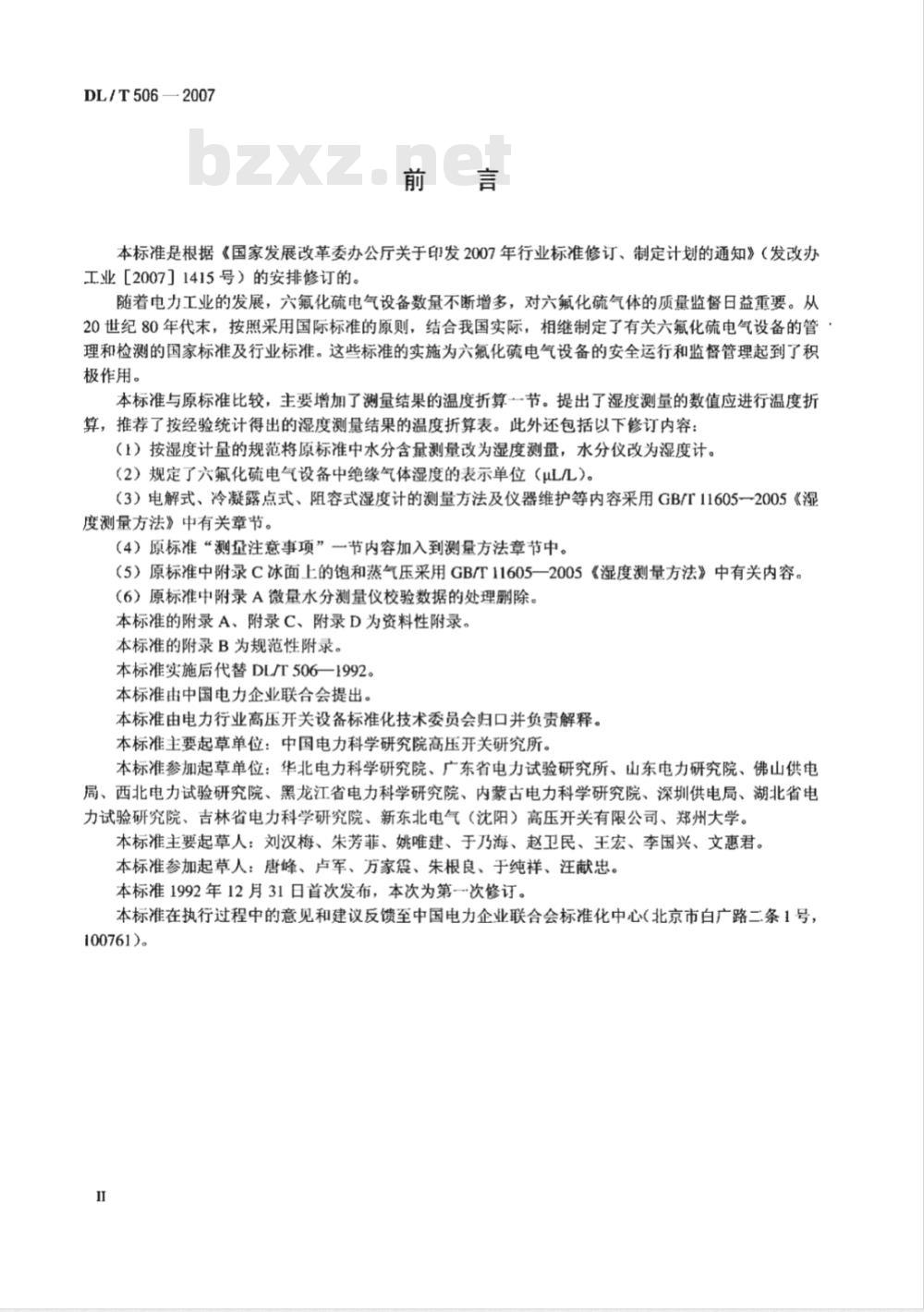

本标准是根据《国家发展改革委办公厅关于印发2007年行业标准修订、制定计划的通知》（发改办工业［2007】1415号）的安排修订的。随着电力工业的发展，六氟化硫电气设备数量不断增多，对六氟化硫气体的质量监督日益重要。从20世纪80年代末，按照采用国际标准的原则，结合我国实际，相继制定了有关六氟化硫电气设备的管理和检测的国家标准及行业标准。这些标准的实施为六氟化硫电气设备的安全运行和监督管理起到了积极作用。
本标准与原标准比较，主要增加了测量结果的温度折算一节。提出了湿度测量的数值应进行温度折算，推荐了按经验统计得出的湿度测量结果的温度折算表。此外还包括以下修订内容：（1）按湿度计量的规范将原标准中水分含量测量改为湿度测量，水分仪改为湿度计。（2）规定了六氟化硫电气设备中绝缘气体湿度的表示单位（μL/L）。（3）电解式、冷凝露点式、阻容式湿度计的测量方法及仪器维护等内容采用GB/T11605一2005《湿度测量方法》中有关章节。
（4）原标准“测量注意事项”一节内容加入到测量方法章节中。（5）原标准中附录C冰面上的饱和蒸气压采用GB/T11605一2005《湿度测量方法》中有关内容。（6）原标准中附录A微量水分测量仪校验数据的处理删除。本标准的附录A、附录C、附录D为资料性附录。本标准的附录B为规范性附录。
本标准实施后代替DL/T506一1992。本标准由中国电力企业联合会提出。本标准由电力行业高压开关设备标准化技术委员会归口并负责解释。本标准主要起草单位：中国电力科学研究院高压开关研究所。本标准参加起草单位：华北电力科学研究院、广东省电力试验研究所、山东电力研究院、佛山供电局、西北电力试验研究院、黑龙江省电力科学研究院、内蒙古电力科学研究院、深圳供电局、湖北省电力试验研究院、吉林省电力科学研究院、新东北电气（沈阳）高压开关有限公司、郑州大学。本标准主要起草人：刘汉梅、朱芳菲、姚唯建、于乃海、赵卫民、王宏、李国兴、文惠君。本标准参加起草人：唐峰、卢军、万家袭、朱根良、于纯祥、汪献忠。本标准1992年12月31日首次发布，本次为第一次修订。本标准在执行过程中的意见和建议反馈至中国电力企业联合会标准化中心（北京市白广路二条1号，100761)。

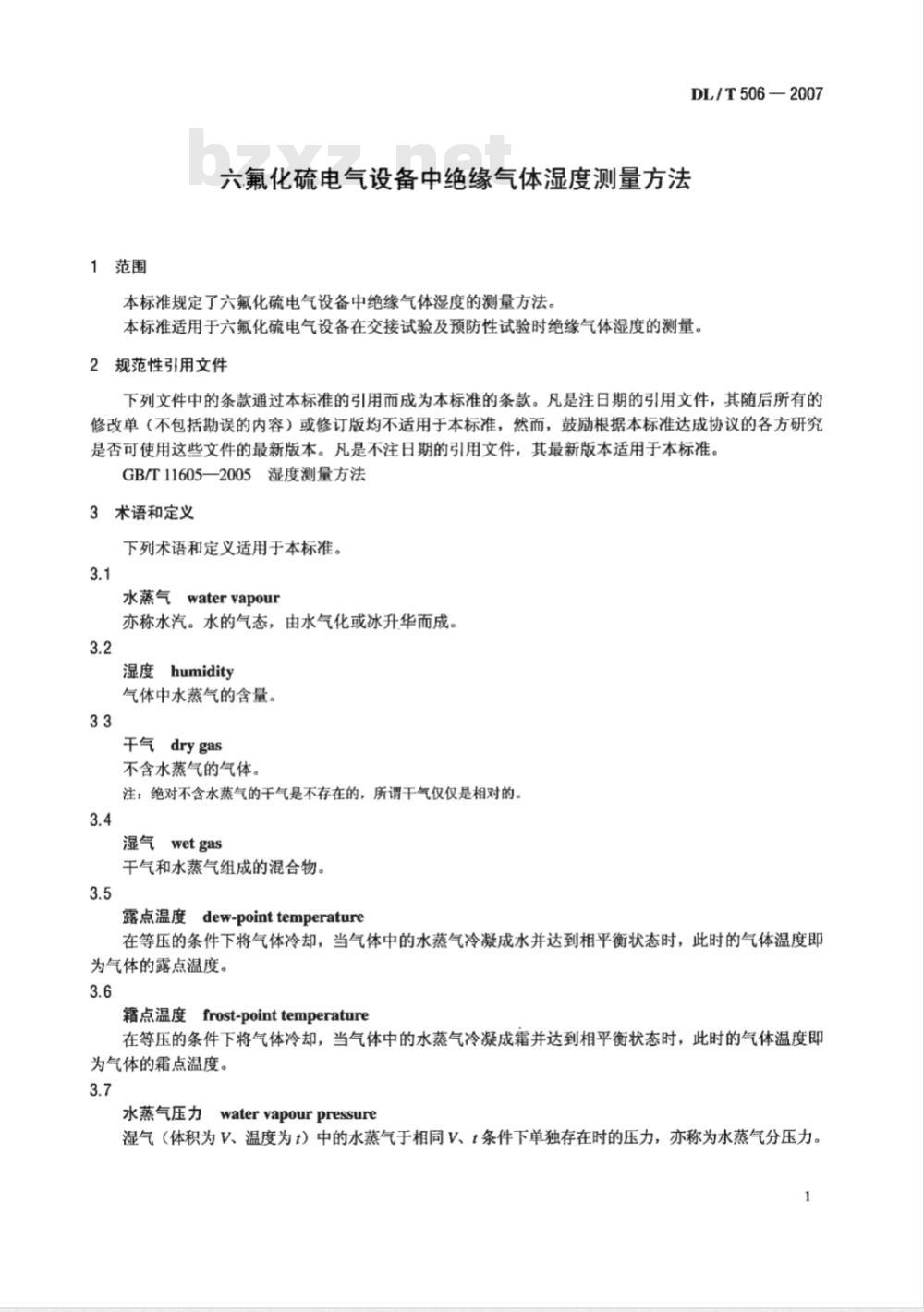

1范围
六氟化硫电气设备中绝缘气体湿度测量方法本标准规定了六氟化硫电气设备中绝缘气体湿度的测量方法。DL/T506—2007
本标准适用于六氟化硫电气设备在交接试验及预防性试验时绝缘气体湿度的测量。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T11605—2005湿度测量方法
3术语和定义
下列术语和定义适用于本标准。3.1
水蒸气watervapour
亦称水汽。水的气态，由水气化或冰升华而成。3.2
湿度humidity
气体中水蒸气的含量。
干气drygas
不含水蒸气的气体。
注：绝对不含水蒸气的干气是不存在的，所谓干气仅仅是相对的。3.4
湿气wetgas
干气和水蒸气组成的混合物。
露点温度dew-pointtemperature在等压的条件下将气体冷却，当气体中的水蒸气冷凝成水并达到相平衡状态时，此时的气体温度即为气体的露点温度。
霜点温度frost-pointtemperature在等压的条件下将气体冷却，当气体中的水蒸气冷凝成霜并达到相平衡状态时，此时的气体温度即为气体的霜点温度。
watervapourpressure
水蒸气压力
湿气（体积为V、温度为t）中的水蒸气于相同V、t条件下单独存在时的压力，亦称为水蒸气分压力。1
DL/T506—2007

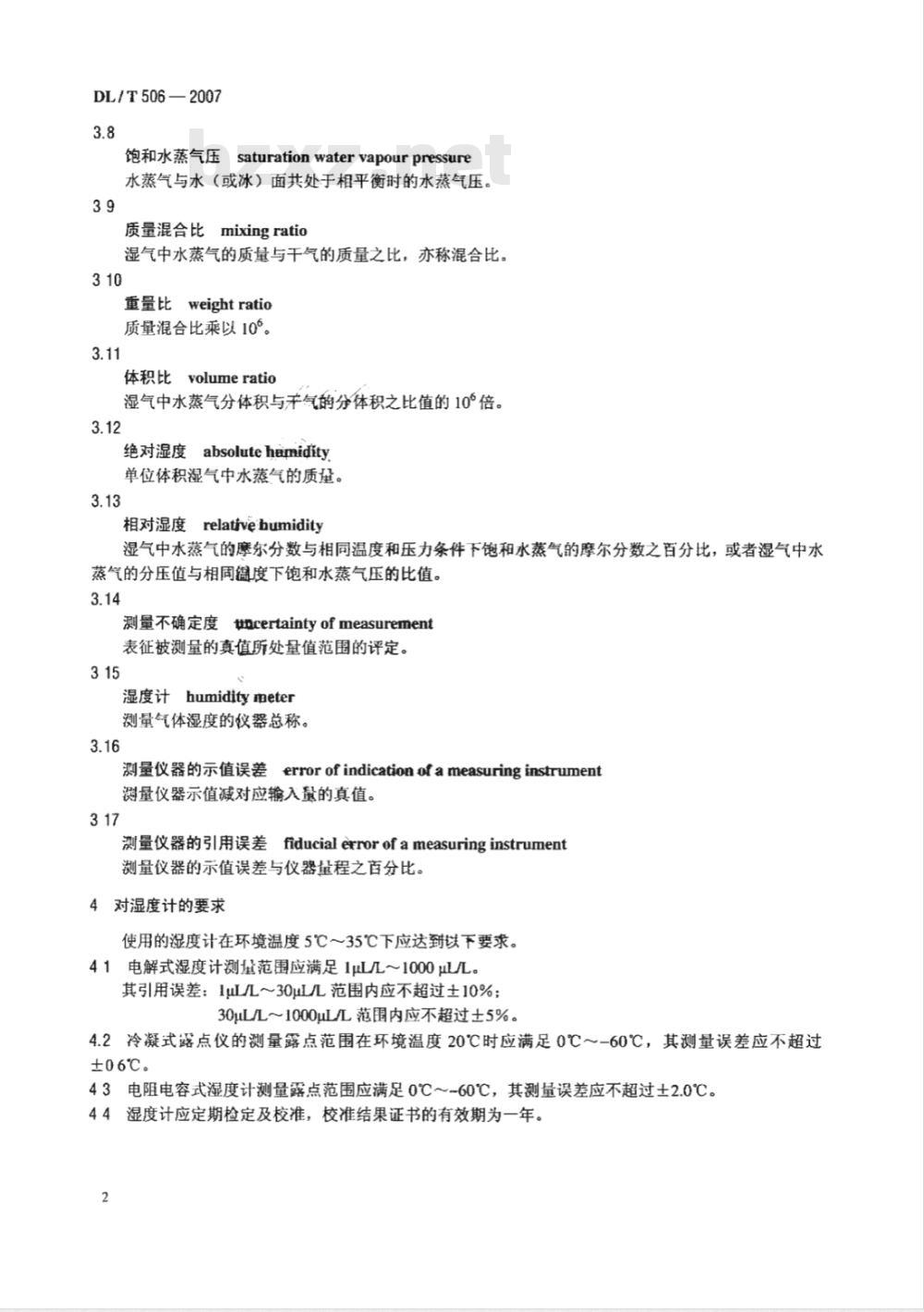

饱和水蒸气压saturationwatervapourpressure水蒸气与水（或冰）面共处于相平衡时的水蒸气压。39
质量混合比mixingratio
湿气中水蒸气的质量与干气的质量之比，亦称混合比。310
重量比weightratio
质量混合比乘以10%。
体积比volumeratio
湿气中水蒸气分体积与干气的分体积之比值的10°倍3.12
绝对湿度absolutehaimidity
单位体积湿气中水蒸气的质量。3.13
relativehumidity
相对湿度
湿气中水蒸气的摩尔分数与相同温度和压力条件下饱和水蒸气的摩尔分数之百分比，或者湿气中水蒸气的分压值与相同蕴度下饱和水蒸气压的比值。3.14
tncertaintyofmeasurement
测量不确定度
表征被测量的真值所处量值范围的评定。315
湿度计humidity审eter
测量气体湿度的仪器总称。
errorof indication ofameasuringinstrument测量仪器的示值误差
测量仪器示值减对应输入量的真值。317
测量仪器的引用误差fiducialerrorofameasuringinstrument测量仪器的示值误差与仪器量程之百分比。4对湿度计的要求
使用的湿度计在环境温度5℃～35℃下应送到该下要求，41电解式湿度计测量范围应满足1L几～1000μL。其引用误差：1uL/L～30uL范围内应不超过±10%；30uL/L～1000uL/L范围内应不超过士5%。4.2冷凝式露点仪的测量露点范围在环境温度20℃时应满足0℃～-60℃，其测量误差应不超过±06℃。
43电阻电容式湿度计测量露点范围应满足0℃～~60℃，其测量误差应不超过土2.0℃。44湿度计应定期检定及校准，校准结果证书的有效期为一年。2
5对测量气路系统的要求
DL/T506—2007
51测量管路必须用不锈钢管、铜管或聚四氟乙烯管，壁厚不小于1mm，内径为2mm～4mm。管道内壁应光滑清洁，不允许使用高弹性材质的管道，如橡皮管、聚氯乙烯管等。5.2接头应采用金属材料，内垫用金属垫片或用聚四氟乙烯垫片，接头应清洁，焊剂和油脂等污染物应清除掉。
5.3不锈钢管道的清洗。
未经使用或严重污染的不锈钢管道必须清洗后使用，清洗时，用5%的热磷酸三钠冲洗，用蒸馏水冲洗至中性，再用无水乙醇冲洗，然后用高纯氮气吹干后将管两端封好备用。5.4聚四氟乙烯管的清洗。
未经使用的聚四氟乙烯管，一般先用蒸馅水冲洗干净，再用无水乙醇冲洗一次，然后用高纯氮气吹干后，将其两端封好备用。
5.5测量管路和接头与设备连接前，各接头和管路部分可用500W以上的吹风机，用热风吹干后，再与仪器连接。
5.6测量仪器的气体出口应该配有5m以上的排气管，防止大气中的水分影响测量结果，同时避免测试人员受到六氟化硫气体的污染。室内测量时必须通风。6对测量环境温度与湿度的要求
a）环境温度：5℃～35℃（尽可能在10℃～30℃间测量）；b）相对湿度：不大于85%。
7对测量压力的要求
7.1推荐在常压下测量。
7.2在仪器允许的条件下也可在设备压力下测量，设备压力下测量的计算参见附录A。8湿度的表示方法
气体湿度规定用体积比来表示。湿度计测出的露点值，按附录B查出过冷却水（露）面或冰面的饱和水燕气压，按附录A计算出体积比，单位为μLL。注：可使用结露观察镜来判断镜面结露形态。9测量方法
六氟化硫电气设备中气体湿度可以用电解式、冷凝露点式、电阻电容式湿度计测量。采用导入式的取样方法，取样点必须设置在足以获得代表性气体的位置并就近取样。测量时将湿度计与待检测设备用气路接口连接，连接方法参见图1。网
1一待测电气设备；2一气路接口（连接设备与仪器）：3一压力表；4—仪器入口阎门：5一湿度计：6仪器出口阀门（可选）图1测量气路连接图
DL/T506—2007
9.1电解式湿度计测量方法见GB/T116052005中的7电解法。92冷凝露点式湿度计测量方法见GB/T11605一2005中的4冷凝露点法。9.3电阻电容式湿度计测量方法见GB/T11605一2005中的6电阻电容法。9.4测量注意事项。
9.4.1测量时缓慢开启气路阀门，仔细调节气体压力和流速。测量过程中要保持测量流量的稳定。并随时监测被测设备的气体压力，防止气体压力异常下降。9.4.2测量完毕后，仪器应该用干燥氮气吹15min20min后将仪器关闭，把仪器气路进出口封好备用。9.4.3在安全措施可靠的条件下，可在设备带电状况下进行测试。10测量结果的温度折算
由于环境温度对设备中气体湿度有明显的影响，测量结果应折算到20℃时的数值。102如设备生产厂提供有折算曲线、图表，可采用厂家提供的曲线、图表进行温度折算。10.3在设备生产厂没有提供可用的折算曲线、图表时，推荐使用附录C。11测量结果报告
测量结果报告应包括以下内容：a）
被检测设备名称、型号、出厂编号、出厂日期。b）
湿度计名称、型号、出厂编号、校验日期。环境温度、湿度、大气压力、天气状况。c）
测量结果、执行标准和分析意见。e）
测量日期：年、月、日。
测量工作人员、审核、批准。
利用特殊方式测量时，需要注明测量方法和计算方法，附录A
（资料性附录）
湿度测量换算公式
DL/T506-2007
对气体中湿度进行测量时可以用各种测量单位来表达。如露点、饱和水蒸气压、体积比、重量比、绝对湿度、相对湿度。用测得的露点可以进行测量单位之间的换算。A1符号和意义
ea—-在测量露点下的饱和水蒸气压，单位为帕（Pa)：注：当露点低于0℃时，如果露层传感器表面上的冷凝物为过冷却水，取过冷却水面上的饱和水蒸气压；：如果露层传感器表面上的冷凝物为冰晶，取冰面上的饱和水蒸气压。pt-测量系统的总压力，单位为帕（Pa);体积比，单位为微升/升（儿）；V.
重量比，单位为微克/克（μug/g)；Mw-
水蒸气的相对分子质量；
测试气体的相对分子质量；
测量温度下水的饱和水蒸气压，单位为帕（Pa)；相对湿度，单位为百分数（%）；气样温度，单位为开（K)；
绝对湿度，单位为克/升（g/L)；测量压力下的饱和水蒸气压，单位为帕（Pa)；大气压力下的饱和水蒸气压，单位为帕（Pa)；设备中的绝对工作压力，单位为帕（Pa)；Po-m
Pa—大气压力，单位为帕（Pa)。各种测量单位之间的换算
A.2.1气体湿度的体积比
气体湿度的重量比
相对湿度
绝对湿度
测量压力下的饱和水蒸气压
V, = edp× 106
W,= V,XMw/M,
U=edesX100%
dy=2195edT
SVPo= SVPa× Po
(μg/g)
(g/L）
DL/T506—2007
附录B
（规范性附录）
饱和水蒸气压表
过冷却水和冰的饱和水蒸气压如表B.1和表B.2所示表B.1
过冷却水的饱和水蒸气压（0℃～-50℃）0.3
表B.1（续）
注：本表根据IAPWS（TheInternationalAssociation71.10
forthePropertiesofWaterandSteam)于1997年发布的方程式延伸至负温区计算Thermodynamic Properties of Water and Steam)。(ReleaseonTheIAPWS
Industnal
DL/T506----2007
参照90国际温标（ITS-90）
Formulation1997forthe
DL/T5062007
冰的饱和水蒸气压（0℃～-60℃）0.3
