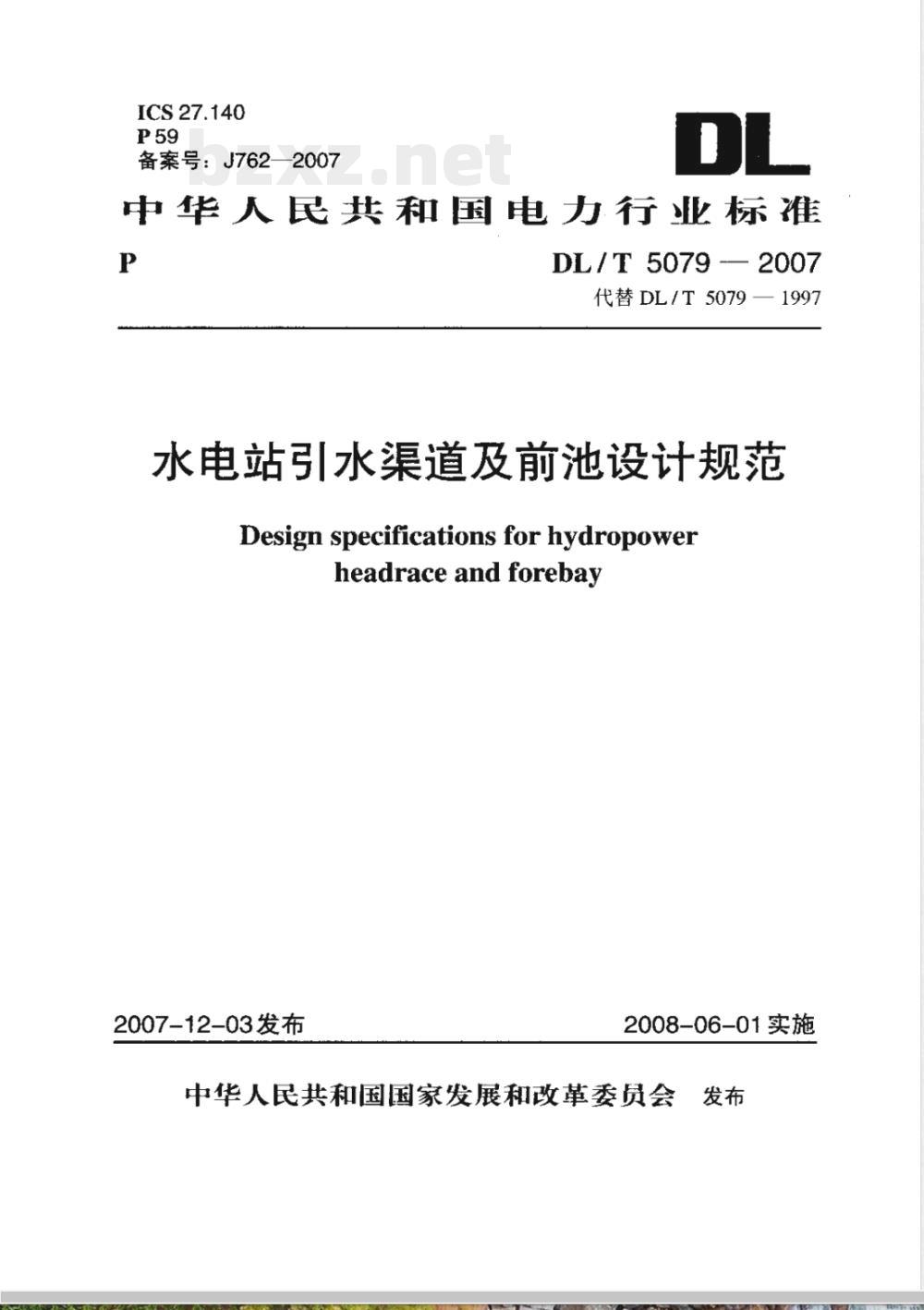

【电力行业标准(DL)】 水电站引水渠道及前池设计规范

ICS27.140
备案号：J7622007
中华人民共和国电力行业标准
DL/T5079—2007
代替DL/T5079—1997
水电站引水渠道及前池设计规范Design specifications forhydropowerheadraceandforebay
2007-12-03发布
2008-06-01实施

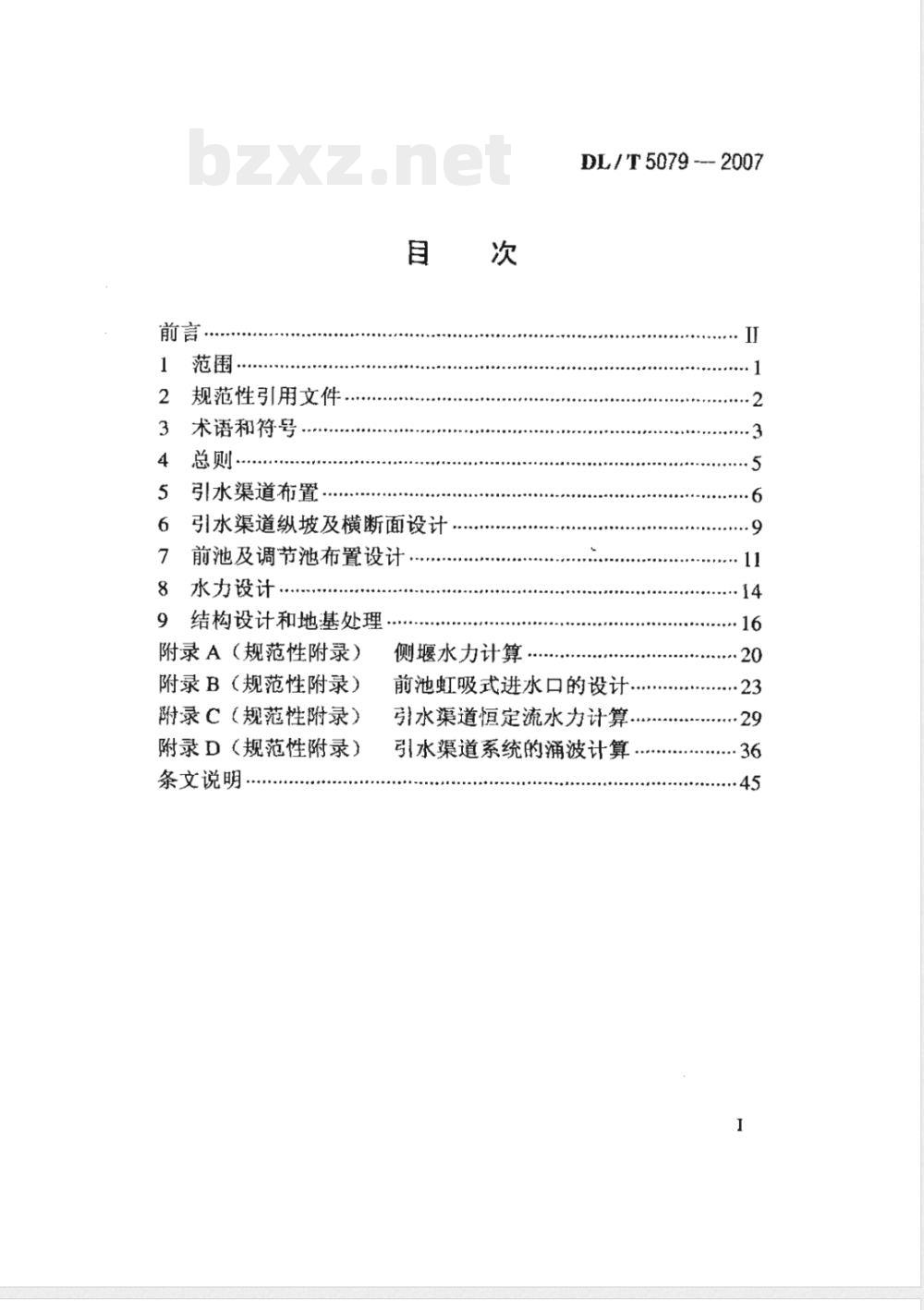

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件。
术语和符号
引水渠道布置
引水渠道纵坡及横断面设计
前池及调节池布置设计
水力设计
结构设计和地基处理
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
条文说明.
侧堰水力计算
DL/T5079--2007
前池虹吸式进水口的设计
引水渠道恒定流水力计算。
引水渠道系统的涌波计算
DL/T5079—2007

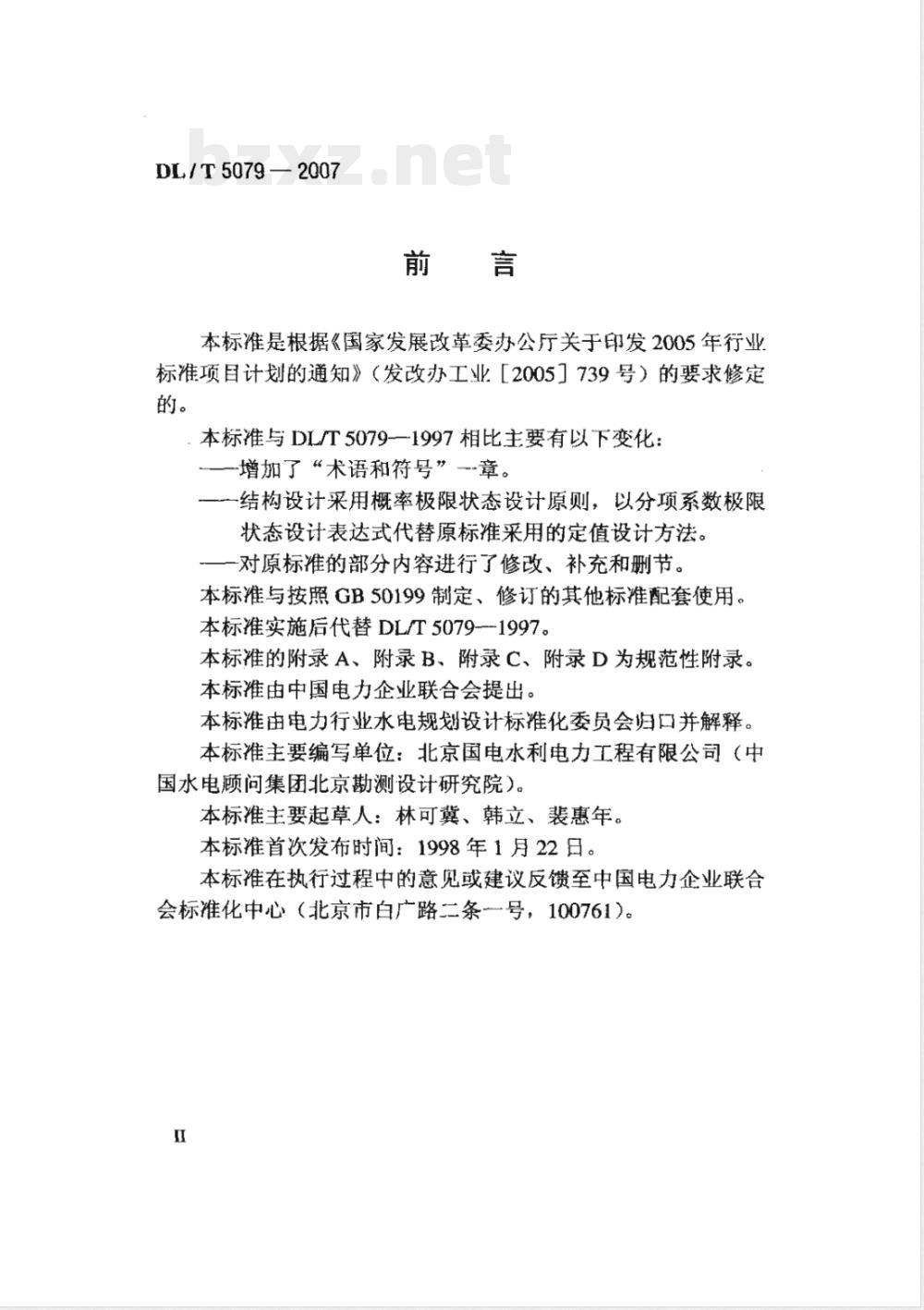

本标准是根据《国家发展改革委办公厅关于印发2005年行业标准项目计划的通知》（发改办工业［2005］739号）的要求修定的。
本标准与DL/T5079一1997相比主要有以下变化：一一增加了“术语和符号”一章。一结构设计采用概率极限状态设计原则，以分项系数极限状态设计表达式代替原标准采用的定值设计方法。一对原标的部分内容进行了修改、补充和删节。本标准与按照GB50199制定、修订的其他标准配套使用。本标准实施后代替DL/T5079-1997。本标准的附录A、附录B、附录C、附录D为规范性附录。本标准由中国电力企业联合会提出：本标准由电力行业水电规划设计标准化委员会归口并解释。本标准主要编写单位：北京国电水利电力工程有限公司（中国水电颜问集团北京勘测设计研究院）。本标准主要起草人：林可冀、韩立、装惠年。本标准首次发布时间：1998年1月22日。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。1范
DL/T5079-2007

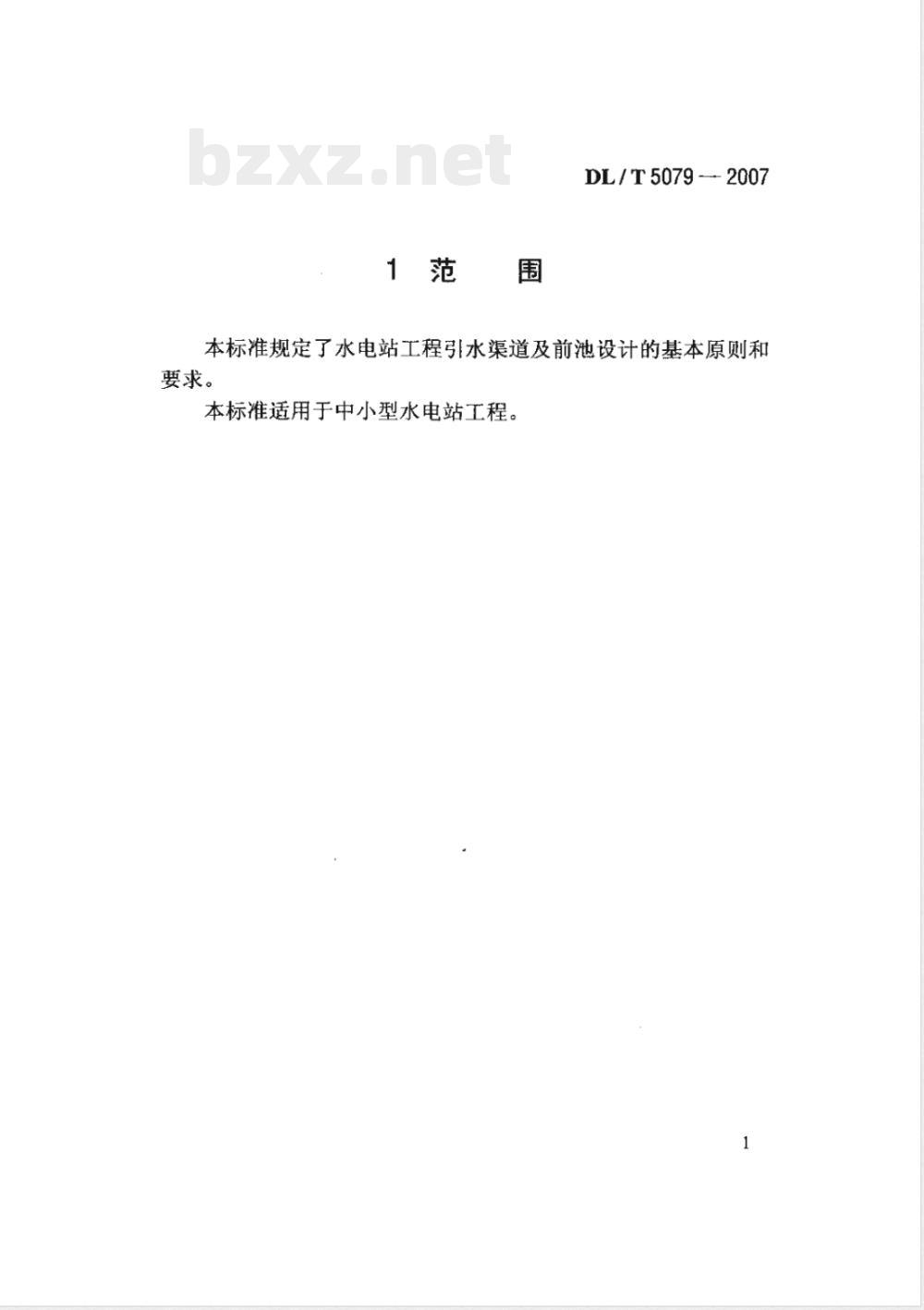

本标准规定了水电站工程引水渠道及前池设计的基本原则和要求。
本标准适用于中小型水电站工程。1
DL/T5079---2007

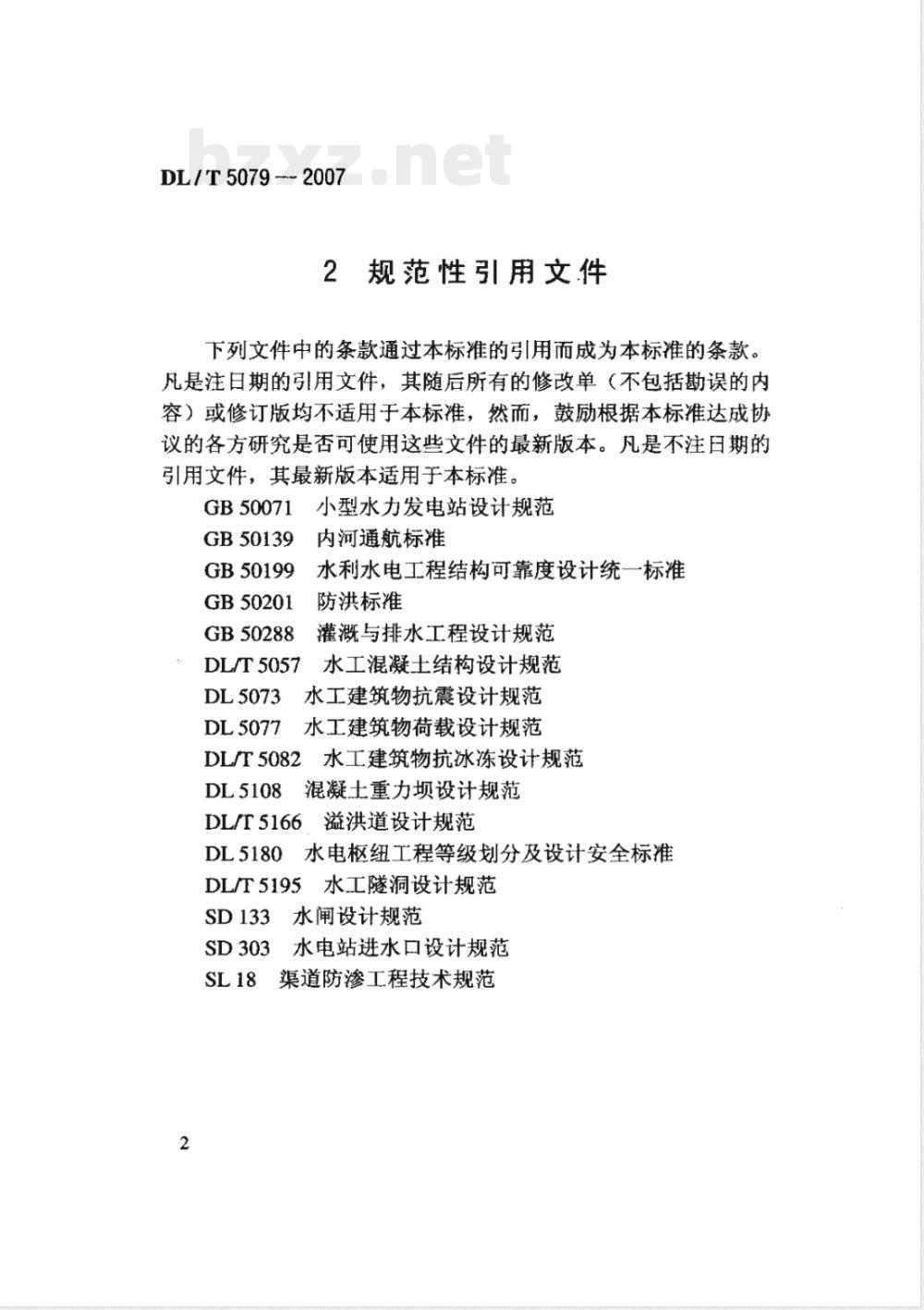

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50071
小型水力发电站设计规范
GB50139
GB50199
GB50201
GB50288
DL/T5057
DL5073
DL5077
内河通航标准
水利水电工程结构可靠度设计统一标准防洪标准
灌溉与排水工程设计规范
水工混凝土结构设计规范
水工建筑物抗震设计规范
水工建筑物荷载设计规范
水工建筑物抗冰冻设计规范
DL/T5082
DL5108混凝土重力坝设计规范
DL/T5166
溢洪道设计规范
DL5180水电枢纽工程等级划分及设计安全标准DL/T519S水工隧洞设计规范
SD133水闸设计规范
水电站进水口设计规范
渠道防渗工程技术规范
3术语和符号
3.1术语
下列术语和符号适用于本标准。3.1.1
DL/T5079--2007
水电站引水渠道headracecanalofhydropower从上游引水专门用于发电或主要用于发电的明流渠道（或明流隧洞、涵洞等）。
前池forebay
引水渠道式水电站从无压引水过渡到压力管道之间的连接建筑物，具有调整和稳定水流，向压力管道均匀分配水量的作用。3.1.3
调节池regulatingpond
为解决调节流量而设置的具有一定容积的水池。3.1.4
自动调节渠道self-regulatingcanal当水电站切除部分或全部负荷时，渠道内的水位能自动升高至水库水位齐平而不发生弃水的引水渠道。3.1.5
非自动调节渠道non-self-regulatingcanal当水电站切除部分或全部负荷时，渠道内的水位仅能升高至引水渠道或前池溢流堰堰顶限制高程的引水渠道。3.1.6
虹吸式进水口siphonintake
利用具有虹吸作用的弯管，从前池取水向压力管道供水用于3
DL/T5079—2007
发电的进水口。
3.2符号
分项系数极限状态设计
结构重要性系数：
设计状况系数；
作用效应函数；
结构及构件抗力函数：
作用效应短期组合时的效应函数；作用效应长期组合时的效应函数：永久作用的标准值：
永久作用的分项系数；
可变作用的标准值：
可变作用的分项系数：
偶然作用的代表值；
几何参数的标准值：
材料性能的标准值；
材料性能的分项系数：
承载能力极限状态基本组合的结构系数：承载能力极限状态偶然组合的结构系数；一正常使用极限状态短期组合的结构系数：a4~——正常使用极限状态长期组合的结构系数；C-正常使用极限状态短期组合的结构功能限值；C2——正常使用极限状态长期组合的结构功能限值；一可变作用的长期组合系数。
DL/T50792007
4.0.1为统一水电站引水渠道及前池的设计原则和技术要求，确保工程设计质量，特制定本标准。4.0.2引水渠道及前池的设计，应处理好防洪、防污、防渗漏、防泥沙以及防冰等方面的问题。4.0.3引水渠道及前池的设计，应具备水电站水能规划，以及与建筑物设计有关的水文、气象、地形、地质、工程建设条件、环保要求、运行条件等基本资料。资料的精度应满足不同设计阶段的要求。
4.0.4水电站引水渠道及前池的工程等别和水工建筑物级别，按DL5180的规定执行。
DL/T5079—2007
5引水渠道布置
5.1引水渠道线路的选择
5.1.1引水渠道线路选择应结合地形、地质、施工等条件，经拉术经济比较后确定。
5.1.2应避开大溶洞、大滑坡、泥石流等不良地质地段，且不宜在冻胀性、湿陷性、膨胀性、分散性、松散坡积物以及可溶盐士壤上布置渠线。若无法避免时，则应采取相应的工程措施5.1.3宜少占或不占耕地，避免穿过集中居民点、高压线塔、重点保护文物、军用通信线路、油气地下管网以及重要的铁路、公路等。
5.1.4山区渠道宜沿等高线布置渠线，采用明渠与明流隧洞或暗渠、渡槽、倒虹吸相结合的布置，以避免深挖高填。5.1.5引水渠道的弯曲半径，衬砌渠道不宜小于渠道水面宽度的2.5倍，不衬砌土渠不宜小于水面宽度的5倍。5.1.6寒冷地区渠道线路的选择，应符合DL/T5082的规定。5.2引水渠道形式的选择
5.2.1引水渠道形式的选择，应结合地形、地质、施工、运行以及枢纽总体布置等条件，经技术经济比较选定自动调节渠道、非自动调节渠道或自动与非自动相结合的调节渠道。5.2.2符合下列条件可选择自动调节渠道：1渠道进水口水位变幅不大，渠道长度较短，渠底纵坡较缓，渠道大都处于挖方内。
2无适宜于修建泄水建筑物的条件。3运行要求利用渠道积蓄水量作为水电站的调节容量。6
DL/T5079-2007
5.3引水渠道进水口的闸门设置
5.3.1非自动调节渠道应在进水口设置工作闸门和检修闸门（或预留门槽）。
自动调节渠道宜在进水口设置事故检修闸门5.3.3
具备下列条件的自动调节渠道可不设事故检修闻门：渠道长度短，且渠堤高度能满足进水口水位变幅要求。2进水口的水位能够降低，为渠道检修提供条件者。5.4引水渠道及渠系建筑物的防洪5.4.1引水渠道及渠系建筑物的防洪标准，应根据水工建筑物级别，按表5.4.1确定：如果建筑物失事会影响厂房安全，则其防洪标准应与水电站厂房的防洪标准相同。表5.4.1引水渠道及渠系建筑物的防洪标准防洪标准（重现期）
水工建筑物级别
200~100
100~50
5.4.2对靠近进水口的渠段，其堤外坡的防洪，应根据泄洪情况确定防护范围和相应的工程措施，5.4.3对傍山渠道的坡面暴雨径流，应合理布设坡面截（排）水沟，使水流经排洪建筑物泄走。5.5引水渠道上的建筑物布置
泄水建筑物宜采用侧堰或虹吸式泄水道等形式。7
DL/T5079--2007
5.5.2侧堰宜布置在前池内（或距前池较近处）或渠道跨冲沟处；可布置单侧溢流侧堰，或根据需要布置两岸对称的双侧溢流侧堰。根据需要可在堰上设置闸门。当有超过电站引用流量的多余水量进入渠道时，经水力计算分析论证，可在适当部位增设-一道侧堰。5.5.3侧堰水力设计应满足下列要求：1引水渠道在设计流量下水电站正常运行时，侧堰的堰顶高程应高于过境水流的水面高程0.1m～0.2m。2堰顶长度及堰上平均水头，需经计算比较确定3过堰水流应保持自由出流，堰后应因地制宜布置侧槽或陡槽泄水和必要的消能防冲设施。4堰型采用实用断面堰或梯形堰，也可采用真空剖面堰。5侧堰两侧导墙满足使水流保持平顺的要求。侧堰水力计算按附录A进行。
5.5.4重要建筑物和难工险段之前，应设置退水建筑物：在多泥沙条件下，宜与排沙设施相结合。5.5.5为满足渠道检修要求，应设置放水孔。放水孔宜与排沙或灌溉、供水等设施相结合。
5.5.6当渠道较长且沿途有较多污物进入渠道时，宜在适当部位增设拦污、清污设施。
5.5.7对进入渠道的泥沙（主要是推移质），宜在渠道内设置排沙涡管等有效的排沙设施。
5.5.8引水渠道沿线应设置必要的安全、交通等设施。8
DL/T5079—2007
6引水渠道纵坡及横断面设计
6.0.1水电站引水渠道的纵坡及横断面设计，应根据渠道沿线的地形、地质条件，以及环境、施工、运行管理等要求，通过水力计算和技术经济比较确定。
6.0.2引水渠道纵坡宜按下列条件选择：1中低水头、大流量引水渠道，自动调节渠道，清水渠道及土渠，采用较缓的纵坡。
2高水头电站的引水渠道，多泥沙渠道，榜山衬砌渠道，不衬砌的岩石渠道以及输冰运行渠道，采用较陡的纵坡。3当渠线较长时，可根据地形、地质条件分段选用不同纵坡，多泥沙和输冰运行渠道的分段纵坡宜沿程增大。6.0.3引水渠道横断面形式宜按下列条件选择：1地面坡降陡且起伏大、地下水位低的山丘地区，采用窄深式断面。
2地势平坦、地下水位高、基土冻胀性较强，以及有综合利用要求的渠道，采用宽浅式断面。3易受洪水、泥石流等危害，以及穿越村镇、工矿区的渠道采用城门洞形、箱形等暗渠形式的断面。6.0.4引水渠道在设计流量下的平均流速，应小于护面的允许流速；在多泥沙条件下应满足不冲、不淤的要求。渠道的不冲、不淤流速，各种护面材料的允许流速，按SL18和GB50288确定6.0.5中型水电站和低水头大流量的小型水电站引水渠道的设计流速，应经技术经济比较确定：小型水电站引水渠道设计流速的选择范围：衬砌渠道宜选用1m/s~2m/s，渠宜选用0.6m/s~0.9m/s：输冰和结冰盖运行的引水渠道的流速，按DL/T5082有关规定确定。
