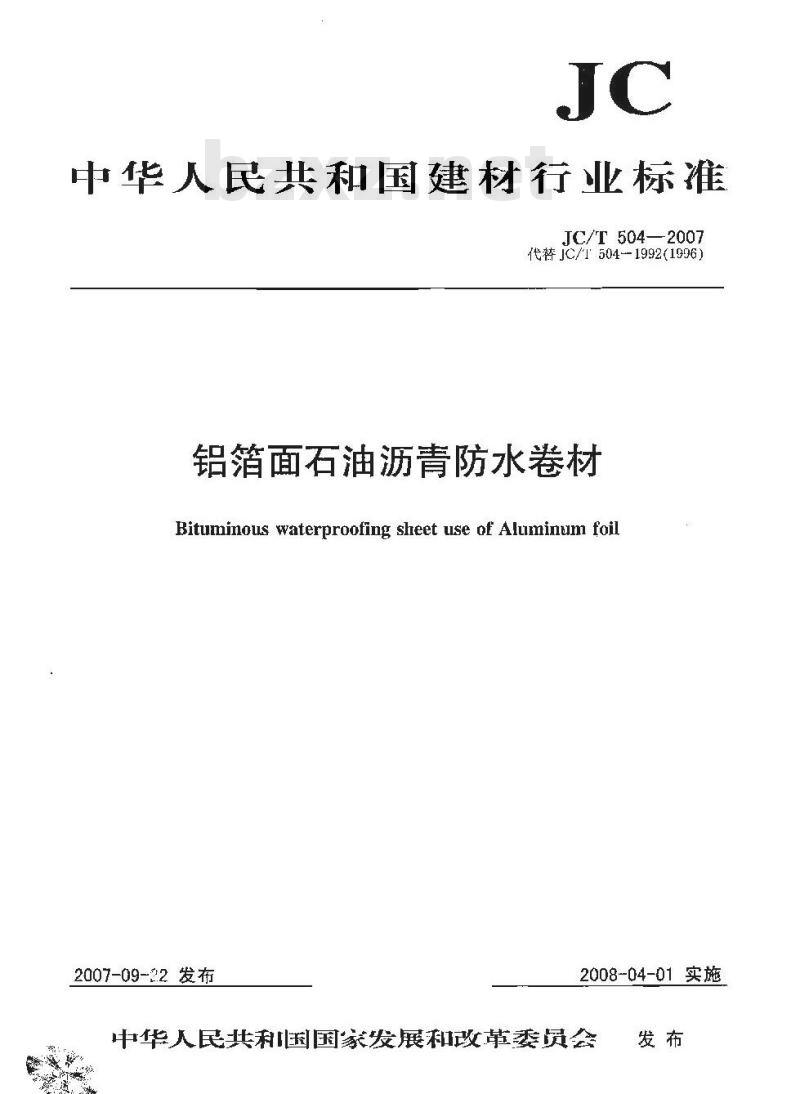

【建筑材料行业标准(JC)】 铝箔面石油沥青防水卷材

中华人民共和国建材行业标准
JC/T504—2007
代替JC/T504--1992(1996)
铝箔面石油沥青防水卷材
Bituminous waterproofing sheet use of Aluminum foil2007-09-22发布
2008-04-01 实施
中华人民共利国国家发展和改革委员会发布
本标准是对JC/T504—1992(1996)《铝箔面油毡》进行了修订。本标准与JC/T504--1992(1996)相比主要区别是：对标推的名称做了修改，发布机树变更；-删除定义，将其改写入范围（1992版的第3章，本版的第1章）；产品消分等删除了合格品、优等品指标（1992版的第45章）；将厚度列人要求,删除用途（1992版的第4章,本版的第 4 章);JC/T 504—-2007
将卷重采用单位面积质量表示，不规定面积，只规定面积偏差（1992版的第5章，本版的第4章
删除了断裂延伸率试验项目，将耐热度指标改为（90士2）℃C，拉力试验温度改为（23土2）C（1992版的第5章，本版的第4章）；
-将试验方法重新改写,副除了附录(1992版的第6章,附录A,附录B,本版的第5章);检验规则重新改写(1992版的第7章，本版的第6章）。本标准自实施之日起，代替JC/T504—1992(1996)《铝箔面油毡》。本标准由中国建筑材料工业协会提出。本标准由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。本标准起草单位：中国化学建筑材料公司苏州防水材料研究设计所。本标准主要起草人：王澜、陈文洁、张有华、李严明、陈传松、朱本玮、朱志远。本标摊于所代替标推的历次版本发布情况；JC/T 504—1992,JC/T 504—1996。1范围
铝箔面石油沥青防水卷材
JC/T504—2007
本标准规定了铝箔面石油沥青防水卷材（简称铝箔面卷材）的分类、要求、试验方法、检验规则、包装、贮存与运输。
本标准适用于以玻纤毡为胎基，浸徐石油沥青，其上表面用压纹裙箔，下表面采用细砂或聚乙烯膜作为隔离处理的防水卷材。
2规范性引用文件
下列文件中的条款随过本标准的引用而成为本标准的杀款。凡是注每期的用文件，其随后所有的修改单（不包括励误的内容）或修订版均不适用于本标准，然而，鼓励根据术标准连成协议的各方研究是否可使用这些文件助最新版木，是是不注日期的引用文件，其最新版本适用于本准。GB/T328.2-2007建筑防水卷材试验方法第26部分：沥青防水卷材含量）
3分类
3.1分类
产品分为30.40两个标号。
3.2规格此内容来自标准下载网
卷材幅宽为1000mn。
3.3标记
按产品名称、号和水标准号的顺序标记示例：30号铝箱面石汕沥青防水卷材标记为：铝箔面卷材4要求
4.1卷重
30JC/T501-2007
卷材的单位面积质量应符合表1规定,卷重为单位面积质量乘以面积。表1单位面积质量
单位面积质量kg/m22
4.2厚度
可溶物含量（浸涂材料
30号铝箔面卷材的厚度不小于2.4mm，40号铝箔面卷材的厚度不小于3.2mm。4.3面积
卷材的面积偏差不超过标称面积的1%。4.4外观
4. 4. 1成卷卷材应卷紧卷齐,卷简两端厚度差不得超过5 mm,端面里进外出不超过10 mm。4.4.2成卷卷材在(10~45)℃任一产品温度下展开，在距卷芯1000mm长度外不应有10mm以上的裂纹或粘结。
4.4.3胎基应没透，不应有未被凌溃的条纹，铝箱应与涂盖材料粘结牢固，不允许有分层和气泡现象，铝箔表面应花纹整齐，无污迹、折皱、裂纹等缺陷，铝箔应为轧制铝，不得采用塑料镀铝膜。1
JC/T504--2007
4.4.4在卷材覆铝箔的一面沿纵向留（70100）mm无铝箔的搭接边，在搭接边上可撒细砂或覆乙烯膜。
4.4.5材表面平整，不允许有孔洞、缺边和裂口。4.4.6卷卷材接头不多于.-处，其中较短的段不应少于2500mm，接头应剪切整齐，并加长150mm4.5物理性能
卷材的物理性能应符会表2的要求。表2物理性能
可溶物含盘，8/m22
拉力,N/50 mm
乘度，℃
耐热度
5试验方法
5.1试样
绕半径35mm面孤无裂纹
(902)℃,2h涂盖层无清动,无越泡、流尚(50±2)℃，7d无分层现象
将取样卷材切除距外层卷头2500mml后，顺绒向切取长度为500mm的全幅卷材试样两块，一块用作物理性能检测，另一块备用。将试样在室温放置2h以上,再按图1所示的部位及表3规定的尺寸和数量切取试件,试件边与卷材纵向边缘间的距离不小于了5 mm。C
拔向1000
试件裁职部位示意图
可溶物含盘
耐热度
5.2卷重
表3试件尺寸与数量
诚件代号
试件及寸,mm
100x100
250x50
250x50
100x50
200x50
100×50
JC/T504—2007
数堂，个
用分度值为0.2kg的台秤称量每卷卷材的质量，根据5.4得到的面积，计算单位面积质量，精确到0.05 kg/m2
5.3厚度
从试样上沿卷材整个宽度方向裁取约50mm宽的一条试件。用10mm直径接触面，单位面积压力为 0.02 MPa,分度值为0.01 加m的厚度计测量。保证卷材和测量装置的测量面没有污染,在开始测量前检查测量装臀的零点，在所有测量结束后再检查一次。通常情况常温下进行测量。有争议时，试验在(23±2)℃条件进行,并在该温度放置不少于20 h。在测厚度时，测觉装置下足慢慢落下避免使试件变形，接触表面后立即读数。在卷材宽度方向均勾分布10点测量并记录厚度，最边的测点应距卷材边缘100mm。5.4面积
用最小分度值为1mm卷尺测量卷材的长度和宽度，若有接头，长度以量出的两段之和减去150mm计算。宽度测景卷材两端和中间三处，以长度乘宽度的平均值求得每卷卷材面积，精确至0.1㎡。当西积超出标准规定的正偏差时，若计算得到的单位面积质量符合标准要求时，亦判为符合。5.5外观
5.5.1将被检卷材立放在平面上，握紧其项端的卷材层，用精度1mml的钢直尺测量卷芯至外层间厚度之后，将卷材倒立用同样方法在对称部位测画另一端，两端厚相减的数值即为卷简两端厚度差。5.5.2将被检卷材立放在平面上，里进外出最大的一端朝上，用一把钢直尺平放在卷材的端面上，用另一把精度为1mm的钢直尺垂直仲入卷材端面最凹处，所测得的数值为卷材端面的里进外出的结果。5.5.3在（10～45)℃任~产品温度下展开成卷卷材，用精度1m的钢直尺测量毡面粘结、裂较、折纹、边缘裂口、缺边，观察箔与涂盖材料悬否粘结牢固，是否有分层和气泡现象。火烧铝箱判别是否是塑料镀铝膜
5.5.4在被检卷材的任端,沿横向全幅裁取50mm宽的一条，沿其边撕开，胎基内不应有未被没透的浅色斑点。并检查整卷卷材表面有无涂油不均。5.6可溶物含量
按 GB/T 328.26-2007进行。
5.7拉力
有连续记录力的拉伸试验机，并有足够的量程（至少2000N)和夹具均勾移动速度(50±5)mm/min，夹具宽度不小于50mm，力值测量精度不超过测量值的±2%。试件在试验前在（23土2)C和相对度（30～70)%的条件下至少放置2h。试验在（23士2）C进行，夹具移动的恒定速度为（50±5）mm/min，将试件紧紧的夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条线上。夹具间距离为(180士2）m。记录得到的最大拉力，去除任何在距夹具10mm以内断裂结果,用备用件重3
JC/T 504—2007
分别记录每个方向3个试件的最大拉力值，计算平均值，拉力单位为N/50mm，拉力的平均值精确到1N。分别报告纵向和横向的拉力平均值。5.8柔度
将试件和半径为35mm的弯板或圆棒同时放入已达到规定温度的液体中（通常采用水），达到规定温度后，在该温度下保持30min,然后在液体中将试件用3s时间绕半径35mm圆弧变曲180度，取出用肉眼观察试件表面有无裂纹。六块试件中，三块试件的下表面和另外三块试件的上表面与圆弧表面接触。5.9耐热度
在试件距短边一端约cm处，用细金属丝或回形针穿过，独人已达到规定温度的电热鼓风箱内，试件的位置与箱壁距离不水于50 mm,试件间不应接触试性的中心宜与温度计的测量部位在同--水平位置，每个试件下端，应有器Ⅲ接受可能尚下的！沥青等
在（90士2）℃的条件下保持2h，取出观察试件表面有无涂盖层滑动和起泡，流尚等现象。5.10分层
将试件放在试件架上，竖直放置在能控制水温在（50土）恒温器的水中，试件应漫入水中，水面高于试件上端 10 功m以上,保持 7 d。取出用肉腰观察武件切面是否出现分层。6检验规则
6.1检验分类
按检验类型分为出厂检验和型式检验。6.1.1出厂验
出厂检验顿目包括：卷重，厚度、面积、外观、可溶物含量、拉力、耐热度、柔度。6.1. 2型式检验
型式检验项目包括第4章要求中所有规定，在下列情况下进行型式检验：a）新产品教产或产品定型鉴定时：8
b）正常生产时，每半年进行一次。人工气候加速老化抗风揭性能每两年进行一次；c）原材料、工艺等发生较大变化，可能影响产品质量时山）出厂检验结果与上软型式检验结果有较大差异时e）产品停产六个月以上整复生产时：f）国家质量监督检验机构提出型式检验要求时。6.2组批
以同一类型、同一规格10800m或每一班产量为一批，不足10000m2亦作为一批。6.3抽样
在每批产品中随机抽取五卷进行卷重，和外观检查。6.4判定规则
6.4.1卷重、面积和外观
在抽取的五卷中检查结果均符合4.1、4.3 和4.4规定时,判卷重、面积和外观合格。若其中有一项不符合要求，允许在该批产品中随机另抽五卷重新对不合格项进行复检，若达到要求则判基卷重、面积和外观合格，若仍不符合要求，则判该批产品不合格。6.4.2厚度和物理性能
从6.3.1合格的卷材中任取一卷进行厚度和物理性能试验。6.4.2.1厚度、可溶物含量、拉力各项试验结果的平均值达到要求判该项合格。6.4.2.2耐热度每个试件都达到要求判该项合格。4
6.4.2.3柔度六个试件中至少五个达到要求判该项合格。JC/T 504---2007
6.4.2.4各项试验结果均符合规定，则判该批产品性能合格，若仅有一项不符合要求，允许在该批产品中在随机抽取1卷，对不合格项进行单项复检，达到要求判该批产品性能合格，否则判不合格。6.4.3总判定
卷重，面积、外观、厚度和物理性能均符合标第4章的全部要求，则判该批产品合格。7包装、标志、运输和贮存
7.1包装
卷材以全柱纸包装为宜，柱面两端米包装长度总计不超过100mm。7.2标志
卷材外包装上应包括：
生产厂名、地址；
一商标；
一产品名称、产品标记；
一生产日期或批号；
运输和贮存注意事项。
7.3运输和贮存
运输与贮存时，不同类型、规格的产品应分别堆放，不应混杂。避免日晒雨淋，并注意通风。卷材应在45℃以下立放，其高度不应超过两层。在正常运输、贮存茶件下，贮存期自生产之日越为一年。5
中华人民共和
建材行业标滩
铝箔面石油沥青防水卷材
JC/T 504 -2007
中国建材工业出版社出版
建筑材料工业技术监督研究中心(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷
版权所有不得翻印
开本880X12301/16印张0.75字数16千字2008年3月第-一版2008年3月第一次印刷印数1250定价12.00元
书号：1580227-143
编号：0502
网址：sandardcnjc.corn：电话：(010)51164708地址：北京朝阳区管庄东里建材大院北楼邮编：100024本标握如出现印装质蛋问陋，由发行部负责调换。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
