【机械行业标准(JB)】 滚动轴承 碳钢轴承零件 热处理技术条件

ICS21.100.20
备案号：23282-2008
中华人民共和国机械行业标准
JB/T8566-2008
代替JB/T8566—1997
JB/T8569—1997
滚动轴承
碳钢轴承零件
热处理技术条件
Rollingbearings-Bearingpartsmadefromcarbon steelSpecifications for heat-treatment2008-03-12发布
2008-09-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
3套圈技术要求
3.1锻造或退火
淬、回火
碳钢球渗碳淬、回火技术要求
表面含碳量
硬度，
有效硬化层深度
显微组织
脱碳层和软点
压碎载荷，
检验方法与检验规则
附录A（规范性附录）渗碳淬回火后及成品碳钢球的压碎载荷值，JB/T8566—2008
JB/T8566—2008
本标准代替JB/T8566—1997《滚动轴承零件碳钢球轴承套圈热处理技术条件》和JB/T8569—1997《滚动轴承零件碳钢球渗碳热处理技术条件》。本标准与JB/T8566—1997和JB/T85691997相比，主要变化如下：修改了标准名称，并把JB/T8566—1997和JB/T8569—1997加以合并（1997年版和本版的封面及首页)：
-增加了渗碳钢球压碎载荷值（见附录A）；修改了检验方法（1997年版和本版的第5章）。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：万向钱潮股份有限公司，洛阳轴承研究所，洛阳轴研科技股份有限公司。本标准主要起草人：叶健熠、郑晓敏、王智勇、范围广、仇亚军、屠国青、梁林霞。本标准所代替标准的历次版本发布情况：-JB/T8566—1997
-JB/T8569—1997。

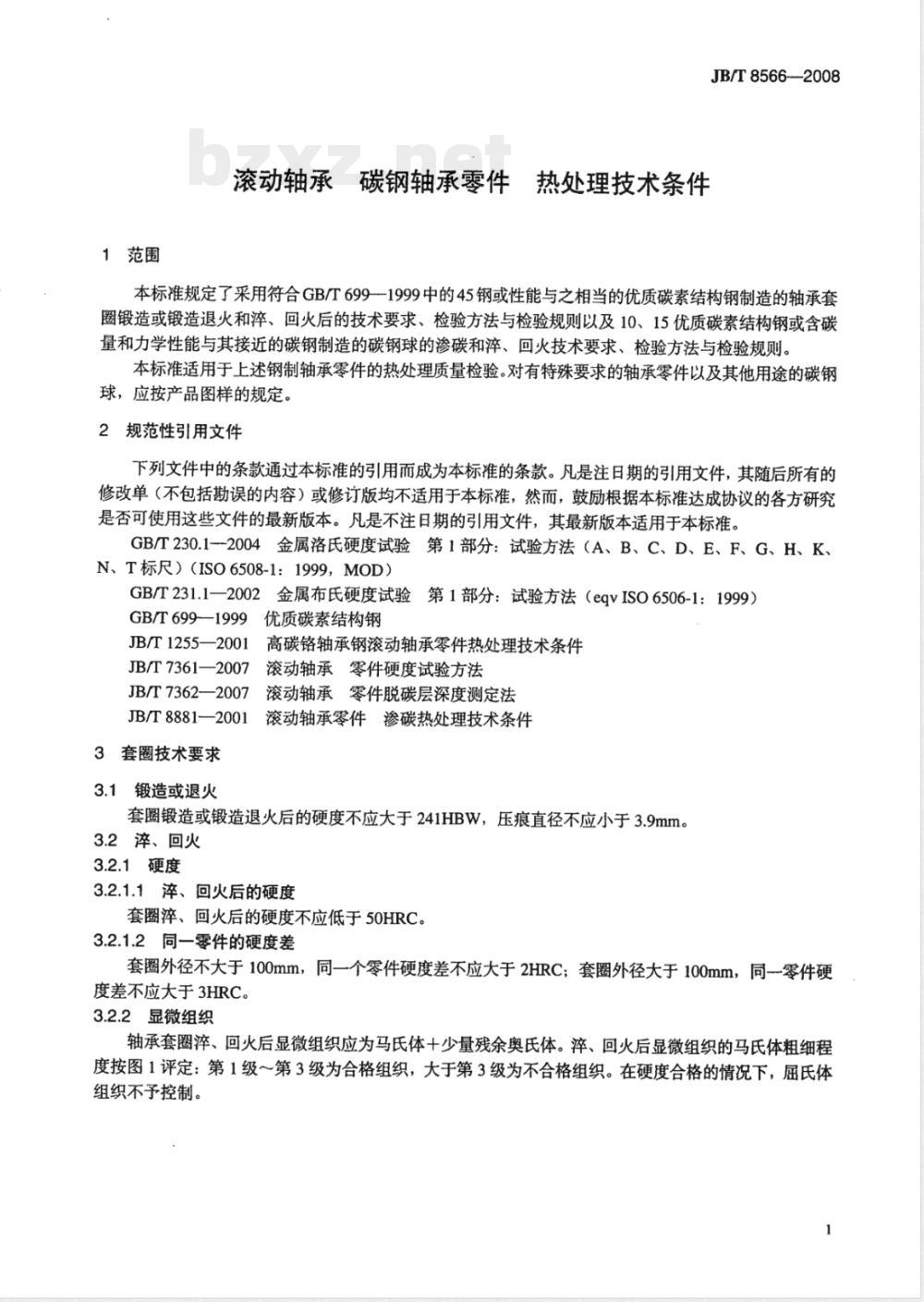

1范围
滚动轴承碳钢轴承零件热处理技术条件JB/T8566—2008
本标准规定了采用符合GB/T699—1999中的45钢或性能与之相当的优质碳素结构钢制造的轴承套圈锻造或锻造退火和淬、回火后的技术要求、检验方法与检验规则以及10、15优质碳素结构钢或含碳量和力学性能与其接近的碳钢制造的碳钢球的渗碳和率、回火技术要求、检验方法与检验规则。本标准适用于上述钢制轴承零件的热处理质量检验。对有特殊要求的轴承零件以及其他用途的碳钢球，应按产品图样的规定。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T230.1一2004金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（ISO6508-1：1999，MOD）GB/T231.1—2002金属布氏硬度试验第1部分：试验方法（eqvISO6506-1：1999）GB/T699—1999优质碳素结构钢
JB/T1255一2001高碳铬轴承钢滚动轴承零件热处理技术条件JB/T7361—2007
滚动轴承零件硬度试验方法
JB/T7362—2007滚动轴承零件脱碳层深度测定法JB/T8881-2001滚动轴承零件渗碳热处理技术条件3套圈技术要求
3.1锻造或退火
套圈锻造或锻造退火后的硬度不应大于241HBW，压痕直径不应小于3.9mm。3.2、回火
3.2.1硬度
3.2.1.1淬、回火后的硬度
套圈淬、回火后的硬度不应低于50HRC。3.2.1.2同一零件的硬度差
套圈外径不大于100mm，同一个零件硬度差不应大于2HRC；套圈外径大于100mm，同一零件硬度差不应大于3HRC。
3.2.2显微组织
轴承套圈淬、回火后显微组织应为马氏体十少量残余奥氏体。率、回火后显微组织的马氏体粗细程度按图1评定：第1级～第3级为合格组织，大于第3级为不合格组织。在硬度合格的情况下，届氏体组织不予控制。
JB/T8566—2008

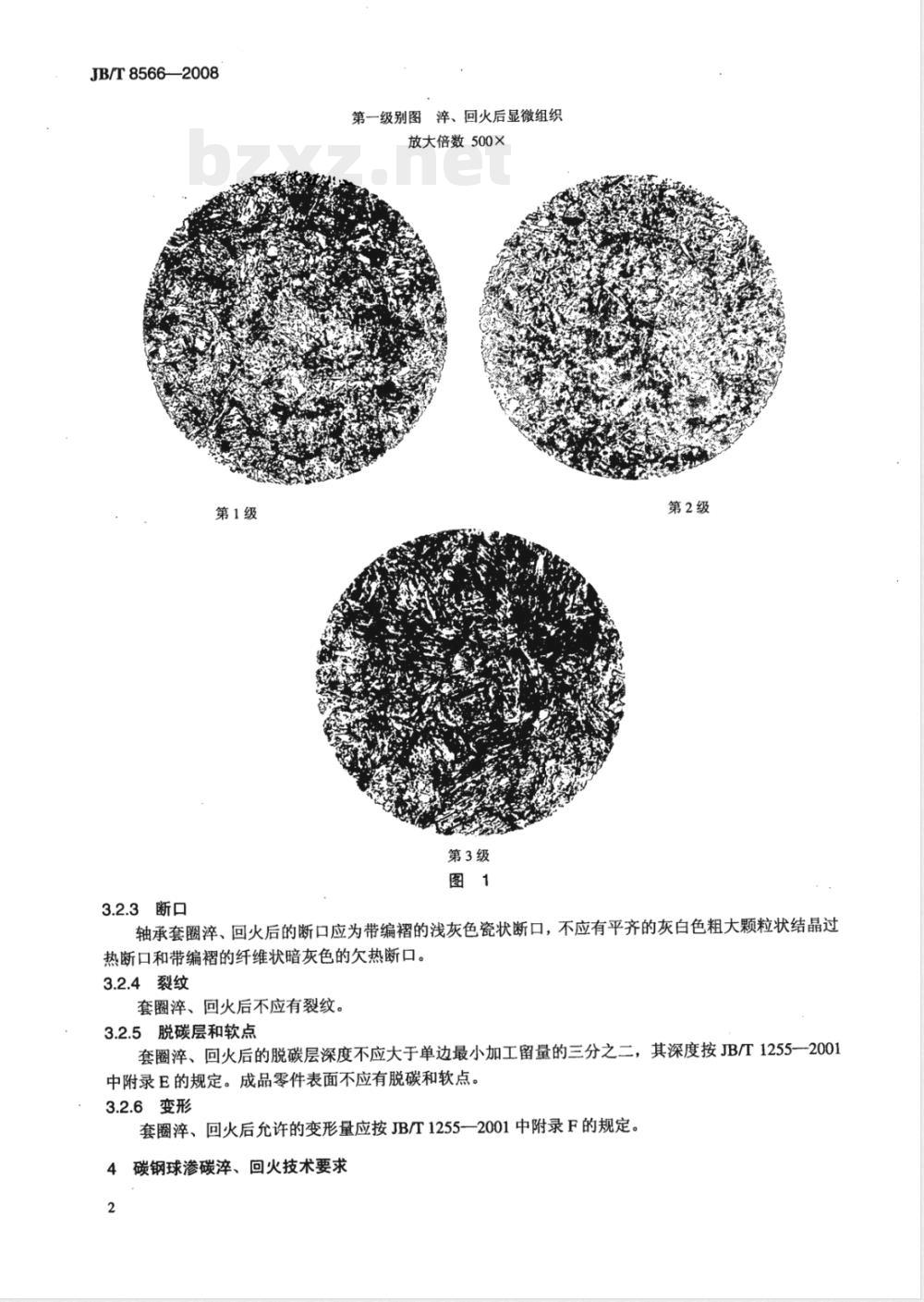

第1级
第一级别图淬、回火后显微组织放大倍数500×
第3级
第2级
3.2.3断口
轴承套圈淬、回火后的断口应为带编褶的浅灰色瓷状断口，不应有平齐的灰白色粗大颗粒状结晶过热断口和带编褶的纤维状暗灰色的欠热断口。3.2.4裂纹
套圈淬、回火后不应有裂纹。
3.2.5脱碳层和软点
套圈淬、回火后的脱碳层深度不应大于单边最小加工留量的三分之二，其深度按JB/T1255一2001中附录E的规定。成品零件表面不应有脱碳和软点。3.2.6变形
套圈淬、回火后允许的变形量应按JB/T1255—2001中附录F的规定。4碳钢球渗碳淬、回火技术要求
JB/T8566—2008
4.1表面含碳量
渗碳后的成品碳钢球的表面含碳量（质量分数）应为0.8%～1.05%，当有特殊要求时，其表面含碳量也可另行规定。
4.2硬度
碳钢球渗碳火后的表面硬度不应低于62HRC，回火后的表面硬度不应低于60HRC。碳钢球渗碳淬回火后的心部硬度不应低于20HRC。成品碳钢球同一粒球的表面硬度差不应大于2HRC。4.3有效硬化层深度
成品碳钢球的有效硬化层深度应符合表1的规定。表1成品碳钢球有效硬化层深度
单位：mm
碳钢球公称直径Dw
有效硬化层最小深度
4.4显微组织
碳钢球渗碳淬回火后的表面层显微组织应由马氏体+残余奥氏体十碳化物组成，其马氏体组织按第二级别图评定，不应大于图2a）的规定。渗碳层的网状碳化物按第二级别图评定，不应大于图2b）的规定。碳钢球表面硬度合格时，允许届氏体存在，心部组织不予控制。第二级别图渗碳淬、回火后显微组织放大倍数500×
a）碳钢球表层马氏体组织
b）碳钢球表层网状碳化物组织
JB/T8566—2008
4.5裂纹
碳钢球渗碳及淬、回火后不应有裂纹。4.6脱碳层和软点
热处理后碳钢球表面脱碳层深度不应大于单边最小加工留量的三分之二。成品碳钢球表面不应有脱碳和软点。
4.7压碎载荷
渗碳、回火后及成品碳钢球的压碎载荷值不应小于附录A的规定。5检验方法与检验规则
检验方法与检验规则按表2的规定。检验项目
表面含碳量
显微组织
表面脱碳和软点
套圈变形量
碳钢球压碎载荷
碳钢球有效渗碳硬化层深度
套图断口
表2检验方法及规则
检验方法及规则
渗碳试样剥层后用化学分析法或渗碳试样用直读光谱法分析，也可由生产厂与用户协商解决。有异议时，以化学分析法为准。硬度检查可根据被测零件的硬度值高低分别选用布氏硬度计或布氏硬度计，按GB/T231.1—2002、GB/T230.1—2004及JB/T7361—2007的规定进行。钢球直径不大于15.875mm，所测曲面硬度应按JB/T1255—2001中附录D的规定加上修正值：直径小于4.763mm碳钢球以压碎载荷值为准。显微组织采用2%～4%硝酸酒精溶液浸蚀，用金相显微镜在500倍下评定，亦可在450倍～600倍下进行，但应考虑放大倍数的影响。碳钢套圈淬、回火组织评定以试样纵断面为准。
脱碳层深度和软点的检查按JB/T7362—2007和JB/T1255—2001中附录C的规定执行。用百分表、内径仪、外径仪及平面度仪检查。碳钢球压碎载荷试验规程按JB/T1255—2001中附录A的规定。成品碳钢球有效渗碳硬化层深度的检验按JB/T8881-2001附录A的规定。当有异议时，以硬度法为准。
裂纹检查可采用JB/T1255—2001中附录B和附录C规定的方法。当有异议时，以热酸洗方法为准。
在外力作用下使之断裂，用肉眼观察断口。附录A
（规范性附录）
渗碳淬回火后及成品碳钢球的压碎载荷值JB/T8566—2008
直径为3mm～@20mm的渗碳钢球淬回火后及成品的压碎载荷值按表A.1的规定表A.1
球公称直径
对应的英制尺寸
（参考）
压碎载荷
球公称直径
对应的英制尺寸
（参考）
压碎载荷
100940
中华人民共和国
机械行业标准
碳钢轴承零件
滚动轴承
热处理技术条件
JB/T8566—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张?15千字
2008年9月第1版第1次印刷
定价：10.00元
书号：15111·9181
网址：http://cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
800995
