【纺织行业标准(FZ)】 纺织品 织物透光性的测定

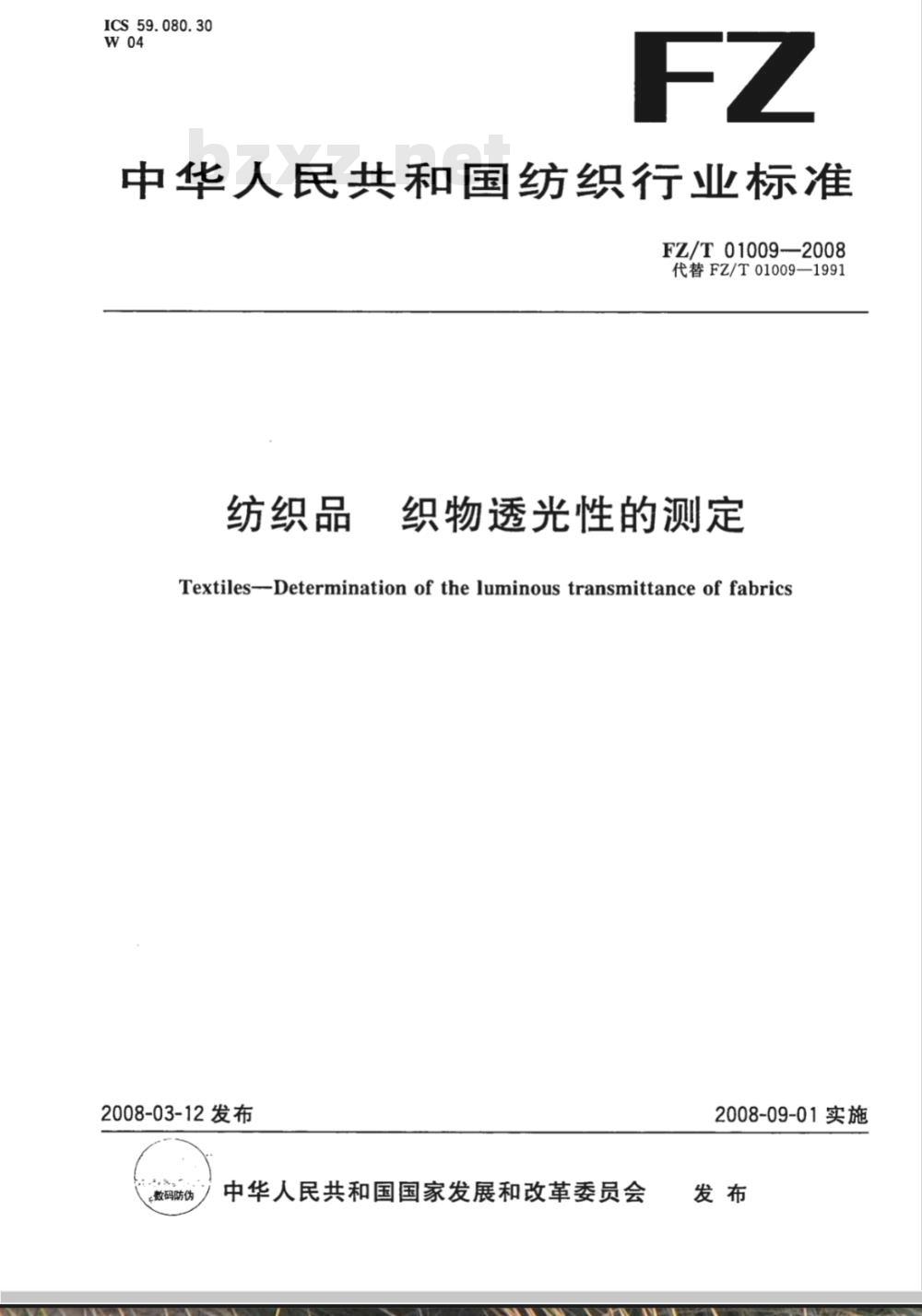

ICS59.080.30
中华人民共和国纺织行业标准
FZ/T01009--2008
代替FZ/T01009—1991
纺织品
织物透光性的测定
Textiles--Determination of the luminous transmittance of fabrics2008-03-12发布
数码防伪
中华人民共和国国家发展和改革委员会2008-09-01实施

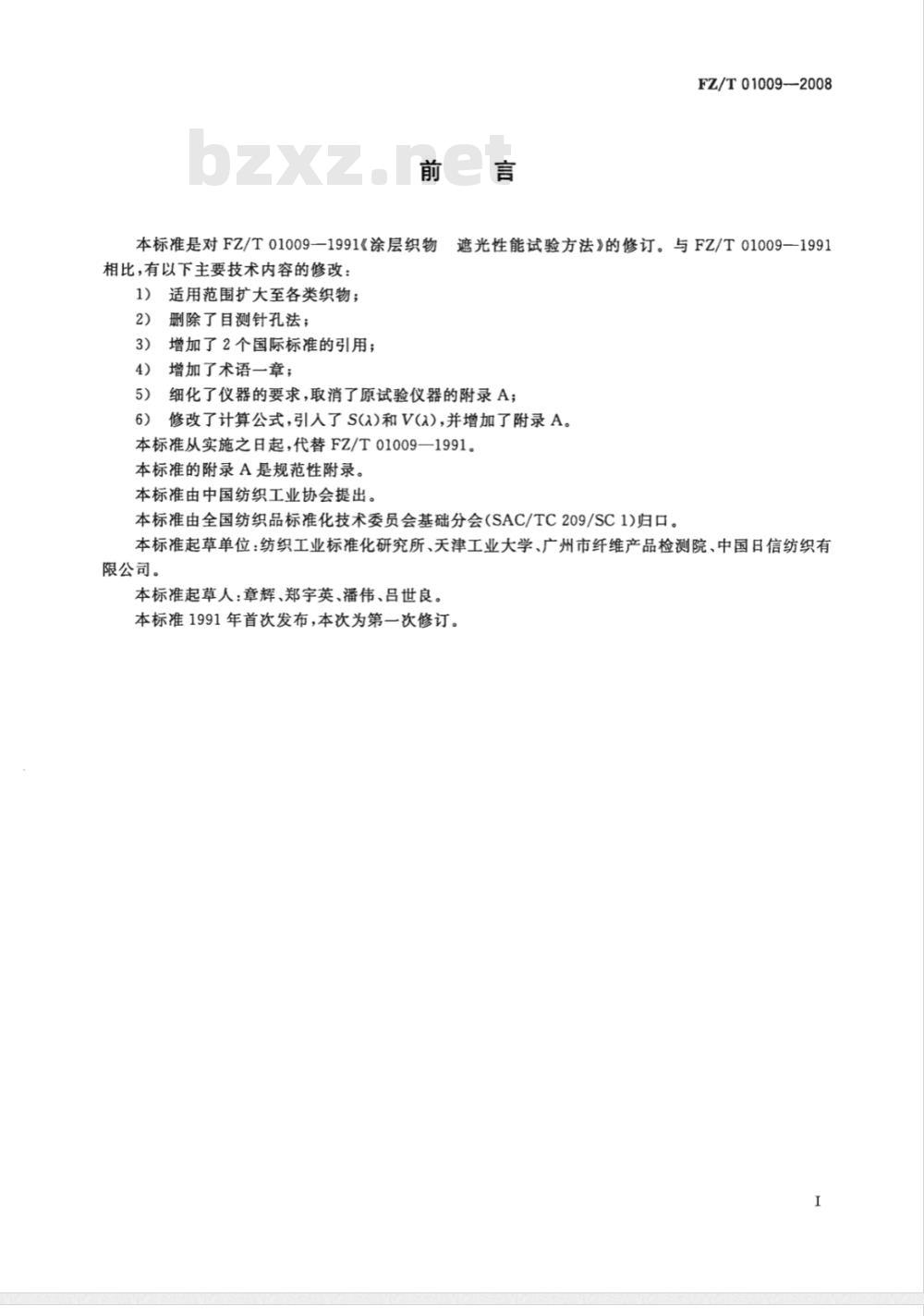

本标准是对FZ/T01009—1991《涂层织物相比，有以下主要技术内容的修改：1）适用范围扩大至各类织物；
删除了目测针孔法；
增加了2个国际标准的引用；
增加了术语一章；
FZ/T01009--2008
遮光性能试验方法》的修订。与FZ/T01009一1991细化了仪器的要求，取消了原试验仪器的附录A；修改了计算公式，引人了S(a)和V(a),并增加了附录A。本标准从实施之日起，代替FZ/T01009—1991。本标准的附录A是规范性附录。
本标准由中国纺织工业协会提出。本标准由全国纺织品标准化技术委员会基础分会(SAC/TC209/SC1)归口。本标准起草单位：纺织工业标准化研究所、天津工业大学、广州市纤维产品检测院、中国日信纺织有限公司。
本标准起草人：章辉、郑宇英、潘伟、吕世良。本标准1991年首次发布，本次为第一次修订。I

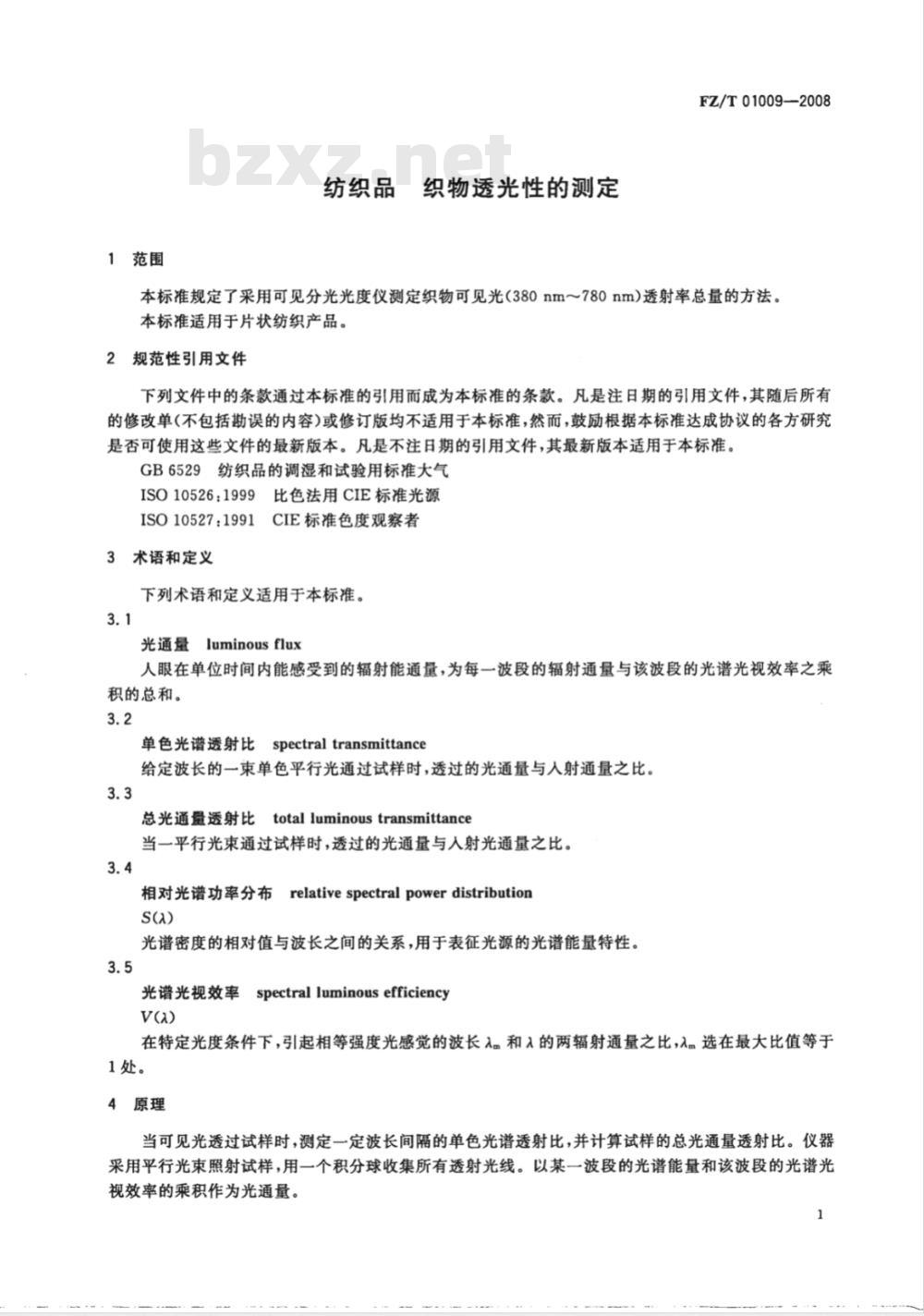

1范围
纺织品
织物透光性的测定
FZ/T01009—2008
本标准规定了采用可见分光光度仪测定织物可见光（380nm～780nm）透射率总量的方法。本标准适用于片状纺织产品。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB6529纺织品的调湿和试验用标准大气ISO10526：1999比色法用CIE标准光源ISO10527：1991CIE标准色度观察者3术语和定义
下列术语和定义适用于本标准。3.1
光通量luminousflux
人眼在单位时间内能感受到的辐射能通量，为每一波段的辐射通量与该波段的光谱光视效率之乘积的总和。
单色光谱透射比spectraltransmittance给定波长的一束单色平行光通过试样时，透过的光通量与入射通量之比。3.3
总光通量透射比totalluminoustransmittance当一平行光束通过试样时，透过的光通量与人射光通量之比。3.4
5relativespectralpowerdistribution相对光谱功率分布
光谱密度的相对值与波长之间的关系，用于表征光源的光谱能量特性。3.5
spectral luminous efficiency光谱光视效率
在特定光度条件下，引起相等强度光感觉的波长入。和入的两辐射通量之比，入选在最大比值等于1处。
4原理
当可见光透过试样时，测定一定波长间隔的单色光谱透射比，并计算试样的总光通量透射比。仪器采用平行光束照射试样，用一个积分球收集所有透射光线。以某一波段的光谱能量和该波段的光谱光视效率的乘积作为光通量。
FZ/T01009—2008

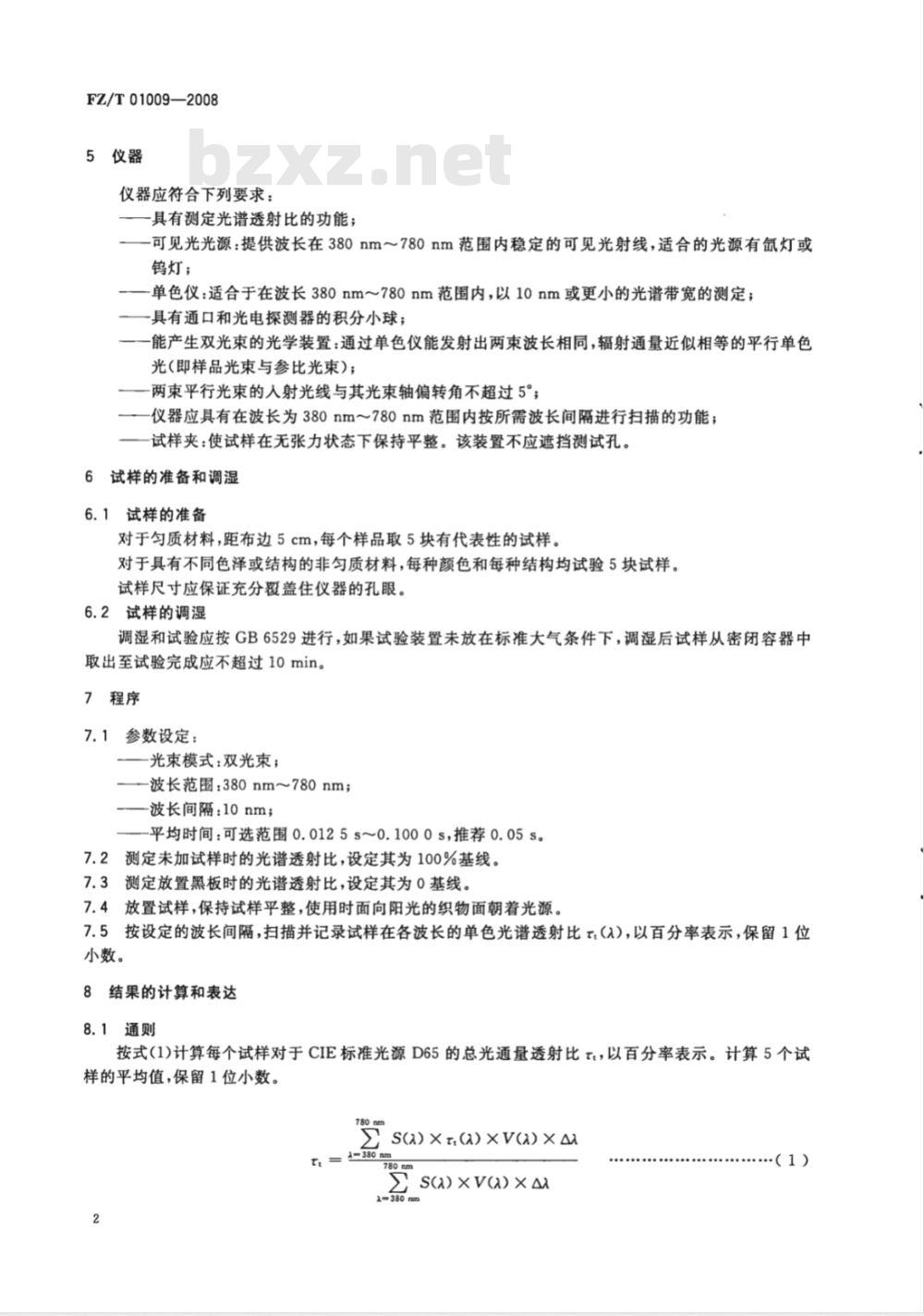

5仪器
仪器应符合下列要求：
具有测定光谱透射比的功能：
可见光光源：提供波长在380nm～780nm范围内稳定的可见光射线，适合的光源有氙灯或钨灯；
单色仪：适合于在波长380nm～780nm范围内，以10nm或更小的光谱带宽的测定；具有通口和光电探测器的积分小球：能产生双光束的光学装置：通过单色仪能发射出两束波长相同，辐射通量近似相等的平行单色光(即样品光束与参比光束)；
两束平行光束的人射光线与其光束轴偏转角不超过5°；一仪器应具有在波长为380nm～780nm范围内按所需波长间隔进行扫描的功能；一试样夹：使试样在无张力状态下保持平整。该装置不应遮挡测试孔。6试样的准备和调湿
6.1试样的准备
对于匀质材料，距布边5cm，每个样品取5块有代表性的试样。对于具有不同色泽或结构的非匀质材料，每种颜色和每种结构均试验5块试样。试样尺寸应保证充分覆盖住仪器的孔眼。6.2试样的调湿
调湿和试验应按GB6529进行，如果试验装置未放在标准大气条件下，调湿后试样从密闭容器中取出至试验完成应不超过10min。7程序
7.1参数设定：
光束模式：双光束；
波长范围：380nm~780nm；
波长间隔：10nm；
平均时间：可选范围0.0125s～0.1000s，推荐0.05s。7.2测定未加试样时的光谱透射比，设定其为100%基线。7.3测定放置黑板时的光谱透射比，设定其为0基线。7.4放置试样，保持试样平整，使用时面向阳光的织物面朝着光源。7.5按设定的波长间隔，扫描并记录试样在各波长的单色光谱透射比t（a），以百分率表示，保留1位小数。
8结果的计算和表达
8.1通则
按式(1)计算每个试样对于CIE标准光源D65的总光通量透射比tt，以百分率表示。计算5个试样的平均值，保留1位小数。
S(a)x(a)xV(a)×
S() XV(a) X
Q-380m
（1）

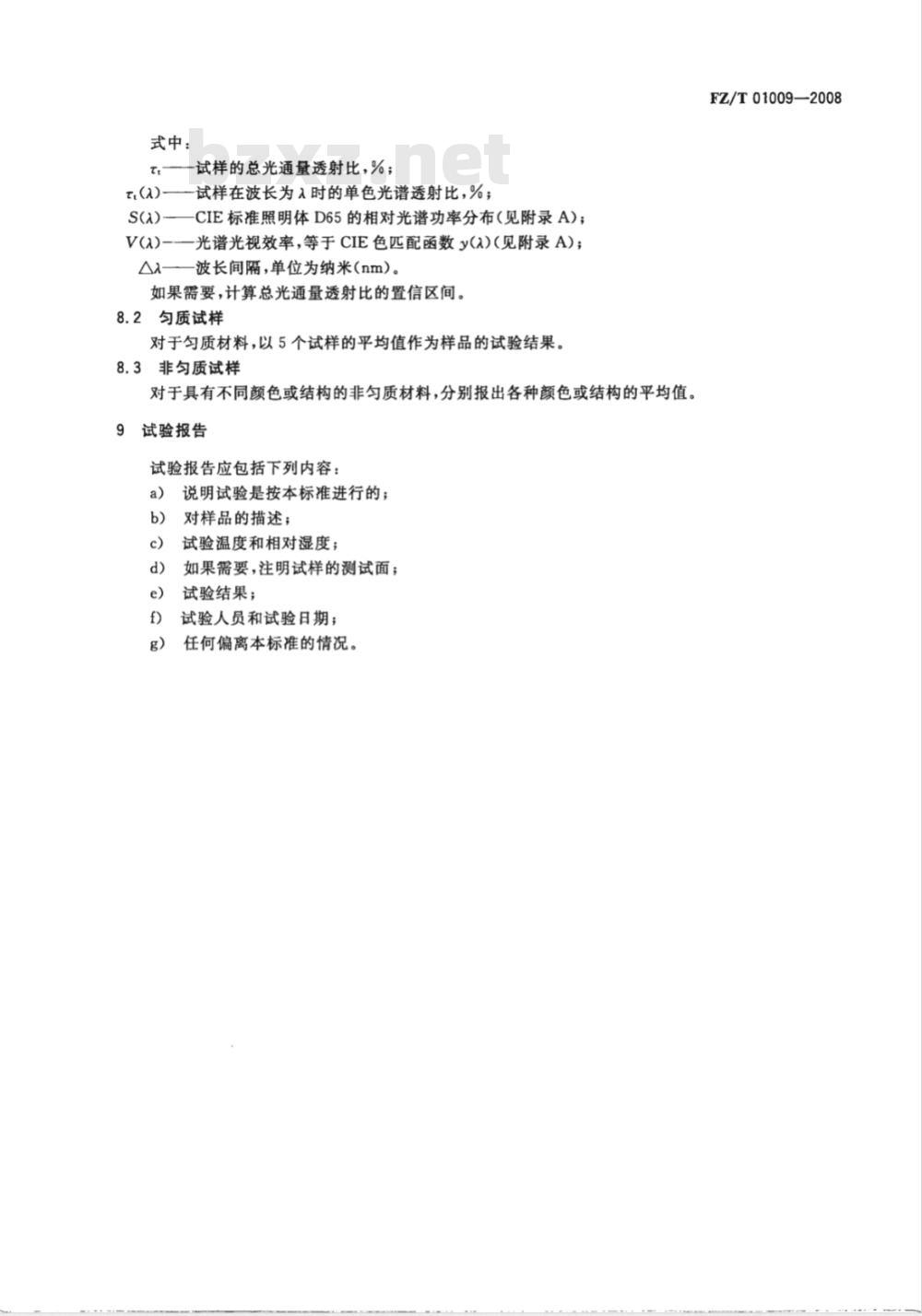

式中：
t.试样的总光通量透射比，%；
t(a)———试样在波长为入时的单色光谱透射比，%；S(a)-—CIE标准照明体D65的相对光谱功率分布（见附录A)；V(a)-—光谱光视效率，等于CIE色匹配函数y(a)(见附录A)；△入一—波长间隔，单位为纳米(nm）。如果需要，计算总光通量透射比的置信区间。2匀质试样
对于匀质材料，以5个试样的平均值作为样品的试验结果。8.3
3非匀质试样
对于具有不同颜色或结构的非匀质材料，分别报出各种颜色或结构的平均值。9
试验报告www.bzxz.net
试验报告应包括下列内容：
说明试验是按本标准进行的；
对样品的描述；
试验温度和相对湿度；
如果需要，注明试样的测试面；试验结果；
试验人员和试验日期；
任何偏离本标准的情况。
FZ/T01009—2008
FZ/T01009-—2008
附录A
（规范性附录）
相对光谱功率分布和光谱光视效率表A.1
入/nm
0. 000 039 00000
0.0001200000
0.0003960000
0.001210000
0.004000000
0.01160000
0.02300000
0.03800000
0.06000000
0.09098000
0.1390200
0.2080200
0.3230000
0.5030000
0.710000 0
0.8620000
0.9540000
0.9949501
0.9950000
0.9520000
0.8700000
S(>）和V(a)的数据引自ISO10526:1999和ISO10527:1991。FZ/T_01009-2008
0.7570000
0.6310000
0.5030000
0.3180000
0.2650000
0.1750000
0.1070000
0.06100000
0.03200000
0.01700000
0.008210000
0.004102000
0.002091000
0.001047000
0.000520000 0
0.0002492000
0.0001200000
0. 000 060 000 00
0. 000 030 000 00
0. 000 014990 00
