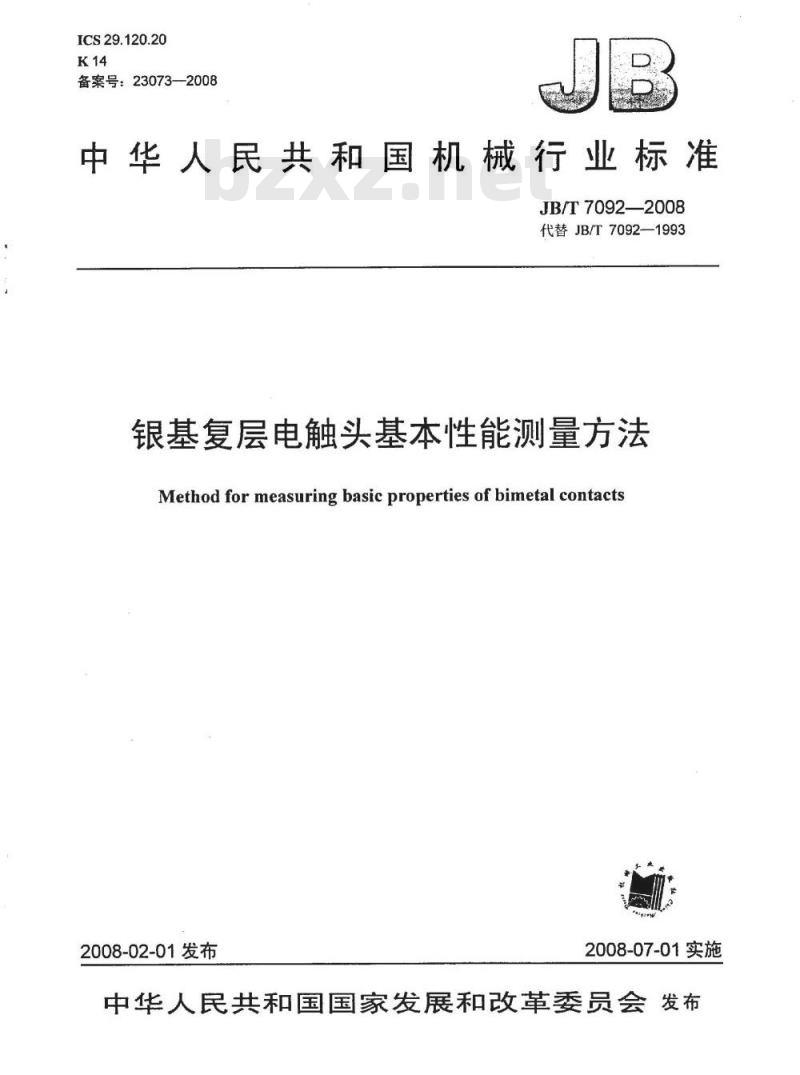

【机械行业标准(JB)】 银基复层电触头基本性能测量方法

ICS29.120.20
备案号：23073—2008
中华人民共和国机械行业标准
JB/T7092—2008
代替JB/T7092—1993
银基复层电触头基本性能测量方法Method for measuring basic properties of bimetal contacts2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

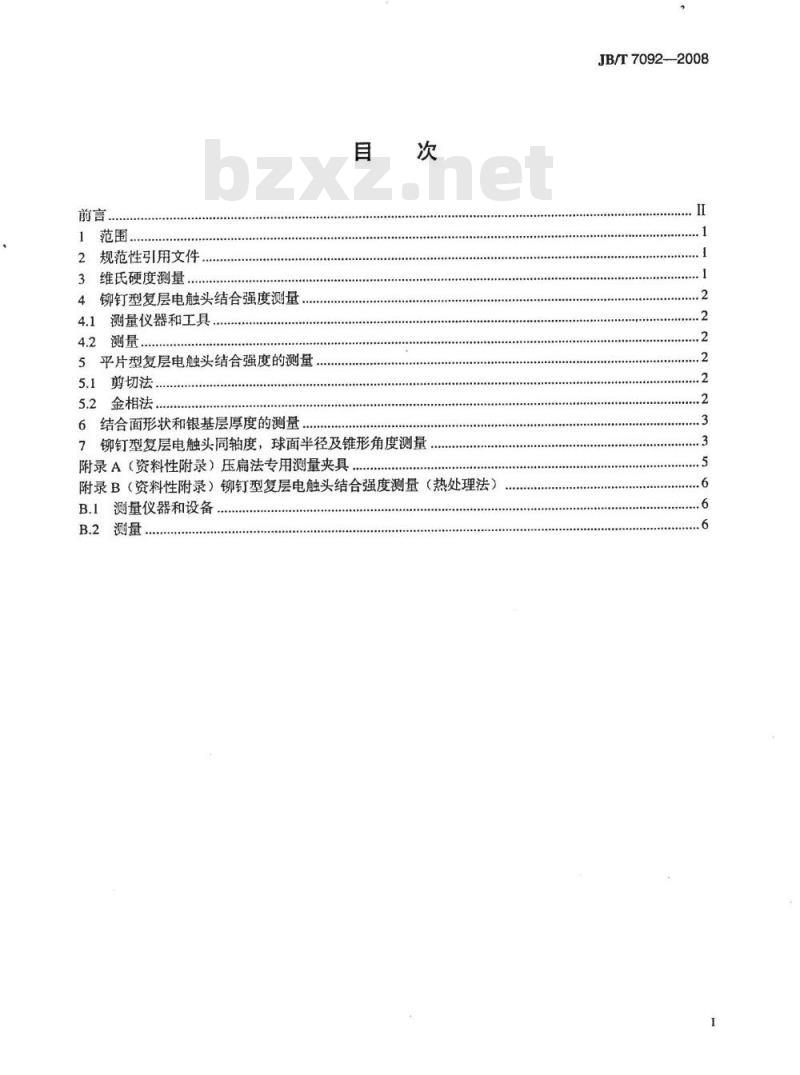

规范性引用文件
维氏硬度测量
铆钉型复层电触头结合强度测量.4
测量仪器和工具
4.2测量
5平片型复层电触头结合强度的测量5.1剪切法
5.2金相法
6结合面形状和银基层厚度的测量7铆钉型复层电触头同轴度，球面半径及锥形角度测量附录A（资料性附录）压扁法专用测量夹具.附录B（资料性附录）铆钉型复层电触头结合强度测量（热处理法）B.1测量仪器和设备
JB/T7092--2008
JB/T7092-2008

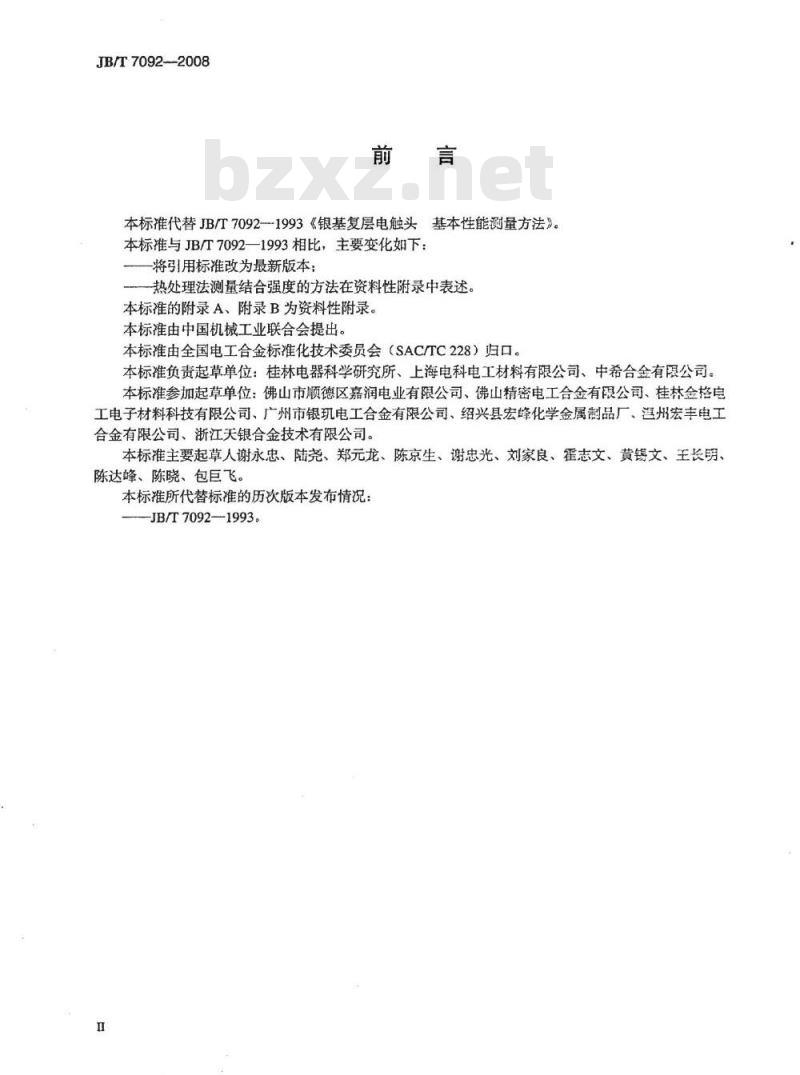

本标准代替JB/T7092-1993《银基复层电触头基本性能测量方法》。本标准与JB/T7092一1993相比，主要变化如下：-将引用标准改为最新版本；
热处理法测量结合强度的方法在资料性附录中表述本标准的附录A、附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由全国电工合金标准化技术委员会（SAC/TC228）归口。本标准负责起草单位：桂林电器科学研究所、上海电科电工材料有限公司、中希合金有限公司。本标准参加起草单位：佛山市顺德区嘉润电业有限公司、佛山精密电工合金有限公司、桂林金格电工电子材料科技有限公司、广州市银玑电工合金有限公司、绍兴县宏峰化学金属制品厂、汽州宏丰电工合金有限公司、浙江天银合金技术有限公司。本标准主要起草人谢永忠、陆尧、郑元龙、陈京生、谢忠光、刘家良、霍志文、黄锡文、王长明、陈达峰、陈晓、包巨飞。
本标准所代替标准的历次版本发布情况：JB/T7092—1993。

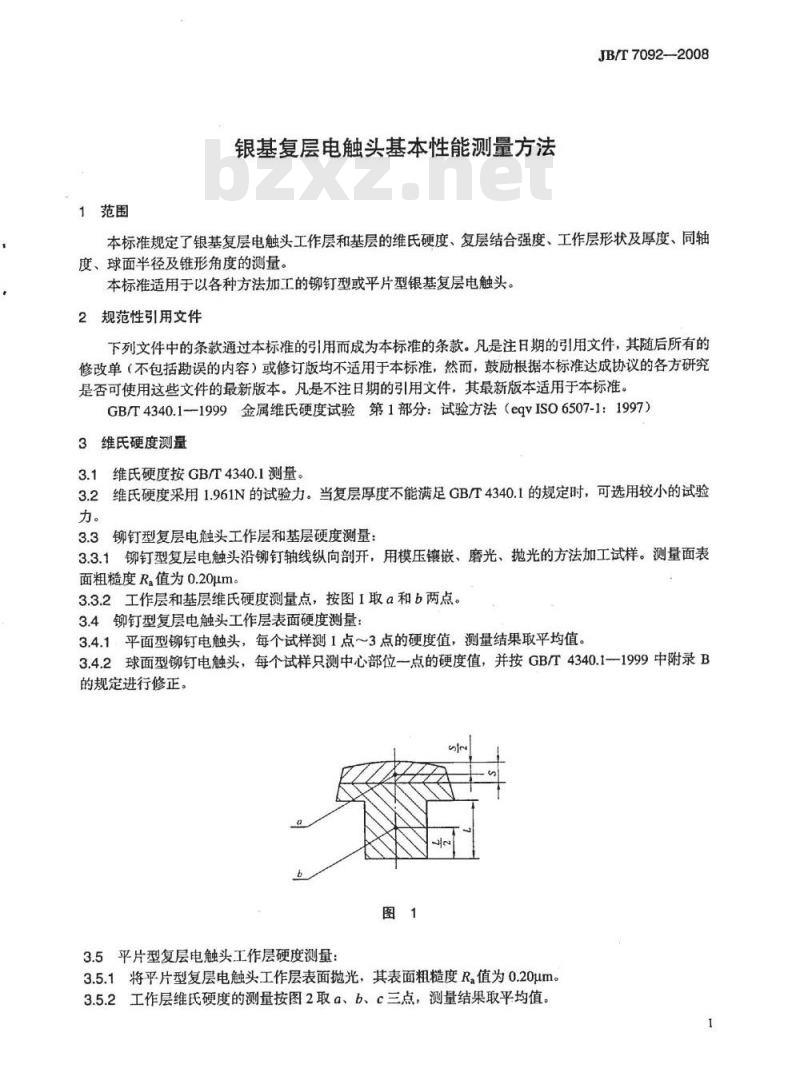

1范围
银基复层电触头基本性能测量方法JB/T7092-2008
本标准规定了银基复层电触头工作层和基层的维氏硬度、复层结合强度、工作层形状及厚度、同轴度、球面半径及锥形角度的测量。本标准适用于以各种方法加工的铆钉型或平片型银基复层电触头。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4340.1--1999金属维氏硬度试验第1部分：试验方法（eqvISO6507-1：1997）3维氏硬度测量
3.1维氏硬度按GB/T4340.1测量。3.2维氏硬度采用1.961N的试验力。当复层厚度不能满足GB/T4340.1的规定时，可选用较小的试验力。
3.3铆钉型复层电触头工作层和基层硬度测量：3.3.1铆钉型复层电触头沿铆钉轴线纵向剖开，用模压镶嵌、磨光、抛光的方法加工试样。测量面表面粗糙度R.值为0.20μm。
3.3.2工作层和基层维氏硬度测量点，按图1取a和b两点。3.4铆钉型复层电触头工作层表面硬度测量：3.4.1，平面型铆钉电触头，每个试样测1点～3点的硬度值，测量结果取平均值。3.4.2球面型铆钉电触头，每个试样只测中心部位一点的硬度值，并按GB/T4340.1--1999中附录B的规定进行修正。

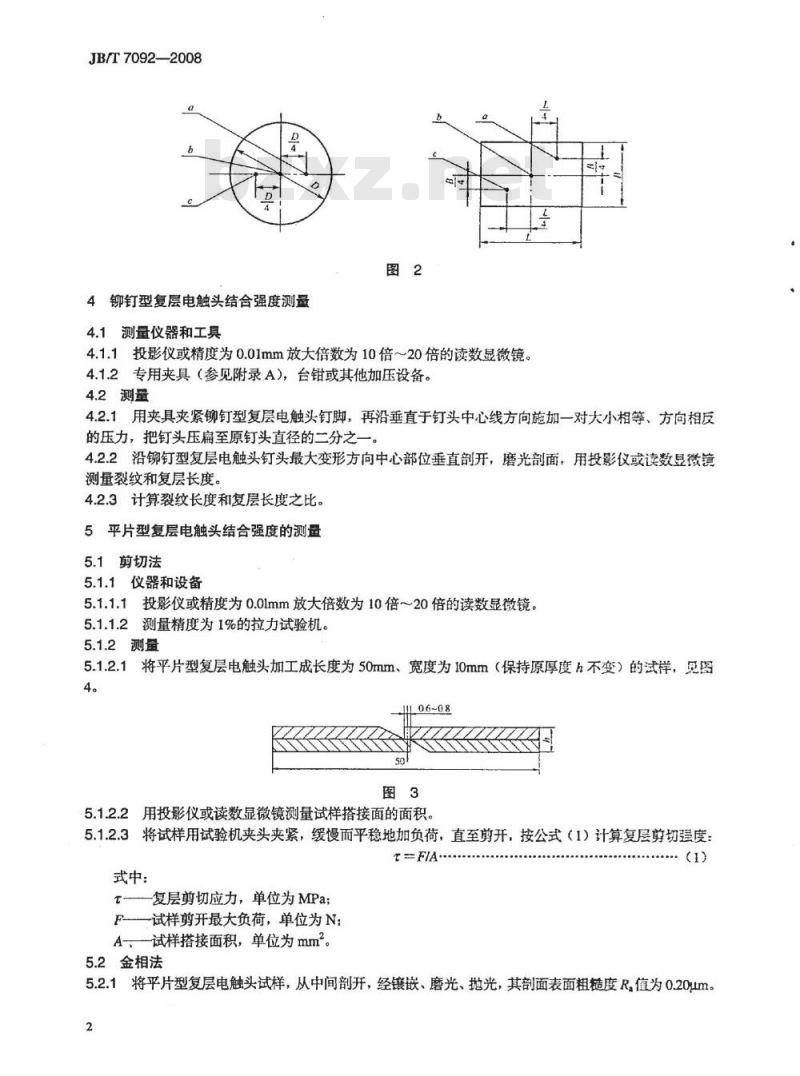

3.5平片型复层电触头工作层硬度测量：3.5.1将平片型复层电触头工作层表面抛光，其表面粗糙度R值为0.20um3.5.2工作层维氏硬度的测量按图2取a、b、c三点，测量结果取平均值。JB/T7092—2008
4铆钉型复层电触头结合强度测量4.1测量仪器和工具
4.1.1投影仪或精度为0.01mm放大倍数为10倍～20倍的读数显微镜。4.1.2专用夹具（参见附录A)，台钳或其他加压设备。4.2测量
4.2.1用夹具夹紧铆钉型复层电触头钉脚，再沿垂直于钉头中心线方向施加一对大小相等、方向相反的压力，把钉头压扁至原钉头直径的二分之一4.2.2沿铆钉型复层电触头钉头最大变形方向中心部位垂直剖开，磨光剖面，用投影仪或读数昱微镜测量裂纹和复层长度。
4.2.3计算裂纹长度和复层长度之比。5平片型复层电触头结合强度的测量5.1剪切法
5.1.1仪器和设备
5.1.1.1投影仪或精度为0.0lmm放大倍数为10倍～20倍的读数显微镜。5.1.1.2测量精度为1%的拉力试验机。5.1.2测量
5.1.2.1将平片型复层电触头加工成长度为50mm、宽度为10mm（保持原厚度h不变）的试样，见图4。
5.1.2.2用投影仪或读数显微镜测量试样搭接面的面积。将试样用试验机夹头夹紧，缓慢而平稳地加负荷，直至剪开，按公式（1）计算复层剪切强度：5.1.2.3
TFIA·
式中：
t——复层剪切应力，单位为MPa；F—试样剪开最大负荷，单位为N；A-、试样搭接面积，单位为mm。5.2金相法
5.2.1将平片型复层电触头试样，从中间剖开，经镶嵌、磨光、抛光，其剖面表面粗糙度R,值为0.20um。2
JB/T7092—2008
5.2.2用放大100倍的金相显微镜测量剖面缺陷总长度1和复层总长度L，并计算出缺陷总长度与复层总长度之比。
6结合面形状和银基层厚度的测量6.1测量仪器：投影仪或精度为0.01mm放大倍数为10倍～20倍的读数显微镜。6.2铆钉型复层电触头沿铆钉轴线纵向剖开，将剖面磨光。6.3见图4，测量AB之间的距离DI，并测量出复层结合面距AB之间的最大距离h，由公式（2）计算结合面球面半径：
式中：
R—球面半径，单位为mm;
D球冠直径，单位为mm；
h球冠高度，单位为mm。
D2+4h2
6.4见图4，在以钉头中心为圆心，D,/4为半径的圆内，取距铆钉球面顶点切线最短距离为其银基层厚度S。
6.5平片型复层电触头，沿平面垂直剖开，面磨光，测量银基层厚度。7铆钉型复层电触头同轴度，球面半径及锥形角度测量7.1测量仪器，投影仪或精度为0.01mm放大倍数为10倍～20倍的读数显微镜。7.2将铆钉型复层电触头用投影仪直接测量或将铆钉沿铆钉轴线纵向剖开，将剖面磨光后，用读数显微镜测量。
7.3见图5，精确测量内外圆之间的最小距离b，然后再测出相对方向的距离a，钉钉头与钉尾的同轴度公差f按公式（3）计算：
JB/T7092-2008
式中：
f同轴度公差，单位为mm：
一内外圆间的最大距离，单位为mm；一内外圆间的最小距离，单位为mm。7.4见图6，精确测量球冠直径和高度，按公式（2）计算球面半径，也可以在投影仪下用样板直接测量。
7.5见图7，精确测量钉头直径、钉头厚度、球冠直径和高度，按公式（4）计算锥形角度，也可以用投影仪直接测量。
G=arctan[（D-D,)）.n2（T-h）J.式中：
0锥形角度，单位为（°）：
钉头直径，单位为mm；
D球冠直径，单位为mm：
T一钉头厚度，单位为mm;
一球冠高度，单位为mm。
压扁法专用测量夹具见图A.1。
附录AWww.bzxZ.net
（资料性附录）
压扁法专用测量夹具
—右导向柱：2—-左导向柱：3——左模座；4-6
右压块：7——左压块：8-
右模座：5-
一加压装置。
JB/T7092—2008
一固紧螺钉：
JB/T70922008
B.1测量仪器和设备
附录B
（资料性附录）
铆钉型复层电触头结合强度测量（热处理法）测量仪器和设备为金相显微镜和热处理炉。B.2测量
B.2.1将待测铆钉放人已升温至温度为T的热处理炉中，待炉温重新升到T时，保温一段时间t，然后取出快速置于18℃～25℃的清水中冷却，试验后水温不能升高2℃。B.2.2将热处理过的铆钉，沿铆钉轴线纵向剖开，经镶嵌、磨光、抛光后在放大100倍的显微镜下测量复层面直径D，和裂纹长度a与b，见图B.1。图B.1
B.2.3按公式（B.1）计算结合面所占复层面的百分数：A=([D-（a+b)/Dil×100.
式中：
A—结合面占复层面的百分数，%；裂纹长度，单位为mm；
复层面直径，单位为mm。
