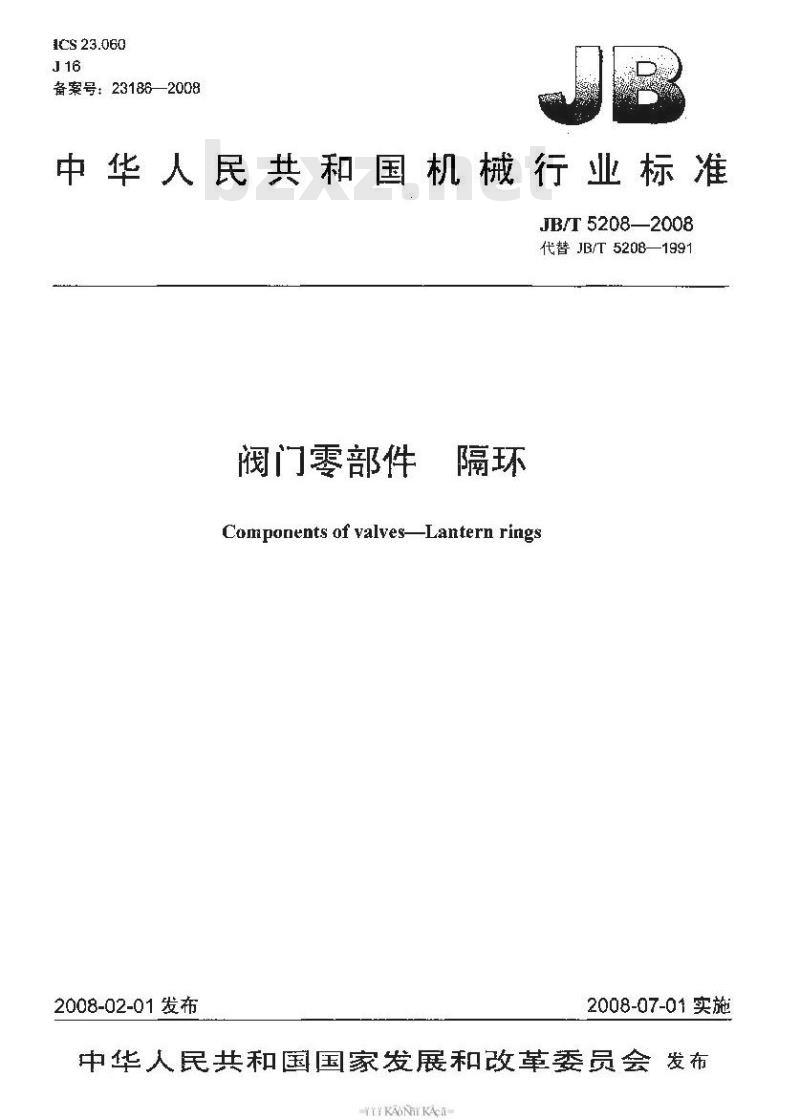

【机械行业标准(JB)】 阀门零部件 隔环

1CS 23.060
备案号：23186—2008
中华人民共和国机械行业标准
JB/T5208—2008
代替JB/T5208—1991
阀门零部件
Components of valvesLanternrings2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布KAONKAA

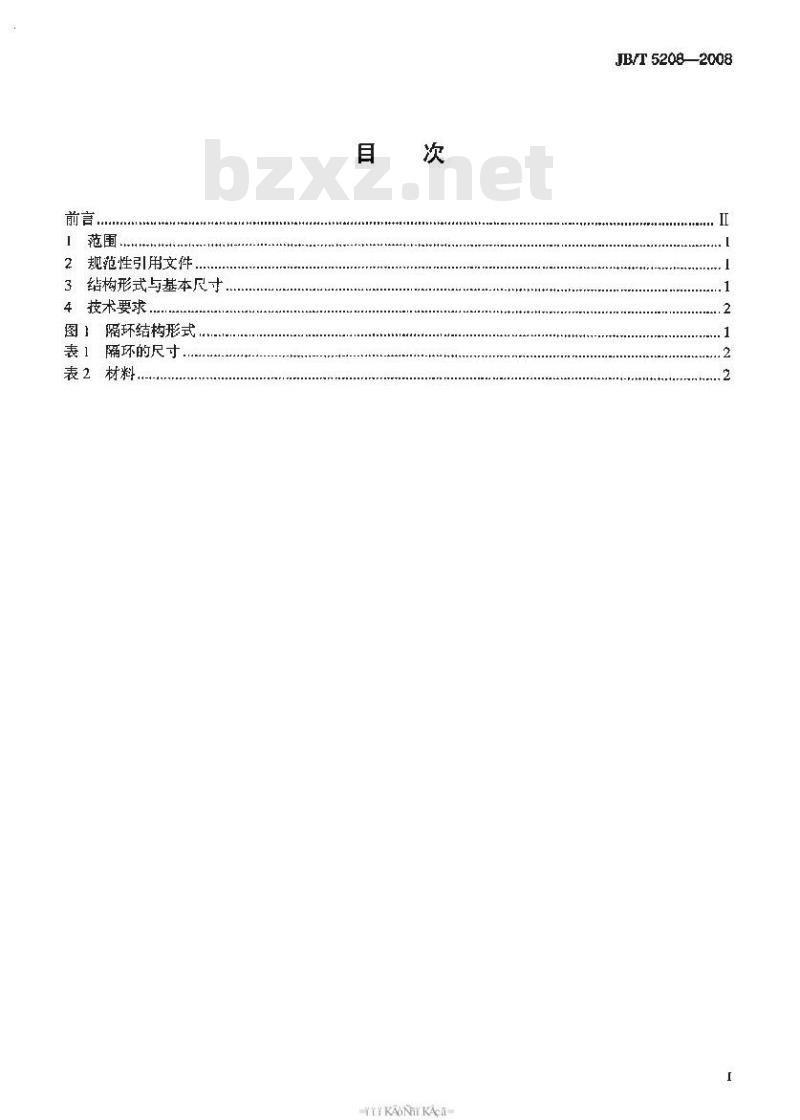

2规范性引用文件.
结构形式与基本尺寸
4技术要求
图隔环结构形式
履环的尺寸.
YKAONKACA
JB/T 5208—2008
JB/T5208-2008

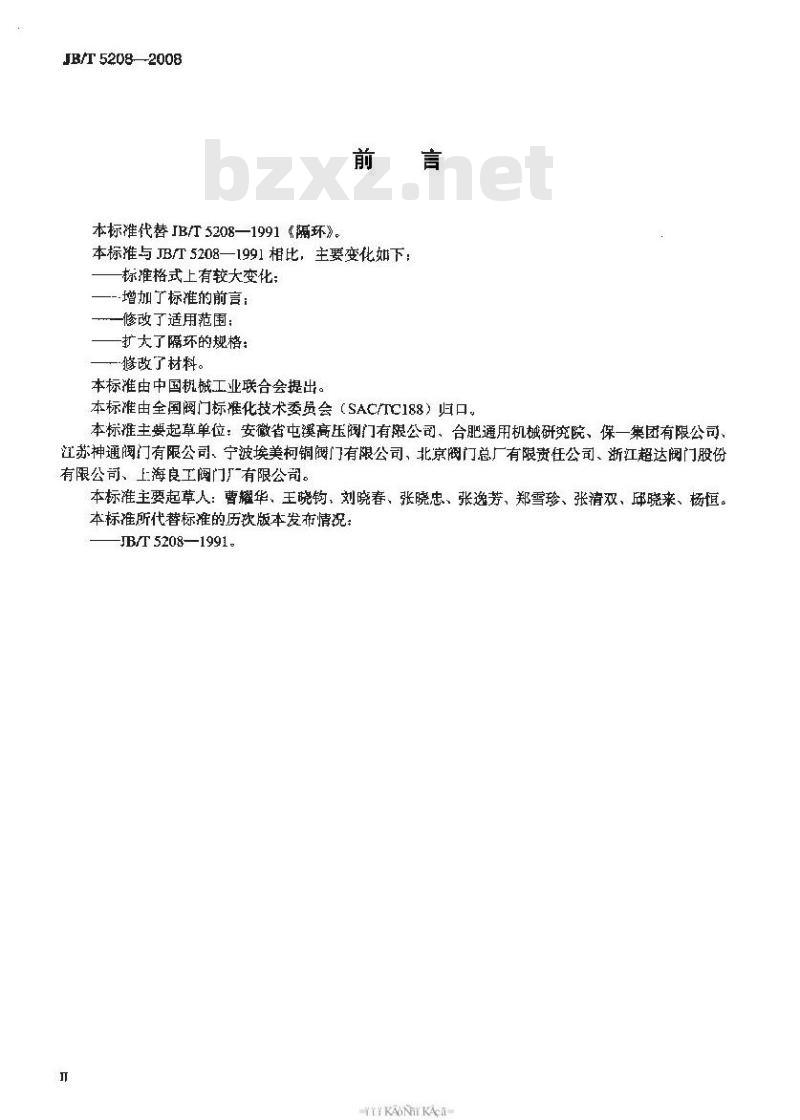

本标准代替JB5208—1991《环》。前言
本标推与JB/T5208一1991相比，主要变化如下：标推格式上有较大变化；
——增加了标准的前言：
一修改了适用范围：
-扩大了隔环的规格：
-修改了材料。
本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会（SAC/TC188）归口。本标准主要起章单位：安徽省屯溪高压阀门有限公司、合肥通用机械研究院、保一集团有限公司江苏神通阀门有限公司、宁波埃美柯铜阀门有限公司、北京阀门总厂有限资任公司、浙江超达阀门股份有限公司、上海良工阀门厂有限公司。本标准主要起草人：曹耀华、王晓钩，刘晓春、张晓忠、张逸芳、郑雪珍、张清双、邱晓来、杨恒。本标准所代替标准的历次版本发布情况，-JB/T 5208—1991。
KAONKAA

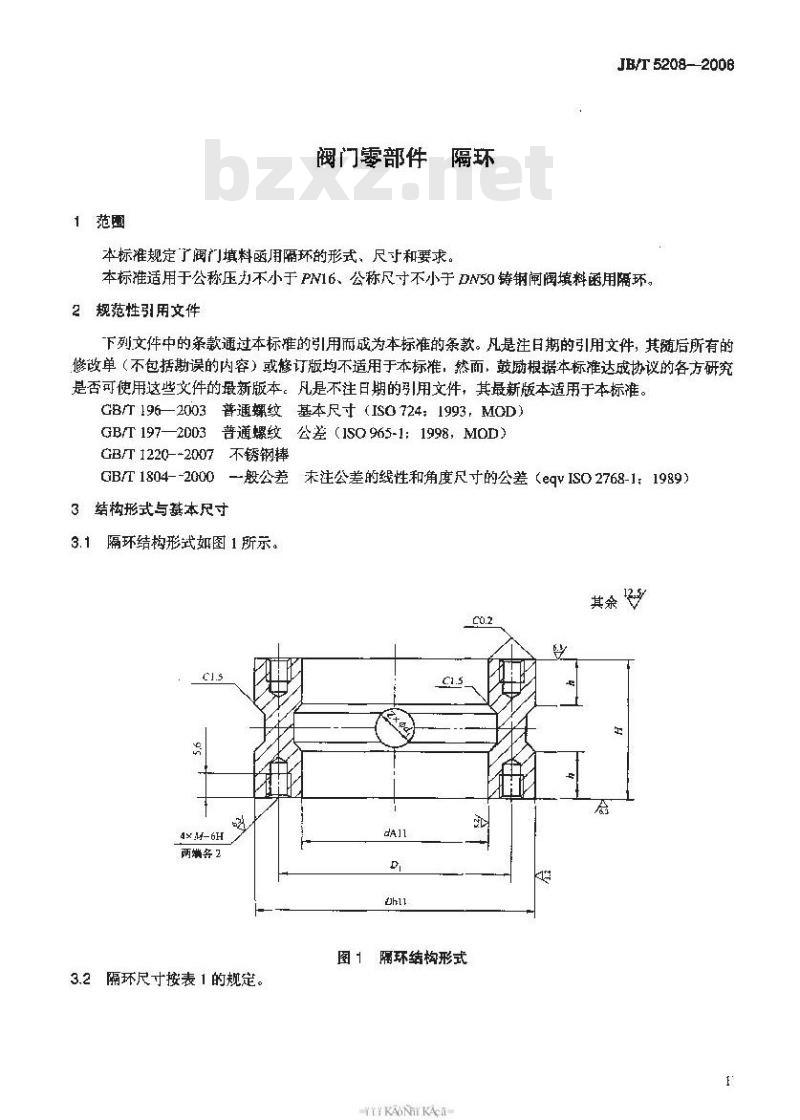

1范围
阀门零部件
本标准规定了阀门填料函用隔环的形式、尺寸和要求。JB/T5208—-200B
本标准适用于公称压力不小于PN16、公称尺寸不小于DN50铸钢闸阀填料函用隔环。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB196一2003普通纹基本尺寸（IS0724：1993，MOD）GB/T197—2003普通螺纹公差（JSO965-1：1998，MOD)GB1220--2007不锈钢摔
末注公差的线性和角度尺寸的公差（eqvIS02768-1：1989）GB/T1804--2000—般公差
3结构形式与基本尺寸
3.1隔环结构形式如图1所示。
两端务2
3.2 隔环尺寸按表 1 的规定。
图1隔环结构形式
KAONKAA
JB/T5208—200B
阔杆直径
技术要求

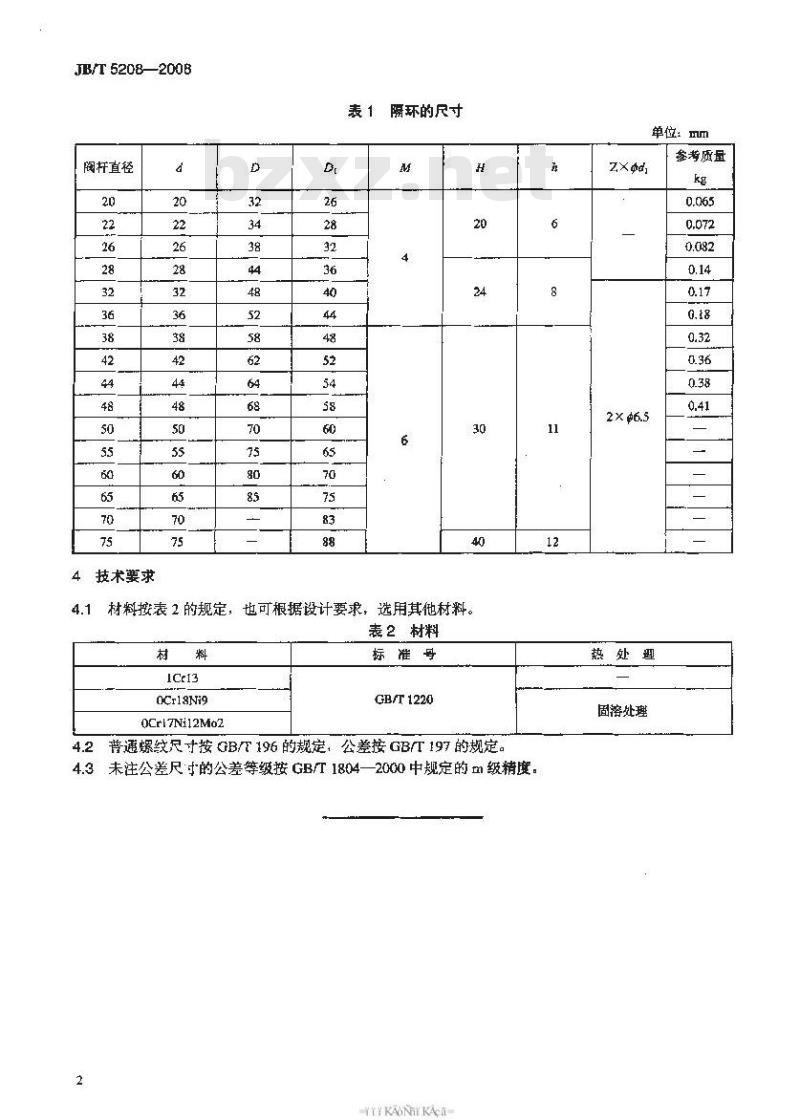

隔环的尺寸
材料按表2的规定，也可根据设计要求，选用其他材料。4.1
表2材料wwW.bzxz.Net
OCr18Ni9
OCr17Ni12Mo2
标准母
GB/T1220
4.2普通螺纹尺寸按 GB/T 196 的规定，公差按 GB/T 197的规定。4.3未注公差尺寸的公差等级按GB/T1804一2000中规定的 m级精度2
KAONKAA
单位：mm
热处理
固溶处理
参考质量
