标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了起升高度大于1800mm的各种型式乘驾式高升机动工业车辆的护顶架、驾驶员腿和脚的保护、翻车保护结构(POPS)和落物保护结构(FOPS)的技术要求和试验方法。 GB/T 5143-2008 工业车辆 护顶架 技术要求和试验方法 GB/T5143-2008

部分标准内容:

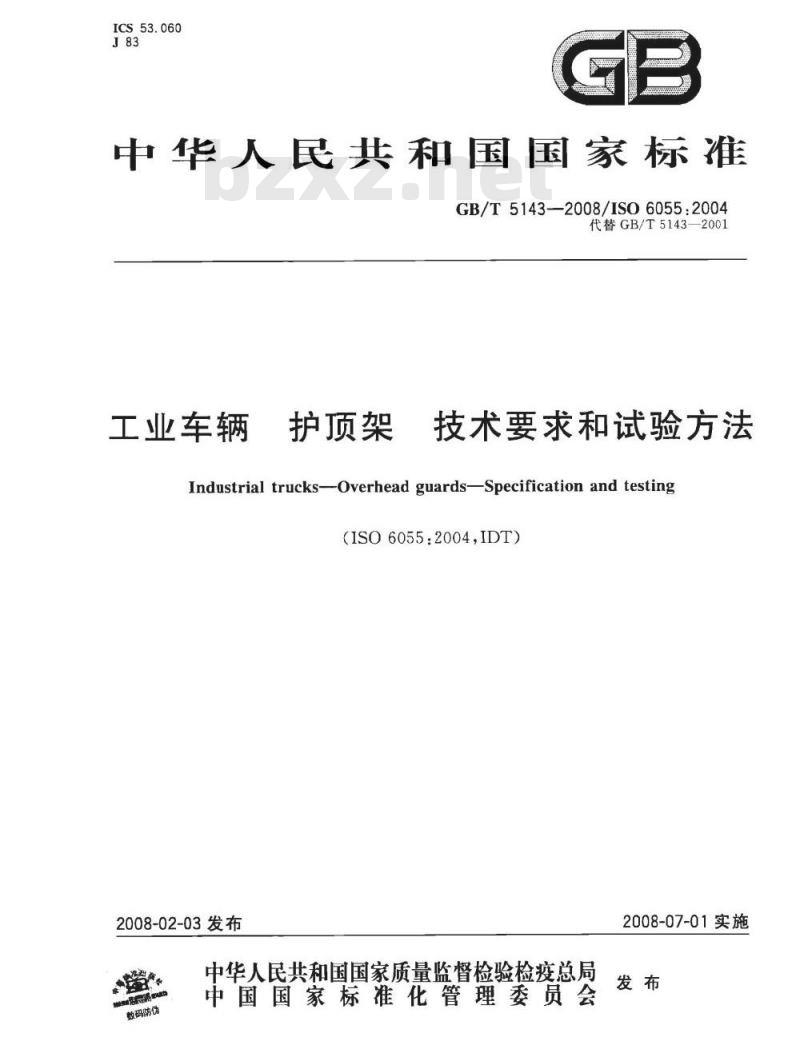

ICS53.060
中华人民共和国国家标准
GB/T5143—2008/ISO6055:2004
代替GB/T5143—2001
工业车辆
护顶架
技术要求和试验方法
Industrial trucks--Overhead guards-Specification and testing(ISO6055:2004,IDT)
2008-02-03发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2008-07-01实施
GB/T5143—2008/IS06055:2004

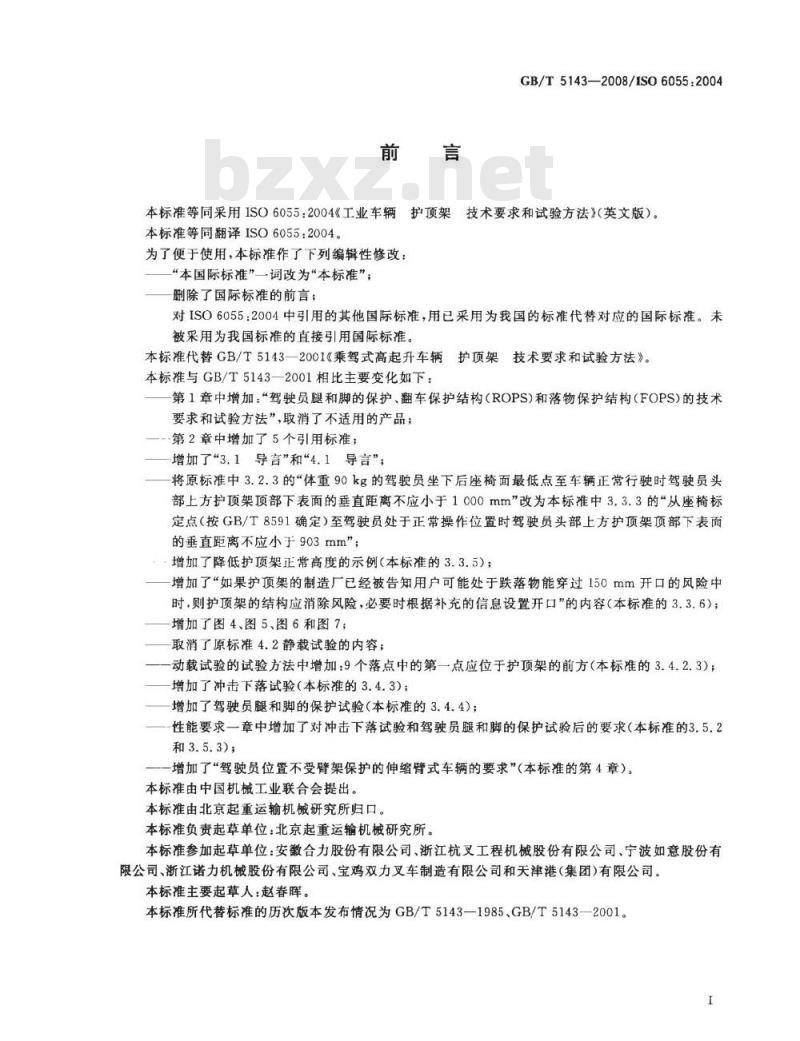

本标准等同采用ISO6055:2004《工业车辆护顶架技术要求和试验方法》(英文版)。本标准等同翻译ISO6055:2004。为了便于使用,本标准作了下列编辑性修改:“本国际标准”一词改为“本标准”;一删除了国际标准的前言;
对IS06055:2004中引用的其他国际标准,用已采用为我国的标准代替对应的国际标准。未被采用为我国标准的直接引用国际标准。本标准代替GB/T5143—2001《乘驾式高起升车辆护项架技术要求和试验方法》。本标准与GB/T5143—2001相比主要变化如下:第1章中增加:“驾驶员腿和脚的保护、翻车保护结构(ROPS)和落物保护结构(FOPS)的技术要求和试验方法”,取消了不适用的产品;一-第2章中增加了5个引用标准;“增加了“3.1导管”和“4.1导言”:将原标准中3.2.3的“体重90kg的驾驶员坐下后座椅面最低点至车辆正常行驶时驾驶员头部上方护顶架顶部下表面的垂直距离不应小于1000mm改为本标准中3.3.3的从座椅标定点(按GB/T8591确定)至驾驶员处于正常操作位置时驾驶员头部上方护顶架顶部下表面的垂直距离不应小子903mm”
:增加了降低护顶架正常高度的示例(本标准的3.3.5);一增加了“如果护顶架的制造厂已经被告知用户可能处于跌落物能穿过150mm开口的风险中时,则护顶架的结构应消除风险,必要时根据补充的信息设置开口”的内容(本标准的3.3.6);增加了图4、图5、图6和图7;
取消了原标准4.2静载试验的内容;动载试验的试验方法中增加:9个落点中的第一点应位于护顶架的前方(本标准的3.4.2.3);增加了冲击下落试验(本标准的3.4.3)增加了驾驶员腿和脚的保护试验(本标准的3.4.4);-性能要求一章中增加了对冲击下落试验和驾驶员腿和脚的保护试验后的要求(本标准的3.5.2和3.5.3);
增加了“驾驶员位置不受臂架保护的伸缩臂式车辆的要求”(本标准的第4章)。本标准由中国机械工业联合会提出。本标准由北京起重运输机械研究所归口。本标准负责起草单位:北京起重运输机械研究所。本标准参加起草单位:安徽合力股份有限公司、浙江杭叉工程机械股份有限公司、宁波如意股份有限公司、浙江诺力机械股份有限公司、宝鸡双力叉车制造有限公司和天津港(集团)有限公司。本标准主要起草人:赵春晖。
本标准所代替标准的历次版本发布情况为GB/T5143—1985、GB/T5143—2001。I

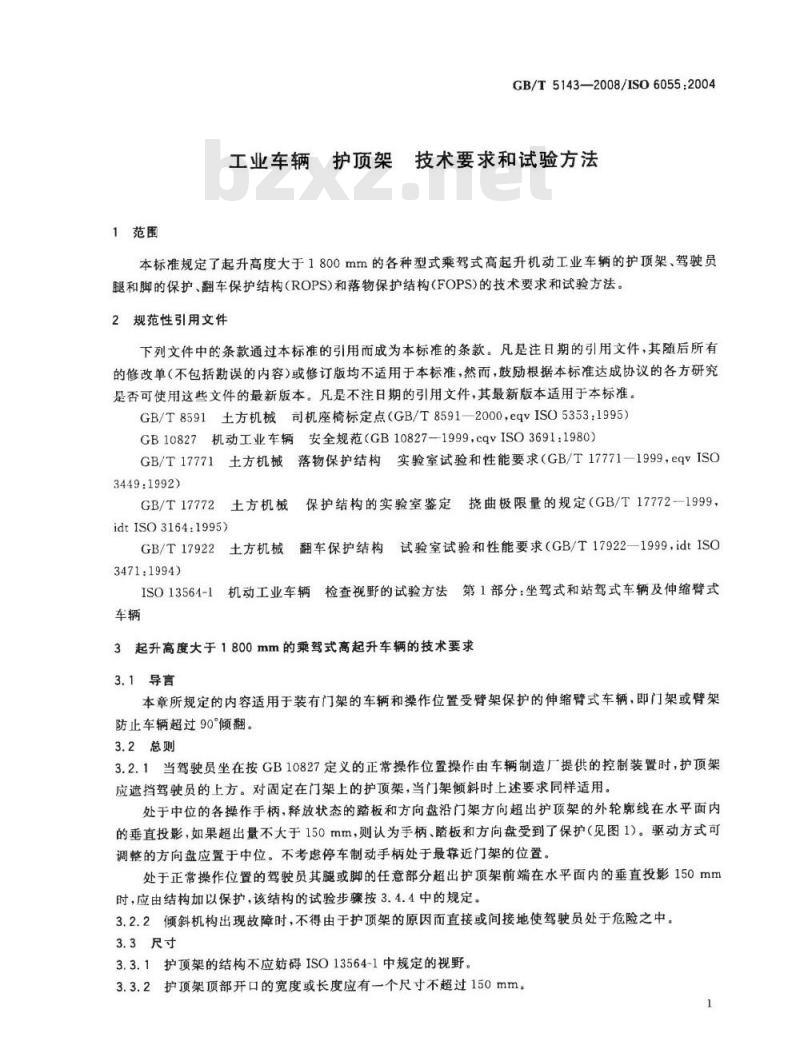

1范围
GB/T5143—2008/ISO6055:2004
工业车辆护顶架技术要求和试验方法本标准规定了起升高度大于1800mm的各种型式乘驾式高起升机动工业车辆的护顶架、驾驶员腿和脚的保护、翻车保护结构(ROPS)和落物保护结构(FOPS)的技术要求和试验方法。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T8591土方机械司机座椅标定点(GB/T8591—2000,eqvISO5353:1995)GB10827机动工业车辆安全规范(GB10827—1999,cqvISO3691:1980GB/T17771土方机械落物保护结构实验室试验和性能要求(GB/T17771-1999,eqvISO3449:1992)
GB/T17772土方机械保护结构的实验室鉴定挠曲极限量的规定(GB/T17772-1999,idtISO3164:1995)
GB/T17922土方机械翻车保护结构试验室试验和性能要求(GB/T17922—1999,idtISO3471:1994)
ISO13564-1机动工业车辆检查视野的试验方法第1部分:坐驾式和站驾式车辆及伸缩臂式车辆
3起升高度大于1800mm的乘驾式高起升车辆的技术要求3.1导言
本章所规定的内容适用于装有门架的车辆和操作位置受臂架保护的伸缩臂式车辆,即门架或臂架防止车辆超过90°倾翻。
3.2总则
3.2.1当驾驶员坐在按GB10827定义的正常操作位置操作由车辆制造厂提供的控制装置时,护顶架应遮挡驾驶员的上方。对固定在门架上的护顶架,当门架倾斜时上述要求同样适用。处于中位的各操作手柄,释放状态的踏板和方向盘沿门架方向超出护顶架的外轮廊线在水平面内的垂直投影,如果超出量不大于150mm,则认为手柄、踏板和方向盘受到了保护(见图1)。驱动方式可调整的方向盘应置于中位。不考虑停车制动手柄处于最靠近门架的位置。处于正常操作位置的驾驶员其腿或脚的任意部分超出护顶架前端在水平面内的垂直投影150mm时,应由结构加以保护,该结构的试验步骤按3.4.4中的规定。3.2.2倾斜机构出现故障时,不得由于护顶架的原因而直接或间接地使驾驶员处于危险之中。3.3尺寸
3.3.1护顶架的结构不应妨碍ISO13564-1中规定的视野。3.3.2护顶架顶部开口的宽度或长度应有一个尺寸不超过150mm。1
GB/T5143—2008/ISO6055:2004
护顶架边缘
护顶架前支示意图:
前部结构的

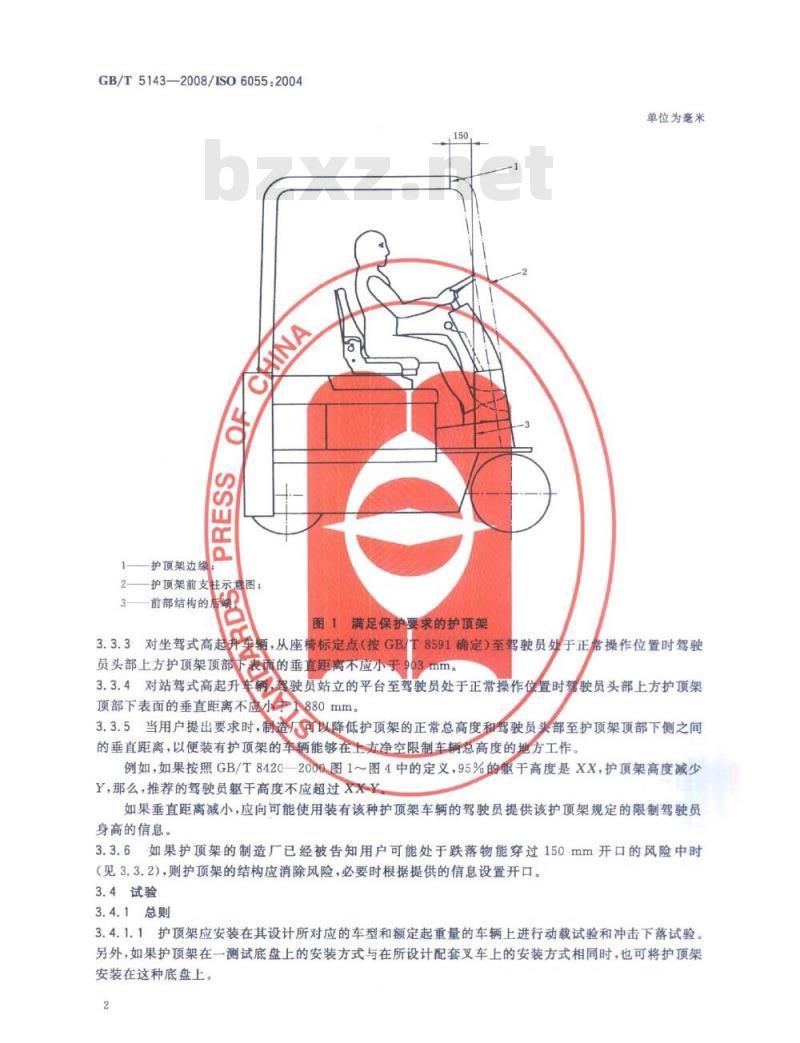

图1满足保护要求的护顶架
辆,从座椅标定点(按GB
3.3.3对坐驾式高起
员头部上方护项架顶部下表直的垂直距离不应小3.3.4对站驾式高起升
单位为毫米
8591确定)至驾驶员处手正常操作位置时驾驶mm。
驶员站立的平台至驾驶员处于正常操作位置时驾驶员头部上方护顶架辆套
顶部下表面的垂直距离不应小一880mm。
3.3.5当用户提出要求时,制造几以降低护顶架的正常总高度和骂驶员头部至护顶架项部下侧之间的垂直距离,以便装有护顶架的车辆能够在上方净空限制车辆总高度的地方工作。例如,如果按照GB/T8420-—2000图1图4中的定义,95%的驱干高度是XX,护顶架高度减少Y,那么,推荐的驾驶员躯干高度不应超过XX如果垂直距离减小,应向可能使用装有该种护顶架车辆的驾驶员提供该护顶架规定的限制驾驶员身高的信息。
3.3.6如果护项架的制造厂已经被告知用户可能处于跌落物能穿过150mm开口的风险中时(见3.3.2),则护顶架的结构应消除风险,必要时根据提供的信息设置开口。3.4试验
3.4.1总则
3.4.1.1护顶架应安装在其设计所对应的车型和额定起重量的车辆上进行动载试验和冲击下落试验。另外,如果护顶架在一测试底盘上的安装方式与在所设计配套叉车上的安装方式相同时,也可将护顶架安装在这种底盘上。
GB/T51432008/IS06055:2004

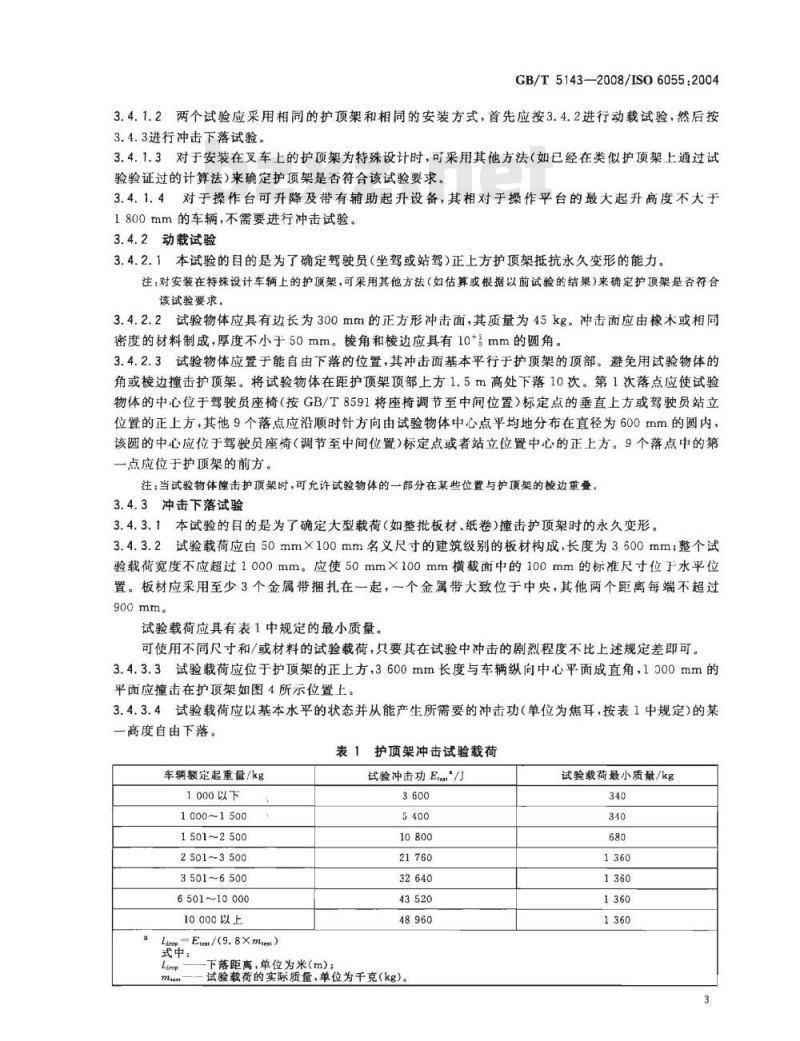

3.4.1.2两个试验应采用相同的护顶架和相同的安装方式,首先应按3.4.2进行动载试验,然后按3.4.3进行冲击下落试验。
3.4.1.3对于安装在叉车上的护顶架为特殊设计时,可采用其他方法(如已经在类似护顶架上通过试验验证过的计算法)来确定护顶架是否符合该试验要求。3.4.1.4对于操作台可升降及带有辅助起升设备,其相对于操作平台的最大起升高度不天于1800mm的车辆,不需要进行冲击试验。3.4.2动载试验
3.4.2.1本试验的目的是为了确定驾驶员(坐驾或站驾)正上方护顶架抵抗永久变形的能力。注:对安装在特殊设计车辆上的护顶架,可采用其他方法(如估算或根据以前试验的结果)来确定护顶架是否符合该试验要求。
3.4.2.2试验物体应具有边长为300mm的正方形冲击面,其质量为45kg。冲击面应由橡木或相同密度的材料制成,厚度不小于50mm。棱角和棱边应具有10mm的圆角。3.4.2.3试验物体应置于能自由下落的位置,其冲击面基本平行于护顶架的顶部。避免用试验物体的角或棱边撞击护顶架。将试验物体在距护顶架顶部上方1.5m高处下落10次。第1次落点应使试验物体的中心位于驾驶员座椅(按GB/T8591将座椅调节至中间位置)标定点的垂直上方或驾驶员站立位置的正上方,其他9个落点应沿顺时针方向由试验物体中心点平均地分布在直径为600mm的圆内,该圆的中心应位于驾驶员座椅(调节至中间位置)标定点或者站立位置中心的正上方。9个落点中的第一点应位于护顶架的前方。
注:当试验物体撞击护顶架时,可允许试验物体的一部分在某些位置与护顶架的棱边重叠。3.4.3冲击下落试验
3.4.3.1本试验的目的是为了确定大型载荷(如整批板材、纸卷)撞击护顶架时的永久变形。3.4.3.2试验载荷应由50mm×100mm名义尺寸的建筑级别的板材构成,长度为3600mm;整个试验载荷宽度不应超过1000mm。应使50mm×100mm横截面中的100mm的标准尺寸位于水平位置。板材应采用至少3个金属带捆扎在一起,一个金属带大致位于中央,其他两个距离每端不超过900mm。
试验载荷应具有表1中规定的最小质量。可使用不同尺寸和/或材料的试验载荷,只要其在试验中冲击的剧烈程度不比上述规定差即可,3.4.3.3试验载荷应位于护顶架的正上方,3600mm长度与车辆纵向中心平面成直角,1000mm的平面应撞击在护顶架如图4所示位置上。3.4.3.4试验载荷应以基本水平的状态并从能产生所需要的冲击功(单位为焦耳,按表1中规定)的某一高度自由下落。
护顶架冲击试验载荷
车辆额定起重量/kg
1000以下
1000~1500
1501~2500
2501~3500
3501~6500
6501~10000
10000以上
op=Eteat/(9.8Xmtest)
式中:
试验冲击功E/J
下落距离,单位为米(m));
试验载荷的实际质量,单位为千克(kg)。试验较荷最小质量/kg
GB/T51432008/IS06055:2004
3.4.4驾驶员腿和脚的保护试验
3.4.4.1本试验的目的是为了验证保护驾驶员腿和脚的结构的强度,见3.2.1。3.4.4.2试验物体(按3.4.2.2的规定)应从位于每组踏板正上方1.5m高度自由下落撞击保护结构。试验物体应从每组踏板正上方下落一次。为给本试验提供一个无障碍下落,任何相邻部件,如护顶架、门架、方向盘,或安装在防护结构上的部件,如液压操纵杆、制动杆均应拆除。如果在设计上,拆除这些构件会导致结构强度的削弱,则这些部件应留在被试车辆上,而且试验时试验物体应沿护顶架的垂直线方向下落3.5性能要求
3.5.1按照3.4.2中规定的方法进行试验,护顶架的构件及其配件不应出现裂纹、构件分离,或其垂直方向的永久变形超过20mr
中心点的铅垂线为中心,
测量时,应在以驾驶员座椅(调节至中间位置)标定点或驾驶员站立位置侧直径为600mm的圆内进行(见图2和图3在动载试验期间,装
在按3.3.2规定的护顶架开
之间的材料(如钢丝网布、钢化玻璃、,透明板等)的损坏应予以忽略。3.5.2按照3.4.3中规定的方法进行试验·护顶架及其配件在冲击试验后的永久变形应确保留有如下最小间距:
a)对于坐驾式车辆,驾驶员位置处护顶架下侧水平切面与方向盘上表面水平切面之间为250mm(见图5)
对于站驾
辆,驾驶员位置处护顶架下侧水平切面与车辆工作期间驾驶员站立表面之间为1600m图6)。
3.5.3按照3.4.规定的方法进行试验,从任一踏板最高点向上垂直测量,踏板距脚部保护结构的距离不应小于150mm见图7)。下载标准就来标准下载网
驾驶员站立位置中心或座椅(调节至中间位置)标定点:变形限制线[最大(L一20)mm];3-
变形测量区:
4——内侧变形。
图2当四周有支承时动载试验护顶架的允许变形量单位为毫米
GB/T5143—2008/ISO6055:2004
单位为毫米
驾驶员站立位置中心或座椅(调节至中间位置)标定点;变形限制线最
变形测量区;
内侧变形;
当只在一侧支撑时动载试验护顶架的允许变形量车辆和试验载荷中心线;
下落高度,见表1;
一试验载荷。
图4冲击试验方法
单位为毫米
GB/T5143—2008/ISO6055:2004
冲击试验允许变形
图6冲击试验允许变形
坐驾式车辆
站驾式车辆
单位为毫米
单位为毫米
肾杂保护的伸缩
驾驶员位置不受
腿和脚保护间
GB/T5143—2008/IS06055:2004
单位为毫米
用于除驾驶员位置受臂架保护之外的所有伸缩臂式车辆。本章所规定的内容适用
4.2总则
车辆应装有保护结构,该保护结构不仅能保护驾驶员免遭落物伤害,而且还能避免翻车的风险。4.3尺寸
保护结构应符合3.2.1、3.3.1、3.3.2和3.3.6的要求。4.4试验
4.4.1导言
试验应在未装臂架的车辆上进行。4.4.2落物试验
除了只能采用集装箱吊具搬运货物集装箱的车辆外,伸缩臂式车辆应装有FOPS。FOPS应符合GB/T17771的规定。
如果车辆的实际起重量(单位为千克)与相对应的最大起升高度(单位为米)乘积的最大值不小于10o0okg·m,则FOPS应为Ⅱ级。如果最大值小于10000kg·m,则FOPS可为I级。GB/T5143—2008/IS06055:2004
在进行试验的过程中,车辆的臂架不应妨碍或参与试验。4.4.3倾翻试验
带保护结构的车辆应按GB/T17922有关轮胎式装载机的规定进行试验。5性能要求
防落物试验和防倾翻试验后,极限变形量应符合GB/T17772的要求o
GB/T8420—2000
土方机械
eqvISO3411:1995)
参考文献
GB/T5143-2008/IS06055:2004
司机的身材尺寸与司机的最小活动空间(GB/T8420—2000,9
GB/T5143-2008
中华人民共和国
国家标准
工业车辆护顶架技术要求和试验方法GB/T5143-2008/ISO6055:2004
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码:100045
网址spc.net.cn
电话:6852394668517548
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
印张1字数17千字
开本880×1230
2008年4月第一版
2008年4月第一次印刷
书号:155066·1-31135
5定价16.00元
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话:(010)68533533
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T5143—2008/ISO6055:2004
代替GB/T5143—2001
工业车辆
护顶架
技术要求和试验方法
Industrial trucks--Overhead guards-Specification and testing(ISO6055:2004,IDT)
2008-02-03发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2008-07-01实施
GB/T5143—2008/IS06055:2004
本标准等同采用ISO6055:2004《工业车辆护顶架技术要求和试验方法》(英文版)。本标准等同翻译ISO6055:2004。为了便于使用,本标准作了下列编辑性修改:“本国际标准”一词改为“本标准”;一删除了国际标准的前言;
对IS06055:2004中引用的其他国际标准,用已采用为我国的标准代替对应的国际标准。未被采用为我国标准的直接引用国际标准。本标准代替GB/T5143—2001《乘驾式高起升车辆护项架技术要求和试验方法》。本标准与GB/T5143—2001相比主要变化如下:第1章中增加:“驾驶员腿和脚的保护、翻车保护结构(ROPS)和落物保护结构(FOPS)的技术要求和试验方法”,取消了不适用的产品;一-第2章中增加了5个引用标准;“增加了“3.1导管”和“4.1导言”:将原标准中3.2.3的“体重90kg的驾驶员坐下后座椅面最低点至车辆正常行驶时驾驶员头部上方护顶架顶部下表面的垂直距离不应小于1000mm改为本标准中3.3.3的从座椅标定点(按GB/T8591确定)至驾驶员处于正常操作位置时驾驶员头部上方护顶架顶部下表面的垂直距离不应小子903mm”
:增加了降低护顶架正常高度的示例(本标准的3.3.5);一增加了“如果护顶架的制造厂已经被告知用户可能处于跌落物能穿过150mm开口的风险中时,则护顶架的结构应消除风险,必要时根据补充的信息设置开口”的内容(本标准的3.3.6);增加了图4、图5、图6和图7;
取消了原标准4.2静载试验的内容;动载试验的试验方法中增加:9个落点中的第一点应位于护顶架的前方(本标准的3.4.2.3);增加了冲击下落试验(本标准的3.4.3)增加了驾驶员腿和脚的保护试验(本标准的3.4.4);-性能要求一章中增加了对冲击下落试验和驾驶员腿和脚的保护试验后的要求(本标准的3.5.2和3.5.3);
增加了“驾驶员位置不受臂架保护的伸缩臂式车辆的要求”(本标准的第4章)。本标准由中国机械工业联合会提出。本标准由北京起重运输机械研究所归口。本标准负责起草单位:北京起重运输机械研究所。本标准参加起草单位:安徽合力股份有限公司、浙江杭叉工程机械股份有限公司、宁波如意股份有限公司、浙江诺力机械股份有限公司、宝鸡双力叉车制造有限公司和天津港(集团)有限公司。本标准主要起草人:赵春晖。
本标准所代替标准的历次版本发布情况为GB/T5143—1985、GB/T5143—2001。I
1范围
GB/T5143—2008/ISO6055:2004
工业车辆护顶架技术要求和试验方法本标准规定了起升高度大于1800mm的各种型式乘驾式高起升机动工业车辆的护顶架、驾驶员腿和脚的保护、翻车保护结构(ROPS)和落物保护结构(FOPS)的技术要求和试验方法。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T8591土方机械司机座椅标定点(GB/T8591—2000,eqvISO5353:1995)GB10827机动工业车辆安全规范(GB10827—1999,cqvISO3691:1980GB/T17771土方机械落物保护结构实验室试验和性能要求(GB/T17771-1999,eqvISO3449:1992)
GB/T17772土方机械保护结构的实验室鉴定挠曲极限量的规定(GB/T17772-1999,idtISO3164:1995)
GB/T17922土方机械翻车保护结构试验室试验和性能要求(GB/T17922—1999,idtISO3471:1994)
ISO13564-1机动工业车辆检查视野的试验方法第1部分:坐驾式和站驾式车辆及伸缩臂式车辆
3起升高度大于1800mm的乘驾式高起升车辆的技术要求3.1导言
本章所规定的内容适用于装有门架的车辆和操作位置受臂架保护的伸缩臂式车辆,即门架或臂架防止车辆超过90°倾翻。
3.2总则
3.2.1当驾驶员坐在按GB10827定义的正常操作位置操作由车辆制造厂提供的控制装置时,护顶架应遮挡驾驶员的上方。对固定在门架上的护顶架,当门架倾斜时上述要求同样适用。处于中位的各操作手柄,释放状态的踏板和方向盘沿门架方向超出护顶架的外轮廊线在水平面内的垂直投影,如果超出量不大于150mm,则认为手柄、踏板和方向盘受到了保护(见图1)。驱动方式可调整的方向盘应置于中位。不考虑停车制动手柄处于最靠近门架的位置。处于正常操作位置的驾驶员其腿或脚的任意部分超出护顶架前端在水平面内的垂直投影150mm时,应由结构加以保护,该结构的试验步骤按3.4.4中的规定。3.2.2倾斜机构出现故障时,不得由于护顶架的原因而直接或间接地使驾驶员处于危险之中。3.3尺寸
3.3.1护顶架的结构不应妨碍ISO13564-1中规定的视野。3.3.2护顶架顶部开口的宽度或长度应有一个尺寸不超过150mm。1
GB/T5143—2008/ISO6055:2004
护顶架边缘
护顶架前支示意图:
前部结构的
图1满足保护要求的护顶架
辆,从座椅标定点(按GB
3.3.3对坐驾式高起
员头部上方护项架顶部下表直的垂直距离不应小3.3.4对站驾式高起升
单位为毫米
8591确定)至驾驶员处手正常操作位置时驾驶mm。
驶员站立的平台至驾驶员处于正常操作位置时驾驶员头部上方护顶架辆套
顶部下表面的垂直距离不应小一880mm。
3.3.5当用户提出要求时,制造几以降低护顶架的正常总高度和骂驶员头部至护顶架项部下侧之间的垂直距离,以便装有护顶架的车辆能够在上方净空限制车辆总高度的地方工作。例如,如果按照GB/T8420-—2000图1图4中的定义,95%的驱干高度是XX,护顶架高度减少Y,那么,推荐的驾驶员躯干高度不应超过XX如果垂直距离减小,应向可能使用装有该种护顶架车辆的驾驶员提供该护顶架规定的限制驾驶员身高的信息。
3.3.6如果护项架的制造厂已经被告知用户可能处于跌落物能穿过150mm开口的风险中时(见3.3.2),则护顶架的结构应消除风险,必要时根据提供的信息设置开口。3.4试验
3.4.1总则
3.4.1.1护顶架应安装在其设计所对应的车型和额定起重量的车辆上进行动载试验和冲击下落试验。另外,如果护顶架在一测试底盘上的安装方式与在所设计配套叉车上的安装方式相同时,也可将护顶架安装在这种底盘上。
GB/T51432008/IS06055:2004
3.4.1.2两个试验应采用相同的护顶架和相同的安装方式,首先应按3.4.2进行动载试验,然后按3.4.3进行冲击下落试验。
3.4.1.3对于安装在叉车上的护顶架为特殊设计时,可采用其他方法(如已经在类似护顶架上通过试验验证过的计算法)来确定护顶架是否符合该试验要求。3.4.1.4对于操作台可升降及带有辅助起升设备,其相对于操作平台的最大起升高度不天于1800mm的车辆,不需要进行冲击试验。3.4.2动载试验
3.4.2.1本试验的目的是为了确定驾驶员(坐驾或站驾)正上方护顶架抵抗永久变形的能力。注:对安装在特殊设计车辆上的护顶架,可采用其他方法(如估算或根据以前试验的结果)来确定护顶架是否符合该试验要求。
3.4.2.2试验物体应具有边长为300mm的正方形冲击面,其质量为45kg。冲击面应由橡木或相同密度的材料制成,厚度不小于50mm。棱角和棱边应具有10mm的圆角。3.4.2.3试验物体应置于能自由下落的位置,其冲击面基本平行于护顶架的顶部。避免用试验物体的角或棱边撞击护顶架。将试验物体在距护顶架顶部上方1.5m高处下落10次。第1次落点应使试验物体的中心位于驾驶员座椅(按GB/T8591将座椅调节至中间位置)标定点的垂直上方或驾驶员站立位置的正上方,其他9个落点应沿顺时针方向由试验物体中心点平均地分布在直径为600mm的圆内,该圆的中心应位于驾驶员座椅(调节至中间位置)标定点或者站立位置中心的正上方。9个落点中的第一点应位于护顶架的前方。
注:当试验物体撞击护顶架时,可允许试验物体的一部分在某些位置与护顶架的棱边重叠。3.4.3冲击下落试验
3.4.3.1本试验的目的是为了确定大型载荷(如整批板材、纸卷)撞击护顶架时的永久变形。3.4.3.2试验载荷应由50mm×100mm名义尺寸的建筑级别的板材构成,长度为3600mm;整个试验载荷宽度不应超过1000mm。应使50mm×100mm横截面中的100mm的标准尺寸位于水平位置。板材应采用至少3个金属带捆扎在一起,一个金属带大致位于中央,其他两个距离每端不超过900mm。
试验载荷应具有表1中规定的最小质量。可使用不同尺寸和/或材料的试验载荷,只要其在试验中冲击的剧烈程度不比上述规定差即可,3.4.3.3试验载荷应位于护顶架的正上方,3600mm长度与车辆纵向中心平面成直角,1000mm的平面应撞击在护顶架如图4所示位置上。3.4.3.4试验载荷应以基本水平的状态并从能产生所需要的冲击功(单位为焦耳,按表1中规定)的某一高度自由下落。
护顶架冲击试验载荷
车辆额定起重量/kg
1000以下
1000~1500
1501~2500
2501~3500
3501~6500
6501~10000
10000以上
op=Eteat/(9.8Xmtest)
式中:
试验冲击功E/J
下落距离,单位为米(m));
试验载荷的实际质量,单位为千克(kg)。试验较荷最小质量/kg
GB/T51432008/IS06055:2004
3.4.4驾驶员腿和脚的保护试验
3.4.4.1本试验的目的是为了验证保护驾驶员腿和脚的结构的强度,见3.2.1。3.4.4.2试验物体(按3.4.2.2的规定)应从位于每组踏板正上方1.5m高度自由下落撞击保护结构。试验物体应从每组踏板正上方下落一次。为给本试验提供一个无障碍下落,任何相邻部件,如护顶架、门架、方向盘,或安装在防护结构上的部件,如液压操纵杆、制动杆均应拆除。如果在设计上,拆除这些构件会导致结构强度的削弱,则这些部件应留在被试车辆上,而且试验时试验物体应沿护顶架的垂直线方向下落3.5性能要求
3.5.1按照3.4.2中规定的方法进行试验,护顶架的构件及其配件不应出现裂纹、构件分离,或其垂直方向的永久变形超过20mr
中心点的铅垂线为中心,
测量时,应在以驾驶员座椅(调节至中间位置)标定点或驾驶员站立位置侧直径为600mm的圆内进行(见图2和图3在动载试验期间,装
在按3.3.2规定的护顶架开
之间的材料(如钢丝网布、钢化玻璃、,透明板等)的损坏应予以忽略。3.5.2按照3.4.3中规定的方法进行试验·护顶架及其配件在冲击试验后的永久变形应确保留有如下最小间距:
a)对于坐驾式车辆,驾驶员位置处护顶架下侧水平切面与方向盘上表面水平切面之间为250mm(见图5)
对于站驾
辆,驾驶员位置处护顶架下侧水平切面与车辆工作期间驾驶员站立表面之间为1600m图6)。
3.5.3按照3.4.规定的方法进行试验,从任一踏板最高点向上垂直测量,踏板距脚部保护结构的距离不应小于150mm见图7)。下载标准就来标准下载网
驾驶员站立位置中心或座椅(调节至中间位置)标定点:变形限制线[最大(L一20)mm];3-
变形测量区:
4——内侧变形。
图2当四周有支承时动载试验护顶架的允许变形量单位为毫米
GB/T5143—2008/ISO6055:2004
单位为毫米
驾驶员站立位置中心或座椅(调节至中间位置)标定点;变形限制线最
变形测量区;
内侧变形;
当只在一侧支撑时动载试验护顶架的允许变形量车辆和试验载荷中心线;
下落高度,见表1;
一试验载荷。
图4冲击试验方法
单位为毫米
GB/T5143—2008/ISO6055:2004
冲击试验允许变形
图6冲击试验允许变形
坐驾式车辆
站驾式车辆
单位为毫米
单位为毫米
肾杂保护的伸缩
驾驶员位置不受
腿和脚保护间
GB/T5143—2008/IS06055:2004
单位为毫米
用于除驾驶员位置受臂架保护之外的所有伸缩臂式车辆。本章所规定的内容适用
4.2总则
车辆应装有保护结构,该保护结构不仅能保护驾驶员免遭落物伤害,而且还能避免翻车的风险。4.3尺寸
保护结构应符合3.2.1、3.3.1、3.3.2和3.3.6的要求。4.4试验
4.4.1导言
试验应在未装臂架的车辆上进行。4.4.2落物试验
除了只能采用集装箱吊具搬运货物集装箱的车辆外,伸缩臂式车辆应装有FOPS。FOPS应符合GB/T17771的规定。
如果车辆的实际起重量(单位为千克)与相对应的最大起升高度(单位为米)乘积的最大值不小于10o0okg·m,则FOPS应为Ⅱ级。如果最大值小于10000kg·m,则FOPS可为I级。GB/T5143—2008/IS06055:2004
在进行试验的过程中,车辆的臂架不应妨碍或参与试验。4.4.3倾翻试验
带保护结构的车辆应按GB/T17922有关轮胎式装载机的规定进行试验。5性能要求
防落物试验和防倾翻试验后,极限变形量应符合GB/T17772的要求o
GB/T8420—2000
土方机械
eqvISO3411:1995)
参考文献
GB/T5143-2008/IS06055:2004
司机的身材尺寸与司机的最小活动空间(GB/T8420—2000,9
GB/T5143-2008
中华人民共和国
国家标准
工业车辆护顶架技术要求和试验方法GB/T5143-2008/ISO6055:2004
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码:100045
网址spc.net.cn
电话:6852394668517548
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
印张1字数17千字
开本880×1230
2008年4月第一版
2008年4月第一次印刷
书号:155066·1-31135
5定价16.00元
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话:(010)68533533
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
