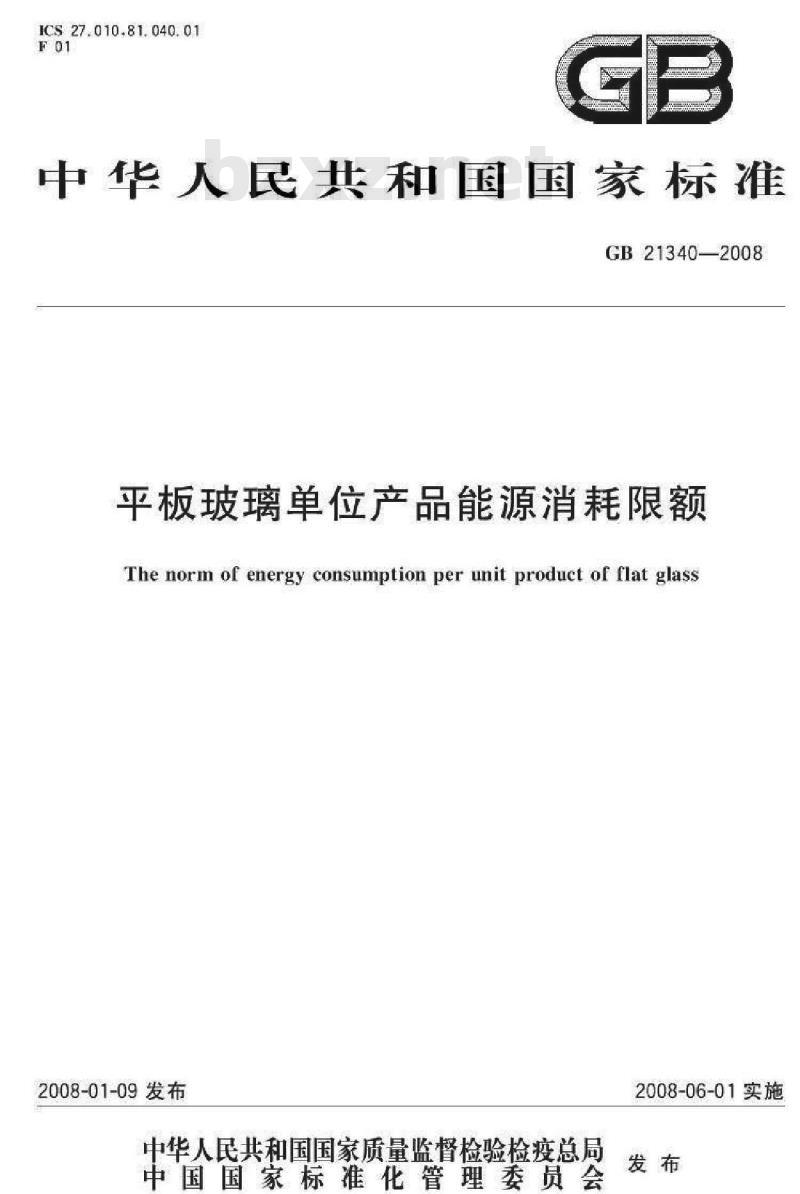

【国家标准(GB)】 平板玻璃单位产品能源消耗限额

ICS27.010.81.040.01
中华人民共和国国家标准
GB21340-2008
平板玻璃单位产品能源消耗限额The norm of energy consumption per unit product of flat glass2008-01-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-06-01实施

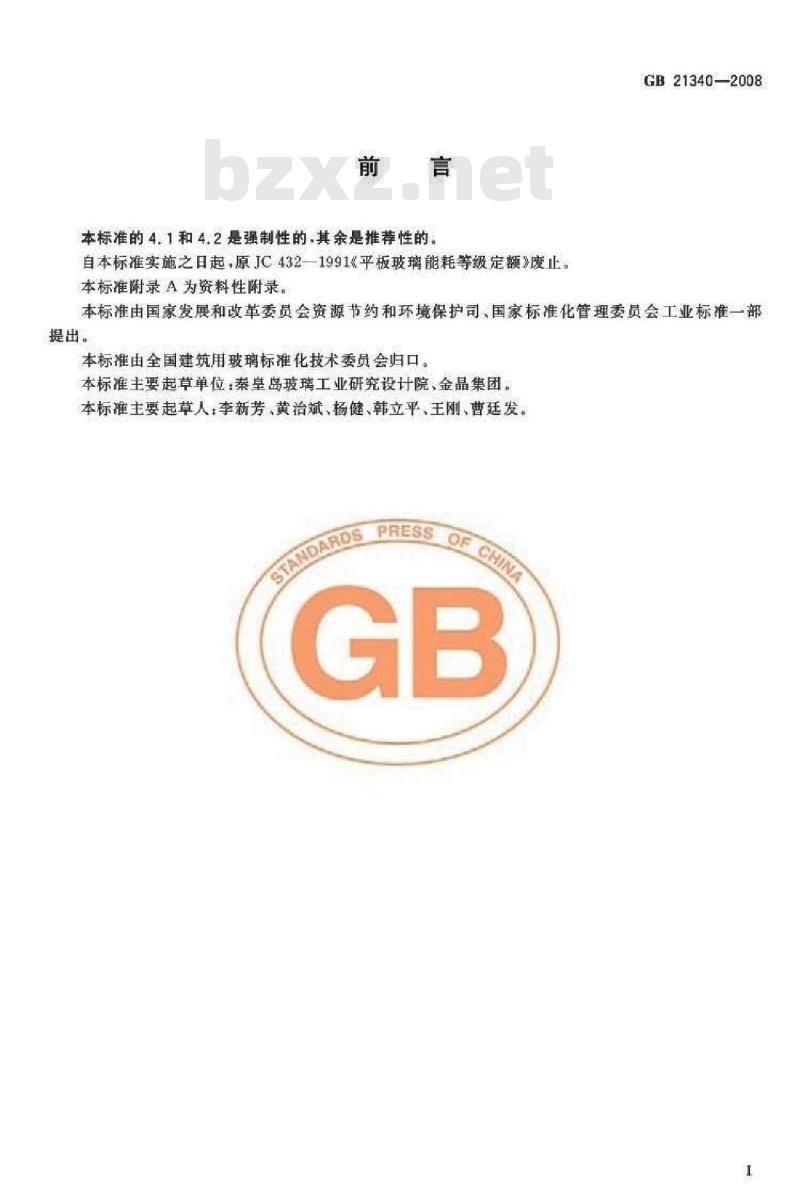

本标准的4.1和4.2是强制性的，其余是推荐性的自本标准实施之日起，原JC432-—1991《平板玻璃能耗等级定额废止。本标准附录A为资料性附录。
GB21340-2008
本标准由国家发展和改革委员会资源节约和环境保护司、国家标准化管理委员会工业标准一部提出。
本标准由全国建筑用玻璃标准化技术委员会归口。本标准主要起草单位：秦皇岛玻璃工业研究设计院、金晶集团。本标准主要起草人：李新芳，黄治斌，杨健，韩立平，王刚，曹廷发。RD

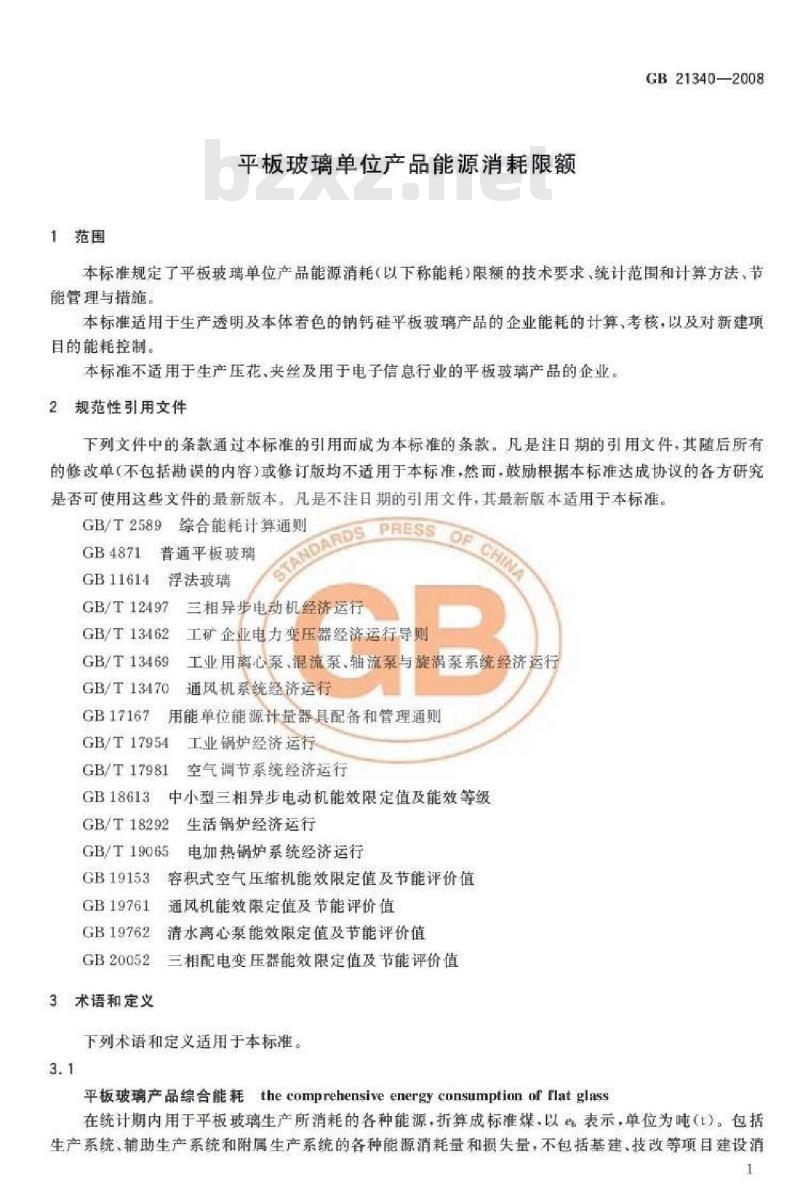

1范围
平板玻璃单位产品能源消耗限额GB21340—2008
本标准规定了平板玻璃单位产品能源消耗（以下称能耗）限额的技术要求，统计范围和计算方法，节能管理与措施。
本标准适用于生产透明及本体着色的钠钙硅平板玻璃产品的企业能耗的计算，考核，以及对新建项目的能耗控制。
本标准不适用于生产压花，夹丝及用于电子信息行业的平板玻璃产品的企业。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2589综合能耗计算通则
GB4871普通平板玻璃
GB11614浮法玻璃
GB/T12497三相异步电动机经济运行GB/T13462工矿企业电力变压器经济运行导则工业用离心泵，混流泵、轴流泵与旋涡泵系统经济运行GB/T13469
GB/T13470通风机系统经济运行
GB17167用能单位能源计量器具配备和管理通则GB/T17954工业锅炉经济运行
GB/T17981空气调节系统经济运行GB18613中小型三相异步电动机能效限定值及能效等级GB/T18292
生活锅炉经济运行
GB/T19065电加热锅炉系统经济运行GB19153容积式空气压缩机能效限定值及节能评价值GB19761通风机能效限定值及节能评价值GB19762清水离心泵能效限定值及节能评价值GB20052三相配电变压器能效限定值及节能评价值3术语和定义
下列术语和定义适用于本标准。3.1
平板玻璃产品综合能耗the comprehensive energy consumption of flat glass在统计期内用于平板玻璃生产所消耗的各种能源，折算成标准煤，以e表示，单位为吨（t）。包括生产系统、辅助生产系统和附属生产系统的各种能源消耗量和损失量，不包括基建、技改等项目建设消1
GB21340—2008

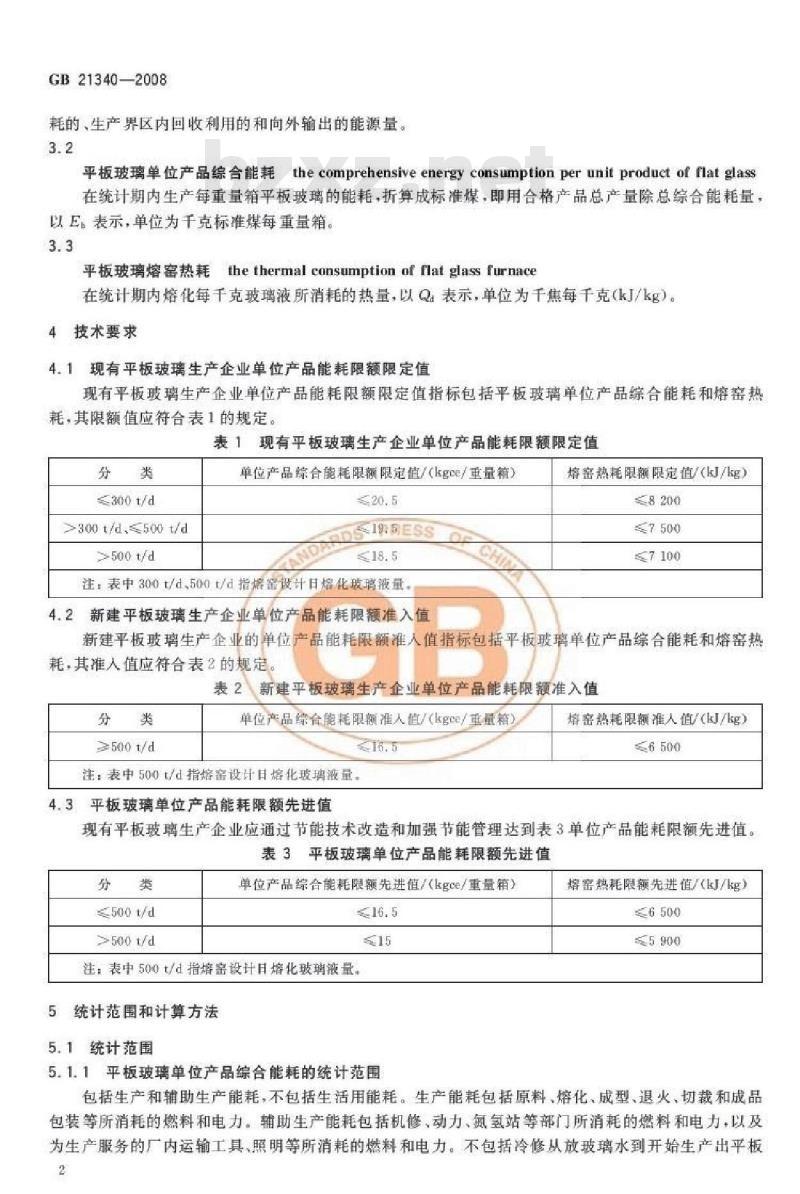

耗的，生产界区内回收利用的和向外输出的能源量。3.2
平板玻璃单位产品综合能耗thecomprehensiveenergyconsumptionperunitproduct offlatglass在统计期内生产每重量箱平板玻璃的能耗，折算成标准煤，即用合格产品总产量除总综合能耗量，以E表示，单位为千克标准煤每重量箱。3.3
平板玻璃熔窑密热耗thethermal consumptionofflatglassfurnace在统计期内焙化每千克玻璃液所消耗的热量，以Q表示，单位为千焦每千克（kJ/kg）4技术要求
4.1现有平板玻璃生产企业单位产品能耗限额限定值现有平板玻璃生产企业单位产品能耗限额限定值指标包括平板玻璃单位产品综合能耗和熔窑热耗，其限额值应符合表1的规定。表1现有平板玻璃生产企业单位产品能耗限额限定值分类
300t/d
>300t/d≤500t/d
>500t/d
单位产品综合能耗限额限定值/（kgce/重量箱）205
19RESS
注：表中300t/d500t/d指熔金设计日熔化玻璃液量。4.2新建平板玻璃生产企业单位产品能耗限额准入值熔窑热耗限额限定值/（kj/kg）8200
新建平板玻璃生产企业的单位产品能耗限额准人值指标包括平板玻璃单位产品综合能耗和熔窑热耗，其准人值应符合表2的规定。表2新建平板玻璃生产企业单位产品能耗限额准入值分类
≥500t/d
单位产品综合能耗限额准人值/（kgce/重量箱）16.5
注：表中500t/d指熔密设计日化玻璃液量，4.3平板玻璃单位产品能耗限额先进值熔窑热耗限额准人值/（kJ/kg）≤6500
现有平板玻璃生产企业应通过节能技术改造和加强节能管理达到表3单位产品能耗限额先进值。表3平板玻璃单位产品能耗限额先进值分
≤500t/d
500t/d
单位产品综合能耗限额先进值/(kgce/重量箱）16.5
注：表中500t/d指熔窑设计目熔化玻璃液量5统计范围和计算方法
5.1统计范围
5.1.1平板玻璃单位产品综合能耗的统计范围熔窑热耗限额先进值/（kJ/kg）≤6500
包括生产和辅助生产能耗不包括生活用能耗。生产能耗包括原料，熔化，成型退火，切裁和成品包装等所消耗的燃料和电力。辅助生产能耗包括机修、动力、氢站等部门所消耗的燃料和电力，以及为生产服务的厂内运输工具、照明等所消耗的燃料和电力。不包括冷修从放玻璃水到开始生产出平板2
GB21340—2008

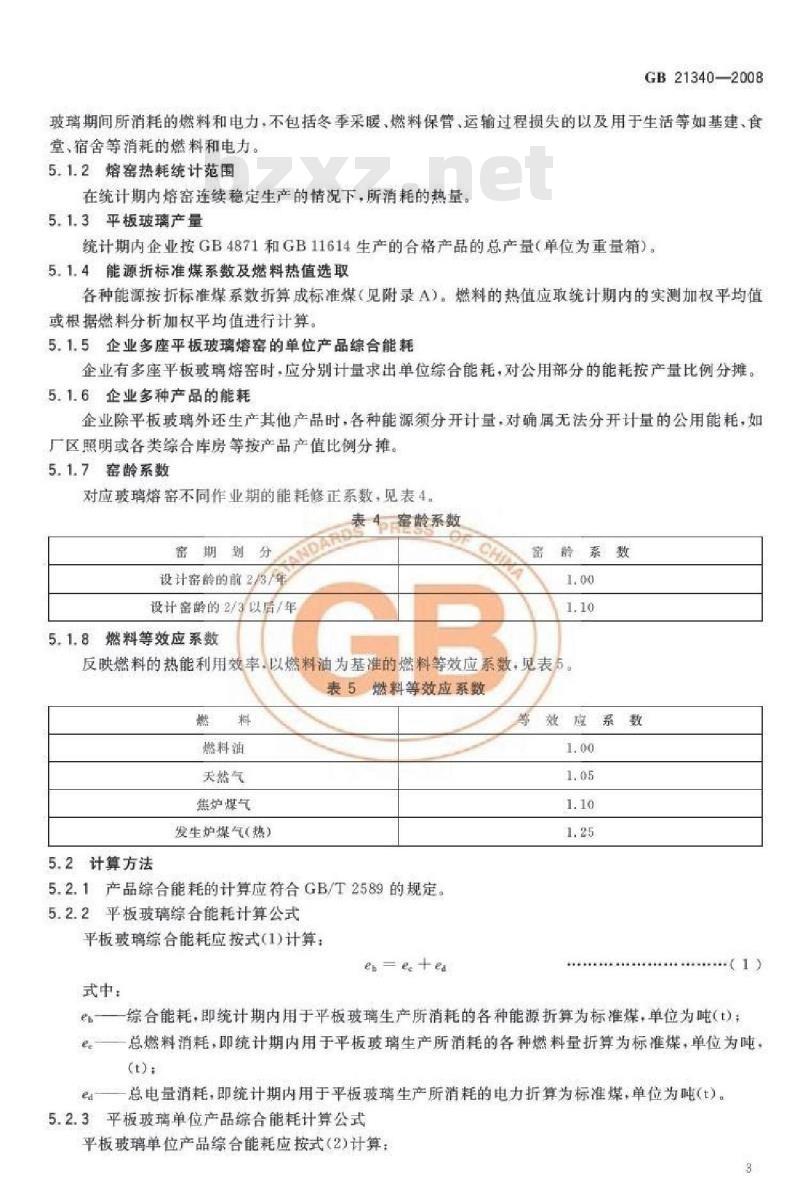

玻璃期间所消耗的燃料和电力，不包括冬季采暖，燃料保管、运输过程损失的以及用于生活等如基建、食堂、宿舍等消耗的燃料和电力。5.1.2熔窑热耗统计范围
在统计期内窑连续稳定生产的情况下，所消耗的热量。5.1.3平板玻璃产量
统计期内企业按GB4871和GB11614生产的合格产品的总产量（单位为重量箱）。5.1.4能源折标准煤系数及燃料热值选取各种能源按折标准煤系数折算成标准煤（见附录A）。燃料的热值应取统计期内的实测加权平均值或根据燃料分析加权平均值进行计算。5.1.5企业多座平板玻璃熔窑的单位产品综合能耗企业有多座平板玻璃熔窑时，应分别计量求出单位综合能耗，对公用部分的能耗按产量比例分摊。5.1.6企业多种产品的能耗
企业除平板玻璃外还生产其他产品时，各种能源须分开计量，对确属无法分开计量的公用能耗，如厂区照明或各类综合库房等按产品产值比例分摊。5.1.7窑龄系数
对应玻璃熔窑不同作业期的能耗修正系数，见表4。表4蜜龄系数
密期刻分ADAN
设计窑龄的前2/3/年
设计窑龄的2/3以后/年
5.1.8燃料等效应系数
窑龄系数
反映燃料的热能利用效率，以燃料油为基准的然料等效应系数，见表5。表5燃料等效应系数
燃料油
天然气
焦炉煤气
发生炉煤气（热）
5.2计算方法
5.2.1产品综合能耗的计算应符合GB/T2589的规定。5.2.2平板玻璃综合能耗计算公式平板玻璃综合能耗应按式（1）计算：er-e+ea
式中：
效应系数
e一一综合能耗，即统计期内用于平板玻璃生产所消耗的各种能源折算为标准煤，单位为吨（t）ee—总燃料消耗，即统计期内用于平板玻璃生产所消耗的各种燃料量折算为标准煤，单位为吨，(t):
e一一总电量消耗，即统计期内用于平板玻璃生产所消耗的电力折算为标准煤单位为吨（t）。5.2.3平板玻璃单位产品综合能耗计算公式平板玻璃单位产品综合能耗应按式（2）计算：3
GB21340—2008
式中！
E一平板玻璃单位产品综合能耗，单位为千克标准煤每重量箱（kgce/重量箱）：P——统计期内平板玻璃合格产品总产量，重量箱：Ci——窑龄系数见表4：
C————燃料等效应系数，见表5。5.2.4单位产品综合能耗计算位数的选取折算成标准煤，单位为千克标准煤每重量箱（kgce/重量箱），取小数点后一位。6节能管理与措施
6.1节能基础管理
（2）
6.1.1平板玻璃生产企业应定期对生产中单位产品消耗燃料量和用电量进行考核，并把考核指标分解落实到各基层部门，建立用能责任制度。6.1.2平板玻璃生产企业应按要求建立能耗统计体系，建立能耗测试数据、能耗计算和考核结果的文件档案并对文件进行受控管理。6.1.3平板玻璃生产企业应根据GB17167的要求配备能源计量器具并建立能源计量管理制度。6.2节能技术管理
6.2.1耗能设备
6.2.1.1平板玻璃生产企业应对耗能的主体热工设备熔窑进行整体结构的优化设计、大规模化，加强窑体保温、选用高效节能的燃烧和控制系统：并使电动机系统、泵系统、通风机系统，电力变压器、工业锅炉，生活锅炉，电加热锅炉、空气调节系统等通用耗能设备符合GB/T12497.GB/T13469、GB/T13470、GB/T13462、GB/T17954GB/T18292.GB/T17981和GB/T19065等相关的用能产品经济运行标准要求，从而达到最佳经济运行的状态6.2.1.2新建及改扩建的平板玻璃生产企业所用的中小型三相异步电动机容积式空气压缩机通风机，清水离心泵，三相配电变压器等通用耗能设备应达到GB18613.GB19153.GB19761.GB19762，GB20052等相应耗能设备能效标准中节能评价值的要求。6.2.2生产过程
6.2.2.1平板玻璃生产企业在生产过程中，应采取有效措施，保证生产系统正常，连续和稳定运行，提高系统运转率实现优质，低耗和清洁生产6.2.2.2平板玻璃生产企业在生产过程中，应加强设备的日常维护工作，防止出现设备意外停机，经常开停设备的情况。
能源名称
洗精煤
洗中煤
其他洗煤
燃料轴
煤焦袖
液化石袖气
炼厂千气
天然气
焦炉煤气
发生护煤气
重油催化裂解煤气
重油热裂解煤气
焦炭制气
压力气化煤气
永煤气
热力（当量值）
电力（当量值）
附录A
（资料性附录）
各种能源折标准煤参考系数
平均低位发热量
20.908 kJ/kg(5000 kcal/kg)
26 344 kJ/kg(6 300 kcal/kg)
8.363kJ/kg(2.000kcal/kg)
8363kJ/kg~12545kJ/kg
(2000kcal/kg-3000kcal/kg)
28 435 kJ/kg(6 800 kcal/kg)
41 816k//kg(10 000 kcal/kg)
41 816 kJ/kg(10 000 kcal/kg)43070kJ/kg(10300kcal/kg)
43 070 kl/kg(10 300 kcal/kg)pe85ek/kg(10200kea/kg)
33453kJ/kg(8 000 kcal/kg)www.bzxz.net
000kcal/kg)
50179kl/kg(12
000keal/kg)
16055kJ/kgc1l
88.931kJ/m(9310kcal/m）
16726kJ/m
17.981kJ/m
(4.000kcal/m~4300kcal/m
5227kl/m(1950kcal/m)
19235kJ/m(4600kcal/m)
35544kJ/m(8.500kcal/m)
16 308 kJ/m(3 900 kcal/m)
15054kJ/m(3600kcal/m)
10454kJ/m（2500kcal/m)
4l816kJ/kg(10000kcal/kg)
3600kj/(k.h)[860kcal/ckw-h)
GB21340—2008
折标准煤系数
0.714 3 kgce/kg
0.900 0kgce/kg
0.2857kgce/kg
0. 2857kgce/kg~
0.428 6 kgce/kg
0.9714 kgce/kg
1.428 6 kgce/kg
1.428 6 kgce/kg
1.471 4 kgce/kg
1.4714 kgce/kg
1.4571 kgce/kg
1.1429kgce/kg
1.714 3kgce/kg
1.571 4 kgce/kg
1.3300kgce/m
0. 571 4 kgce/m--
0.6143kgce/m
0.178 6 kgce/m
0.6571kgce/m
1.2143kgce/m
0. 557 1 kgce/m
0.5143kgce/m
0.3571kgce/m
1.4286kgce/m
0. 034 12 kgce/MJ
0.1229kgce/(kW-h)
GB21340-2008
中华人民共和
国家标准
平板玻璃单位产品能源消耗限额GB21340-2008
中国标准出版社出版发行
北京西城区复兴门外三里河北街16号邮政编码：100045
http://spc.net.cen
http://gb168.en
电话：（010)51299090：685220062008年4月第一版
书号：155066：1-31070
版权专有
侵权必究
举报电话：（010）68522006
