ICS29.060

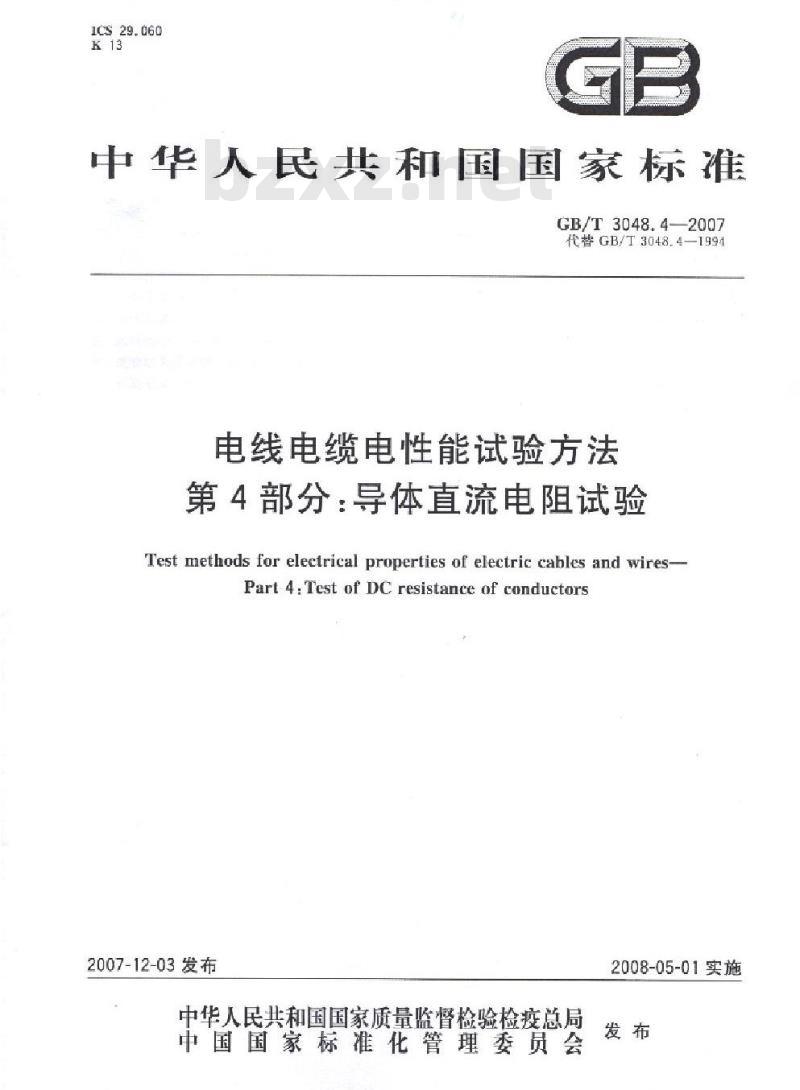

中华人民共和国国家标准
GB/T3048.4—2007
代替GB/T3048.4-1994
电线电缆电性能试验方法
第4部分：导体直流电阻试验
Test methods for electrical properties of electric cables and wires-Part4.Test of DC resistance of conductors2007-12-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施

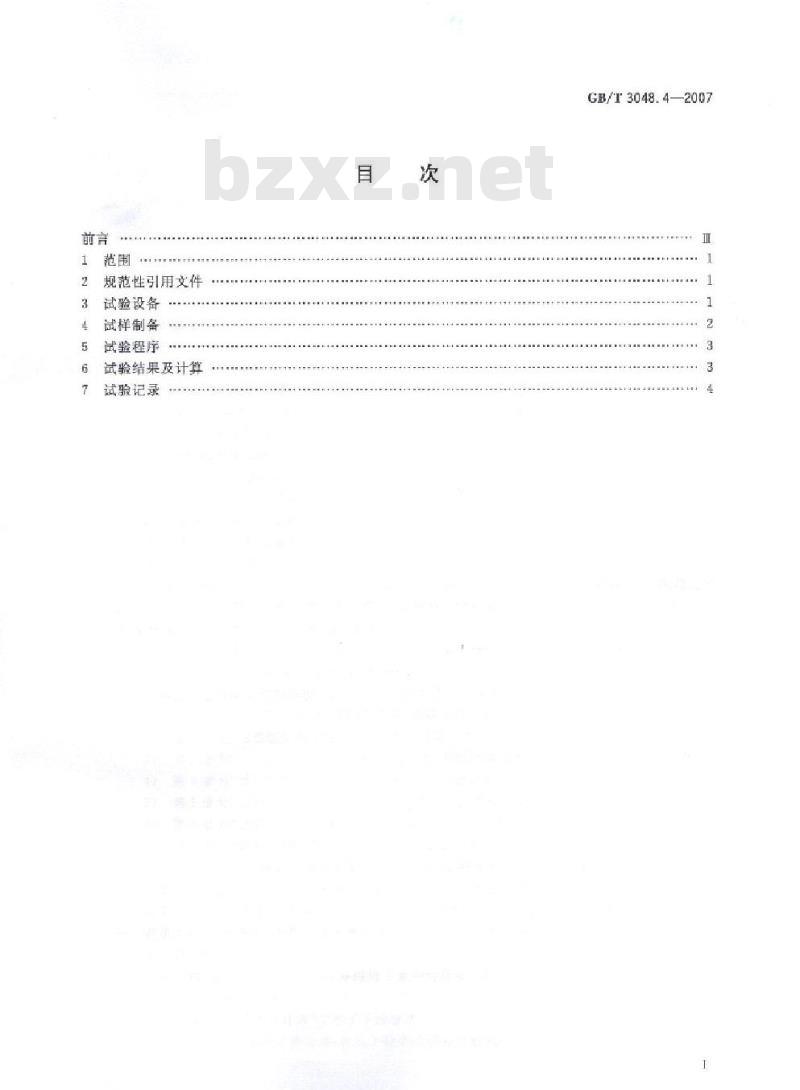

规范性引用文件
试验设备
试样制备
试验程序
试验结果及计算
试验记录
GB/T 3048.4—2007

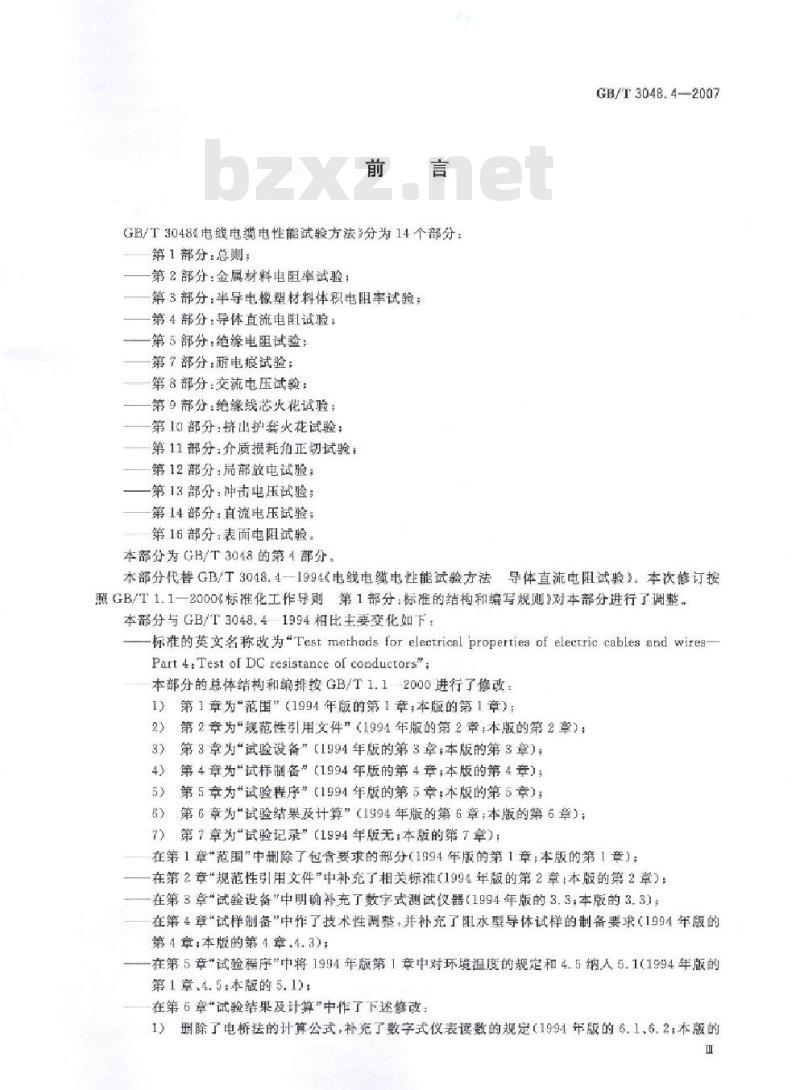

GB/T3048电线电缆电性能试验方法分为14个部分：第1部分：总则：
第2部分：金属材料电阻率试验：第3部分：半导电橡塑材料体积电阻率试验；第4部分：导体直流电阻试验：
第5部分：绝缘电阻试验：
第7部分：耐电痕试验：
第8部分：交流电压试验：
第9部分：绝缘线芯火花试验；
第10部分：挤出护套火花试验：第11部分：介质损耗角正切试验；第12部分：局部放电试验；
第13部分：冲击电压试验：
第14部分：直流电压试验：
第16部分：表面电阻试验。
本部分为GB/T3048的第4部分
GB/T3048.42007
本部分代替GB/T3048.4一1994电线电缆电性能试式验方法导体直流电阻试验》。本次修订按照GB/T1.1一2000%标准化工作导则第1部分：标准的结构和编写规则对本部分进行了调整。本部分与GB/T3048.4—1994相比主要变化如下标准的英文名称改为“Testmethodsforelectricalproperties of eleetric cables and wires—Part 4:Test or DC resistance of conductors\;本部分的总体结构和编排按GB/T1.1-2000进行了修改：1）第1章为范国”（1994年版的第1章，本版的第1章）：2）第2章为“规范性引用文件”（1994年版的第2章，本版的第2章）：第3章为“试验设备”（1994年版的第3章本版的第3章）；33
第4章为试样制备（1994年版的第4章，本版的第4章）3第5章为试验程序（1994年版的第5章：本版的第5章）：5）
第6章为“试验结果及计算”（1994年版的第6章，本版的第6章）；6）
第7章为“试验记录”（1994年版无；本版的第7章）；7
在第1章“范“中删除了包含要求的部分（1994年版的第1章，本版的第1章）；在第2章“规范性引用文件”中补充了相关标准（1994年版的第2章，本版的第2章）：在第3章“试验设备\中明确补充了数字式测试仅器（1994年版的3.3，本版的3.3)，在第4章试样制备\中作了技术性调整，并补充了阻水型导体试样的制备要求（1994年版的第4章：本版的第4章4.3：
在第5章试验程序“中将1994年版第1章中对环境温度的规定和4.5纳人5.1（1994年版的第1章，4.5本版的5.1；
在第6章“试验结果及计算”中作了下述修改！1）册除了电桥法的计算公式，补充了数字式仪表读数的规定（1994年版的6.1.6.2；本版的H
GB/T3048.4—2007
6.1.1,6.1.2):

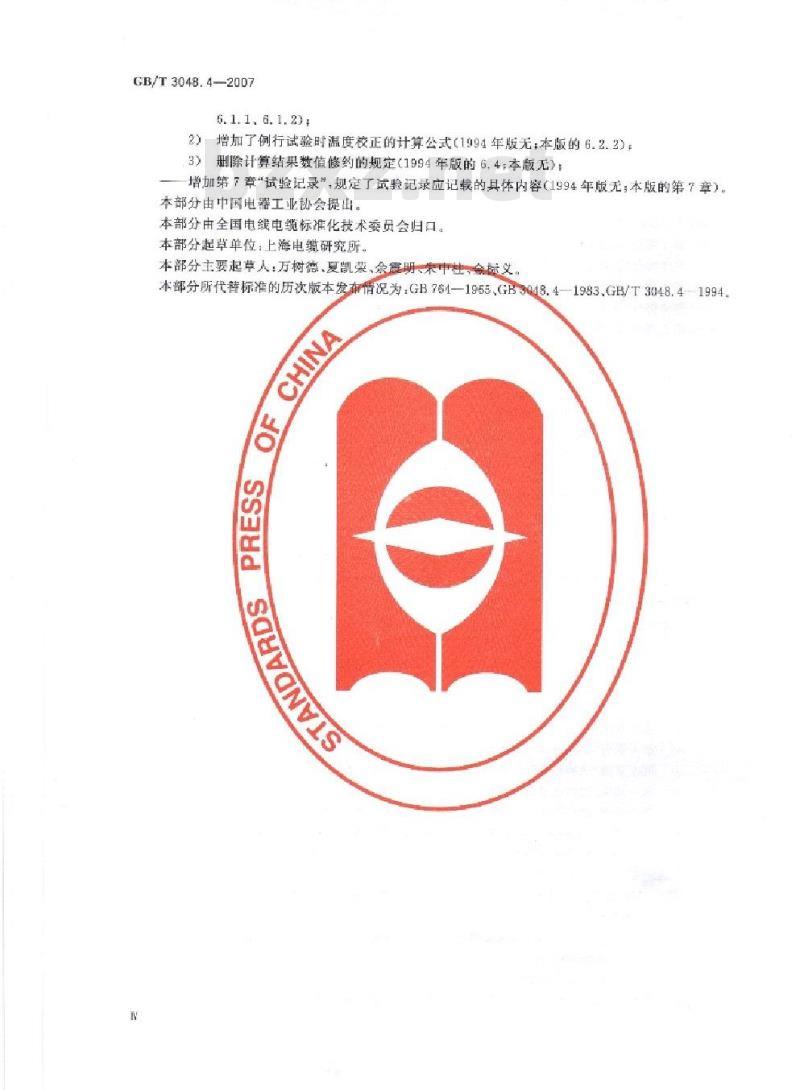

2）增加了例行试验时温度校正的计算公式（1994年版无，本版的6.2.2）3）删除计算结果数值修约的规定（1994年版的6.4：本版无》；增加第7章“试验记录”，规定了试验记录应记载的具体内容（1994年版无：本版的第7章）本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会归口。本部分起草单位：上海电缆研究所。本部分主要起草人：万树德、夏凯荣、余需明、未中杜、会标义。本部分所代替标准的历次版本发布情况为：GB764—1965、GB9048.4—1983.GB/T3048.41994CHINA
1范围
电线电缆电性能试验方法
第4部分：导体直流电阻试验
GB/T3048.4—2007
GB/T3048的本部分规定了导体直流电阻试验的试验设备、试样制备、试验程序，试验结果及计算和试验记录。
本部分规定的试验方法造用于测量电线电缆导体的直流电阻，其测量范围为：.9Q：
双臀电桥：（2X
疫以上。
单臂电桥，
本部分规定的试不适用于测量已安装的中
本部分应与GT
规范性引用文
起使用！
下列文件中的条款通过GB
有收单（不包括断误的
件，其随后所有
协议的各方研
部分。
GB/T304
3试验设备
可使用这点
直流电车
本部分的引用而成为本部分的条款，凡是注日期的引用文内容）或修订版均有适用子
本部分，然市，鼓励根据本部分达成文件的最新版本。凡是
的引用文件，其新版本适用于本不注口期
电线电缆电性能试方械
电桥的原理
图1和图
电流表：
直流电源：
检流计：
分能器：
变阻器：
第1部分：总则
图1单臂电桥
电桥桥电阻：
被测电阻：
直流电源开关
检殖计开关。
GB/T3048.4—2007
电洗表：
直流电源：
检施计：
分流器；
标准电阻；
一跨线电阻：
Rv变阻器：
R.R.R..R.
一电桥桥臂电阻：
Rx——被测电阻；
直流电源开美：
检流计开关。
图2双臂电桥
3.2电桥可以是携带式电桥或试验室专用的固定式电桥，试验室专用固定式电桥及附件的接线与安装应按仪器技术说明书进行。
3.3只要测量误差符合5.3规定，也可使用除电桥以外的其他仪器。如根据直流电流-电压降直接法原理，并采用四端测量技术，具有高精度的数字式直流电阻测试仪。3.4当被测电阻小于1Q时，应尽可能采用专用的四端测量来具进行接线，四端夹具的外侧一对为电流电极，内侧一对为电位电极，电位接触应由相当锋利的刀刃构成，且互相平行，均垂直于试样。每个电位接点与相应的电流接点之间的间距应不小于试样断面周长的1.5倍。4试样制备
4.1试样截取
从被试电线电缆上切取长度不小于1m的试样，或以成盘（圈）的电线电缆作为试样。去除试样导体外表面绝缘，护套或其他夏盖物，也可以只去除试样两端与测量系统相连接部位的覆盖物，露出导体，去除覆盖物时应小心进行，防止损伤导体：4.2试样拉直
如果需要将试样拉直，不应有任何导致试样导体横裁面发生变化的扭曲，也不应导致试样导体伸长。
4.3试样表面处理
试样在接人测量系统前，应预先清洁其连接部位的导体表面，去除附着物，污移和油垢。连接处表面的氧化层应尽可能除尽。如用试剂处理后，必须用水充分清洗以清除试剂的残留液，对于阻水型导体试样，应采用低熔点合金浇注。2
4.4大截面铝导体试样
4.4.1型式试验的试样长度
GB/T3048.42007
推荐采用试样长度：导体裁面（95~185）mm，取3m导体截面240mm2及以上，取5m。有争议时，导体截面185mm2及以下，取5m导体裁面240mm及以上，取10m4.4.2电流端和电位端
铝较线的电流引人端可采用铝压接头（铅鼻子），并按常规压接方法压接，以使压接后的导体与接头融为一体。其电位电极可采用直径约1.0mm的软铜丝在绞线外紧密维绕1~-2图后打结引出，以防松动。
5试验程序
5.1试验环境温度
5.1.1型式试验时，试样应在温度为（15～25）℃和空气湿度不大于85%的试验环境中放置足够长的时问，在试样故量和试验过程中，环境温度的变化应不超过士1。应使用最小刻度为0.1℃的温度计测量环境温度，温度计距离地面应不少于1m，距离端面应不少于10m，距离试样应不超过1m，且二者应大致在同一高度，并应避免受到热辐射和空气对流的影响。5.1.2例行试验时，试样应在温度为（5～35)℃的试验环境中放置足够长的时间，使之达到温度平衡。测试结果接62,2进行电阻值换算。5.2试样连接
5.2.1采用单臂电桥测量时，用两个专用夹头连接被测试样。5.2.2采用双臂电桥或其他电阻测试仪器测量时用四端测量夹具或四个夹头连接被测试样。5.2.3绞合导线的全部单线应可靠地与测量系统的电流来头相连接。对于两芯及以上成品电线电缆的导体电阻测量，单臀臂电析两夹头或双臂电桥的一对电位夹头应在长度测量的实际标线处与被测试样相连接。
5.3电阻测量误差
型式试验时电阻测量误差应不超过土0.5%例行试验时电阻测量误差应不超过士2%。5.4试样长度测量
应在单登电桥的卖头或双臂电桥的一对电位夹头之间的试样上测量试样长度：型式试验时测量误差应不超过土0.15%例行试验时测量误差应不超过士0.5%。5.5小电阻试样的电阻测量
当试样的电阻小于0.10时应注意消除由于接触电劳和热电劳引起的测量误差。应采用电流换向法，读取一个正向读数和一个反向读数，取算术平均值：或采用平街点法（补偿法），检流计接人电路后，在电流不阅合的情况下调零，达到闭合电流时检流计上基本观察不到冲击。5.6细微导体的电阻测量免费标准下载网bzxz
对细微导体进行测量时，在满足试验系统灵缴度要求的情说下，应尽量选择最小的测试电流以防止电流过大而引起导体升温。推荐采用电流密度，铅导体应不大于0.5A/mm，铜导体应不大于1.0A/mm，可用比例为“1：1.41\的两个测量电流，分别测出试样的电阻值。如两者之差不超过0.5%，则认为用比例为“1\的电流测量时，试样导体未发生温升变化。6试验结果及计算
6.1电阻试验结果
6.1.1用电桥测量时，应接电桥说明书给出的公式计算电阻值。6.1.2用数字式仪器测量时，应按仪器说明书规定读数。3
GB/T3048.4—2007
6.2标准温度下单位长度电阻值换算6.2.1型式试验时，温度为20时每公里长度电阻值按接公式（1）计算：R
Re1+an（t-20)
式中?
Rm—20℃时每公里长度电阻值，单位为欧每千米（0/km）；R
时工长电缆的实测电阻值，单位为欧（n）：导体材料20℃时的电阻温度系数，单位为每摄度（1/℃）：测量时的导体温度（环境温度），单位为摄氏度（℃）；L一一试样的测量长度（成品电缆的长度，而不是单根绝缘线芯的长度），单位为米（m）。(15
注：按公式（1>的定义，应为导体温度。本部分的试验方法采用环境温度代替导体温度，并规定了相关的要求。6.2.2例行试验时，温度为20C时每公里长度电阻值应按公式（2)计算：R-RK..1000
式中：
测量环境温度为t℃时的电阻温度校正系数，表1规定了在通常温度范围内的温度校正系数K，值。其值按公式（3)计算1
K-1+0.004(t-20)230+
此式为近似公式，但能计算出足以达到在测量环境温度和电缆长度的准确度范围内的实际值，表1在tC时测量导体电阻校正到20C时的温度校正系数K，测量时环境湿度
E/℃校正系数K
测量时环境温度
6.3标准温度下的导体相当电阻率t/C校正系数
温度为20℃的导体的当电阻率接公式（4)计算：RA
pzo[1+ao(20)J
式中：
副量时环境温度
-20℃时导体的相当电阻率，单位为欧平方毫来每米（nmm/m）：一导体的标称截面积，单位为平方毫米（mm\）。7试验记录
试验记录中应详细记录下列内容：a）试验类型：
℃校正系数
试样编号，试样型号、规格：
试验日期，测试时的温度：
试样的各次电阻测量值，平均值：测量结果：
测试仪器及校准有效期。
GB/T3048.4—2007
