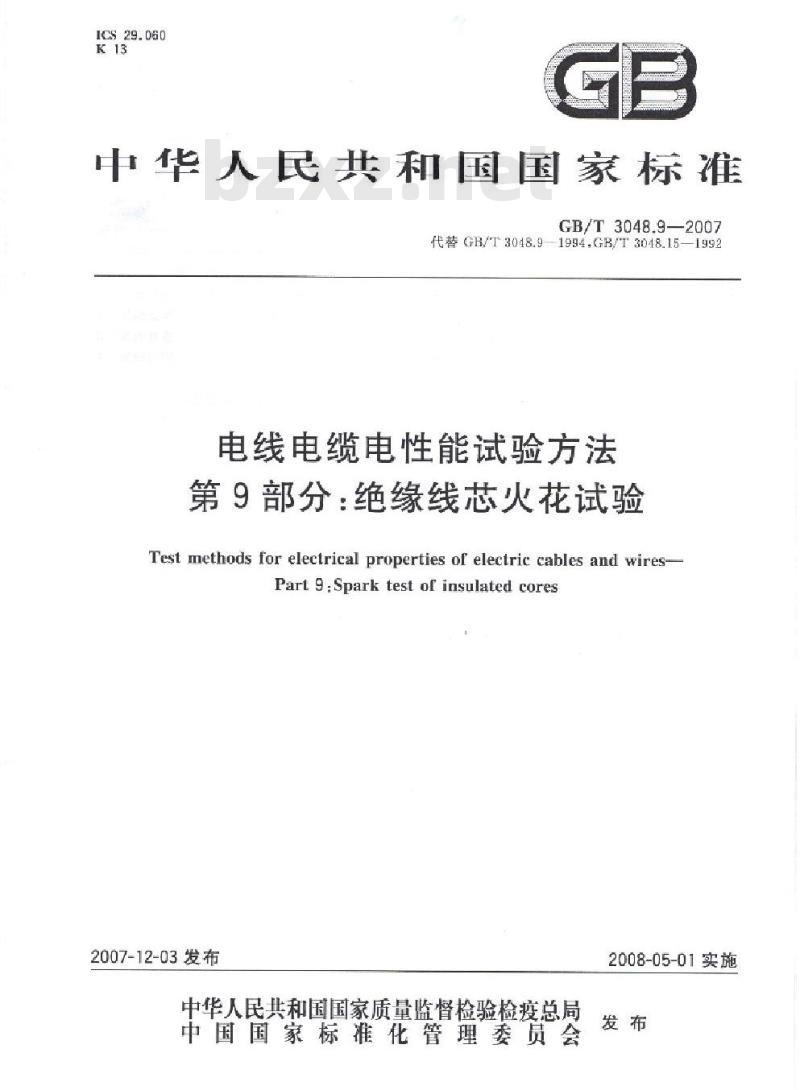

【国家标准(GB)】 电线电缆电性能试验方法 第9部分:绝缘线芯火花试验

ICS29.060
中华人民共和国国家标准
GB/T3048.9—2007
代替GB/T3048.91994.GB/T3048.15—1992电线电缆电性能试验方法
第9部分：绝缘线芯火花试验
Test methods for electrical properties of electric cables and wires-Part 9:Spark test of insulated cores2007-12-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施

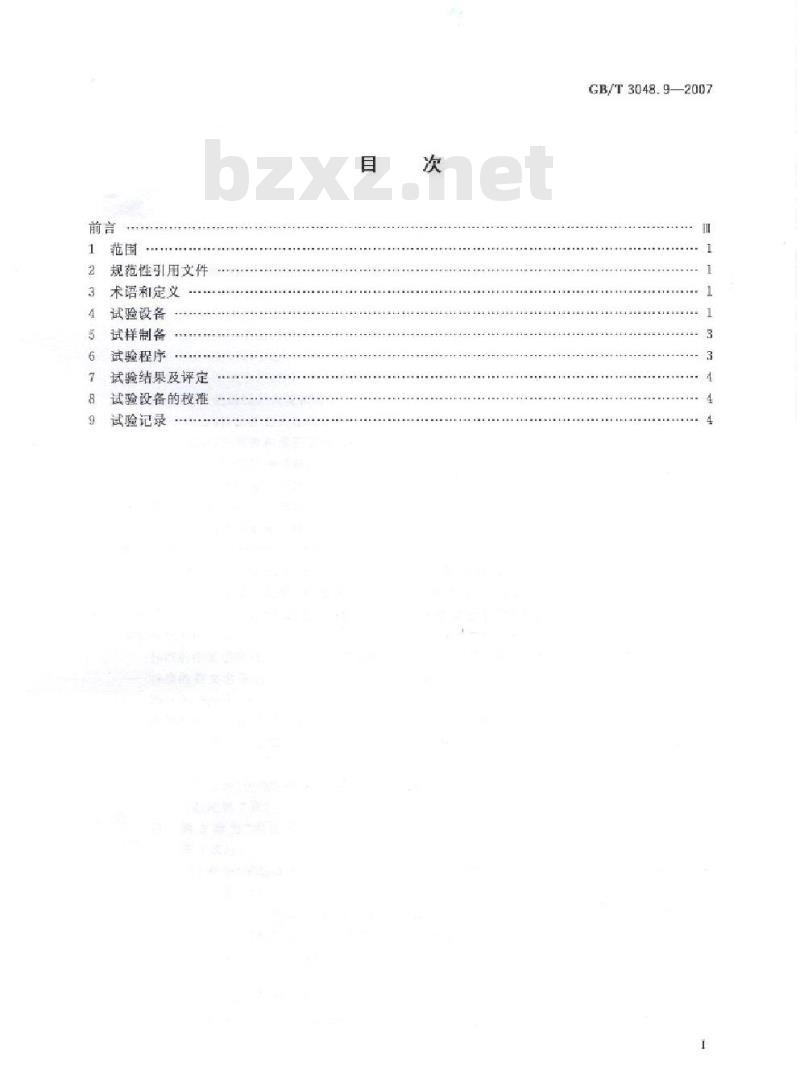

规范性引用文件
术语和定义
试验设备
试样制备
试验程序
试验结果及评定
试验设备的校准
试验记录
GB/T 3048.9—2007

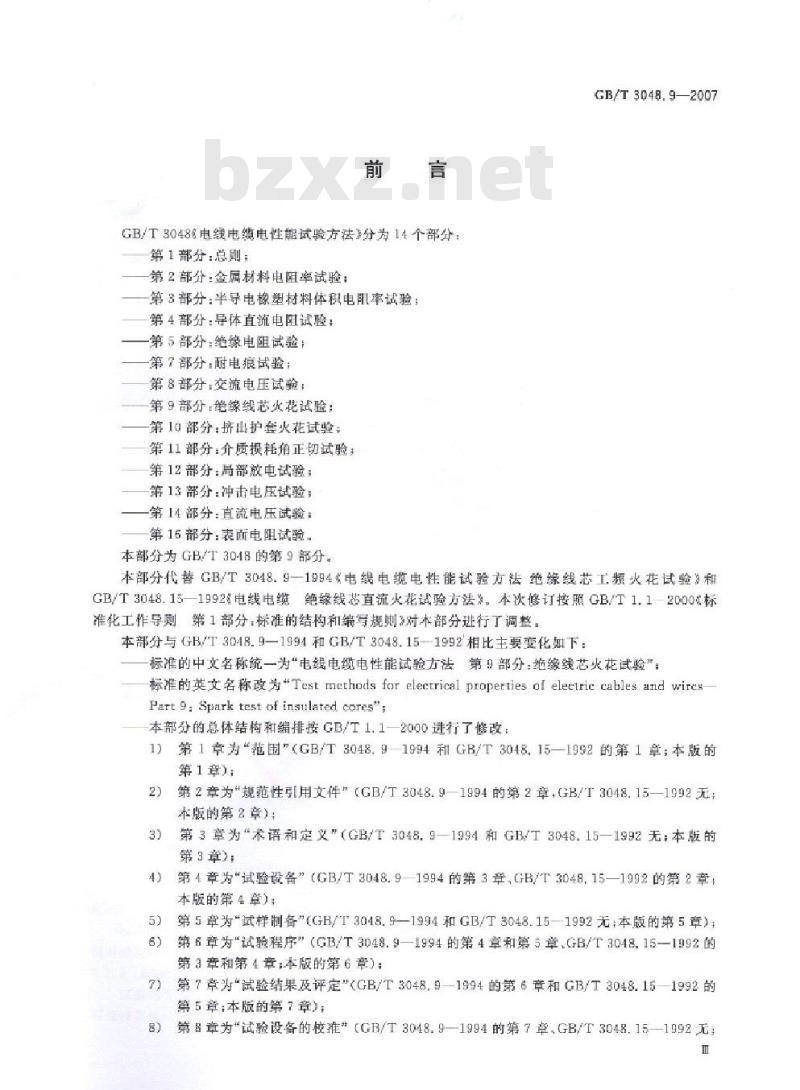

GB/T3048电线电缆电性能试验方法分为14个部分：第1部分：总则；
第2部分：金属材料电阻率试验：第3部分：半导电橡塑材料体积电阻率试验第4部分：导体直流电阻试验；
第5部分：绝象电阻试验：
第7部分：耐电痕试验；
第8部分：交流电压试验；
第9部分，单缘线芯火花试验：
第10部分：挤出护套火花试验：第11部分：介质损耗角正切试验；第12部分：局部放电试验：
第13部分：冲击电压试验：
第14部分：直流电压试验：
第15部分：表面电阻试验。
本部分为GBT3048的第9部分。
GB/T3048.9—2007
本部分代替GB/T3048.9-1994电线电缆电性能试验方法绝缘线芯工频火花试验和GB/T3048.15-—1992电线电缆绝缘线芯直流火花试验方法。本次修订按照GB/T1.1-2000%标准化工作导则第1部分，标准的结构和编写规则》对本部分进行了调整。本部分与GB/T3048.9-1994和GB/T3048.15-1992相比主要变化如下：标准的中文名称统一为”电线电缆电性能试验方法第口部分：绝缘线芯火花试验”：标准的英文名称政为“Test methnds for electrical properties of electrie cables and wiresPart9:Spark testofinsulated cores;本部分的总体结构和端排按GB/T1.1—一2000进行了偿改：第1章为“范围”（GB/T3048.9—1994和GB/T3048.15—1992的第1章：本版的1
第1章；
第2章为规范性引用文件*（GB/工3048.91994的第2章，GB/T3048.15—1992无：22
本版的第2章）：
第3章为“术语和定义”（GB/T3048.9—1994和GB/T3048.15—1992无：本版的3）
第3章；
第4章为试验设备（GB/T3048.91994的第3章，GB/T3048.15—1992的第2章43
本版的第4章）；
第5章为试样制各\（GB/T3048.9—1994和GB/T3048.15—1992无：本版的第5章）5
第6章为\试验程序”（GB/T3048.9—1994的第4章和第5章，GB/T3048.15—1992的6）
第3章和第4章：本版的第6章）；第7章为试验结果及评定\GB/T3048.9—1994的第6章和GB/T3048.15—1992的7）
第5章本版的第7章）；
第8章为\试验设备的校准”（GB/T3048.9-—1994的第7章，GB/T3048.15—1992无；m
GB/T3048.9—2007
本版的第8章）：
9）第9章为试验记录（GB/T3048.9—1994和GB/T3048.15—1992无，本版的第9章）；在第1章“范围”中删除了包含要求的部分（CB/T3048.151992的第1章；本版的第1章）；在第2章“规范性引用文件“中补充了相关标准（GB/T3048.9一1994的第2章：GB/T3048.15-1992无，本版的第2章）；增加了第3章“术语和定义”（GB/T3048.9-1994和GB/T3048.151992无；本版的第3章）
在第4章“试验设备”中修改了对直流商压电源脉动的规定（GB/T3048.15一1992的2.1本版的4,2.2；
在第6章试验程序中将试验电压由规处值改为推荐值（GR/T3048.9—1994的第4章和GB/T 3048.15
1922的第3章：本版的第6章）；增加第9章\试
GB/T 3048.15
本部分由中国电器
规定了试验记录应记截的具车内容GB/T3048.9—1994和无本版的第9章）。
小会提出
本部分由全国电电驾标准化技术委员会归口电缆研究质。
本部分起草单值
方树德、余襄明，夏凯
本部分主婴起
菜、张兆焕
本部分所代替标准的历次版本发布情况为：-GB3048
983,GB/T
-1992，

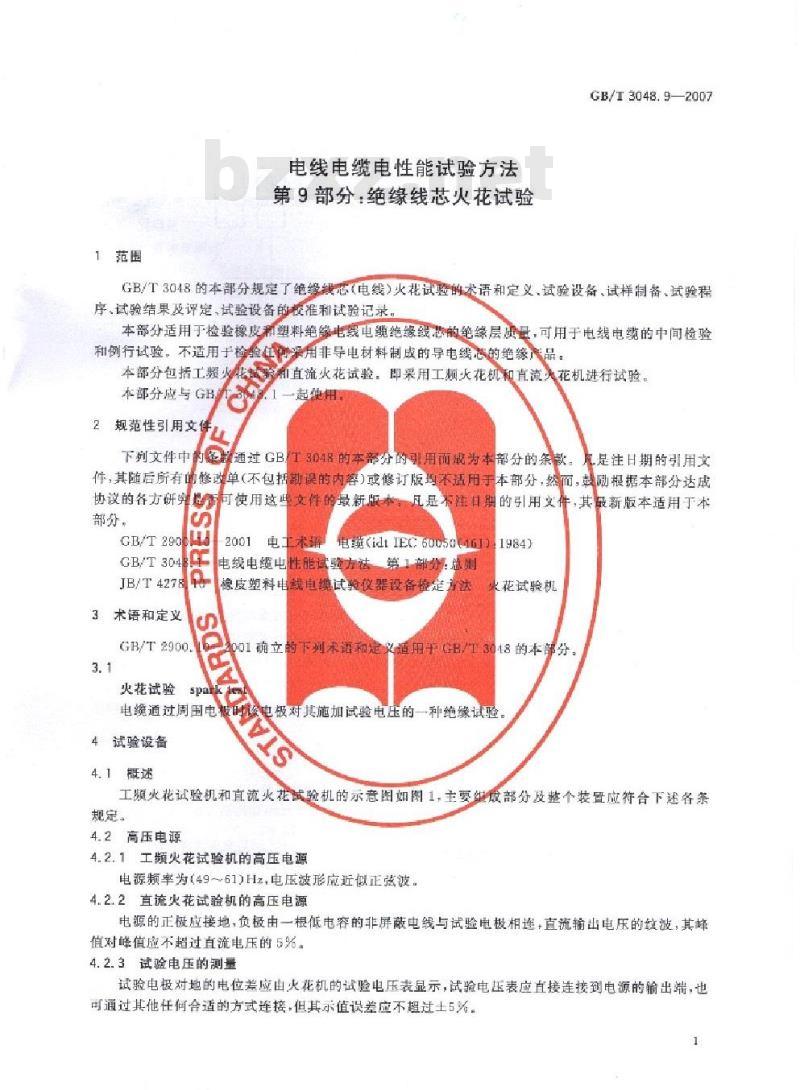

1范围
电线电缆电性能试验方法
第9部分：绝缘线芯火花试验
GB/T 3048. 9-—2007免费标准bzxz.net
GB/T3048的本部分规定了绝终线心（电线）火花试验的术语和定义，试验设备，试样制备、试式验程序、试验结果及评定、试验设备的校准和试验记录，本部分适用于检验橡皮利塑料绝维电线电缆绝缘线芯的绝缘层质量，可用于电线电缆的中间检验和例行试验。不适用于检验任平用非导电材料制成的导电线芯的绝缘产品：和直流火花试验。即采用工题火花机和直流人花机进行试验。本部分包插工频火花
本部分应与GB
2规范性引用文
下列文件中内/通过GB
T3048的本
部分的引用而成为本部分的条款。几是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，莫励根据本部分达成可使用这些文件的最新版术
协设的各方研务
部分。
GB/T290
GB/T 304
凡是不注日期的引用文件，其最新版本适用于本电缆(idtIEC60050C461）
1984）
电线电缆电性能试验方达第1部：总刷JB/T4278
3术语和定义
GB/T 2900.
橡皮塑料电线电缆试验仪器设备检定玉法
花试验机
2001确立的下列术语和定义适用于GB/T3048的本部分：R
火花试验
spalke
电缆通过周国电设电
电极对其施加试验电压的一种绝缘试验，4试验设备
4.1概述
工顺火花试验机和直流火花试验机的示意图如图1，主要组度部分及整个装置应特合下述各条规定。
4.2高压电源
4.2.1工频火花试验机的高压电源电源频率为（49~61)Hz，电压波形应近似正弦波。4.2.2直流火花试验机的高压电源电源的正极应接地，负极由一根低电容的非屏蔽电线与试验电极相连+直流辅出电压的纹波，其峰值对哗值应不超过直流电压的5%。4.2.3试验电压的测量
试验电极对地的电位差应由火花机的试验电压表显示，试验电压表应直接连接到电源的输出端，也可通过其他任何合适的方式连接，但其示值误差应不超过土5%。1
GB/T3048.9—2007
试样导体：
被试绝缘线芯(电线）：
试验电极：
试验电极箱：
检测控制装置：
高压电源；
接地：
保护电极，
绝缘子；
收线盘。
4.3试验电极
图1火花试验机的示意图
电极的有效长度应使被试绝缘线芯的每一点通过电极下的时间不小于下列规定：4.3.1
工频电源
注：这时间表示绝缘线芯穿过都米长电极的最大速度为1.2m/min。b）直流电源
注：这时间表示绝缘线芯穿过每毫米长电极的最大速度为60m/min.4.3.2电极的有效宽度应大于被试线芯的最大直径30mm。底部可制成”V\形或U\形。对地保持良好绝缘，而使在最高试验电压下，当绝缘子受潮时火花机也应正常运行，电极箱壳体应接地。4.3.3电极为用金属制成的接触式电极，可用珠链或环链，链长应大于“V\形或“U”形底部电极的深度。相邻两链的间距应不大于mm。注：相邻两链的间距应不大于8mm是指任何方向的相邻两个间的距离。珠链或环链应满足下述要求：
a）珠的直径为（2～5)mm，一申殊链上的相邻两颗珠子的间距应不超过2.5mm环由直径大于0.8mm的金属丝构成，环的外径应不大于5mm，如用椭圆形等其他形状时纵b
轴应不大于5mm。每100mm长的环链上，环数应不少于20个：链上的殊或环应分布均勾，表面光滑，不应有刮伤被试绝缘线芯的任何毛刺，且每一节珠或环应灵活可挑。珠链或环链应交叉排列。4.4保护电极
试验电极的两端应有接地保护电极。保护电极的宽度应不小于试验电极宽度保护电极（轴向）长度不小于15mm，所用珠链或环链应与试验电极一致。保护电极与试验电极之间距离应保证在正常最高试验电压下，不发生试样绝缘表面闪络。4.5安全保护连锁装置
保证开启试验电极箱时自动断开高压电源。2
4.6击穿指示器
GB/T3048.9—2007
击穿指示器由数宇显示计数器利讯响报警器组成，能对每次击穿记录和报警，击穿指示器应能保持其指示数，直至下一个击穿被记录或指示器被人工复位。讯响报警器的报警时间应能持续数秒钟，并能触发断路器断开高压电源和驱动系统电源。在必要时可遮断触发信号。4.7灵敏度
4.7.1灵敏度测试
灵敏度用人工击穿装置测试
人工击穿装置测试中的火花间隙应由作相对旋转运动的一块金局板和一个金属针火组成，在每秒钟内金属板和金属针尖有一次距离为（0.25土0.05）mm，工频火花机测试时，持续时间为0.025s+直流火花机测试时，持续时间为0.0055，针尖对金属板的极性，针尖为负极，金属板为正极。4.7.2最低灵敏度测试
在无负载情况下，将试验电极电压调到工额3kV（或直流5kV），当人工击穿装置接人后，其火花间短路状态下的稳态电流应不超过600A。为了将稳态电流限制在适当的数值范围内，可以串联附加电阻：
最低灵敏度测试时应先接人符合上述要求的人工击穿装置，将试验电压调到工频3kV或直流5kV)，启动人工击穿装置·使金属板和针尖间的火花间隙被连续击穿20次。要求火花试验机的击穿计数器应记录20次，对每次击穿都应准确无误的计数。试验时应断开触发信号，以保证试验变压器的电源不被断开。每次试验应更换铜针，针尖的维度应不大于60°，直径应不大于2mm。4.7.3稳定性测试
最低灵敏度符合要求后，应将附加电阻（若有）短接，在电极间放一段没有缺陷、并是该火花机将要测试的具有最大电容值的被试绝缘线芯（电线）或在人工击穿装置的板电极和针失电极之间并人一个与被试线芯有相同电容值的电容器（直流火花机可不接入线芯或电容器）并将电极电压调至设备的最高试验电压，可选用较粗的铜针，以防止针尖熔化。启动人工击穿装置，使金属板和针尖间的火花间隙被连续击穿20次。火花试验机的击穿计数器应记录20次，对每次击穿都应准确无误的计数。试验时应断开触发信号，以保证试验变压器的电源不被断开。5试样制备
整个制造长度的电线电缆。
6试验程序
6.1每改试验前应检查安全保护链锁装置，确保正常动作。6.2火花试验设备和收线装置均应可靠接地。6.3被试绝缘线芯的导体应可靠地连续接地。6.4被试绝象线芯进人电极之前，应用适当方法除去绝缘表面的水分，以防止试验过程中产生闪络。6.5试验电压值应在产品标准中规定。如果产品标准中没有规定相应的试验电压值，则可按表1推荐的电压值行试验。
GB/T3048.9-2007
绝缘标称厚度8/mm
1.0C861.5
表1绝缘线芯火花试验电压推荐值盛验电压/kv
工频火花机
注：非密封性的绝缘结构，如无粘结层的绕包结构，其试验电压应在产品标准中规定。7试验结果及评定
单位长度（如每km）被试绝缘线芯的击穿饮数即为试验结果。试验设备的校准
直随火花机
每年应至少一次按JB/T4278.10规定的检定方法对火花试验机进行校准，在大修或较大程度调整后，也应进行校准。
试验记录
试验记录应详细记载下列的内容8）试样编号，试样型号、规格：试验日期，大气条件，
c）施加电压的数值：
试验结果：
试验设备及其校准有效期。
