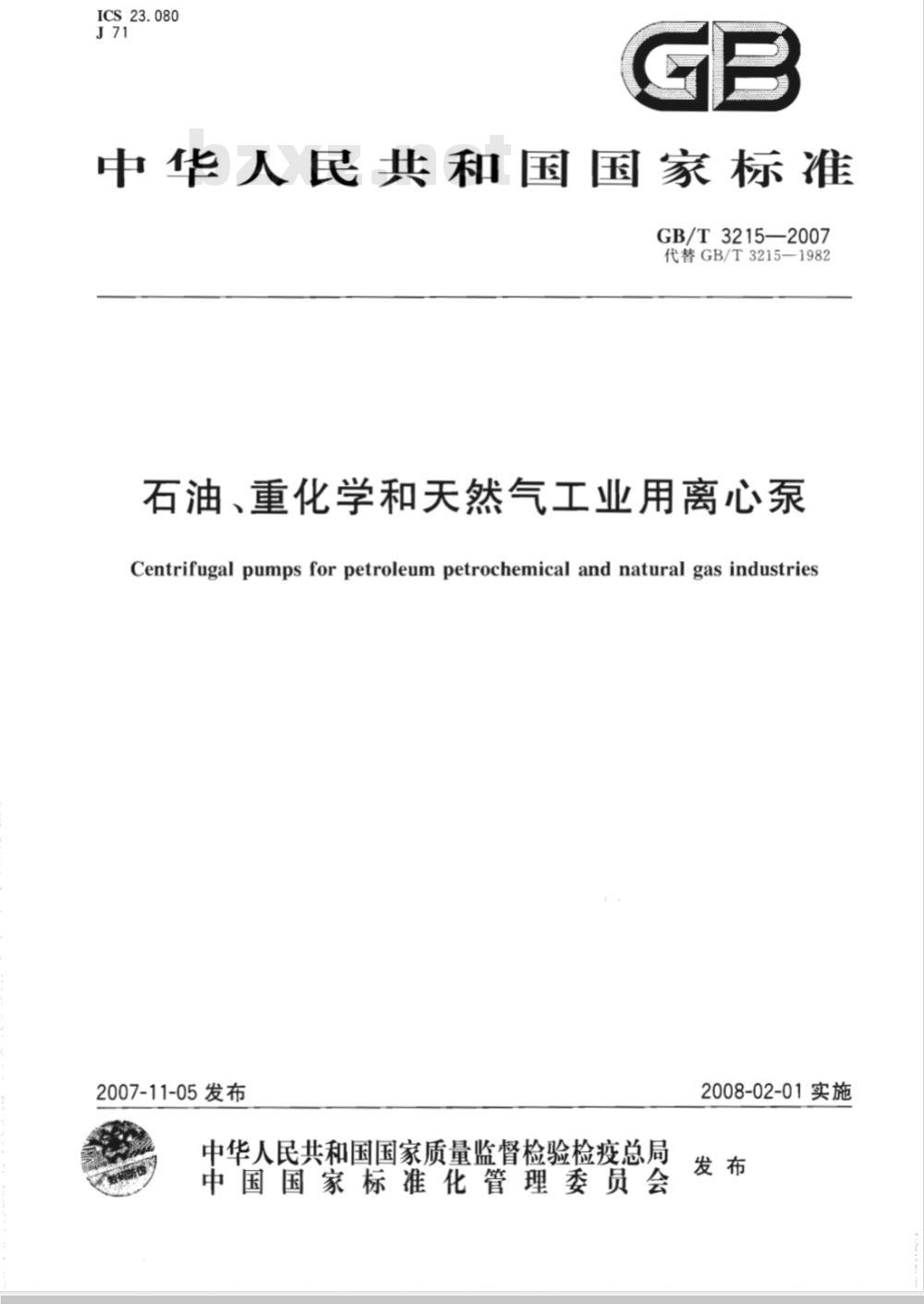

【国家标准(GB)】 石油、重化学和天然气工业用离心泵

ICS.23.080
中华人民共和国国家标准
GB/T3215—2007
代替GB/T3215—1982
石油、重化学和天然气工业用离心泵Centrifugal pumps for petroleum petrochemical and natural gas industries2007-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-02-01实施

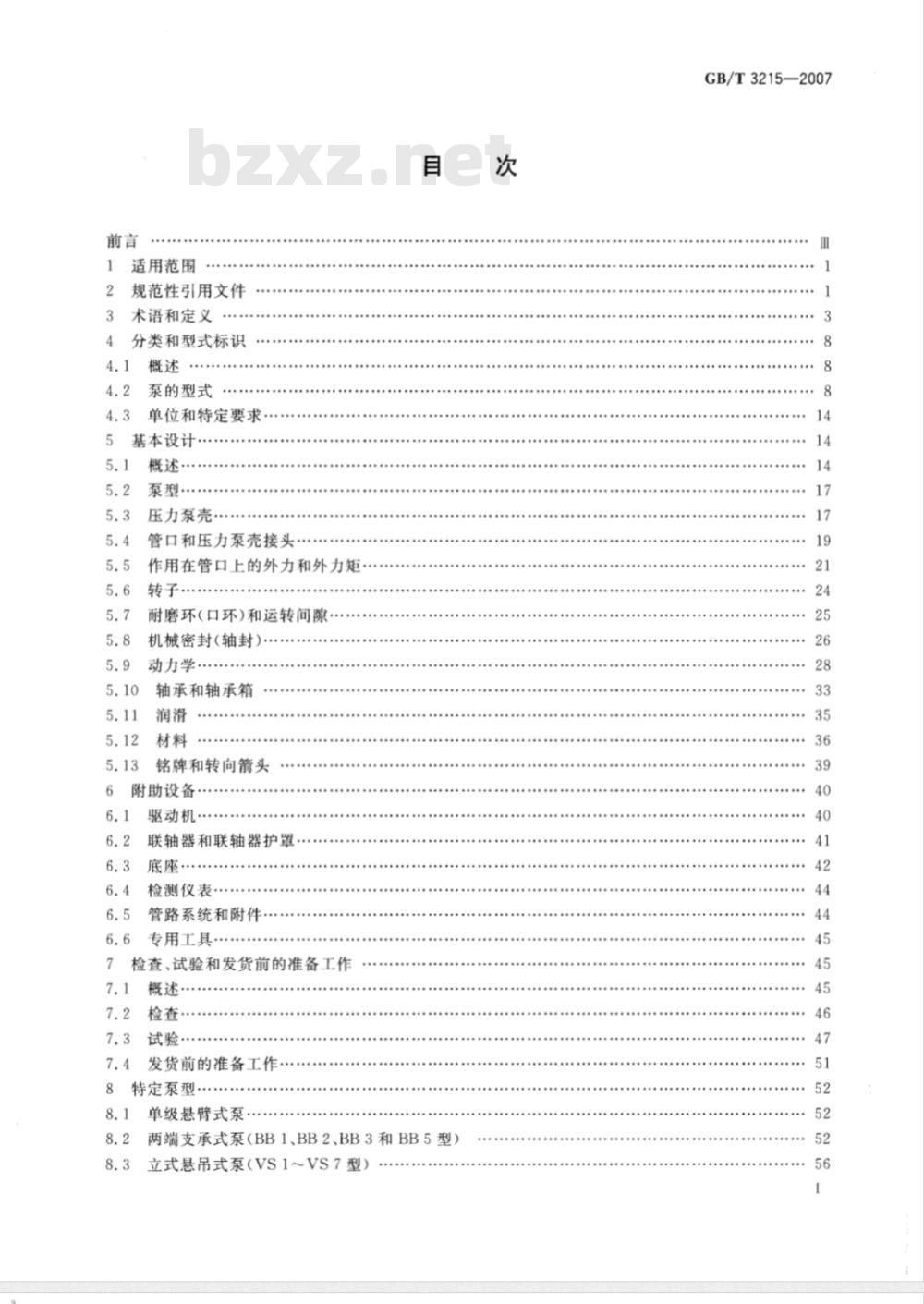

适用范围
规范性引用文件
术语和定义
分类和型式标识
泵的型式
单位和特定要求
基本设计
概述·
压力泵壳·
管口和压力泵壳接头
作用在管口上的外力和外力矩…转子
耐磨环(口环)和运转间隙.….
机械密封（轴封)
动力学·
轴承和轴承箱
铭牌和转向箭头
附助设备·
驱动机·
联轴器和联轴器护罩
底座·
检测仪表·
管路系统和附件
专用工具.
检查、试验和发货前的准备工作7.1
概述·
检查·
发货前的准备工作….
特定泵型
单级悬臂式泵
两端支承式泵（BB1、BB2、BB3和BB5型）立式悬吊式泵（VS1~VS7型）
GB/T3215—2007
GB/T3215—2007

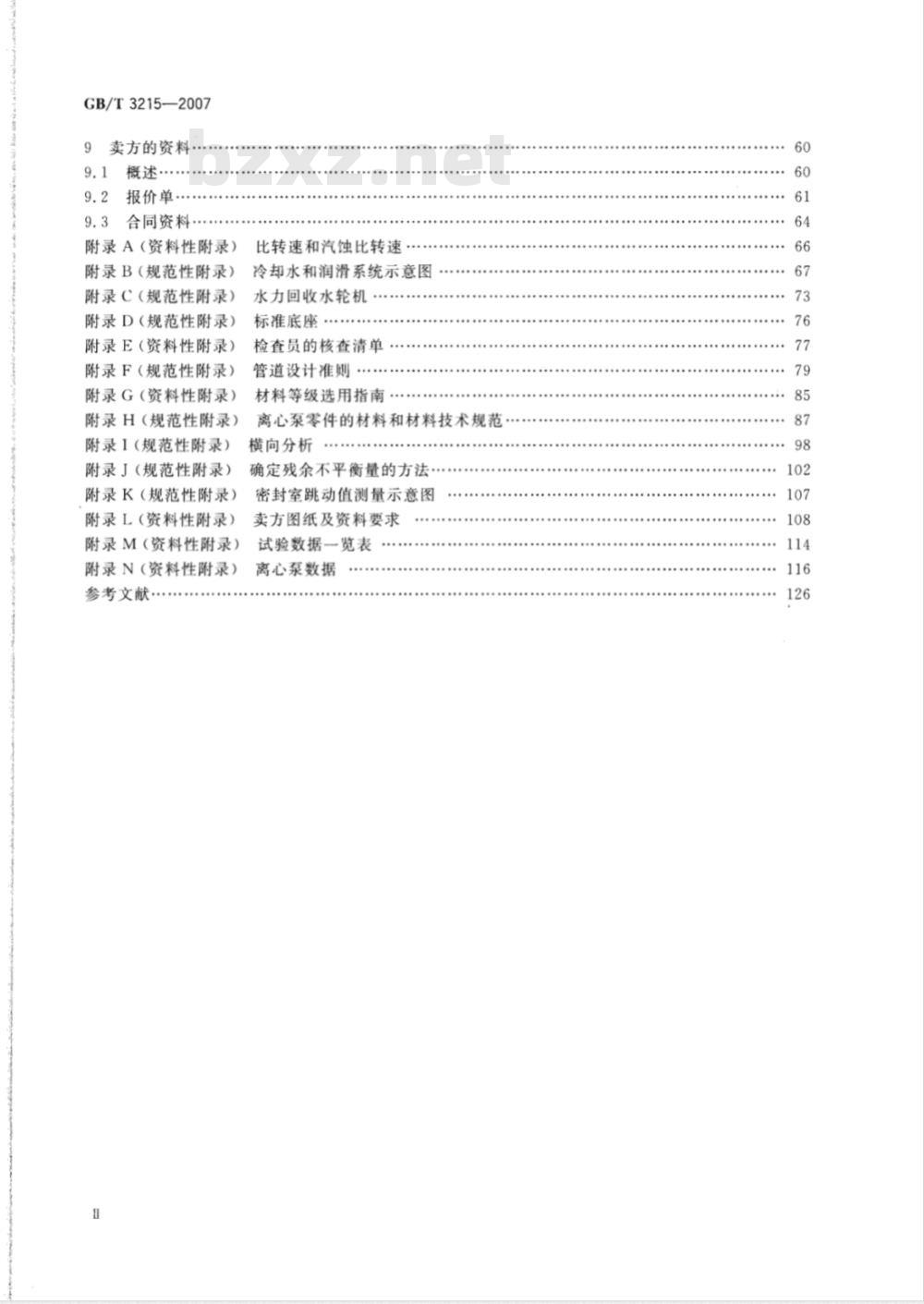

卖方的资料
概述·
报价单
9.3合同资料·
附录A（资料性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（资料性附录）
附录F（规范性附录）
附录G（资料性附录）
附录H（规范性附录）
附录1（规范性附录）
附录J（规范性附录）
附录K（规范性附录）
附录L（资料性附录）
附录M（资料性附录）
附录N（资料性附录）
参考文献·
比转速和汽蚀比转速
冷却水和润滑系统示意图
水力回收水轮机
标准底座
检查员的核查清单
管道设计准则
材料等级选用指南
离心泵零件的材料和材料技术规范·横向分析
确定残余不平衡量的方法
密封室跳动值测量示意图
卖方图纸及资料要求
试验数据一览表
离心泵数据
GB/T3215—2007

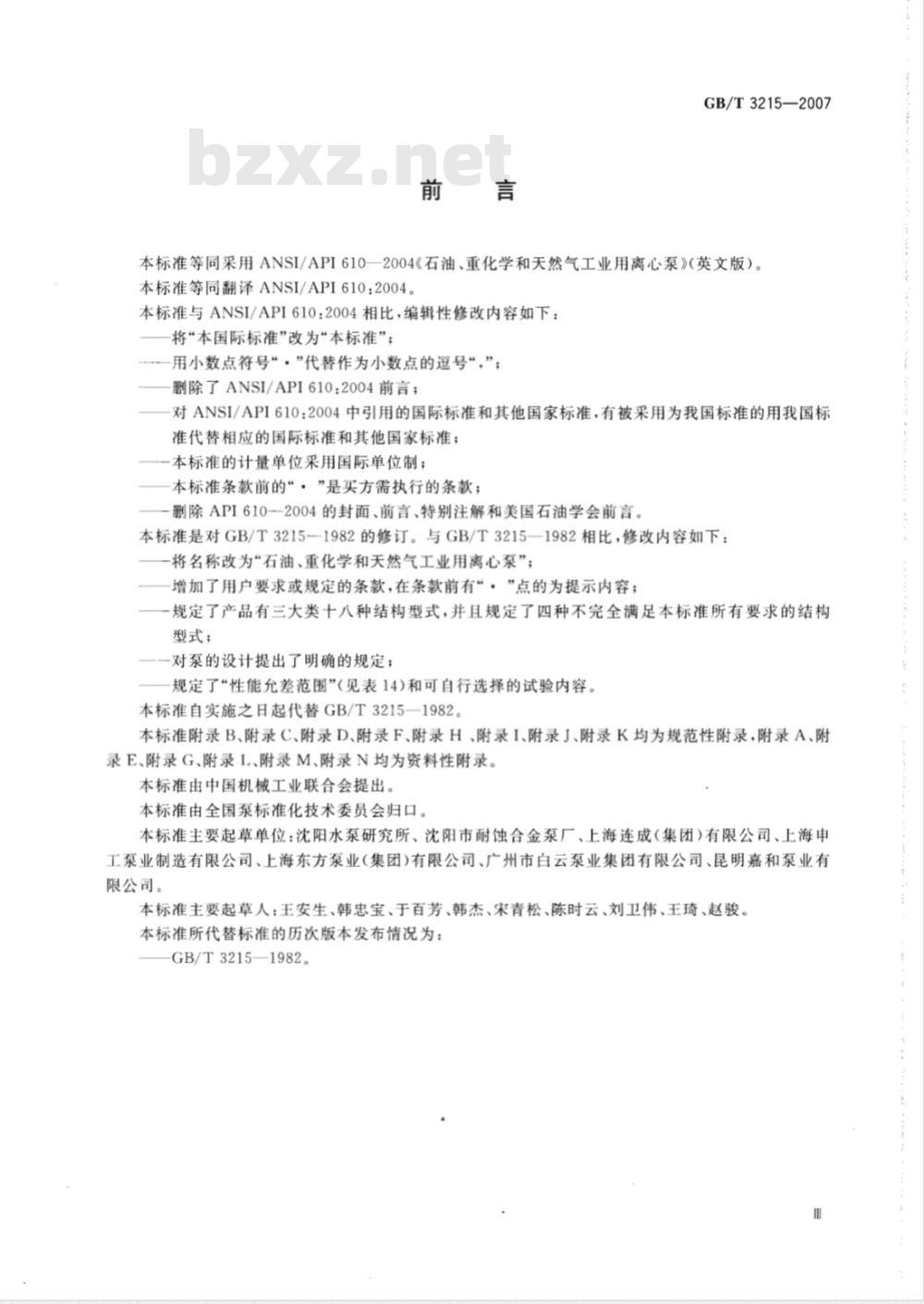

本标准等同采用ANSI/API610一2004《石油、重化学和天然气工业用离心泵》（英文版）。本标准等同翻译ANSI/API610：2004。本标准与ANSI/API610：2004相比，编辑性修改内容如下：将“本国际标准”改为“本标准”；用小数点符号“，”代替作为小数点的逗号，”；删除了ANSI/API610：2004前言；对ANSI/API610：2004中引用的国际标准和其他国家标准，有被采用为我国标准的用我国标准代替相应的国际标准和其他国家标准；-本标准的计量单位采用国际单位制；本标准条款前的“，”是买方需执行的条款；删除API610---2004的封面、前言、特别注解和美国石油学会前言。本标准是对GB/T3215--1982的修订。与GB/T3215—1982相比，修改内容如下：将名称改为“石油、重化学和天然气工业用离心泵”；增加了用户要求或规定的条款，在条款前有“，”点的为提示内容；规定了产品有三大类十八种结构型式，并且规定了四种不完全满足本标准所有要求的结构型式；
对泵的设计提出了明确的规定；规定了“性能允差范围”（见表14)和可自行选择的试验内容。本标准自实施之日起代替GB/T3215一1982。本标准附录B、附录C、附录D、附录F、附录H、附录I、附录J、附录K均为规范性附录，附录A、附录E、附录G、附录IL、附录M、附录N均为资料性附录。本标准由中国机械工业联合会提出。本标准由全国泵标准化技术委员会归口。本标准主要起草单位：沈阳水泵研究所、沈阳市耐蚀合金泵厂、上海连成（集团）有限公司、上海申工泵业制造有限公司、上海东方泵业（集团)有限公司、广州市白云泵业集团有限公司、昆明嘉和泵业有限公司。
本标准主要起草人：王安生、韩忠宝、于百芳、韩杰、宋青松、陈时云、刘卫伟、王琦、赵骏。本标准所代替标准的历次版本发布情况为：GB/T3215—1982

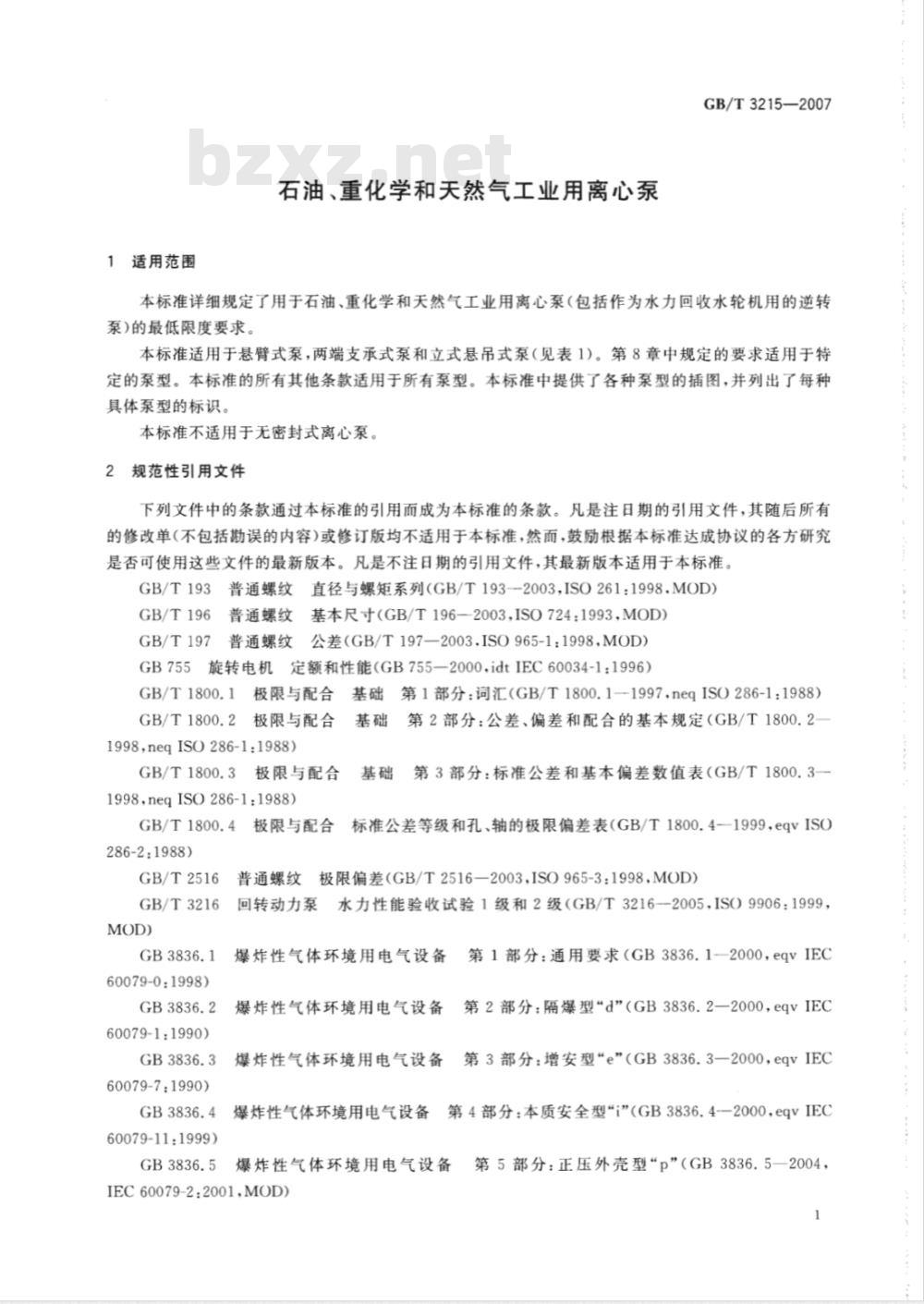

适用范围
石油、重化学和天然气工业用离心泵GB/T3215—2007
本标准详细规定了用于石油、重化学和天然气工业用离心泵（包括作为水力回收水轮机用的逆转泵)的最低限度要求。
本标准适用于悬臂式泵，两端支承式泵和立式悬吊式泵（见表1）。第8章中规定的要求适用于特定的泵型。本标准的所有其他条款适用于所有泵型。本标准中提供了各种泵型的插图，并列出了每种具体泵型的标识。
本标准不适用于无密封式离心泵。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T193普通螺纹直径与螺矩系列(GB/T193--2003,ISO261:1998.MOD)GB/T196
GB/T197
普通螺纹基本尺寸（GB/T196—2003，ISO724：1993，MOD）公差（GB/T197—2003.ISO965-1:1998，MOD）普通螺纹
GB755旋转电机定额和性能（GB755—2000，idtIEC60034-1：1996）GB/T1800.1
GB/T1800.2
极限与配合
极限与配合
1998,neqIsO286-1:1988)
GB/T1800.3
极限与配合
1998neqISO286-1:1988)
GB/T1800.4
286-2:1988)
GB/T2516
GB/T3216
60079-0:1998)
60079-1:1990)
60079-7：1990)
极限与配合
第1部分：词汇(GB/T1800.1-1997，neqISO286-1：1988）第2部分：公差、偏差和配合的基本规定（GB/T1800.2-第3部分：标准公差和基本偏差数值表（GB/T1800.3一标准公差等级和孔、轴的极限偏差表（GB/T1800.4-1999，eqvISO极限偏差（GB/T2516—2003，ISO965-3：1998，MOD）普通螺纹2
回转动力泵水力性能验收试验1级和2级（GB/T3216--2005，ISO9906：1999，爆炸性气体环境用电气设备
爆炸性气体环境用电气设备
爆炸性气体环境用电气设备
爆炸性气体环境用电气设备
GB3836.42
60079-11:1999)
第1部分：通用要求（GB3836.12000，eqvIEC第2部分：隔爆型“d”（GB3836.2—2000，eqvIEC第3部分：增安型“e”（GB3836.3—2000，eqvIEC第4部分：本质安全型“:”（GB3836.4—2000，eqvIEC爆炸性气体环境用电气设备
IEC60079-2:2001,MOD)
第5部分：正压外壳型“p”（GB3836.5一2004，-
GB/T3215—2007
爆炸性气体环境用电气设备第6部分：油浸型\o”（GB3836.6一2004，IEC60079-6：GB3836.63
1995,IDT)
爆炸性气体环境用电气设备
1997,IDT）
第7部分：充砂型\q”（GB3836.7--2004，IEC60079-5：GB3836.8
爆炸性气体环境用电气设备
IEC60079-15:2001,MOD)
GB3836.9爆炸性气体环境用电气设备18:2004.IDT）
第8部分：“n”型电气设备（GB3836.8一2003，第9部分：浇封型\m”（GB3836.9-2006，IEC60079-爆炸性环境用防爆电器设备
GB3836.11
eqvIEC 60079-1A:1975)
GB3836.12爆炸性环境用防爆电器设备最大试验安全间隙测定方法（GB3836.11-1991，气体或蒸汽混合物按照其最大试验安全间隙和最小点燃电流的分级（GB3836.12-1991，eqvIEC60079-12：1978）GB3836.13爆炸性气体环境用防爆电气设备(GB3836.13—1997,neqIEC60079-19.:1993)GB3836.14爆炸性气体环境用防爆电气设备idt IEC 60079-10:1995)
第13部分：爆炸性气体环境用电气设备的检修第14部分：危险场所分类（GB3836.14一2000GB3836.15
爆炸性气体环境用防爆电气设备(GB3836.15-2000,eqvIEC60079-14:1996)GB3836.16爆炸性气体环境用防爆电气设备(GB3836.16—2006,IEC60079-17:2002,IDT)第15部分：危险场所电气安装（煤矿除外）第16部分：电气装置的检查和维护（煤矿除外）GB3836.17爆炸性气体环境用防爆电气设备第17部分：正压房间或建筑物的结构和使用(GB3836.17—2007,IEC60079-13:1982,IDT)GB/T4604滚动轴承径向游隙（GB/T4604—2006，ISO5753：1991，MOD）GB/T5332可燃液体和气体引燃温度试验方法（GB/T5332一2007，IEC60079-4：1975，IDT）GB/T6557挠性转子机械平衡的方法和准则（GB/T6557—1999，idt1SO11342：1998）GB/T7306.17306.255°密封管螺纹（GB/T7306.1~7306.2---2000，eqvISO7-1:1994，Pipethreads where pressure-tight joints are made on the threads---Part 1:Dimensions,tolerances and designation)
GB/T730755°非密封管螺纹（GB/T7307--2001eqvISO228-1:1994，Pipethreadswherepressure-tight joints are not made on the threads--Part 1:Dimensions,tolerances and designation)GB/T9114突面带颈螺纹钢制管法兰（GB/T9114—2000，1SO）7005-1：1992，Metallicflanges-Part1:Steelflanges,NEQ)
GB/T9144音
普通螺纹优选系列（GB/T9144--2003，ISO262：1998，MOD）GB/T9145
普通螺纹中等精度、优选系列的极限尺寸（GB/T9145--2003，IS(）965-3：1998，GB/T9239.1村
机械振动恒态（刚性)转子平衡品质要求第1部分：规范与平衡允差的检验(GB/T9239.12006,1SO1940-1:2003,IDT)GB/T17241.1铸铁管法兰类型（GB/T17241.1-1998，neq1SO)7005-2:1988，Metallicflanges—Part2:Castiron flanges)GB/T17241:2铸铁管法兰盖（GB/T17241.2---1998neqISO7005-2:1988，Metallicflanges2
Part 2:Cast iron flanges)
GB/T3215—2007
GB/T17241.3带颈螺纹铸铁管法兰（GB/T17241.3--1998，ISO7005-2：1988，Metallicflan-ges—Part2:Cast ironflanges,NEQ)GB/T17241.4带颈平焊和带颈承插焊铸铁管法兰（GB/T17241.4—1998，neqISO7005-2：1988,Metallicflanges—Part2:Castironflanges)GB/T17241.5管端翻边带颈松套铸铁管法兰（GB/T17241.5—1998，neqISO7005-2：1988，Metallic flanges—Part 2:Cast iron flanges)GB/T17241.6整体铸铁管法兰（GB/T17241.6--1998，neqISO7005-2：1988，MetallicflangesPart 2:Cast iron flanges)
GB/T17241.7铸铁管法兰
技术条件（GB/T17241.7-1998，neqIS）7005-2：1988Metallicflanges—Part2:Castironflanges)GB/T20801.1～20801.6
压力管道规范工业管道（GB/T20801.1～20801.6--2006，ISO15649:2001,Petrolemandnaturalgasindustries—Piping,NEQ)ISO281
ISO8501
滚动轴承额定动载荷及额定寿命在使用涂料和有关介质之前钢衬底的准备表面清洁度的外观鉴定（所有部分）ISO10436
ISO10438
ISO10441
ISO14691
ISO21049
石油和天然气工业
石油和天然气工业
石油和天然气工业
精炼厂用一般用途汽轮机
润滑、轴封及控制油系统和辅助设备（所有部分件）机械动力传动的挠性联轴器
石油和天然气工业
机械动力传动的挠性联轴器
离心泵和回转泵的轴封系统
公制径向滚珠及滚柱轴承的轴与轴承箱的配合AGMA9000
AGMA9002
API541
API611bzxz.net
API670
API671
API677
挠性联轴器潜在的不平衡分类
挠性联轴器的钻孔及键槽
绕线圈鼠笼式感应电机等于和大于250hp般精炼厂用汽轮机
非接触振动和轴位监测系统
炼厂用特殊联轴器
特殊用途应用场合
一般用途的应用场合
石油、重化工和天然气工业用一般用途的齿轮传动装置ASMEB1.1
ASMEB15.1
ASMEB16.1
ASMEB16.5
统一英制螺纹，UN和UNR螺纹型式机械动力传动机构用安全标准
铸铁管道法兰和法兰连接的管配件的等级25，125和250管道法兰和法兰连接的管配件NPS1/2--NPS24ASMEB16.11
ASMEB17.1
IEEE841
应电机
NFPA70
3术语和定义
插口焊和带螺纹的锻造管配件
键和键槽
石油化工标准
苛刻使用条件的等于和大于370kW（500hp）全封闭风冷式鼠笼式感国家电气规范手册
下列术语和定义适用于本标准。3.1
轴向剖分
axiallysplit
泵壳密封面与泵轴中心线平行的剖分。3
GB/T3215—2007
筒型泵barrelpump
双壳体型卧式泵。
隔离液
barrier fluid
引人到有压的双端面机械密封之间，把泵内的流程液体与环境完全隔离开的液体。该液体的压力始终高于被密封流程液体的压力。3.4
最佳效率点bestefficiencypoint（BEP）在该流量点泵达到其最高效率。3.5
bufferfluid
缓冲液
引人到无压的双端面机械密封（串联机械密封）之间，用作一种润滑液或缓冲液的液体。此种液体的压力低于被密封流程液体的压力。3.6
criticalspeed
临界转速
转子轴承支承系统处于共振状态时的轴转速。3.7
drycritical speed
干临界转速
按照转子仅支承在轴承上和轴承具有无限大刚度这样的假设所计算出的转子临界转速。3.8
wetcriticalspeed
湿临界转速
涉及工作条件下的抽送液体在转子各处运转间隙内所起的附加支承作用和阻尼作用，并计及轴承内的柔度和阻尼作用这些因素后计算得出的转子临界转速。3.9
5datumelevation
基准标高
参照NPSH值（见3.28)的标高。
doublecasing
双层泵壳
在这种泵结构型式中压力泵壳与包容在压力泵壳中的泵过流元件是独立分开的。注：例如导叶、隔板、碗形导流壳和蜗壳式内泵壳。3.11
驱动装置部件drivetraincomponent用于驱动泵转动的一系列设备。例如电机、齿轮、发动机、液力偶合器、离合器。3.12
组合体element
指转子部件再加上离心泵的内部静止的水力零件的组装体。3.13
cartridge-typeelement
集装式组合体
指能整体拆卸的组合体。
水力回收水轮机hydraulicpowerrecoveryturbine逆转泵用来回收流体能量的水轮机。3.15
流体动压轴承hydrodynamicbearing指利用流体动压润滑原理的轴承。3.16
maximumallowablespeed
最大允许转速
制造厂设计的所允许的连续运转最高转速。3.17
最大允许温度
maximumallowabletemperature
GB/T3215—2007
制造厂为该设备(或所指术语的任何部分)在规定最大压力下输送规定液体而设计的最大连续温度。
最大允许工作压力maximumallowableworkingpressure制造厂为该设备(或所指术语的任何部分)按规定的最大工作温度下工作时设计的最大连续压力。3.19
maximumcontinuousspeed
最大连续转速
在任何规定的工况下，泵输送规定液体能连续工作的最高转速。3.20
最大吐出压力maximumdischargepressure最大吸人压力加上在额定转速和规定的相对密度（比重)下的泵运转时产生的最大压差。3.21
maximumdynamicsealingpressure最大动态密封压力
在任何规定的工况下和在启动与停机的过程中，在密封处预计会受到的最高压力。3.22
maximumstaticsealingpressure最大静密封压力
泵在停机时密封处经受到的最高压力，不包括泵在做水静压试验期间遇到的压力。3.23
最大吸入压力maximumsuctionpressure泵在运转期间经受的最高吸人压力。3.24
最小允许转速minimumallowablespeed制造厂设计的所允许的连续运转的最低转速（r/min）。3.25
minimumcontinuousstableflow
最小连续稳定流量
在不超出本标准所规定的振动限定下泵能够工作的最小流量。3.26
最小连续热控流量minimumcontinuousthermalflow泵能够维持工作而其运行不致被泵抽送液体的温升所损害的最小流量。3.27
最小设计金属温度
minimumdesignmetaltemperature在使用中所预料的最低平均金属温度（厚度方向），考虑因素应当包括运行失常、自动冷冻、以及介5
GB/T3215—2007
质和环境温度。
汽蚀余量netpositivesuctionhead（NPSH）从基准标高算起的泵吸入口总绝对吸入压力减去该液体的汽化压力。注：泵液体的吸入水头以米液柱来计量。3.29
有效汽蚀余量netpositivesuctionheadavailable（NPSHA）由买方根据该泵装置（液体在额定流量和正常抽送温度下）确定的汽蚀余量。3.30
必需汽蚀余量
netpositivesuctionbeadrequired（NPSHR）通过卖方用水进行试验来确定的导致扬程下降3%（对多级泵而言是首级扬程）的汽蚀余量。3.31
公称管径
nominalpipesize（(mm)
近似对应于管子孔径的数量标志，用mm表示。3.32
正常工作点
normal operatingpoint
在正常工艺流程条件下期望该泵工作的那个工况点。3.33
normalwearparts
正常磨损零件
指泵每次大修时正常修复或更换的那些零件。例如典型的耐磨环、级间衬套、平衡装置、卸压衬套、机械密封环、轴承和垫圈。
observed
应将规定的检查或试验时间通知给买方，无论买方或其代表是否出席，均应按照进度表的规定进行的检查或试验。
油雾润滑
oilmistlubrication
指用油雾来润滑轴承的润滑系统，油雾由中央供雾装置内的喷雾机产生，借助于压缩空气送往轴承内来润滑的系统。
完全油雾润滑
pure oil mist lubrication
油雾既润滑轴承，又吹洗轴承箱，而且池内无油位（干油池）的润滑。3.37
吹洗油雾润滑
purge oil mist lubrication
油雾只吹洗轴承箱(湿油池)的润滑。3.38
工作区
operatingregion
在泵的水力性能有效区内，泵工作的区间。3.39
允许工作区allowableoperatingregion泵被允许的工作区域，这一区域是根据振动处在本标准的上限之内，或根据温升，或根据其他限制6
而划定，允许工作区由制造厂规定。3.40
优先工作区preferredoperatingregion在该区域内，泵的振动处于本标准的基本限度之内。3.41
overhungpump
悬臂泵
指叶轮悬臂伸出轴承部件之外的泵。3.42
压力泵壳
pressurecasing
GB/T3215—2007
泵上所有静止承压零件的组合体，包括所有管口，密封压盖、密封室和装接在泵壳上的其他零件，但不包括机械密封静止元件和旋转元件。3.43
买方purchaser
向卖方发布采购订单和技术规范的个人或机构。3.44
radiallysplit
径向剖分
泵壳密封面与泵轴中心线垂直的剖分。3.45
额定工况点ratedoperatingpoint卖方确认泵性能处在本标准所述的允差范围内的工作点。注：一般情况下额定工况点为规定的最大流量工作点。3.46
相对密度
relative density
（比重specificgravity）
液体的一种性质，表示该液体的密度与4℃（39.2F)的水的密度之比。3.47
离心泵的所有旋转件的组合。
specificspeed
比转速
对于几何形状相似的泵，表示流量、扬程和转速之间关系的特征量。见附录A。3.49
备用standbyService
指能够立即自动起动或手动起动并能投入连续运转，而在正常情况下是处于停机闲置或空转的设备。
汽蚀比转速suction-specificspeed对于几何形状相似的泵，表示流量、必需汽蚀余量(NPSHR)和转速之间关系的特征量。见附录A。3.51
卸压衬套（喉部衬套）throatbushing装在密封与叶轮之间.在轴套（或轴)周围构成细小节流间隙的装置。
