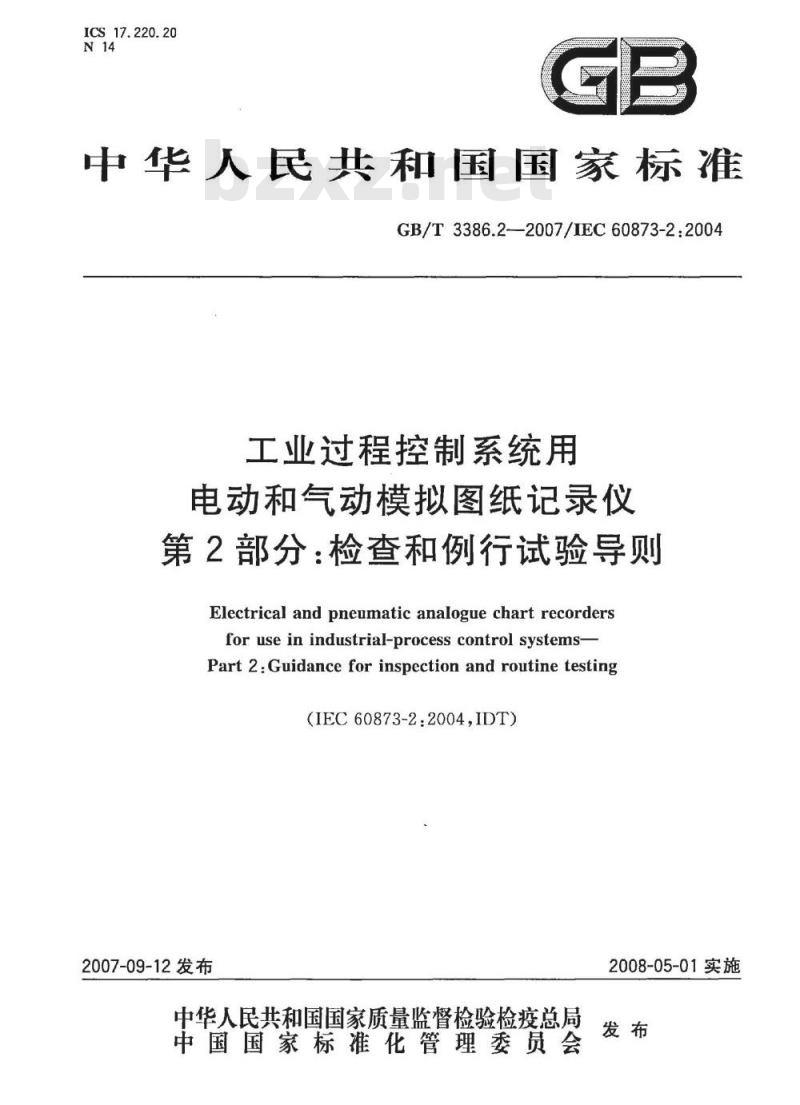

ICS 17.220.20
中华人民共和国国家标准
GB/T3386.2--2007/IEC60873-2:2004工业过程控制系统用
电动和气动模拟图纸记录仪
第2部分：检查和例行试验导则
Electrical and pneumatic analogue chart recordersfor use in industrial-process control systems-Part 2:Guidance for inspection and routine testing（IEC60873-2:2004,IDT)
2007-09-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施
GB/T3386.2—2007/IEC60873-2:2004GB/T3386《工业过程控制系统用电动和气动模拟图纸记录仪》分为两个部分：第1部分：性能评定方法；
一一第2部分：检查和例行试验导则。本部分为GB/T3386的第2部分，等同采用IEC60873-2：2004《工业过程控制系统用电动和气动模拟图纸记录仪第2部分：检查和例行试验导则》。本部分等同翻译IEC60873-2：2004（英文版）。为符合GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》和GB/T20000.2一2001《标准化工作指南第2部分：采用国际标准的规则》的有关规定及便于使用，在制定本部分时做了如下编辑性修改：“本标准”一词改为“GB/T3386的本部分”；删除国际标准的前言；
原引用标准的引导语按GB/T1.1：-2000的规定改成规范性引用文件的引导语；一规范性引用文件一览表按GB/T1.1一2000的规定重新进行排列；-5.1中增加了引号，以示对误差正负号处理应与GB/T3386的第1部分的规定相一致。本部分由中国机械工业联合会提出。本部分由全国工业过程测量和控制标准化技术委员会第一分技术委员会归口。本部分负责起草单位：上海工业自动化仪表研究所。本部分参加起草单位：上海仪器仪表及自控系统检验测试所、上海自动化仪表股份有限公司记录仪表制造部、重庆川仪总厂有限公司执行器记录仪分公司。本部分主要起草人：陈诗恩、李明华、刘文秀、程广富、蒋敏强。1范围

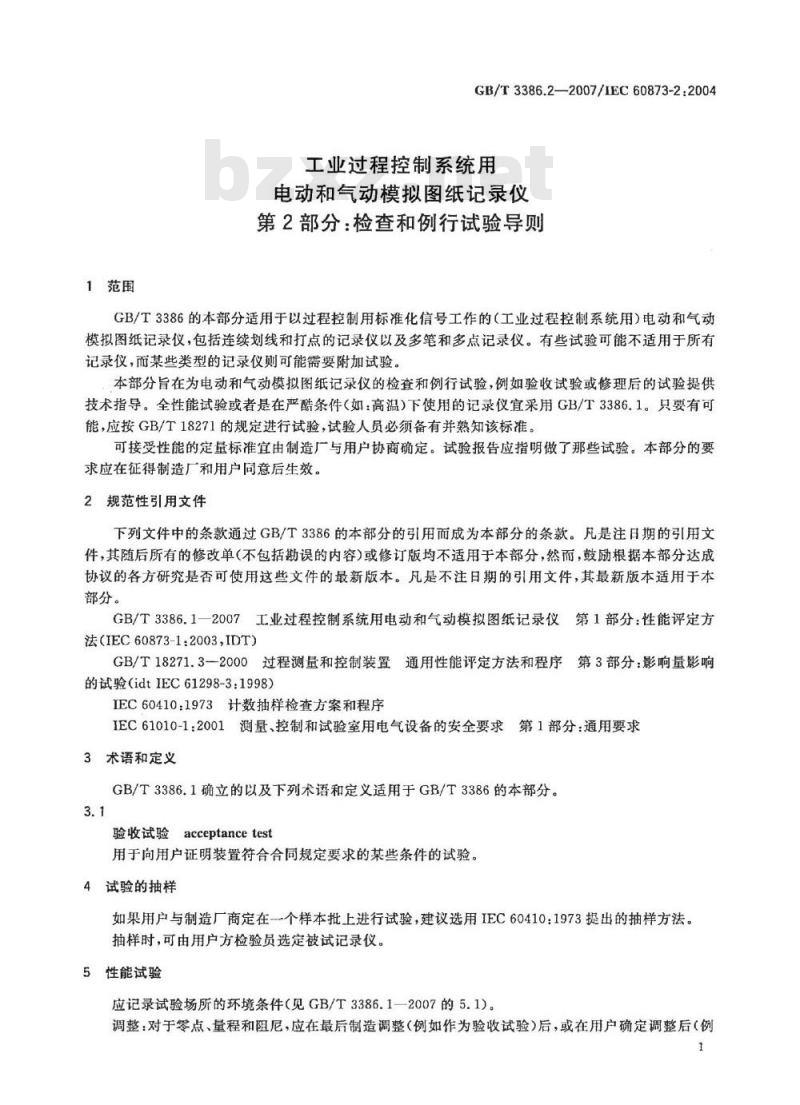

GB/T3386.2—2007/1EC60873-2:2004工业过程控制系统用
电动和气动模拟图纸记录仪
第2部分：检查和例行试验导则
GB/T3386的本部分适用于以过程控制用标准化信号工作的（工业过程控制系统用）电动和气动模拟图纸记录仪，包括连续划线和打点的记录仪以及多笔和多点记录仪。有些试验可能不适用于所有记录仪，而某些类型的记录仪则可能需要附加试验。本部分旨在为电动和气动模拟图纸记录仪的检套和例行试验，例如验收试验或修理后的试验提供技术指导。全性能试验或者是在严酷条件（如：高温）下使用的记录仪宜采用GB/T3386.1。只要有可能，应按GB/T18271的规定进行试验，试验人员必须备有并熟知该标准。可接受性能的定量标准宜由制造厂与用户协商确定。试验报告应指明做了那些试验。本部分的要求应在征得制造厂和用户同意后生效。2规范性引用文件
下列文件中的条款通过GB/T3386的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T3386.1一2007工业过程控制系统用电动和气动模拟图纸记录仪第1部分：性能评定方法(IEC60873-1：2003，IDT)
GB/T18271.3一2000过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验（idtIEC61298-3：1998）IEC60410：1973计数抽样检查方案和程序IEC61010-1：2001测量、控制和试验室用电气设备的安全要求第1部分：通用要求3术语和定义
GB/T3386.1确立的以及下列术语和定义适用于GB/T3386的本部分。3.1
验收试验acceptancetest
用于向用户证明装置符合合同规定要求的某些条件的试验。4试验的抽样
如果用户与制造厂商定在一个样本批上进行试验，建议选用IEC60410：1973提出的抽样方法。抽样时，可由用户方检验员选定被试记录仪。5性能试验
应记录试验场所的环境条件（见GB/T3386.1—2007的5.1）。调整：对于零点、量程和阻尼，应在最后制造调整（例如作为验收试验）后，或在用户确定调整后（例1

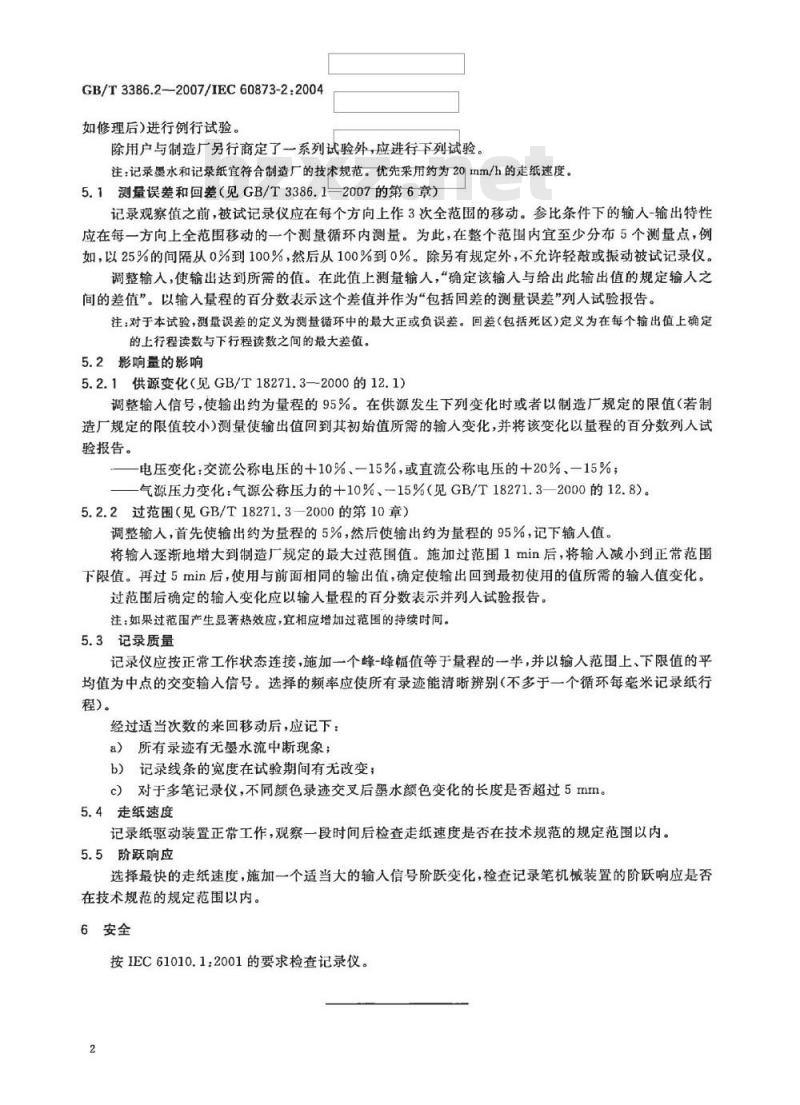

GB/T3386.2—2007/IEC60873-2:2004如修理后)进行例行试验。
除用户与制造厂另行商定了一系列试验外，应进行下列试验。注：记录墨水和记录纸宜符合制造厂的技术规范。优先采用约为20mm/h的走纸速度。5.1测量误差和回差（见GB/T3386.12007的第6章）记录观察值之前，被试记录仪应在每个方向上作3次全范围的移动。参比条件下的输入-输出特性应在每一方向上全范围移动的一个测量循环内测量。为此，在整个范围内宜至少分布5个测量点，例如，以25%的间隔从0%到100%，然后从100%到0%。除另有规定外，不允许轻敲或振动被试记录仪。调整输入，使输出达到所需的值。在此值上测量输人，“确定该输入与给出此输出值的规定输人之间的差值”。以输入量程的百分数表示这个差值并作为“包括回差的测量误差”列人试验报告。注：对于本试验，测量误差的定义为测量循环中的最大正或负误差。回差（包括死区）定义为在每个输出值上确定的上行程读数与下行程读数之间的最大差值。5.2影响量的影响
5.2.1供源变化（见GB/T18271.3—2000的12.1）调整输入信号，使输出约为量程的95%。在供源发生下列变化时或者以制造厂规定的限值（若制造厂规定的限值较小）测量使输出值回到其初始值所需的输入变化，并将该变化以量程的百分数列入试验报告。
-电压变化：交流公称电压的+10%、一15%，或直流公称电压的+20%、一15%；气源压力变化.气源公称压力的+10%、15%（见GB/T18271.3—2000的12.8）。5.2.2过范围（见GB/T18271.3—2000的第10章）调整输人，首先使输出约为量程的5%，然后使输出约为量程的95%，记下输人值。将输入逐渐地增大到制造厂规定的最大过范围值。施加过范围1min后，将输入减小到正常范围下限值。再过5min后，使用与前面相同的输出值，确定使输出回到最初使用的值所需的输人值变化。过范围后确定的输人变化应以输入量程的百分数表示并列人试验报告。注：如果过范围产生显著热效应，宜相应增加过范围的持续时间。5.3记录质量
记录仪应按正常工作状态连接，施加一个峰-峰幅值等于量程的一半，并以输人范围上，下限值的平均值为中点的交变输入信号。选择的频率应使所有录迹能清晰辨别（不多于一个循环每毫米记录纸行程）。
经过适当次数的来回移动后，应记下：a）所有录迹有无墨水流中断现象；b）记录线条的宽度在试验期间有无改变c）对于多笔记录仪，不同颜色录迹交叉后墨水颜色变化的长度是否超过5mm。5.4走纸速度
记录纸驱动装置正常工作，观察一段时间后检查走纸速度是否在技术规范的规定范围以内。5.5阶跃响应
选择最快的走纸速度，施加一个适当大的输入信号阶跃变化，检查记录笔机械装置的阶跃响应是否在技术规范的规定范围以内。免费标准下载网bzxz
6安全
按IEC61010.1：2001的要求检查记录仪。2

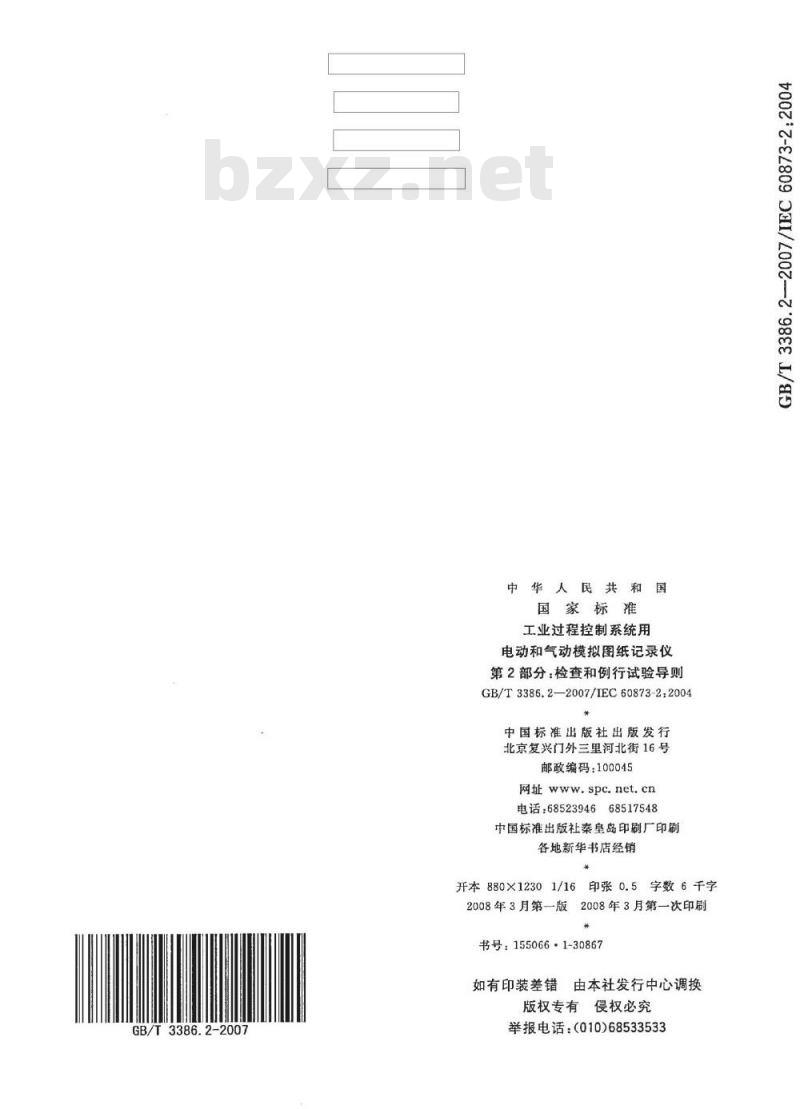

GB/T3386.2-2007
