【国家标准(GB)】 凿岩用螺纹连接钎杆

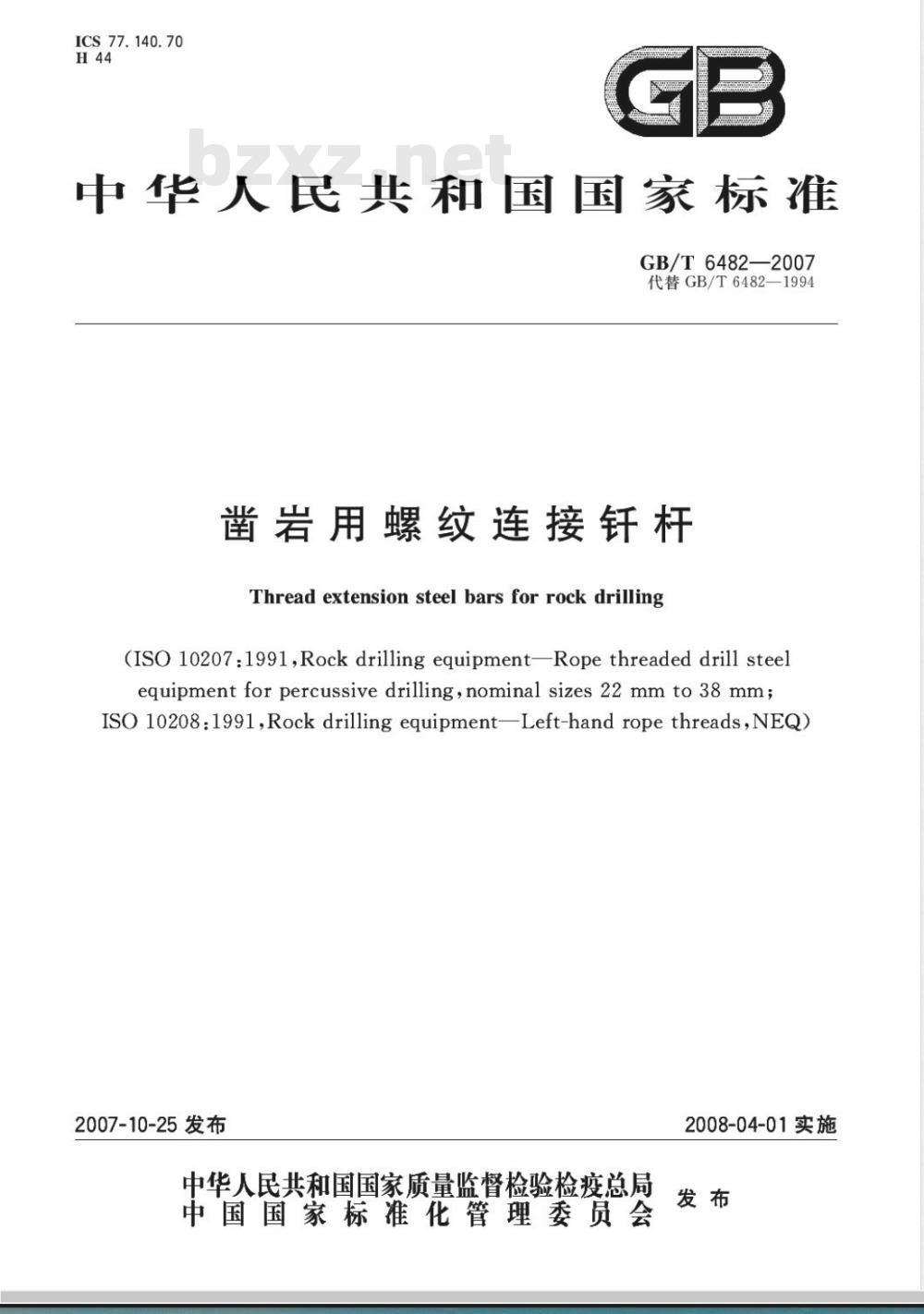

ICS 77. 140. 70此内容来自标准下载网
中华人民共和国国家标准
GB/T6482—2007
代替GB/T6482-1994
凿岩用螺纹连接钎杆
Thread extension steel bars for rock drilling(ISO 10207:1991,Rock drilling equipment—Rope threaded drill steelequipmentforpercussivedrilling,nominal sizes22mmto38mm;ISO 1o208:1991,Rock drilling equipmentLeft-hand rope threads,NEQ)2007-10-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-04-01实施
GB/T6482—2007

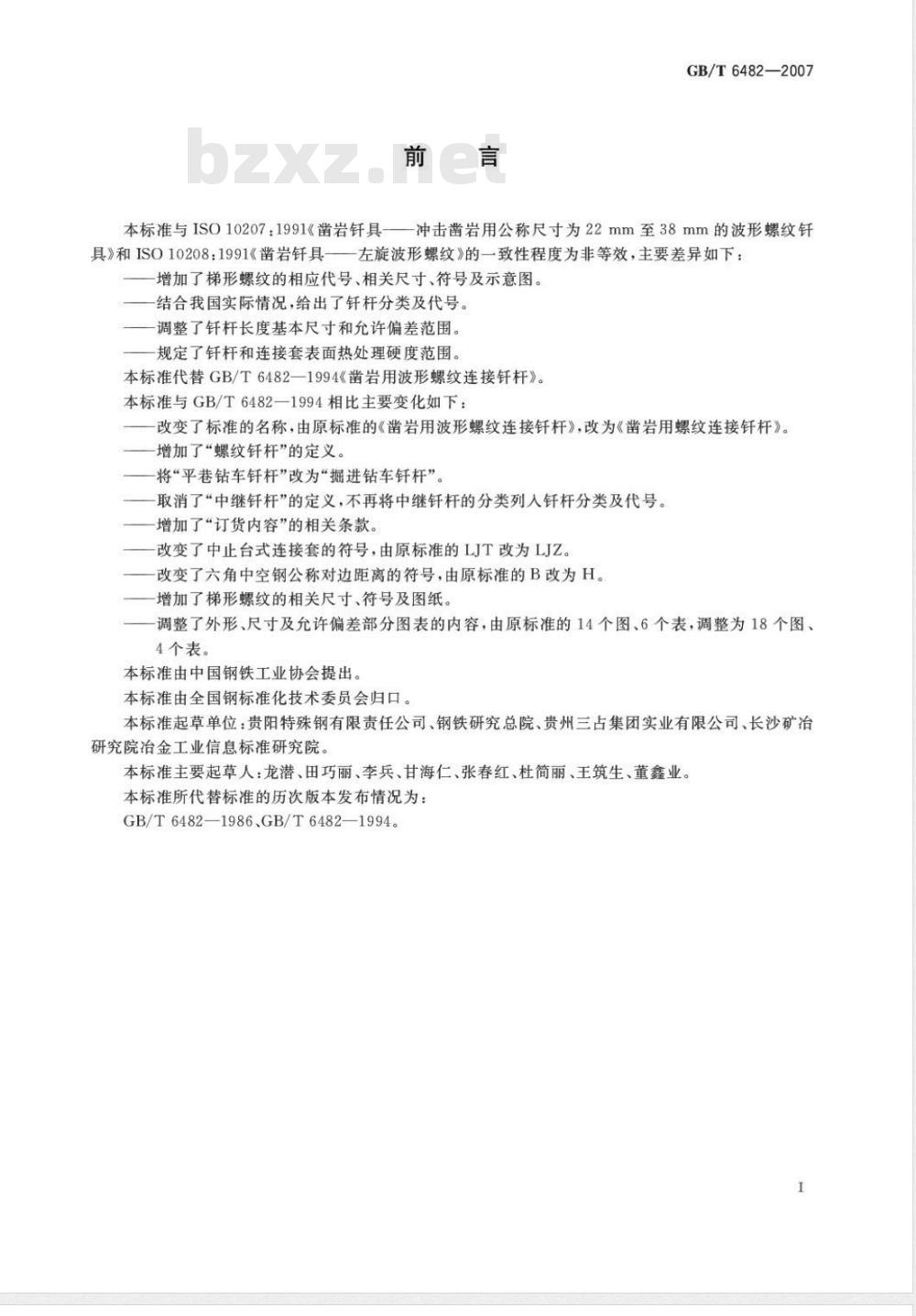

本标准与IS010207：1991《凿岩钎具一—冲击凿岩用公称尺寸为22mm至38mm的波形螺纹钎具》和ISO10208：1991《凿岩钎具一一左旋波形螺纹》的一致性程度为非等效，主要差异如下：增加了梯形螺纹的相应代号、相关尺寸、符号及示意图。-结合我国实际情况，给出了钎杆分类及代号。调整了针杆长度基本尺寸和充许偏差范围。规定了针杆和连接套表面热处理硬度范围。本标准代替GB/T6482—1994《凿岩用波形螺纹连接钎杆》。本标准与GB/T6482—1994相比主要变化如下：改变了标准的名称，由原标准的《凿岩用波形螺纹连接钎杆》，改为《凿岩用螺纹连接钎杆》。增加了“螺纹钎杆”的定义。
一将“平巷钻车钎杆”改为“掘进钻车钎杆”。取消了“中继钎杆”的定义，不再将中继钎杆的分类列人钎杆分类及代号。增加了“订货内容”的相关条款。改变了中止台式连接套的符号，由原标准的LJT改为LJZ。改变了六角中空钢公称对边距离的符号，由原标准的B改为H。-增加了梯形螺纹的相关尺寸、符号及图纸。调整了外形、尺寸及允许偏差部分图表的内容，由原标准的14个图、6个表，调整为18个图、4个表。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：贵阳特殊钢有限责任公司、钢铁研究总院、贵州三占集团实业有限公司、长沙矿冶研究院冶金工业信息标准研究院。本标准主要起草人：龙潜、田巧丽、李兵、甘海仁、张春红、杜简丽、王筑生、董鑫业。本标准所代替标准的历次版本发布情况为：GB/T6482—1986、GB/T6482—1994。1

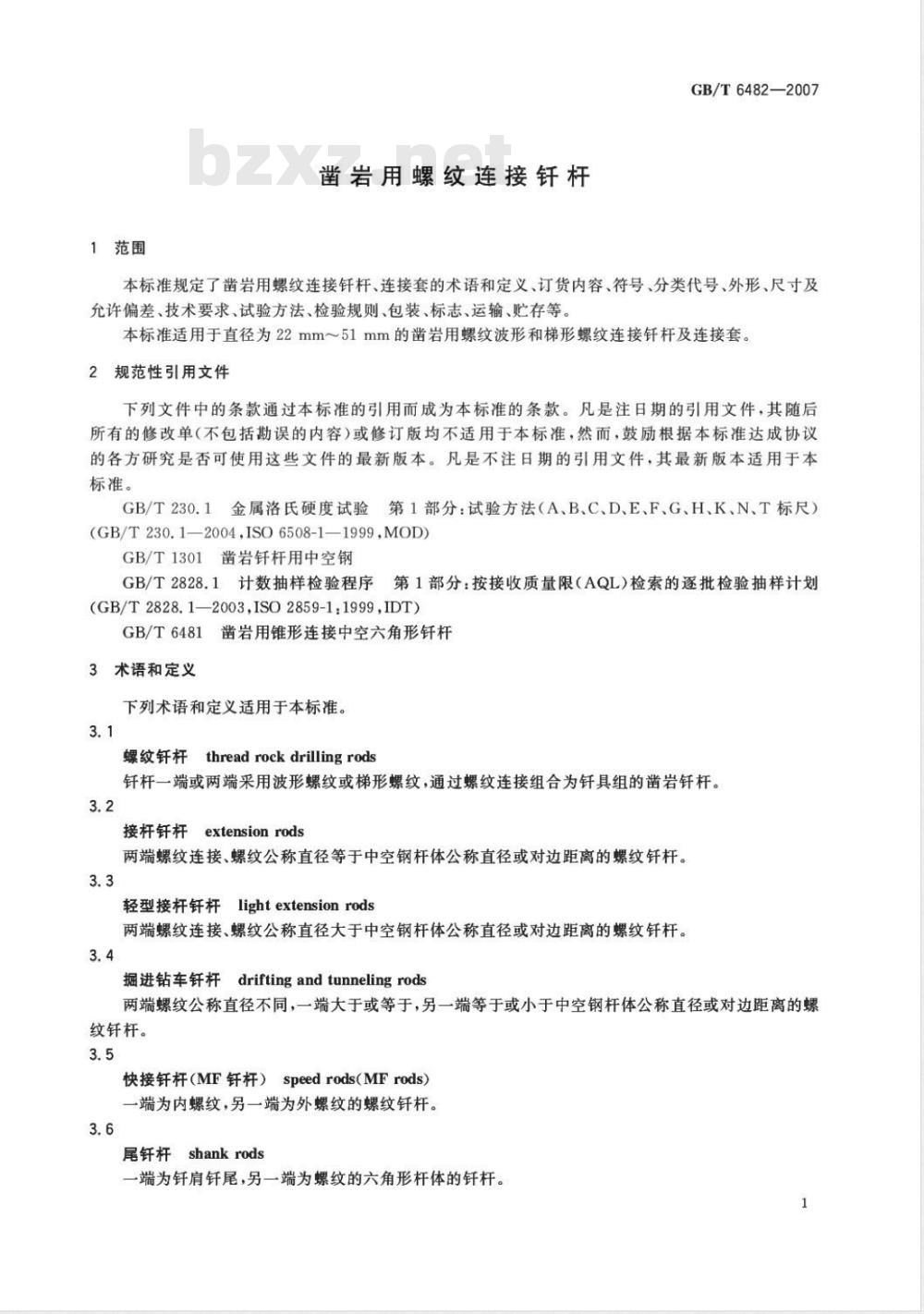

1范围
凿岩用螺纹莲接针杆
GB/T6482—2007
本标准规定了凿岩用螺纹连接钎杆、连接套的术语和定义、订货内容、符号、分类代号、外形、尺寸及允许偏差、技术要求、试验方法、检验规则、包装、标志、运输、贮存等。本标准适用于直径为22mm~51mm的凿岩用螺纹波形和梯形螺纹连接钎杆及连接套。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T23O.1金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T230.1—2004，ISO6508-1—1999,MOD）GB/T1301凿岩钎杆用中空钢
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(GB/T2828.1—2003,ISO2859-1:1999,IDT)GB/T6481凿岩用锥形连接中空六角形钎杆3术语和定义
下列术语和定义适用于本标准。3.1
螺纹钎杆threadrockdrillingrods钎杆一端或两端采用波形螺纹或梯形螺纹，通过螺纹连接组合为钎具组的凿岩钎杆。3.2
接杆钎杆extensionrods
两端螺纹连接、螺纹公称直径等于中空钢杆体公称直径或对边距离的螺纹针钎杆。3.3
轻型接杆钎杆lightextensionrods两端螺纹连接、螺纹公称直径大于中空钢杆体公称直径或对边距离的螺纹针杆。3.4
掘进钻车钎杆driftingandtunnelingrods两端螺纹公称直径不同，一端大于或等于，另一端等于或小于中空钢杆体公称直径或对边距离的螺纹钎杆。
快接钎杆（MF钎杆）speedrods(MFrods）一端为内螺纹，另一端为外螺纹的螺纹钎杆。3.6
尾钎杆shankrods
一端为钎肩钎尾，另一端为螺纹的六角形杆体的钎杆。1
GB/T6482—2007

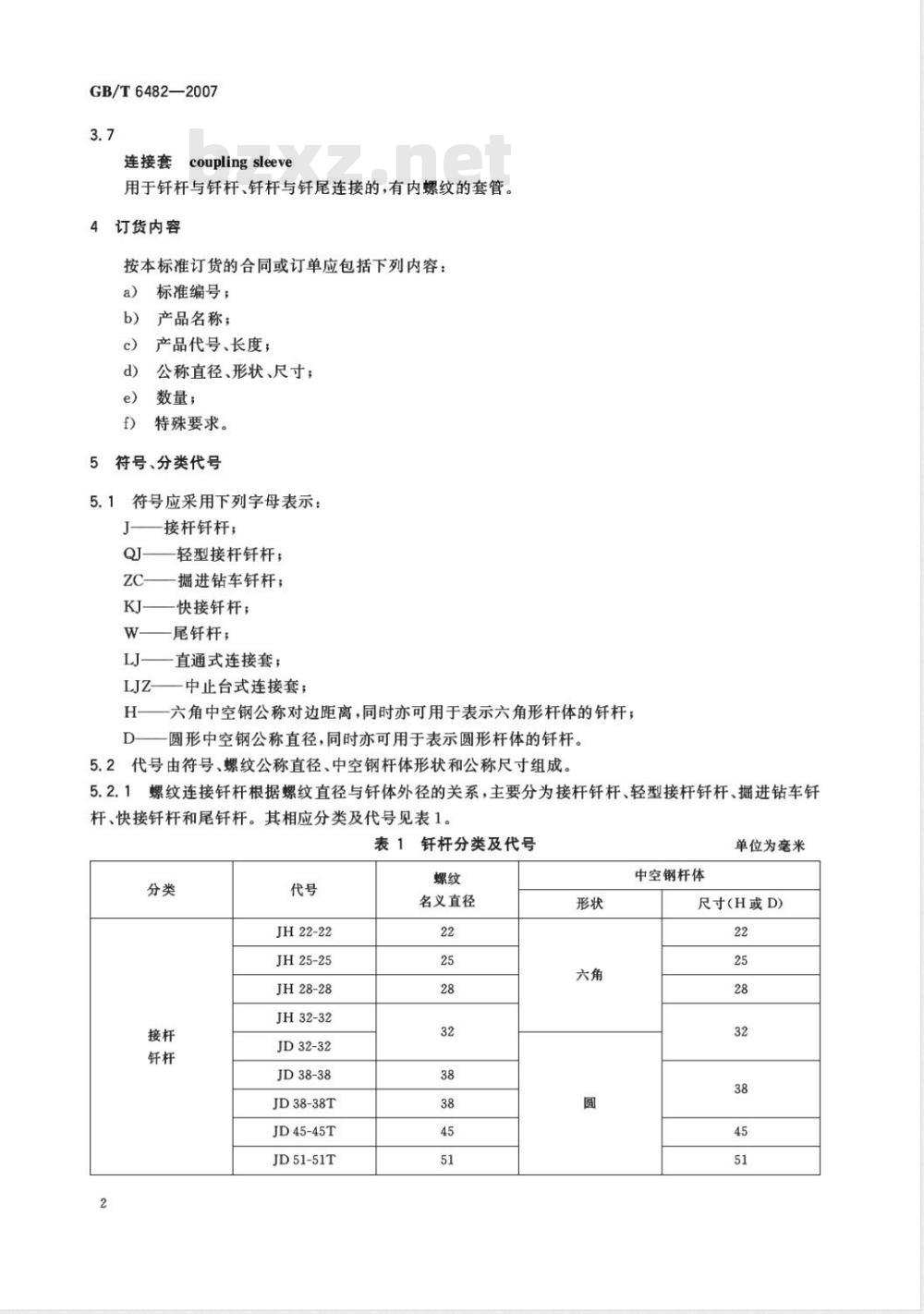

连接套
couplingsleeve
用于钎杆与钎杆、针杆与针尾连接的，有内螺纹的套管。订货内容
按本标准订货的合同或订单应包括下列内容：a）标准编号；
b）产品名称；
c）产品代号、长度；
d）公称直径、形状、尺寸；
e）数量；
特殊要求。
5符号、分类代号
符号应采用下列字母表示：
J—接杆钎杆；
QJ—轻型接杆钎杆；
掘进钻车钎杆；
快接钎杆；
尾钎杆；
LJ——直通式连接套；
中止台式连接套；
六角中空钢公称对边距离，同时亦可用于表示六角形杆体的钎杆；圆形中空钢公称直径，同时亦可用于表示圆形杆体的钎杆。2代号由符号、螺纹公称直径、中空钢杆体形状和公称尺寸组成。5.2
螺纹连接钎杆根据螺纹直径与针钎体外径的关系，主要分为接杆钎杆、轻型接杆钎杆、掘进钻车钎杆、快接钎杆和尾钎杆。其相应分类及代号见表1。表1钎杆分类及代号
JH22-22
JH25-25
JH28-28
JH32-32
JD32-32
JD38-38
JD38-38T
JD45-45T
JD51-51T
名义直径
中空钢杆体
单位为毫米
尺寸(H或D)
尾钎杆
掘进钻车钎杆
快接钎杆
(MF钎杆）
Q22-25
QJ25-28
QJ25-32
Q28-32
QI32-38
JW22-22
JW25-25
JW28-28
QIW22-25
QJW25-28
QJW25-32
QJW28-32
ZC25-25/32
ZC28-25/32
ZC28-28/32
ZC28-28/32
ZC32-28/38
ZC32-32/38
ZC35-32/38
KJH28-28
KJH32-32
KJD32-32
KJD38-38
KJD38-38T
KJD45-45T
KJD51-51T
注：T代表梯形螺纹，无T代表波形螺纹。5.2.2
连接套代号见表2。
LIZ 22
LIZ 25
公称直径

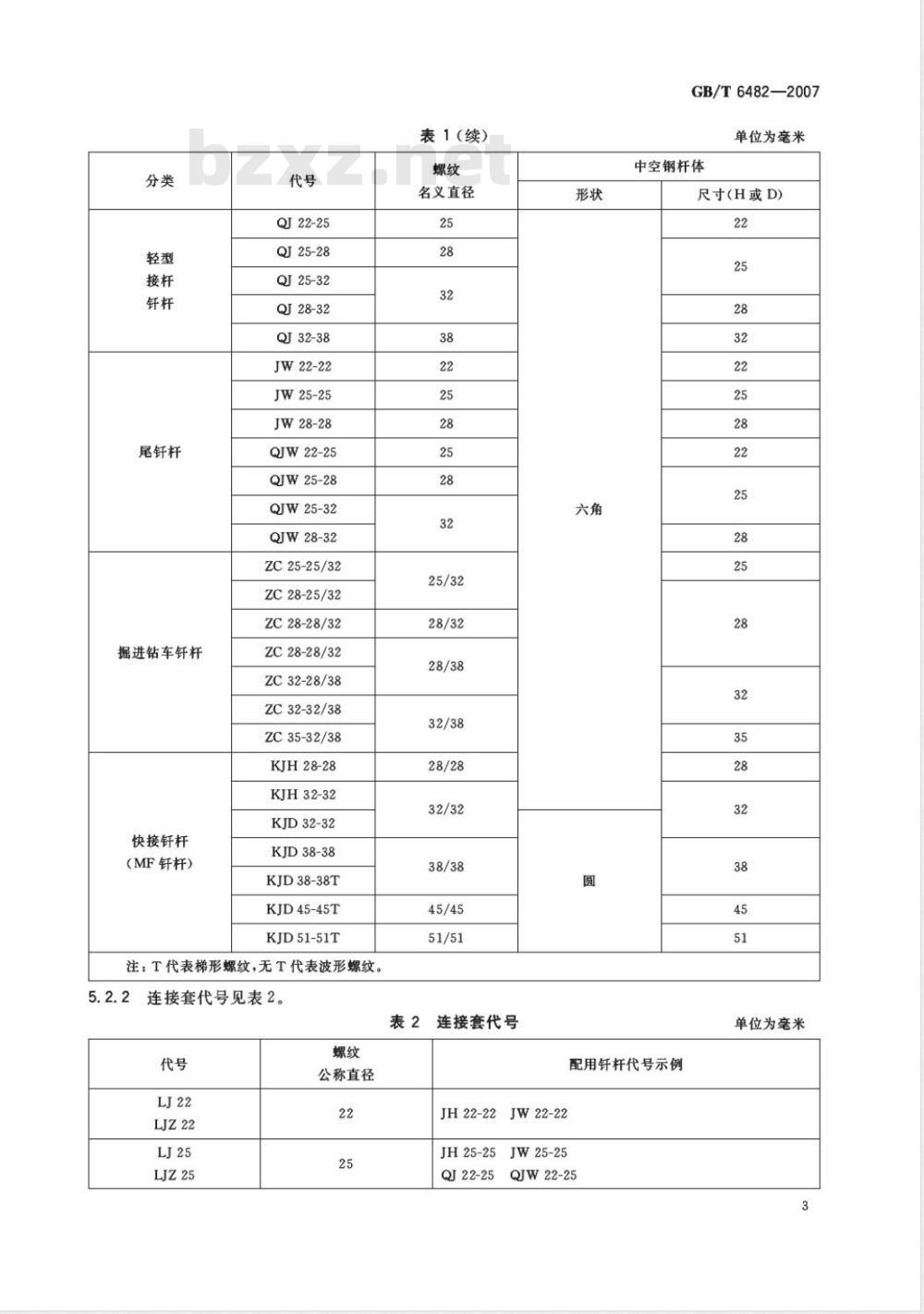

表1(续)
名义直径
连接套代号
GB/T6482—2007
单位为毫米
中空钢杆体
尺寸(H或D)
单位为毫米
配用钎杆代号示例
JH22-22JW22-22
JH25-25JW25-25
QJ22-25
QJW22-25
GB/T6482—2007
LJZ 28
LJZ 38
LJZ38T
LJZ45T
LJZ51T
公称直径
注：T代表梯形螺纹，无T代表波形螺纹。外形、尺寸及允许偏差
针杆的外形尺寸及允许偏差
针杆长度应符合表3的规定。
表2(续）
JH28-28
QJ25-28
配用钎杆代号示例
JW28-28
QJW25-28
JH32-32JD32-32QJ25-32
QJ28-32
QJW25-32
QJW28-32
ZC25-25/32
ZC28-25/32
ZC28-28/32
JD38-38
QJ32-38
ZC28-28/38
JD38-38T
JD45-45T
JD51-51T
ZC32-28/38
KJD38-38T
KJD45-45T
KJD51-51T
3钎杆长度及允许偏差
JW22-22JW25-25JW28-28
ZC32-32/38
长度L
基本尺寸
QJW22-25
QJW25-28
3QJW25-32
QJW28-32
JH22-22
JD32-32
QJ22-25
QJ28-32
JH25-25
JD38-38
QJ25-28
QJ32-38
ZC25-25/32
ZC28-28/32
ZC32-28/38
KJH28-28
KJD38-38
JH28-28
JD38-38T
QJ25-32
ZC28-25/32
ZC28-28/38
JH32-32
JD45-45T
ZC32-32/38
ZC35-32/38
KJH32-32
KJD38-38T
KJD32-32
KJD45-45T
JD51-51T
KJD51-51T
注1：T代表梯形螺纹，无T代表波形螺纹。1200
30503700
注2：根据需方要求，经供需双方协议，可生产其他长度的钎杆。1530
单位为毫米
ZC35-32/38
单位为毫米
允许偏差
钎杆应平直，其直线度允许偏差为1，3mm/m，钎杆整体直线度允许偏差应不大于总长度的0.13%。
2钎杆螺纹部分的尺寸及允许偏差应符合表4、表5的规定，见图1～图14。4
图1JH22-22、JH25-25、JH28-28、JH32-32A
图2QJ22-25、QJ25-28、QJ25-32、QJ28-32、QJ32-38A
图3JD32-32、JD38-38
图4JD32-32、JD38-38、JD38-38T、JD45-45T、JD51-51TGB/T6482—2007
GB/T6482—2007
图5ZC25-25/32、ZC28-25/32、ZC28-28/32、ZC28-28/38、ZC32-28/38、ZC32-32/38、ZC35-32/38图6KJH28-28、KJH32-32
图7KJD32-32、KJD38-38
图8KJD32-32、KJD38-38、KJD38-38T、KJD45-45T、KJD51-51T图1~图10符号：
dz、d2'
LiI、L'
Ls、La'-
ri、r2
螺纹凸台直径；
外螺纹公称直径；
内螺纹公称直径；
钎杆长度；
外螺纹长度；
图9JW22-22.JW25-25、JW28-28
快接钎杆内螺纹长度；
螺纹凸台长度。
QJW22-25.QJW25-28.QJW25-32.QJW28-32图10
外螺纹直径；
螺纹高度；
螺距；
波形螺纹圆弧半径。
波形外螺纹放大
GB/T6482—2007
GB/T6482—2007
外螺纹直径；
螺纹高度；
螺距。
内螺纹直径；
H——螺纹高度；
R、R-
波形螺纹圆弧半径。
内螺纹底径；
螺纹高度；
螺距。
梯形外螺纹放大
图13波形内螺纹放大
梯形内螺纹放大
公称直径
表4外螺纹尺寸及允许偏差
注：L：只适用于中止台式连接套。a为公制螺纹螺距。
为公制螺纹螺距。
内螺纹尺寸及允许偏差
3尾钎杆钎肩、钎尾的尺寸与公差应符合GB/T6481的规定6.1.3
GB/T6482—2007
单位为毫米
单位为毫米
针杆所用中空钢的尺寸与公差应符合GB/T1301的规定。经供需双方协商，也可提供其他尺寸。
注：经双方协商，中空钢水孔尺寸可以不作验收依据。9
