【国家标准(GB)】 电线电缆电性能试验方法 第5部分:绝缘电阻试验

ICS29.060.20

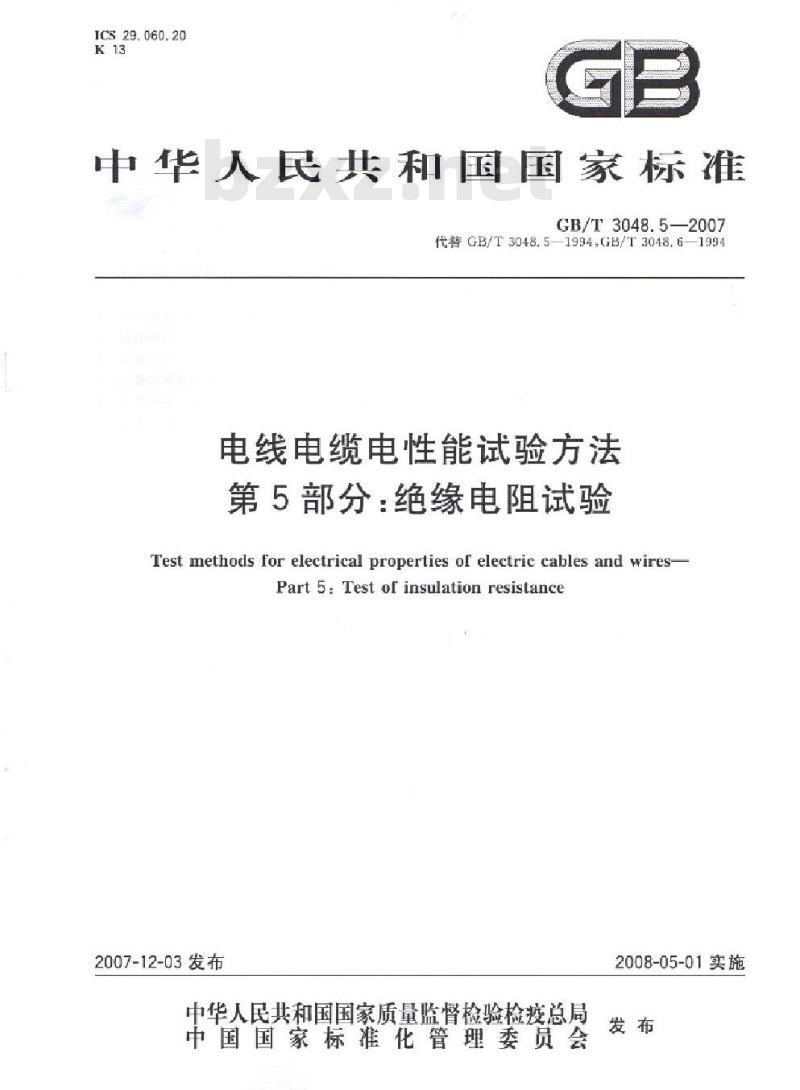

中华人民共和国国家标准
GB/T3048.52007
代替GB/T3048.5—1994.GB/T3048.6—1994电线电缆电性能试验方法
第5部分：绝缘电阻试验
Test methods for electrical properties of electric cables and wires-Part 5:Test of insulation resistance2007-12-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施

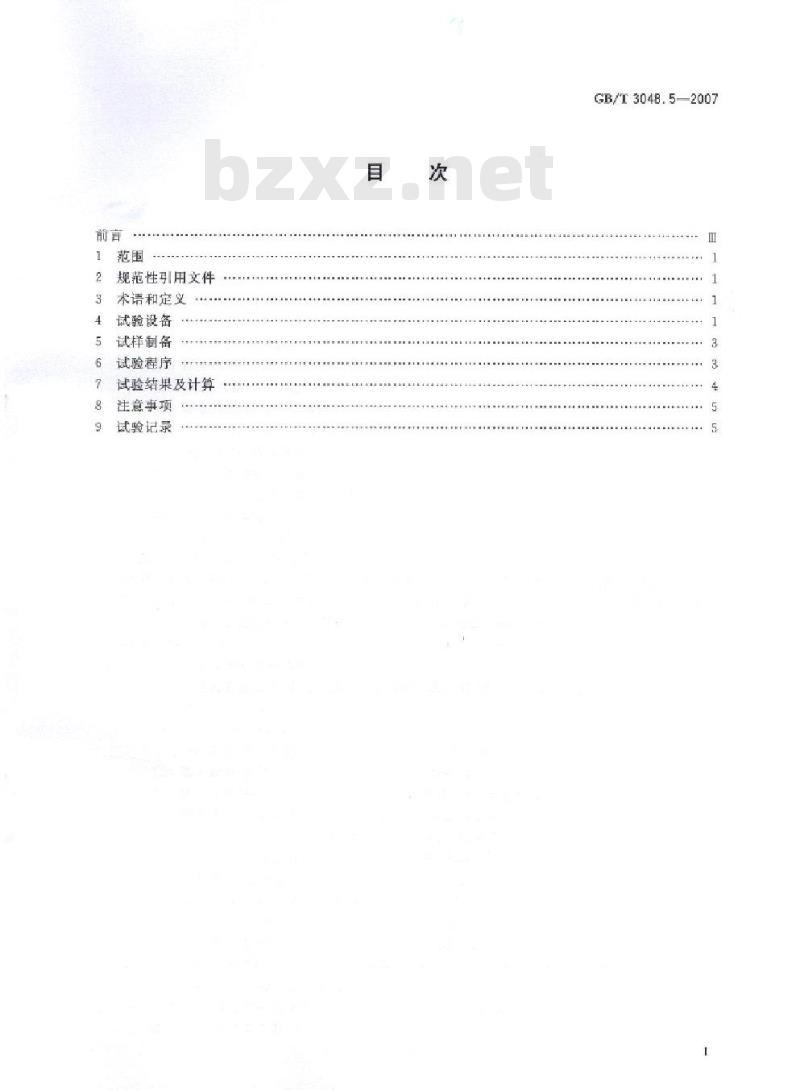

规范性引用文件
术语和定义
试验设备
试样制备
试验程序
试验结果及计算
注意事项
试验记录
GB/T3048.5-2007

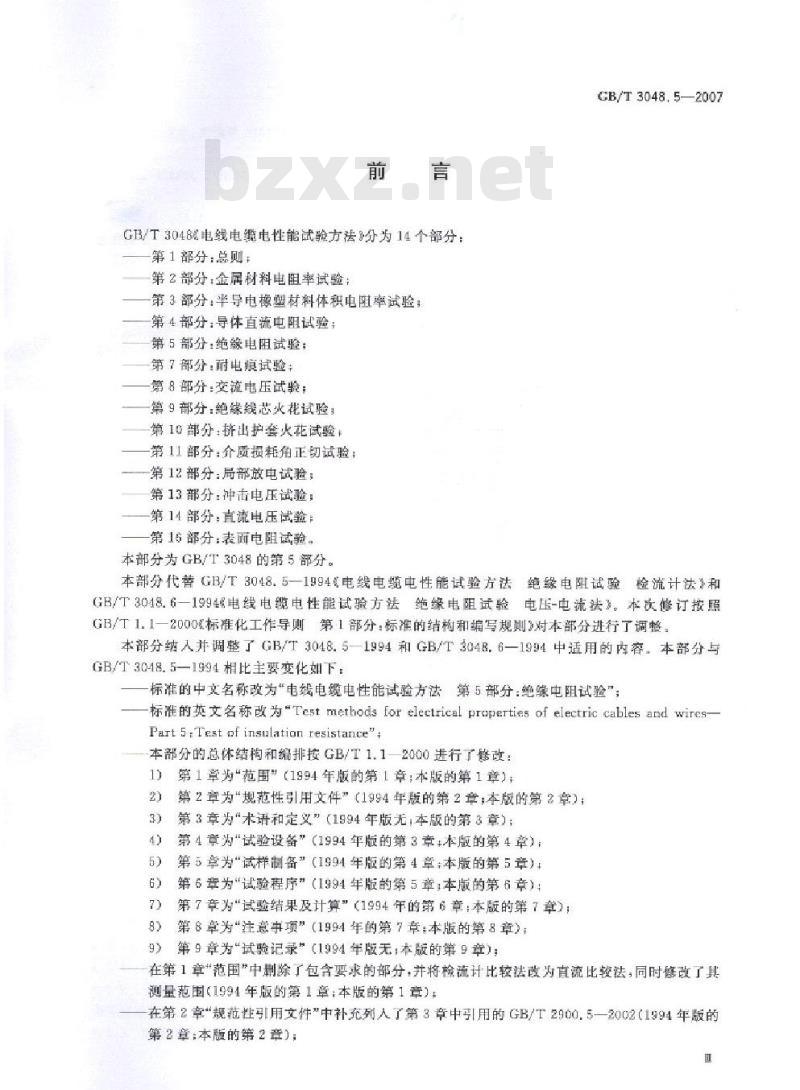

GB/T30486电线电缆电性能试验方法8分为14个部分：第1部分：总则：
第2部分：金属材料电阻率试验：第3部分：半导电橡塑材料体积电阻率试验：第4部分：导体直流电阻试验：
第5部分：绝缘电阻试验：
第7部分：耐电痕试验：
第8部分：交潼电压试验：
第9部分：绝缘线芯火花试验：
第10部分：挤出护套火花试验
第11部分：介质损耗角正切试验；第12部分：局部放电试验；
第13部分：冲击电压试验：
第14部分：直流电压试验：
第15部分：表面电阻试验。
本部分为GB/T3048的第5部分。
GB/T3048.5—2007
本部分代替GB/T3048.5-1994电线电缆电性能试验方法绝缘电阻试验检流计法和GB/T3048.6一1994电线电缆电性能试验方法绝缘电阻试验电压-电流法。本次修订按照GB/T1.1一2000&标准化工作导则第1部分：标准的结构和编写规测3对本部分进行了调整。本部分纳人并调整了GB/T3048.5—1994和GB/T3048.6—1994中适用的内容。本部分与GB/T3048.5—1994相比主要变化如下：标准的中文名称改为“电线电缆电性能试验方法第5部分：绝缘电阻试验；标准的英文名称改为Testmethods for electrical propertiesof electric cables and wires-Part 5.Test of insulation resistance\;本部分的总体结构和缩排按GB/T1.1—2000进行了修改：1）第1章为“范围”（1994年版的第1章：本版的第1章），第2章为“规范性引用文件”（1994年版的第2章：本版的第2章）；2
第3章为“术语和定义”（1994年版无，本版的第3章）；3）
第4章为“试验设备”（1994年版的第3章，本版的第4章）：4
第5章为“试样制备”（1994年版的第4章：本版的第5章）第6章为“试验程序”（1994年版的第5章：本版的第6章）：6）
第7章为“试验结果及计算”（1994年的第6章，本版的第7章）；7
第8章为“注意事项”（1994年的第7章：本版的第8章）8
第9章为“试验记录”（1994年版无；本版的第9章）：9
在第1章“范国”中制删除了包含要求的部分，并将检流计比较法改为直流比较法，同时修改了其测量范围（1994年版的第1章；本版的第1章）：在第2章“规范性引用文件”中补充列人了第3章中引用的GB/T2900.5一2002（1994年版的第2章：本版的第2章）；
GB/T3048.5—2007

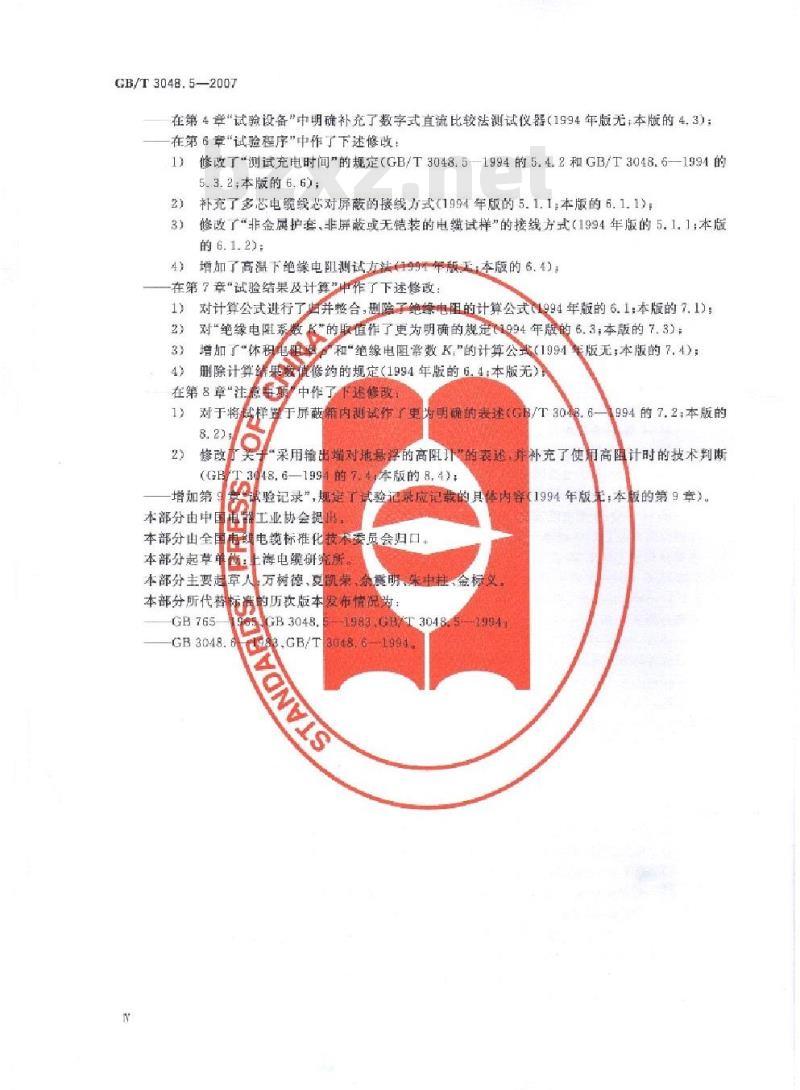

在第4章\试验设备\中明确补充了数字式直流比较法测试仪器（1994年版无，本版的4.3)；在第6章“试验程序”中作了下述修改；1）修改了*测试充电时间”的规定（GB/T3048.5-1994的5.4.2和GB/T3048.6-1994的5.3.2本版的6.6)；
补充了多芯电缆线芯对屏截的接线方式（1994年版的5.1.1本版的6.1.12：修改了“非金属护套。非屏蔽或无铠装的电继试样”的接线方式（1994年版的5.1.1，本版3
的6.1.2);
增加了高温下绝缘电阻测试方法（199午版工，本版的6.4）4
在第了章“试验结果及计算”中作了下遂修改：对计算公式进行了是并整合，别险了编缘电阳的计算公式值994年版的6.1：本版的7.1)；2）
对“绝缘电阻季
“的取值作了更为明确的规定（1994年版的6.3，本版的7.3）增加了“体积
和绝缘电阻常数K\的计算公式（1994年版无：本版的7.4）：删除计算维果准修约的规定（1994年版的6.4：本版无）在第昌章“注忘中作了下述修改1)
对于将
增加第
本部分由中国
本部分出全国
本部分起草单
样置于屏蔽销内费试作
“采用输出端对地是
3048.6-1994的7
尚明确的表述（GB/T3043.6-
1994的7.2：本版的
的表述，并补充了使们高阻计时的技术判断翼的高限计
本版的8.4）；
我验记录，规定了
试验记录应记载的具体内容1994年版无：本反的第9章）。工业协会提
电缆标准化技术委员会归口。
上海电缆研究所wwW.bzxz.Net
本部分主要走草人
万树德、夏凯荣、余鑫明、朱中柱、金标文本部分所代替标
的历次版本
发布情况
GB3048
1983CB
3048.61991

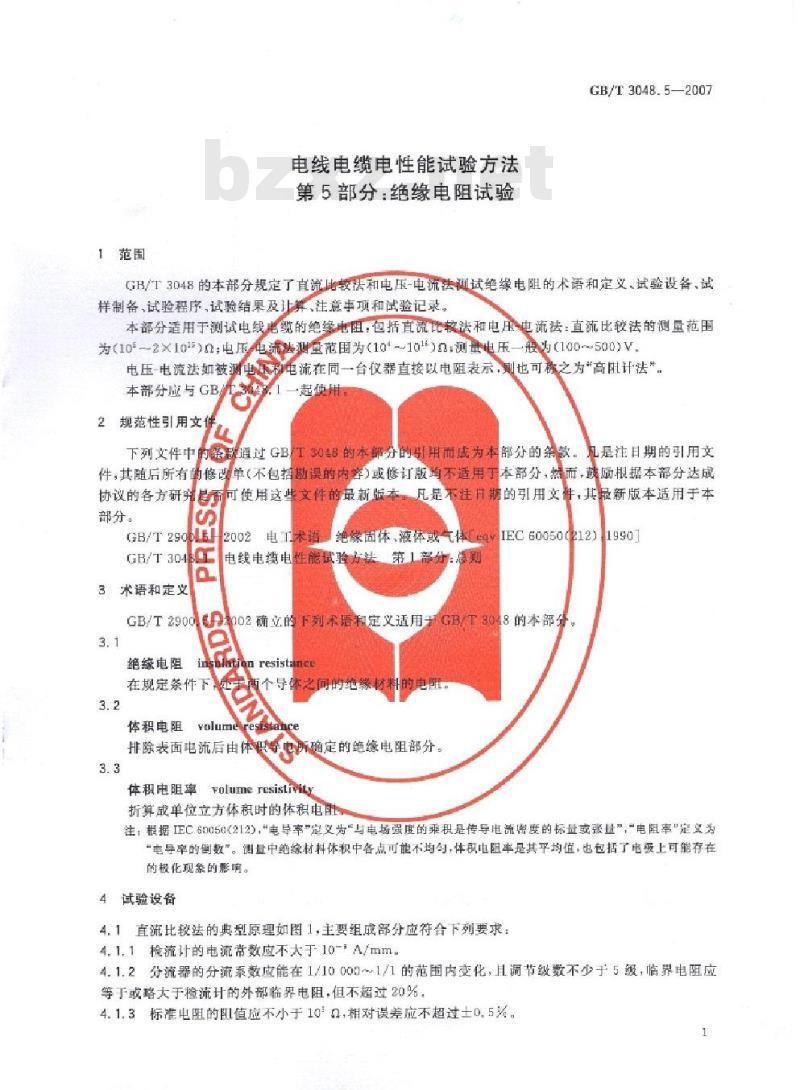

1范围
电线电缆电性能试验方法
第5部分：绝缘电阻试验
GB/T3048.5—2007
GB/T3048的本部分规定了直流比教法和电压-电流法训试绝缘电阻的术语和定义、试验设各，试样制备，试验程序，试验结果及让算、注意事项和试验记录。本部分适用于测试电线电缆的绝终电阻：包括直宽比校法和电压电流法：直流比较法的测量范围法测重范图为（10%101）m测量电压一般为（100~500)V为（105~2×105）0：电压电
电压-电流法如被源更电流在同一台仪器直接以电阻表示，则也可秋之为“高阻计法”。本部分应与GB
2规范性引用文
一起使月
多通过GB8的本部分的引用雨成为本部分的条款。见是注日期的引用文
下列文件中
件，其随后所有的修改单（不包括勘误的内客）或修订版均不适用于本部分，热而，鼓励根据本部分达成协议的各方研究可使用这些文件的最新版本部分。
GB/T290
凡是不注月期的引用文件，其最新版本适用于本EC600500212)1990
纯家固体，液体或气体eq
电工术络
GB/T304
3术语和定义
电线电缆电性能话验方送
第1部分：总则
GB/T2900
定文适用
002确立的下列术语和
in Ganion resistance
绝综电阻
在规定条件下个导位
1 volume resstance
体积电阻
GB/T8048的本部生。
排除表面电流后由体码导电所确定的绝缘电阻部分。3.3
volume resistivity
体积电阻率
折算成单位立方体积时的体积电注：根据IEC60050<212，“电导率\定义为与电场强度的乘积是传导电流密度的标量或张量”，“电阻率“定双为“电导率的倒数”。测量中绝综材料休积中各点可能不均勾，体积电阻率是其平均值，也包括了电吸上可能存在的极化现案的影响。
4试验设备
4.1直流比较法的典型原理如图1，主要组成部分应符合下列要求：4.1.1检流计的电流常数应不大于10-\A/mm。4.1.2分流器的分流系数应能在1/10000~1/1的范围内变化，且调节级数不少于5级，临界电阻应等于或略大于检流计的外部临界电阻，但不超过20%4.1.3标准电阻的阻值应不小于10°Q，相对误差应不超过士0.5%。1
GB/T3048.5—2007
直流电源：
检流计：
分流器；
标准电阻：
试样绝练电阻：
金属极屏蔽（虚线）
直流电压开关：
样短路开关：
换间开关：
直流电压表。
图1直流比较法测试系统原理图
直流电源的输出电压应稳定，输出端电压值变化应不超过土1%4.1.4
检流计，分流器，标准电阻，测量连接线和线路元件的底座均应与屏蔽相连，被屏蔽元件与屏蔽4.1.5
问的绝缘电阻应比标准电阻至少大100倍，用电池作检流计的照明电源时，该电源必须置于屏蔽系统内，如用交流电源供电，必须将降压变压器低压侧的一端与屏散相连接：4.2电压-电流法典型的测试系统接线如图2.主要组成部分成符合下列要求4.2.1直流电压表的准确度应不低于1.0级。4.2.2高阻抗直流放大器，检流计或微安计在额定工作电压下8h内零点漂移应不超过仪表刻度标尺全长的4%
4.2.3直流放大器输人电阻的阻值应比试样绝缘电阻至少小100倍。4.2.4在采用整流直流电源时电压必须稳定。因电源电压波动所引起的对试样的任何充电和电电流，与测量绝缘电阻时的泄漏电流相比，应小至可以忽略不计。同时输出电压的纹波因数应不大于0.1%.
4.2.5测量用的连接线应有良好的屏蔽，其对地绝缘电阻比放大器输人电阻应至少大100倍。4.3只要测量误差特合6.7规定，也可使用其他测量仪器。如根据类似高压电桥的比例式测量桥路并采用模数转换器技术，具有防干扰、高稳定性的数字式直流比较法测试仪。2
高阳抗直流散大器：
直统电源：
检流计或微安表；
直流放大器维人电阻；
试样绝缘电阻：
交范输人电源电压；
直施输出电压：
放大器输人电阻压降：
直流电压表。
图2电压-电流法（高阻计）测试系统原理图5试样制备
GB/T3048.5—2007
5.1除产品标准中另有规定者外，试样有效长度应不小于10m，应小心地剥除试样两端绝缘外的覆盖物，并注意不损伤绝缘表面
5.2试样应在试验环境中放置足够长的时间，使试样温度和试验温度平衡，并保持稳定：5.3没人水中试验时，试样两个端头露出水面的长度应不小于250mm，绝缘部分露出的长度应不小于150mm。
在空气中试验时，试样端部绝缘部分露出的长度应不小于100mm露出的绝缘表面应保持干燥和洁净。6试验程序
6.1试样接线
6.1.1有金属护套、屏蔽层或铠装的电缆试样单芯电缆，应测量导体对金属套或屏散层或铠装层之间的绝缘电阻；多芯电缆，应分别就每一线芯对其余线芯与金属套或屏蔽层或铠装层连接进行测量，若要求测量多芯电缆线芯与屏蔽间绝缘电阻，则应格所有线芯并联后对屏藏进行测量6.1.2非金属护套、非屏蔽或无铠装的电缆试样单芯电缆应浸入水中，测量导体对水之间的绝缘电阻，多芯电缆应分别就每一线芯对其余线芯进行测量。
也可将试样紧密地绕在金属试棒上，单芯电缆测量导体对试棒之间的绝缘电阻：多芯电缆，应分别就每一线芯对其余线芯与试棒连接进行测量。试棒外径应符合产品标准规定。6.2试样长度测量
将试样接人测试系统，试样的有效长度测量误差应不超过士1%。6.3试验环境条件
除电线电绩产品标准中另有规定外，型式试验时测量应在环境温度为(20土5)C和空气相对湿度不大于80%的室内或水中进行。例行试验时，测量一般在环境温度为(0～35C的室内进行：GB/T3048.5-2007
工作温度下绝缘电阻的试验温度应在有关产品标准中规定，温度的误差应不超过土2。有争议时环境温度或工作温度的误差应不超过土1℃。6.4电缆的高温下绝缘电阻测试方法6.4.1从被试单芯电缆上切取一段1.40m长的试样，在试样中央部分包覆屏蔽层，可以采用金属编织或金属带作屏蔽层，其包覆方式应使得有效长度至少为1.0m。在有效测量长度的两端留出1mm宽的间隙，再绑扎5mm宽的金属丝作为保护环；然后将试样弯成直径约15D(D为绝缘线芯的外径）但至少是0.20m的圆圈。试样应置于规定试验温度的空气烘箱中持续2h，测量线芯和屏蔽之间的绝缘电阻，测试时保护金展丝环接地，6.4.2从被试多芯电缆上截取（3~5）m试样，将端头作适合于绝缘电阻测量的处理后，放人烘箱中。在达到规定试验温度后，保温2h，测量电缆线芯间的绝缘电阻。6.5试验电压
应按产品标准规定选择对试样的测试电压。6.6测试充电时间
为使绝缘电阻测量值基本稳定，测试充电时间应足够充分，不少于1tmin不超过5min，通常推荐1min读数。
6.7测试系统的测量误差
测试系统的测量误差应符合下述要求：被测试样绝缘电阻值为（1×10）及以下，测量误差不超过士10%：被测试样绝缘电阻值为（1×10\）0以上，测量误差不超过士20%。7试验结果及计算
7.1采用直流比较法测试时应按仪器说明书给出的公式计算绝缘电阻值。采用电压-电流法或用数字式仪器测试时，应按仅器说明书规定读取笔缘电阻值。7.2每公里长度的绝缘电阻应接公式（1)计算：R.RL
式中：
R——每公里长度绝缘电阻单位为兆欧千米（Mn·km)；R—试样绝缘电阻，单位为兆欧（MO)：L试样有效测量长度，单位为千米（km）。7.320时每公里长度的绝缘电阻应按公式（2）计算：RaKR.
20℃时每公里长度的绝缘电阻，单位为兆欧千米（Ma·km)；K绝缘电阻温度校正系数，应由供需双方商定。++1
+（2)
注：型式试验系在6.3规定的标准环境下进行，其试验结果不领进行湿度校正：公式（2）仅道用于对例行试验结果的温度校正。
7.4体积电阻率应由所测得的绝缘电阻按公式(3)计算：2元LRx
p=In(D/d)
式中：
体积电阻率，单位为欧厘米（n+cm）：p
绝缘外径，单位为毫米（mm)；
d绝缘内径，单位为毫米(mm）。4
绝缘电阻常数K应按公式(4)计算，以Mn，km表示：LRx
Ig(D/d)
0.367.X10-1
注：对于成型导体的绝缘线芯，比值D/d是绝综表面周长与导体表面周长的比值。8注意事项
GB/T3048.5—2007
（4）
8.1需要时，可在试样两端绝缘表面上加保护环。保护环应紫贴绝缘表面，并与测试系统的屏鼓相连接或接地：
8.2如试样的绝缘电阻大于1X100和测量时因外界电磁场或试样运动产生的摩撼引起测试不稳定时，可特试样静置于屏蔽箱内，在整体屏蔽的条件下进行测试。但测试回路的对地电阻比放大器的输人电阻至少大100倍，屏鼓必须可靠接地。8.3重复试验时，在加电压之前应使试样短路放电，效电时间应不少于试样充电时间的4倍：如因试样有剩余电荷而造成测量结果有明显差别时，必须先进行充分放电。对于这类试样，无论是第一次测试或重复测试，均需充分放电。
84采用输出端对地悬浮的高阻计测量绝缘电阻时，报荐将高阻计的测量端（低压端）与被测绝缘线芯的导体相连，高阻计的高压端连接试样的另一极（水，允许接地）：当来用通用的高阻计测量绝缘电阻时，浸人水中的试样必须对地绝缘，否则将使高阻计因输出的高压端对地短路面损坏，或可能由于加热电源的影响造成测试误差增大。
8.5应注意直流比较祛测试绝缘电阻所用成套仪器装置的内部与外部的屏鼓连接方法，以免造成测量误差增大。
9试验记录
试验记录中应详细记录下列内容：a)
试验类型；
试样编号，试样型号或规格：
试样制备方式：
测试方法和测试电压：
试验日期和测试时的温度；
如果测试商温下的绝缘电阻，应记录测试方法；测试结果：
测试仪器及其校准有效期。
