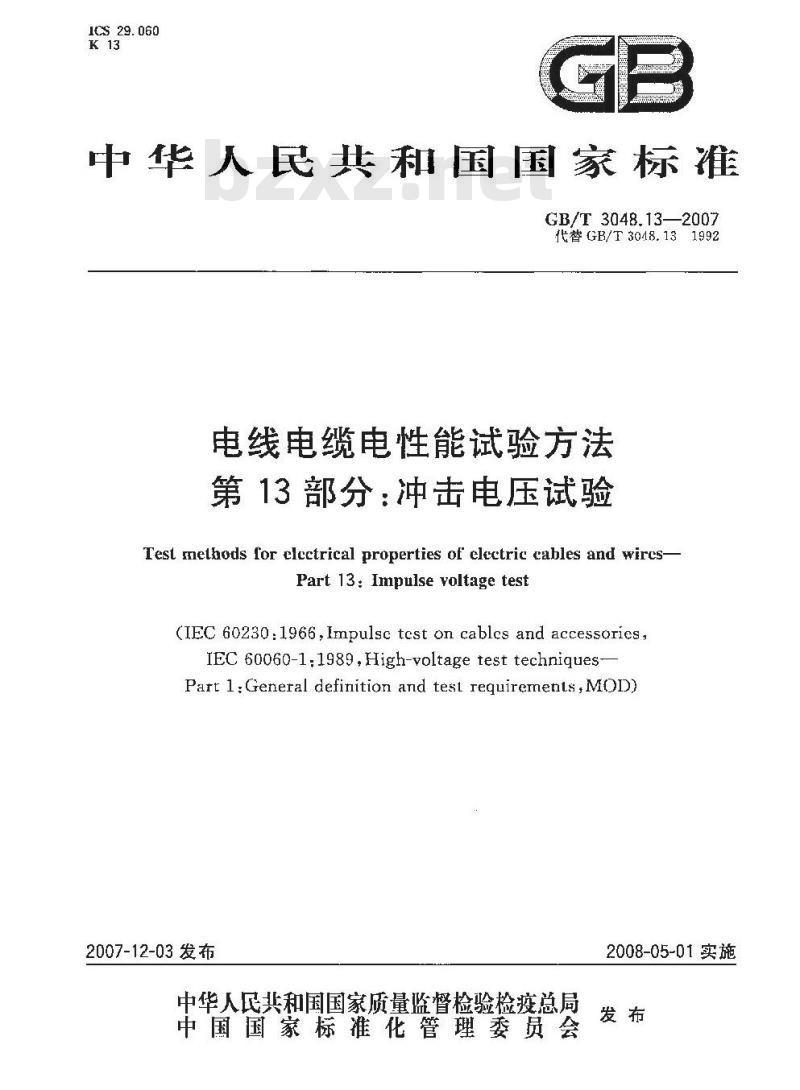

【国家标准(GB)】 电线电缆电性能试验方法 第13部分:冲击电压试验

ICS29.060
中华人民共和国国家标准
GB/T 3048.13-2007
代替GB/T3048.131992
电线电缆电性能试验方法
第13部分：冲击电压试验
Test nethods for elcetrical properties of elcctric cables and wircs-Part 13: Impulse voltage test(IEC 60230:1966,Impulsc tcst on cables and accessoriesIEC 60060-1.1989,High-voltage test techniquesPart l:General definition and test requirements , MOD)2007-12-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施

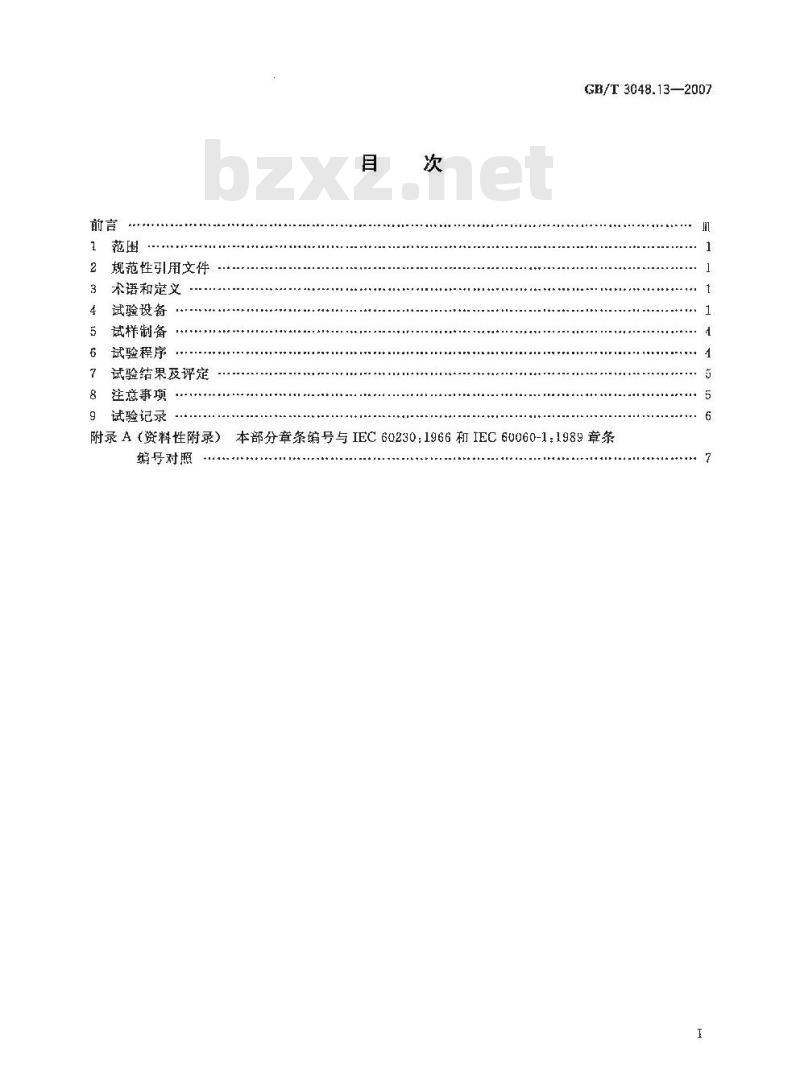

2规范性引用文件
术语和定义
试验设备
5试样制备
6试验程序
试验结果及评定
注意事项
9试验记录
GB/T3048.13—2007
附录A（资料性附录）本部分章条编号与IEC60230：1966和IEC60060-1：1989章条号对照

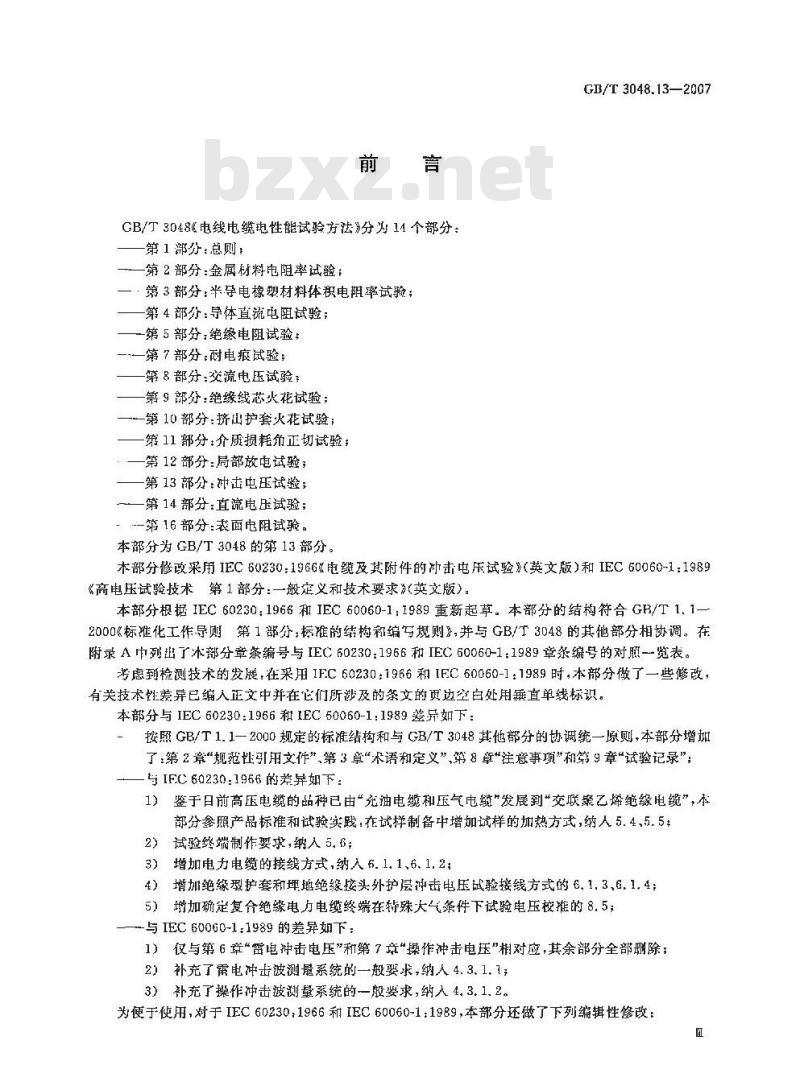

GB/T3048&电线电缆电性能试验方法》分为14个部分：第1部分：总则：
——第2部分：金属材料电阻率试验;一·第3部分：半导电橡塑材料体积电阻率试验；一第4部分：导体直流电阻试验：—第5部分：绝缘电阻试验：
一一第7部分：耐电痕试验：
第8部分：交流电压试验；
第9部分：绝缘线芯火花试验；
一第10部分：挤山护套火花试验第11部分：介质损耗角正切试验：—第12部分：局部放电试验；
一第13部分：冲击电压试验；
一一第 14 部分:直流电压试验;一第16部分：表面电阻试验。
本部分为GB/T3048的第13部分。GB/T 3048.13—2007
部分修改采用IEC602301966《电缆及其附件的击电乐试验》（英文版）和IEC60060-1：1989《高电压试验技术第1部分：一般定义和技术要求\(英文版)。本部分根据IEC60230：1966和IEC60060-1：1989重新起草。本部分的结构符合GR/T1.1—2000《标准化工作导则第1部分：标准的结构和编写规则》，并与GB/T3048的其他部分相协调。在附录A巾列出了术部分章茶编号与IEC60230：1966和IEC60060-1：1989章条编号的对照—览表。考虑到检测技术的发展，在采用IFC60230：1966和IFC60060-1：1989时，本部分做了一些修改，有关技术性差异已编入正文中并在它们所涉及的条文的页边空白处用垂直单线标识。本部分与IEC60230:1966和IEC60060-1:1989差异如下：按照GB/T1.1一2000规定的标准结构和与GB/T3048其他部分的协调统一原则,本部分增加了：第2凳“规范性乳用文件”，第3章”米语和定支”第8章注意事项”租鄉9章“试验记录”；—号IFC60230:1966的差异如下：1）鉴于日前高压电缆的品种已由“充油电缆和压气电继\发展到“交联象乙烯绝缘电缆”，不部分参照产品标准和试验实践，在试样制备中增如试样的加热方式，纳人5.4，5.5：2）试验终端制作要求，纳入5.6；3）增加电力电缆的接线方式,纳人6.1.1,6、1.24）增加绝缘型护套和埋地绝缘接头外护层冲击电压战验接线方式的6.1.3.6.1.4；5）增加窃定复合绝缘电方电缆终端在称天气茶件下试验电压校推的8.5——与IEC 60060-1:1989的差异如下;1）仅与第6章“雷电冲击电压”和第了章“操作冲击电压程对应，其余部分全部删除：2）补充了需电冲击波测量系统的一般要求，纳人4.3.1.1；3）补充了操作冲击波测量系统的一般要求，纳人4.3.1.2。为便于使用，对于IEC60230：1966和IEC60060-1：1989，本部分还做了下列编辑性修改：E
GB/T 3048.13—2007

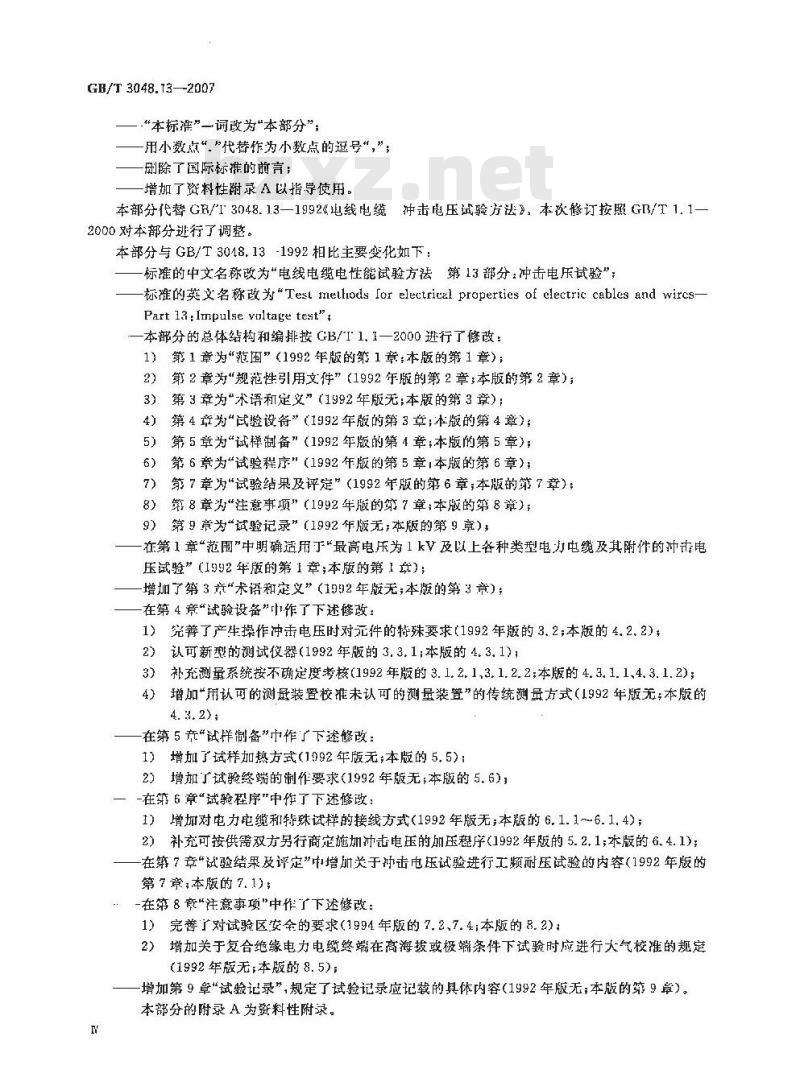

一.“本标准”一词改为“本部分”；用小数点“\代替作为小数点的逗号”，”；删除了国际标推的前言：
增加了资料性录A以指导使用。
本部分代替GB/I3048.13—1992《电线电缆种击电压试验方法》本次修订按照GB/T1.1—2000对本部分逃行了调整。
本部分与GB/T3018.13-1992相比主要变化如下：标推的中文名称改为“电线电缆电性能试验方法第13部分：冲击电乐试验”；标准的英文名称改为“Test inetlhods lor electriral propertics of clectric cables and wircs—Part 13; Impulse voltage test\t一本部分的总体结构和编排按GB/I1.1一2000进行了修改：1）第1章为“范闺”（1992年版的第1章；本版的第1章）；2）第2章为规范性引用文件”（1992年版的第2章；本版的第2章）；第3章为\术语和定义”（1992年版无；本版的第3章）：3）
第4章为试验设备（1992年版的第3章本版的第4章）；4
第5章为试样制备”（1992年版的第4章；本版的第5章）；5
第6章为试验程序\（1992年版的第5章本版的第6章）：6）
第7章为“试验结果及评定（1992年版的第6章：本版的7章）：第8章为\注意事项”（1992年版的第7章；本版的第8章）；8）
9）第9为“试验记录”（1992年版无，本版的第9章）在第1章“范围”中明确适用于“最高电乐为1kV及以上各种类型电力电缆及其附件的冲击电压试验”（1992年版的第1章本版的第1章）；增加了第3章“术语和定义”（1992年版无；本版的第3章）；在第4章“试验设备”中作了下述修改：1）完善了产牛操作冲击电压时对元件的特殊要求（1992年版的3.2；本版的4.2.2）2）认可新型的测试仪器（1992年版的3.3.1;本版的4.3.1)；补充测量系统按不确定度考核(1992年版的3.1.2,1,3.1,2.2;本版的4.3.1.1、4.3.1.2);3）
4）增加\用认可的测量装置校谁未认可的测量装置”的传统测量方式（1992年版无，本版的4. 3. 2);
在第5亲\试样制备”作了下述修改：1）增加了试样加热方式（1992年版无；本版的5.5）：2）增加了试验终端的制作要求（1992年版无；本版的5.6）-在第 6 章“斌验程序”中作了下述修政1）增加对电力电缆和特殊试样的接线方式（1992年版无；本版的6.1.1～6.1.4）；2）补充可按供需双方另行商定施加冲击电压的加压程序（1992年版的5.2,1;本版的6.4.1)；在第7章\试验结果及评定”中增关于冲击电压试验进行工频耐压试验的内容（1992年版的第7章；本版的7.1)；
-在第8章“注意事项中作了下述修改：1）完善了对试验区安金的要求(1994年版的 7.2,7.4;本版的 8.2)；2）增加关于复合绝缘电力电缆终端在高海拔或极端条件下试验时应进行大气校准的规定（1992年版无；本版的8.5）；
增加第9章“试验记录”，规定了试验记录应记载的具体内容（1992年版无；本版的第9章）。本部分的附录A为资料性附录。

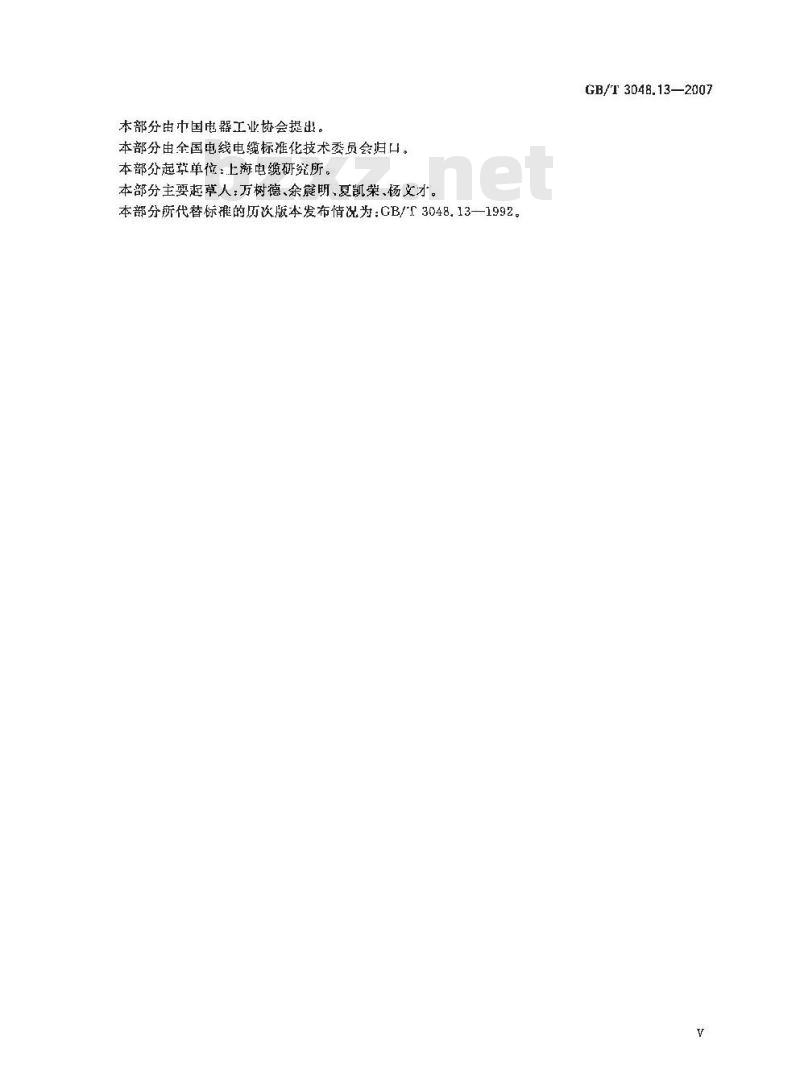

本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会归口。本部分起草单位：上游电缆研究所。本部分主要起草人：万树德、余明，夏凯荣、杨文才。本部分所代替标准的历次版本发布情况为：GB/T3048.13—1992。GB/T3048.13—2007
1范围
电线电缆电性能试验方法
第13部分：冲击电压试验
GB/T3048.13—2007
GB/T3048的本部分规定了有关电缆及其附件冲击电压试验的术语和定义，试验设备、试样制备、试验程序、试验结果及评定、注意事项和试验记录。本部分适用于最高额定电压U.为1 飞V及以上的各种类型电力电缆及,其附件的冲击电压试验。本部分应与GB/T3048.I一起使用。2规范性引用文件
下列文件中的条款通过GB/T3048的本部分的引用而成为本部分的条款。凡是注H期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然面，鼓励根据本部分达成协议的务方研究是否可使用这些文件的最新版本。凡是不注日期的引用文竹，其最新版本适用于本部分。
GB/T311.6—2005高电压测量标准空气间隙（IEC60052:2002,1DT）GR/T2900.19电工术话高电压试验技术和绝缘配合GB/T3048.1电线电缆电性能试验方法第1部分：总则GB/T16927.2高电用试验技术第二部分：测量系统（GB/T16927.2—1997，eqvIEC60060-2：1994)
3术语和定义
GB/T2900.19确立的以及下列术谱和定义适用于（GB/T3048的本部分。3. 1
总不确定度overall uncertaintye
表征测量结果分散在真值周围程度的估量。由于存在很多影响因素，它是由多个单独的不确定度所组成。
注：认为本部分中所考虑的大多数的不确定度来源帮其有随机特性并是互相独立的，那么总不确定度的最佳估量为：
式中…，均用标推确差表示。
4试验设备
4.1对试验电压的要求
4.1.1试验电压值
4.1.1.1雷电冲击电压试验的试验电压值对于平滑的需电冲击波，试验电压侦是指冲击电玉波的峰值。对于某些试验回路，在冲击电压波的峰值处可能会有振荡或过冲（对峰值附近的过冲或振葛，只有当其单个波峰的幅值不超过峰值的5%对是允许的）。如果这种振离的频率不小于0.5MHz或过冲的持续时间不大于1μs，应作平均曲线。测E
GB/T 3048.13—2007
时可取这条平均曲线的最大辐值作为试验电压的峰值。4.1.1.2操作冲击电压试验的试验电压值对于操作冲击波,试验电床值一般是指峰值。4.1.2试验电压波形
4.1.2.1雪电冲击电压波
雷电冲击电压波的波前时间，为(1～5）μs,半波峰值时间T，为（40~60）us,如图1所示。标准规定值与实测值之间的容许偏差应不超过如下规定范国：-峰值
±3%。
注：峰值的容许偏差为规定值与量值之间的充许差值。它们与测斑误差不同,测每误差为实际记录值与真值之差。
T=0.321=0.5T
图1雷电冲击电压波
4. 1.2. 2标准操作冲击电压波
标推操作冲击电压波的波前时间T，为250μs,半峰值时间T：为2500μs,如图2所示。标推规定值与实测值之间的容许偏差如下：峰值
—·波前时间
半蜂值时间
±3%：
±20%：
±60%。
注：峰值的容许差为规定值与测盘值之间的允许差值。它们与测量误差不同，测母误差为实际记录值与真值之差．
电话t
4.2试验电压的产生
图2操作冲击电压波
Tp=250rs
T2--2500gs
GB/T 3048.13-—2007
时间！
4.2.1雷电补击电压波一般由冲击电压发生器产生，神击电压发生器主要由许多电容器组成，电容器先由首流电源并联充电，然后串联对包括试样在内的间路放电。育流充电电源应可以调节，以便能根据所需的试验电压调节相应的充电电压值。4.2.2操作冲击屯压波道常山常规的冲击电压发生器产生（见4.2.1)。在选择产生操作冲击回路元件时，要避免出试样的非破坏性放电电流而引起击波形晰变过大，特别是高电压下作外绝缘的污秒试验时，这样的电流可能达到相当大的数值：如果试验间路的内阻抗相当高，可能引起波形严重畸变，甚至阻止破坏性放电发生。
4.3试验电压的测显和冲击波形的确定4.3.1用按GB/T16927.2规定认可的测量装置测量测量试验电压峰值,各时间参量和振药或过冲时，应采用经GB/T 16927.2规定程序认可的测量系统。包括分压器、示波器和峰值电压表（记忆示波器、数宁记录仪，数字存延示波器）、高正引线、阻尼电阻，高频电缆及其端部匹配和接地回路，测量试验电压峰值和波形参数。洲量应在试样接入回路时进行，常对每个试样都要校核冲击波形。4.3.1.1雷电冲击波测量系统的一般要求是：a）测量证击波峰值的总不确定度为士3%范围内；b）测量神击波形时问参数的总不碗定度为士10%范围内；(）测骨可能叠加在冲击波上的振落应不超过1.1.1.1规定的允许水平。4.3.1.2操作冲击波测量系统的般要求是：a）测量操作冲击峰值的总不确定度为士3%范围内；b）测量操作冲击波形时间参数的总不确定度为士10%范围内。4.3.2用认可的测量装置校准未认可的测量装置测量这一方法通常是将与试验电压有关的某利仪器的显示（例如冲击电压发生器第一一级的充电电压的显示)和对同一电压进行的测量之间建立一种关系。其电压的测量可以是按4,31进行的，或是用符合GB/T311.6-—2005的测量球隙进行的。这个关系可能与试样和球隙的接入有关，因此在校推时和实际试验时其他条件应保证相尚。在试验期间球隙距离应增至足够大以防止放电。3
GB/T3048.13—2007
5试样制备
5.1应按产品标准的规定对电缆试样进行处理，如果仅对电缆附件进行冲击电压试验，则与电缆附件相配的电缆试样不必经受弯曲试验。5.2除产品标准另有规定外，电缆试样长度应按下述规定选取：a）试样仅有两个电缆终端头，两终端头底部之问电缆的长度至少为5n；试样中有一个电缆连接头，每个电缆终端头底部室连接头之间自由电缆的长度至少为5tmb)
c）试样中有一个以上电缆连接头，每个电缆终端头底部至连接头之间白由电缆的长度至少为5m，相邻连接头之间自由电缆的长度至少为3In5.3试样应处于相应产品标准规定的试验压力(油压或气压)和试验温度条件。5.4如果产品标准规定，试样需要在导体加热条件下进行冲电压试验，应采用将电缆试样穿过穿心式感应加热变压器，并在试样的两终端头之间利用电缆线芯或铜（铅）母线相连接，以便施加导体加热电流。
5.5如果因为实际原四，不可能仅靠导体电流加热，可以在金属屏敲和（或)金属套道过电流作附加加热，惑来用保温层或外部加热捐施：5.6电缆试验终端的长度和制作方法，应保证试验电压下不发生沿其表面闪络放电或内部齿穿。6试验程序
6.1接线方式
6.1.1对于单芯电力电缆,应将导体接至冲击电压发华器的输出端，屏蔽、金属套或附加特殊电极（如水槽等接地。
6，1.2对于没有分相屏蔽的多芯电力电缆，应依次将每一线芯接至冲市电压发生器的输出端，其他线芯相互连接并与统包金属层一起接。6.1.3对电力电缆绝缘型护套和电缆附件试样进行试验时，试伴的所有线芯都应与金属套（屏蔽）和铠装（若有)相连接，并接至冲击电压发生器输出端，而附加特殊电极（如水槽或石墨涂层)接地。6.1.4埋地绝缘接头的外护层冲击电压试验，应按相关的产品标准规定接线。6.2冲击电压爱生器的校准
电缆试样的温度达到规定值以前或规定温度持续期间，在正式施加冲击试验电压之前，应按下列条件对冲击电压发生器进行延极性校准：试样的终端头接至冲击电压发生器，测量系统与其并联。在此条件下，以试样所规定的耐受冲击电压值的50%、65%和80%分别校准冲击电压发生器输出电压值与相应的充电电压值，绘制两者之间的关系曲线。此曲线般应为-一直线，再利用外推法确定与试样所规定的耐受冲击电压值相对应的充电电压值，并以此充电电压值作为施加耐变冲击电压值的参考依据。利用冲击电压测量系统测量冲击电压值（也可利用测量球晾测量冲击电压值）和摄录冲击电压波形的示波图，示波图应包括时标和校幅。根据示波图判断冲击电压波形是否符合4.1.2的规定，如果不符合，应调节冲击电压发生器的波前和波尾电阻参数，重复校准。
注：通常对每个试样都要校核冲击波形。但是具有相同设计和相同尺寸的电继试样，在同·个条件下作试验，只需校核一次。
6.3耐受水平冲击电压试验
6.3.1除非产品标准另有规定外，在试样处于相应产品标准规定的试验压力和温度条件下，连续施加10次正极性相应规定的耐受冲击电压值。如果所施加的耐受冲击电压值低于4.1.2.1规定的容许偏差下限，该次不予计数。应适当调整充电电压值，并相应补充施加耐受冲击电压值。6.3.2在施加10次正极性相应规定值的耐受冲击电压后，立即按6.2规定进行负极性冲击电压值和GB/T 3048.13—2007
波形的校推，然后在试样.上连续施加10次负极性相同规定值的耐受冲击电压值。同样，如果所施加的耐受冲击电压值低子4.1.2规定的容许偏差下限，该次也不予计数，应适当调整充电电压值，并相应补充施加耐受冲击电压值。
6.3.3在连续施加正和负极性相应规定的耐受冲击电压值时,至少应分别摄录第 1 次和第 10 次冲击电压示波图。示波图应包括时标和校幅，6.3.4在试验期间成检查环境温度利试样漏度，可采用各种方法测量试样温度：但测值与标准规定值之差应不超过土3℃。如有需要还应检查试样的油压或气压，并调整至标准规定值，6.4冲击电压度试验
6.4.1当为研究目的或产品标准要求进行冲击电压辫度试验时，应由供需双方商定施加冲击电压的步骤，也可采用以下推荐程序施加冲击电压：a）10次负极性冲击电压，其值为1.05倍的耐受永平冲击电压值b）5次正极性冲击电压,第 1次值为 a)所施加电压值的50%,另外 4 次正极性冲击电压,其值逐级升高至a)所施加电压值的85%；c）10次正极性冲击电压，其值为1.05倍的耐受水平冲击电压值；d）10欲正极性冲击电压，其值为1.1倍的耐受水平冲击电压值；e）5次负极性冲击电压，第1次值为d)所施加电压值的50%，另外4次负极性冲击电压，其值逐级升高至d)所施加电压值的85%；f）10次负极性冲击电压，其值为1.1倍的耐受水平冲击电压值：按上述次序逐级施加冲击电压，每级升高约5%的耐受水平冲击电压值，并以此类推h）试验继续进行直至所要求的试验电压值，或直至试样击穿为止：6.4.2每次试验至少应摄录第1次和第10次冲击电压示波图，并以示波图的波形判断试样是否通过该电压等级下的冲击电压试验。示波图的波形畸变或呈现截波，一般可认为试样击穿或终端头闪络放电。
6.4.3-股情况下，-次试验过程中不必对冲击电压值和波形进行重复校准，可从原校准曲线按外推法确定与冲击电压值相对应的充电电压值，如果原校推曲线所用的最大校准冲击电压值与所拟施加的冲击电压值之问的值较大时，为了获得较准确的试验结果，必须按6.2重新校推。7试验结果及评定
7.1除非产品标准另有规定，在规定的试验电压值下连续施加10次正极性或负极性冲击电压时，如果所摄录的第10玖击电压波形图无变或末呈现裁被，对于冲击电压度试验可认为试样包通过让相应电压的冲击电压试验。对耐受水孕电压试验，还应按产品标准规定进行工频耐乐试验，才可认为试样已通过相应的耐受冲击电压试验。7.2如巢所摄录第10次冲击电压示波图不能清晰地显示，可再次施加相同的耐受冲击电压值，以获得清晰的示波图，并根据示波图判断试样是否通过相应的冲击电压试验。8注意事项
8.1冲击电压发生器应具有快速过电流保护装置，以保证当试验设备内部击穿时能迅速切断试验电源。8.2冲击电压发生器，测量系统和试样的高压端与周接地体之间应保持足够的安全距离，以防止产生空气放电。试验区域周国应有可靠的安全措施，如金属接地栅栏、信号指示灯、或安全警示标志。8.3试验区域地坪下应有单独接地电极和与其连成一整体的接地网，其接地电阻一般应小于0,5。冲击电压发生器、量系统和试样的接地端以及穿心式感应加热变压器的接地端均应与接地网可靠连接。84为了防止试验过程中对地放电或击穿所产生的暂态离电乐损及电源系统，一般要求在冲击电压试验区域内所有供电电源均应时单独的绝缘隔离变压器供电。5
GB/T 3048.13—2007
大气校雅www.bzxz.net
对复合绝缘的电力电缆终端，处于高海拔或者极端气候条件下进行试验时，为能施加正确的试验电压应进行大气校准，这时外绝缘（自恢复绝缘）可能不同于内绝缘（非自恢复绝缘）的额定耐受电压，应慎重处理。
试验记录
试验记录应包括以下内容：
试验类型；
试梓编号，试释型号、规格；
试验口期、大气条件；
施加电压的数值、极性、次数，冲击后的工频耐压试验结果；冲击试验的波形示波图；
试验中的异带现象、判断和处理；试验设备及其校作有效期。
附录A
【资料性附录】
GR/T 3048.13--2007
本部分章条编号与IEC60230：1966和IEC60060-1:1989章条编号对照表A1给出了木部分章条编号与1FC60230：1966和IFC60060-1:1989章条编号对照一鐘表。表A.1本部分章条编号与IEC60230：1966和IEC60060-1:1989章条编号对照本部分章茶编号
2,3.3.1.1
4.1.2.4. 1. 2. 1
4. 2、4. 2. 1
4.3.4.3.1
4, 3. 1. 1.4. 3. 1. 2
5. 4 ~ 5. 6
6,6.1,6. 1.1~6, 1, 4
6. 3. 1~-6. 3. 4
6. 4. 2,5. 4. 3
7,7. 1,7.2
8,8. 1~8. 5
对应的IEC60230章条编号
1, t. 1,1. 3
2.2、2.3
6.1~-6. 4
7. 1,8,8. 1-~8. 3
8.4、8.5
对应的IEC60060-1章条编号
18的大部分、19 的一部分,21的大都分18.1. 3 的标题
18.1.3的第1句,19.2的第3.第4段21.2
18.1.1.19.2的第1、第2段
21. 1,22. 1,22. 2
19.6.19.6.1、22.5的一部分
19. 6. 2,22, 5 的一部分
