【国家标准(GB)】 电线电缆电性能试验方法 第14部分:直流电压试验

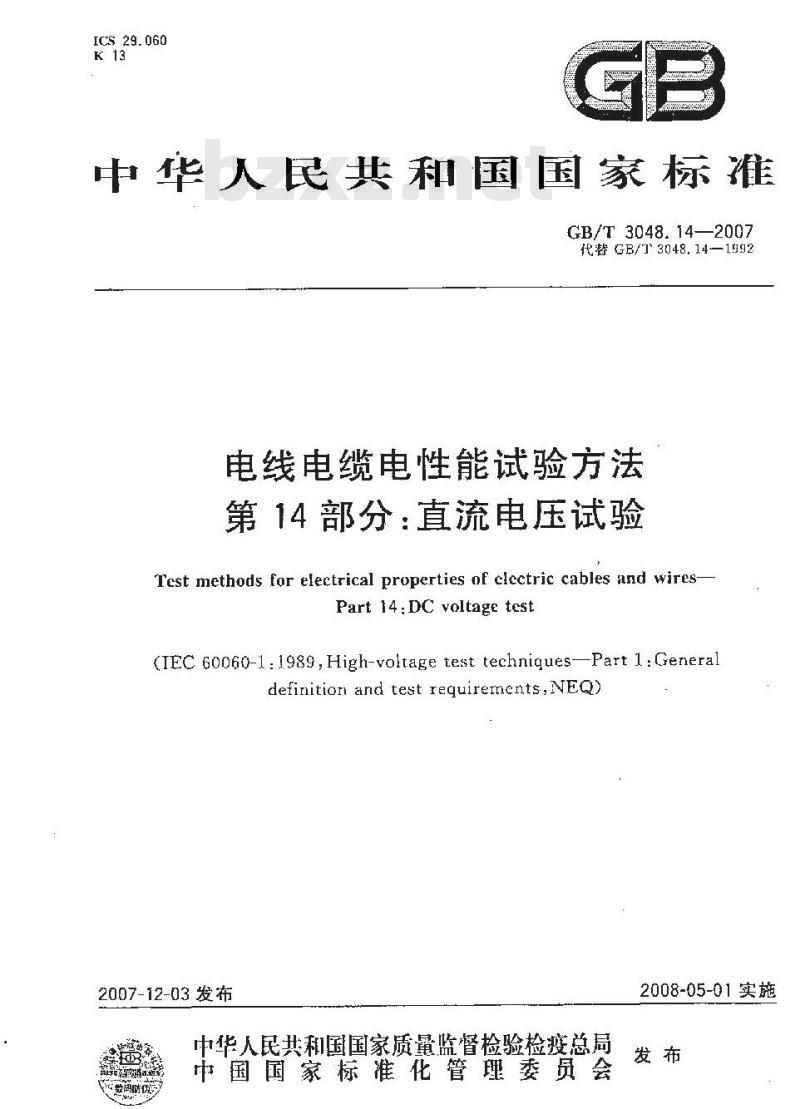

ICS 29.060
中华人民共和国国家标准
GB/T 3048. 14—2007
代替GB/门3048.14—1992
电线电缆电性能试验方法
第14部分：直流电压试验
Test methods for electrical properties of clectric cables and wires-Part 14;DC voltage test
(IEC 60060-l : 1989,High-voltage test technigues—Part 1:Generaldefinitior and test requirements,NEQ)2007-12-03 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施

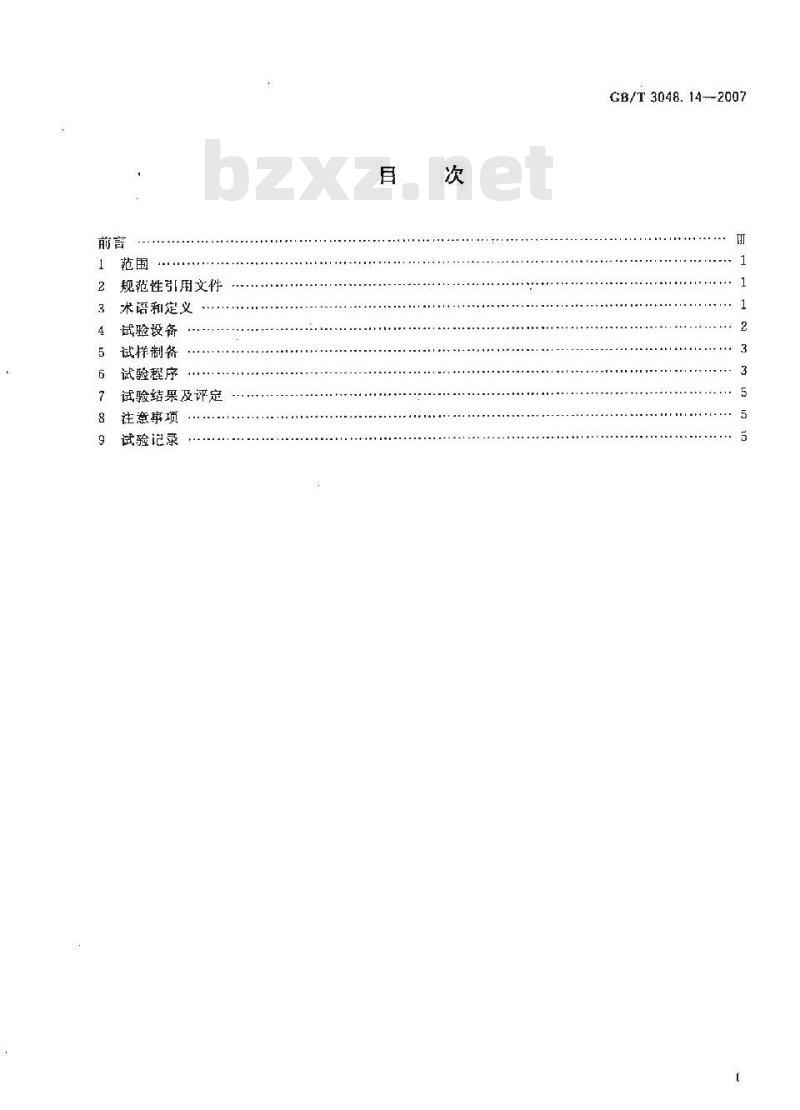

规范性引用文件
术语和定义
试验设备
试样制备
试验释序
试验结果及评定
注意事项
试验记录
GB/T 3048. 14-2007

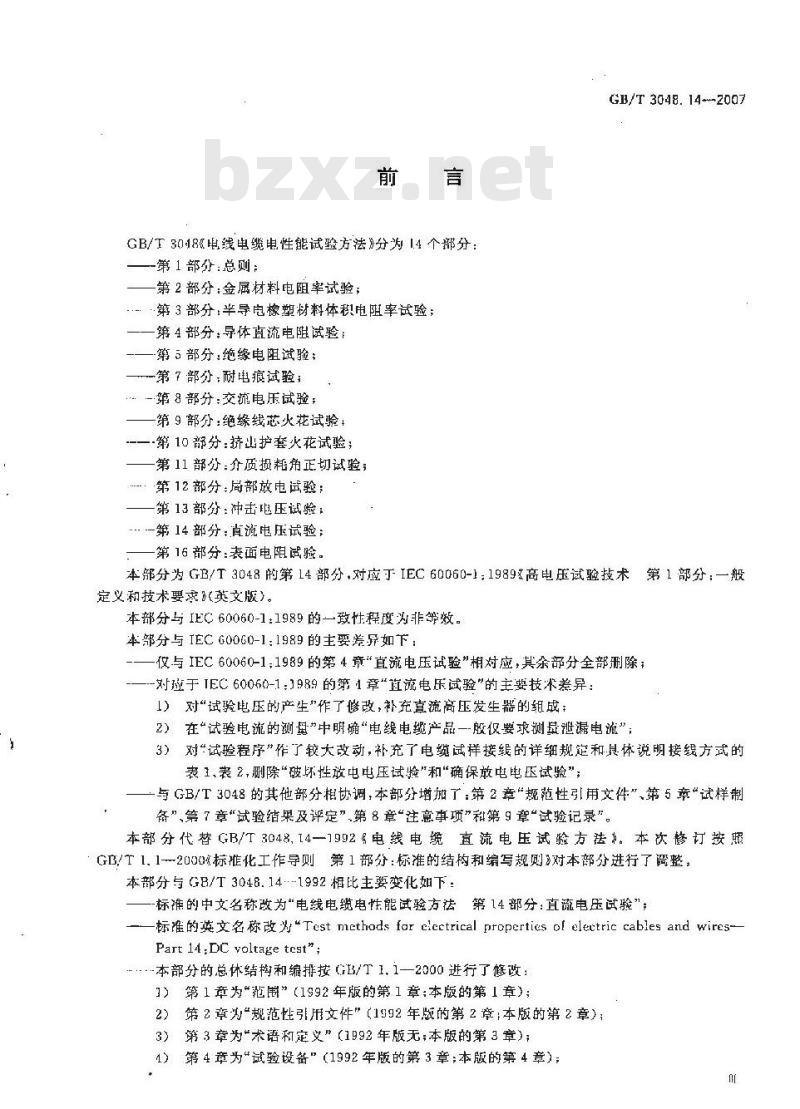

GB/T3018%电线电缆电性能试验方法》分为1.4个部分：第1部分：总则：
第2部分：金属材料电阻率试验；·第3部分：半导电橡塑材料体积电阻率试验；—一第4部分：导体直流电阻试验：-第5部分：绝缘电阻试验；
第7部分，耐电痕试验；
-第8部分：交流电压试验；
第9部分：绝缘线芯火花试验+
-—·第10部分：挤出护套火花试验；第11部分：介质损耗角正切试验；·第12部分：局部放电试验：
第13部分：冲击电压试验：下载标准就来标准下载网
…-第14部分：直流电压试验；
一第16部分：表面电阻试验。
GB/T 3048. 14---2007
本部分为GB/T3048的第14部分，对应于IEC60060-1：1989×高电压试验技术第1部分：一般定义和技术要求英文版)。
本部分与IEC60060-1:1989的一致性程度为非等效。本部分与TECG0060-1：1989的主要差异如下：仅与IEC60060-1：1989的第4章\直流电压试验”相对应，其余部分全部删除；-对应于TEC60060-1：1989的第1章“直流电乐试验\的主要技术差异：）对“试验电压的产步作了修故，补充直流高压发生的组成：2）在“试验电流的测量”中明确“电线电缆产品一般仅要求测最泄漏电流”；3）对\试验程序\作了较大改动，补充了电缆试样接线的详细规笠和具体说明接线方式的表1.表2,删除“破坏性放电电压试验\和“确保放电电压试验”与GB/T3048的其他部分相协调,本部分增加了：第2章\范性引用文件”第5章“试样制备”第7章“试验绪果及评定”第8章\注意事项”和第9章\试验记录”。本部分代替GB/T3048.14—1992电线电缆直流电压试验方法。本次修订按照GB/T 1.1-2000标准化工作导则第 1 部分:标准的结构利编写规则》对本部分进行了调整。本部分与GB/T3048.14-1992比主要变化如下：标谁的中文名称改为“电线电缆电性能试验方法第14部分：直流电压试验”；-标准的英文名称改为\Tcst methods for eieetrical propertics ol electric cables and wires-Part 14 :DC voltage test\ ;·~本部分的总林结构和编排按GE/T1,1一2000进行了修改：1）第1章为范围”（1992年版的第1章；本版的第1章）；第2章为“规范性引用文件”（1992年版的第2章本版的第2章）；2
第3 章为术语和定义”（1992 年版无;本版的第 3 章）；3
第4章为“试验设备”（1992年版的第3章；本版的第4章）；12
CB/T 3048. 14—2007
5）第5章为“试样制备”（1992年版的第4章；本版的第5章）：6）第6章为“试验程序”（1992年版的第5章；本版的第6章）；7）第7章为“试验结果及评定”（1992年版的第6亲；本版的第7章）；8）第8章为“注意事项”（1992年版的第7章；本版的第8章）；9）第9章为“试验记录”（1992年版无，版的第9幸）；在第1章“范围”中删除“电力电缆及其附件通信电缆的表述，统一为“电线电缆产品”（1992年版的第1章;本版的第1章）；在第2章“规范性引用文件”中补充了相关标准{992年版的第2章，本版的第2幸）：增加了第3章“术语和定义”1992年版无；本版的第3章】在第4章“试验设备”作了下述修改1）将试验电压的波纹周数电5%改为3%（1992年版的3.1.1本版的4.1.1)；2）完落了“容谢篇会的要求（1992年版的5.4本版的4.头2)；3）完普了谢验更乐药产生\的要求（1992年版的3.2；本版的4.2.24.2.3)；4）补充了对“赋脸电压的谢
5）增加了试验距流的
在第5章7
制备\中
在第6章试验程序\中作
1）增加了“遂级击穿试
力电缆和电
安为表2(199
明妞维型护套的调
16,5.1.7,3
4）完书了施加试验电店
在第7清
读验结果的评：
在第8章
项”中，
1）修改过验区域的
2）增加了值靠前压与绝
年版无，本版的
用电线电缆接线方
4表版
修改了金属护套惑
1992版的
对“游满电”
电国聚
本版的4.3. 4. 3.2);
版的4、1、3;术版无）
1.将前版哦通信吨缆的接线方式裴1、装2）
补的绝缘护套的试验要求（1992年.3.2);
动992年版无；本版的7.2）；
；本版剪8.5元
录”，规是了试验记录已载的具体内器（1992年版无；本版的第9章）。增加第9章式验
本部分山中国电器主亚协会提出。本部分由全国电线电标翟华技术委员会归口，本部分起草单位：上海电缆所
本部分主要起草人：万树德，涂震明、夏凯荣-杨文才。本部分所代替标准的历次版本发布情况为：GB/T3048.11=-1992。1范围
电线电缆电性能试验方法
第14部分：直流电压试验
GE/T 3048.14--2007
GB/T3048的本部分规定了电线电缆直流电压试验的术请和定义、试验设备，试格制备、试验程序、试验结果及评定、注意事项和试验记录本部分适用于电线缆产品耐受直电压试验。本部分应与 GB/T,3048一起使用。2规范性引用文件
下刻文件中的
获通过GE
件，其随后所有的修改
巢（不包拍
协议的各方研究爆否前使用这
部分。
GB/T 311
GB/T 2900
GB/T 3048
GB/T 1692
高电，
电线电缆电
高电压试
3术语和定义
GR/T 2900.
试验电压慎
2001及下
式岭方法第1部分
stest woitage
试验电压值是指效物值，
森部分的条款凡是注日期的引用文本部分，然而，励根据木部分达成件，其最新版本适用于本
[的用
2002,IDT)
T16927.2--1997+e91EC60060·2的本部分
纹波Tipple
纹波是指对直流电压的算采严均值的商期性脉动。波纹幅值是指晟大值和最小值之差的一半。纹波因数是纹波幅值与算术平均值之比3.3
总不确定度overall unccrtainty裴征测量结果分散在真值周国程度的估量。由于存在很多影响因索，它是由多个单独的不确定度所组版。
注：认为本部分中所考总的大多数的不确定臣亲源都具有随机特性并是互相独文的，那么总的不确定度的最佳估盘为：
式中e 和e.….均用标准偏差表示。1
GB/T 3048. 14—2007
4试验设备
4. 1 对试验电压的要求
4.1.1电压波形
除产品标推中另有规定外，试样上的试验电压应是纹波因数不大于3%的直流电压。试验电压的极性应符合相应产品标准规定。A.1.2容许偏差
在整个试验过程中试验电压测盘值应保持在规定电压值的士3%以内。社：容许偏差为规定值与实测值之间的充许差值，它与测误差不问，测量误差是指测母值与真值之差。4.2试验电压的产生
4.2.1试验电源应能输出试样试验所需的电压和电流。4.2.2直流电压一般用直说高压发生器产生，也可用静电发生器产生。直流高压发生器主要内调压器（或脉宽调制，变频装置等）、整流变压器、整流元件，滤波电容器、极性转换装置和效电电阻组放。4.2.3电源的额定输电流应使试样电容在相当短的时间内充电。但当试样电容很大时，也允许长达几分钟的充电时间。电源（包括储能电容）还应能供给泄漏电流和吸收电流，以及任何内部和外部的非破坏性放电电流，其电压降不应超过10%。4.3试验电压的测是
4.3.1用GB/T16927.2规定认可的测量装置测量算术平均值、最大值、纹波固数和试验电压的瞬时压降通常采用按GB/T16927.2规定限序认可的测量装置测最。在测量纹波，瞬态电压或电压稳定性时、测量装暨的响应特性应符合要求。一般要求是测量试验电压算术平均值的测量总不确定度应不超过士3。4.3.2用认可的测量装置校准未认可的测量装置这种方法常是将与试验电压有关的某种仪器的显示值和对同一个电压行的测量之间建立一种关系。其电压的测可以是按4.3进行的测过或采用符合GB/T11.6-2005的球既进行的测量。这种关系可能与试样、球隙的接人、湿试验中的丽量等因数有关。因此，在校准和实际试验过程中，这些条件应保持相同，为防止火花放电，球隙的距离应拉开足够大。应注意将供电电压与输出电压之间的关系用于测量可能不够可靠。
月前通常采用电阻分压器：分压器的分压比误差应不超过士1%，分压器测量电流在额定电压下应大于0.5mA，分压器的低压臂经测盘间轴电缴接至误差不超过土0.5%的低压读出仪器。用球源测量直流电压时，出于纤维会引起较低电压下的放电，因此必须采取预防措施。应施加多次电压并以最高电压值作为实际测量值。往1 ：纤维的影响可由度不小于3m/s的气跪吹过球隙予以消除。注2：当行在纹波时，球激不能测证辽流电压的算术平均值，校时，通常可用不低于50%的试验电压值外推。如果试验回路中的电流不随外加电压线性变化，外推法可能误差较大。
4.4试验电流的测量
在测追流过试样的电流时，可以区分出几个独立的分量。对同一个试样和同试验电压，各分邀的大小可能差几个数量级。这些分量是a）由于开始加上试验电压或由于试验电压上纹波或其他波动所引起的电穿电流，b）由于绝缘中发生缓慢的电荷位移而引起的介质吸收电流。这个电流可持续几秒至几小时。该过程偏部可逆。当试样放电或短路时，可观察到应极性电流。当a），b)分量衰减到零后的持续泄满电流，在恒定电压下该电流将是稳态直流。c
d)肩部放电电流。
GB/T 3048. 14—2007
应注意保证仪器对某一个电流分量的测盘不受其他分量的影响。对于非破坏性试验，往往可以从观测电流随时间的变化规律中了解绝缘特性。电线电缆产品-般仅要求测量泄电流。：应注态破坏性放电时可能流过的电流值，如果没有适当的保护，可能会损坏追流表。5试样制备
5.！试样的数量和长度应符合产品标推规定。5.2试样终端部分的长度和终端头的制备方法，应能保证在规定的试验电压下不发生沿其表而闪络放电或内部击穿。
5.3在水槽内进行试验时，试样两个端部伸出水面的长度应不小于200mm，且应保.证在规定的试验电压下不发生沿其表而闪络放电。5.4充油或充气电缆试样的油压或气压应符合产品标准规定：试样温度也应符合相应产品标准的规定。
6试验程序
6. 1 试验方法
6.1.1试样耐压试验的试验电压值、极性、电流值和耐受电压时间应符合产品标准规定，6.1.2试样的逐级击穿试验可由供需双方商定每级升压的数值和耐受时闻，推荐每级耐受时闻至少5min，6.2接线方法
6.2.1除产品标推另有规定外，应按下列规定接线方式接线，但必须保证试样每一线芯与其相邻线芯之闻，至少经受一次按产品标准规定的直流电压试验。6.2.2电力电缆和电气装备用电线电缆接线方式见表1通信电缆可参照表2规定接线。表1电力电缆和电气装备用电线电缆接线方式试样接线方式（高压端-接地端）试荐芯数
试祥结构橱医
无金属套、金属屏蔽、
铠装且无附加特踪电圾
(1)[--2+3
(2)2--3-1
(1)1-+2+3-+1
(2)2--3+4+1
(3)3--4+1+2
径1：装中*1,2,3,4代表线芯导体编号。有企属套、金属屏装、
销装或有附加特殊电极
(1)[-+2+0
(2)2-+1+0
(1)12-+3+0
(2)2--1+3+0
(333-+1+2+0
(1)1→2+3-+4+0
(2)2--1+3+4+0
(3)3--1+2-+1+0
(1)1-1+2+3+0
注2：表中\心\代表金展护套、金属屏蔽、铠装或附加特殊电极《指水榈，金属珠链、石强涂层、貌包金展箔等）。注3：表中\+\代表相互电气连接3
GB/T 3048. 14--2007
绞合元件
单根芯线
三线组
四线组
元件结构示意
表2通信电缆接线方式
试样接线方式(高压端→接地端）无金周套、金展屏蔽、
铠装且无附加电极
所有导体→
所有导体
(1）所有导体一
所有导体 b十c
(2) 所有导体 L-→
所有导体a-c
(1) 所有导体b-
所有导体c+d
(2)所有导体a+-c-→
所有导体bd
有金同套、金属屏酸、
铠装或有附加电极
每一导体对其余所有导体与
金属套屏截铠装连接接地
(1) 所有导体 n-→
所有导体b
(2) 所有导体 a+b--0
（1)所有导体a-→
所有导体h+c
(2) 所有导体 b→
所有导体atc
（3）所有导体abcu
（1）所有导体a+b-
所有导体e+d
(2) 所有导体 --c-
所有导体b+d
(3）所有导体a+b++d-0
注：表中\a,b,c,d\代表线芯导体编。注2：表10\代表金属护套、金底所鼓、铠装或附加特殊电极（指水桔、金屏珠链、石墨涂层、绕包金展箔等），注3：表中*+”代裘相电气连接、6.2.3五芯及以上多芯电缆，通常需进行二次试验：第--饮在每层线芯中的奇数线芯（并联）对偶数线芯（并联）之间施加电压；第二次在所有奇数层的线芯（并联）对偶数层的线芯（并联）之间施加电压：如果电缆中同一层中含有的线芯数为奇数，则应补充对未经受电压试验的相邻线芯间再进行一次规定的电压试验。
注：多芯电缆中心的-一检线芯（或谐线芯）作为第一层；如有金属套（屏做）或铠装作为最后一层，试验时接地。6.2、4分相铅套（或铅套）电缆应依次将每一线芯接高压端，其他线芯相互连接并与金属套、屏藏或铠装（若有）一起接，或按单芯电缆并联接线。6.2.5在绝缘型护套试验时，试样的所有导体都应与金属套（屏蔽）和铠装（若有）相连接，并接至高压端的负极，而附加特殊电极《如水韬或石墨涤层)接至接地端。6.2.6对试样的金属套（解蔽）与铠装之间的内村层进行试验时，所有线芯都应与金属套（屏蔽）相连接，并接至试验电源的高压端，而铠装接至接地端。6. 3试验要求
6.3.1除非产品标准另有规定，试验应在（20士15)℃的环境温度下进行。试验时，试样的温度与周函环境温度之差应不超过士3℃。
6.3.2对试样施加电压时应从足够低的数值（不应超过相应产品标准所规定试验电压值40%）开始，以防止操作瞬变过程引起的过电压彩响；然后应慢慢地升高电压，以便能在仪表上准确读数，识也不应太设以免造成在接近试验电压时耐压时间过长。若试验电压值达到75%以上，以每秒2%的试验电压速率升压，通常能满足上述要求，将试验电压保持规定时闻后，然后切断充电电源，通过适当的电阻使回路电容、包括试样电容放电来消除电压。7试验结果及评定
GB/T 3048. 14—2007
7.1试样在施加相应规定的试验电压和持续时间内，无任何闪络微电，或者试验回路电流不随时间而增大，则应认为试样通过直流电压试验。如果在试验期间内出现电流急删增加，基至直流高电压发生器线路的开关跳间，耳试样求可能再次耐变同样的试验电压，则应认为试样已齿穿。7.2在对试样施加规定的试验电压下，其泄漏电流不超过相应标谁规定值，则应认为试样的泄漏电流试验合格。
7.3如果在试验过程中，试样的试验终端发生沿其表面闪络放电或内部击穿，允许另做试验终端，并再复进行试验，
7.4试验过程中因故停电后继续试验，除产品标难另有规定外，应重新计时。8注慈事项
B.1直流高压发生器应有快速过电流保护装置，以保证当试样击穿或试样端部或终端头发生沿其衰面闪络放电或内部击穿时能迅速切除试验电源。8.2直流高压端（包括直流高压发生器、测量装造和试样）与周围接地体之问应保持足够的安全距离：以防发生空气放电。试验区域周围应有可靠的安余措施，如金履接地翻拦，信号灯或安全督示标志。8.3试验区内应有接地电极，接地电阻应小于4，直流高压发生器的接地端和试样的接地端均应与接地电极可靠连接。
8.4与直流高压端（包括直流高压发生器、测盘装置和试样）近的易感应电荷的设备均应可靠接地8.5对电线电缆试样的直流耐压试验应于该试样的绝缘电阻测冠后实施，9试验记录
试验记录应详细记载下列内容；试验类型；
试样编号，试样型号、舰格：
试验日期，大气条件：
施州电压的数值和时间；泄漏电流值；试验中的异營现象，妩理和判断；f
试验设备及其校难有效期。
