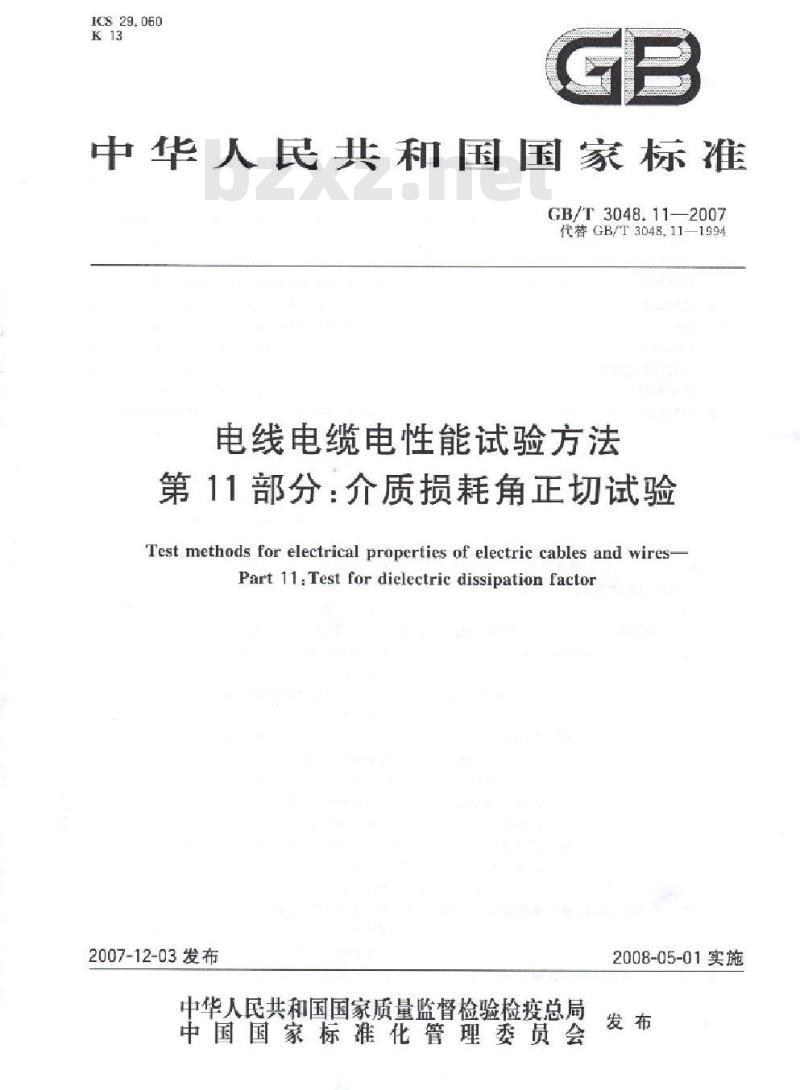

【国家标准(GB)】 电线电缆电性能试验方法 第11部分:介质损耗角正切试验

ICS 29.060
中华人民共和国国家标准
GB/T3048.11-2007
代替GB/T3048.11-1994
电线电缆电性能试验方法
第11部分：介质损耗角正切试验Test methods for electrical properties of electric cables and wires-Part 11.Test for dielectric dissipation factor2007-12-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施
GB/T3048.11—2007

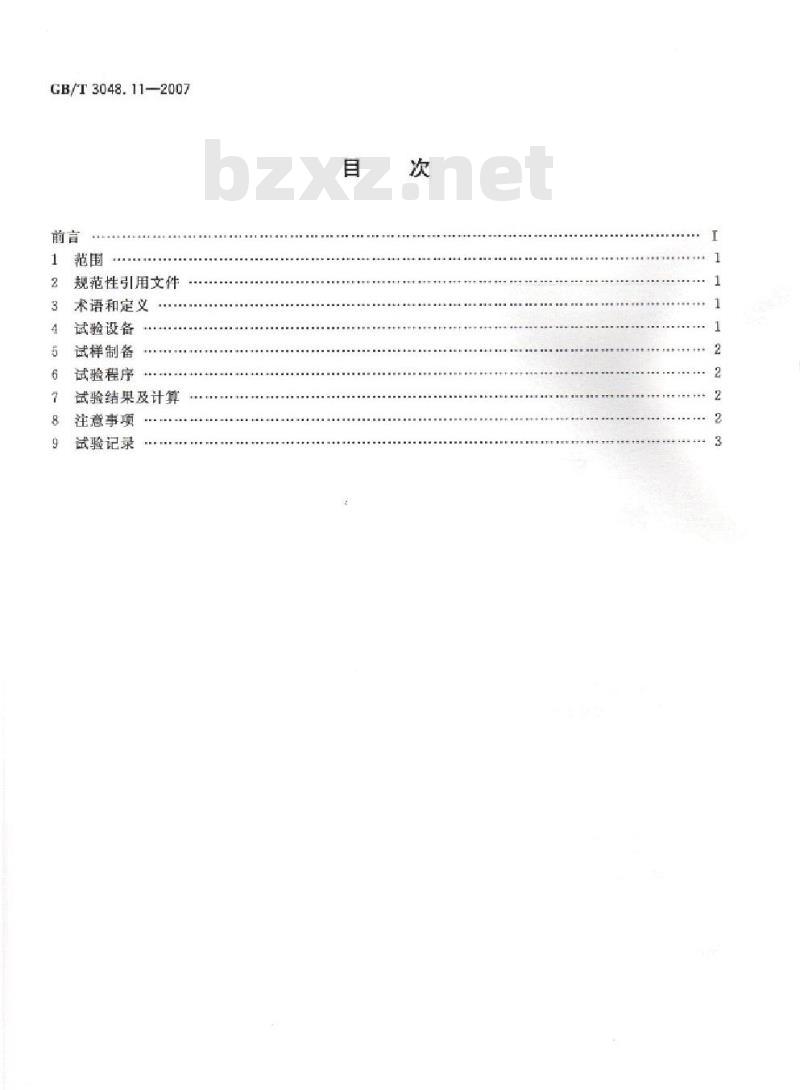

规范性引用文件
术语和定义
试验设备
试样制备
试验程序
试验结果及计算
注意事项
试验记录

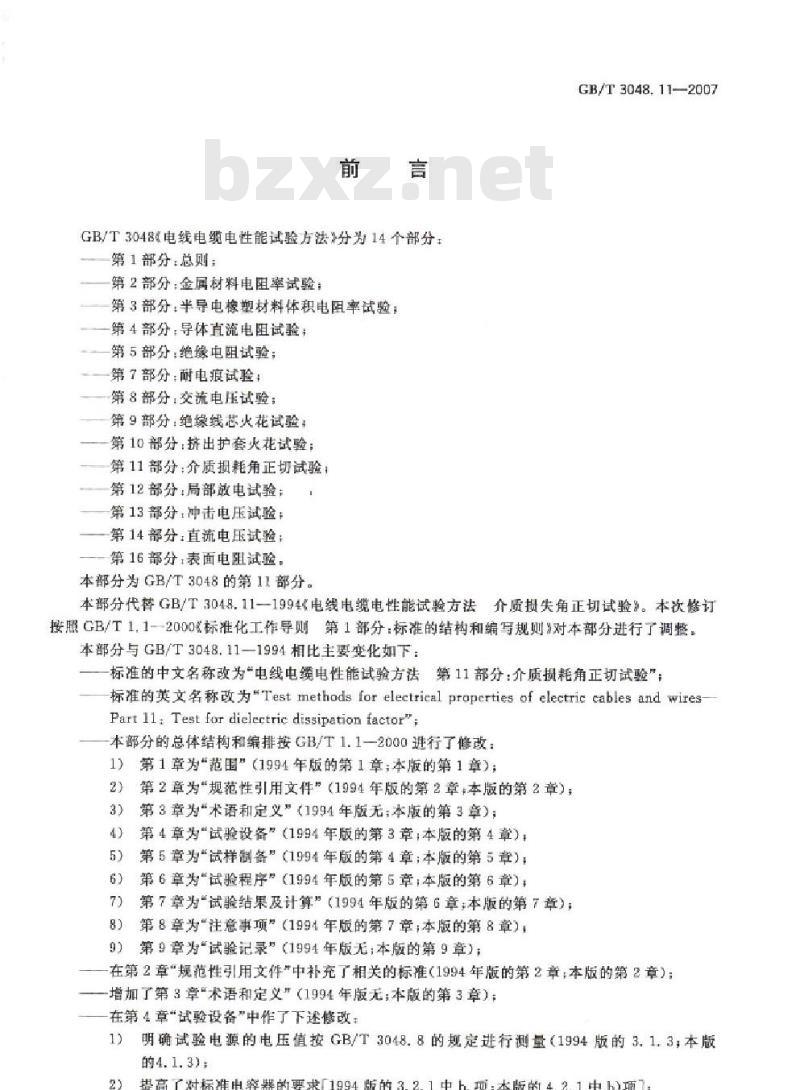

GB/T3048电线电缆电性能试验方法》分为14个部分：第1部分：总则：
第2部分：金属材料电阻率试验；第3部分：半导电橡塑材料体积电阻率试验；一第4部分：导体直流电阻试验；第5部分：绝缘电阻试验；
一第7部分：耐电痕试验：
一第8部分：交流电压试验；
第9部分，绝缘线芯火花试验：
第10部分：挤出护套火花试验；第11部分：介质损耗角正切试验；一第12部分：局部放电试验；
一第13部分：冲击电压试验：
第14部分：直流电压试验；
第16部分表面电阻试验。
本部分为GB/T3048的第11部分。GB/T3048.11—2007
本部分代替GB/T3048.11一1994电线电缆电性能试验方法介质摄失角正切试验。本次修订接照GB/T1.12000标准化工作导则第1部分：标准的结构和编写规则》对本部分进行了调整：本部分与GB/T3048.11—1994相比主要变化如下：标准的中文名称改为“电线电缆电性能试验方法第11部分：介质摄耗角正切试验”：标准的美文名称改为\Testmethodsforelectricalpropertiesofelectric cablesandwiresPart ll, Test for dielertric dissipation factor\一本部分的总体结构和编排按GB/T1.1一2000进行了修改：1）第1章为“范围”（1994年版的第1章；本版的第1章）；2）第2章为“规范性引用文件”（1994年版的第2章本版的第2章）；3）第3章为“术语和定义”（1994年版无；本版的第3章）；第4章为试验设备”（1994年版的第3章；本版的第4章）4）
第5章为“试样制备”（1994年版的第4章；本版的第5章）；5）
第6章为试验程序”（1994年版的第5章；本版的第6章），6
7）第7章为“试验结果及计算”（1994年版的第6章本版的第7章）；8）第8章为“注意事项”（1994年版的第7章：本版的第8章），9）第9章为“试验记录”（1994年版无；本版的第9章）；在第2章“规范性引用文件\中补充了相关的标准（1994年版的第2章：本版的第2章）：增加了第3章“术语和定义月（1994年版无；本版的第3章）：在第4章“试验设备”中作了下述修改：明确试验电源的电压值按GB/T3048.8的规定进行测量（1994版的3.1.3，本版12
的4.1.3）
2)提高了对标准电容器的要求[1994版的3.2.1中b.项；本版的4.2.1中b)项]；GB/T 3048.11—2007

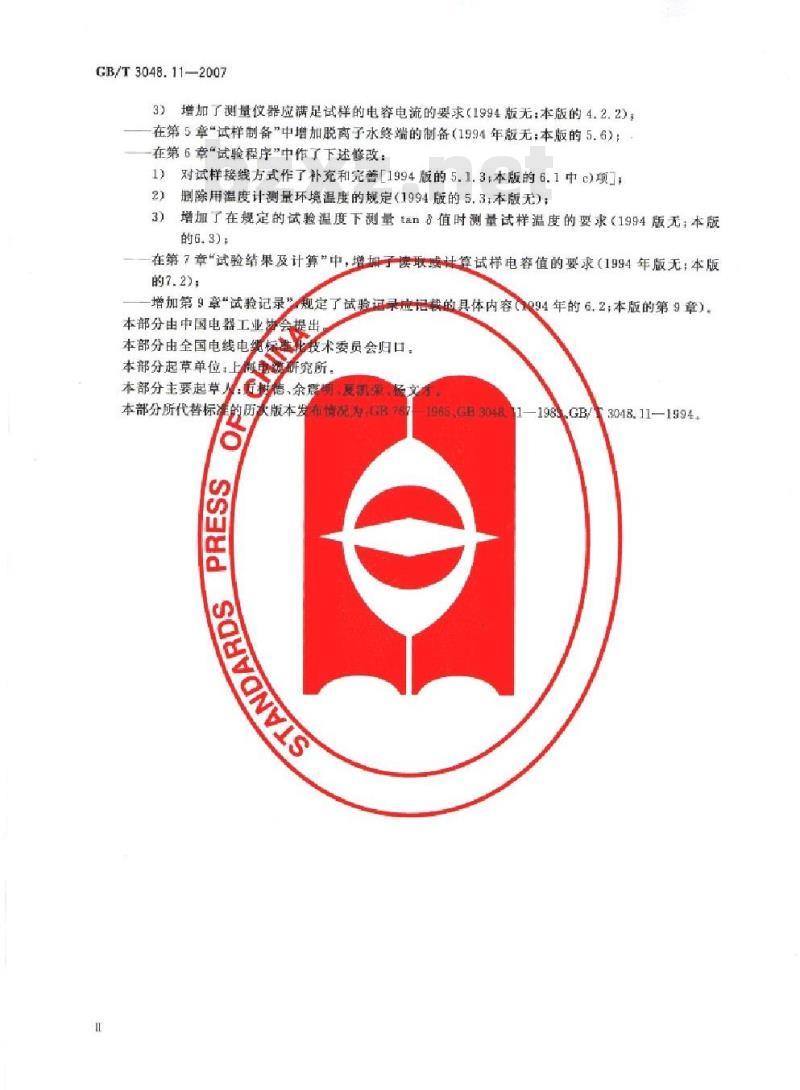

增加了测量仪器应满足试样的电容电流的要求（1994版无；本版的4.2.2)，3)
在第5章\试样制备中增加脱离子水终端的制备（1994年版无：本版的5.6）：在第6章“试验程序”中作了下述修改：1】对试样接线方式作了补充和完善[1994版的5.1.3：本版的6.1中c)项；2）
删除用温度计测量环境温度的规定(1994版的5.3，本版无)；增加了在规定的试验温度下测量tan8值时测量试样温度的要求（1994版无：本版3
的6.3），
在第7章“试验结果及计算”中，增加子遇取或计算试样电容值的要求（1994年版无；本版的7.2)；
增加第9章“试验记录”规定了试验记录应据载的具体内容（094年的6.2，本版的第9章）。本部分由中国电器工业
提出。
技术委员会归口。
本部分由全国电线电缆
群究所，
本部分起草单位：
意、余造明、夏凯荣，
本部分主要起草
的历天版本发布情况为CB
本部分所代替标准
1965.CB3048
1—198GB/3048.11—1994

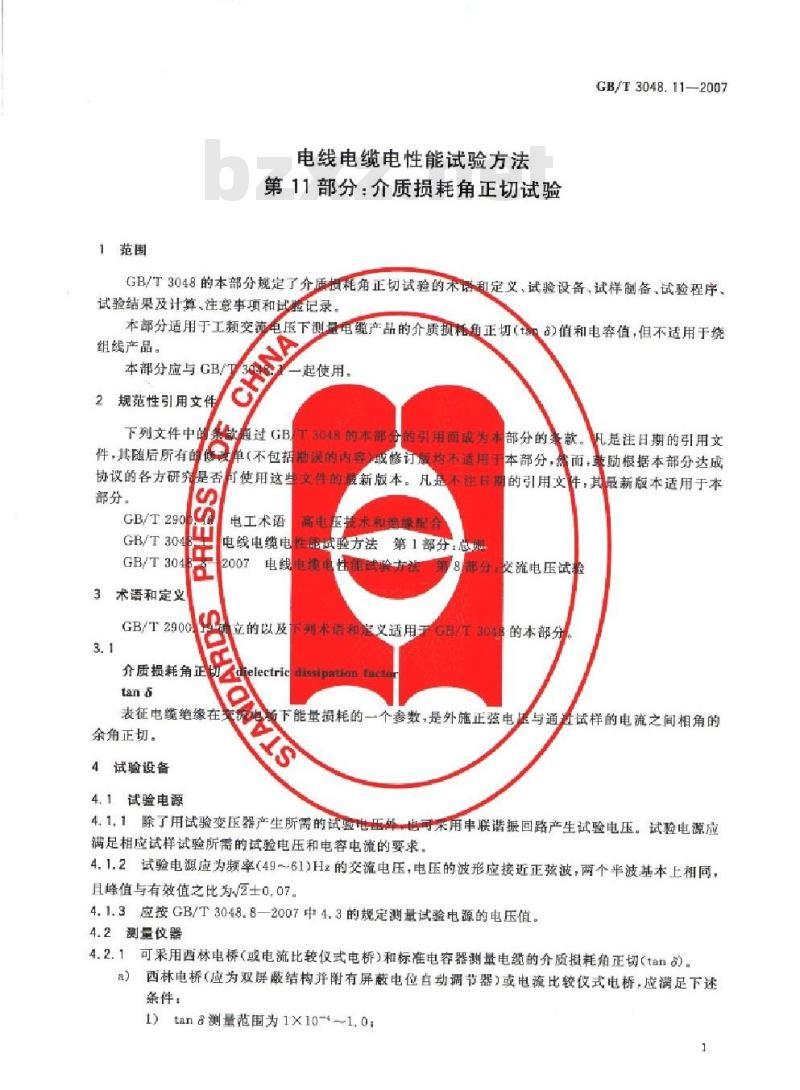

1范围
电线电缆电性能试验方法
第11部分：介质损耗角正切试验GB/T3048.11—2007
GB/T3048的本部分规定了介质损耗角正切试验的术语和定义，试验设备、试样制备、试验程序、试验结果及计算、注意事项和试监记录。本部分适用于工频交流电压下测量电缆产品的介质损耗角正切（的值和电容值，但不适用于绕NA
组线产品。
本部分应与GB/
规范性引用文件
下列文件中
通过GB
起使用。
304#的本部
件，其随后所有的
单（不包括助误的内穿
协议的各方研究是否
可使用这些
部分。
GB/T2909
电工术语
GB/T304
GB/T30d
3术语和定义
GB/T 2900
部分的整款。
的引用面成为本
凡是注日期的引用文
或修订版均不适用wwW.bzxz.Net
本部分，而，草励根据本部分达成不性目期的引用文牛其最新版本适用于本文件的
最新版本。凡是
支术和绝缘配件
生能试验方法第1部分：总则
电线电缆电
7电线电缆电性能试照
立的以及
下刻术语和
介质损耗角正
必适用
jelectric
Cdissipation Fact
表征电缆绝缘在
余角正切。
4试验设备
4.1试验电源
安流电压试发
GB/T3048的本部分
而下能量损耗的一个参数，是外施正弦电速与通量试样的电流之间相角的Is
4.1.1除了用试验变压器产生所需的试验电！也可术用串联谐振回路产生试验电压。试验电源应满足相应试样试验所需的试验电压和电容电流的要求。4.1.2试验电源应为频率（49～61)Hz的交流电压，电压的波形应接近正兹波，两个半波基本上相同，且峰值与有效值之比为/2士0.074.1.3应按GB/T3048.8—2007中4.3的规定测量试验电源的电压值。4.2测量仪器
4.2.1可采用西林电桥（或电流比较仪式电桥）和标准电容器测量电缆的介质摄耗角正切（tan)。西林电桥（应为双屏蔽结构并附有屏蔽电位白动调节器）或电流比较仪式电桥，应满足下述a)
条件：
1）tan8测量范围为1×10-4~1,0；1
GB/T 3048.112007
2）tan测量推确度为土0.05%士1×10-4。b）标准电容器的额定工作电压应大于相应试样所需的最高测试电压，并满足下述条件：1）电容量实测值的测量误差应不超过土0.05%：2)tan 1X10-5
4.2.2测量仪器应满足试样的电容电覆的要求，应选择合适的配件，否则会影响测量准确度，基至损伤测量仪器。
5试样制备
5.1应接产品标准规定选取试样的长度，但不得小于4m（不包括电缆终端）。5.2试样终端部分的长度和终端的制备方法，应能保证在规定的最高测试电压下不发生沿其表面闪络放电或内部击穿。
5.3，为了提高测量的准确度，可在被测试样的端部开切保护环，并将保护环接地。5.4充油或充气电缆试样的油压或气压应符合产品标准规定。5.5试样测量极对地应具有一定电阻值。5.6交联聚乙烯绝缘电力电缆可采用脱离于水终端。这时终端制备（包括开保护环）应按其技术说明书的规定进行。
6试验程序
6.1除产品标准中另有规定外，应按下列方式接线：日）单芯电缆，应将导体接高压端，金属套、屏鼓或附加电极接测量极b）分相铅套电缆，应依次将每一线芯接高压端，其他线芯相互连接并与金属套、屏鼓一起接至测量极：
e）多芯电缆，应依次将每一线芯接高压端，其他线芯相互连接并接至测量极：或每一线芯接高压极，其他载芯相互连接并与金属套、屏鼓一起接至测量。测量时还应将多芯电缆的铠装（若有)接至测量系统的保护电极或接地。6.2除产品标准另有规定外，试验一般均应在（20土15)℃的环境温度下进行。试样的温度与周围环境温度之差应不超过士3℃。
6.3按产品标准要求在规定的试验温度下测量tan3值时，可采用各种方法测量试样温度，但测量值与标准规定值之差应不超过土3℃，6.4测量时应从较低值（不应超过产品所规定的测试电压值的40%）开始将电压缓慢平稳地升至规定的试验电压值（电压偏差应不超过规定值的土3%），然后进行电桥平衡（检流计灵数度应从最低值开始）。测量结束后，将检流计灵橄度调至最低值，并应迅速降压至低于所规定的试验电压的40%，然后再切断电源。
7试验结果及计算
7.1接试验所采用测量电桥的型式，直接读数或计算试样的tan值。7.2按试验所采用测量电桥的型式，直接读数或计算试样的电容值。8注意事项
8.1试验区周围应有可靠的安全措施，试验区内应有接地极，其接地电阻应小于40，试验设备，测量系统的接地端和试样的接地端应与接地极可靠连接。8.2测量前试样应先经过工频交流耐受电压试验，即在试样上施加测量tan8时所需的最高测试电压有效值，试样不应有任何异常现象。2
GB/T3048.11—2007
标准电容器和试样与测量仪器之间的连接线，应采用满足测量仪器要求的相同规格和长度的屏敲8.3
电缆。
试验记录
试验类型：
试样编号，试样型号、规格；
试验日期、大气条件、试验时温度和相对湿度；测量电桥和标准电容器的型号：测量时所施加的试验电压有效值，试样的tan值和电容值：试验中的异常现象及处理：
测试设备及其校准有效期。
