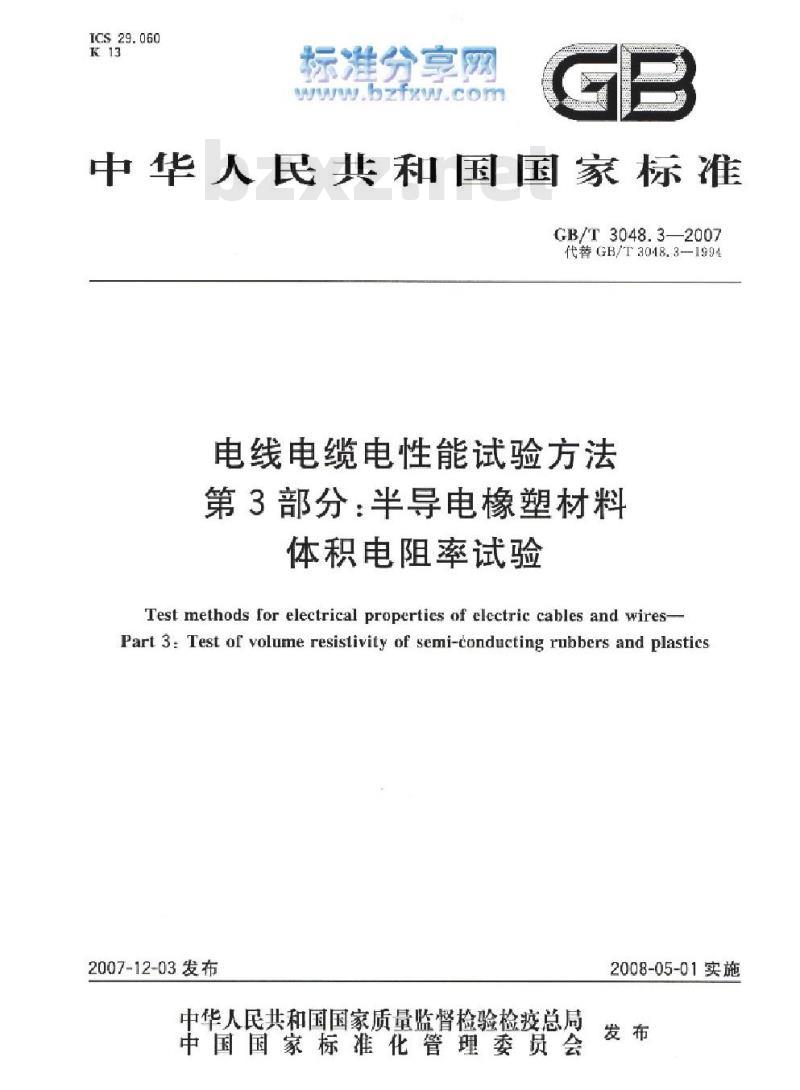

中华人民共和国国家标准
GB/T3048.32007
代警GB/T3048.3—1994
电线电缆电性能试验方法
第3部分：半导电橡塑材料
体积电阻率试验免费标准下载网bzxz
Test methods for electrical properties of elcctric cables and wires-Part 3: Test of volume resistivity of semi-conducting rubbers and plastics2007-12-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施

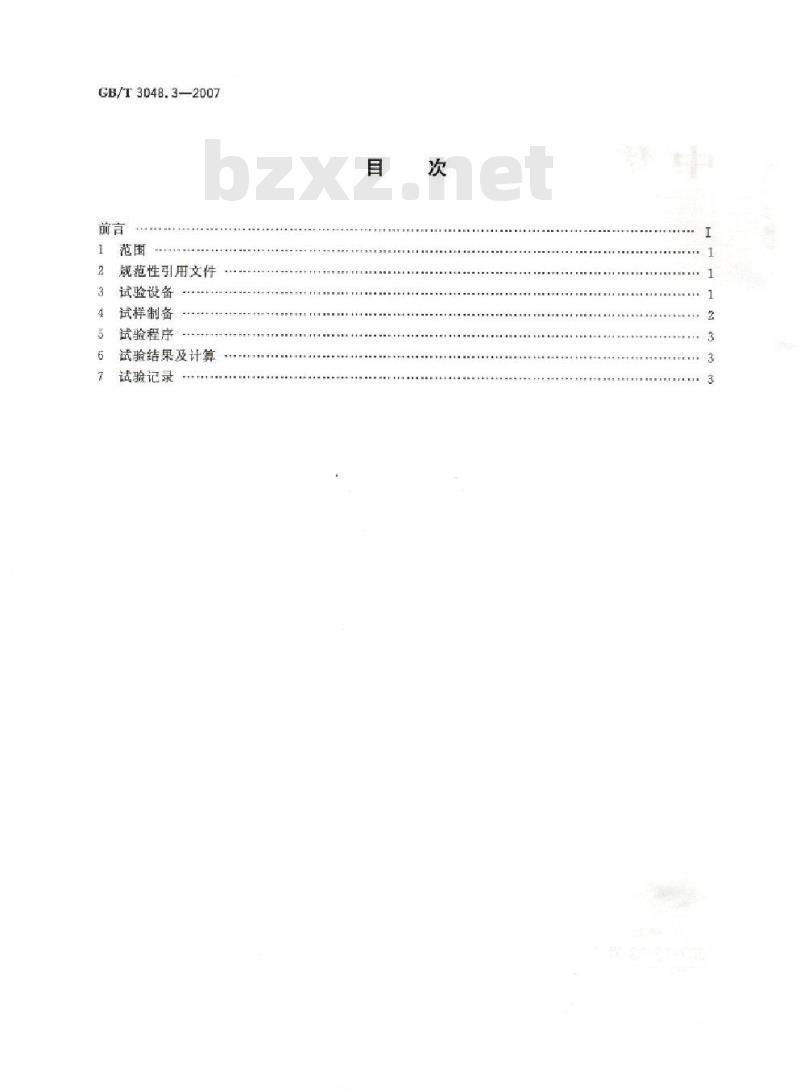

GB/T3048.3—2007
规范性引用文件
试验设备
试样制备
试验程序
试验结果及计算
试验记录
-........

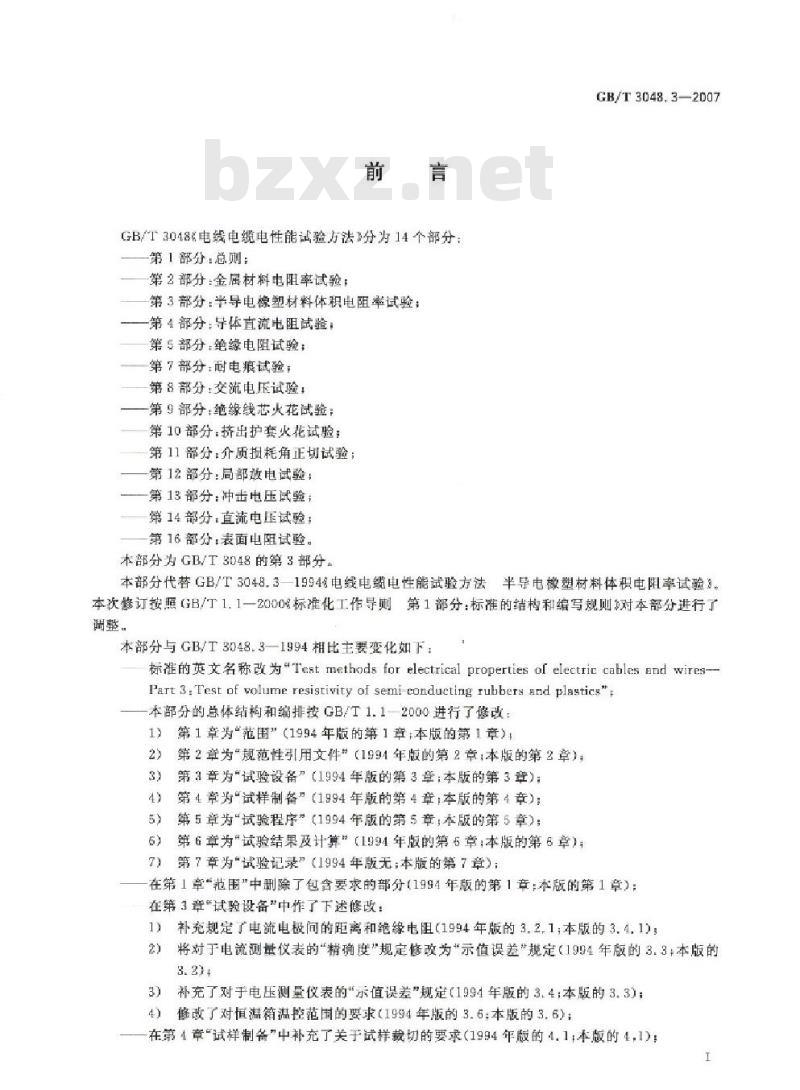

GB/T3048电线电缆电性能试验方法》分为14个部分：第1部分：总则；
第2部分：金届材料电阻率试验：第3部分：半导电像塑材料体积电阻率试验；一第4部分：导体直流电阻试验：第5部分，绝缘电阻试验：
第7部分：耐电痕试验；
第8部分：交流电压试验：
第9部分：绝缘线芯火花试验：
第10部分：挤出护套火花试验：第11部分：介质损耗角正切试验；第12部分：局部放电试验；
第13部分：冲击电压试验：
第14部分：直流电压试验：
第16部分：表面电阻试验。
本部分为GB/T3048的第3部分。
GB/T3048.3—2007
本部分代替GB/T3048.3—19948电线电缆电性能试验方法半导电橡塑材料体积电阻率试验。本次修订按照GB/T1.1一2000%标准化工作导则第1部分：标准的结构和编写规则3对本部分进行了谢整。
本部分与GB/T3048.3—1994相比主要变化如下，标准的英文名称改为“Test methods forelectrical propertiesof electric cables and wires-Part 3.Test of volume resistivity of semi-condueting rubbers and plastics\:本部分的总体结构和缩排按GB/T1.1-2000进行了修改：1）第1章为“范围”（1994年版的第1章本版的第1章），第2章为“规范性用文件”（1991年版的第2章；本版的第2章）22
第3章为“试验设备”（1994年版的第3章；本版的第3章）；3）
第4章为试样制备”（1994年版的第4章，本版的第4章）；第5章为“试验程序”（1994年版的第5章本版的第5章）：5）
第6章为试验结果及计算\（1994年版的第6章；本版的第6章）；6）
第7章为试验记录”（1994年版无：本版的第7章）；在第1章“范围”中删除了包含要求的部分（1994年版的第1竞：本版的第1章）：在第3章\试验设备\中作了下述修改：1）补充规定了电流电极间的距离和绝缘电阻（1994年版的3.2.1；本版的3.4.1)；2）将对于电流测量仪表的“精确度\规定修改为\示值误差\规定（1994年版的3.3本版的3.2)+
3）补充了对于电压测量仪表的”示值误差”规定（1994年版的3.4；本版的3.3)；4）修改了对恒温箱温控范国的要求（1994年版的3.6；本版的3.6)：在第4章“试样制备”中补充了关于试样裁切的要求（1994年版的4.1本版的4,1）：1
GB/T 3048.3-2007
在第5章“试验程序”中作了下述修政：1）补充了采用电流换向法的内容（1994年版的5.3,5.4；本版的5.3)；修政了试样重复测量两款的表述（1994年版的5.5；本版的5.4)；2
3）增加了工作温度”体积电阻率的试验（1994年版无；本版的5.6)；在第6章“试验结果及计算\中，对公式作了表达方式的修改（1994年版的6.1；本版的6.1)；增加第7章“试验记录”，规定了试验记录应记载的具体内容（1994年版无；本版的第7章）。本部分由中国电器工业协会提出。本部分自全国电线电缆标准化技术委员会归日，本部分起草单位：上海电缆研究所本部分主要起草人万树德，
震明、夏凯革、朱中柱、金标义。CHINA
本部分所代替标准的历版
本发布情说为：GB3048.3-198%GB/T48.3—1994。do
1范围
电线电缆电性能试验方法
第3部分：半导电橡塑材料
体积电阻率试验
GB/T3048的本部分规定半导电橡塑验结果及计算和试验记录
本部分规定的试验
大于10°n*cm
本部分应与GB
2规范性引用文
下列文件中间象学
通过GB/
其随后所有的修
各方研究是否可
GB/T 304
3试验设备
不包括期识
生些文件的
GB/T 3048.32007
科电阻率试验的试验设备，试样制备、试验程序、试广测量电线电缆用橡皮和塑料半导电材料的体积电阻率，测蛋范固不分的条款，凡是注日期的引用文件，部分的引用面成为本部
348的本
电线电缆电
测量系统的
原理图如圈
直统电源：
绝绿板：
试祥：
电流电极：
电位电械：
电压表：
电统表
修订版均不适片
分，然而，鼓局根携本部分达成协设的本部
最不谁自期的享
图1测量系统原理图
其最新版卡适用于本部分。
GB/T3048.3—2007
3.1直流电源
直流电源应能调整到试样两个电位电极之间的功率损耗不大于0.1W，其对地绝缘电阻应不小于100
3.2电流表
测量电流仪表的示值误差应不超过土1%。3.3电压表
电压表输人阻抗应不小于10°：可采用静电电压表、真空管电压表或数字电压表；电压表输入端的对地绝缘电阻应大于103n。测蛋电压仪表的示值误差应不超过士1%。3.4电极
3.4.1电流电极：用黄铜或不锈钢制成的夹状电极，长度应不小于试样宽度，与试样的接触宽度约为5mm。
电流电极之间距高应为（100土1)mm，它们之间的绝缘电阻应大于10n。3.4.2电位电极：用不锈钢制成，如图2长度应不小于试样宽度，高度为15mm，其与试样接触部分的项端应其有半径不大于0.5mm的圆角两个测量极间的距离为20mm，误差应不超过土2%，测量极间的绝缘电阻应大于102。电位电极沿试样宽度的压力约为65N/m单位为毫米
1—绝缘！
2不锈钢电摄。
3.5绝缘板
电投长牌
图2电位电极
绝缘板的绝缘电阻率应不小于10\n·cm，装在电流电极上的试样安放在该绝缘板上。3.6恒温箱
恒温箱的温度控制范围应为（70士1)℃。4试样制备
4.1每次试验应至少准备尺寸相同的试样3个，试样应为长方形，长度为110mm，竞度为50mm，厚度为2mm或4mm：厚度应沿试样长度大致等距离测量6点，计算取其平均值，每一点的测量值与平均值之差感不超过主5站
试样可用刀片或冲模裁初，但必领注意尽量使变形减少到最低程度，因为变形会影响电阻值4.2试样表面应清洁，必要时，可用白土接水轻换试样表面，再用蒸留水冲洗干净，然后放在空气中干燥，擦洗时不得损伤试样表面，不允许用对试样有腐链或落胀作用的有机露剂清洗试样。4.3硫化或塑化成型的试样应至少放置16h后才能用于试验，但最长效置时间不能超过28d。用作对比试验的式择成尽可能其有相同的放苦时间，5试验程序
GB/T3048.3—2007
5.1在试样的两端装上电流电板，放置在绝缘板上，并用恒温箱在（70士1）℃的温度下加热2h5.2加热后，将试样、电流电极和绝缘板原样取出，在温度为（23士2)、相对湿度为（50土5)%的环境条件下放置16h。
5.3放上电位电板，电板与试样接触的刀口应垂直于电流流动方向任何一端电位电极与电流电极之间距离应不小于20mm。接通电流，在充电1min后读取电流利电压读。应注意消除由于接触电势引起的测量误差。可采用电流换向法+读取一个正向读数和一个反向读数，取算术平均值。5.4同一试样上按5.3的要求重复测量两次，每测量一次，移动一次电位电极。以测定整个试样长度上电压分布的情况，联算术平均值。5.5除产品标准另有规定外，测量应在与试样环境条件化处理相同的条件下进行。5.6测量半导电像塑材料在工作温度（90℃或其他温度）下体积电阻率的试验程序应由供需双方另行商定。
6试验结果及计算
6.1用公式(1)计算每个试样的体积电阻率：O
试样的体积电阻率，单位为欧厘米(n·em)；电压读数平均值，单位为优（V)；U-
试样宽度，单位为厘米（cm）：试样平均厚度，单位为厘米（cm）电流读数平均值，单位为安（A)：与试样接触的两个电位电极之间的距离，单位为厘米（cm）。半导电材料体积电阻率取计算出的3个试样体积电阻率的中间值。试验记录
试验记录中应详细记载下列内容：试验类型：
试样编号，试样型号、规格：
试验目期和测试时的温度、湿度：d
测量的电阻值或电压电流读数；e)
试样的厚度：
试样的体积电阻率：
测试设备及其校准有效期。
