【机械行业标准(JB)】 阀门零部件 高压盲板

ICS23.060
备案号：231842008

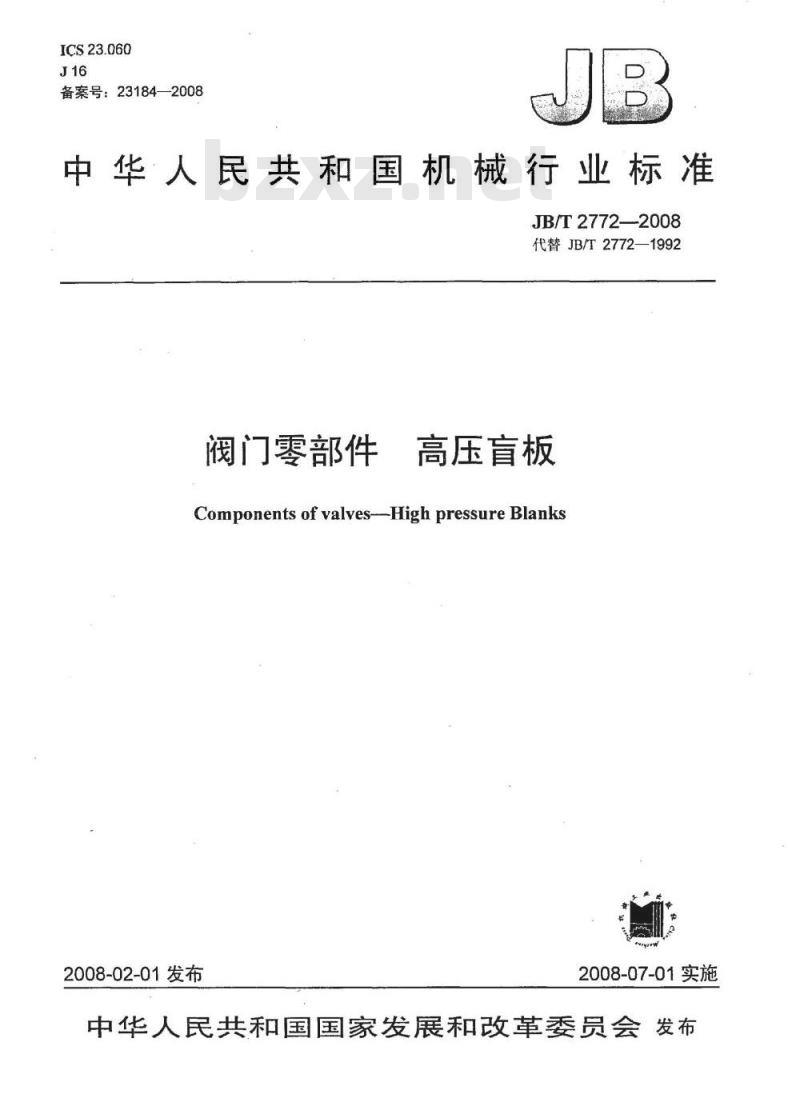

中华人民共和国机械行业标准
JB/T2772—2008
代替JB/T2772—1992
阀门零部件
高压盲板
Componentsofvalves-HighpressureBlanks2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

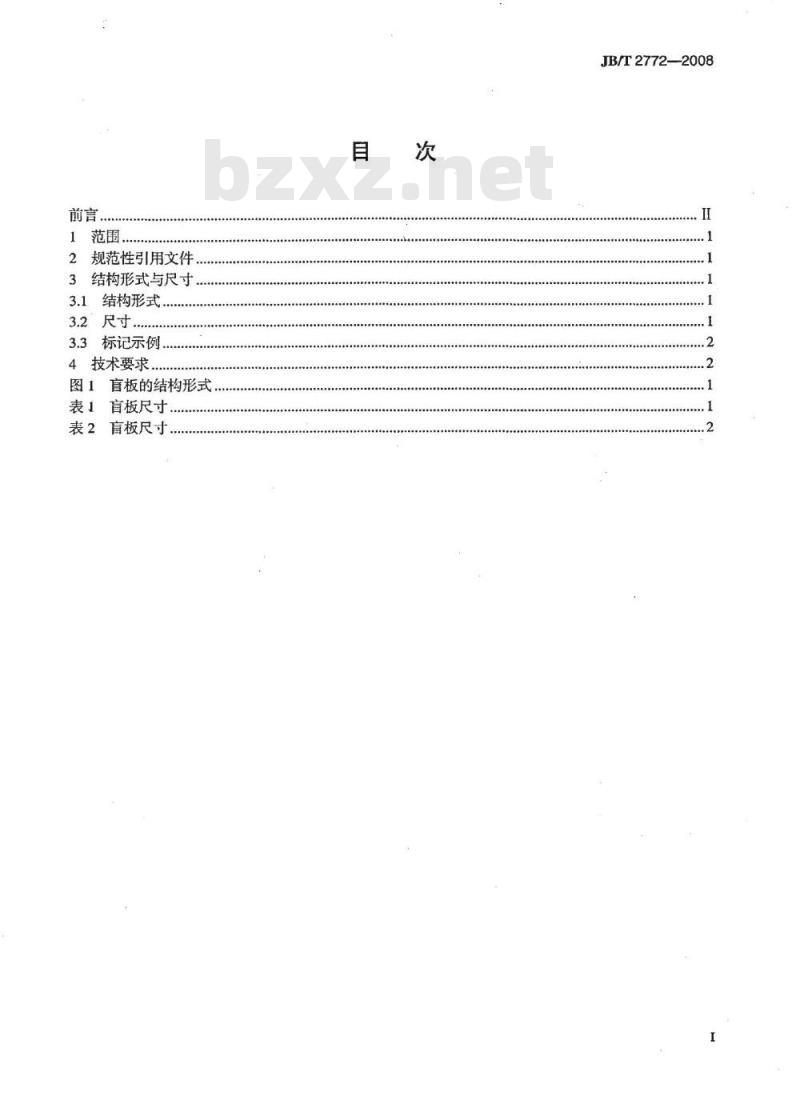

1范围，
2规范性引用文件，
3结构形式与尺寸
3.1结构形式
3.2”尺寸
3.3标记示例
4技术要求
图1盲板的结构形式
表1盲板尺寸.
表2盲板尺寸
JB/T2772-—2008
JB/T2772—2008

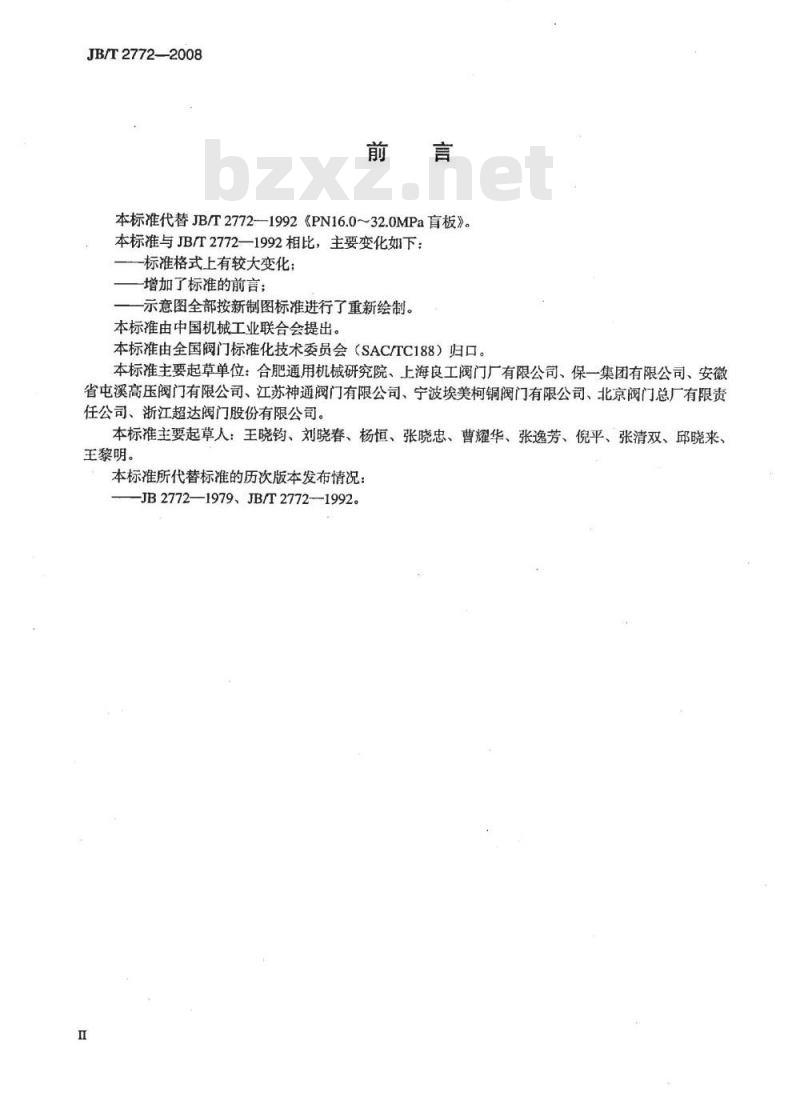

本标准代替JB/T2772—1992《PN16.032.0MPa盲板》。本标准与JB/T2772—1992相比，主要变化如下：-标准格式上有较大变化
增加了标准的前言；
-示意图全部按新制图标准进行了重新绘制。本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会（SAC/TC188）归口。本标准主要起草单位：合肥通用机械研究院、上海良工阀门厂有限公司、保一集团有限公司、安徽省屯溪高压阀门有限公司、江苏神通阀门有限公司、宁波埃美柯铜阀门有限公司、北京阀门总厂有限责任公司、浙江超达阀门股份有限公司。本标准主要起草人：王晓钧、刘晓春、杨恒、张晓忠、曹耀华、张逸芳、倪平、张清双、邱晓来、王黎明。
本标准所代替标准的历次版本发布情况：-JB2772—1979、JB/T2772—-1992。1范围
阀门零部件高压盲板
JB/T2772—-2008

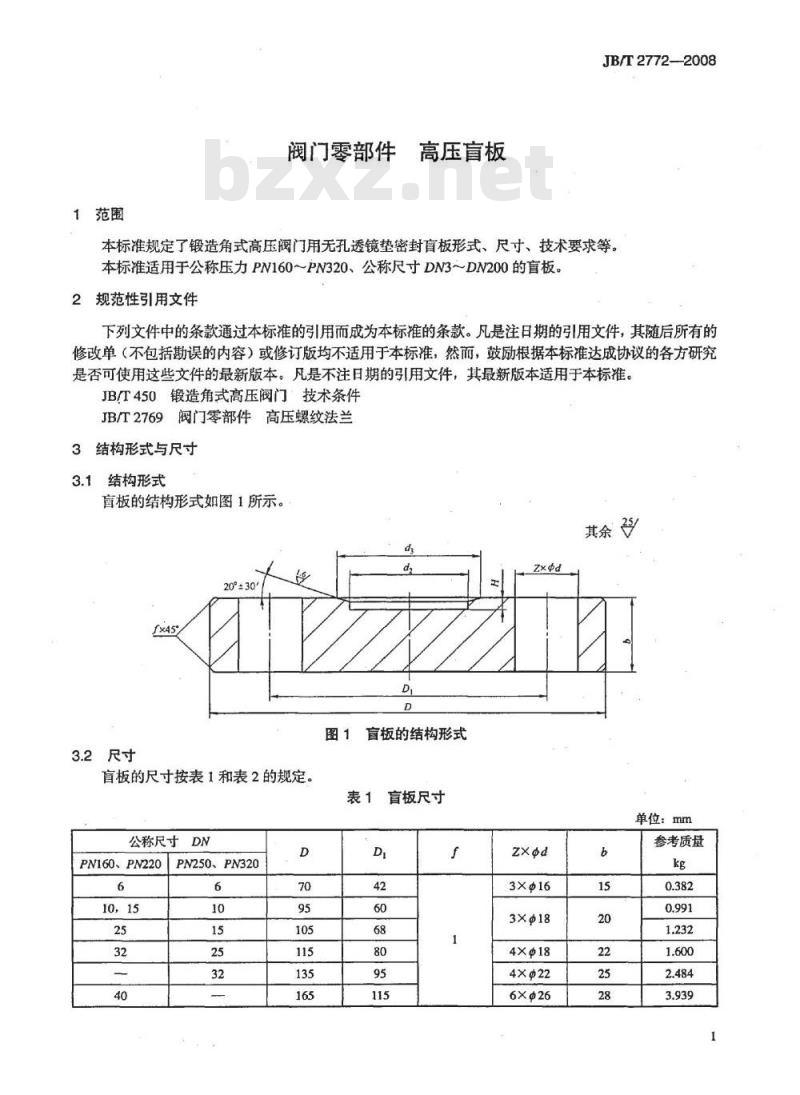

本标准规定了锻造角式高压阀门用无孔透镜垫密封盲板形式、尺寸、技术要求等。本标准适用于公称压力PN160～PN320、公称尺寸DN3～DN200的盲板。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T450锻造角式高压阀门技术条件JB/T2769阀门零部件高压螺纹法兰3结构形式与尺寸
3.1结构形式wwW.bzxz.Net
盲板的结构形式如图1所示。
20°±30
3.2尺寸
盲板的尺寸按表1和表2的规定
盲板的结构形式
公称尺寸DN
PN160、PN220PN250、PN320
10，15
盲板尺寸
单位：mm
3×@16
3×@18
4×@18
4×@22
参考质量
JB/T2772—2008
公称尺寸DN
PN160、PN220PN250、PN320
公称尺寸
标记示例
PN160、PN220
外径200mm，厚40mm的盲板：
盲板200×40JB/T2772
技术要求

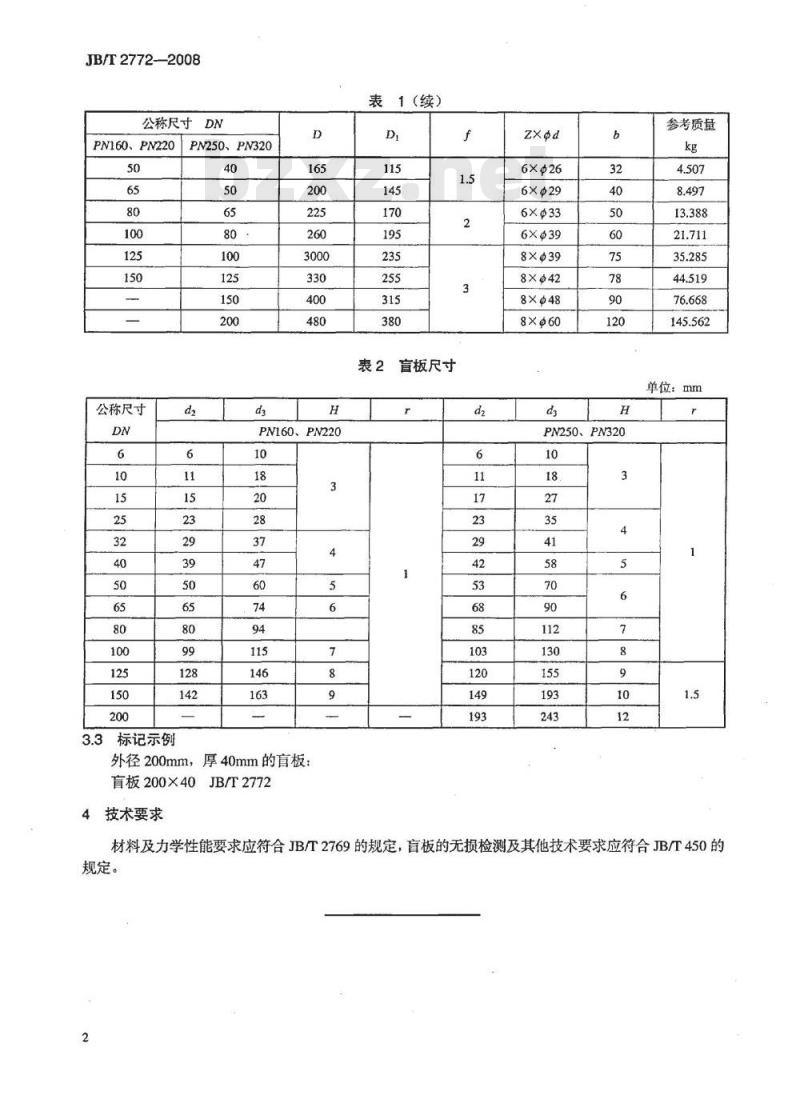

表1（续）
盲板尺寸
8×@48
PN250、PN320
参考质量
单位：mm
材料及力学性能要求应符合JB/T2769的规定，盲板的无损检测及其他技术要求应符合JB/T450的规定。
中华人民共和国
机械行业标准
阀门零部件高压盲板
JB/T27722008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.25印张·8千字2008年6月第1版第1次印刷
定价：8.00元
书号：15111·9109
网址：http：//cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
