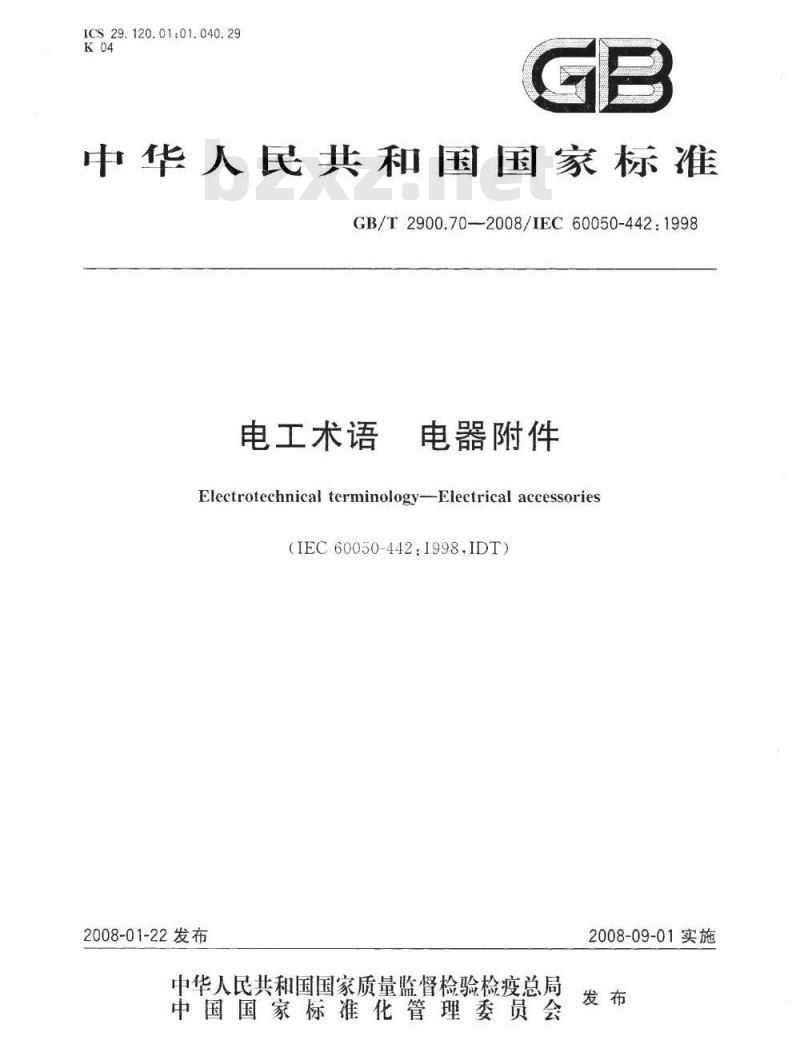

ICS29.120.01;01.040.29
中华人民共和国国家标准
GB/T2900.70-2008/IEC60050-442:1998电工术语
电器附件
Electrotechnical terminology--Electrical accessories（IEC60050-4421998.IDT）
2008-01-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施
GB/T2900.70-2008/1EC60050-442:1998前言
电器附件术语
通用术语
电缆管理系统
插头和插座
开关·
家用断路器和类似设备：
连接器件
器具耦合器
安装盒
中文索引
英文索引
GB/T2900.70--2008/IEC60050-442：1998本部分是GB/T2900的第70部分，等同采用IEC60050-442：1998《国际电T词汇电器附件》。
本部分中术语条目编号与IEC60050-442：1998保持一致第442部分：
本部分代替GB/T10964一1988《电工术语电器附件、控制器和保护器》中电器附件部分。本部分由全国电工术语标准化技术委员会（SAC/232)提出。本部分由全国电工术语标准化技术委员会、全国电器附件标准化技术委员会共同归口。本部分起草单位：广州中器科学研究院、全国电器附件标准化技术委员会、全国电工术语标准化技术委员会、奇胜电器（惠州）工业有限公司、杭州鸿雁电器公司、上海电器科学研究所、广州日用电器检测所、上海电动工具研究所。
本部分主要起章人：罗怀平、赖静、杨美、主可健、谢松桂、周积刚、蔡军、张玮昌。1范围

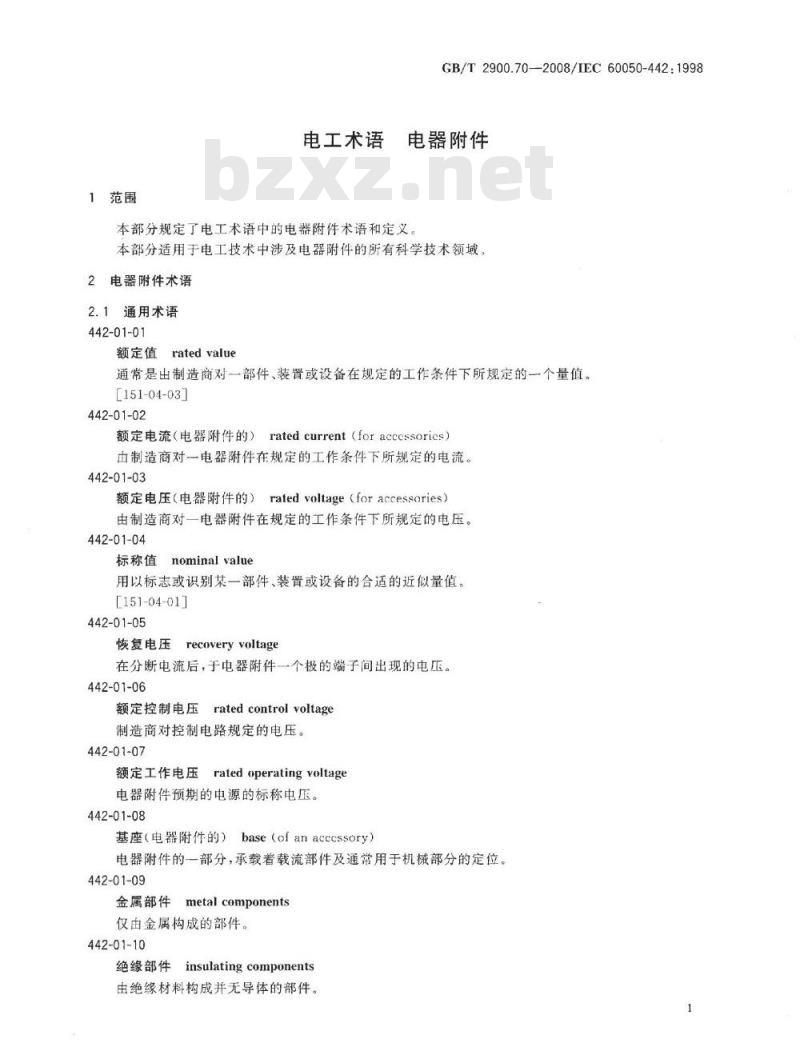

电工术语
GB/T2900.70-2008/IEC60050-442:1998电器附件
本部分规定了电工术语中的电器附件术语和定义。本部分适用手电工技术中涉及电器附件的所有科学技术领域2电器附件术语
2.1通用术语
442-01-01
额定值ratedvalue
通常是出制造商对一部件、装置或设备在规定的工作条件下所规定的一个量值。［151-04-03]
442-01-02
额定电流（电器附件的）ratedcurrent（foracccssorics）由制造商对一电器附件在规定的工作条件下所规定的电流。442-01-03
额定电压（电器附件的）ratedvoltage（foraccessories）电制造商对一电器附件在规定的工作条件下所规定的电压。442-01-04
标称值nominalvalue
用以标志或识别某一部件、装置或设备的合适的近似量值。［[151-04-01]
442-01-05
recovery voltage
恢复电压
在分断电流后，于电器附件一个极的端子间出现的电压。442-01-06
rated control voltage
额定控制电压
制造商对控制电路规定的电压。442-01-07
ratedoperatingvoltage
额定工作电压
电器附件预期的电源的标称中压。442-01-08
基座（电器附件的）base（ofanacccssory电器附件的一部分，承载着载流部件及通常用于机械部分的定位。442-01-09
金属部件metalcomponents
仅由金属构成的部件。
442-01-10
绝缘部件insulatingcomponents由绝缘材料构成并无导体的部件。1

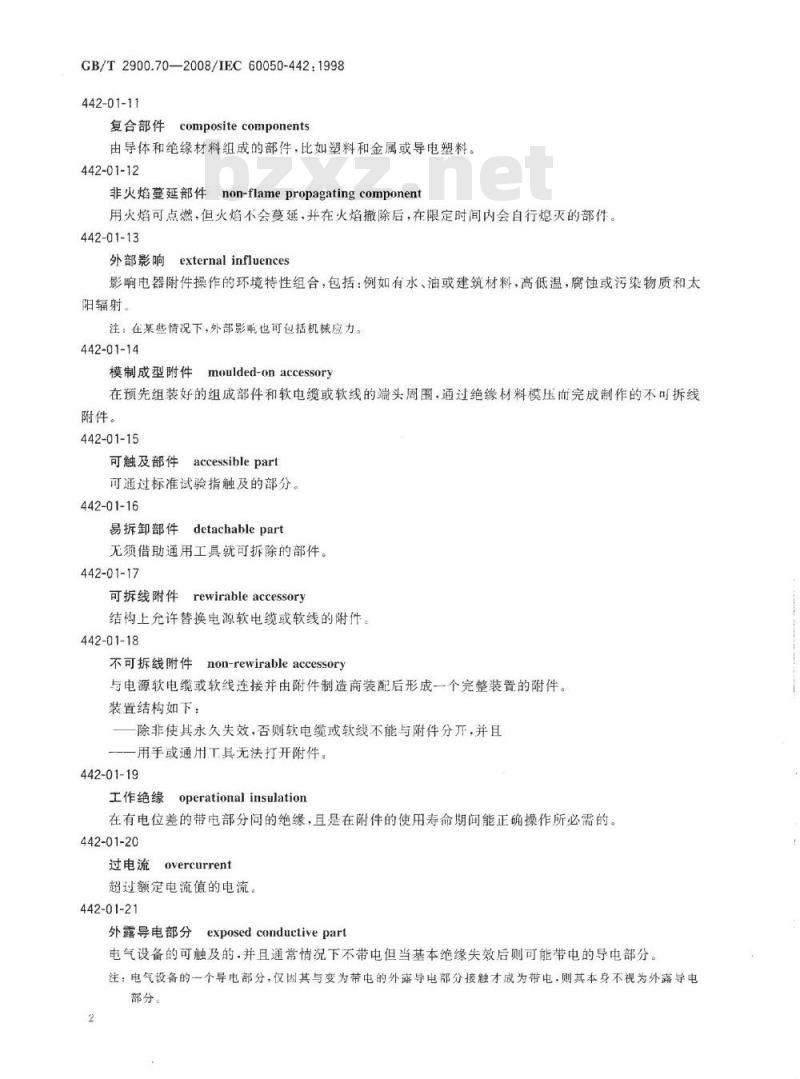

GB/T2900.70-—2008/IEC60050-442:1998442-01-11
复合部件compositecomponents
由导体和绝缘材料组成的部件，比如塑料和金属或导电塑料。442-01-12
non-flamepropagatingcomponent非火焰蔓延部件
用火焰可点燃，但火焰不会蔓延，并在火焰撤除后，在限定时间内会自行熄灭的部件。442-01-13
外部影响external influences
影响电器附件操作的环境特性组合，包括：例如有水、泊或建筑材料，高低温，腐蚀或污染物质和太阳辐射。
注：在某些情况下，外部影瞻也可包括机械应力。442-01-14
moulded-onaccessory
模制成型附件
在预先组装好的组成部件和软电缆或软线的端头周围，通过绝缘材料模压而完成制作的不可拆线附件。
442-01-15
可触及部件accessiblepart
可通过标准试验指触及的部分。442-01-16
易拆卸部件detachablepart
无须借助通用工具就可拆除的部件。442-01-17
可拆线附件rewirableaccessory结构上允许替换电源软电缆或软线的附件。442-01-18
不可拆线附件
non-rewirableaccessory
与电源软电缆或软线连接并由附件制造商装配后形成一个完整装置的附件装置结构如下：
除非使其永久失效，否则软电缆或软线不能与附件分开，并且一用手或通用工具无法打开附件。442-01-19
工作绝缘
operational insulation
在有电位差的带电部分问的绝缘，且是在附件的使用寿命期间能正确操作所必需的。442-01-20
过电流
overcurrent
超过额定电流值的电流。
442-01-21
外露导电部分
exposedconductivepart
电气设备的可触及的.并且通常情况下不带电但当基本绝缘失效后则可能带电的导电部分。注：电气设备的一个导电部分，仅因其与变为带电的外露导电部分接触才成为带电，则其本身不视为外露导电部分。
442-01-22
温升temperaturerise
GB/T2900.70—-2008/IEC60050-442:1998装有外壳（如果有的话）条件下，电器附件中有关的部分，在试验规定的负载情况下测量的温度与该附件安装或使用的位置周围的空气温度之差。442-01-23
接地故障电流earthfaultcurrent由于绝缘失效而流向大地的电流442-01-24
对地泄漏电流
earth leakage current
在无绝缘失效的情况下，从装置的带电部分流向大地的电流。442-01-25
信号指示器
signalindicator
与附件相联结从视觉上显示电路状况的指示器。442-01-26
非制备导线
unprepared conductor
已经切割好的、并且为了插人夹紧件而剥除了绝缘层的导线注：将导线整形得便于导人夹紧件，或捻合导线的多股绞线以加强端部，这样的导线认为是非制备导线442-01-27
制备导线preparedconductor
端部配有端环、端头、电缆接线片等的导线。442-01-28
污染pollution
任何会引致绝缘体的介电强度或表面电阻率永久性降低的外来固体、液体或气体杂质。注：暂时性状态的电离气体不被认为是污染442-01-29
微环境
micro-environment
紧靠所考虑的电气间隙和爬电距离周围的环境条件，不包括附件正常工作时自身产生的污染。注：是體电距离和电气间隙的微环境·而不是附件的坏境·决定了对绝缘的彰响。它可以比附件的环境更好或更坏。
442-01-30
洁净状态cleansituation
没有污染或只是发生干燥、非导电性的污染，且不会对绝缘性能产生任何影响的状态。442-01-31
正常状态normalsituation
通常仅出现非导电性的污染，但偶而也会因蒸汽冷凝造成暂时性导电的状态。442-01-32
脏状态dirty situation
有导电性污染存在，或出现干的、非导电性的、但估计会出于蒸汽冷凝变成导电性的污染的状态。442-01-33
插头的联锁interlockofaplug
种装置，可以是电气或机械的，用于防止插头在与插座或连接器正常连接前带电；而且能防止插头在带电时被拔出，或能使插头在分离前断电。3
GB/T2900.70—2008/IEC60050-442:1998442-01-34
X型连接typeXattachment
不借助专用工具能用非制备的软线更换原来的软线的连接方式。442-01-35
Y型连接typeYattachment
借助于通常只有制造厂或其代理商才备有的专用工具方能更换软线的连接方式。注：这种连接方式既可采用普通软电缆和软线也可采用专用软电缆或软线。442-01-36
Z型连接typeZattachment
不破坏附件的完整性就不可能更换软电缆和软线的连接方式。442-01-37
externalconductorbzxZ.net
外连导线
一部分在附件外的任何电缆、软电缆、软线、线芯或导体，注：此种导线可以作为电源线，或同一个附件各分离部件间的连接线·也可以是固定布线的部分。442-01-38
内装导线integratedconductor
附件内部的导线，或用以永久性连接附件的端子或端头的导线。442-01-39
内连导线internalconductor
完全处于器具或设备内部的任何电缆、软电缆、软线、线芯或导体，既非外连导线，也非内装导线。442-01-40
带电部件livepart
处于正常使用时带电的导体或导电部分。包括中性导体，但按惯例不包括保护中性（PEN)导体。注：此概念并不必然包含电击危险。442-01-41
电痕化tracking
固体绝缘材料表面因局部放电逐渐形成导电或部分导电通路的退化过程。［212-01-42]
注：电痕化通常由于表面污染引起。442-01-42
耐电痕化指数
prooftrackingindex
材料在专门的检测条件下能耐受住而不起痕的电压所得数值用伏特来表示。［212-01-45]］
442-01-43
热切断器thermal cut-out
种温度感应控制装置，可在异常操作的情况下自动断开电路，该装置无供用户调节的机构。442-01-44
电流切断器currentcut-out
-种电流感应控制装置，可在异常操作的情况下自动断开电路。该装置无供用户调节的机构。442-01-45
自由脱扣机构trip-freemechanism-种机构，其设计为既不能由复位机构阻止或预先防止其分闸，也不能在持续超限的温度或电流下防止触头分开或保持闭合。
442-01-46
开关器件switchingdevice
GB/T2900.70--2008/IEC60050-442:1998种设计用于接通和分断单回路或多回路电流的电器装置。442-01-47
预期电流prospectivecurrent
当开关器件和过电流保护装置（如果有的话）中的每一个主电流通路被阻抗可忽略的导体代替时，在电路中可能流过的电流。
注意一
442-01-48
预期电流可以用与实际电流一样的方法描述，例如有：预期分断电流、预期峰值电流、预期剩余电流等。接通能力makingcapacity
在规定的使用和性能条件下，开关器件在指定的电压下能接通的预期电流的数值。442-01-49
分断能力breakingcapacity
在规定的使用和性能条件下，开关器件在指定的电压下能分断的预期电流的数值。442-01-50
操作循环operatingcycle
从一个位置转换到另一个位置再返回至起始位置的连续操作，442-01-51
不可中断中性极uninterruptedneutral用于连接设备中的中性导体的电流通路.不中断、也无过电流保护作用。442-01-52
主触点maincontact
开关器件的主回路中的触点，用于在闭合时承载主回路的电流。442-01-53
common type reference (for accessories)通用型号标志（电器附件的）
附件上的识别标志，该标志除需提供本标准规定的有关选择、安装和使用标志要求外，不再需要其他专门数据资料。
442-01-54
专用型号标志（电器附件的）uniquetypereference（foraccessories）附件上的识别标志，向附件制造商完整出示此识别标志，便可提供完全与原附件在电气、机械、尺寸和性能参数方面可互换的替换件，2.2电缆管理系统
442-02-01
电缆管理cablemanagement
指电缆保护和电缆支持物。
注：电缆管理包括：
·金属和非金属、以及复合材料制成的刚性导管及其配件；·金属和非金属、以及复合材料制成的柔性导管及可弯曲导管及其配件：·金属和非金属、以及复合材料制成的电气线槽系统和管道系统：·金属和非金属、以及复合材料制成的电缆支撑、电缆槽、及其梯形系统：·金属和非金属、以及复合材料制成的电缆线：·以上产品的排列方式和接线规则。GB/T2900.70—2008/1EC60050-442:1998442-02-02
导管系统conduitsystem
封闭式布线系统，由导管和导管配件组成，用以给电气装置和通讯装置里的绝缘导线和电缆提供保护和配置，使导线和电缆得以进出和更换，但不能横向插人。442-02-03
导管conduit
封闭式布线系统中的一部分，其横截面一般为圆形，供电气装置和通讯装置里的绝缘导线和电缆之用，使之得以进出或更换，
442-02-04
导管配件conduitfitting
用以连接或端接导管系统的一个或多个元件，或使之改变方向的器件。442-02-05
平导管plain conduit
纵向截面的外部轮廓是平直的导管。442-02-06
波纹导管
corrugated conduit
纵向截面的外部轮廊呈波纹的导管。注：波纹导管可以是环状波纹的也可以是螺纹状波纹的，还可以是波纹导管和平导管的组合。442-02-07
刚性导管rigid conduit
经过或不经过专门处理都不能弯曲，或者只有借助机械装置才能弯曲的导管。442-02-08
可弯曲导管pliableconduit
无需其他辅助设施，仅用手施加适当的力可以弯曲的导管，442-02-09
自恢复导管self-recoveringconduit在受短时问横向力时会变形，而此力消除后，在较短时间内能大致恢复原来形状的可弯曲导管。442-02-10
柔性导管flexibleconduit
只需用手稍施力量便可弯曲·且预期整个使用寿命期问频繁弯曲的导管。442-02-11
绝缘导管insulatingconduit
仅由绝缘材料组成的导管，绝不含导电成分，无论以内部衬垫的形式或以外部金属编织层或金属护套的形式。
442-02-12
金属导管metalconduit
仅以金属材料制成的导管。
442-02-13
非金属导管
non-metallicconduit
以非金属材料制成且无任何金属元件的导管。442-02-14
复合材料导管
composite condnit
由金属和非金属材料制成的导管。6
442-02-15
GB/T2900.70--2008/1EC60050-442:1998extra-heavy duty rigid steel conduit超重荷刚性钢导管
用在封闭式布线系统中，以焊接工艺制成的圆形横截面刚性钢导管。能够对电气安装导体或电缆提供超重型机械保护并允许其抽出和更换。注：通过使用相应标准规定的等级的钢和厚度提供超重型机械保护。442-02-16
非火焰蔓延导管
non-flamepropagating conduit用火焰可点燃，但火焰不会蔓延，并在火焰撤除后，在限定时间内会自行熄灭的导管。442-02-17
可形成螺纹的导管
threadable conduit
端部带有用于连接的螺纹，或端部可以被切削出螺纹的平导管。442-02-18
Fnon-threadable conduit
不可形成螺纹的导管
适用于非螺纹方式连接的导管。442-02-19
壁厚（导管的）wallthickness（ofaconduit）为导管外径与内径之差的二分之一。442-02-20
平导管的材料厚度
material thickness of aplain conduit为平导管外径和内径平均差的二分之一442-02-21
波纹导管的材料厚度
material thickness of a corrugated conduit波纹的波形上任意点量得的材料平均厚度。442-02-22
平导管与波纹导管组合导管的材料厚度material thickness of a combined plain and the corrugatedconduit
平导管和波纹导管材料厚度的总和。442-02-23
insulating conduitfitting
绝缘导管配件
出绝缘材料制成且无导电元件的导管配件。442-02-24
metal conduitfitting
金属导管配件
仅以金属材料制成的导管配件。442-02-25
non-metal conduit fitting
非金属导管配件
以非金属材料制成且不含任何金属材料的导管配件。442-02-26
复合材料导管配件
composite conduitfitting
以金属和非金属材料制成的导管配件。442-02-27
non-flame propagating conduit fitting非火焰蔓延导管配件
用火焰可点燃，但火焰不会蔓延，并在火焰撤除后，在限定时间内会自行熄火的导管配件GB/T2900.70—2008/1EC60050-442:1998442-02-28
导管联接处conduitjoint
导管系统中两个或多个元件间或者是导管系统与其他设备间的接合部。442-02-29
螺纹耦合联接件（导管的）threaded coupling（ofaconduit）用于连接刚性导管两个部分的内螺纹圆柱部件。442-02-30
弯管（导管的）elbow（ofaconduit）：bend（ofaconduit）刚性导管的端部带螺纹或不带螺纹的弯曲部分。442-02-31
接头（导管的）nipple（ofaconduit）长度不超过0.6m的刚性导管平直部分，且各端部均有外螺纹。442-02-32
导管螺纹联接件threadableentryforconduit带有符合有关标准的内或外螺纹的端口或突出部分。442-02-33
导管无螺纹联接件
non-threadable entryfor conduit适用于连接导管的端口或突出部分。442-02-34
cabletrunkingsystem
电缆线槽系统
一个带有可拆除盖的密封线槽组成的系统，用于封闭绝缘导体、电缆、电线和/或其他电气配件。442-02-35
cableducting system
电缆管道系统
一个由非圆截面组成的密闭的系统.用于绝缘导体、电缆、电线的电气安装.能使之装入和更换。442-02-36
系统元件（线槽系统或管道系统的）systemcomponents（of trunkingorductingsystems）用在本系统中的部件，包括：
a）线槽段或管道段：
b）线槽或管道的配件；
固定器件：
d）设备安装器件：
e）其他的系统配件。
442-02-37
线槽段trunkinglength
电缆线槽系统的主要元件，由槽体与可拆除的盖组成442-02-38
ductinglength
管道段
管道系统的主要元件，主要特点是其横截面为密闭非圆形。442-02-39
配件（线槽系统或管道系统的）fitting (of irunking or ducting systems)用于对线槽、管道段或导管的连接、改变方向、密封端口的系统元件。8
442-02-40
固定器件fixingdevice
GB/T2900.70—2008/IEC60050-442:1998为把其他系统元件固定在墙上、天花板、地板或其他位臀而特别设计的系统元件。442-02-41
apparatus mounting device
设备安装器件
在电缆线槽或管道系统中.用于把电气装置（开关、插座、断路器、电话插座等）安装到槽管段或导管段上的元件
442-02-42
地板线槽安装器floor service unit专用于安装地板线槽系统的设备安装装置。442-02-43
地板线槽通路器
flooraccessunit
用于安装提供电缆通路的地板线槽系统（内部的、嵌入的、外部的）的专用装置。2.3插头和插座
442-03-01
插头plug
带有设计用于与插座的插套插合的插销、同时带有用于与软电缆或软线电气连接和机械定位部件的电器附件。
442-03-02
插座socket-outlet
带有设计用于与插头的插销插合的插套、同时带有用于与电缆或电线连接的端子的电器附件。442-03-03
插头和插座plugand socket-outlet插头插人插座后的组合。
442-03-04
固定式插座fixedsocket-outlet用于与固定布线相连接的插座。442-03-05
保护门shutter
安装在插座里、在插头拔出时能白动地、至少将插座的带电插套遮蔽起来的活动部件。442-03-06
联锁插座interlocked socket-outlet专门设计有与插头联锁这种附加功能的插座。442-03-07
portablesocket-outlet
移动式插座
预期连接到软电缆或软线、或与软电缆或软线构成整体的，在与电源连接时易于从一地移动到另地的插座。
442-03-08
多位插座multiplesocket-outlet两个或多个插座的组合体。
442-03-09
器具插座socket-outletforappliances用于与器具结合成·个整体或装在器具里，或周定到器具上的插座
