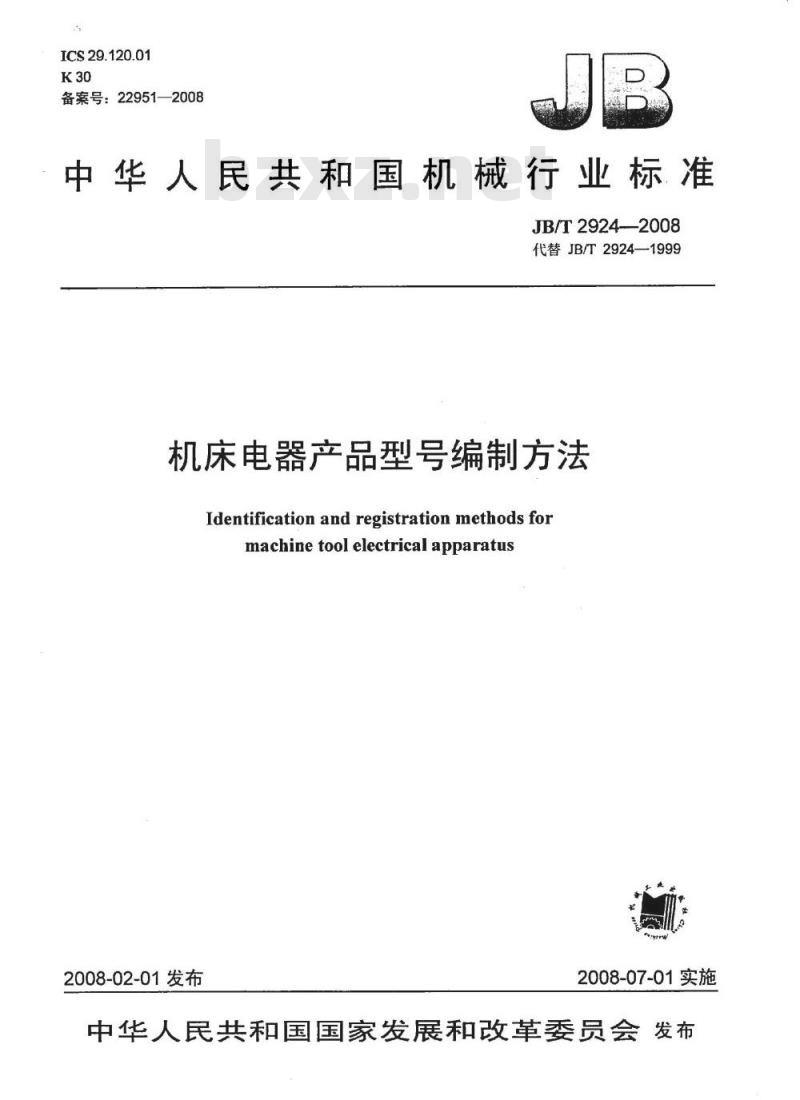

【机械行业标准(JB)】 机床电器产品型号编制方法

ICS29.120.01
备案号：22951—2008
中华人民共和国机械行业标准
JB/T2924——2008
代替JB/T2924—1999
机床电器产品型号编制方法
Identificationand registrationmethodsformachinetoolelectricalapparatus2008-02-01发布
2008-07-01实施

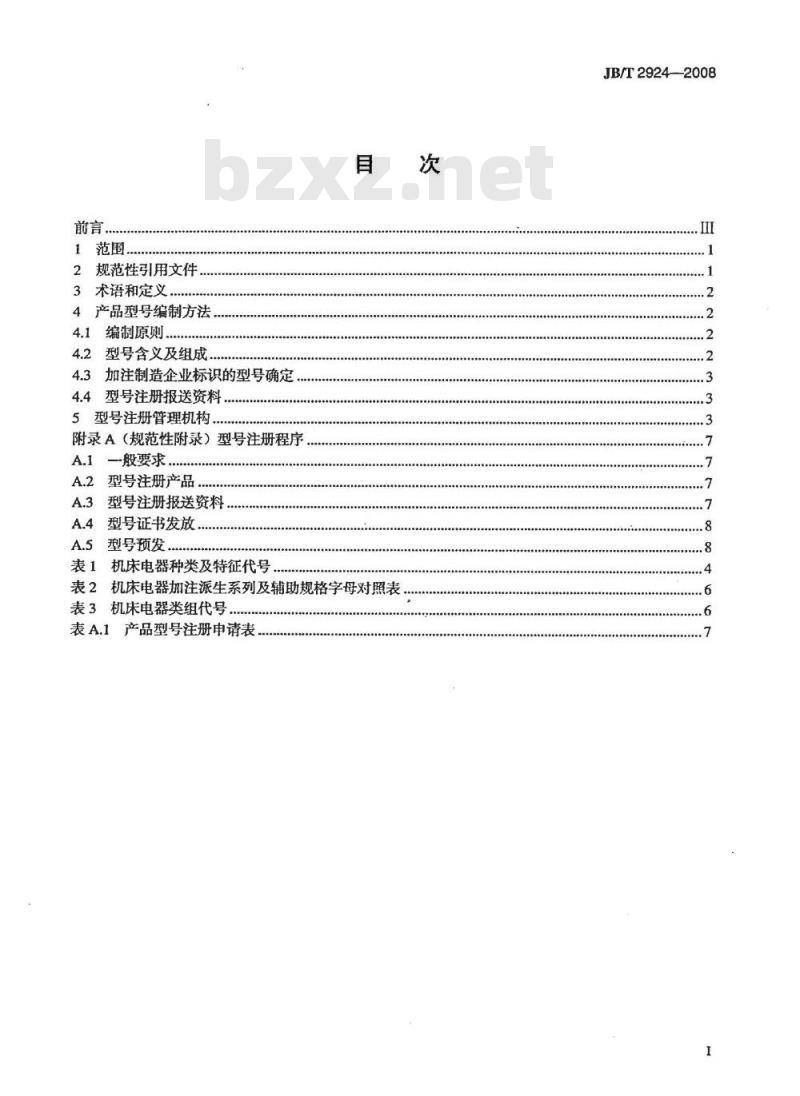

中华人民共和国国家发展和改革委员会发布前言
1范围
规范性引用文件
3术语和定义。
4产品型号编制方法
4.1编制原则.
4.2型号含义及组成
4.3加注制造企业标识的型号确定4.4型号注册报送资料
5型号注册管理机构..
附录A（规范性附录）型号注册程序A.1—般要求
A.2型号注册产品
A.3型号注册报送资料
A.4型号证书发放
A.5型号预发.
表1机床电器种类及特征代号
表2机床电器加注派生系列及辅助规格字母对照表表3机床电器类组代号，
表A.1产品型号注册申请表
JB/T2924—2008
本标准代替JB/T2924—1999《机床电器产品型号编制方法》。本标准与JB/T2924—1999相比，主要变化如下：增加了机床电器产品型号注册管理机构；增加了加注制造企业标识的产品类组代号；增加了机床电器产品预发型号规定。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由成都机床电器研究所归口。本标准负责起草单位：成都机床电器研究所。本标准参加起草单位：天水二一三电器有限公司。本标准主要起草人：董华根、冯征、熊伟。本标准所代替标准的历次版本发布情况：JB2924—1981，JB/T2924—1999。JB/T2924--2008
1范围
机床电器产品型号编制方法
本标准规定了机床电器及其派生系列产品型号的编制方法。本标准适用于机床电器及其派生系列产品型号的编制和注册。注1：本标准也适用于加注制造企业标识的机床电器。注2：本标准也适用于引进国外技术制造在国内销售的机床电器。注3：本标准也适用于三资企业在国内制造并销售的机床电器。机床电器包括：
a）接触器；
b）起动器；
c）断路器；
d）熔断器；
e）热继电器；
f）时间继电器；此内容来自标准下载网
g）中间继电器；
h）继电器；
i）行程开关；
ji）接近开关：
k）按钮开关；
1）主令开关；
m）转换开关；
n）自动转换开关：
0）插头插座；
p）信号灯；
9）牵引电磁铁；
I）阀用电磁铁；
s）机械设备用变压器；
t）电磁离合器；
u）电磁制动器；
v）电连接器；
w）可编程序控制器：
x）其他。
规范性引用文件
JB/T2924—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900.18电工术语低压电器（GB/T2900.18—1992，eqVIEC60050-441：1984）GB14048.1—2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD）1
JB/T29242008

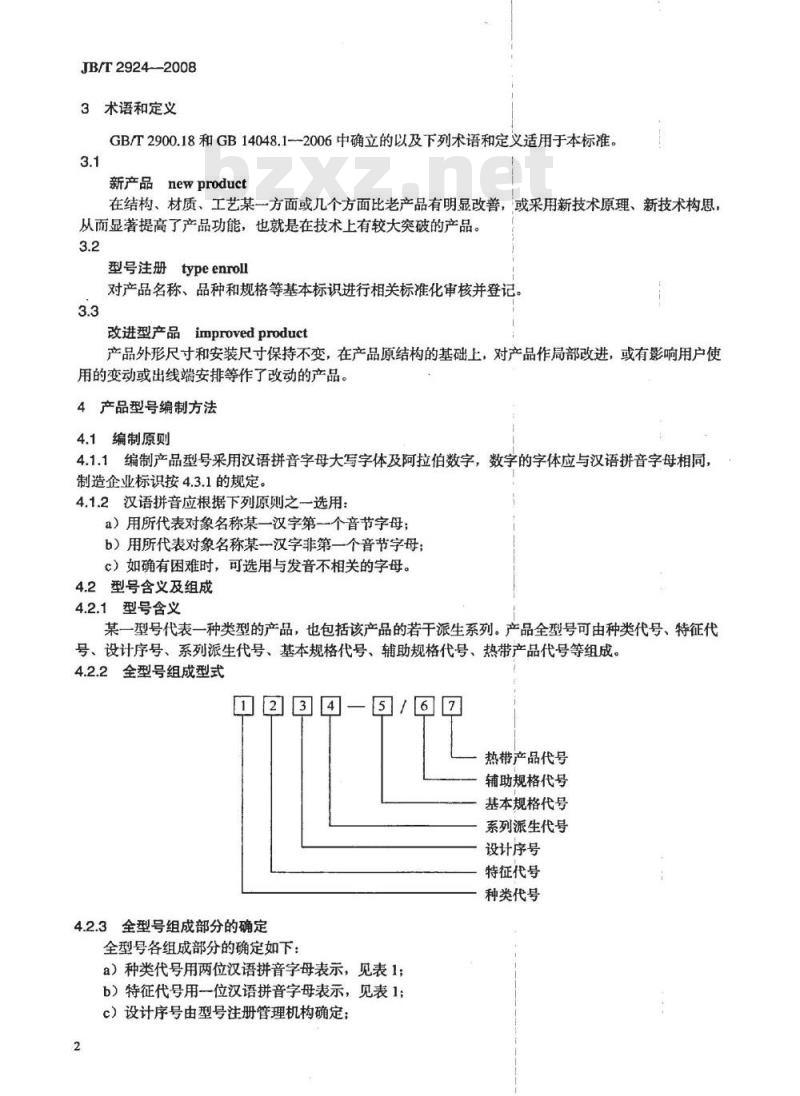

3术语和定义
GB/T2900.18和GB14048.1-2006中确立的以及下列术语和定义适用于本标准。3.1
新产品newproduct
在结构、材质、工艺某一方面或几个方面比老产品有明显改善，或采用新技术原理、新技术构思，从而显著提高了产品功能，也就是在技术上有较大突破的产品。3.2
型号注册typeenroll
对产品名称、品种和规格等基本标识进行相关标准化审核并登记。3.3
改进型产品improvedproduct
产品外形尺寸和安装尺寸保持不变，在产品原结构的基础上，对产品作局部改进，或有影响用户使用的变动或出线端安排等作了改动的产品。4产品型号编制方法
4.1编制原则
4.1.1编制产品型号采用汉语拼音字母大写字体及阿拉伯数字，数字的字体应与汉语拼音字母相同，制造企业标识按4.3.1的规定。
4.1.2汉语拼音应根据下列原则之一选用：a）用所代表对象名称某一汉字第一个音节字母；b）用所代表对象名称某一汉字非第一个音节字母c）如确有困难时，可选用与发音不相关的字母。4.2型号含义及组成
4.2.1型号含义
某一型号代表一种类型的产品，也包括该产品的若于派生系列。产品全型号可由种类代号、特征代号、设计序号、系列派生代号、基本规格代号、辅助规格代号、热带产品代号等组成4.2.2全型号组成型式
0234-5/67
热带产品代号
辅助规格代号
基本规格代号
系列派生代号
设计序号
特征代号
种类代号
4.2.3全型号组成部分的确定
全型号各组成部分的确定如下：a）种类代号用两位汉语拼音字母表示，见表1；b）特征代号用一位汉语拼音字母表示，见表1；c）设计序号由型号注册管理机构确定；2
d）系列派生代号用位汉语拼音字母表示，见表2：e）辅助规格代号用一位汉语拼音字母表示或用阿拉伯数字表示，见表2。4.2.4型号举例
JB/T2924—2008
基本规格代号10：表示额定力矩为100N·m设计序号5：表示第5个系列
特征代号M：表示摩擦片式
种类代号DL：表示电磁离合器
4.3加注制造企业标识的型号确定4.3.1制造企业标识的确定
制造企业标识由制造企业自行提出，经型号注册管理机构审核登记，原则上由申请型号注册企业专用，其标识推荐采用不超过四个字符的汉字或字母或数字或符号组成。4.3.2加注制造企业标识的型号组成型式0234-5/67
热带产品代号
辅助规格代号
基本规格代号
系列派生代号
设计序号
类组代号
制造企业标识
4.3.3加注制造企业标识的型号组成部分的确定加注制造企业标识的型号各组成部分的确定如下：a）制造企业标识的确定见4.3.1；b）类组代号用一位或两位大写英文字母表示，除非产品标准另有规定，类组代号按表3执行：c）设计序号由制造企业自行确定；d）除非产品标准另有规定，系列派生代号的确定见4.2.3d)；e）除非产品标准另有规定，辅助规格代号的确定见4.2.3e)。4.3.4加注制造企业标识的型号使用加注制造企业标识的型号与4.2中所定义型号在实际使用中具有同等作用，加注制造企业标识的型号可以单独使用。
4.4型号注册报送资料
制造企业申请产品型号注册时，应按A.3的要求报送资料。5型号注册管理机构
机床电器产品型号注册管理机构为中国机床工具工业协会机床电器分会。3
JB/T2924—2008
麟烧式
翻糖文
諾审薪-
器审彩回中
器审彩回地
器甲薪群
JB/T2924-2008
雕频用
JB/T2924—2008
A.B、C.....
产品名称
插头插座
小型断路器
接触器
信号灯、蜂鸣器
牵引电磁铁
熔断器
表2机床电器加注派生系列及辅助规格字母对照表代表意义
结构设计稍有改进或变化
带插接件、插片式、抽屉式
断电延时、断相保护、电磁定位、带灯式电子式
分离式、辅助式、防护式
带杠杆、高电位输出、高通断能力型、高原保护式、带缓冲装置、失电工作型交流、机械定位、紧急式、节电式、机械联锁开启式、带锁扣、带外壳
带滚轮、漏电保护、单独安装式密封式、灭磁、母线式、塑料外壳式可逆式
二定位
延时式、三定位、塑料熔管式、保护式、防水式旋钮式、限流
钥匙式、湿式
自动复位、直流、中性接线柱式、直流操作卷片式、电磁复位、电动机操作、两个电源、带手动复位的失电工作型不带热继电器、无极性、失压
按（湿热带）临时措施制造、通信功能湿热带
干热带
表3机床电器类组代号
类组代号
电磁离合器、电磁制动器
转换开关、组合开关
接近开关
可编程序控制器
漏电保护开关
塑料外壳式断路器
产品名称
计数器及计数继电器
手动开关
自动开关
热继电器
起动器、保护器
计时器及时间继电器
接线端子
阀用电磁铁
万能式断路器
行程开关、微动开关
机械设备用变压器
电磁继电器
注：本表是按目前已有机床电器产品编制的，随着新产品的开发，表内所列代号将相应增加。6
类组代号
A.1一般要求
附录A
（规范性附录）
型号注册程序
JB/T2924—2008
正式生产、转厂试制的和新设计开发的以及改进设计后需变更型号的机床电器产品，均应按本标准实行产品型号注册；制造企业在新产品的方案确定、产品设计完成后，即可申请产品型号注册，也可在产品试制完成并通过技术鉴定后申请产品型号注册。A.2型号注册产品
a）正式生产的产品；
b）新开发产品；
c）技术引进产品：
d）三资企业在我国境内制造并销售的产品。A.3型号注册报送资料
制造企业申请产品型号注册，应填写产品型号注册申请表（见表A.1），连同下列文件资料各一份送型号注册管理机构。
a）产品技术鉴定书或符合相关标准的认证证书：b）产品型式试验报告的封面、首页、目录；c）产品外形图或结构图或外形照片或样品：d）产品企业标准或设计技术任务书或产品使用说明书；e）如系新开发的系列产品，应附系列产品规格参数表或相应技术文件。表A.1产品型号注册申请表
申请单位名称
申请产品名称
中请产品建议型号
联系人
产品主要技术参数（含基本性能参数、原理、结构、外形尺寸、安装尺寸、引进国外某公司（厂）及其型号等。）单位盖章
产品试制起止日期
注：产品主要技术参数栏不够填写时，请另附纸。产品鉴定日期
JB/T2924-2008
型号证书发放
型号注册管理机构对上述全部型号注册报送资料审查合格后，颁发产品型号证书。A.5型号预发
制造企业因技术或认证需要，可向型号注册管理机构提出预发产品型号申请，待有关文件资料完善后再按本附录要求中请正式的产品型号证书。预发产品型号有效期为年，如制造企业未按时将A.3要求的全部文件资料送型号注册管理机构，预发产品型号自动作废。如有特殊情况，制造企业可向型号注册管理机构申请延长预发产品型号的使用时间，并说明理由，经型号注册管理机构核准备案后方可继续使用。
中华人民共和国
机械行业标准
机床电器产品型号编制方法
JB/T2924—-2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.75印张?21千字2008年7月第1版第1次印刷
书号：15111·8876
网址：http：//cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
