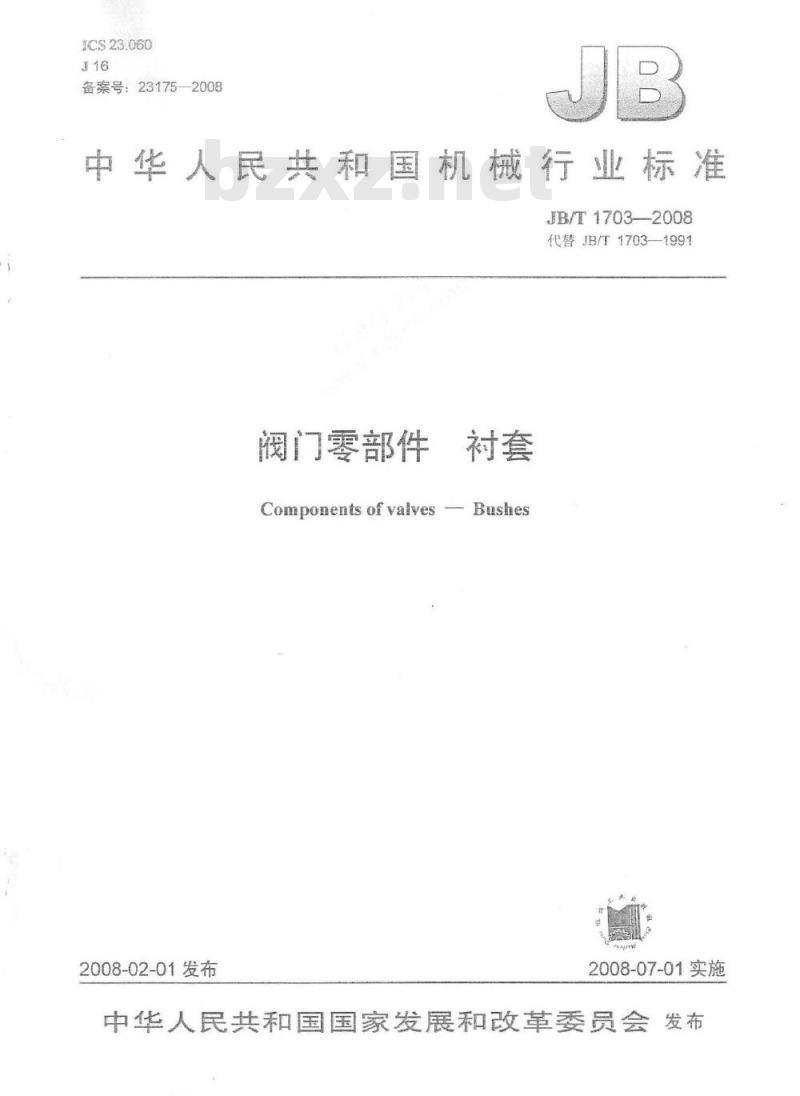

【机械行业标准(JB)】 阀门零部件 衬套

ICS23.060
备案号：23175—2008
中华人民共和国机械行业标准免费标准bzxz.net
JB/T1703-2008
代替JB/T1703-—1991
阀门零部件
Components ofvalves - Bushes2008-02-01发布
2008-07-01实施

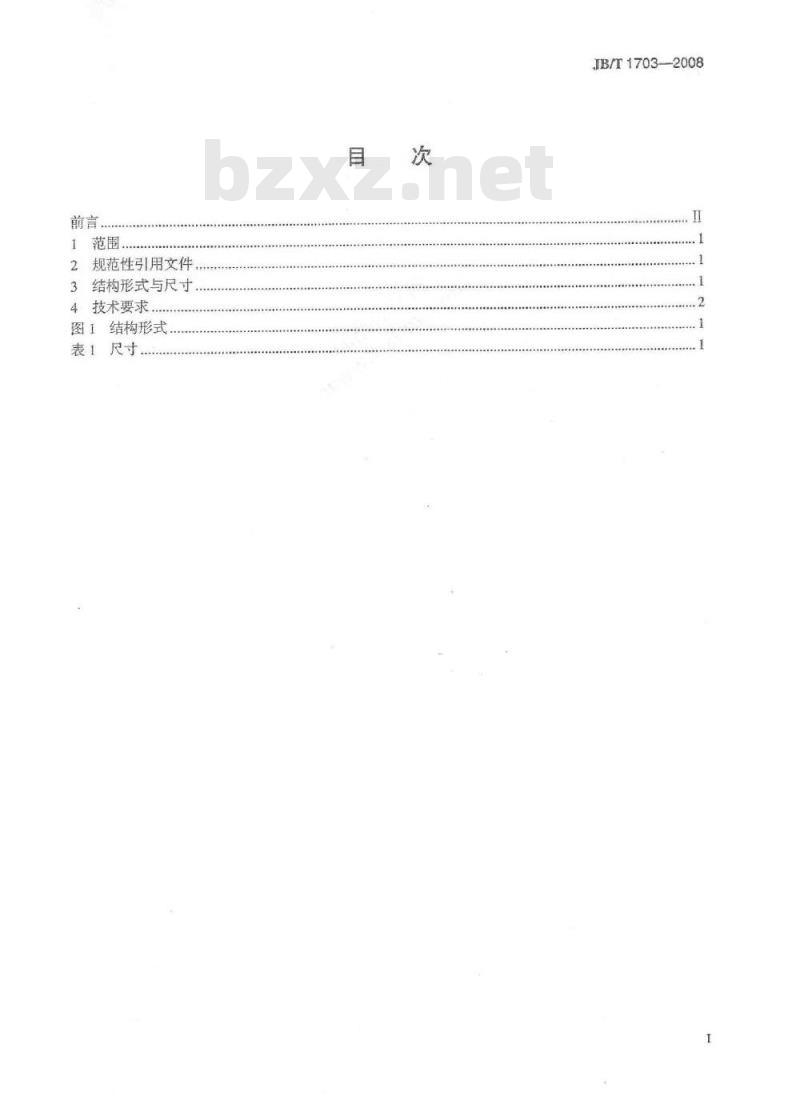

中华人民共和国国家发展和改革委员会发布前言.
1范围..
2规范性引用文件
3结构形式与尺寸
4技术要求..
图1结构形式.
表1尺寸.
TKAONIKAa
JB/T1703--2008
JB/T1703-2008
本标准代替JB/T1703—1991《衬套》。本标准与JB/T1703一1991相比，主要变化如下：-标准格式上有较大变化；
一增加了标准的前言：
-结构图全部按新制图标准进行了重新绘制本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会（SAC/TC188）归口。本标准主要起草单位：宁波埃美柯铜阀门有限公司、合肥通用机械研究院、北京阀门总厂有限责任公司、浙江超达阀门股份有限公司、上海良工阀门厂有限公司、保一集团有限公司、安徽省屯溪高压阀门有限公司、江苏神通阀门有限公司。本标准主要起草人：郑雪珍、王晓钧、刘晓春、张清双、邱晓来、杨恒、张晓忠、曹耀华、张逸芳、胡军。
本标准所代替标准的历次版本发布情况Www.b
JB1703-1975、JB/T1703——19911范围
阀门零部件
本标准规定了衬套的结构形式、尺寸和技术要求。本标准适用于阀杆螺母带滚动轴承的闸阀。规范性引用文件
JB/T1703-2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T700-2006碳素结构钢（ISO630：1995，NEQ）一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）GB/T1804—-2000

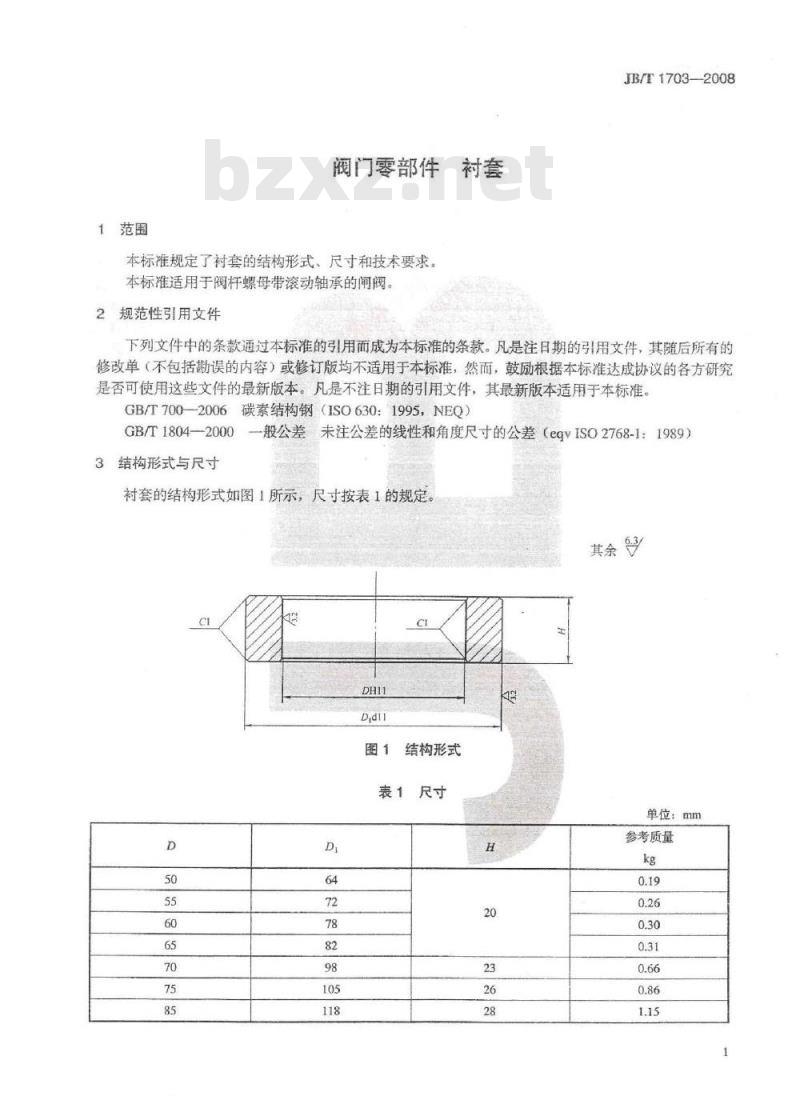

3结构形式与尺寸
衬套的结构形式如图1所示，尺寸按表1的规定其余
结构形式
单位：mm
参考质量
KAONiKAca
JB/T1703-2008

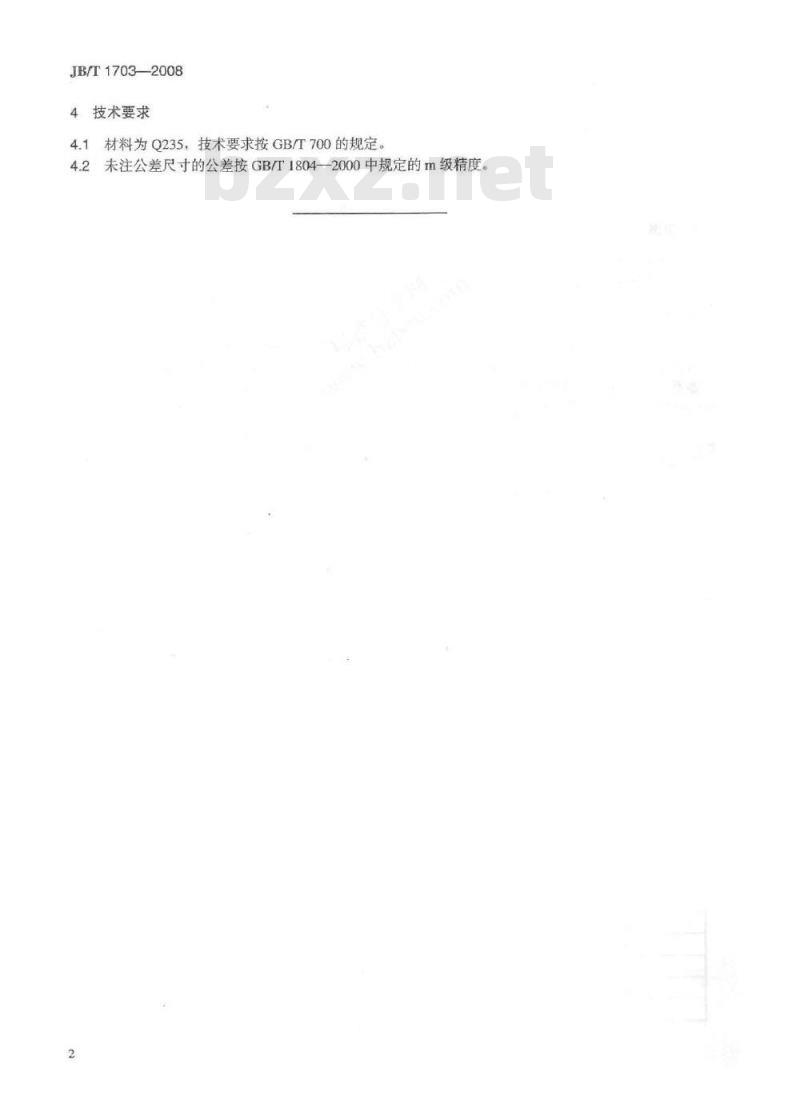

4技术要求
4.1材料为Q235，技术要求按GB/T700的规定。4.2未注公差尺寸的公差按GB/T1804—2000中规定的m级精度。2
中华人民共和国
机械行业标准
阀门零部件衬套
JB/T1703-2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.25印张·8千字2008年6月第1版第1次印刷
定价：8.00元
书号：151119100
网址：http://cmpbook.com（010）88379778
编辑部电话：
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
TKAONKACa-
侵权必究
