【机械行业标准(JB)】 统一螺纹量规

ICS17.040.30
备案号：23239—2008

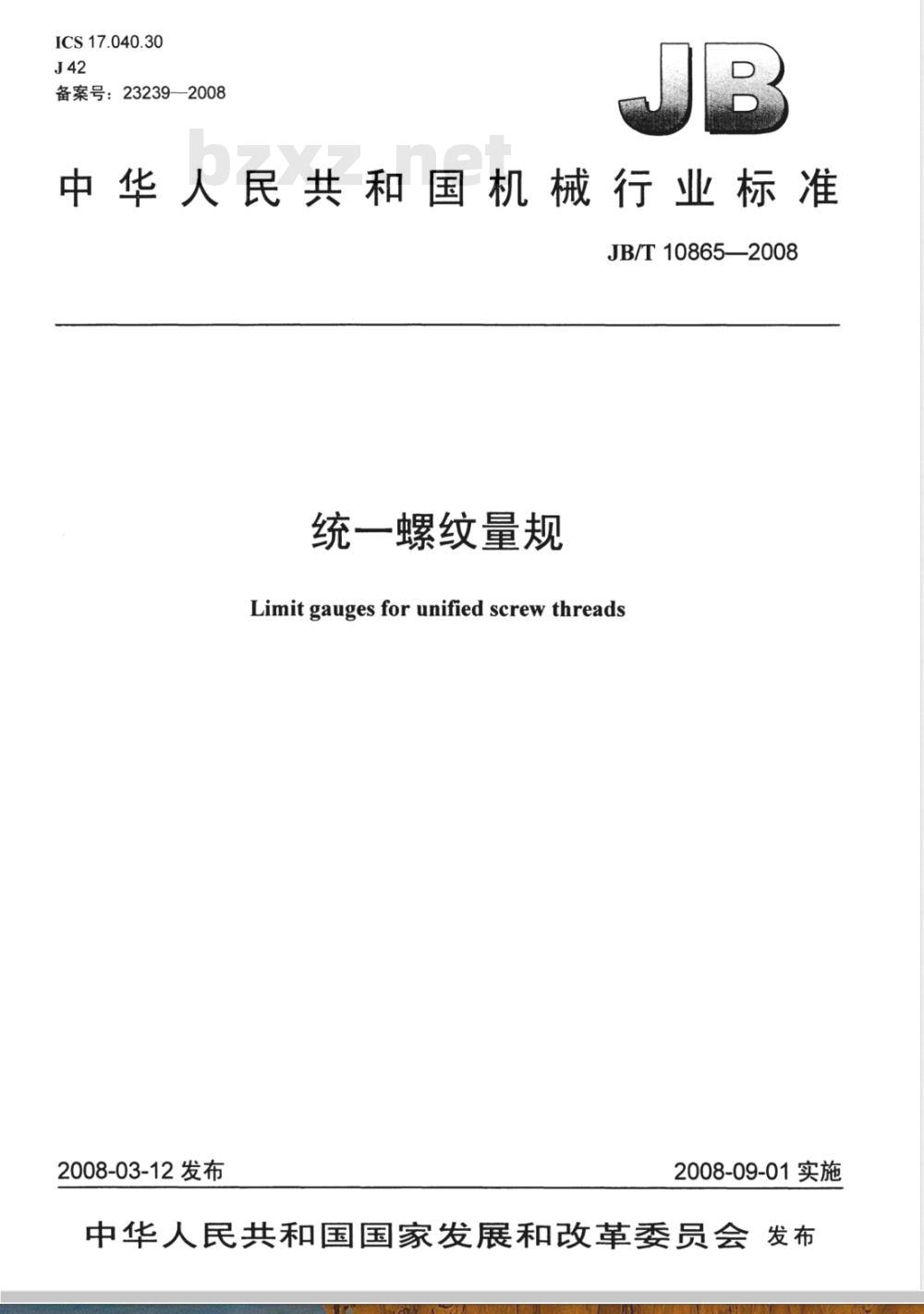

中华人民共和国机械行业标准　JB/T 10865—2008
统一螺纹量规
Limit gauges for unified screw threads2008-03-12 发布
2008-09-01实施

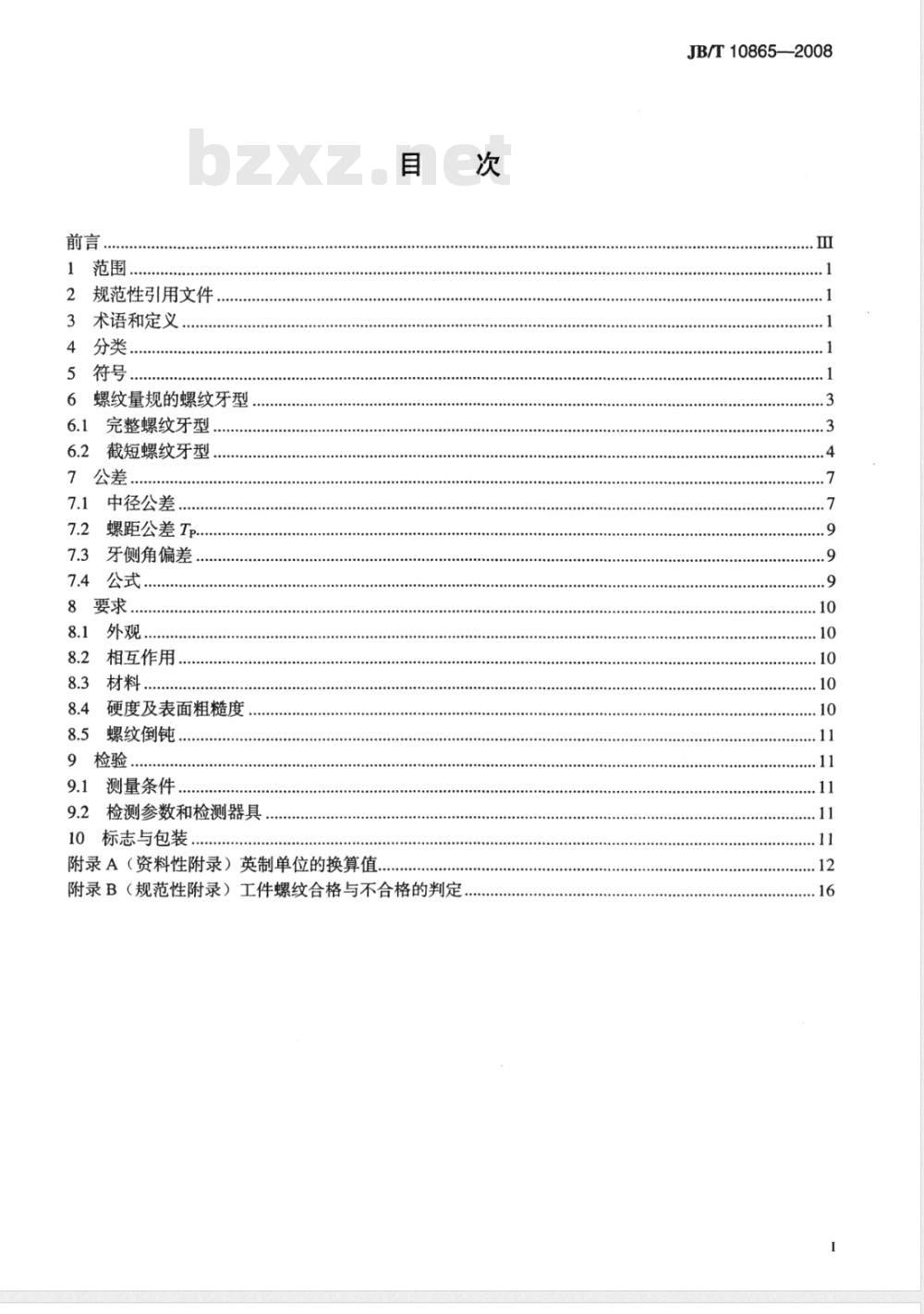

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
术语和定义
符号。
螺纹量规的螺纹牙型
6.1完整螺纹牙型
6.2截短螺纹牙型.
7.1中径公差.
7.2螺距公差Tp..
7.3牙侧角偏差，
7.4公式
8要求．
相互作用，
硬度及表面粗糙度
螺纹倒钝
9.1测量条件..
9.2检测参数和检测器具
10标志与包装
附录A（资料性附录）英制单位的换算值.目
附录B（规范性附录）工件螺纹合格与不合格的判定.JB/T10865—2008

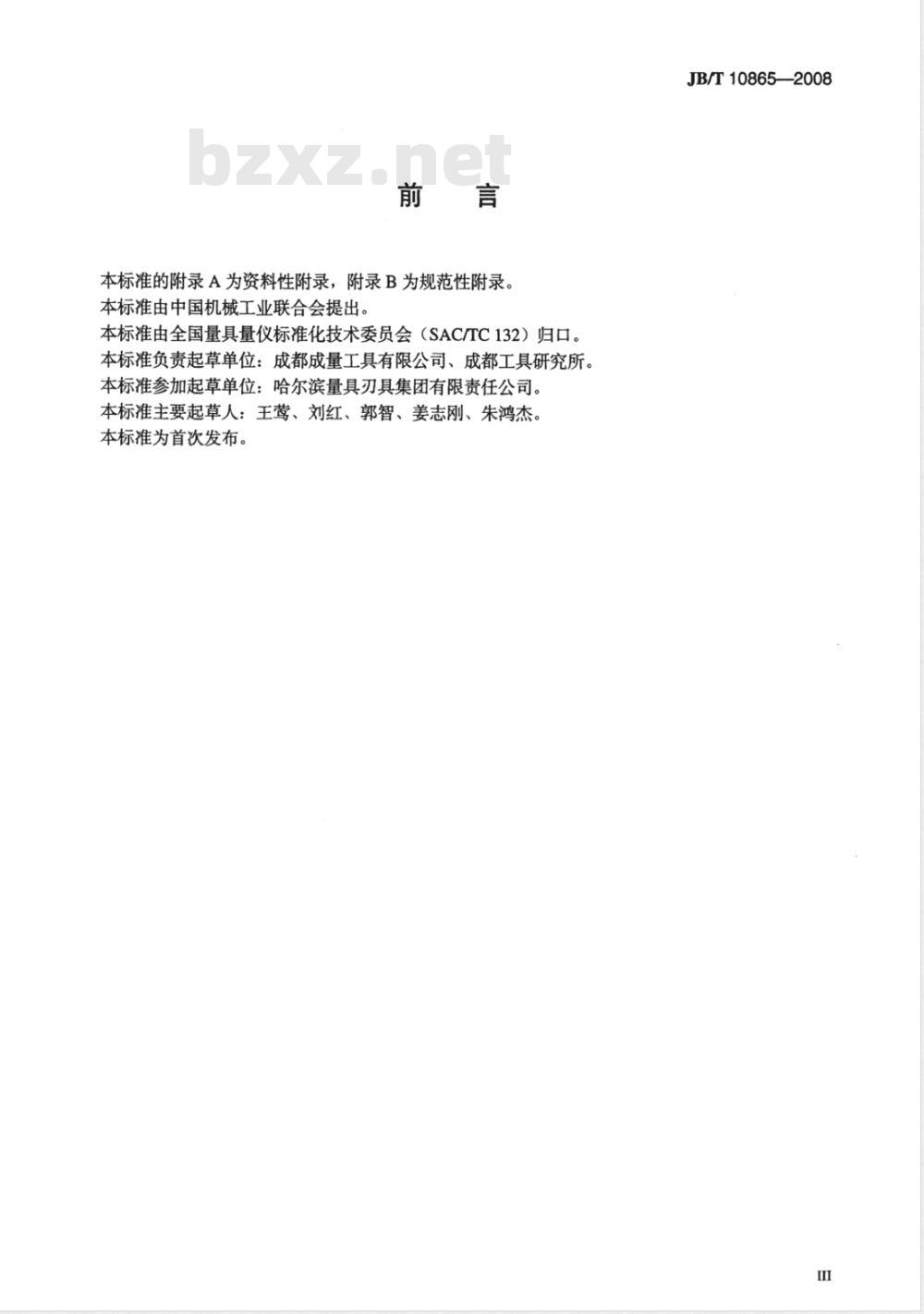

本标准的附录A为资料性附录，附录B为规范性附录，本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。本标准负责起草单位：成都成量工具有限公司、成都工具研究所。本标准参加起草单位：哈尔滨量具刃具集团有限责任公司。本标准主要起草人：王莺、刘红、郭智、姜志刚、朱鸿杰。本标准为首次发布。
JB/T10865—2008

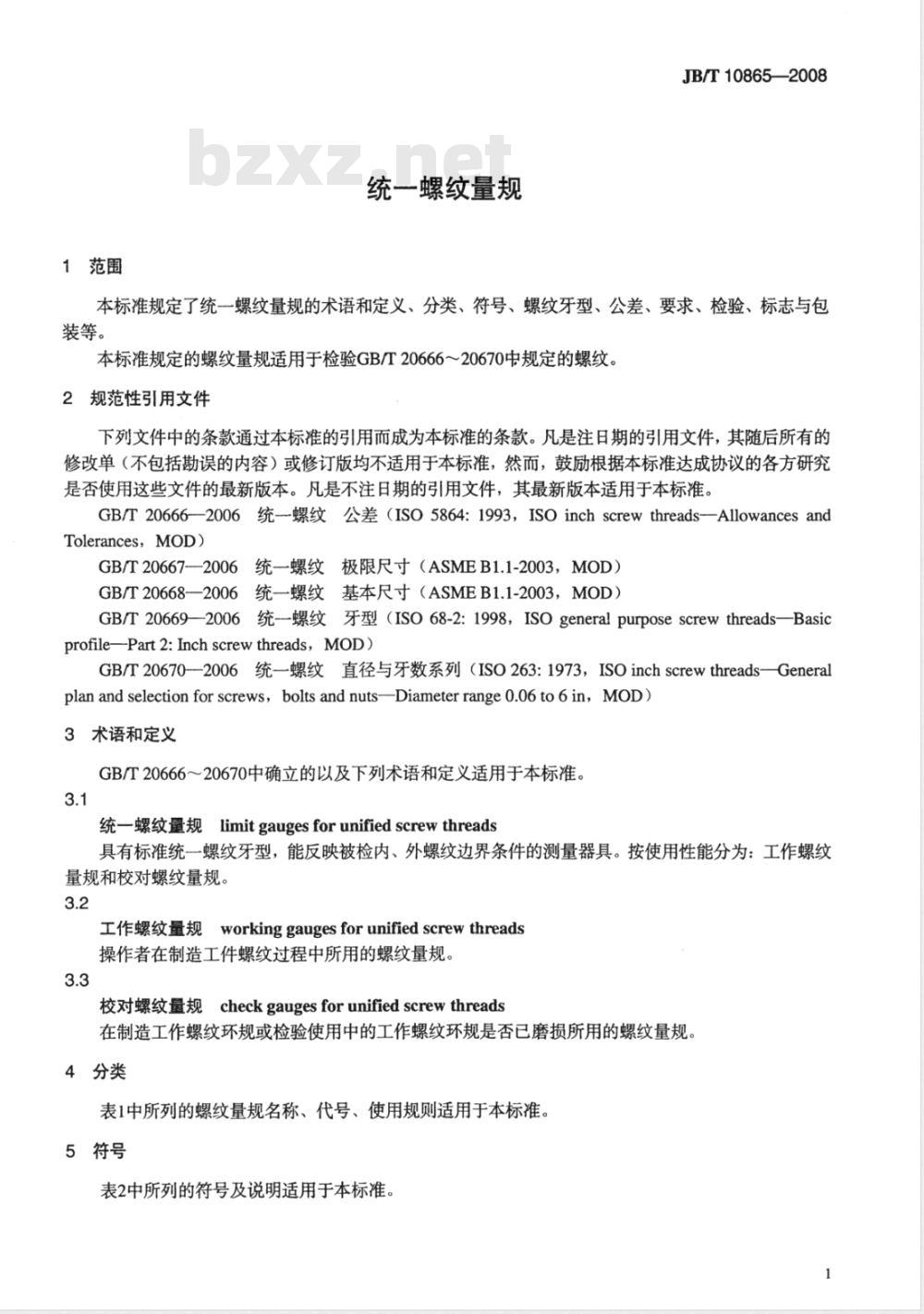

1范围
统一螺纹量规
JB/T10865—2008
本标准规定了统一螺纹量规的术语和定义、分类、符号、螺纹牙型、公差、要求、检验、标志与包装等。
本标准规定的螺纹量规适用于检验GB/T20666～20670中规定的螺纹。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T20666——2006统-螺纹公差（ISO5864:1993，ISOinch screwthreads-AllowancesandTolerances，MOD)
GB/T20667一2006统一螺纹极限尺寸（ASMEB1.1-2003，MOD）GB/T20668一2006统一螺纹基本尺寸（ASMEB1.1-2003，MOD）GB/T20669—2006统-螺纹牙型（ISO68-2:1998，ISOgeneralpurposescrewthreads—Basicprofile—Part2:Inchscrewthreads，MOD)GB/T20670-2006统—螺纹直径与牙数系列（ISO263:1973，ISOinchscrewthreads-—Generalplanand selectionforscrews，boltsandnuts-Diameterrange0.06to6in，MOD)3术语和定义
GB/T20666～20670中确立的以及下列术语和定义适用于本标准。3.1
统一螺纹量规limitgaugesforunifiedscrewthreads具有标准统一螺纹牙型，能反映被检内、外螺纹边界条件的测量器具。按使用性能分为：工作螺纹量规和校对螺纹量规。wwW.bzxz.Net
工作螺纹量规workinggaugesforunified screwthreads操作者在制造工件螺纹过程中所用的螺纹量规3.3
校对螺纹量规checkgaugesforunifiedscrewthreads在制造工作螺纹环规或检验使用中的工作螺纹环规是否已磨损所用的螺纹量规。4分类

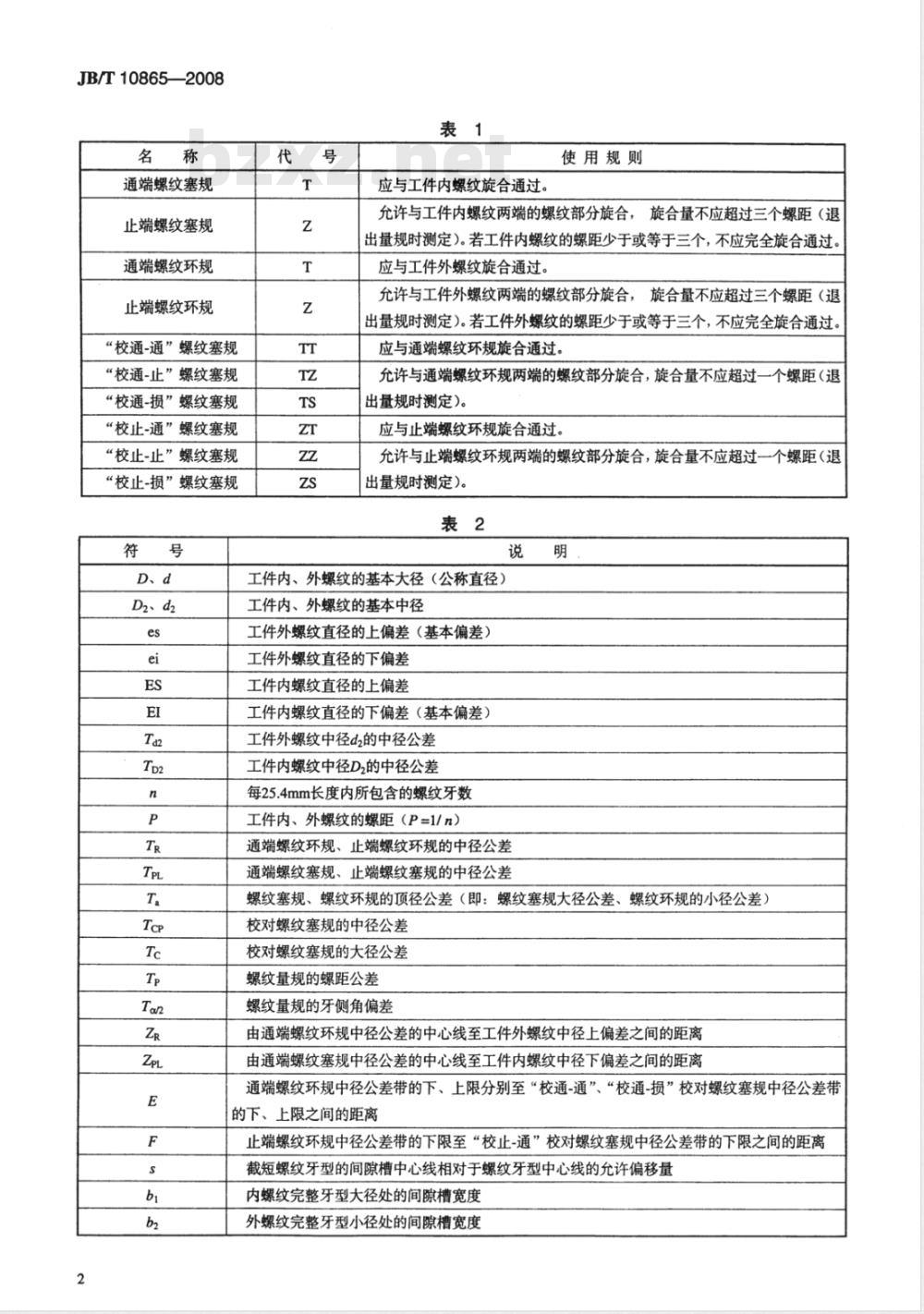

表1中所列的螺纹量规名称、代号、使用规则适用于本标准。5符号
表2中所列的符号及说明适用于本标准。JB/T10865—2008
通端螺纹塞规
止端螺纹塞规
通端螺纹环规
止端螺纹环规
“校通-通”螺纹塞规
“校通-止”螺纹塞规
“校通-损”螺纹塞规
“校止-通”螺纹塞规
“校止-止”螺纹塞规
“校止-损”螺纹塞规
D2、d2
应与工件内螺纹旋合通过。
使用规则
允许与工件内螺纹两端的螺纹部分旋合，旋合量不应超过三个螺距（退出量规时测定）。若工件内螺纹的螺距少于或等于三个，不应完全旋合通过。应与工件外螺纹旋合通过。
允许与工件外螺纹两端的螺纹部分旋合，旋合量不应超过三个螺距（退出量规时测定）。若工件外螺纹的螺距少于或等于三个，不应完全旋合通过，应与通端螺纹环规旋合通过。
允许与通端螺纹环规两端的螺纹部分旋合，旋合量不应超过一个螺距（退出量规时测定）。
应与止端螺纹环规旋合通过。
允许与止端螺纹环规两端的螺纹部分旋合，旋合量不应超过一个螺距（退出量规时测定)。
工件内、外螺纹的基本大径（公称直径）工件内、外螺纹的基本中径
工件外螺纹直径的上偏差（基本偏差）工件外螺纹直径的下偏差
工件内螺纹直径的上偏差
工件内螺纹直径的下偏差（基本偏差）工件外螺纹中径d2的中径公差
工件内螺纹中径D的中径公差
每25.4mm长度内所包含的螺纹牙数工件内、外螺纹的螺距（P=1/n）通端螺纹环规、止端螺纹环规的中径公差通端螺纹塞规、止端螺纹塞规的中径公差明
螺纹塞规、螺纹环规的顶径公差（即：螺纹塞规大径公差、螺纹环规的小径公差）校对螺纹塞规的中径公差
校对螺纹塞规的大径公差
螺纹量规的螺距公差
螺纹量规的牙侧角偏差
由通端螺纹环规中径公差的中心线至工件外螺纹中径上偏差之间的距离由通端螺纹塞规中径公差的中心线至工件内螺纹中径下偏差之间的距离通端螺纹环规中径公差带的下、上限分别至“校通-通”、“校通-损”校对螺纹塞规中径公差带的下、上限之间的距离
止端螺纹环规中径公差带的下限至“校止-通”校对螺纹塞规中径公差带的下限之间的距离截短螺纹牙型的间隙槽中心线相对于螺纹牙型中心线的允许偏移量内螺纹完整牙型大径处的间隙槽宽度外螺纹完整牙型小径处的间隙槽宽度6
表2 (续）
JB/T10865-2008
内螺纹截短牙型大径处的间隙槽宽度和外螺纹截短牙型小径处的间隙槽宽度内螺纹牙型大径处的牙底曲率半径外螺纹牙型小径处的牙底曲率半径螺纹塞规和校对螺纹塞规的最大大径校对螺纹塞规的最大中径
螺纹塞规的最大小径
螺纹环规的最小小径
止端螺纹环规的牙型高度
螺纹量规的螺纹牙型
6.1完整螺纹牙型
6.1.1适用于检验工件内螺纹作用中径及大径的通端螺纹塞规的螺纹牙型见图1。图示仅供图解说明。6.1.2适用于检验新制通端螺纹环规作用中径及大径的“校通-通”螺纹塞规的螺纹牙型见图1。图示仅供图解说明。
6.1.3适用于检验新制止端螺纹环规单一中径的“校止-通”螺纹塞规和“校止-止”螺纹塞规的螺纹牙型见图1。图示仅供图解说明。
6.1.4适用于检验使用中的止端螺纹环规单一中径的“校止-损”螺纹塞规的螺纹牙型见图1。图示仅供图解说明。
W放大
用于螺纹牙数n<48
用于所有螺纹牙数
6.1.5适用于检验工件外螺纹作用中径及小径的通端螺纹环规的螺纹牙型见图2。图示仅供图解说明。X放大
用于所有螺纹牙数
用于所有螺纹牙数
JB/T108652008
螺纹牙型间隙槽和槽底的形状宜由制造商自行确定；螺纹牙型的间隙槽宽度b1最大、b2最大和槽底的曲率半径r1最大、r2最大见表3。表3
螺纹牙数
bl最大
b2数大
用曲率半径r2连接
注：b1最大=P/8；b2最大=P/6；「般大=0.072P；r2数大=0.096P。6.2截短螺纹牙型
r1最大
T2最大
6.2.1适用于检验工件内螺纹单--中径的止端螺纹塞规的螺纹牙型见图3。图示仅供图解说明。6.2.2
适用于检验新制通端螺纹环规单中径的“校通-止”虫螺纹塞规的螺纹牙型见图3。图示仅供图解说明。
JB/T10865—2008
6.2.3适用于检验使用中的通端螺纹环规单一中径的“校通-损”螺纹塞规的螺纹牙型见图3。图示仅供图解说明。
用于螺纹牙数n≤20
Y放大
用于螺纹牙数n>20
间隙槽深于小径大
6.2.4适用于检验工件外螺纹单一中径的止端螺纹环规的螺纹牙型见图4。图示仅供图解说明。Z放大
用于螺纹牙数n≤20
用于螺纹牙数n>20
间隙槽深于大径凝小
6.2.5螺纹牙型间隙槽和槽底的形状宜由制造商自行确定；螺纹牙型的间隙槽宽度b3及其偏差、止端螺纹环规的牙型高度hs及其偏差和止端螺纹环规同一齿槽两牙侧面牙型高度的最大差值见表4表4
螺纹牙数
止端螺纹量规推荐采用圆弧半径r或r2连接
止端螺纹量规推荐采用圆弧半径r或r2连接
最大差值
JB/T10865—2008
螺纹牙数
注1：b3=P/4。
表4（续）
注2：h3及其偏差是根据b3及其偏差和间隙槽允许偏移量s的相关关系推导的。偏差
最大差值
6.2.6间隙槽相对于螺纹牙型允许有一偏移量s，见图5和表5。当实际偏移量s小于允许的偏移量s时，则b3的偏差可以增大，其增大值等于允许偏移量s与实际偏移量s之差的两倍。P/2
间隙槽
中心线
螺纹牙型
的中心线
截短螺纹牙型间隙槽
螺纹牙数
80、72、64、56、48、44、40、36、32、28、2420、18、16
14、13、12、11、10
9、8、7
6、5、4.5、4
允许偏移量s
推荐采用圆弧半径r或r2连接
7公差
7.1中径公差
7.1.1螺纹塞规的中径公差带见图6。图示仅供图解说明，工件内螺纹
中径上偏差ES
工件内螺纹，
中径下偏差EI
6螺纹塞规的中径公差带
JB/T10865-2008
通端螺纹塞规
中径磨损极限
7.1.2螺纹环规及其校对螺纹塞规的中径公差带见图7。图示仅供图解说明。7.1.3螺纹塞规和螺纹环规的顶径公差和中径公差见表6。校对螺纹塞规的大径公差、中径公差及位置要素见表7。
工件外螺纹
中径上偏差
工件外螺纹
中径下偏差
螺纹环规及其校对螺纹塞规的中径公差带通端螺纹环规
中径磨损极限
JB/T10865-—2008
螺纹牙数
80、72
56、48、44、40、36
32、28、24、20、18
16、14、13、12、11、10
螺纹环规的中径公差T
螺纹塞规的中径公差TPL、
公称直径
注1：
螺纹塞规的中径公差TpL值与螺纹环规的中径公差Tr值相等。ZpL=1.5TpL
注2：ZR=1.5TR；2
校对螺纹塞规的中径公差Tcp
螺纹牙数
80、72
56、48、44
40、36
32、28
24、20
14、13
12、11
当公称直径大于0.5in时，
“校止-通”
螺纹塞规、螺纹环规的项径公差T
校对螺纹塞规的大径公差Tc
公称直径
螺纹塞规ZT的F=0.007mm。
位置要素
