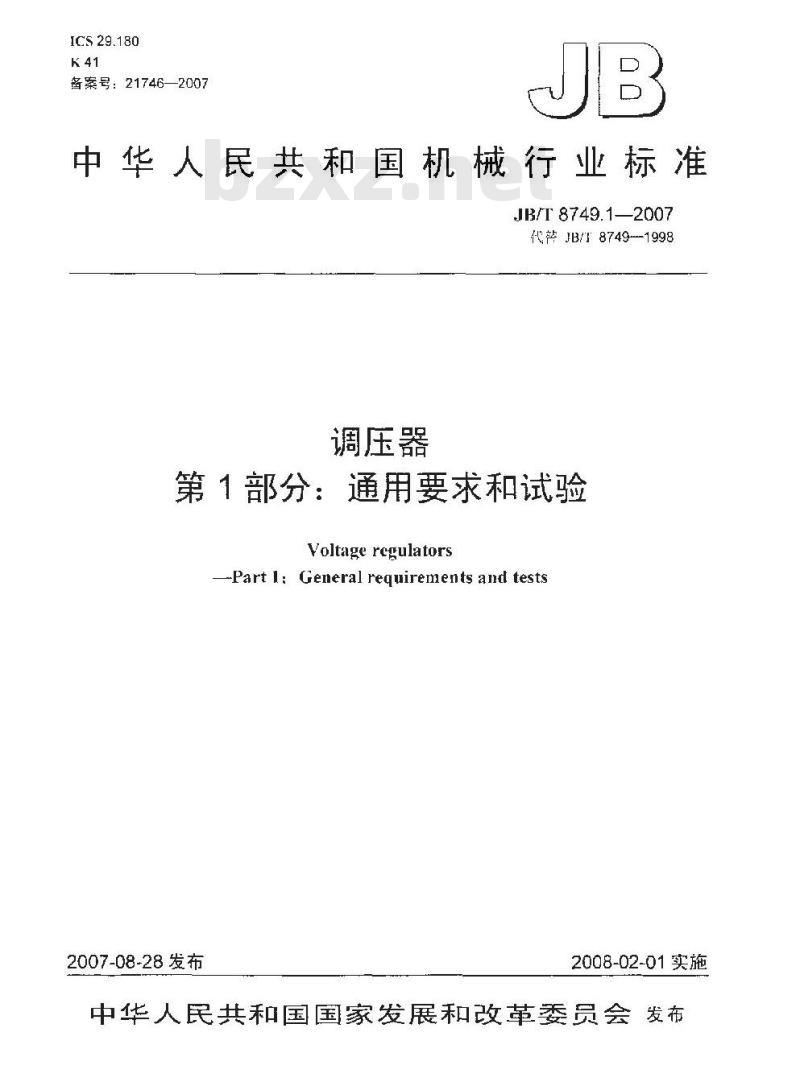

【机械行业标准(JB)】 调压器 第1部分：通用要求和试验

ICS29.180
备案号：21746—2007
中华人民共和国机械行业标准
JB/T8749.1—2007
代萨JB/8749--1998
调压器
第1部分：通用要求和试验　
Voltage regulators
-Part l: General reguirements and tests2007-08-28发布
2008-02-01实施
中华人民共和国国家发展和改革委员会发布前言

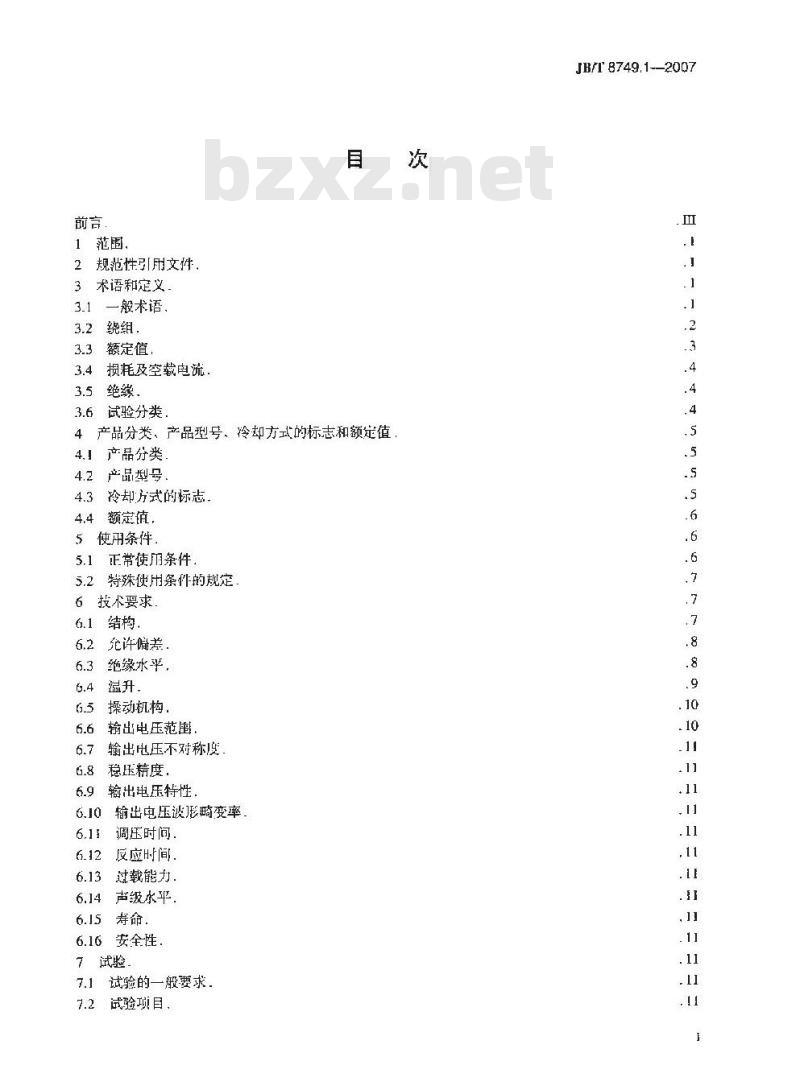

2规范性引用文件
3术语和定义
3.1一般术语，
额定值，
损耗及空载电流.
试验分类.
产品分类、产品型号、冷却方式的标志和额定值4.1
产品分类
产品型号
冷却方式的标志，
额定值，
使用条件
正带使用条件
特殊使用条件的规定
技术要求
允许偏差，
绝缘水平，
温升、
6.5操动机构，
输出电压范围
输出电压不对称度
稳压精度.
输出电压特性
输出电压波形畸变率
调压时问，
反应时间.
过载能力．
6.14声级水平。
寿命．
安全性
7试验
7.1试验的一般要求，
试验项目，
JB/T8749.1-—2007
JB/T8749.1--2007

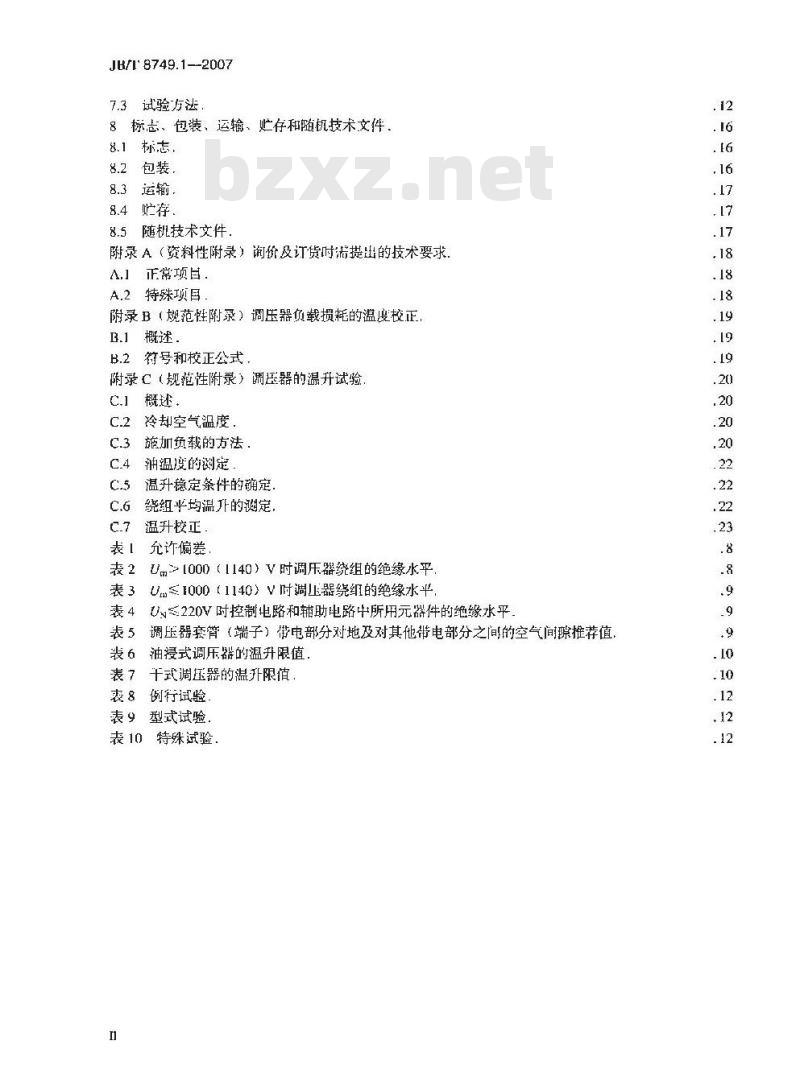

3试验方法
8标志、包装、运输、忙存和随机技术文件、8.1标志
8.2包装．
8.3运输。
8.4贮存
随机技术文件，
附录A（资料性附录）询价及计货时提出的技术要求，A.1正常项目。bZxz.net
A.2特殊项目
附录B（规范性附录）调压器负载损耗的温度校正，B.1概述
B.2符号和校正公式
附录℃（规范性附录）调医器的温升试验c.
概述，
冷却空气温度
施加负载的方法
C.4油温度的浏定
温升稳定条件的确定
绕纽平均温升的谢定
温升校正
表「允许偏差
表2U.1000（1140）V时调压器绕组的绝缘水平表3U.≤1000（1140）V时调压器绕组的绝缘水平表4U%≤220V时控制电路和辅助电路中所用元器件的绝缘水平表5调压器套管（端子）带电部分对地及对其他带电部分之间的空气间骠推荐值裴6油浸式调压器的温升限值
表7式调还器的温升限值
表8例行试验
表9型式试验，
表10特殊试验，

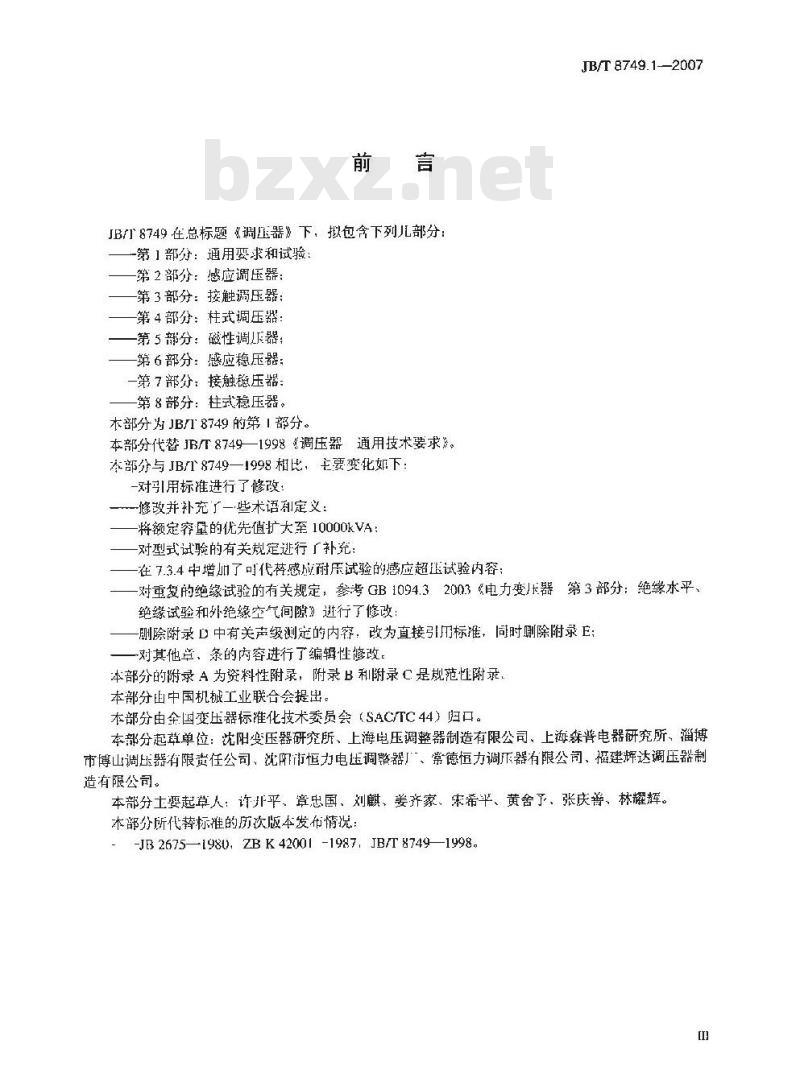

JB/8749在总标题《调压器》下，拟包含下列儿部分：一第1部分：通用要求和试验：
第2部分：感应调压器：
第3部分：接触调压器：
第4部分：柱式调压器：
第5部分：磁性调器：
第6部分：感应稳压器：
一第了部分：接触稳压器
一第&部分：柱式稳压器。
本部分为JB/8749的第部分。
本部分代替JB/T8749—1998《调压器通用技术要求》。本部分与JB/T8749—1998相比，主要变化如下：-对引用标准进行了修改：
修改并补充了—些术语利定义：将额定容量的优先值扩大至10000kVA：对型式试验的有关规定逃行「补充：JB/T8749.1-—2007
在7.3.4中增加了可代替感应耐压试验的感应超医试验内容一对重复的绝缘试验的有关规定，参考GB1094.32003《电力变/卡器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙》进行了修改刚除附录D中有关声级测定的内容，改为直接引历标准，同时删除附录E：对其他草、条的内容进行了编辑性修改本部分的附录A为资料性附录，附录B利附录C是规范性附录本部分中国机械工业联合会提出。本部分由全国变压器标难化技术委员会（SACTC44）归口。本部分起草单位：沈阳变压器研究所、上海电压调整器制造有限公司、上海森普电器研究所、淄博市博山调压器有限壶任公司、沈阳市恒力电压调整器厂、常德恒力调下器有限公司、福建辉达调压器制造有限公司。
本部分土要起草人：许开平、章忠国、刘麒、姜齐家、宋希平、黄舍了、张庆善、林耀辉。本部分所代替标准的所次版本发布情况：-JB 2675—1980, ZB K42001 -1987.JB/T 8749—1998.[

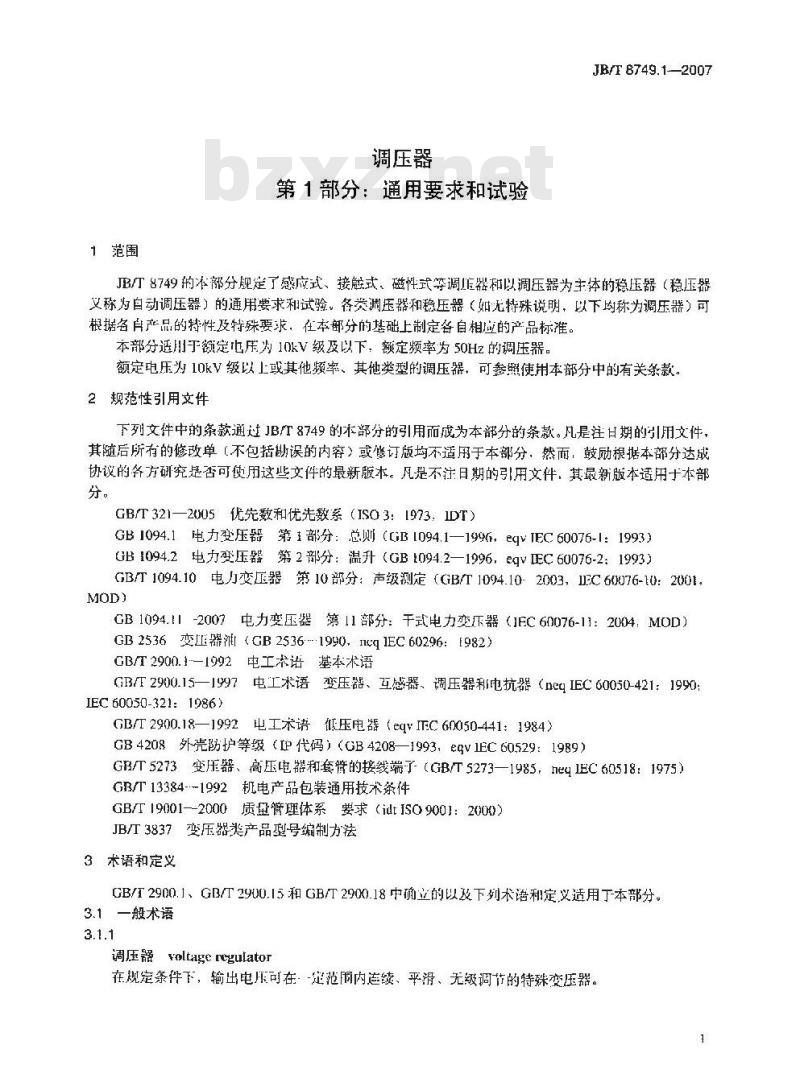

1范围
调压器
第1部分：通用要求和试验
JB/T 8749.1-2007
JB门8749的不部分规定了感应式、接触式、磁性式等调压器和以调压器为主体的稳压器（稳压器义称为自动调压器）的通用要求和试验。各类凋压器和稳压器（如无特殊说明，以下均称为调压器）可根据各自产品的特性及特殊要求，在本部分的基础上制定各自相应的产品标准。本部分适用于额定也床为10kV级及以下，额定频率为50Hz的调压器。额定电压为10kV级以上或其他频率、其他类型的调压器，可参照使用本部分中的有关条款。2规范性引用文件
下列文件中的条款通过JB/T8749的本部分的引用而成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T321—2005优先数和优先数系（JSO3：【973，IDT）GB1094.1电力变压器第1部分：总则（GB[094.1—1996，eqvIEC60076-I：1993）GB1094.2电力变压器第2部分：温升（GB094.2—1996，egVEC60076-2：1993）GB1094.10电变压器第10部分：声级测定（GB/T1094.102003，IEC60076-10：2001，MOD)
CB1094.11-2007电力变压器第11部分：干式电力变乐器（IEC60076-11：2004：M0D）GB2536变压器（GB25361990.1cqIEC60296:F982)GB/T2900.1—1992电工术语基本术语GB3/2900.15—1997电工术语变压器、互感器、调压器利电抗器（negIEC60050-421：1990IEC 60050-321: 1986)
GB/T2900.18—1992电工术语低压电器（eqIFC60050-441：1984）GB4208外壳防护等级（代码）（GB4208—1993，eqVEC60529：1989）GB/T5273变压器、高压电器和套管的接线端了-（GB/T5273—1985，neqEC60518：1975）GB/T13384-~1992机电产品包装通用技术条件GB/F19001--2000质量管理体系要求（证tJSO9001：2000）JB/T3837变压器类产品型号编制方法3术语和定义
GB/T2900.1、GB/T2900.15和GB/T2900.18中确立的以及下列术语和定义适用丁本部分。3.1一般术语
调压器voltage regulator
在规定条件下，输出电压可在·定范闹内连续、平滑、无级调节的特殊变压器。1
JB/I8749.1-2007
感应调压器 Induction voltage regulator种电磁结构与堵转的绕线转子异步电机相类似的调压器。当调压器定、转子间的相对角位移连续改变时：其输出电压邸可连续、平滑。无级调节。3.1.3
接触调压器variabletransformer利用变动电刷接触的位氧，改变一次组与二欲绕组的数比，以送到调压自的的调压器，铁心为环式的称为环式铁心接触调压器，简称接触调压器：铁心为柱式的称为柱式铁心接触调压器简称柱式调压器。
移圈调压器moving-coil voltageregulator適过移动个自身短路的动绕组（线）的位置，改变一次绕组与二次绕组之间的磁链，以达到调压月的的调压器。
磁性调压器magneticcontrolvoltageregulator将饱和电抗器和变压器有机地组合在一起，通过直流控制电流来改变电抗器铁心的磁导率，以达到调压的的调压器。
稳压器（自动调压器）voltagestabilizer（automaticvoitageregulator）由特殊设计的调压器或变压器与控制器或控制电路组成闭环控制系统，通过自动调整以达到稳定输出电正目的的电气装置，
感应稳压器（感应自动调压器）inductionvoltagestabilizer（automaticinductionynltageregulator）中特殊设计的感应调压器与控制器或闭环控制电路组成的稳压器。3.1.8
接触稳压器（接触自动调压器
contact roltage stabilizer(automatic contactyoltage regulator)出特殊设训的接触调压露与闲坏控制电路纠成的稳压器，3.1.9
柱稳压器（柱式自动调压器）cohumn type voltage stahiizer (automatic colimn type voltage regulator）由特殊设计的杜式调压器与控制器或闭环控制电路细成的稳压器：3.1.10
调压稳压器voltage regulator and stabilizer山调压器与控制器或控制电路组戒的闭环控制系统，使输出电压既能平滑调节，又能稳定在整定值的调压稳压装置
3.2绕组
绕组wincing
构成与调压器标江的某一电压值相对成的电气线路的一组线匝注、对于三相调压器。指三个相绕组的组合。3.2.2
串联绕组serieswinding
当调压器绕组为自帮接法时：调压器绕组与电源回路或负载回路相串联的部分与电源河路相串联的称为-次串联绕组。与负载问路相申联的称为，次串联绕组3.2.3
公共绕组commonwinding
当调压器绕组为自耦接法时：调压器一，二次绕组的公共部分。3.3额定值
额定值Tated value
JB/T8749.1—2007
对某些参数的指定的值：用于限定调压器在本部分规定条件下的运行：并作为试验的基准和制造单位的保证值。
额定参数rated parameler
其数值用于确定额定值的某些参数（电压、电流等！注：除非有规定，围压和电流均用其方均根值表示3.3.3
raterlpower
额定容量
调压器表观功率的惯用值（以飞VA表示），它和额定输出电压-起决定其额定输出电流：3.3.4
额定输入电压ratedinputvoltage在调压器的输人端指定施加的电压。3.3.5
输入电压范围inputvoltagerange为使稳压器的输出电压稳定在额定值的稳压精度范用内，允许其输人电压波动的范围：输人电压范围允许以额定输人电压与输人电压正、负变化值之和来表示。人电压变化值还可用额定输人电压的百分数表示。
输出电压范围output voltage range在额定输入电压条件下，调压器输出电压从最小值到最大值之间的调压范围。3.3.7
额定输出电压ratedoutputvoltage调压器输出端在规定条件下应达到的电压，调压器输出电压规定达到的最人值为调压器的额定输出电压，稳压器输出电压规定达到的稳定值为稳压器的额定输出电压3.3.8
额定输出电流rated outputcurrent出调压器额定容和额定输出电压计算出的流经输出端的电流，3.3.9
稳压精度accuracyofavoltagesiabilization稳压器的输人电序在规定范围内变化时.输出电压对额定输出电压的最大偏离值占额定输出电压的百分数。
调压时间durationforvultageregulating调压器输山电压山最小值调至最大值：或由最大值调至最小值所需的时问（单位为s)。3.3.11
反应时间responsetime
当输人电压在规定范围内变化时.稳压馨的输出电压白动返可到额定值的稳精度范围内所需的时3
JB/T 8749.1--2007
间单位为s)。
参考温度reference temperaturc计算损耗时依据的溢度
3.4损耗及空载电流
空载损耗no-load[oss
当调压器的输出端开路，输人入辩施加额定频率的额定输人电压（在额定励磁状态下）时，所吸取的有功功率。
空载电流no-laad current
当调医器的输出端开路，输人端施加额定频率的额定输人电压（在额定励磁状态下）时，流经输入端电流的方均根值。
注：对于二柜调压器，为三相空载电流的算术平均值注：逾常用带人满额定排筑的百分数来表示，3.4.3
负载损耗ladloss
调压器的输出端在规定的输出电压位置短接，输入端施加额定频率的电压，当输出电流等于额定值时、所吸取的并折算到参考温度（见7.1）层的有功功率。3.4.4
总损耗
total loss
空载损耗和负载摄耗之和。
注：辅助装置损耗不包括在总摄耗中，并应单独说明，3.5绝缘
设备最高电压Uanhighest yoltageforequipment U.三相系统中相间最高电正的方均根值，调压器绕组绝缘是按此值设计的，3.5.2
额定绝缘水平rated insulationlevel起以证明满足所绝缘耐受能力的一组额定受电压。调压器的额定绝缘水平是以额定外施耐受电压和额定感应耐受电压米表示的。3.6试验分类
行试验
ruulinetest
每台调小器都要求受的试验
型式试验typelest
在一台有代表性的调下器上所进行的试验。以证明所代表的调压器也符合规定要求，但行试验除外。注：如巢调理器作额定俏和结构方面完全相间、则认为其中一台可以代表若一台调压器在额定值或其他特性方面与其余谢压器的差异不大时，则在该台调压器上所做的型式试验对于其他调压器也可认为有效，但这些差异应经制造单位与用户协商同意
特殊试验
special test
除型式试验和例行试验外，按制造单位和户间协议所进行的试验。4产品分类、产品型号、冷却方式的标志和额定值4.1产品分类
4.1.1按产品功能分类
按产品功能：可分为：
a）调压：
b）稳压。
4.1.2按产品结构分类
按产品结构：可分为：
a）接触式（有环式、柱式两种铁心型式)：b）感应式：
c）移阅：
d）磁性式。
4.1.3按调压方式分类
按调压方或，可分为：
a）于动：
b）电动：
c）白动.
4.1.4按冷却方式分类
按冷却方式，可分为：
a）油浸白冷：
b）润浸风
c）于自冷：
d）式风冷。
4.2产品型号
调小器产品型号的组成型式，半母排列顺序及涵义按JB/T3837的规定。4.3冷却方式的标志
4.3.1油浸式调压器
对于油浮式调压器，用四个字母来标志其冷都方式，JR/T 8749.12007
第个字母表示与绕组接触的内部冷却介质，如为矿物泄或燃点不超过300的合成绝缘液体，则以0表示：
第二个字母表示内部冷却介质的循环方式，N表示自然的热对流循环，F表示冷却设备中的油流是强追循环的：
第三个字母表示外部冷却介质、A表示空气：第个学母表示外部冷却介质的循环方，N表示自然对流，上裴示风冷。示例1：ONAN一—油浸式，内部的油流为自然热对流循、外部的空气为自然对流的冷却方式。示例2：OFAF——油设式，内部的油流为强迫循环。外部的空气经风扇直接吹冷产品的冷却方式，4.3.2干式调压器
没有保护外壳的调压器，或冷却空气通过外壳进行内外部循环的调压器，以用两个宇母来标志其冷却方式。
第一个字母表示冷却介质A表示空气：第二个字母表示冷却介质的循环方式，N表乐白然对流，F表示风冷。5
JB/T8749.1—2007
示例1：AN——空气为自然对流的冷却方式。采例2：AF-—空气经风扇直接吹冷产品的冷却力式。4.4额定值
4.4.1额定容量
4.4.1.1额定容量的优先值
调压器额定容量（单位为kVA）的优先值为：0.1、0.2、0.3、0.5、1、2、2.5、3.3.5、4、4.5、5.5.6、6.3、7、8、9、10、11、12.5、14、16、18、20、22.5、25、28、31.5、35、40、45、50、56、63、70、80、90、100、110、125、140、160、180、200、225、250、280、315、350、400、450、500、560、630、700、800、900、1000.1100.1250、J400、1600:1800、2000:.2250、250、2800、3150、3500.4000.4500、5X0、5600、6300.7000、8KK.900X).10000、调压器的额定容量可接GB/I32I一2005R20优先数系延伸，4.4.1.2额定容量的表达式
额定容量的表达式为：
PN= Vn × U2N X 12W× 10-3
P调所器的额定容量，单位为kVA：m—相数，单相为1．三相为3：
U2N—额定输出电压单位为V：
12N额定输出电流，：单位为A，4.4.2在高于额定电压和！或！频率不稳定情况下的运行在设备最离电压U规定俏以内，电压与频率之比超过额定压与额定频率之比，伍不超过5%的“过励磁”时，调压器应能连续运行而无损坏。对于特殊的使用情况，用户可在额定频率下规定调压器在高于05%的额定电压下运行，但不得超过110%的额定电压，当电流为额定电流的K（0≤K三1）倍时，应按以下公式对电压U加以限制：-110-5K
4.4.3输入电压变化值
稳压器的输人电压变化值用额定输人电压的分数表示：应为下列之一：±10%: ±15%: ±20%: +1%: -%: % 4.4.4稳压精度
稳压器的稳压精度应为下列之一：±0.25%，±0.5%：±1.0%；±2.0%：±3.0%；=4.0%；=5.0%4.4.5额定性能参数
额定性能参数按各类调压器产品标推规定5使用条件
5.1正常使用条件
本部分对调压器的技术要求，是在下述使用条件下规定的。a.海拨
海拨应不超过1000m。
b!环境温度
最高气温：40℃：
最热月平均气温：30℃：
最高年平均汽温：20℃！
最低气溢：-5℃（适用于户内式调压器）：最低气遍：-25℃（适用于门外式调器）。c电源电压的波形
电源电压的波形应近似十正弦被。JB/T 8749.1—2007
法：对于公用供中系统来说，此要求并不背划。问当有强大的变流器负载设备时，却应按传统的规则进行考虑：畸变波形中的总谐波合也不大于5多，次谐被含基不大于1。同时还应考虑谐波电流对负载拱耗及温升的影呢，
d）一相电源电压对称性
对于二推调压器，其三相电源电压成犬致对称e）安装环境
安装环境应无明显污秽（调压器套答或调压器的外绝缘不需作特殊的考虑），地震引发的地菌加速度ag：水平方向迹低于3m/s：垂直方可应低1.5m/s~（设计中不需特殊考虑此限度内的地震尚题；
5.2特殊使用条件的规定
凡需要满足5.1既定的正常使用条件之外的特殊使用条件的调压器，用户应在询价和订货时说明，有关信息参见附录A：
特殊使用条件下，调压器的额定值和试验规则按下面规定a）在较高环温度或商海拔环境下的温升限值修止按6.4.2的规定b）在高海拔环境下的外绝缘修正按6.3.4的规定6技术要求
6.1结构
6.1.1材料
a）调压器应选取性能满足使用要求计符台相应标准规定的导电、导磁和绝缘材料：在制成产品后应满型有美锁验要报
h）油浸式调乐器选用的绝缘油资压器油：减符台GB2536的规定。6.1.2 引线和端子
注，寸选择
调压器输人，输出端引线和相应端子应按其通过的最大电流来选择尺：参见GBT5273，调旺器的相与中性点之间须承担负载时：中性点引出线及中懈点端应按相应的负载电流和接地故障电流选择其尺寸。如不担负裁电流：仪需按接地故障电流选择其尺寸。b）结构要求
引线和端于的结构应保证良好的电接触和预期的载流能力，并应有足够的机械强度，端子结构应便-安装和与外部导线连接，心端于标
二村I调压器：标志为\输人A、B、C、O\、“输出a、b、、u\：或标志为“输人\“输出\。单相凋压器：标志为“输人A、X、“输出a，x\；或标志为“输人\、“输出”。端“标芯学母的排列方法与顺按各类调压器产品标准的规定6.1.3接地端子
调压器的铁心（环式除外，和外光应在电气1相互连接并连接到接地端子上。接地端了应没置在容易接近并便于接线之处，压紧螺母应有防止偶然松动措施。接地端子应出不受侵蚀的黄铜制成，否则应进行有效批离蚀的表面处理。7
JB/T8749.1-2007
接地点附近应有易见、清晰、不易脱落的接地标志符号“一“6.1.4 外壳
干式调压器外完的设计与其安装地点和坏境条件有关。供空气循环用的挡板和开孔应按GB4208的规定。
6.1.5油保护及油温测量装置
额定电压为6kV级及以上的池没式调压器，应装有吸凝器，或装有防止油与空气直接接触的保护装置。
额定电压为6kV级及以上，H额定容量不小于1000kVA的油式调压器：应装有测温装置。6.1.6油箱的机械强度及密封性能油箱的机械强度及密封望能按各类调压器产品标准规定6.1.7表面质量
调压器的铸件、焊接件、其他部件的外壳及非切削加工表面应无显著毛刺，紧固件在装配过程中不应有毛凹。
调压器的金腐雾、部件装面应有防锈藓盖层，谢压器的外表涂层应光泽、平整、均钧6.2充许偏差
调压器的技术参数实测值与规定值（标准值）之差不应超过表1中列出的允许偏差表 1 允许偏差
允许偏差
6.3绝缘水平
6.3.1概述
空载损耗
负载损耗
总损耗
空载电流
调压器的绝缘要求和相应的绝缘试验，是按指定绕组及其接线端子而规定的。对于适用于本部分的调压器，这些要求仅适用于内绝缘，当需要对外绝缘提出补充要求和试验时、应由制造单位和使用部门商定：
在对调压器绕组进行绝缘试验前，应指出其“设备最高电压U…”值。构成调压器绕组绝缘水平的额定耐受电压是由一组绝缘试验电压（外施耐受电压和感应耐受电压：来验证的、而这一-组绝缘试验电压值是随U值而改变的6.3.2外施耐受电压的要求
各类调压器应能承受60s的额定外施耐受电压试验，而不应出现内部绝缘击穿或局部损伤现象。调压器绕组的绝缘水平应是表2或表3所给出的值表2Um→1000（1140）V时调压器绕组的绝缘水平单位：kv
领电压
！方均根值，
没备最离电压
“方均板值）
额定外施副受电压（方均根值
接触调压器，感应调压器、移阅调床器千式
20x--1
油没式
磁性调压器
油技式
