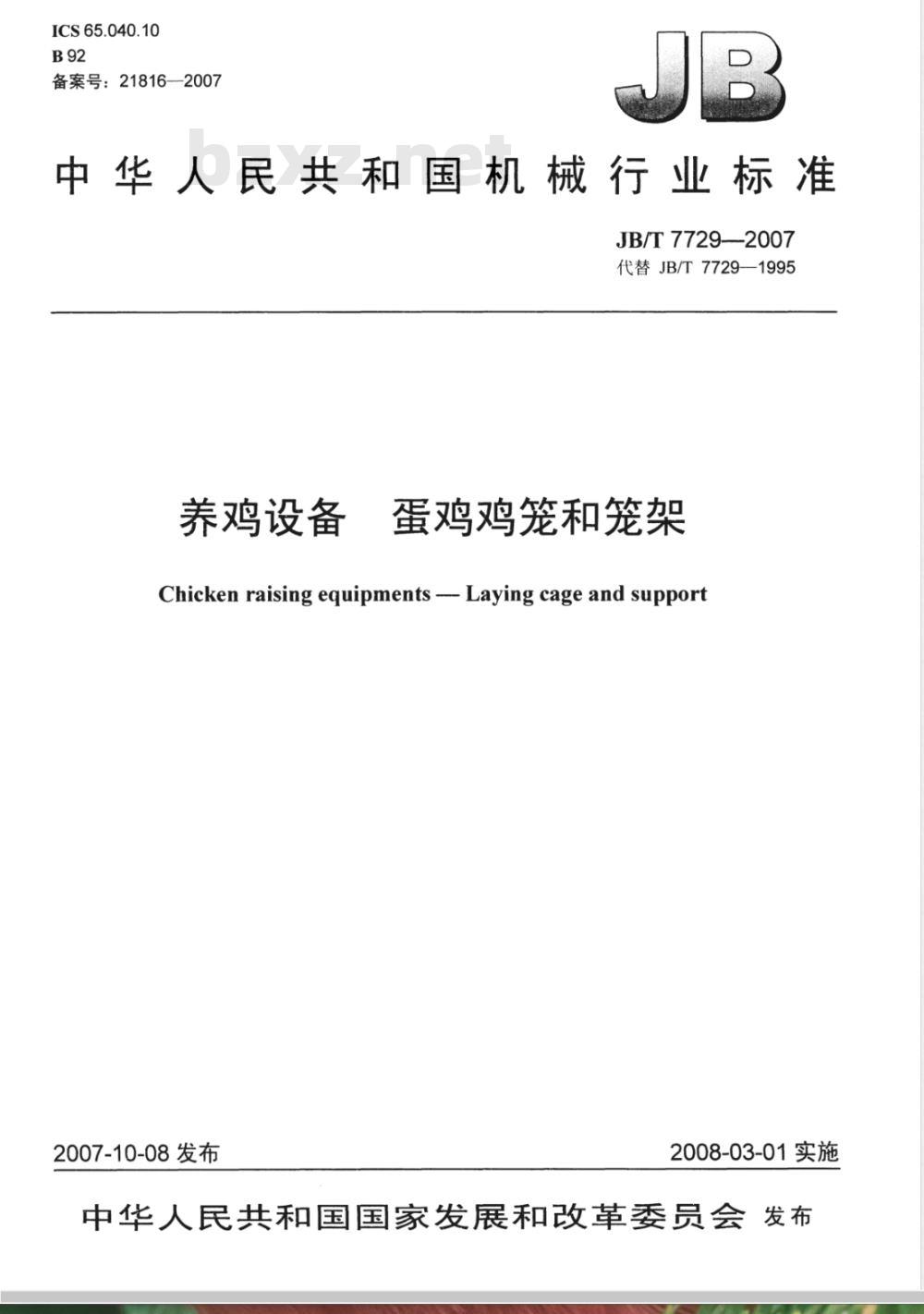

【机械行业标准(JB)】 养鸡设备 蛋鸡鸡笼和笼架

ICS 65.040.10
备案号：21816—2007
中华人民共和国机械行业标准
JB/T7729—2007
代替JB/T7729-1995
养鸡设备
蛋鸡鸡笼和笼架
Chicken raising equipments -- Laying cage and support2007-10-08 发布
2008-03-01实施
中华人民共和国国家发展和改革委员会发布前言

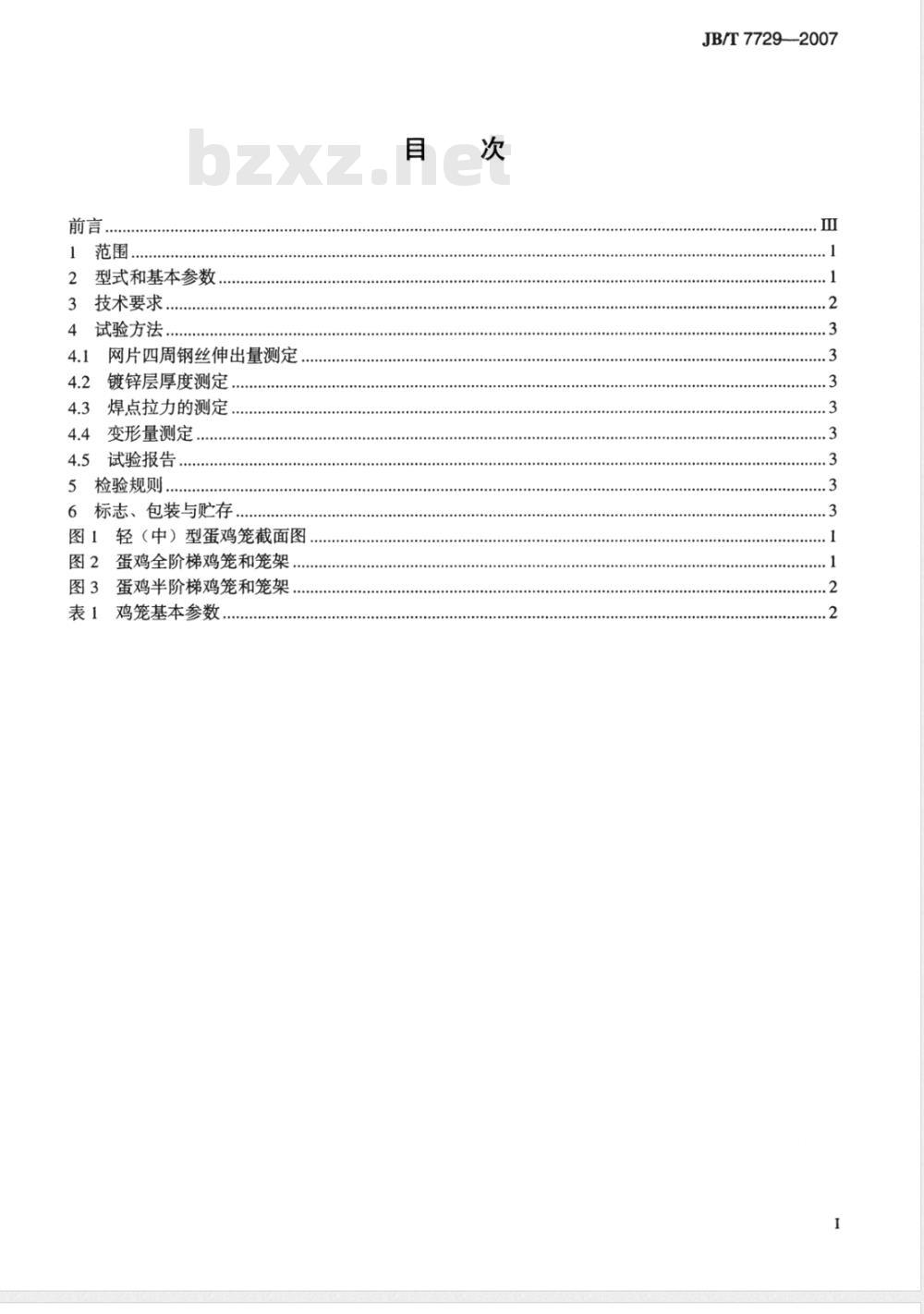

型式和基本参数，
技术要求.…
试验方法。
网片四周钢丝伸出量测定
镀锌层厚度测定
焊点拉力的测定，
变形量测定
试验报告.
检验规则..
6标志、包装与贮存
图1轻（中）型蛋鸡笼截面图
图2蛋鸡全阶梯鸡笼和笼架
图3蛋鸡半阶梯鸡笼和笼架
表1鸡笼基本参数
JB/T7729—-2007

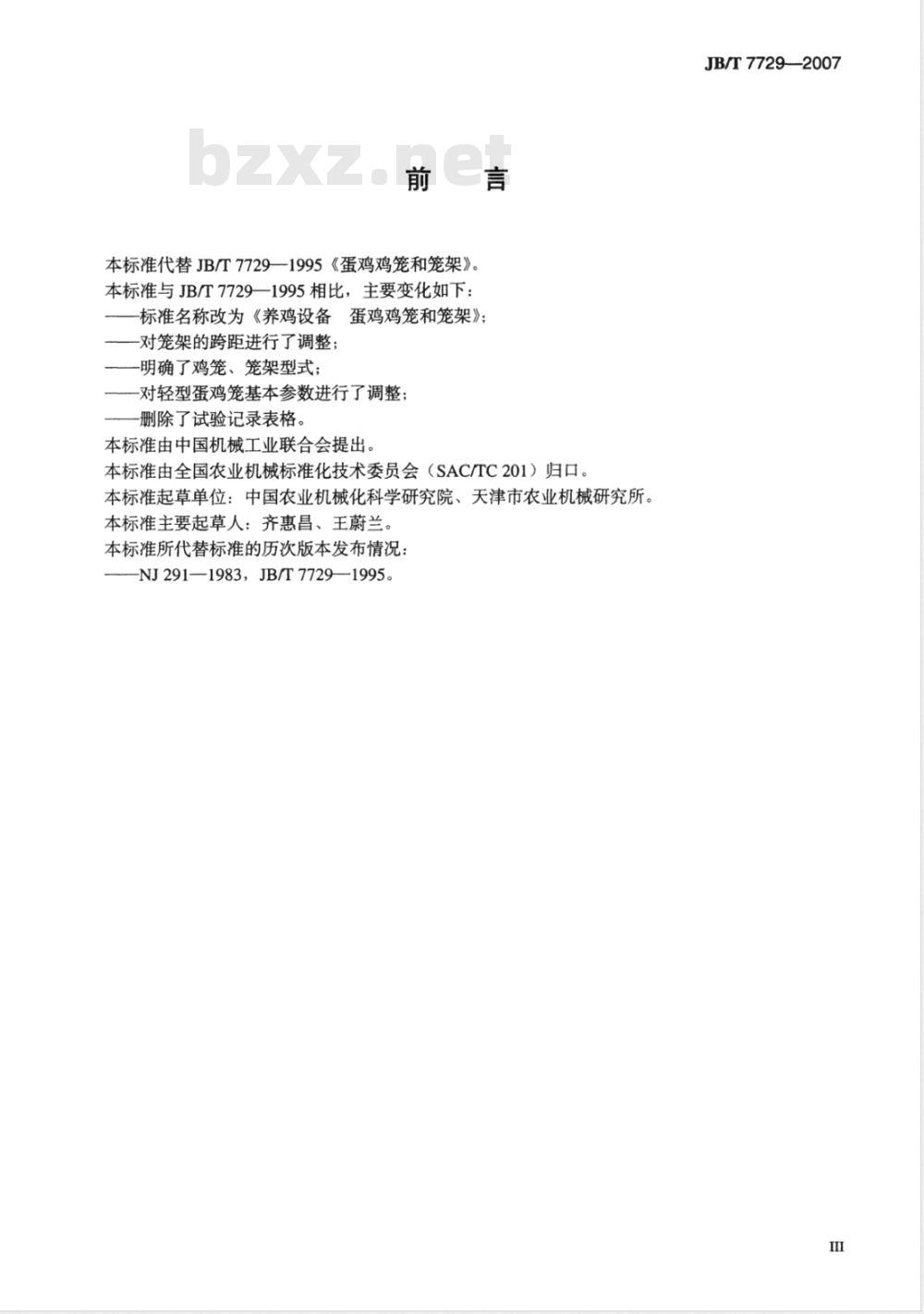

本标准代替JB/T7729—1995《蛋鸡鸡笼和笼架》。本标准与JB/T7729一1995相比，主要变化如下：一标准名称改为《养鸡设备蛋鸡鸡笼和笼架》；-对笼架的跨距进行了调整；
-明确了鸡笼、笼架型式；
对轻型蛋鸡笼基本参数进行了调整；一删除了试验记录表格。
本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。本标准起草单位：中国农业机械化科学研究院、天津市农业机械研究所。本标准主要起草人：齐惠昌、王蔚兰，本标准所代替标准的历次版本发布情况：—NJ291—1983，JB/T7729—1995。JB/T7729—2007

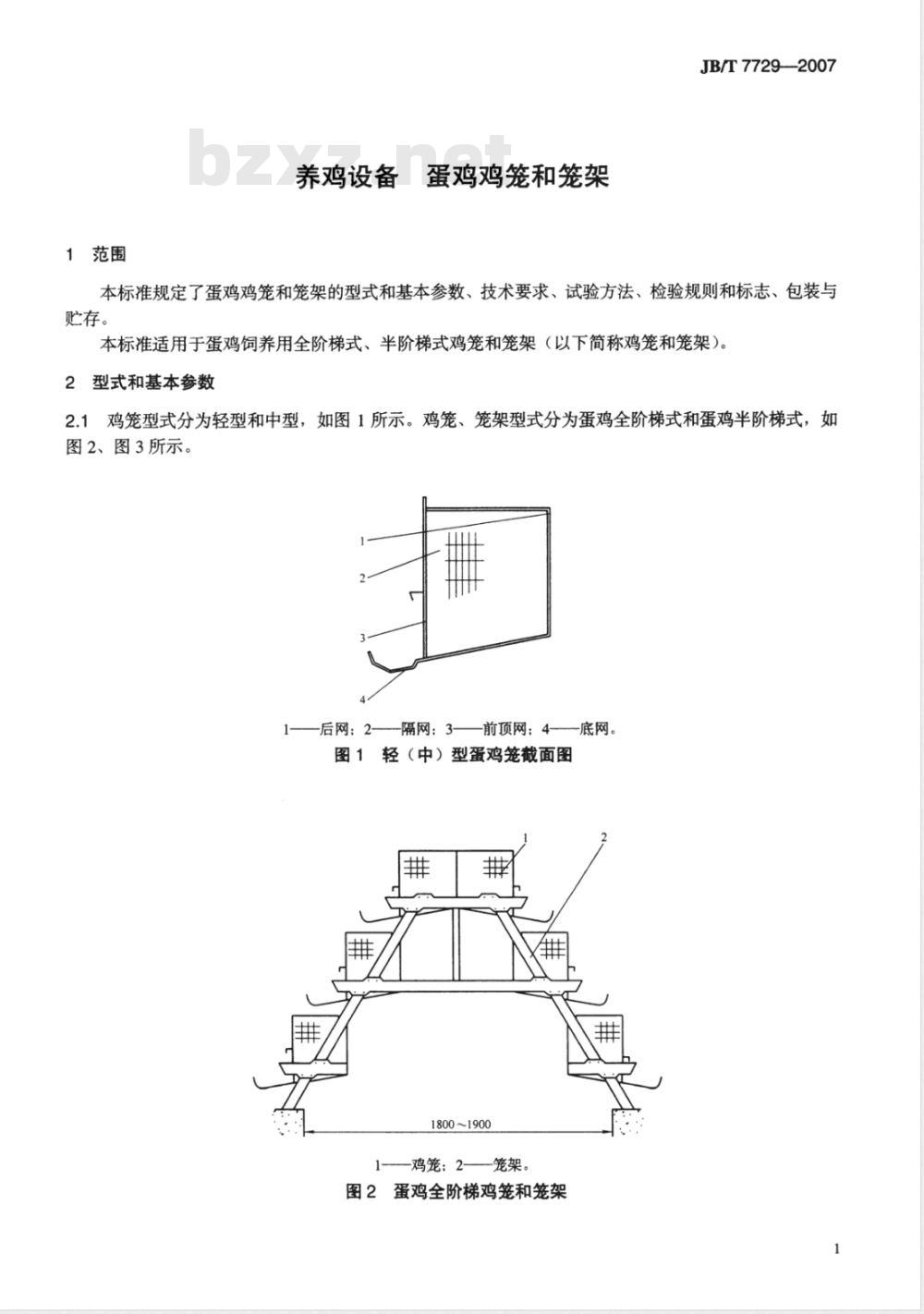

1范围
养鸡设备
蛋鸡鸡笼和笼架
JB/T7729—2007
本标准规定了蛋鸡鸡笼和笼架的型式和基本参数、技术要求、试验方法、检验规则和标志、包装与贮存。
本标准适用于蛋鸡饲养用全阶梯式、半阶梯式鸡笼和笼架（以下简称鸡笼和笼架）。型式和基本参数
2.1鸡笼型式分为轻型和中型，如图1所示。鸡笼、笼架型式分为蛋鸡全阶梯式和蛋鸡半阶梯式，如图2、图3所示。
1—后网：2—隔网：3——前项网；4——底网。图1轻（中）型蛋鸡笼截面图
1800~1900
1鸡笼；2—笼架。
图2蛋鸡全阶梯鸡笼和笼架下载标准就来标准下载网
JB/T7729—2007
1250~1400
一鸡笼；2—
一笼架

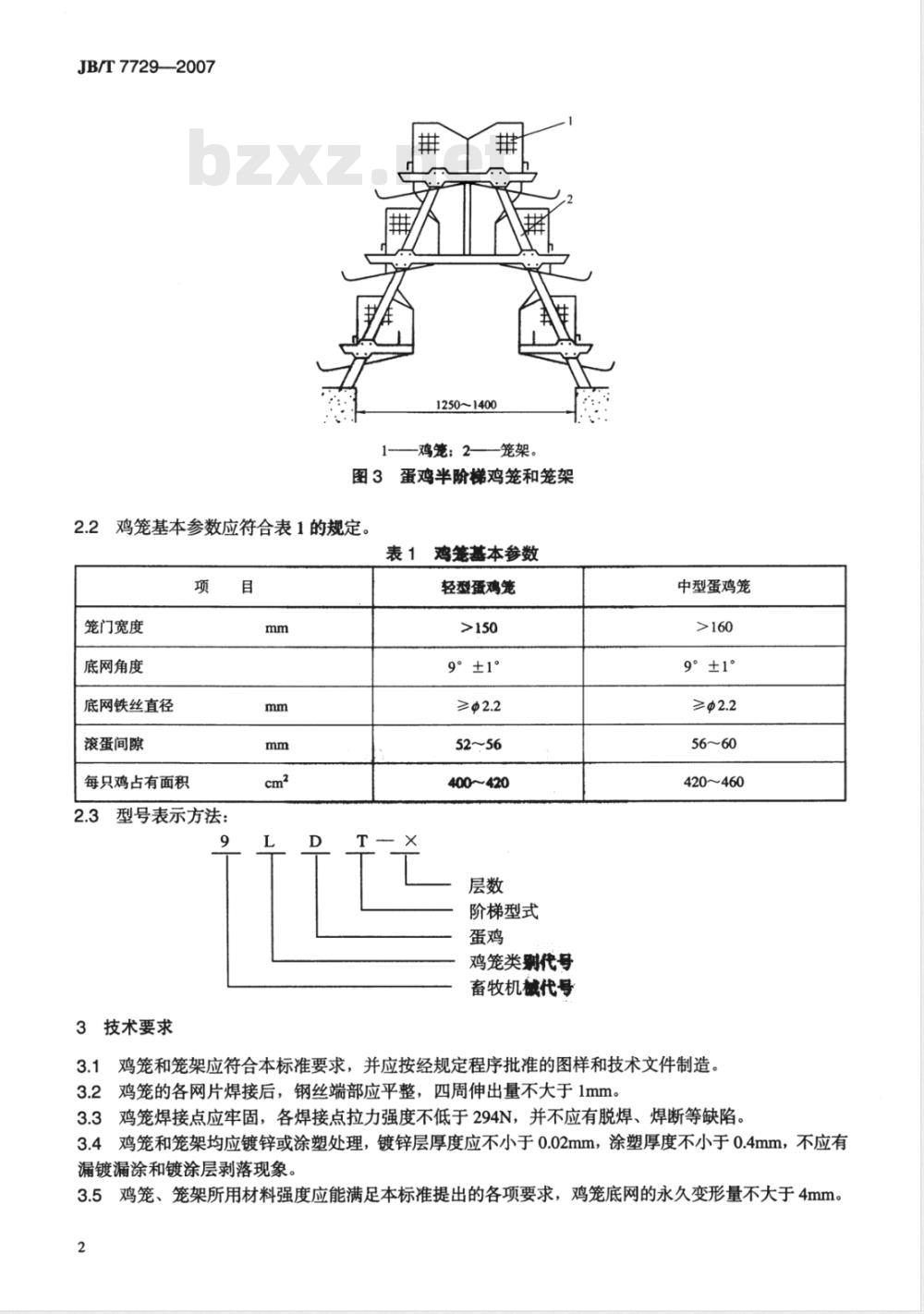

图3蛋鸡半阶梯鸡笼和笼架
2.2鸡笼基本参数应符合表1的规定。表1
鸡笼基本参数
笼门宽度
底网角度
底网铁丝直径
滚蛋间隙
每只鸡占有面积
2.3型号表示方法：
3技术要求
轻型蛋鸡笼
9°±1°
400~420
阶梯型式
鸡笼类别代号
畜牧机械代号
中型蛋鸡笼
9°±1°
420~460
3.1鸡笼和笼架应符合本标准要求，并应按经规定程序批准的图样和技术文件制造。3.2鸡笼的各网片焊接后，钢丝端部应平整，四周伸出量不大于1mm。3.3鸡笼焊接点应牢固，各焊接点拉力强度不低于294N，并不应有脱焊、焊断等缺陷，3.4鸡笼和笼架均应镀锌或涂塑处理，镀锌层厚度应不小于0.02mm，涂塑厚度不小于0.4mm，不应有漏镀漏涂和镀涂层剥落现象。
3.5鸡笼、笼架所用材料强度应能满足本标准提出的各项要求，鸡笼底网的永久变形量不大于4mm。2
3.6笼架表面应平整，不允许有裂纹和扭曲等现象。3.7笼架的焊接应牢固，不允许有虚焊和烧伤等现象。组装后鸡笼和笼架应平直整齐，不得有扭翘现象。3.8
3.9鸡笼的挂钩不应外翘，所有钢丝联结扣应在鸡笼外侧。3.10安装后每组笼架间距与设计值的偏差应不大于2mm，并与地面保持垂直。3.11鸡笼笼门开闭装置应保证不跑鸡，底网滚蛋部位不应出现的滞蛋及破蛋。4试验方法
网片四周钢丝伸出量测定
在半成品库中随机抽三个网片，用直尺测四周钢丝的伸出量。4.2镀锌层厚度测定
JB/T7729—2007
随机抽取三个底网片和三副笼架，每片（副）测3点～5点，以最薄点测试数据为准，采用磁性测厚仪测定
4.3焊点拉力的测定
取三件底网网片，每片随机抽取3点～5点，用测力计测拉，每点拉一次，取其最低值。4.4变形量测定
将三组鸡笼、笼架安装到最佳状态，每组鸡笼分别测量三次，每次以重物（如砖）均匀铺放在底网上代替鸡只，按设计载重量的130%模拟加载，每隔五天测量一次变形量，共测三次，15天后去掉载荷，测量底网变形量。
4.5试验报告
a）试验目的和概况：
b）样机简介（结构、主要参数、工作原理)；c）试验内容、方法、步骤和依据；d）试验结果分析：
e）存在问题和试验结果；
f）试验单位及参加人员。
5检验规则
鸡笼网片和笼架必须经制造厂检验部门检验合格后，方能出厂。对不同规格的网片每批分别进行抽样检验，装配后再进行尺寸检验。5.2
对每批笼架应进行抽样装配检验，检验不少于三组。5.3
5.4鸡笼和笼架应进行出厂检验，检查生产、装配质量是否符合3.1～3.3、3.5～3.6、3.9、3.11的要求订货单位有权按本标准的规定，对产品进行抽验，抽样方法及可接收质量限由供需双方协商确定。5.5
6标志、包装与存
6.1在每列（25组）鸡笼和笼架明显处固定产品标牌，标牌应包括下列内容a）制造厂名称；
b）产品牌号、名称及型号；
c）出厂编号；
d）产品执行标准编号。
6.2对不同规格的鸡笼网片和笼架应分别包装，包装必须牢固可靠，包装件内应附有出厂合格证、装箱单及使用说明书。
6.3包装件应注明：
JB/T 77292007
a）制造厂名称；
b）零件名称、型号、数量及重量，6.4鸡笼网片、笼架应贮存在清洁、干燥及通风处，不得接触酸、碱等有害物质、堆放方式应能防止变形。
人民共
机械行业标准
养鸡设备蛋鸡鸡笼和笼架
JB/T7729—2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张：13千字2008年3月第1版第1次印刷
定价：10.00元
书号：15111·8779
网址：http://www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
2006612
