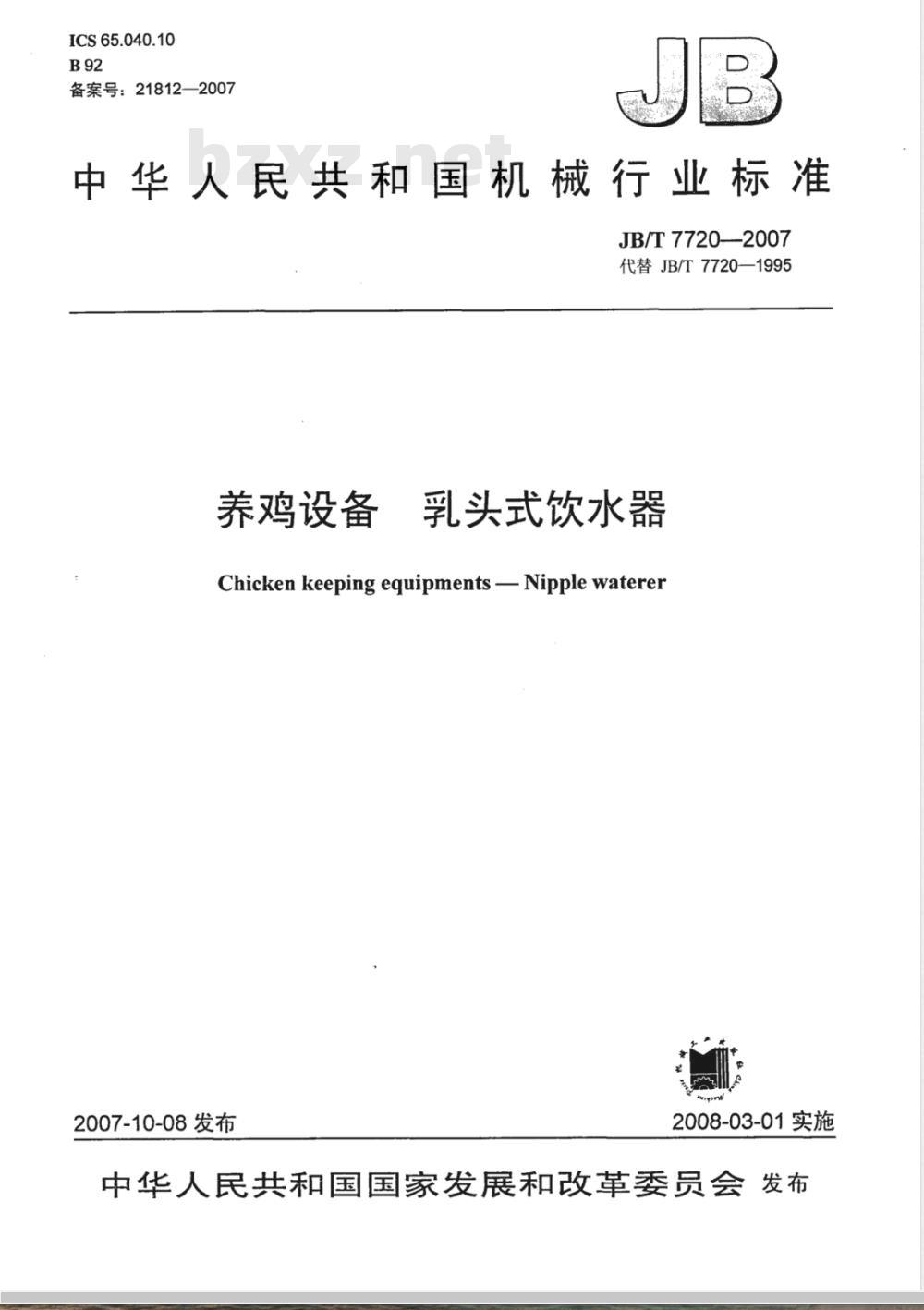

【机械行业标准(JB)】 养鸡设备 乳头式饮水器

ICS 65.040.10
备案号：218122007
中华人民共和国机械行业标准　JB/T7720—2007
代替JB/T7720—1995
养鸡设备
乳头式饮水器
Chicken keeping equipments - Nipple waterer2007-10-08发布
2008-03-01实施
中华人民共和国国家发展和改革委员会发布前言

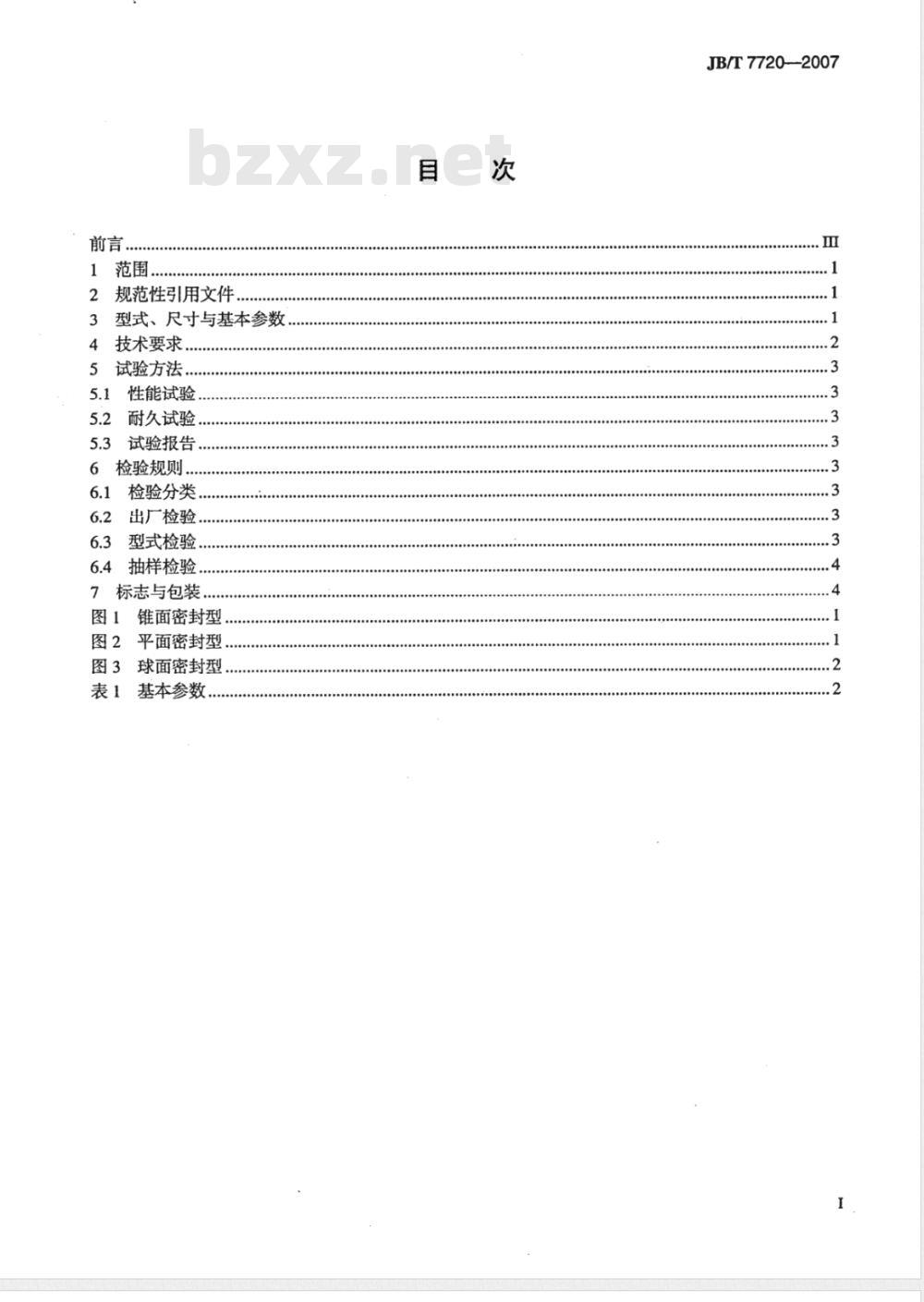

范围。
规范性引用文件
型式、尺寸与基本参数
技术要求，
试验方法.…
性能试验
耐久试验
试验报告
检验规则
检验分类，
出厂检验
型式检验.
6.4抽样检验.
7标志与包装
图1锥面密封型，
图2平面密封型，
图3球面密封型，
表1基本参数
JB/T77202007

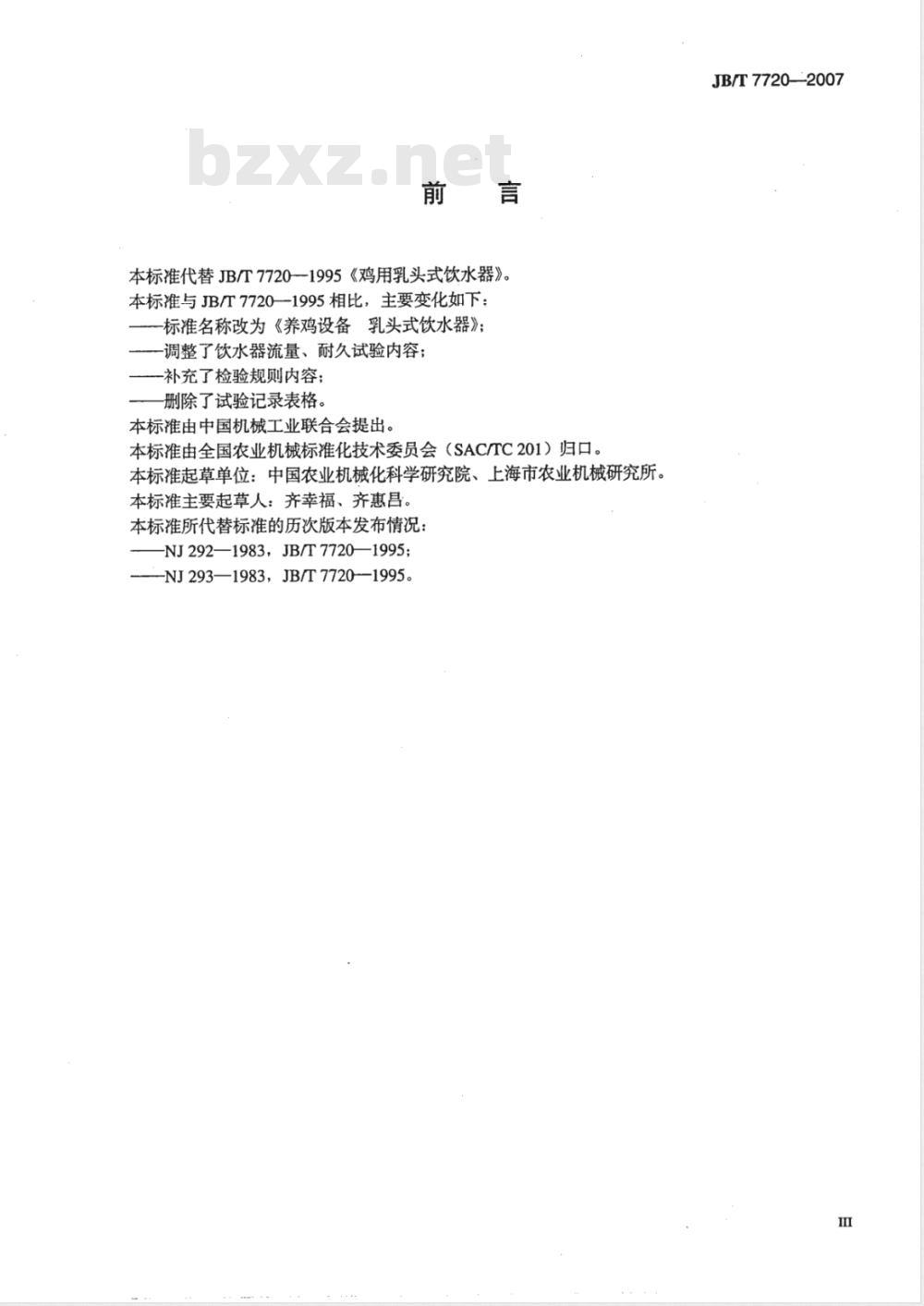

本标准代替JB/T7720—1995《鸡用乳头式饮水器》。本标准与JB/T7720—1995相比，主要变化如下；一标准名称改为《养鸡设备乳头式饮水器》；一调整了饮水器流量、耐久试验内容；补充了检验规则内容；
一删除了试验记录表格。
本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。本标准起草单位：中国农业机械化科学研究院、上海市农业机械研究所。本标准主要起草人：齐幸福、齐惠昌。本标准所代替标准的历次版本发布情况：NJ292—1983，JB/T7720—1995;-NJ293—1983，JB/T7720—1995。JB/T7720—2007
养鸡设备乳头式饮水器
JB/T7720—2007

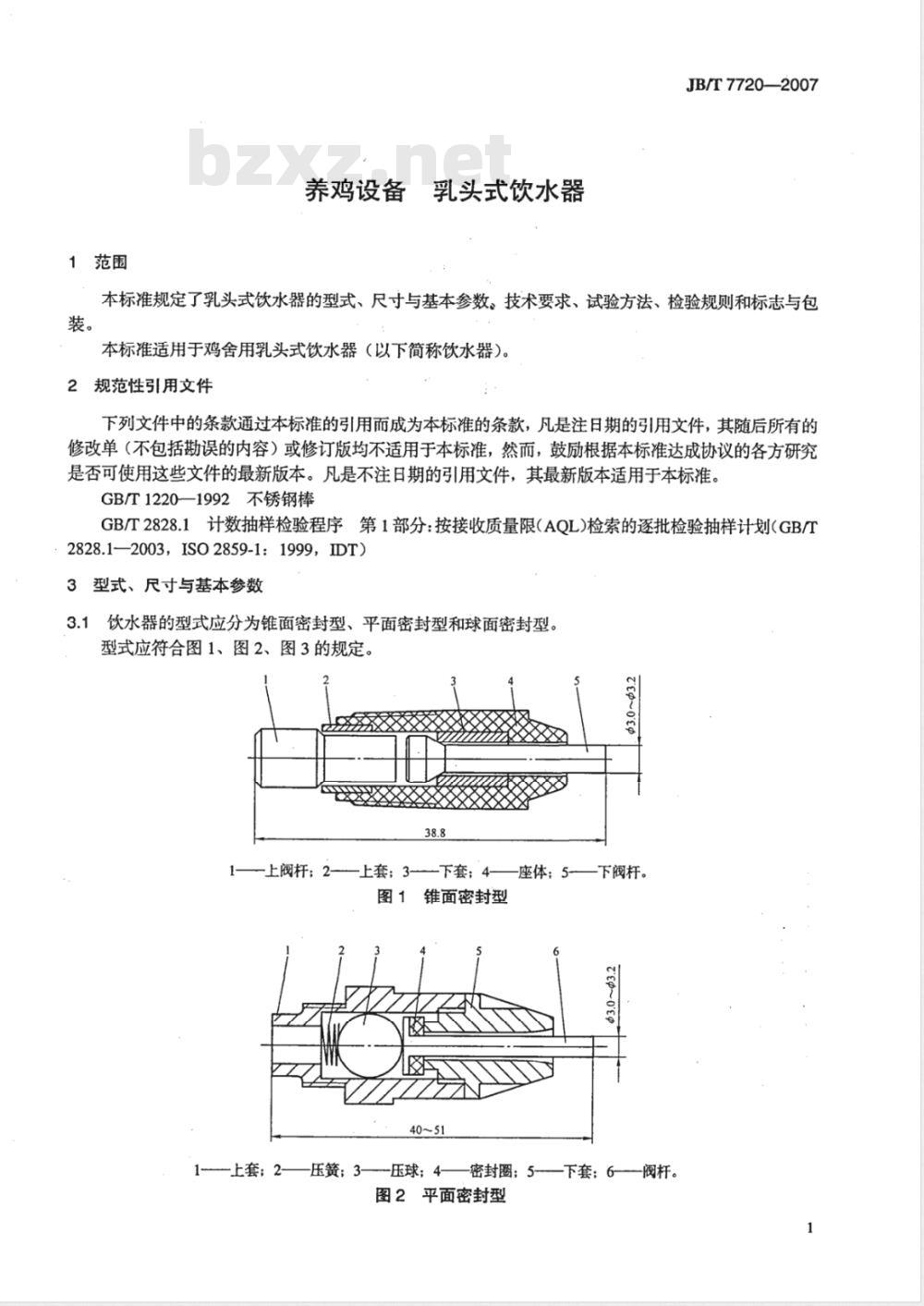

本标准规定了乳头式饮水器的型式、尺寸与基本参数、技术要求、试验方法、检验规则和标志与包装。
本标准适用于鸡舍用乳头式饮水器（以下简称饮水器）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1220—1992不锈钢棒
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(GB/T2828.1—2003，ISO2859-1：1999，IDT)型式、尺寸与基本参数
3.1饮水器的型式应分为锥面密封型、平面密封型和球面密封型。型式应符合图1、图2、图3的规定。38.8
上阀杆：2-
上套：2-
上套：3-
下套：4—
—座体；5-
锥面密封型
一压簧；3-
-压球；4
密封圈：5-
图2平面密封型
下阀杆。
下套：6-
一阀杆。
JB/T7720—2007
3.2标记说明：
连接座；2-
0形圈；3
*3.0~Φ3.2
钢球；4
阀座；5-

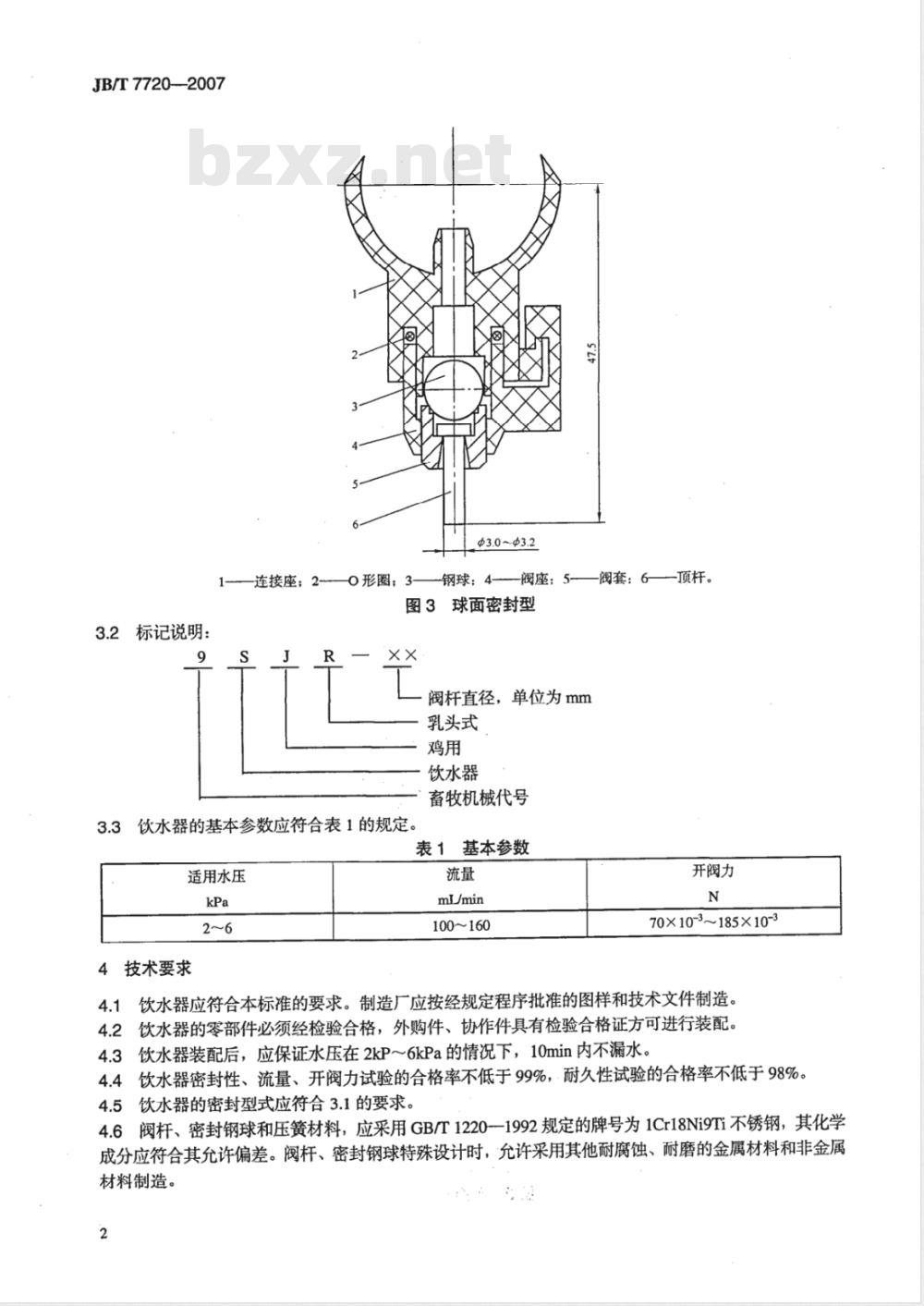

图3球面密封型
阀杆直径，单位为mm
乳头式
饮水器
畜牧机械代号
饮水器的基本参数应符合表1的规定。3.3
适用水压
4技术要求
基本参数
100~160
阀套：6-
一顶杆。
开阀力
70×10-3~185×10-3
4.1饮水器应符合本标准的要求。制造厂应按经规定程序批准的图样和技术文件制造。4.2饮水器的零部件必须经检验合格，外购件、协作件具有检验合格证方可进行装配。4.3饮水器装配后，应保证水压在2kP～6kPa的情况下，10min内不漏水。4.4饮水器密封性、流量、开阀力试验的合格率不低于99%，耐久性试验的合格率不低于98%4.5饮水器的密封型式应符合3.1的要求。4.6阀杆、密封钢球和压簧材料，应采用GB/T1220-1992规定的牌号为1Cr18Ni9Ti不锈钢，其化学成分应符合其允许偏差。阀杆、密封钢球特殊设计时，允许采用其他耐腐蚀、耐磨的金属材料和非金属材料制造。
JB/T.7720—2007
4.7阀体材料：应采用GB/T1220一1992规定的1Cr18Ni9Ti不锈钢或共聚甲醛树脂及其他耐磨、抗腐：蚀的工程塑料制造。
4.8饮水器零件不得有明显的损伤，其螺纹部分不得有碰伤和断牙等缺陷。5试验方法
5.1性能试验
5.1.1试验用饮水器的数量按GB/T2828.1规定抽取。5.1.2密封性试验：分别测定水压在2kPa、6kPa时的密封情况。将饮水器装在密封性试验装置上，先触动阀杆，待达到正常密封状态后，用秒表测定每渗漏一滴水的时间，每一水压下测定三次，取平均值。5.1.3流量测定：分别测量水压在2kPa、6kPa时的流量。将阀门全部打开，使水流人量杯中，测定1min的流量值，每个饮水器应重复测三次，求平均值。5.1.4开阀力的测定：分别调整水压为2kPa、6kPa时，用精度为0.1g的天平秤计量。试验时将一个秤盘顶住阀杆，向另一个秤盘里加码，直至秤盘顶开全部密封门，天平上的读数即为开阀力。在每一水压下测三次，求平均值。
5.2耐久试验
5.2.1在模拟鸡啄饮水器的试验台上进行试验，试验用饮水器数量与性能试验相当，阀门开闭次数不少于200万次。
5.2.2在试验前和试验后分别测出每套饮水器的阀杆外径、阀孔内径、钢球直径的尺寸及磨损量。5.2.3在试验中，每开闭10万次阀门做一次密封性试验，当10min内漏水时，为耐久性试验不合格。5.3试验报告
试验结束后，提出试验报告。试验报告内容为：a）试验目的；
b）结构和技术性能简介；
c）试验条件和要求；
d）试验结果分析；
e）改进意见及建议；
f）结论。
6检验规则
6.1检验分类
饮水器的检验分为出厂检验和型式检验。6.2出厂检验
6.2.1饮水器经制造厂检验部门检验合格后，附合格证方可出厂。6.2.2饮水器出厂前应进行检验。检查饮水器在正常水压下工作是否正常。6.2.3出厂检验项目应符合第4章的规定。经制造厂检验部门检验合格后，附合格证方可出厂。6.3型式检验
6.3.1正常生产时应每年进行一次型式检验，数量应不少于五套。6.3.2型式检验项目应包括本标准的全部内容。6.3.3饮水器遇有下列情况之一者应进行型式检验：新产品投产或老产品转产生产的试制、定型鉴定一产品结构、材料、工艺、参数有较大变化，可能影响产品性能时；-产品长期停产后恢复生产时；
国家质量监督检验机构提出进行型式检验要求时。3
JB/T7720—2007
6.4抽样检验
订货单位有权按本标准的规定对产品进行抽验，抽验数量按GB/T2828.1规定进行，检验质量合格水平由供需双方商定
7标志与包装
7.1在饮水器上应标出永久性的产品标牌。7.2应用热缩塑料薄膜及纸盒包装。7.3每盒内应附产品合格证、使用说明书。7.4包装盒外部应标明：
a）制造厂名称；
b）产品名称、牌号、型号；
c）产品执行标准代号；
d）产品数量及质量。此内容来自标准下载网
