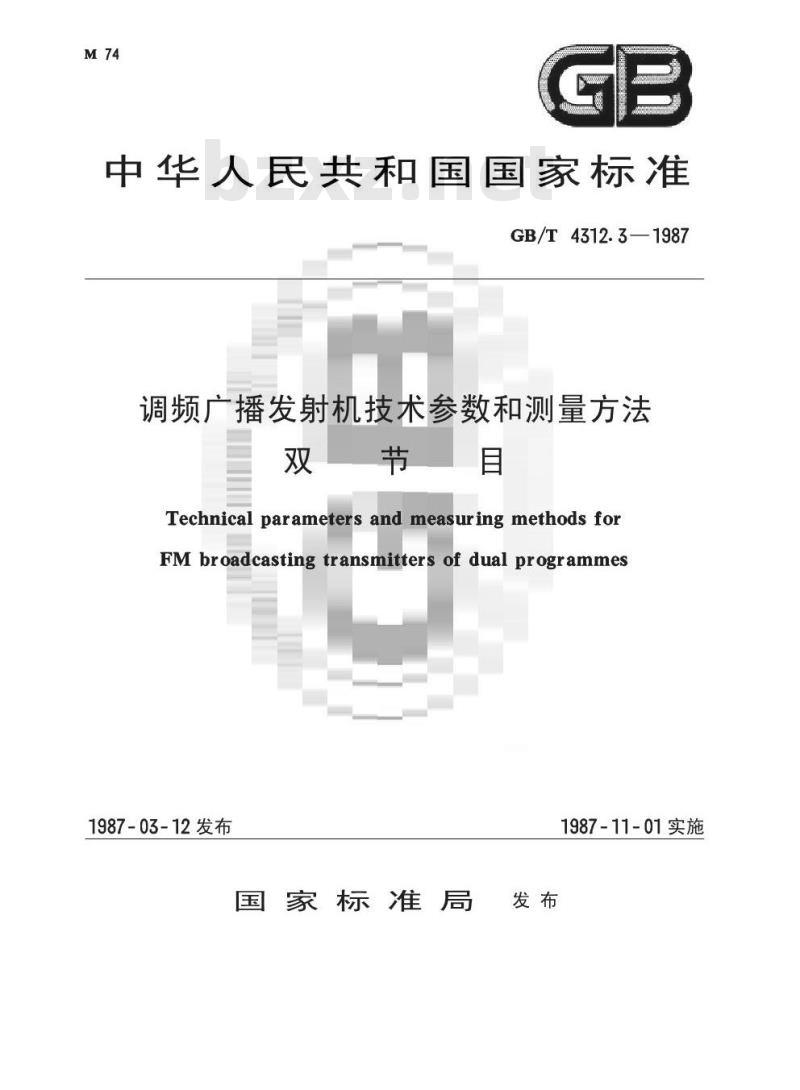

中华人民共和国国家标准
GB/T4312.3—1987
调频广播发射机技术参数和测量方法双节目
Technical parameters and measuring methods forFM broadcasting transmitters of dual programmes1987-03-12发布
国家标准局
1987-11-01实施
中华人民共和国国家标准
调频广播发射机技术参数和测量方法双节
TechnicalparametersandmeasuringmethodsforFM broadcasting transmitters of dual programmesUDC621.396.61
:621.317.08
GB/T4312.3—1987

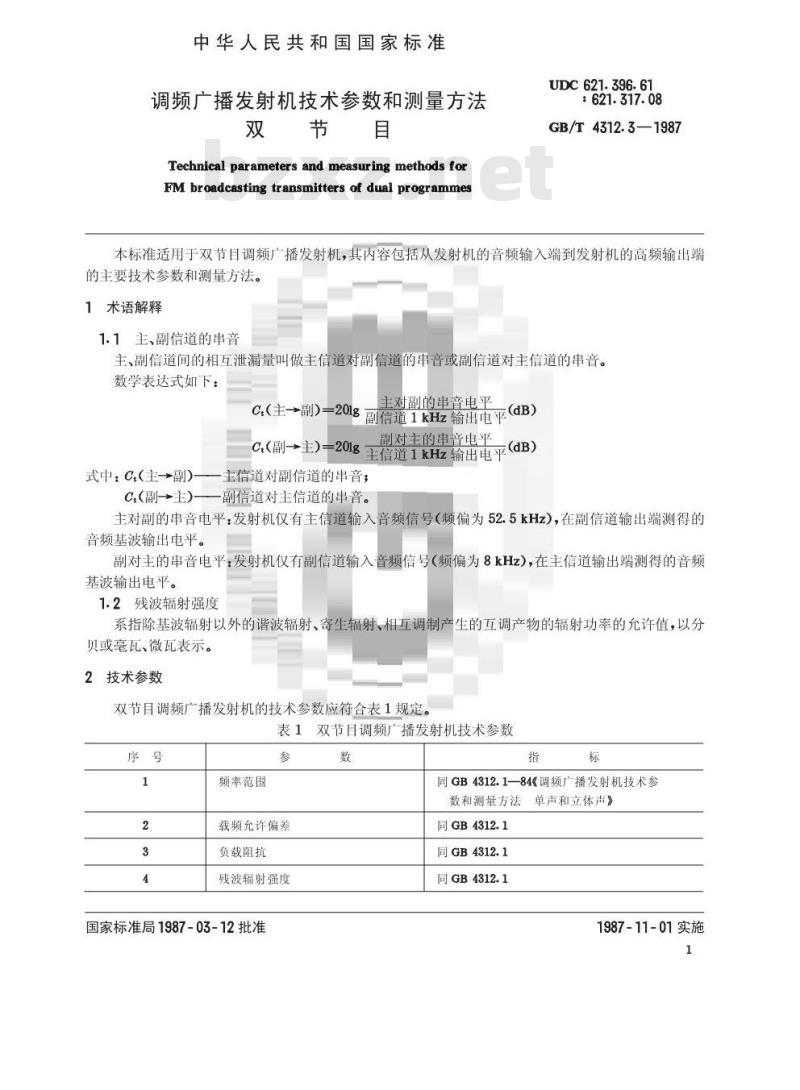

本标准适用于双节目调频广播发射机，其内容包括从发射机的音频输入端到发射机的高频输出端的主要技术参数和测量方法。
1术语解释
1.1主、副信道的串音
主、副信道间的相互泄漏量叫做主信道对副信道的串音或副信道对主信道的串音。数学表达式如下：
主对副的串音电平
C(主→副）-201g副信K嘉出毛平(dB）副对主的串音电平
C.(副→主)—201g主覆冠丰端出毛平(dB)式中：C主一→副
主信道对副信道的串音；
C(副→主)—副信道对主信道的串音。主对副的串音电平：发射机仅有主信道输入音频信号（频偏为52.5kHz)，在副信道输出端测得的音频基波输出电平。
副对主的串音电平：发射机仅有副信道输入音频信号（频偏为8kHz），在主信道输出端测得的音频基波输出电平。
1.2残波辐射强度
系指除基波辐射以外的谐波辐射、寄生辐射、相互调制产生的互调产物的辐射功率的允许值，以分贝或毫瓦、微瓦表示。
2技术参数

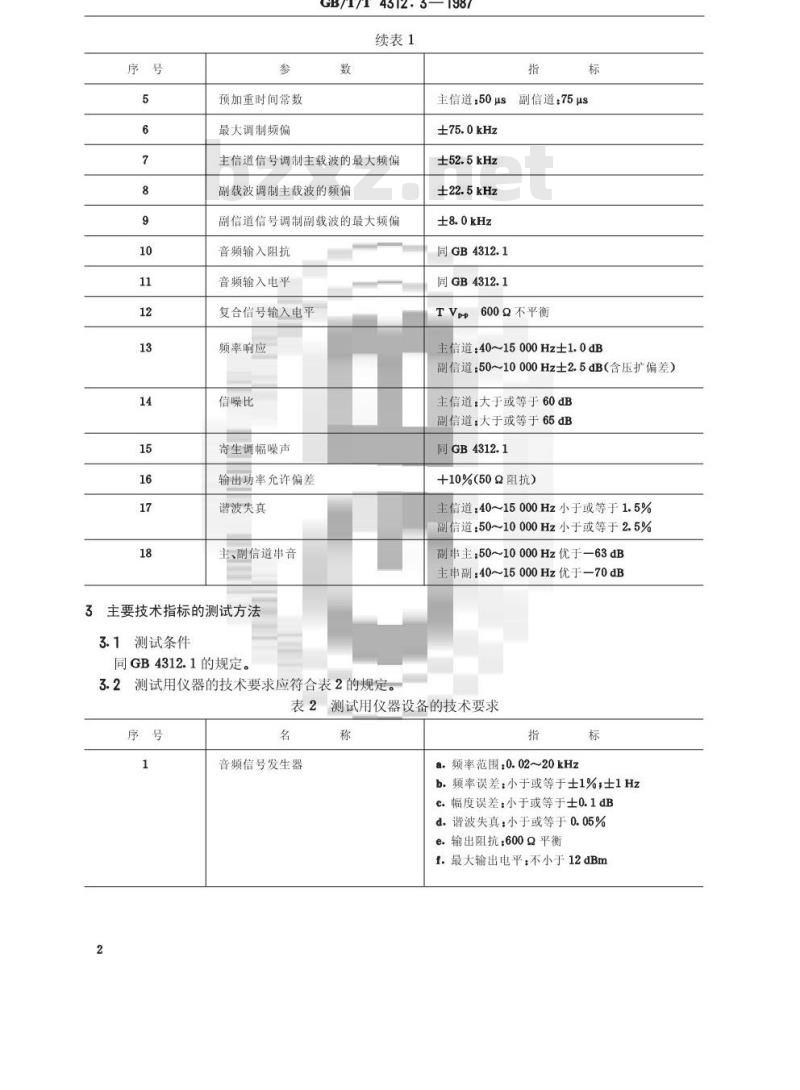

双节目调频广播发射机的技术参数应符合表1规定，表1双节目调频广播发射机技术参数序号
频率范围
载频允许偏差
负载阻抗
残波辐射强度
国家标准局1987-03-12批准
同GB4312.1—84《调频广播发射机技术参数和测量方法单声和立体声》
同GB4312.1
同GB4312.1
同GB4312.1
1987-11-01实施
预加重时间常数
最大调制频偏
GB/T/T4312.3—1987
续表1
主信道：50μs
副信道：75μs
±75.0kHz
主信道信号调制主载波的最大频偏副载波调制主载波的频偏
副信道信号调制副载波的最大频偏音频输入阻抗
音频输入电平
复合信号输入电平
频率响应
信噪比
寄生调幅噪声
输出功率允许偏差
谐波失真
主、副信道串音
3主要技术指标的测试方法
3.1测试条件
同GB4312.1的规定。
测试用仪器的技术要求应符合表2的规定。3.2
±52.5kHz
±22.5kHz
同GB4312.1
同GB4312.1
600Q不平衡
主信道：40~15000Hz士1.0dB
副信道：50~10000Hz士2.5dB（含压扩偏差）主信道：大于或等于60dB
副信道：大于或等于65dB
同GB4312.1
+10%(50Q阻抗）
主信道：40~15000Hz小于或等于1.5%副信道：50~10000Hz小于或等于2.5%副串主：50~10000Hz优于-63dB
主串副：40~15000Hz优于-70dB

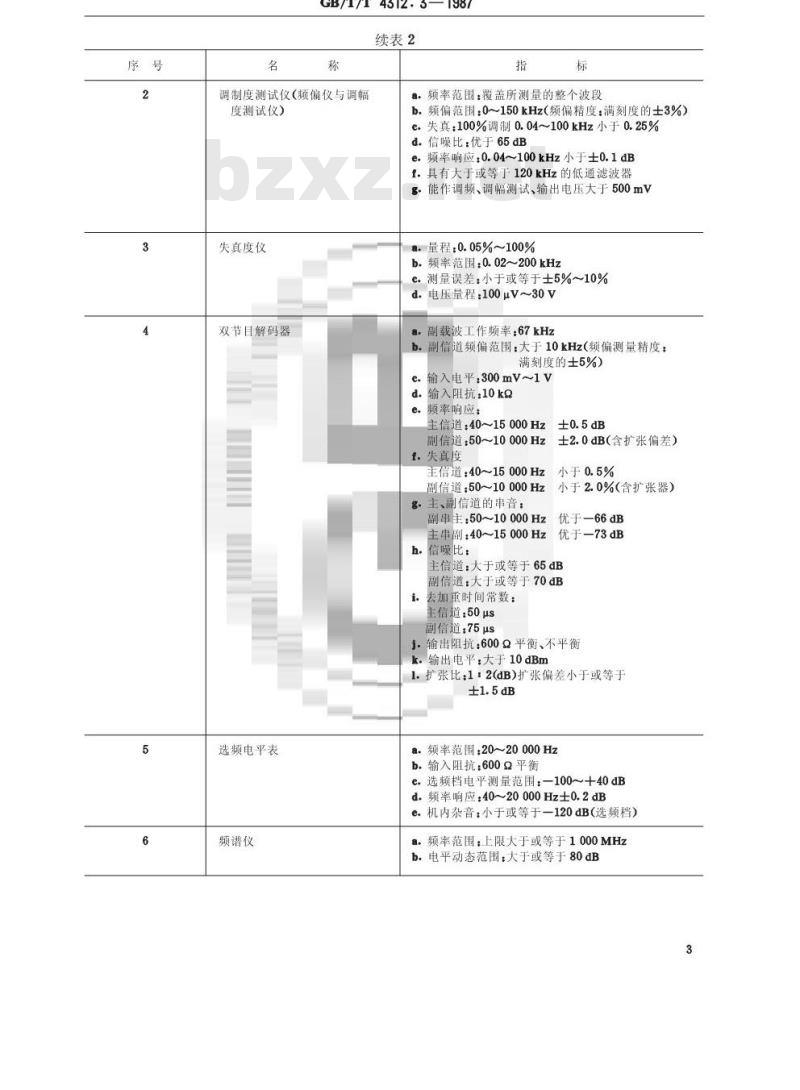

表2测试用仪器设备的技术要求
音频信号发生器
a.频率范围：0.02~20kHz
b：频率误差：小于或等于士1%：士1Hzc，幅度误差：小于或等于士0.1dBd.谐波失真：小于或等于0.05%
e.输出阻抗：600Q平衡
f.最大输出电平：不小于12dBm
GB/T/T4312.3—1987
续表2
调制度测试仪（频偏仪与调幅
度测试仪）
失真度仪
双节目解码器
选频电平表
频谱仪
8.频率范围：覆盖所测量的整个波段b.频偏范围：0~150kHz（频偏精度：满刻度的士3%）c.失真：100%调制0.04~100kHz小于0.25%d.信噪比：优于65dB
e.频率响应：0.04~100kHz小于±0.1dBf.具有大于或等于120kHz的低通滤波器g.能作调频、调幅测试、输出电压大于500mVa.量程：0.05%~100%
b.频率范围：0.02~200kHz
c.测量误差：小于或等于士5%~10%d.电压量程：100μV~30V
a.副载波工作频率：67kHz
b.副信道频偏范围：大于10kHz（频偏测量精度：满刻度的土5%）
c.输入电平：300mV~1V
d.输入阻抗：10kQ
e.频率响应：
主信道：40~15000Hz
副信道：50~10000Hz
f.失真度
主信道：40~15000Hz
副信道：50~10000Hz
g.主、副信道的串音：
副串主：50~10000Hz
士2.0dB（含扩张偏差）
小于0.5%
小于2.0%（含扩张器）
优于-66dB
主串副：40~15000Hz
优于一73dB
信噪比：
主信道：大于或等于65dB
副信道：大于或等于70dB
1.去加重时间常数：
主信道：50us
副信道：75μs
j.输出阻抗：600Q平衡、不平衡k.输出电平：大于10dBm
1.扩张比：1·2(dB)扩张偏差小于或等于±1.5dB
a.额率范围：20~20000Hz
b.输入阻抗：6002平衡
c.选频档电平测量范围：一100~十40dBd.频率响应：40~20000Hz士0.2dBe.机内杂音：小于或等于一120dB（选频档）a.频率范围：上限大于或等于1000MHzb.电平动态范围：大于或等于80dB3

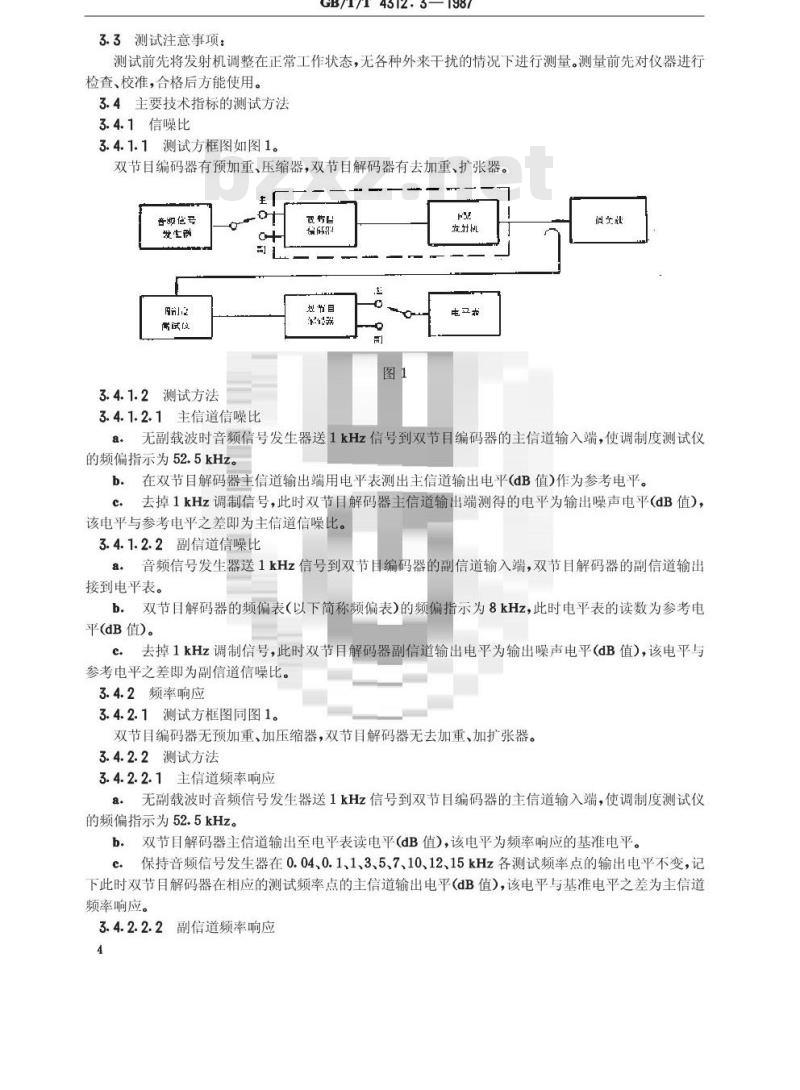

3.3测试注意事项：
GB/T/T4312.3—1987
测试前先将发射机调整在正常工作状态，无各种外来干扰的情况下进行测量。测量前先对仪器进行检查、校准，合格后方能使用。3.4主要技术指标的测试方法
3.4.1信噪比
3.4.1.1测试方框图如图1。
双节目编码器有预加重、压缩器，双节目解码器有去加重、扩张器。「
音源他号
高试度
3.4.1.2测试方法
3.4.1.2.1主信道信噪比
a无副载波时音频信号发生器送1kHz信号到双节目编码器的主信道输入端，使调制度测试仪的频偏指示为52.5kHz。
b。在双节目解码器主信道输出端用电平表测出主信道输出电平(dB值)作为参考电平。c.去掉1kHz调制信号，此时双节目解码器主信道输出端测得的电平为输出噪声电平（dB值），该电平与参考电平之差即为主信道信噪比3.4.1.2.2副信道信噪比
音频信号发生器送1kHz信号到双节目编码器的副信道输入端，双节目解码器的副信道输出a.
接到电平表。
b。双节目解码器的频偏表（以下简称频偏表)的频偏指示为8kHz，此时电平表的读数为参考电平(dB值)。
c：去掉1kHz调制信号，此时双节目解码器副信道输出电平为输出噪声电平(dB值），该电平与参考电平之差即为副信道信噪比。3.4.2频率响应
3.4.2.1测试方框图同图1。wwW.bzxz.Net
双节目编码器无预加重、加压缩器，双节目解码器无去加重、加扩张器。3.4.2.2测试方法
3.4.2.2.1主信道频率响应
无副载波时音频信号发生器送1kHz信号到双节目编码器的主信道输入端，使调制度测试仪a.
的频偏指示为52.5kHz。
b.双节目解码器主信道输出至电平表读电平(dB值)，该电平为频率响应的基准电平。保持音频信号发生器在0.04、0.1、1、3、5、7、10、12、15kHz各测试频率点的输出电平不变，记Ct
下此时双节目解码器在相应的测试频率点的主信道输出电平（dB值），该电平与基准电平之差为主信道频率响应。
3.4.2.2.2副信道频率响应
GB/T/T4312.3—1987
音频信号发生器送1kHz信号到双节目编码器的副信道输入端，使频偏表频偏指示为8kHz。a.
双节目解码器的副信道输出至电平表，此时电平表读数(dB值)为频率响应的基准电平。b.
保持音频信号发生器在0.05.0.1、1、3、5、7、10kHz各测试频率点上的输出电平不变，记下此c.
时双节目解码器在相应测试频率点的副信道输出电平（dB值），该电平与基准电平之差为副信道频率响应。
3.4.3预加重特性
3.4.3.1测试方框图同图1
3.4.3.2测试方法
3.4.3.2.1主信道预加重特性
双节目编码器主信道有50us预加重、无压缩器，双节目解码器无去加重、无扩张器。a。无副载波时音频信号发生器送15kHz信号到双节目编码器的主信道输入端，使调制度测试仪频偏指示为52.5kHz，记下双节目解码器的主信道输出电平。b。音频信号发生器分别送12、10、7、5、3、1、0.1、0.04kHz信号到双节目编码器的主信道输入端，保持输入电平不变，读出双节目解码器主信道输出端各相应频率的输出电平。c。将测出各频率点对应的输出电平，作出50us预加重曲线。3.4.3.2.2副信道预加重特性
双节目编码器副信道用75us预加重、无压缩器，双节目解码器无去加重、无扩张器。a.音频信号发生器送10kHz信号到双节目编码器的副信道输入端，使频偏表频偏指示为8kHz记下双节目解码器的副信道输出电平。b.音频信号发生器分别送7、53、1、0.1、0.04kHz信号到双节目编码器的副信道输入端，保持输入电平不变，读出双节目解码器副信道输出端各相应频率的输出电平。c。将测出各频率点对应的输出电平，作出75μs预加重曲线。附：50、75μus预加重特性理论值频率
3.4.4谐波失真
3.4.4.1测试方框图如图2。
双节目编码器无预加重、有压缩器，双节目解码器无去加重、有扩张器。E
音频信号
河武间
3.4.4.2测试方法
3.4.4.2.1主信道失真
GB/T/T4312.3—1987
&。无副载波时音频信号发生器送主信道各测试频率点的信号到双节目编码器的主信道输入端，使调制度测试仪频偏指示为52.5kHz。b.双节目解码器主信道输出至失真仪。c.测量各对应测试频率点的非线性失真。3.4.4.2.2副信道失真
音频信号发生器送副信道各测试频率点的信号到双节目编码器的副信道输入端，使频偏表频偏指示为8kHz。
b。双节目解码器的副信道输出至失真仪。c。测量各对应测试频率点的非线性失真。3.4.5主、副信道串音
3.4.5.1测试方框图如图3。
双节目编码器无预加重、有压缩器，双节目解码器有去加重、扩张器。音频管号
优测度
3.4.5.2测试方法
3.4.5.2.1主串副”串音
音频信号发生器送1kHz信号到双节目编码器副信道输入端，使频偏表频偏指示为8kHz。a.
b。双节目解码器副信道输出至选频电平表读参考电平(dB值）。c.无副载波时音频信号发生器给双节目编码器主信道送各测试频率点信号，使调制度测试仪频偏指示为52.5kHz。加上副载波，去掉副信道音频输入信号，在副信道输出端用选频电平表测出主信道所送各测试频率点信号的基波电平（dB值），各该电平与参考电平之差即为该频率的“主串副”串音。3.4.5.2.2“副串主”串音
无副载波时音频信号发生器送1kHz信号到双节目编码器主信道输入端，使调制度测试仪频a.
偏指示为52.5kHz。
双节目解码器主信道输出至选频电平表读参考电平(dB值）。b.
c。去掉主信道音频输入信号，音频信号发生器给双节目编码器副信道送各测试频率点信号，使频偏表频偏指示为8kHz，这时主信道输出端用选频电平表测出副信道所送各测试频率点信号的基波电平(dB值)，各该电平与参考电平之差即为该频率的“副串主”串音。6
附加说明：
GB/T/T4312.3—1987
本标准由中华人民共和国广播电影电视部提出。本标准由广播电影电视部设备制造厂起草。本标准主要起草人陈蓓君。
