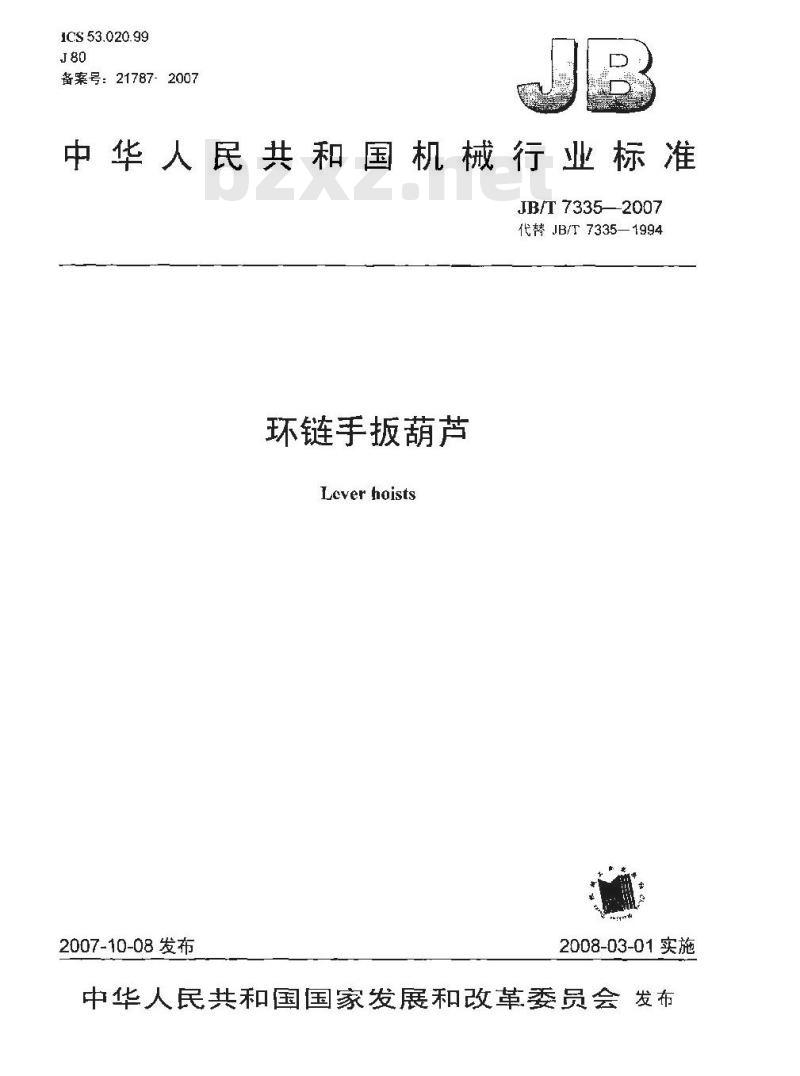

【机械行业标准(JB)】 环链手扳葫芦

1CS 53.020.99
备案号：21787-2007
中华人民共和国机械行业标准
JB/T7335—-2007
代替JB/T7335—1994
环链手扳葫芦
Lever hoists
2007-10-08发布
2008-03-01实施
中华人民共和国国家发展和改革委员会发布前言，

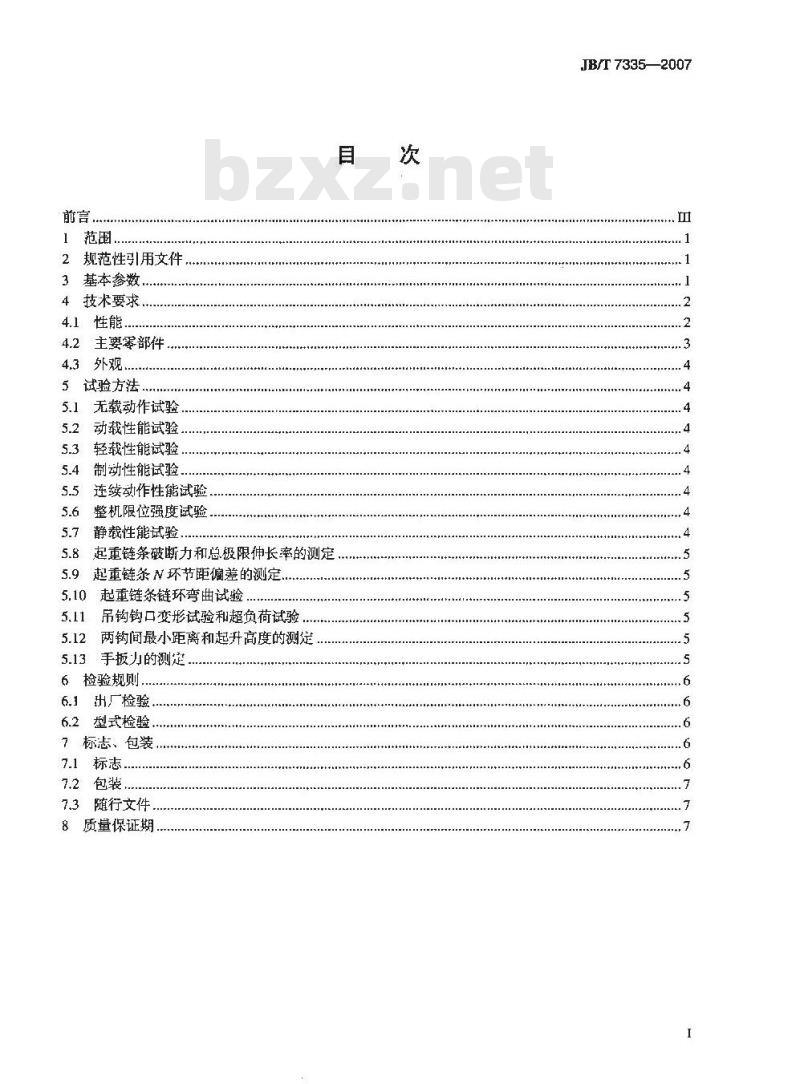

规范性引用文件
基本参数
4　技术要求
4.1性能.
4.2主要零部件
4.3外观，
5试验方法，
5.1无载动作试验
动载性能试验
轻载性能试验
制动性能试验..
连续动作性能试验.
整机限位强度试验.
静载性能试验
起重链条破断力和总极限伸长率的测定，起重链条N环节距偏差的测定，
起重链条链环弯曲试验，
吊钩钩口变形试验和超负荷试验5.12两钩间最小距离和起升高度的测定5.13手扳力的测定
6检验规则
出厂检验
型式检验，
7标志、包装，
7.1标志
7.2包装
随行文件
质量保证期
JB/T7335—2007

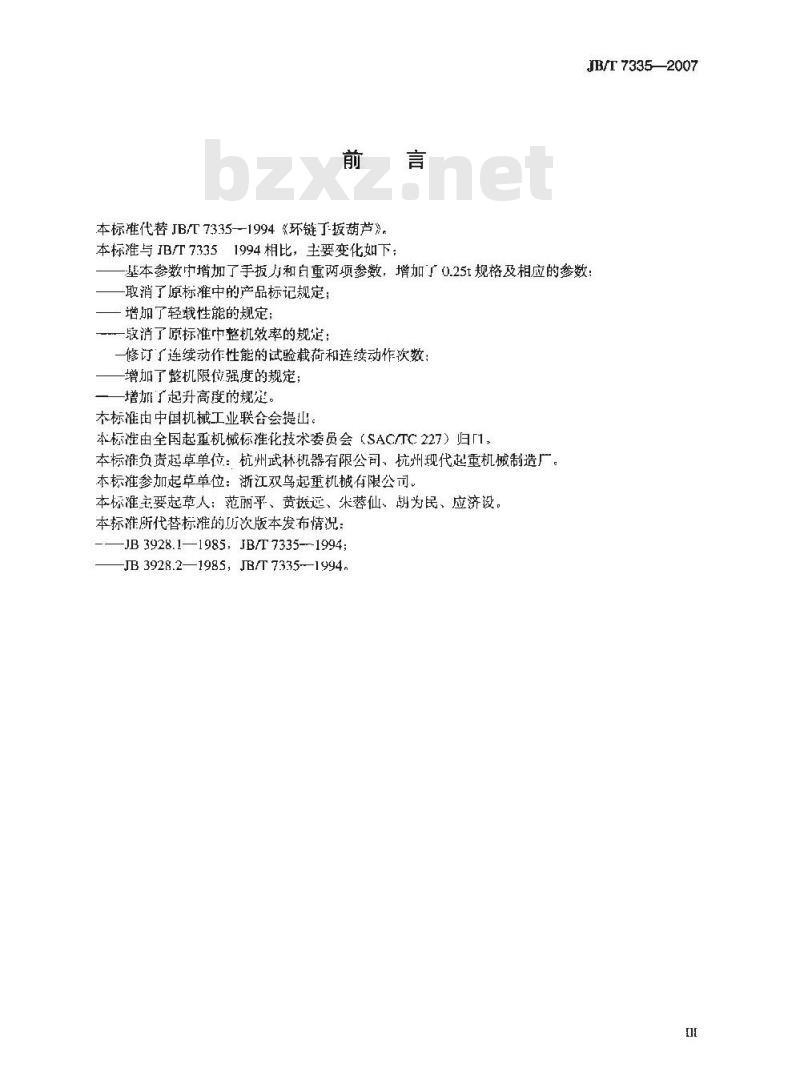

本标准代替JB/T7335--1994《环链了-扳葫芦》。本标准与IB/T73351994相比，主要变化如下：JB/T7335—2007
-坚本参数中增加了手扳力和自重两项参数，增加广0.25t规格及相应的参数：-取消了原标准中的产品标记规定：增加了轻载性能的规定；
一取消了原标准中整机效率的规定；一修订了连续动作性能的试验载荷和连续动作次数；增加了整机限位强度的规定；
增加了起升高度的规定。
本标准由中国机械工业联合会提山。本标准由全国起重机械标准化技求委员会（SACTC227）归T1本标雄负责起草单位：杭州武林机器有限公司，杭州现代起重机械制造厂。本标准参加起草单位：浙江双鸟起重机械有限公司本标准主要起草人：范丽平、黄振远、朱蓉仙、胡为民、应济设。本标准所代替标准的厉次版本发布情况：-JB 3928.1—1985,JB/T7335-1994:JB 3928.2—1985,JB/T7335-19941范围
环链手扳葫芦
JB/T73352007
本标雅规楚环链手披葫芦的基本数、技术要求、试验方法、检验规则以皮标志利包装本标适用于一般用途的渐开线圆柱齿轮传动的环链手扳甜芦（以下简称手扳葫芦），其他结构型式的环链手扳葫芦可参照使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13384机电产品包装通用技术条件GB/T20946起重用短环链验收总则（GB/T20946—2007，ISO1834：1999，IDT）GB/T20947起重用短环链T级（T，DAT和DT型）高精度葫芦链（GB/T20947—2007，ISO3077：2001，DT)
IB/T4207.1手动起重设备用吊钩JB/T4207.2手动起重设备用吊钩闭锁装置3基本参数

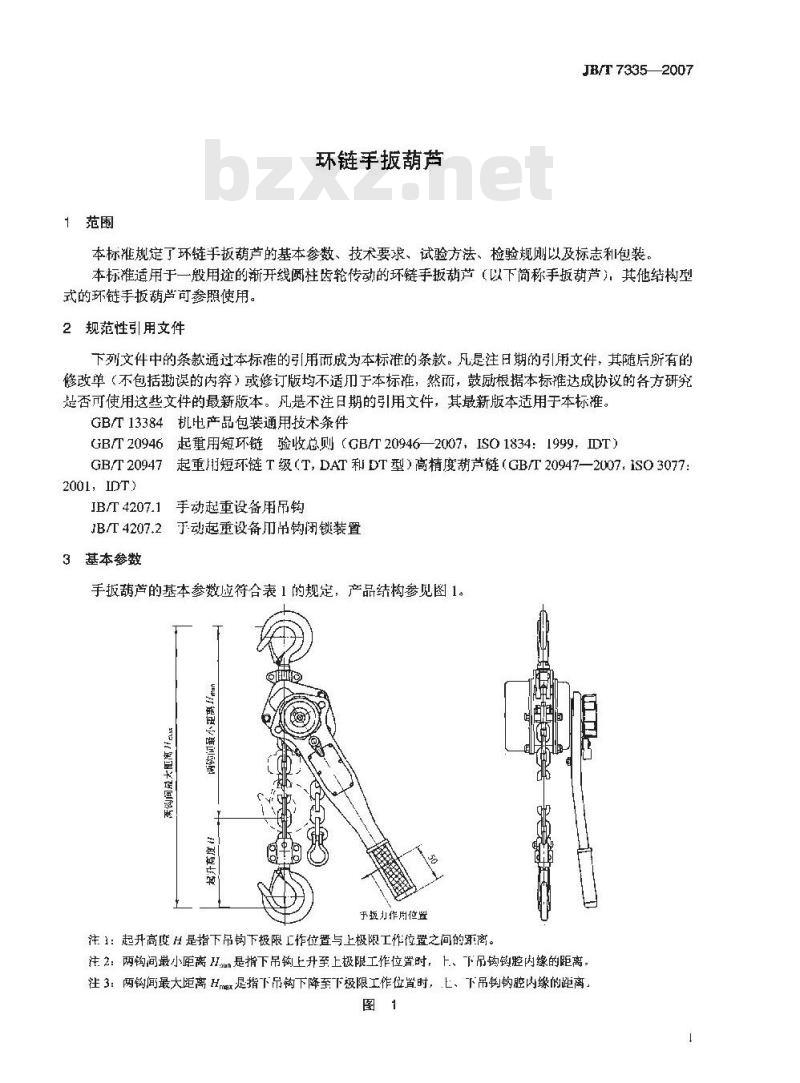

手扳葫芦的基本参数应符合表1的规定，产品结构参见图1。于拒为作用位置
注1：起升高度H是指下吊钩下被限工作位置与上极限工作位置之间的距离。注2：两钩间最小距离Haun是指下吊钩上升至上极限工作位置时，上、下吊钩钩腔内缘的距离，注3：两钩闻最大距离H是指下吊钩下降至下极限工作位置时，上、下吊钩钩腔内缘的距离，图
JB/T7335—2007

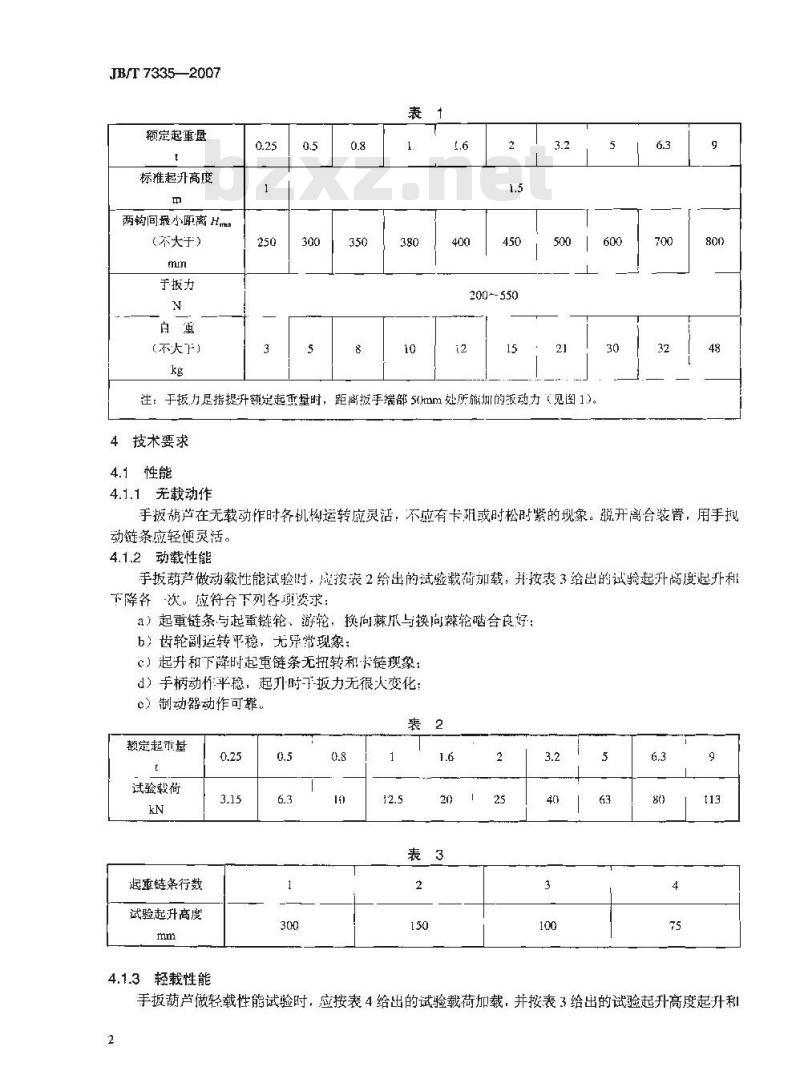

额定起重量
标推起升高度
两钩间最小距离Hm
（不大于）
手扳力
（不大)
200--550
注：于扳力是指提升额定起重量时，距离扳手端部5(mm处所施圳的扳动力（见图1)。4技术要求
4.1性能
4.1.1无载动作
手扳趙芦在无载动作时各机构运转应灵活：不应有卡巩或时松时紧的现象。说开高合装置，用手拽动链条应轻便灵活。
4.1.2动载性能
手扳葫芦做动载性能试验时：虚按表2给出的试验载荷加载，并按表3给出的试验起升高度起升和下降各次。应符合下列各项要求：a）起重链条与起量链轮、游轮，换向棘爪与换向棘轮啮合良好：b）齿轮副运转平稳，无异常现象；心）起升和下降时起重链条无扭转和卡链现象：d）手柄动作平稳，起升时子-扳力无很大变化：c）制动器动作可靠
额定起币基
试验载荷
起重链条行数
试验起升高度
4.1.3轻载性能
手扳荫芦做轻载性能试验时，应按表4给出的试验载荷加载，并按表3给出的试验起升高度起升利2
下降各一次，要求载荷升降正常，额定起重量
试验载荷
4.1.4制动性能
制动器动作可靠。
JB/T7335—2007
手扳葫芦按表5给出的试验载荷依次进行试验。把重物下降相当于起重链轮旋转一周以上的高度，静置 1h，重物不应白行下降。
额定起重量
试验载荷
4.1.5连续动作性能
手扳劳芦吊托额定起重量的载荷，按表3给出的试验起升高度连续升，降至表6给出的连续动作次数（升、停、降、停个循环为一次）。试验后的手扳葫芦各部位不应有异常现象：并应符合4.1.2和4.1.4的要求，
额定起重景
连续动作次数
4.1.6整机限位强度
手扳胡芦吊挂额定起重量的载衔，并使麗坏限制装置处于：1.作状态，整机应能可靠地承受住距手柄端部50mum处所施加的1.5倍额定于扳力，不应有破损现象。注：额定手扳力是指起升额定起重量所需的手扳力公称。4.1.7静载性能
手扳萌芦应能可靠地支持住4倍额定起重量的静拉伸载荷：4.1.8起升高度
手扳萌芦起升高度不应小于样本、说明书、铭牌规定的值：4.2主要零部件
4.2.1吊钩
吊钩应符合JB/T4207.1的规定，应装设符合JB/T4207.2规定的钩口闭锁装置，应能在水平面上作360°的回转，在型式试验时，应进行吊钩钩口变形试验和超负荷试验。4.2.2起重链条
起重链条应符合GB/T20946和GB/T20947的规定，其等级不应低于GB/T20947中的T级。在型式试验时，应测定起重链条的破断力、总极限伸长率和N环节距偏差，应进行起重链条链坏的弯曲试验。JB/T7335—2007
4.2.3尾环限制装置
起重链条上应装设尾环限制装置，并应符合4.1.6的要求，4.2.4起重链轮、游轮
起重链轮和游轮应与链条啮合平稳，并应进行适当的热处理。4.2.5导链和挡链装置
手扳葫芦应配置合适的导链和挡链装置，对链条和链轮的止确啮合起辅助作用，并且在手扳芦随意放置或晃动时，链条不应从链轮环槽中脱落。4.2.6制动器
制动器由摩擦片、棘爪和棘轮组成的机械式制动器，当手柄停止操作时，该装置应立即制动，并可靠地支持往载荷，摩擦片不应含有石棉分。4.2.7护
制动器和齿轮副应装设合适的护罩以防尘士4.3外观
4.3.1手扳胡芦各部分应制造良好，不应有影响使用和外观的伤痕、毛刺等缺陷。4.3.2手扳葫芦外露表面应进行防锈处理，涂层应均匀，色释应一敛，不应有锈蚀现象。5试验方法
5.1无载动作试验
将于扳葫芦悬在支架上，在无载状态下，月手拉紧起升端链条，扳动于柄使下吊钩上升和下降各一次，其行程不应小于表3给出的规定。拨块拨至中位，脱开离合装置，用手拽动链条，检查链条运转情况。
5.2动载性能试验
将手扳葫芦置于试验台上，按表2给出的试验载荷和表3给出的试验起升高度，用手动或类似的机械方法驱动，起刀利下降各一次。链条的起升速度不应大于0.45m/min。5.3轻裁性能试验
将手扳葫芦置于试验台上，按表4给出的试验载荷和表3给出的试验起月高度，用手扳动手柄使载荷升降各一次。链条的起升速度不应大于0.45m/min。以手感和月测检查载荷的升降情况和制动器的制动性能。
5.4制动性能试验
将于扳葫芦置下试验台上，按表5给出的三种不同的试验载荷分别依次加载试验，将试验载荷挂在下吊钩上，提升300mm后，用于动方法使载荷下降相当于起重链轮同转一周以上的病度，然后静止1h。以乎感和目测捡查制动器的制动性能5.5连续动作性能试验
将手扳葫芦置于试验台上：吊挂额定起重最的载荷：用手动或类似的机械方法驱动，按表3给出的试验起升高度连续升降至表6给出的连续动作次数。工作循环为起升~停止-下降-停止，链条的起升速度不应大于0.45m/min，试验中载荷不应着地，起重链条和齿轮允许加油润剂，允许强制冷却。5.6整机限位强度试验
将于扳葫芦置了试验台上，先在下吊钩上吊挂额定起重量的载荷，把拨块拨向下降位臀：扳动手柄下降载荷，直至尾环限制装置处于工作状态，然后将于柄水平放置，在距手柄端部50mul处缓慢地吊并等了1.5倍额定手扳力的载荷，并保持1min。5.7静载性能试验
用火具将丁扳葫芦装夹在万能材料试验机上，手柄的拨块拨向上升位置。与吊钩连接处的夹具直径药为钩腔直径的三分之。装夹时应使起重链轮处于起重链条对其施加最大扭矩的位置。试验时缓慢均4
匀地加裁，直至达到4倍额定起重量的载荷，并保持1min。5.8起重链条破断力和总极限伸长率的测定按照GB/T20946和GB/T20947的规定测定起重链条破断力和总极限伸长率。5.9起重链条N环节距偏差的测定JB/T7335—2007
在力能材料试验机上把随机取样适当环数的起重链条试样装人夹具，并施加链条验证力5%的拉力把链段拉紧，如图2所示，对L外、2d,及2d测凰三欲，取其平均值，然后按式（1)、式（2）计算L和。
LLα—
2d, + 2d2
AL-L - NP..
式中：
实测N环节距总长度，单位为mm；-单环节距公称值，单位为mm：
N环节距偏差，.单位为mm;
-检测的链环数，其值等于2倍起堡链轮槽数加1。L
5.10起重链条链环弯曲试验
按照GB/T20946和GB/T20947的规定对起重链条的链环进行弯曲试验。5.11吊钩钩口变形试验和超负荷试验按照JB/T4207.1的规定进行吊钩钩口变形试验和超负荷试验。5.12两钩间最小距离和起升高度的测定(1)
....-.(2)
在试验台上对手扳芦施加适当载荷使其处于工作收慈。将下显钩起升至上极限工作位置，测量上、下吊钩钩腔内缘的两钩问最小距离Hmin接着，将下吊钩下降至下极限工作位置，测量上，下吊钩钩腔内缘的两钩间最大距离Hmax（见图1）。起Ⅱ高度由式（3）得出：
H=Hmax - Hmin
5.13手扳力的测定
采川重佗测量法测定手扳葫芦的乎扳力。(3)
将手扳芦置于试验台上，把拨块拨向土升位置，在手扳芦下吊钩上吊挂额定起重量的载荷，扳动手柄提升载荷至3001um。将手柄水平放置，并用手支撑住手柄，然后在距手柄端部50mm处挂上磁码，瞬间松手，目测手柄是否转动。逐渐增加码，直至目测到于柄转动，此码的重量即为提升额涟起重量时手扳力的测量值。手扳力应测定两次，第一次为起重链轮处于起重链条对其施加最大扭矩的位置，第二次为起重链轮处于起重链条对其施加最小扭矩的位置。取两次测量值的平均，即为手扳芦的5
JB/T 7335—2007
手扳力。
6检验规
6.1出厂检验
6.1.1出厂检验项目由表7给出。序
检验项目
无载动作
动载性能
检验耍求
6.1.2每台手扳葫芦应制造厂出厂检验合格，并签发产品合格证后才准许出厂6.2型式检验bzxZ.net
6.2.1有下列情况之-时，应进行型式检验：a）老产品转厂生产或新产品的试制定型鉴定；b）产品的结构、材料、工艺有重大改变，可能影响性能：c）正常生产每年应不少于一次：d）停产一年以上，恢复牛产；
e）出厂检验结果与上次型式检验有较大差异；f国家质量筛督机构提出进行型我检验要求6.2.2
型式检验项目由表8给出。
7标志、包装
7.1标志
检验项目
无载动作
动载性能
轻载性能
制动性能
连续动作性能
整机限位强度
静载性能
起重链条破断力和总极限伸长率起重链条V环节距偏差
起亚链条链环弯曲检验
吊钩钩口变和超负荷检验
两钩间最小距离和起升高度
于扳力
检验要求
表1和4.t.8
每台手扳葫产应在明显的位置上装设不易消尖的产品铭牌，铭牌应标明：a）产品名称：
试验方法
试验方法
b）产品型号：
c）商标：
d）产品额定起重量和起升高度：e）制造日期或编号（生产批号)；f）制造厂名称。
7.2包装
JB/T7335—2007
手扳葫芦出厂时，应按GB/T13384要求进行妥善的包装，并符合有关运输要求3随行文件
出厂产品应附有下列随行文件：a）产品合格证；
b）产品使用说明书。
质量保证期
制造厂应保证所供应的产品在用户妥善保管和合理安装、正确使用的条件下，自使用之日起12个月内，但不超过自发货之日起18个月内能正常工作。7
