【机械行业标准(JB)】 工程机械用电流表

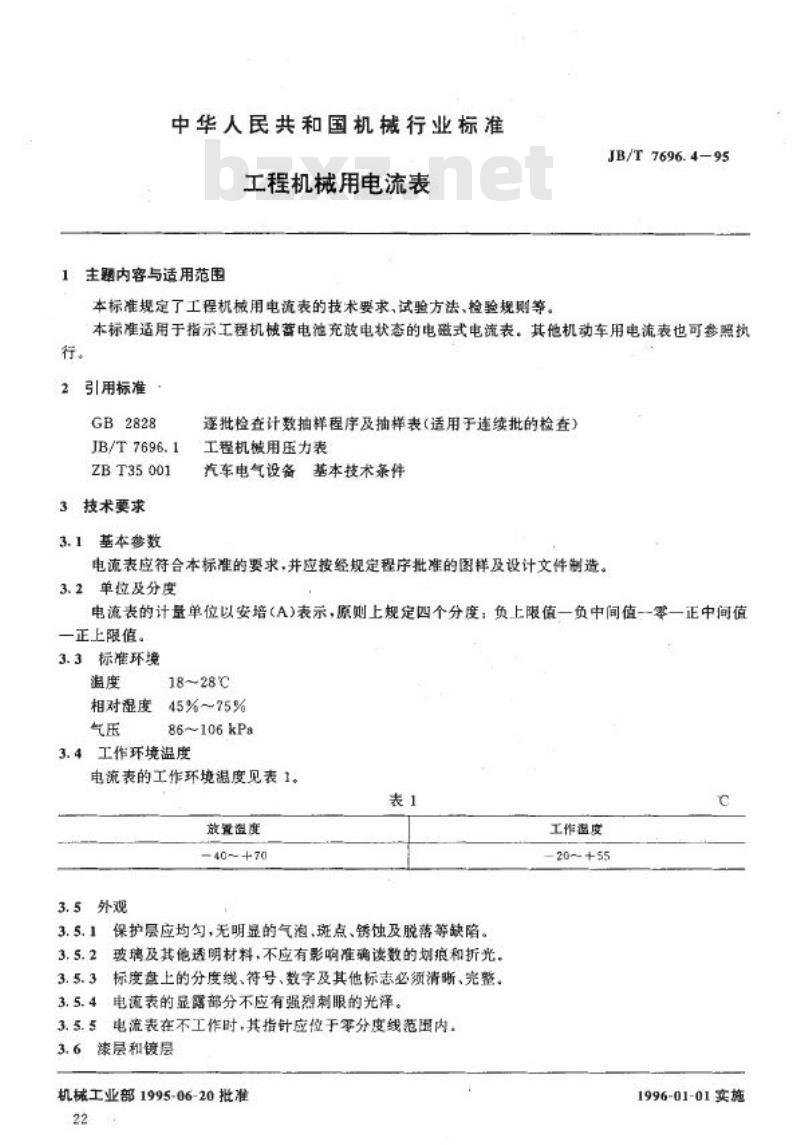

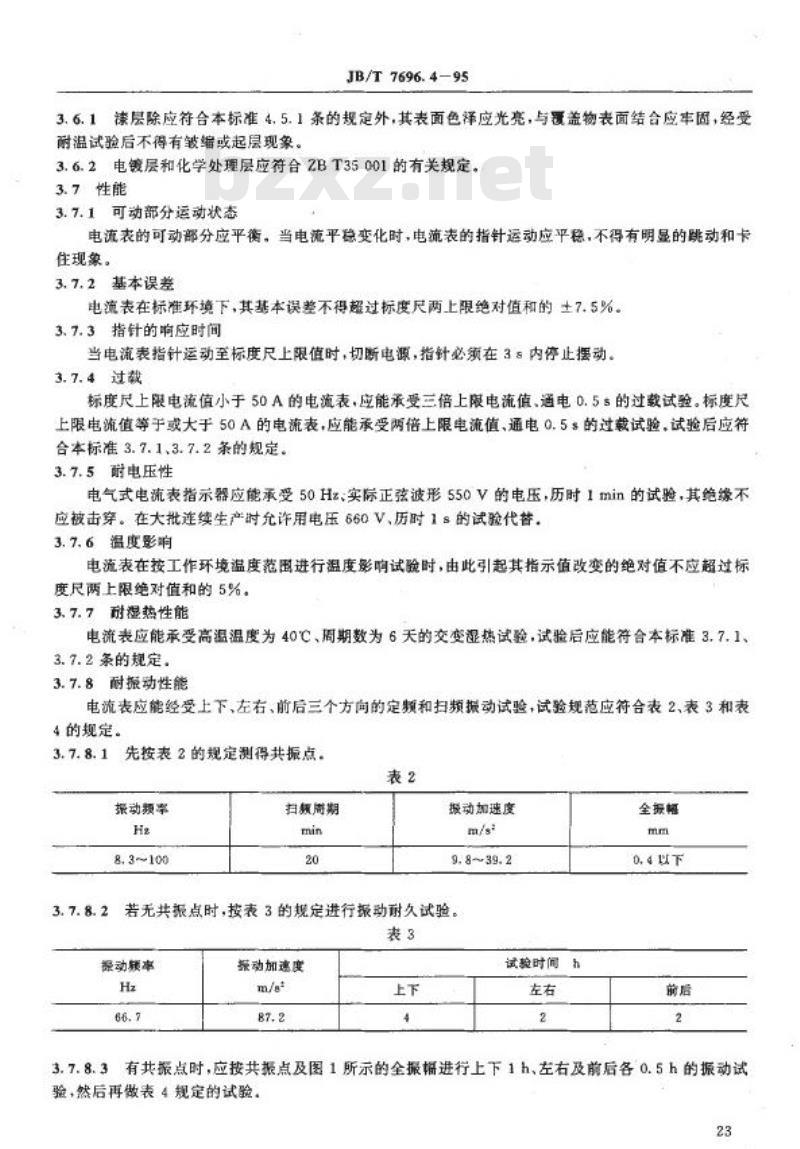

中华人民共和国机械行业标准 JB/T7696.4-95 工程机械用电流表 发布：1995-06-20 实施：1996-01-01 1 主题内容与适用范围 本标准规定了工程机械用电流表的技术要求、试验方法、检验规则等。本标准适用于指示工程机械蓄电池充放电状态的电磁式电流表。其他机动车用电流表也可参照执行。 2 引用标准 GB2828 JB/T7696.1 ZBT35001 3 技术要求 3.1 基本参数 电流表应符合本标准的要求，并应按经规定程序批准的图样及设计文件制造。 3.2 单位及分度 电流表的计量单位以安培（A）表示，原则上规定四个分度：负上限值、负中间值、零、正中间值、正上限值。 3.3 标准环境 温度：18℃ 相对湿度：45%~75% 气压：86~106kPa 3.4 工作环境温度 电流表的工作环境温度见表1。 表1： 放置湿度：40%~70% 工作温度：20℃~+55℃ 3.5 外观 3.5.1 保护层应均匀，无明显的气泡、斑点、锈蚀及脱落等缺陷。 3.5.2 玻璃及其他透明材料不应有影响准确读数的划痕和折光。 3.5.3 标度盘上的分度线、符号、数字及其他标志必须清晰、完整。 3.5.4 电流表的显露部分不应有强烈刺眼的光泽。 3.5.5 电流表在不工作时，其指针应位于零分度线范围内。 3.6 漆层和镀层 3.6.1 漆层除应符合本标准4.5.1条的规定外，其表面色泽应光亮，与覆盖物表面结合应牢固，经受耐温试验后不得有皱缩或起层现象。 3.6.2 电镀层和化学处理层应符合ZBT35001的有关规定。 3.7 性能 3.7.1 可动部分运动状态 电流表的可动部分应平衡，当电流平稳变化时，电流表的指针运动应平稳，不得有明显的跳动和卡住现象。 3.7.2 基本误差 电流表在标准环境下，其基本误差不得超过标度尺上限绝对值的7.5%。 3.7.3 指针的响应时间 当电流表指针运动至标度尺上限值时，切断电源，指针必须在3s内停止摆动。 3.7.4 过载 标度尺上限电流值小于50A的电流表，应能承受三倍上限电流值、通电0.5s的过载试验。标度尺上限电流值等于或大于50A的电流表，应能承受两倍上限电流值、通电0.5s的过载试验。试验后应符合本标准3.7.1、3.7.2条的规定。 3.7.5 耐电压性 电气式电流表指示器应能承受50Hz实际正弦波形550V的电压，历时1min的试验，其绝缘不应被击穿。在大批量连续生产时允许用电压660V、历时1s的试验代替。 3.7.6 温度影响 电流表在按工作环境温度范围进行温度影响试验时，由此引起其指示值改变的绝对值不应超过标度尺上限绝对值的5%。 3.7.7 耐湿热性能 电流表应能承受高温温度为40℃、周期数为6天的交变湿热试验，试验后应能符合本标准3.7.1、3.7.2条的规定。 3.7.8 耐振动性能 电流表应能经受上下、左右、前后三个方向的定频和扫频振动试验。试验规范应符合表2、表3和表4的规定。 表2：共振点测量 振动频率：8.3~100 Hz 扫描周期：20 min 振动加速度：9.8~39.2 m/s² 表3：振动耐久试验（若无共振点时） 振动频率：66.7 Hz 振动加速度：87.2 m/g 试验时间：上下4h，左右2h，前后2h 全振幅：0.4mm以下 表4：共振点振动试验 振动加速度：87.2 m/s² 试验时间：上下8h，左右1.5h，前后1.5h 3.7.8.3 有共振点时，应按共振点及图1所示的全振幅进行上下1h、左右及前后各0.5h的振动试验，然后再做表4规定的试验。 电流表经振动试验后，各部分零件不应有松动和损坏现象，指示值改变的绝对值不得超过标度尺上限值的7%，并应符合本标准3.7.1条的规定。 3.7.9 耐久性 电流表应能经受30000次交变电流的循环试验，试验后指示值的变化量不得超过标度尺上限绝对值的5%，且应符合本标准要求。
