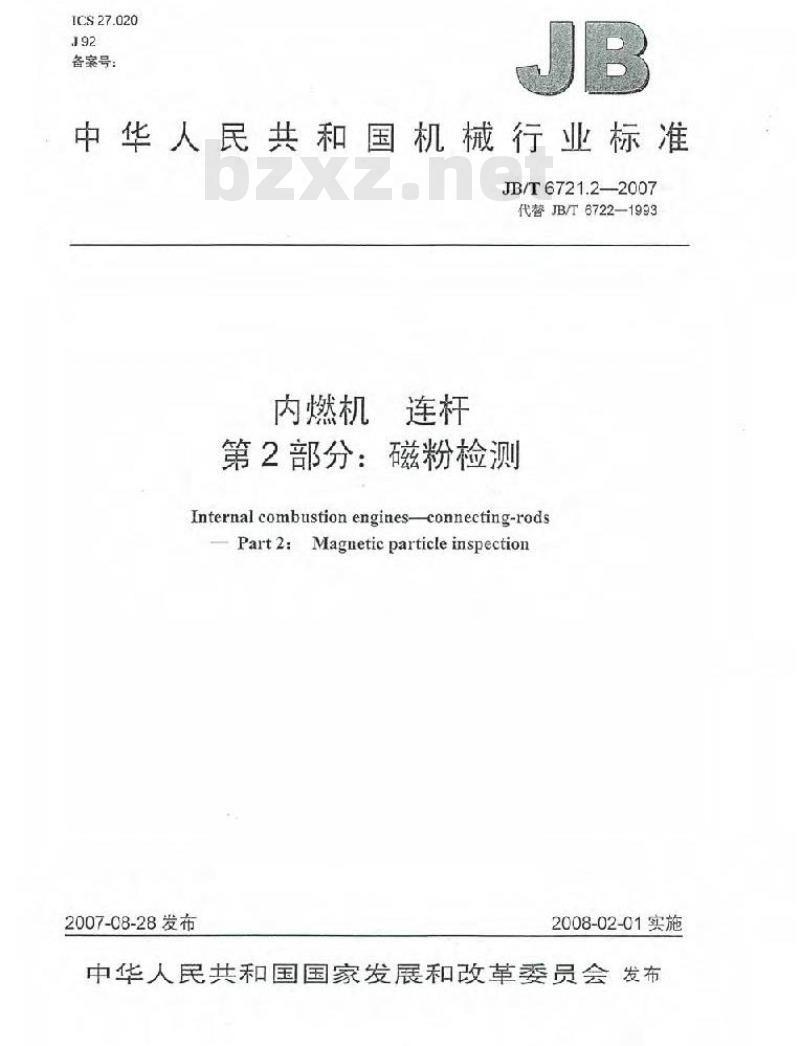

中华人民共和国机械行业标准
JB/T6721.2—2007
代替JB/T6722—1993
内燃机连杆
第2部分：磁粉检测
Internal combustion engines-connecting-rodsPart2:Magnetic particleinspection2007-08-28发布
2008-02-01实施
中华人民共和国国家发展和改革委员会发布前言，

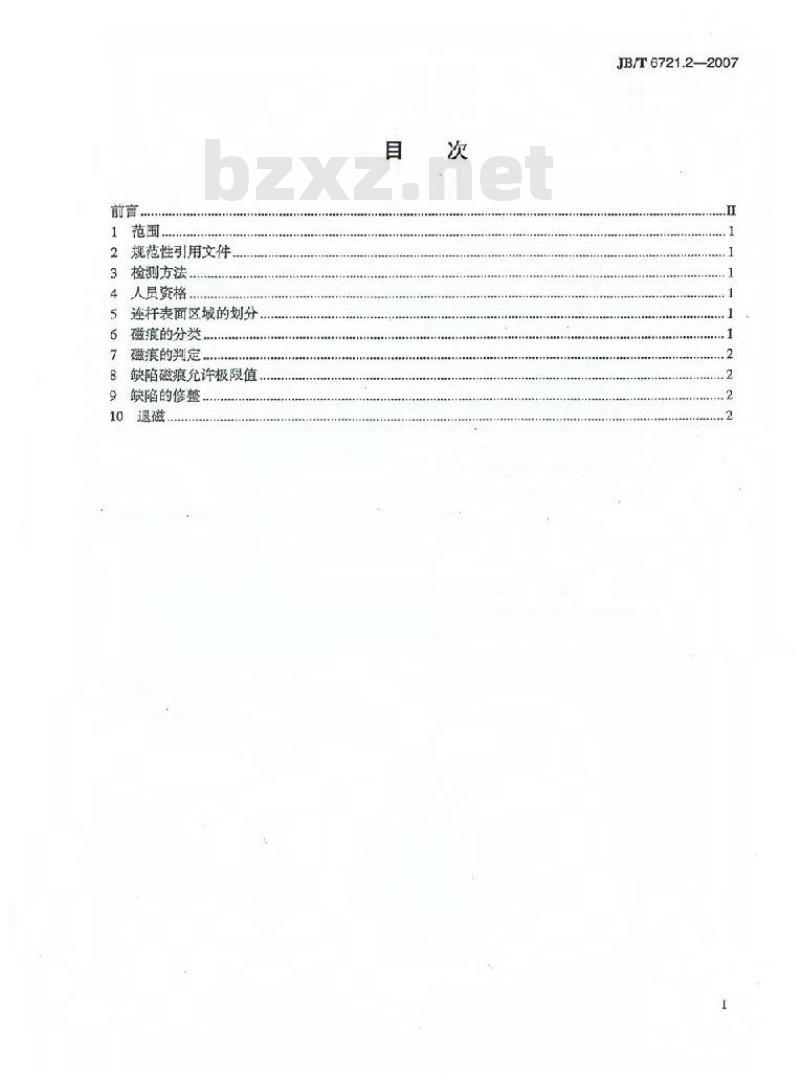

1范虱
2规范性引用文件
3检测方法
4人员资格.
连杆表面区域的划分
6微痕的分类.
7磁痕的判定，
缺陷磁痕允许极限值
缺陷的修整
JB/T6721.2—2007
JB/T6721.2—2007

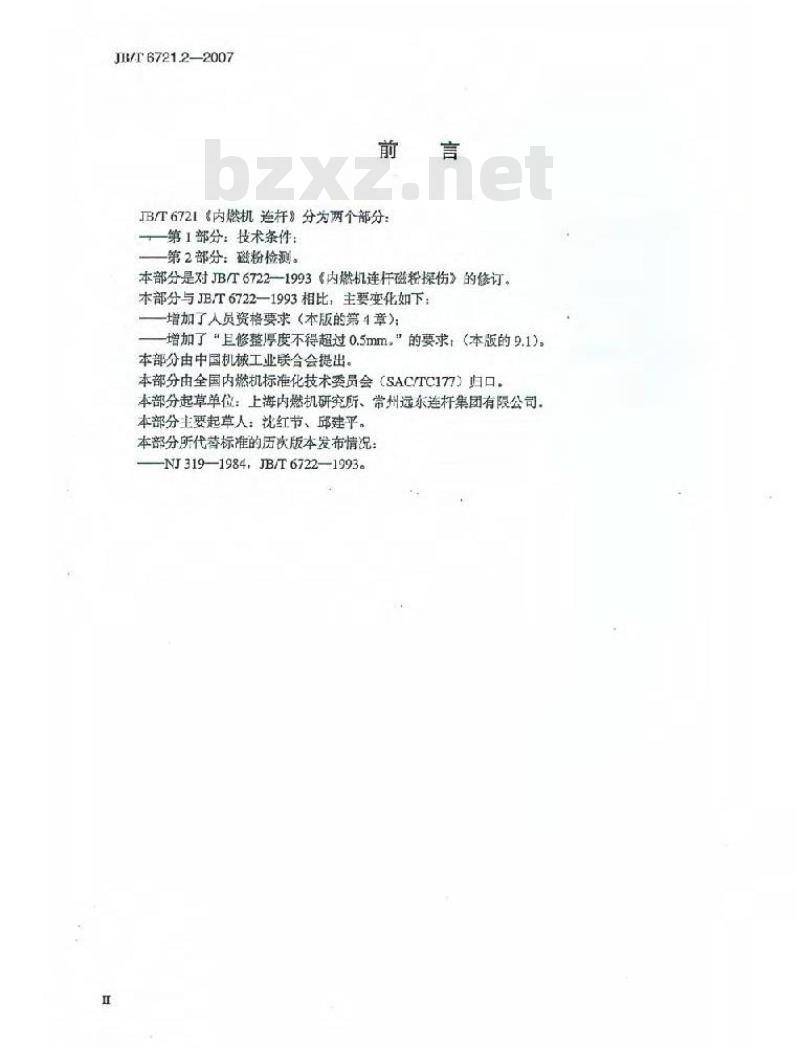

JB/T6721内燃机连杆》分为两个部分：第1部分：技术条件：
第2部分：磁粉检测。
本部分是对JB/T6722一1993《内燃机连杆磁轻探伤》的修订。本部分与JB/T6722—1993相比，主要变化如下：增加了人员资格要求（本版的第4章）：增加了“且修整厚度不得超过0.5mm，”的要求：（本版的9.1)。本部分由中国机械工业联合会提出。本部分由全国内燃机标准化技术委员会（SACrTCI77）归口：本部分起草单位：上海内燃机研究所、常州远尔连杆集团有限公司。本部分主要起草人：沈红节、邱建平。本部分所代替标准的质次版本发布情况：NJ319—1984，JB/T6722—1993。1范围
内燃机连杆
第2部分：磁粉检测
本部分规定了内燃机连杆磁粉检测和评定方法JB/T6721.22007
本部分适用于气缸直径小于或等于200mm的往复活塞式内燃机接钢连杆的磁粉检测和评定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其殖后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T9445无损检测人员资格鉴定与认证（GB/T9445-2005，ISO9712：1999，IDT）JB/T9744内燃机零、部件磁粉探伤方法3检测方法
检测方法按IB/T9744的规定，优先推荐使用荧光磁粉检测。4人员资格
从事连杆磁粉检测的人员，应：a）按GB/T9445要求进行资格鉴定与认证，并取得相应等级的证书、b）了解锻钢连杆的锻造、热处理、冷加工等工艺，并经过连杆磁粉检测专业技术培训和考试合格，再经过400根连杆的检测实践，具有熟练的检测技能，才能独立进行锻钢连杆的磁粉检测工作。c）得到雇主或责任单位的工作授权。5连杆表面区域的划分

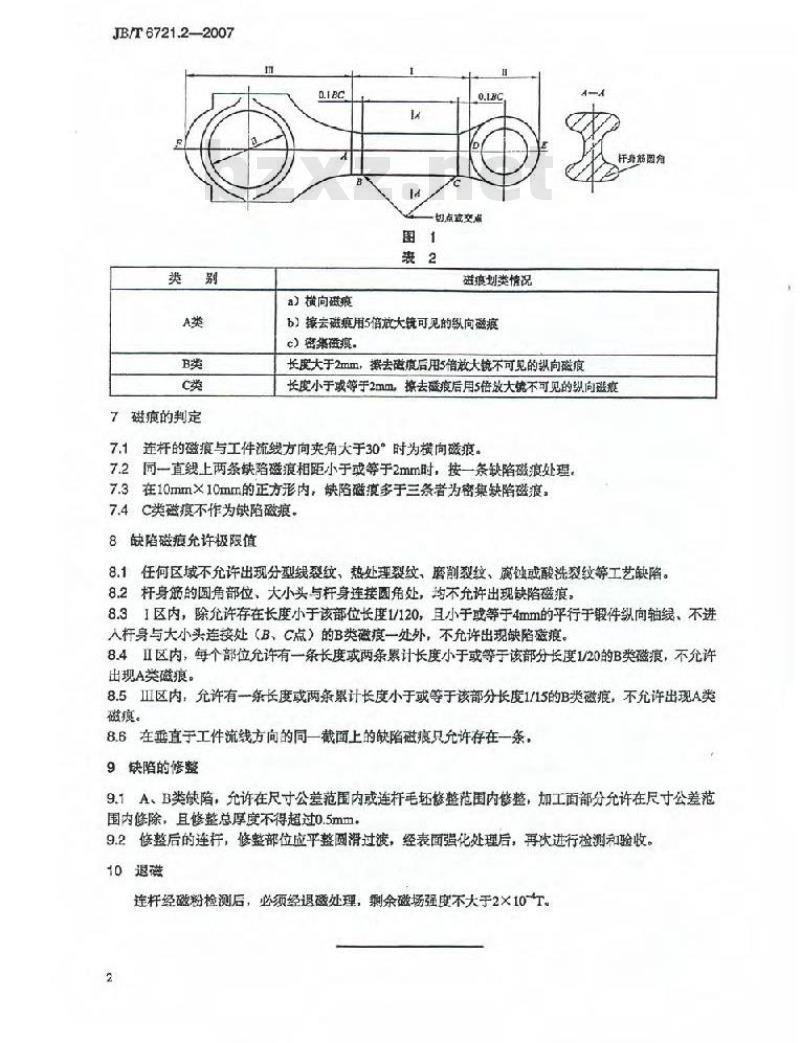

连杆表面区域的划分按表1规定及图1所示，表1
6磁痕的分类
部位及范围
杆身部分AD
小头部分DE
大头孔内表面
大头部分FA
磁痕的分类按表2规定。
B)AD=BC+2X0.1XBC
图1的说明wwW.bzxz.Net
b）B、C为杆身与大小头圈弧的交点或切点e）I区的计算长度为AD
a）小头部分包括整个小头部分的各部位b）小头部分的计算长度为DE
大头孔内表面计算长肥为大头孔内直径a）大头部分包指除大头孔内表面以外的各部位b）大头部分的计算长度为
JB/T6721.2—2007
磁痕的判定
a）横向磁痕
切点克空点
磁痕划类情况
b）擦去磁痕用5倍放大镜可见的纵向磁症e）密集莅痘，
长度大于2mm，操去磁痕后用5倍效大镜不可见的纵向磁痕开身筋园危
长度小于或等于2mm，擦去磁痕后用5倍效大镜不可见的纵向磁疫7.1连杆的磁痕与工件流线方向夹角大于30°时为横向磁痕。7.2同一直线上两条缺陷磁痕相距小于或等于2mm时，按一条缺陷磁痕处理。7.3在10mm×10mm的正方形内，缺陷磁衰多于三条者为密集缺陷磁痕。7.4C类磁痕不作为缺陷磁痕。
8缺陷磁痕允许极限值
8.1任何区域不允许出现分型线裂纹、热处理裂纹、磨削裂纹、离蚀或酸选裂纹等工艺缺陷。8.2杆身筛的圆角部位、大小头与杆身连接圆角处，均不允许出现缺陷磁痕，8.31区内，除允许存在长度小于该部位长度1/120，且小于或等于4mm的平行于锻件纵向轴线、不进入杆身与大小头连按处（B、C点）的B类磁痕一处外，不允许出现缺陷磁痕。8.4Ⅱ区内，每个部位允许有一条长度或两条累计长度小于或等于该部分长度1/20的B类磁痕，不允许出现A类磁痕。
8.5IⅡI区内，允许有一条长度或两条累计长度小于或等于该部分长度1/15的B类磁痕，不允许出现A类磁痕。
86在垂直于工件流线方向的同一截面上的缺陷磁痕只允许存在一条，9缺陷的修整
9.1A、B类缺陷，允许在尺寸公差范围内或连杆毛坏修整范围内修整，加工面部分允许在尺寸公差范围内修除，且修整总厚度不得超过0.5mm，9.2修整后的连杆，修整部位应平整圆滑过渡，经表面写化处理后，再次进行检测和验收。10退磁
连杆经磁粉检测后，必须经退磁处理，剩余磁场强度不大于2×10-T。2
