【其他行业标准】 基坑土钉支护技术规程

工程建设标准全文信息系统

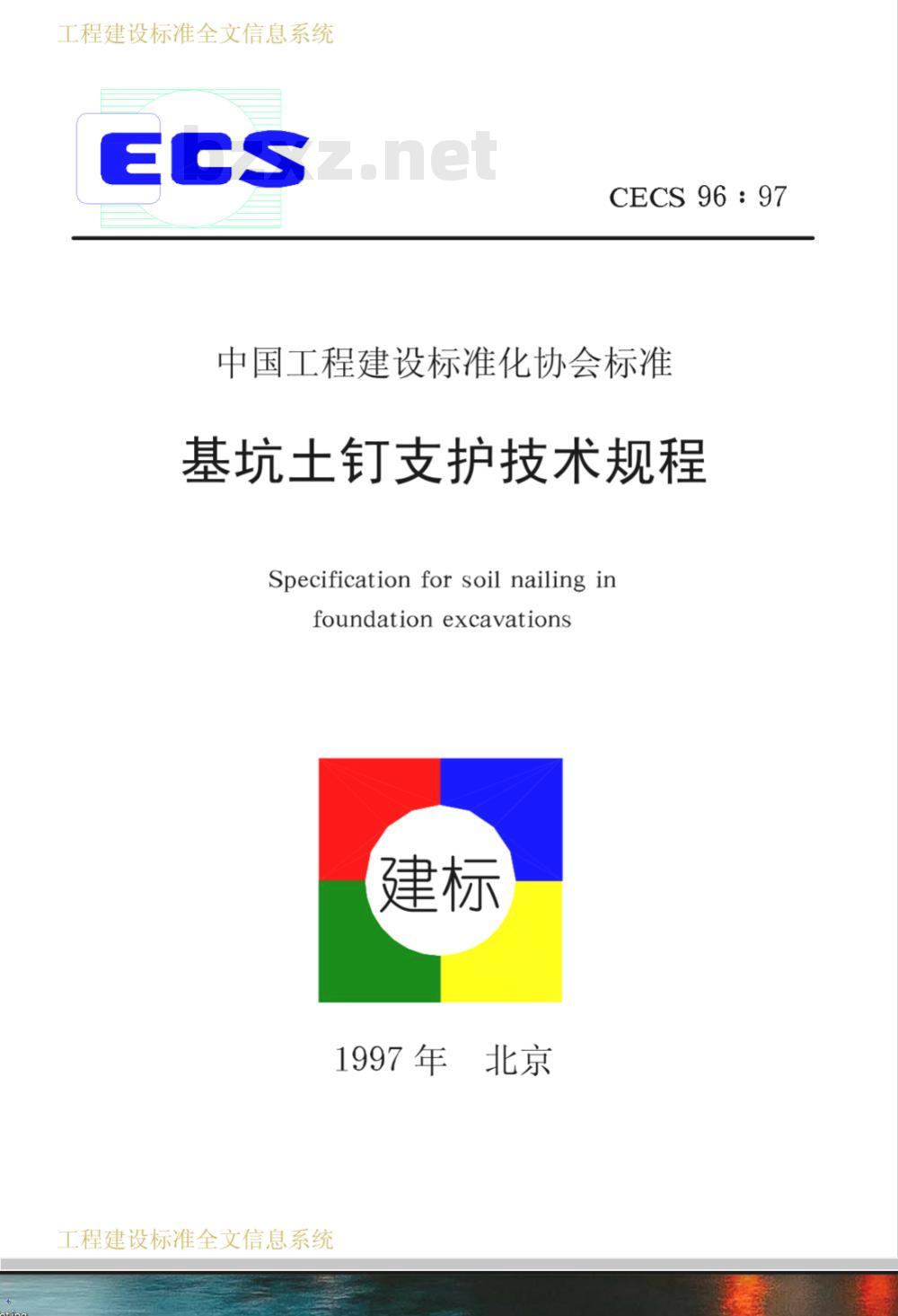

CECS 96 : 97
中国工程建设标准化协会标准
基坑土钉支护技术规程
Specification for soil nailing infoundation excavations
1997年
工程建设标准全文信息系统
工程建设标准全文信息系统

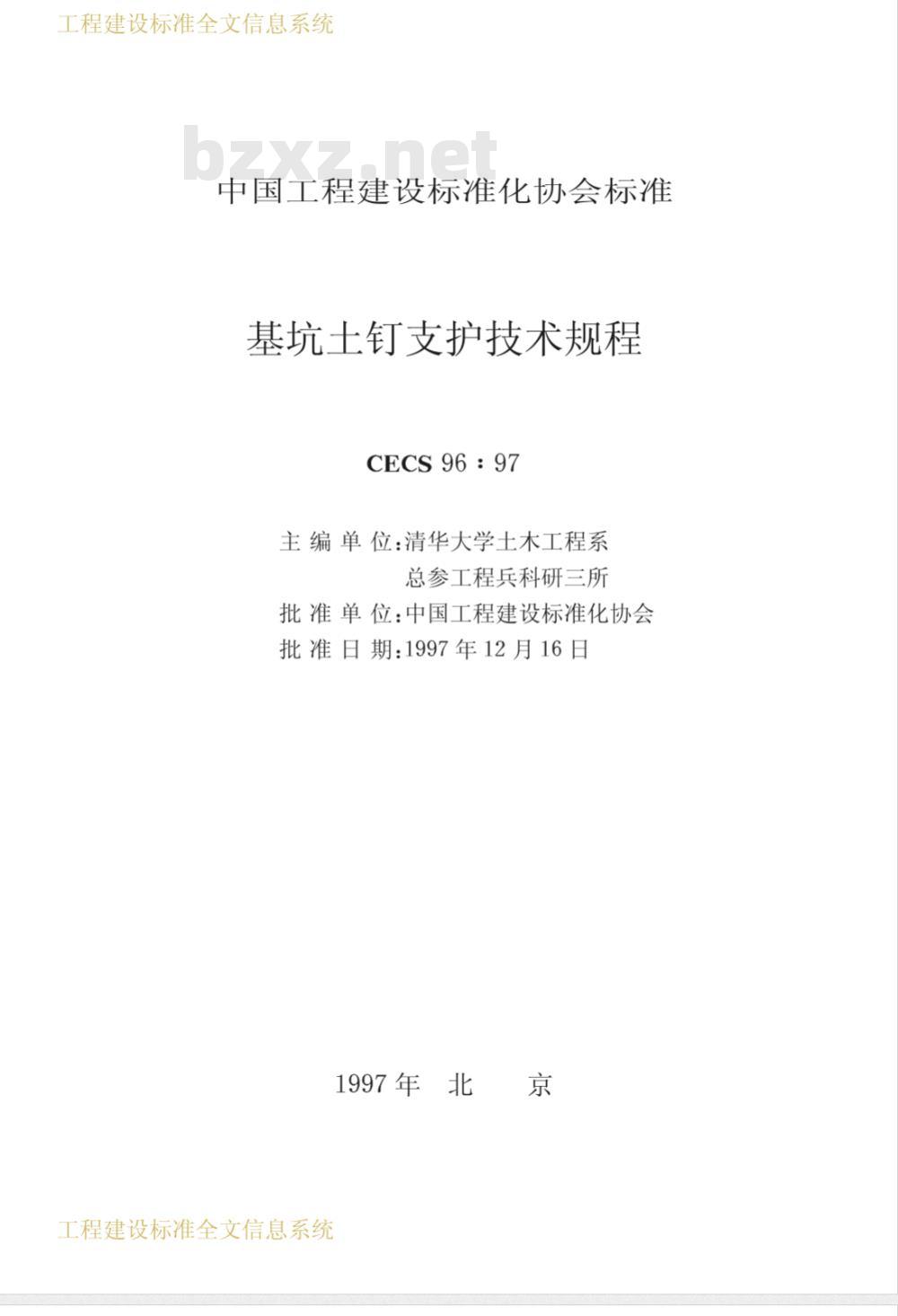

中国工程建设标准化协会标准
基坑土钉支护技术规程
CECS96：97
主编单位：清华大学土木工程系总参工程兵科研三所
批准单位：中国工程建设标准化协会批准日期：1997年12月16日
1997年北京
工程建设标准全文信息系统
工程建设标准全文信息系统

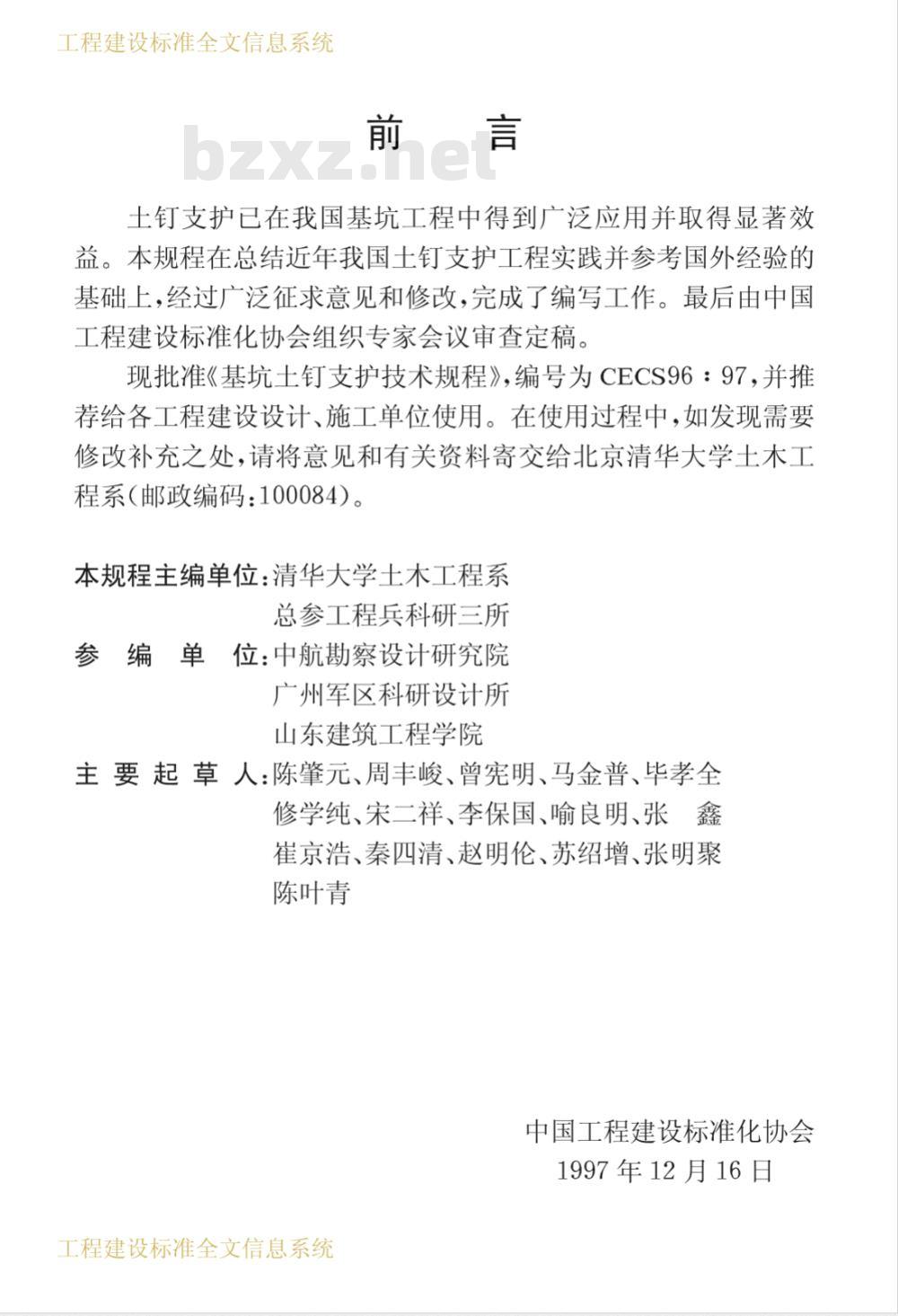

十钉支护已在我国基坑工程中得到广泛应用并取得显著效益。本规程在总结近年我国士钉支护工程实践并参考国外经验的基础上，经过广泛征求意见和修改，完成了编写工作。最后由中国工程建设标准化协会组织专家会议审香查定。现批准《基坑土钉支护技术规程》,编号为CECS96：97，并推荐给各工程建设设计、施工单位使用。在使用过程中，如发现需要修改补充之处，请将意见和有关资料寄交给北京清华大学土木工程系（邮政编码：100084）。
本规程主编单位：清华大学土木工程系总参工程兵科研三所
参编单位：中航勘察设计研究院广州军区科研设计所
山东建筑工程学院
主要起草人：陈肇元、周丰峻、曾宪明、马金普、毕孝全修学纯、宋二祥、李保国、喻良明、张鑫崔京浩、秦四清、赵明伦、苏绍增、张明聚陈叶青
中国工程建设标准化协会
1997年12月16日
工程建设标准全文信息系统
工程建设标准全文信息系统

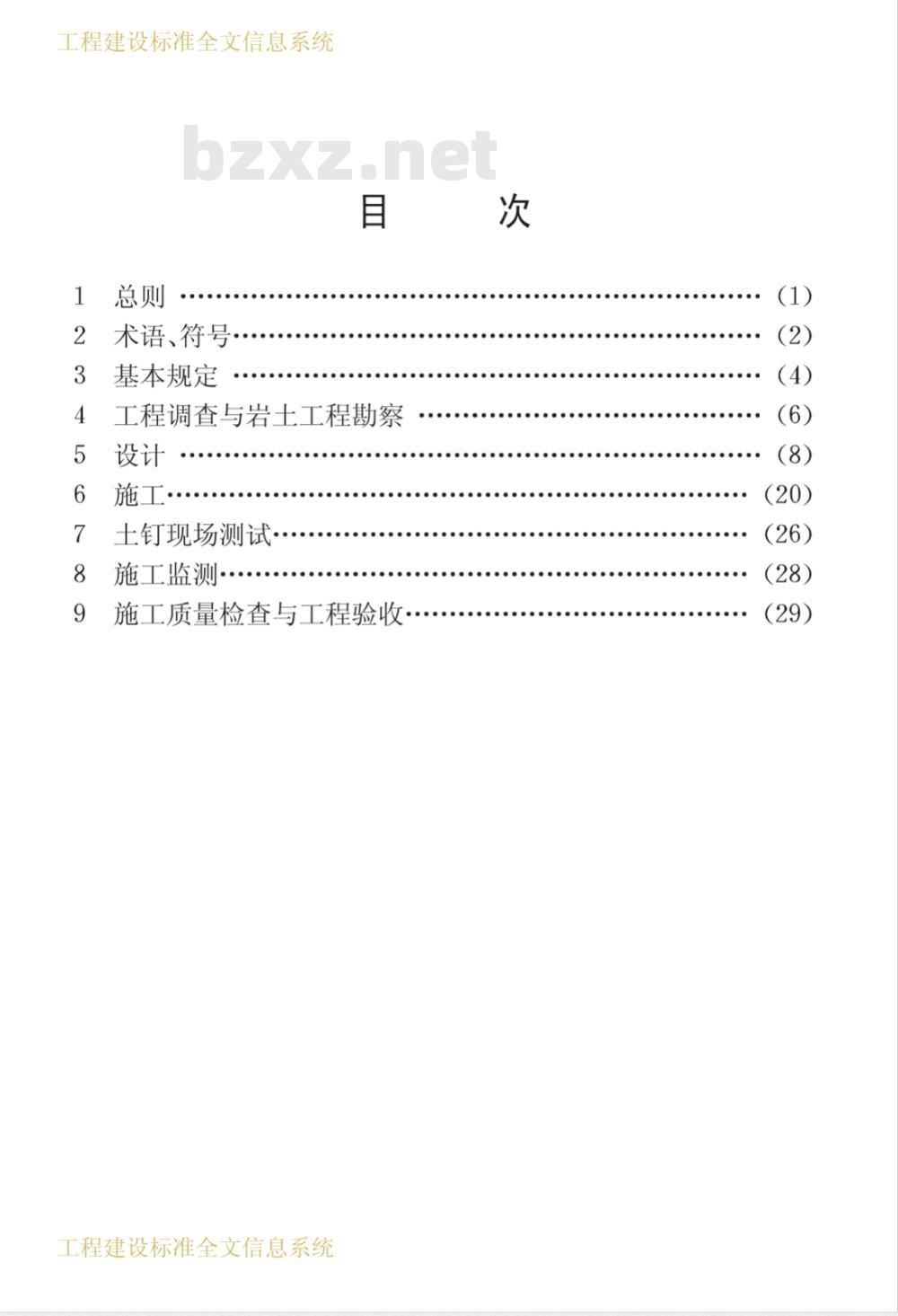

术语、符号
基本规定
工程调查与岩土工程勘察
土钉现场测试
施工监测
施工质量检查与工程验收·
工程建设标准全文信息系统
工程建设标准全文信息系统

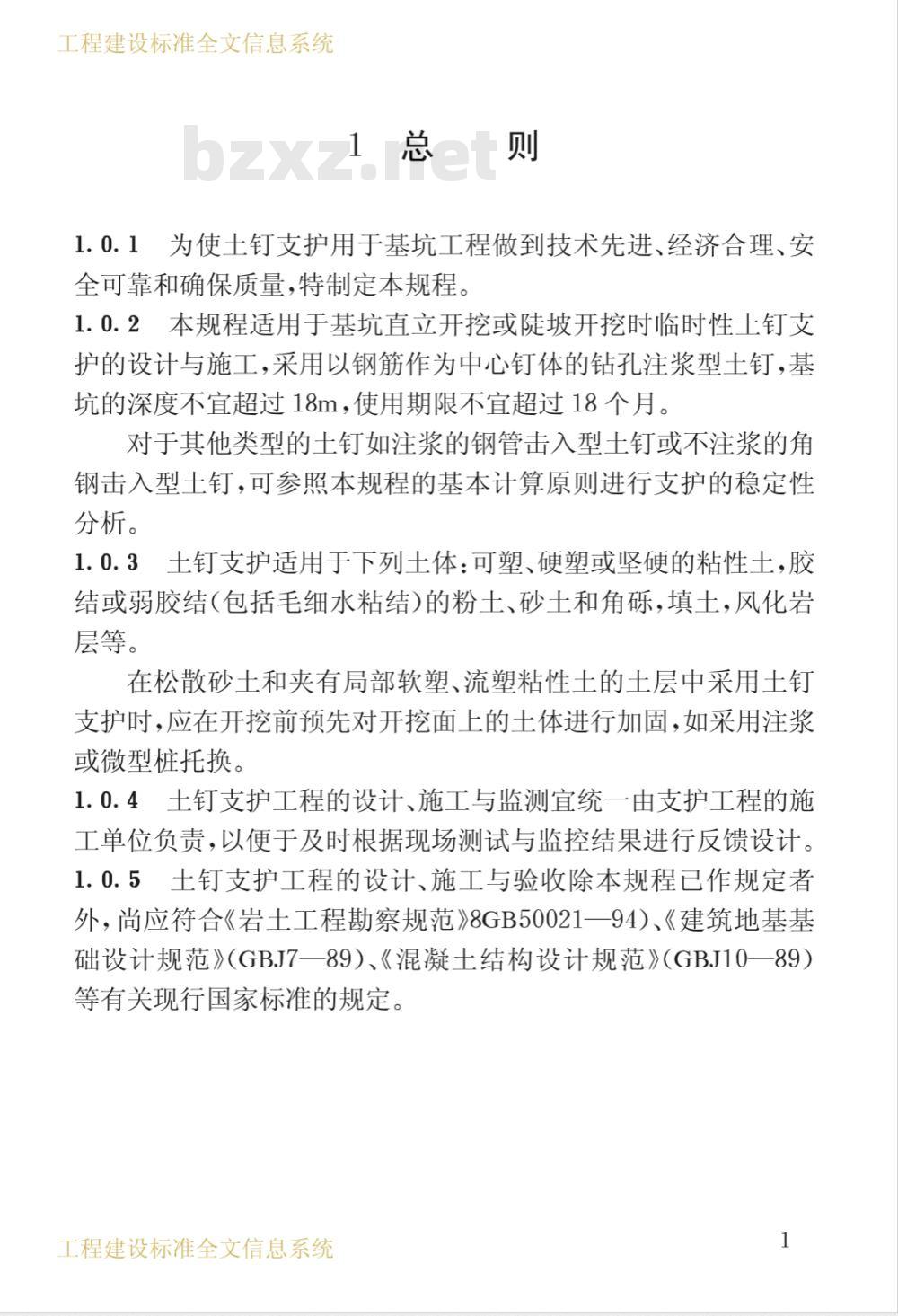

1总则
1.0.1为使土钉支护用于基坑工程做到技术先进、经济合理、安全可靠和确保质量，特制定本规程。1.0.2本规程适用于基坑首直立开挖或陡坡开挖时临时性土钉支护的设计与施工，采用以钢筋作为中心钉体的钻孔注浆型土钉，基坑的深度不宜超过18m，使用期限不宜超过18个月。对于其他类型的土钉如注浆的钢管击入型土钉或不注浆的角钢击入型土钉，可参照本规程的基本计算原则进行支护的稳定性分析。
1.0.3土钉支护适用于下列土体：可塑、硬塑或坚硬的粘性土，胶结或弱胶结（包括毛细水粘结）的粉干、砂和角砾，填干，风化岩层等。
在松散砂土和夹有局部软塑、流塑粘性土的土层中采用土钊支护时，应在开挖前预先对开挖面上的土体进行加固，如采用注浆或微型桩托换。
1.0.4十钉支护工程的设计、施工与监测宜统一由支护工程的施工单位负责，以便于及时根据现场测试与监控结果进行反馈设计。1.0.5土钉支护工程的设计、施工与验收除本规程已作规定者外，尚应符合《岩土工程勘察规范》8GB50021一94）、《建筑地基基础设计规范》（GBJ7一89）、《混凝土结构设计规范》（GBJ10一89）等有关现行国家标准的规定。
工程建设标准全文信息系统
工程建设标准全文信息系统
2.1.1 土钉
2　术语、符号
2.1　术语　
用来加固或同时锚固现场原位土体的细长杆件。通常采取土中钻孔、置入变形钢筋(即带肋钢筋)并沿孔全长注浆的方法做成。土钉依靠与土体之间的界面粘结力或摩擦力，在土体发生变形的条件下被动受力，并主要承受拉力作用。士钉也可用钢管、角钢等作为钉体，采用直接击入的方法置入土中。2.1.2　土钉支护　
以土钉作为主要受力构件的边坡支护技术，它由密集的土钉群、被加固的原位土体、喷混凝土面层和必要的防水系统组成。2.2　符号　
2.2.1材料性能
土钉的极限抗拉能力
土的粘聚力
土的重度
土钉与土体之间的界面粘结强度钢筋抗拉强度标准值
作用及作用效应
土钉的最大拉力或设计内力
与土钉设计内力相应的土体侧压力作用于支护喷混凝土面层的侧向土压力工程建设标准全文信息系统
工程建设标准全文信息系统
地表均布荷载
3几何参数
2.2.4计算系数
土钉长度
土钉伸入破坏面一侧稳定土体中的长度土钉钢筋直径
土钉孔径
土钉水平间距
土钉竖向间距
土的内摩擦角
土钉倾角
基坑深度
F。—一支护的内部整体稳定性安全系数　Fsd—一土钉的局部稳定性安全系数工程建设标准全文信息系统
工程建设标准全文信息系统
3　基本规定　
3.0.1十钉支护用于基坑开挖施工应采取从上到下分层修建的施工工序：下载标准就来标准下载网
开挖有限的深度：
2在这一深度的作业面上设置一排土钉，并喷混凝土面层；3迷续向下开挖.并重复上述步骤.直至所需的基坑深度，3.0.2十钉支护的设计施工应重视水的影响，并应在地表和支护内部设置适宜的排水系统以疏导地表径流和地表、地下渗透水。当地下水的流量较大，在支护作业面上难以成孔和形成喷混凝十面层时，应在施工前降低地下水位，并在地下水位以上进行支护施工。
3.0.3土钉支护的设计施工应考虑施工作业周期和降雨、振动等环境因素对陡陂开挖面上暂时裸露土体稳定性的影响，应随开挖随支护，以减少边坡变形。
3.0.4土钉支护的设计施工应包括现场测试与监控以及反馈设计的内容。施工单位应制定详细的监测方案，无监测方案不得进行施工。
3.0.5土钉支护施工前应具备下列设计文件：1工程调香与岩土工程勘察报告：2支护施工图，包括支护平面、部面图及总体尺寸；标明全部土钉（包括测试用土钉）的位置并逐一编号，给出土钉的尺寸（直径、孔径、长度）、倾角和间距，喷混凝土面层的厚度与钢筋网尺寸。土钉与喷混凝土面层的连接构造方法：规定钢材、砂浆、混凝土等材料的规格与强度等级；
3排水系统施工图，以及需要工程降水时的降水方案设计：4施工方案和施工组织设计，规定基坑分层、分段开挖的深工程建设标准全文信息系统
工程建设标准全文信息系统
度和长度，边坡开挖面的裸露时间限制等；5支护整体稳定性分析与土钉及喷混凝土面层的设计计算书；
6现场测试监控方案，以及为防止危及周围建筑物、道路、地下设施而采取的措施和应急方案。3.0.6当支护变形需要严格限制且在不良土体中施工时，宜联合使用其他支护技术，将土钉支护扩展为土钉一预应力锚杆联合支护、十钉一桩联合支护、十钉一防渗墙联合支护等，并参照相应标准结合本规程进行设计施工。
工程建设标准全文信息系统
工程建设标准全文信息系统
4工程调查与岩士工程勘察
4.0.1土钉支护设计前必须进行充分的工程调查，收集场地周围已建工程及本项拟建工程的设计施工文件与工程地质和水文地质勘察资料，并进行现场考察和必要的勘察，香查明基坑周围已有建筑物、构筑物、理设物和道路交通等周边环境条件，当地气象条件，地层结构和岩物理力学性质，水文地质条件及与周围地表水体的补给排泄关系等。
4.0.2基坑土钉支护的工程勘察宜与拟建工程的建筑地基勘察司时进行，勘察的范围应根据基坑开挖深度、场地的工程地质条件和环境条件确定，可在基坑开挖线外按开挖深度的1～2倍范围内布置勘探点。开挖线外和沿基坑周边的勘探点间距视岩土和工程的复杂程度而定，可为15～30m，但每一部面线上不宜少于2～3个。勘探点的深度可取土钉最大埋深以下5～8m。当场地有不良土层、暗沟、暗浜等异常地段时应加密勘探点。如拟建工程的建筑地基勘察业已完成且所获资料不能完全满足土钉支护设计与施工要求时，则应进行补充勘察；此时的勘探点布置可视具体情况和要求而定。4.0.3全部勘探点均应分层取土做土工试验或进行原位测试，主要土层的每一重点试验项目要求不少于6个数据。室内测试项目应有重度，含水量，抗剪强度（砂土的直剪，粘性土的固结快剪、快剪或三轴固结不排水剪等），粘性士的可塑性、压缩性。砂士的颗粒分析与休止角等。原位测试项目应有标准贯入试验，软土的十字板剪切试验等。当人工填土层厚度大于1m时应进行重度和抗剪强度测试。
通过测试确定每一层土的分类和状态，给出分层土的内摩擦，角和粘聚力等抗剪强度指标。
工程建设标准全文信息系统
工程建设标准全文信息系统
4.0.4对场地水文地质条件，应查明滞水层、潜水层和承压水的位置，给出滞水层的范围、潜水层的水位和承压水的压力，并根据续要进行抽水试验测定士层的渗透性4.0.5为钉支护设计提供的工程调查与工程地质勘察报告应包括以下主要内容：
1基坑情况概述；
2勘察方法和勘察工作布置；
3场地地形地貌、地层结构、岩士物理力学性质、岩士参数的分析评价及建议值；
4场地水文地质条件，包括地下水埋藏条件，即各含水层、隔水层埋深和分布；水位及其变化幅度和各含水层渗透系数，地下水的类型、压力、流向、补给来源与排泄方向，评价地下水对支护设计和施工及使用期的影响，对基坑施工的工程降水方案及其设计参数提出建议，并估计由于降低地下水位引起的地表沉降值及其对周围环境安全的影响
5基坑周边影响范围内各种建筑物、构筑物、道路和地下管线等设施的结构类型、准确位置和工作状态，分析开挖支护过程对这些地面、地下工程的影响：
6对土钉支护的设计、施工及监测提出建议。察报告应附以下主要图表：
勘探点平面位置图，其上应附有基坑的相对位置、开挖线和周边已有工程设施等：
沿基坑边线的岩土工程地质剖面图：代表性的钻孔柱状图
室外和室内试验的有关图表；
岩士工程计算的有关图表。
工程建设标准全文信息系统
