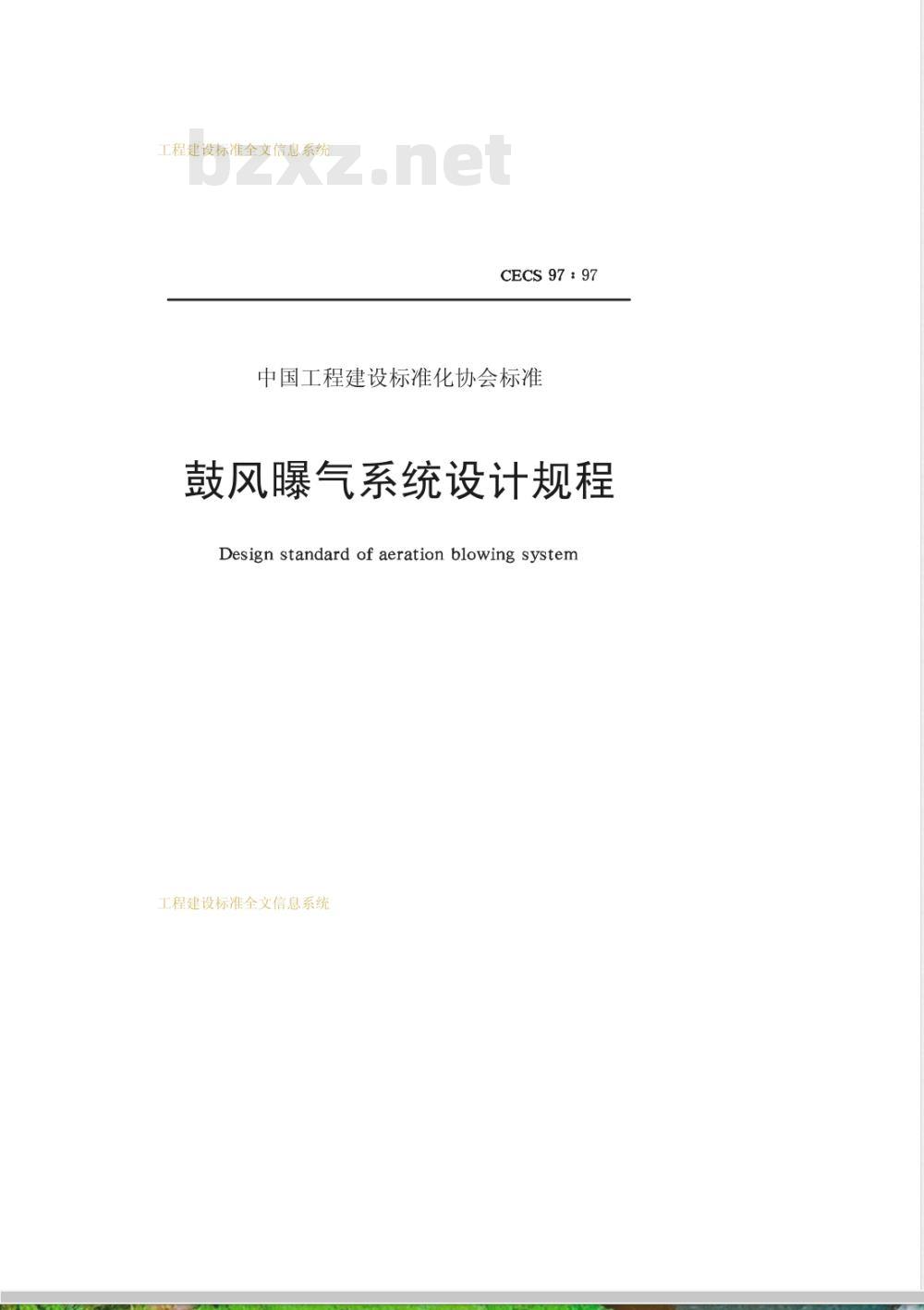

CECS 97 : 97
中国工程建设标准化协会标准
鼓风曝气系统设计规程
Design standard of aeration blowing system工程建设标准全文信息系统
工程建设标准全文信息系统
中国工程建设标准化协会

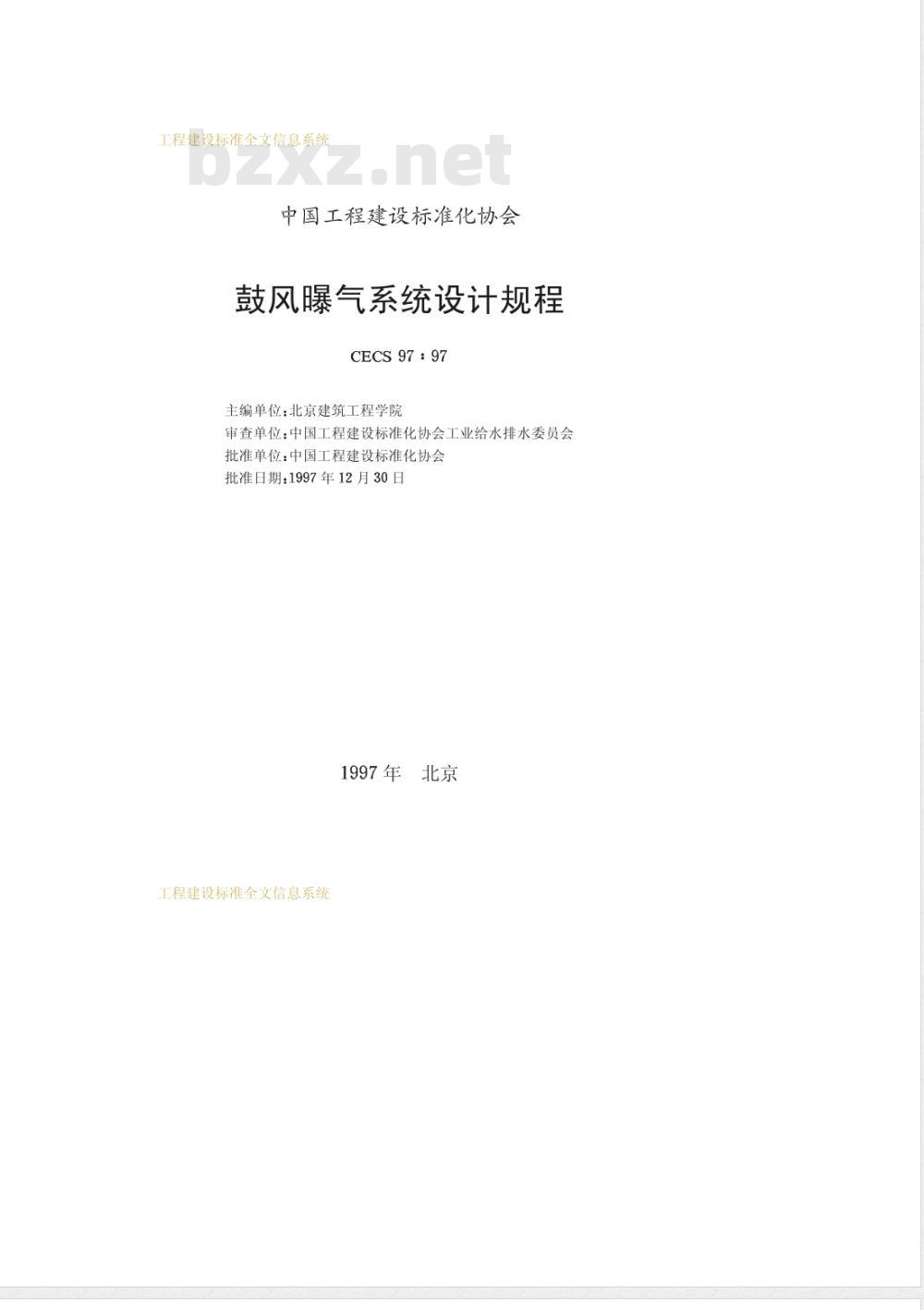

鼓风曝气系统设计规程
CECS97：97
主编单位：北京建筑工程学院
审查单位：中国工程建设标准化协会工业给水排水委员会批准单位：中国工程建设标准化协会批准日期：1997年12月30日
1997年北京
工程建设标准全文信息系统
工程建设标准全文信息系统

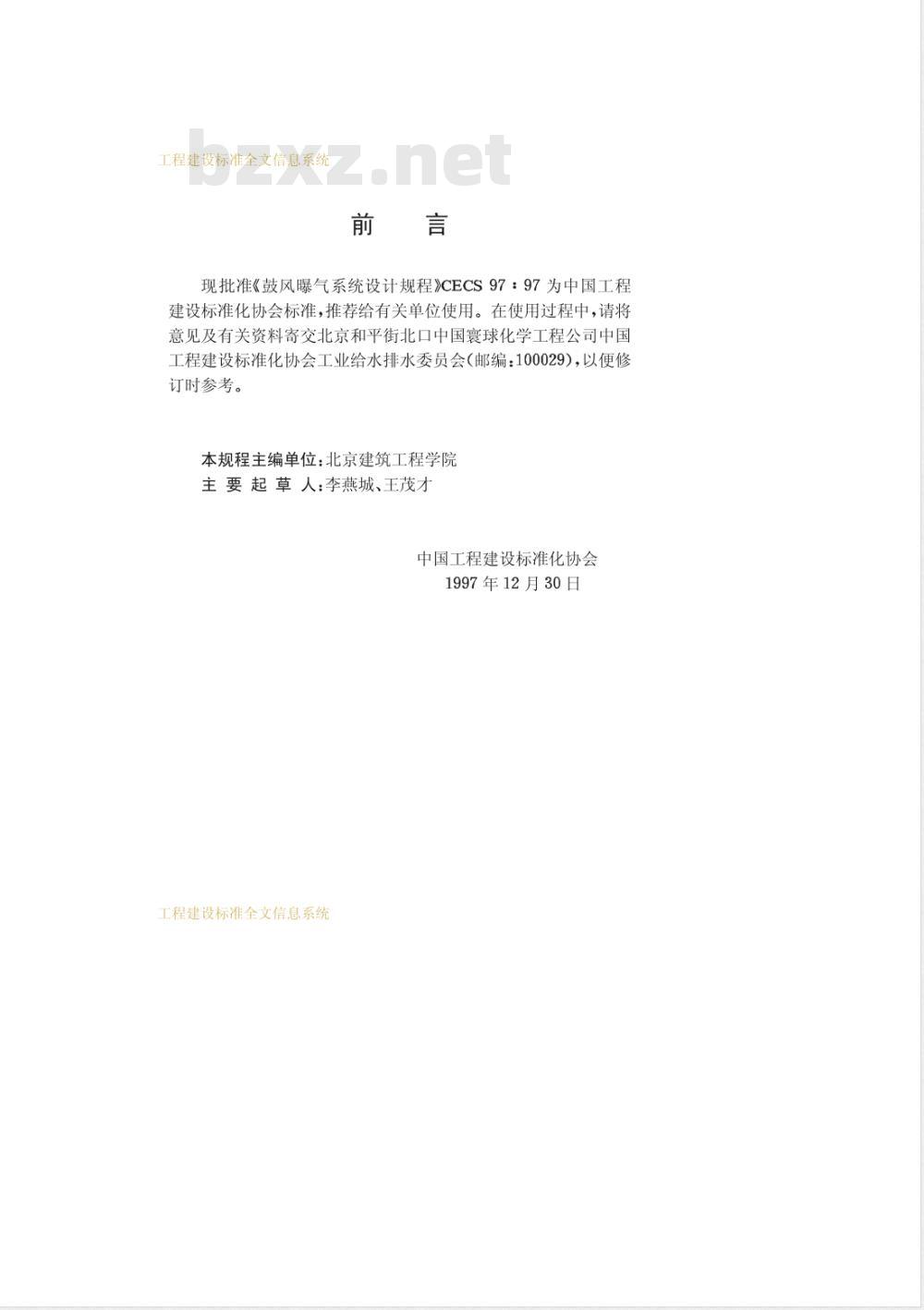

现批准《鼓风曝气系统设计规程》CECS97：97为中国工程建设标准化协会标准，推荐给有关单位使用。在使用过程中，请将意见及有关资料寄交北京和平街北口中国寰球化学工程公司中国工程建设标准化协会工业给水排水委员会（邮编：100029），以便修订时参考。
本规程主编单位：北京建筑工程学院主要起草人：李燕城、王茂才
中国工程建设标准化协会
1997年12月30日
工程建设标准全文信息系统
工程建设标准全文信息系统

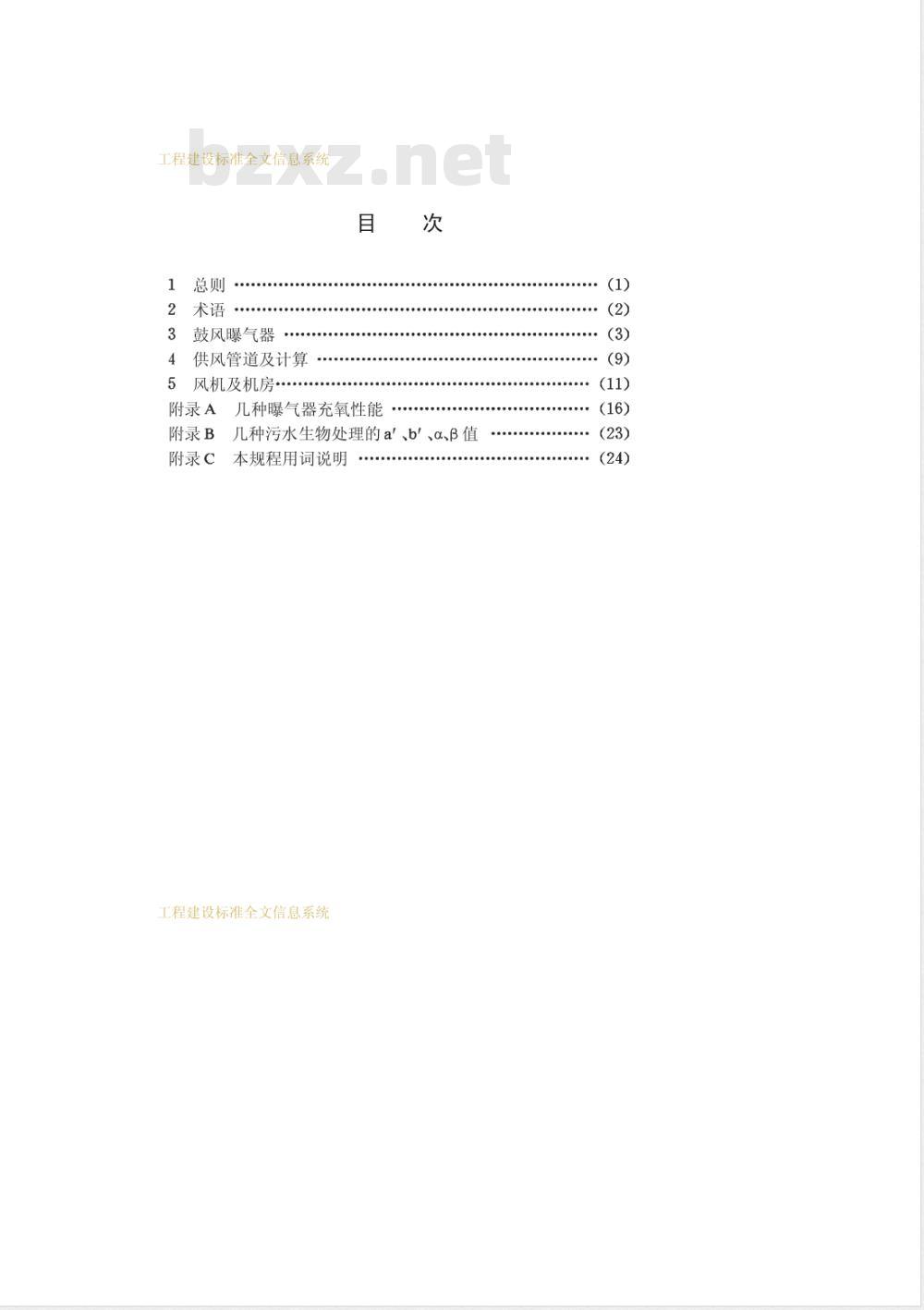

............................................................术语
鼓风曝气器
供风管道及计算
风机及机房·
附录A
附录B
附录C
几种曝气器充氧性能
几种污水生物处理的a'、b'、α、β值本规程用词说明
工程建设标准全文信息系统
工程建设标准全文信息系统

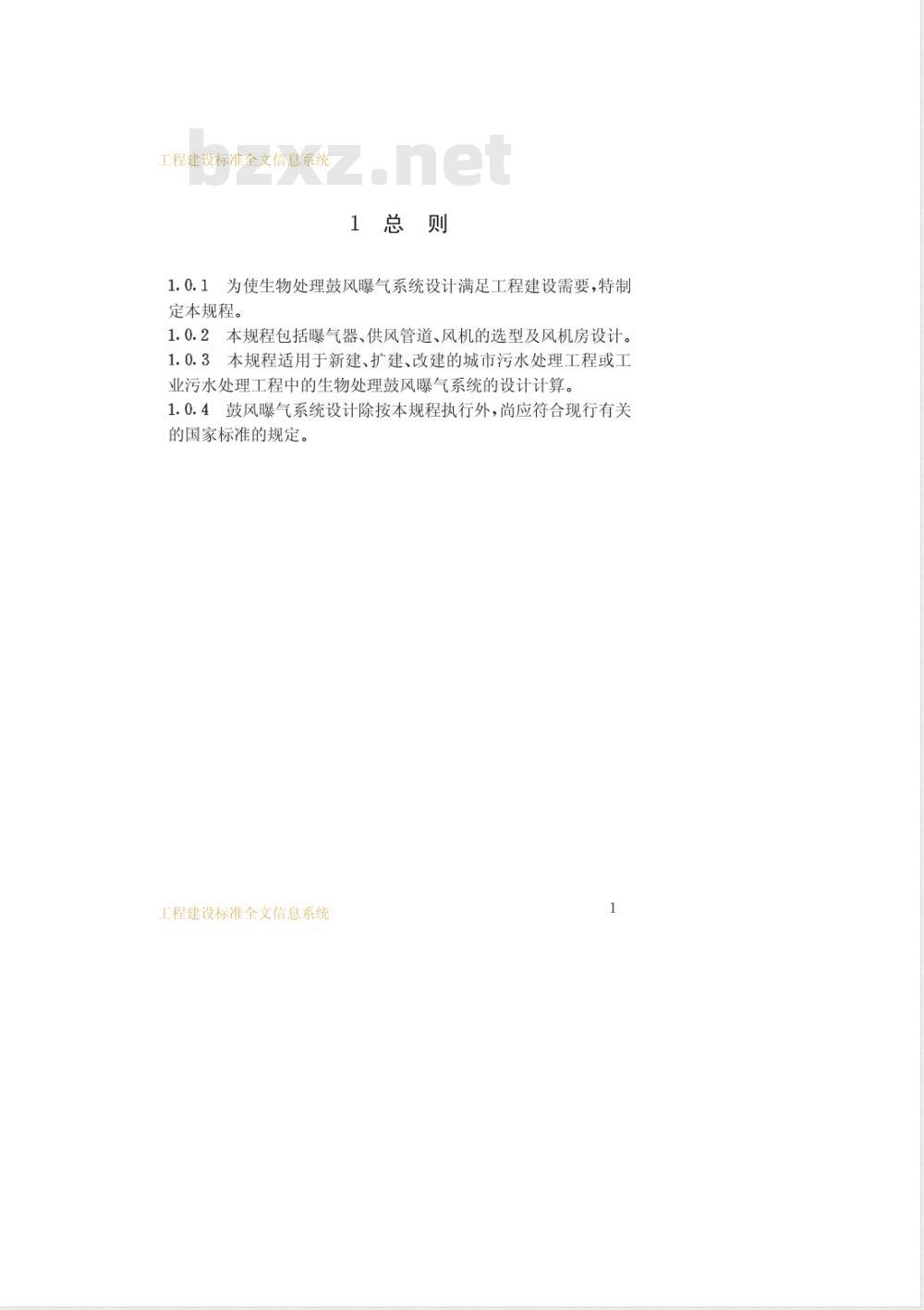

1总则
1为使生物处理鼓风曝气系统设计满足工程建设需要，特制1.0.1
定本规程。此内容来自标准下载网
1.0.2本规程包括曝气器、供风管道、风机的选型及风机房设计。1.0.3本规程适用于新建、扩建、改建的城市污水处理工程或工业污水处理工程中的生物处理鼓风曝气系统的设计计算。1.0.4鼓风曝气系统设计除按本规程执行外，尚应符合现行有关的国家标准的规定。
工程建设标准全文信息系统
工程建设标准全文信息系统
2.0.1曝气器
Faerator
2术语
用于水中充氧兼搅拌的基本器具或设备。2.0.2微孔曝气器finebubbleaerator空气通过多孔介质，在水中产生气泡直径小于3mm的高效曝气器。
2.0.3中大气泡曝气器middleandlargeairbubbleaerator空气通过曝气器在水中产生气泡直径大于3mm以上的曝气器。
Fopenablemiddleandfinebubble可张中、微孔曝气器
aerator
空气通过具有弹性材质的微孔曝气器或软管时，其上孔缝张开，停止供气时孔缝闭合的一种曝气器。2.0.5双环伞型曝气器doubleringsumbrellaaerator一种具有双环类似伞状的，在水中产生中大气泡的曝气器。2.0.6曝气器标准状态充氧性能oxygentransferperformance指单个曝气器在大气压力为0.1MPa、水温为20℃时，对清水的充氧性能。
2.0.7鼓风曝气系统aerationblowingsystem指由风机、管路、曝气器、除尘器为主组成的系统。工程建设标准全文信息系统
建筑321---标准查询下载网

工程建设标准全文信息系统
3鼓风曝气器
3.1一般规定
3.1.1根据污水性质、环境要求、管理水平、经济核算，工程设计中可选用鼓风曝气、机械表面曝气、射流曝气等方式，一般宜选用鼓风曝气式。
3.1.2选用鼓风曝气系统时曝气器应符合下列要求：1在某一特定曝气条件下，既能满足曝气池污水需氧要求，又能达到混合搅拌，池内无沉淀的要求；2曝气器既要有较高充氧性能，又应有较强混合搅拌能力。同时还应有不易堵塞、耐腐蚀、坚固、布气均匀、操作管理及维修简便，成本低、阻力小和寿命长等性能；3选用曝气器所组成的鼓风曝气系统，从整体上应具有节约能量、组成简单、安装及维修管理方便，易于排除故障等优点。3.1.3鼓风曝气器分为微孔曝气器及中大气泡曝气器。大、中型城市污水处理广宜选用微孔曝气器，接触氧化法宜选用中大气泡曝气器。
3.1.4工程中选用的曝气器，应有该曝气器在不同服务面积、不同风量、不同曝气水深时标准状态下的充氧性能曲线及底部流速曲线。
3.1.5鼓风曝气器可满池布置，也可在池侧布置。推流式曝气池的曝气器宜沿池长方向渐减布置。3.2微孔曝气器
3.2.1工程中常用微孔曝气器有：1可张中、微孔曝气器；
工程建设标准全文信息系统
工程建设标准全文信息系统
2平板式微孔曝气器；
3钟罩式微孔曝气器；
4聚乙烯棒状微孔曝气器。
3.2.2可张中、微孔曝气器技术性能应符合《污水处理用可张中、微孔曝气器》CJ/T3015.4-96的要求，其充氧性能见附录A.0.1。3.2.3钟罩式、平板式微孔曝气器技术性能应符合《污水处理用微孔曝气器》CJ/T3015.1-93的要求，其充氧性能见附录A.0.2。3.2.4在不连续曝气的污水生物处理中，当使用微孔曝气器时，应采用可张中、微孔曝气器。
3.3中大气泡曝气器
工程常用中大气泡曝气器有：
双环伞型曝气器，
穿孔散流曝气器：
网状膜中微孔曝气器；
固定螺旋曝气器；
动态曝气器；
盆形曝气器；
穿孔管曝气器。
3.3.2双环伞型曝气器技术性能应符合《双环伞型曝气器》CJ/T3015.3-95的要求，其充氧性能见附录A.0.3，选用中大气泡曝气器时，宜选用双环伞型曝气器。3.3.3选用固定螺旋曝气器时，曝气池水深不宜小于4.0m，曝气池底部流速不宜小于0.5m/s。
3.3.4选用盆形曝气器时，曝气器启动阻力约为0.01MPa，运行阻力约为0.005MPa。
3.3.5选用穿孔管曝气器时，应根据污水性能确定孔径。一般宜为3~10mm。
工程建设标准全文信息系统
建筑321---标准查询下载网
www. jz321.net
工程建设标准全文信息系统
3.4曝气器数量计算
3.4.1曝气池容积计算
曝气池容积可按下列方法之一计算：1按室外排水设计规范公式计算
详见《室外排水设计规范》GBJ14-87第6.6.2条及第6.6.3条。
2按下述公式计算
1)污泥负荷
Fw=K·Le
2)曝气池容积
24·Q·(L—Le）
1000.Fw·Nw
曝气池的五日生物需氧量污泥负荷式中Fw—
(kgBODs/kgMLSS·d);
BODs降解常数由试验确定(1/d）；Le
一曝气池出水五日生物需氧量(mg/L）；Q——曝气池的设计流量(m/h）；Li
一曝气池进水五日生物需氧量（mg/L）；V——曝气池的容积(m3)；
(3. 4. 1-1)
(3. 4. 1-2)
Nw—曝气池内混合液悬浮固体平均浓度（g/L）。3.4.2
曝气池面积按下式计算
式中F—曝气池面积(m2);
H—曝气池水深(h);
V—一由3.4.1算得的曝气池容积(m\）。工程建设标准全文信息系统
(3. 4. 2-1)
工程建设标准全文信息系统
3.4.3曝气池污水需氧量应按下列方法之一计算：1按室外排水设计规范公式计算
详见《室外排水设计规范》GBJ14-87，第6.7.2条。2按下述公式计算
O2=24·Q·(L-L)·a'+V·Nw·b(3.4.3-1)
式中02——曝气池污水需氧量(kgO2/d)；a——BOD5降解续氧量（kgO2/kgBODs）；b°——活性污泥内源呼吸耗氧量(kgO2/kgMLSS·d）；α'、b\宜通过试验确定，也可参照附录B.0.1。3.4.4曝气池标准状态下污水需氧量按下式计算O2·Cs20
O=α . 1. 024r-20 . (β. p. p · C(m)-C.)(3.4.4-1)
—一标准状态下曝气池污水需氧量(kgO2/d)；式中0。
一一由3.4.3算得的曝气池污水需氧量(kgO2/d)；Cs20——20℃蒸馏水中饱和溶解氧值9.17(mg02/L）a
曝气设备在污水与清水中氧总转移系数之比值；一一污水与清水中饱和溶解氧浓度之比值；a、β值宜通过试验确定，也可参照附录B.0.2选用；1.024-
温度修正系数；
曝气池内水温，应按夏季温度考虑（℃）；水温T℃时蒸馏水中饱和溶解氧值（mgO2/L）；Ct一一曝气池正常运行中应维持的溶解氧浓度值(mgO2/L);
不同地区气压修正系数
所在地区实际气压(Pa)
1.013X105Pa
工程建设标准全文信息系统
建筑321---标准查询下载网
(3.4.4-2)

工程建设标准全文信息系统
式中Pb
式中Pa
一压力修正系数，按下式计算
P=0. 206+ 42
空气释放点处绝对压力，按下式计算H
P,=Pa+1o(MPa)
当地大气压力（MPa）；
曝气器空气释放点距水面高度（m）；(3.4.4-3)
(3.4.4-4)
O一一空气逸出池面时气体中氧的百分数，按下式计算。21:(1-e）.100
79+21·(1—)
式中ε一一曝气器氧的利用率，以%计。(3. 4.4—5)
（由附录A.0.1，A.0.2,A.0.3中查得）。3.4.5风机总供风量按下式计算
Q=0.28 · c
式中Q一一风机总供风量(m\/d)；(3. 4. 5-1)
0.28一一标准状态(0.1MPa，20℃）下每立方米空气中含氧量(kg02/m3);
0c——见3.4.4。
3.4.6曝气器数量计算
曝气器所需数量，应从供氧、服务面积两方面计算。按供氧能力计算曝气器数量
24·qe
式中h1—一按供氧能力所需曝气器个数（个);(3.4.6-1)
0——由式(3.4.4-1)所得曝气池污水标准状态下生物处理需氧量(kgO2/d）；
9e—一曝气器标准状态下，与曝气池工作条件接近时的供氧能力。（kgO2/h·个）;
工程建设标准全文信息系统
