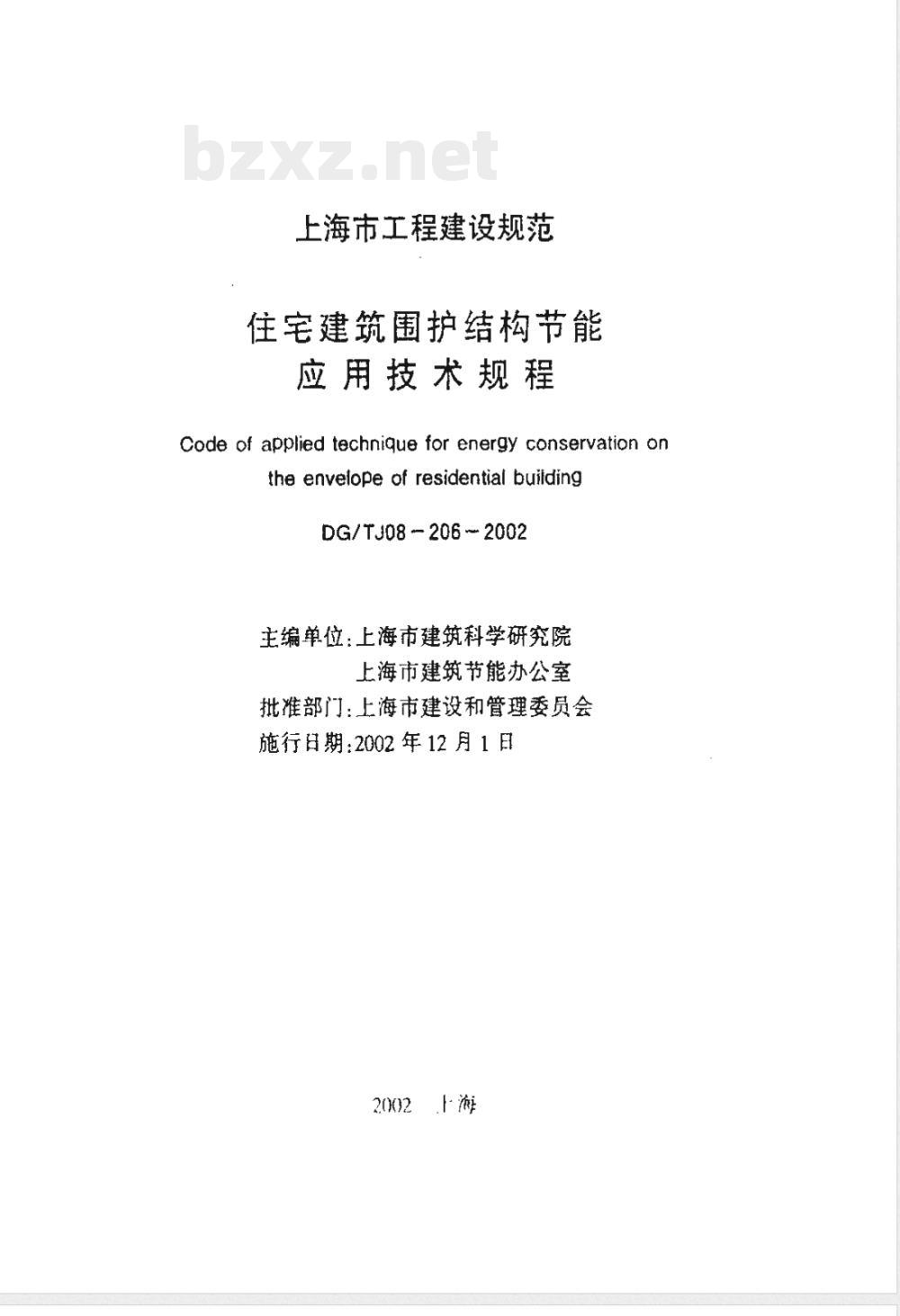

上海市工程建设规范
住宅建筑围护结构节能
应用技术规程
Code'of applied technique forenergy conservation on the envelope ofresidential building

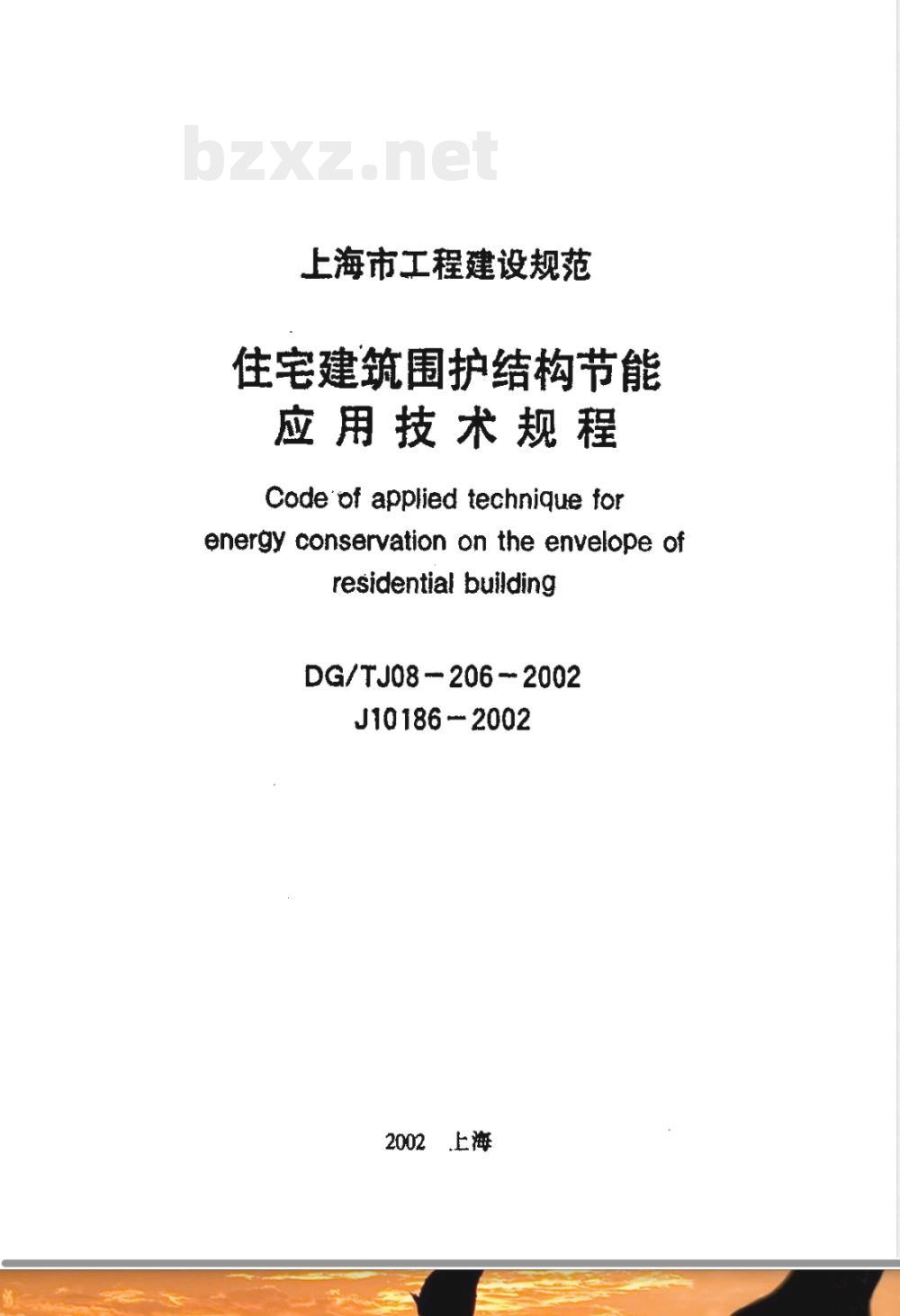

DG/TJ08 - 206 - 2002
J10186 —2002
2002上海
上海市工程建设规范
住宅建筑围护结构节能
应用技术规程
Code of applied technique for energy conservation onthe envelope of residential buidingDG/TJ08 206 - 2002
主编单位：上海市建筑科学研究院上海市建筑节能办公室
批准部门：上海市建设和管理委员会施行日期：2002年12月1日此内容来自标准下载网
2002海
上海市建设和管理委员会
沪建建（2002)第611号

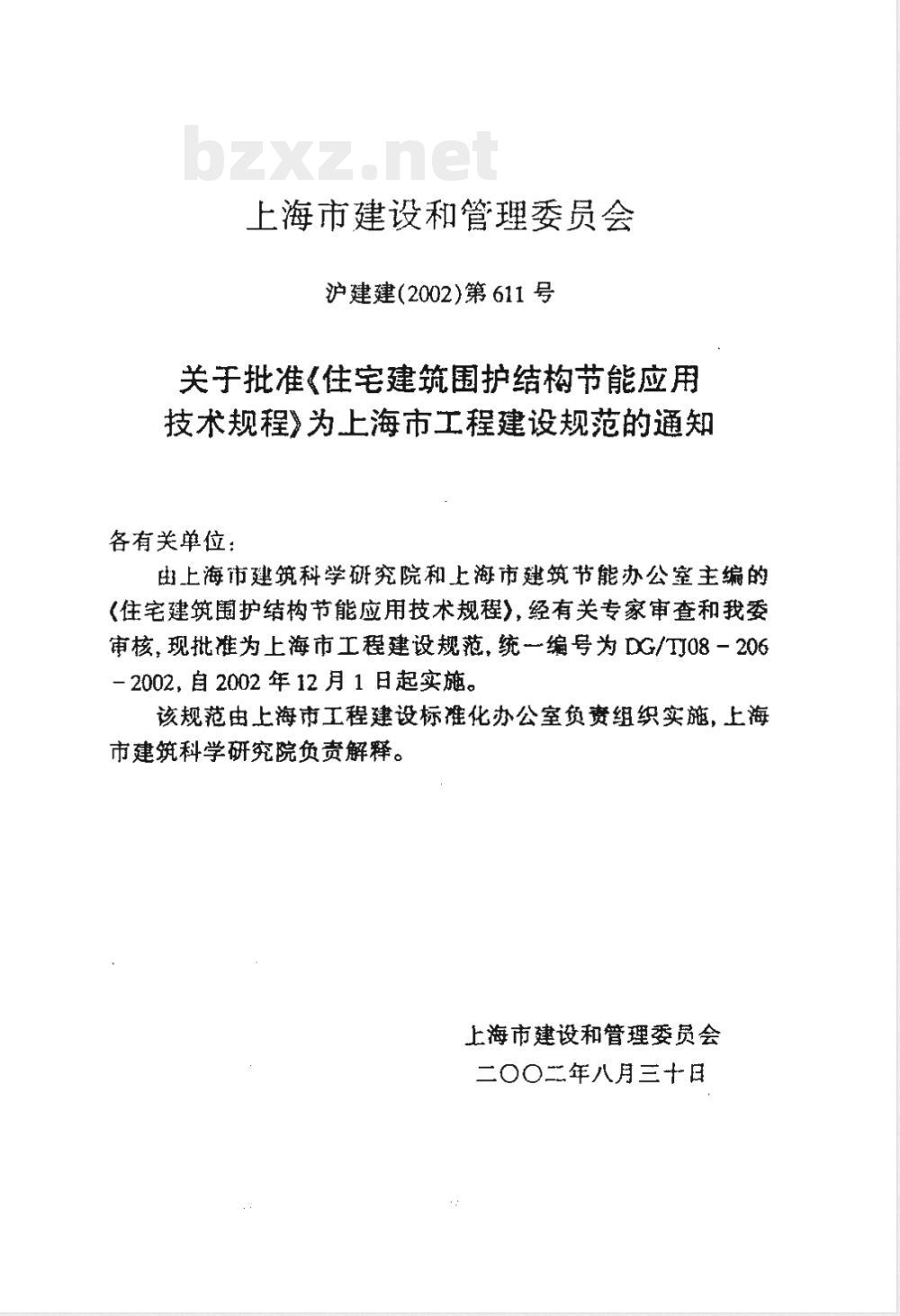

关子批准《住宅建筑围护结构节能应用技术规程》为上海市工程建设规范的通知各有关单位：
上海市建筑科学研究院和上海市建筑节能办公室主编的（住宅建筑围护结构节能应用技术规程），经有关专家审查和我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ08－206一2002，自2002年12月1日起实施。该规范电上海市工程建设标准化办公室负责组织实施，上海市建筑科学研究院负责解释。
上海市建设和管理委员会
二00二年八月三十日

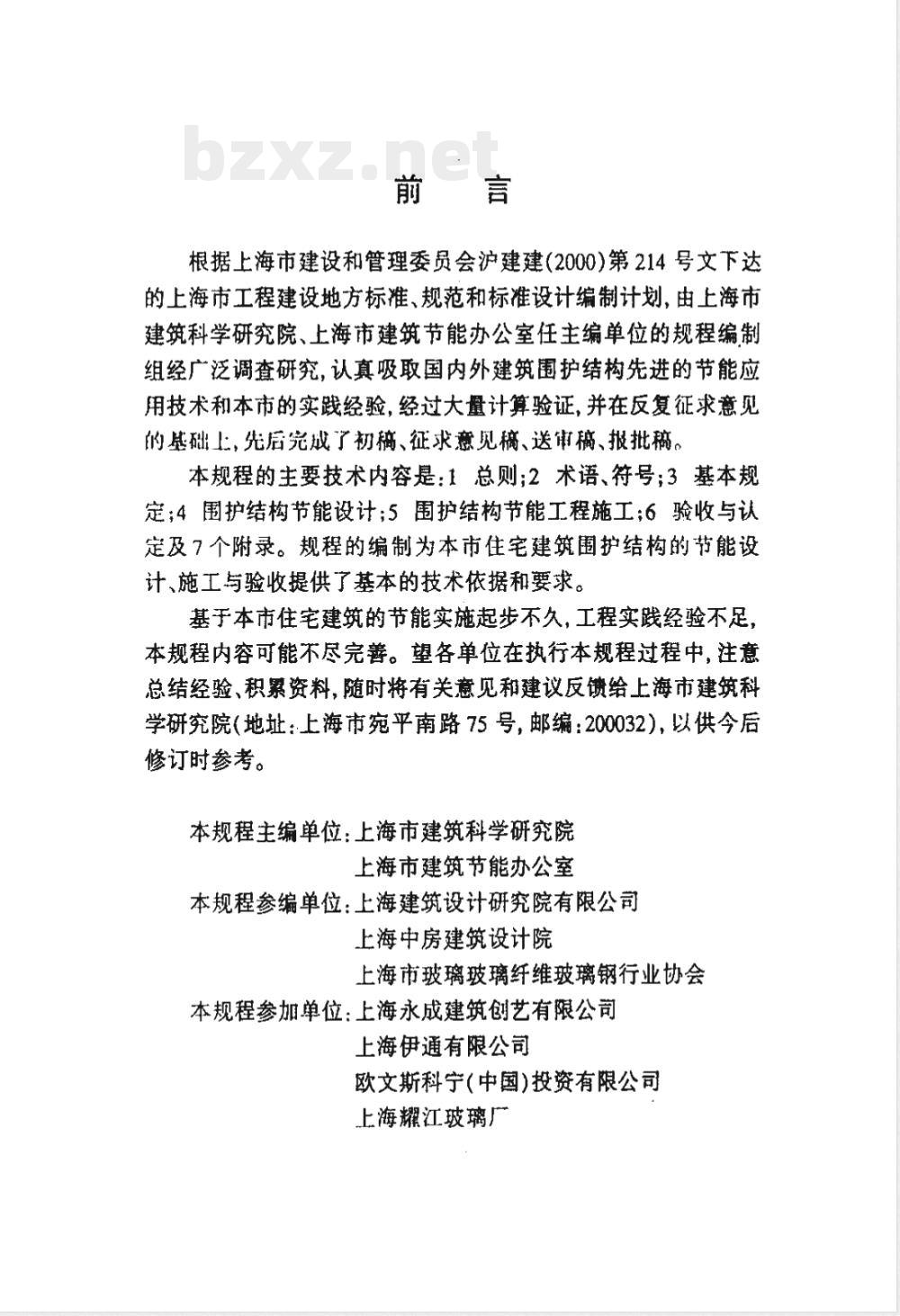

根据上海市建设和管理委员会沪建建（2000）第214号文下达的上海市工程建设地方标准、规范和标准设计编制计划，由上海市建筑科学研究院、上海市建筑节能办公室任主编单位的规程编制组经广泛调查研究，认真吸取国内外建筑围护结构先进的节能应用技术和本市的实践经验，经过大量计算验证，并在反复征求意见的基础上，先后究戒了初稿、征求意见稿、送前稿、报批獭。本规程的主要技术内容是：1总则：2术语、符号：3基本规定：4围护结构节能设计5围护结构节能工程施工：6验收与认定及7个附录。规程的编制为本市住宅建筑围护结构的节能设计、施工与验收提供了基本的技术依据和要求。基于本市住宅建筑的节能实施起步不久，工程实践经验不足，本规程内容可能不尽完善。望各单位在执行本规程过程中，注意总结经验、积累资料，随时将有关意见和建议反馈给上海市建筑科学研究院（地址：：上海市宛平南路75号，邮编：200032），以供今后修订时参考。
本规程主编单位：上海市建筑科学研究院上海市建筑节能办公室
本规程参编单位：上海建筑设计研究院有限公司上海中房建筑设计院
上海市玻璃玻璃纤维玻璃钢行业协会本规程参加单位：上海永成建筑创艺有限公司上海伊通有限公司
欧文斯科宁(中国)投资有限公司上海耀江玻璃厂
上海新泛华安全玻璃有限公司
上海百明实业有限公司

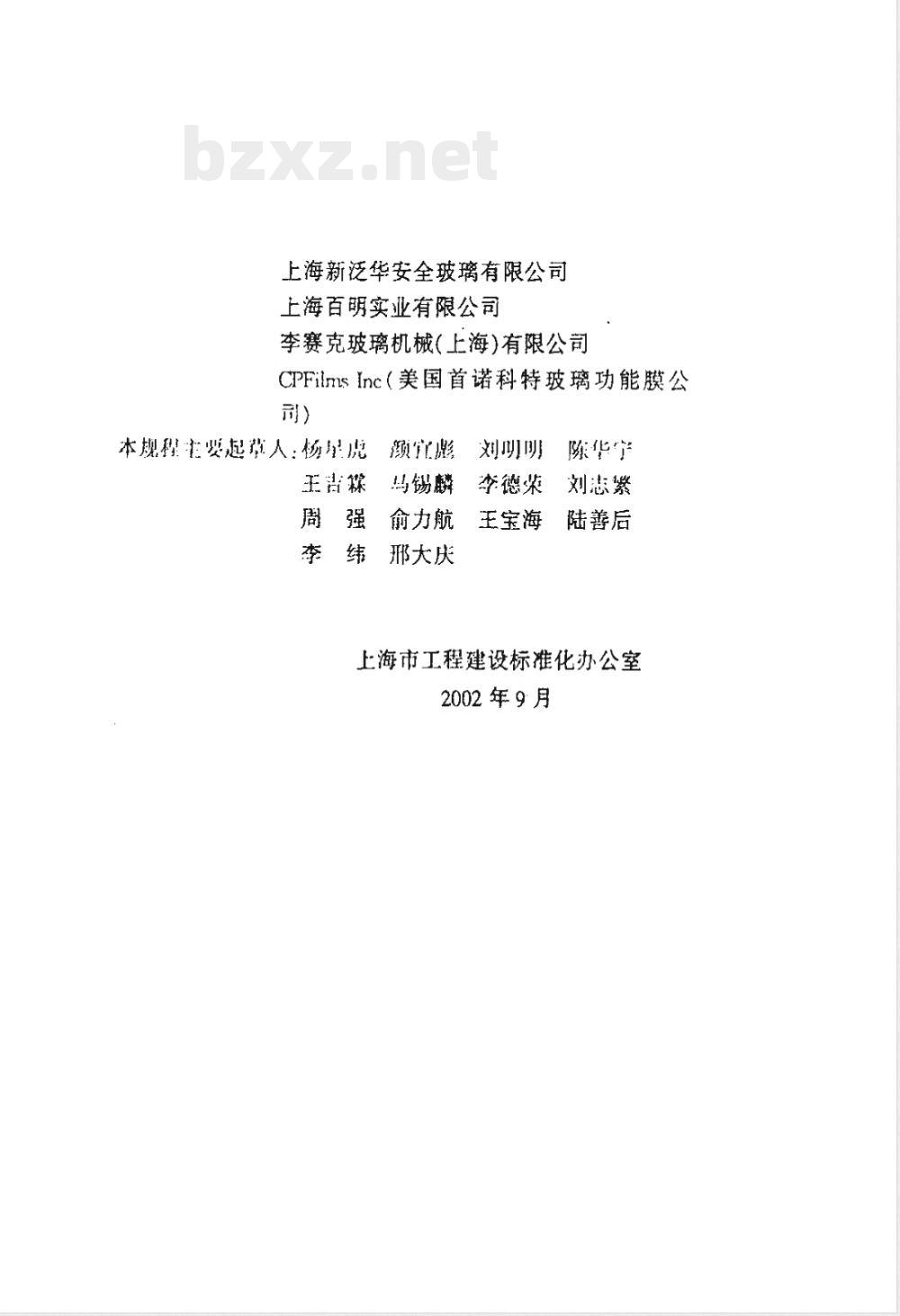

李赛克玻璃机械（上海）有限公司CPFilnsInc（美国首诺科特玻璃功能膜公司）
本规理主要起草人：杨理虎颜宜彪刘明明陈华宁王吉霖马锡麟李德荣
周强俞力航王宝海
李纬邢大庆
刘患繁
陆善后
上海市工程建设标准化办公室
2002年9月
术语、符号
基本规定·
室内热环境设计指标
建筑物设计规定，
同护结构节能设计
外墙外保温·
外墙内保温，
外墙自保温
分户墙
坡屋面·
平屋面，
建筑物耗热量(gH)、耗冷量(uc)指标验算围护结构节能工程施工
外墙外保温施工，
外墙内保温施工
屋面保温层施工，
5.4　外门窗安装
验收与认定，
验收与认定规定
6.2施工质量验收
6.3节能达标验收
附录A应用标准与图集
附录B外墙平均传热系数计算公式与参数附录C上海地区几种外墙的K、D、K计算值(47)
附录D建筑保温材料导热系数与蓄热系数计算取值.
附录E上海地区儿种外墙的内保温达标做法附录F中空玻璃热学参数
附录G建筑节能膜性能(标称值)
附录H本规程用词说明
1总则
1.0.1为贯彻国家有关节约能源、保护环境的法规和政策，改善本市住宅建筑室内热环境，提高围护结构保温隔热性能，降低采暖和空调的使用能耗，执行《复热冬冷地区居住建筑节能设计标准(JGJ134)对围护结构节能的有关规定，明确节能技术应用与要求特制定本规程。
1.0，2本规程适用于本市新建、扩建和改建的住宅建筑国护结构节能设计、施工与验收。其它有节能要求的居住和民用建筑也可参照执行。
1.0.3执行本规程时，尚应符合国家、行业和本市现行有关标准的规定。
术语、符号
2.0.1围护结构building envelope建筑物及房间各面的围挡物，如墙体、屋顶、门窗、楼板和地面等。按是否同案外空气直接接触以及在建筑物中的位置，又可分为外围护结构和内围护结构。
2.0.2I护结构传热系数(K）verall txnt tansfer cx:fficien狂救态条你下，护纯构两侧室温理差为K，单位灿内通过单位面积传逆的热量。单位：W/rn2·K）。2.0.3外墙平均传热系数(K.）averige cverall heal translcr coefficient of building cxienal wall外墙包括主体部位和周边热桥（构造柱、圈梁以及楼板伸入列墙部分等）部位在内的传热系数平均值。：按外墙各部位（不他括门窗）的传热系数对其面积的加权平均计算求得。单位：W/（存·K）。2.0.4热阻(R)thermal resistance表征围护结构本身或其中某层材料阻抗传热能力的物理量。单一材料围护结构热阻R=。为材料层厚度(m),入。为材料的导入
热系数计算值[W/(m·K)]。多层材料围护结构热阻 R=Z(单位：m2·K/W。
2.0.5围护结构表面换热阻(R;、R。）surface resistance翻护结构两侧表面空气边界层阻抗传热能力的物理量，为表面换热系数的倒数。在内表面，称为内表面换热阻（R：）；在外表面，称为外表面换热阻（R）。具体数值可按民用建筑热工设计规范》（GB50176）取用。在一般情况下，外围护结构的内表面换热阻可取R.=0.11rn2·K/W,外表面换热阻可取R=0.042·K/W(冬季2
状况）或0.05m2K/W（夏季状况）。2.0.6围护结构传热阻(R。）total thermal resistance翻护结构（包括两侧空气边界层）阻抗传热能力的物理量，为结构热阻（R）与两侧表面换热阻之和。：单位：m2·K/W。2.0.7围护结构热阻补充值（Rb）added themal resistance for entvelope
围护结构为达到节能要求的传热系数指标，需由保温层补充的热阻最小值。单位：m2·K/W。2.0.8调护结构热增性指标(D）inrdex of thetmal inertia of build-ing envelope
表征围护结构对温度波衰减快慢程度的无量纲指标。单一材料围结构热惰性指标D=R·S：多层材料围护结构热情性指标D=艺(R·S)。式中R、S分别为圈护结构材料层的热阻和蓄热系数。
2.0.9围护结构热情性指标补充值（Dp）adided thenal inertia ofenvelope
围护结构为达到节能要求规定的热情性指标，需由保温层补充的热惰性指标最小值。
2.0.10材料蓄热系数(S) material heat store coefficient当某一足够厚度的单一材料层一侧受到谐波热作用时，通过表面的热流波幅与表面温度波幅的比值，可表征材料热稳定性的优劣。单位：W/（m2·K）。材料的蓄热系数可通过计算确定、或从(民用建筑热工设计规范》(GB50176)附录四附表4.1中查取。2.0.11建筑物体形系数(S）shape coefficient of building建筑物与室外大气接触的外表面面积与其所包围的体积的比值。
2.0.12窗墙面积比 area ratio of window to wall窗户洞口面积与房间立面单元面积的比值。3
2.0.13换气次数air change per hour建筑物在单位时间内室内空气的更换次数。单位：次/h。2.0.14建筑物耗热量指标（gu)、耗冷量指标(gc）indexof heatlass of building, index of cool loss of huilding建筑物按照冬季和夏季室内热环境设计指标和设定的计算条件、计算得出的单位建筑面积在单位时间内消耗的需由采暖和空调设备提供的热量和冷量。单位：W/m。计算时所用的建筑面积为整栋建筑的建筑面积。
