【其他行业标准】 防静电工程技术规程

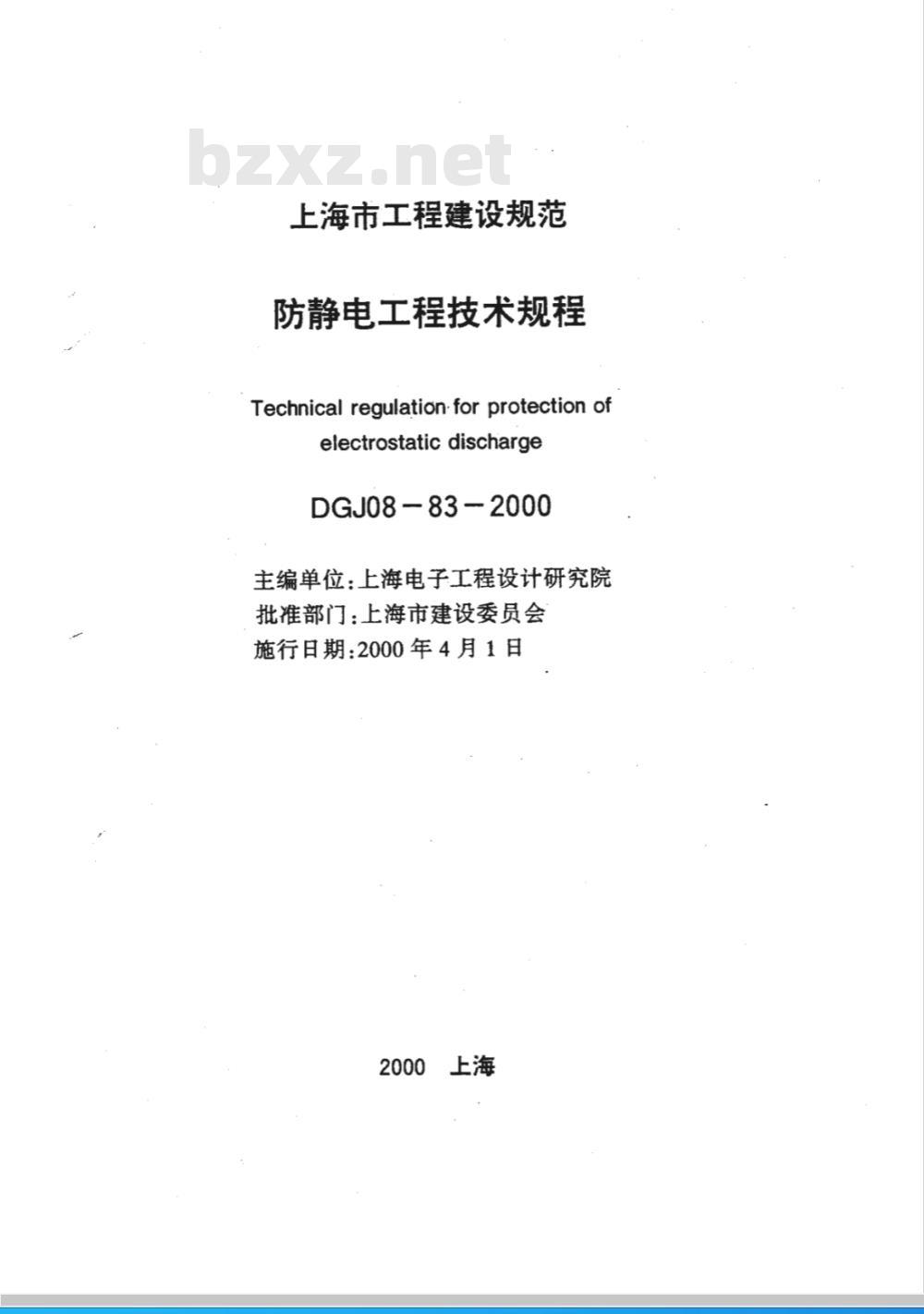

上海市工程建设规范
防静电工程技术规程
Technical regulation·for protection ofelectrostatic discharge
DGJ08-83-2000
主编单位：上海电子工程设计研究院批准部门：上海市建设委员会
施行日期：2000年4月1日

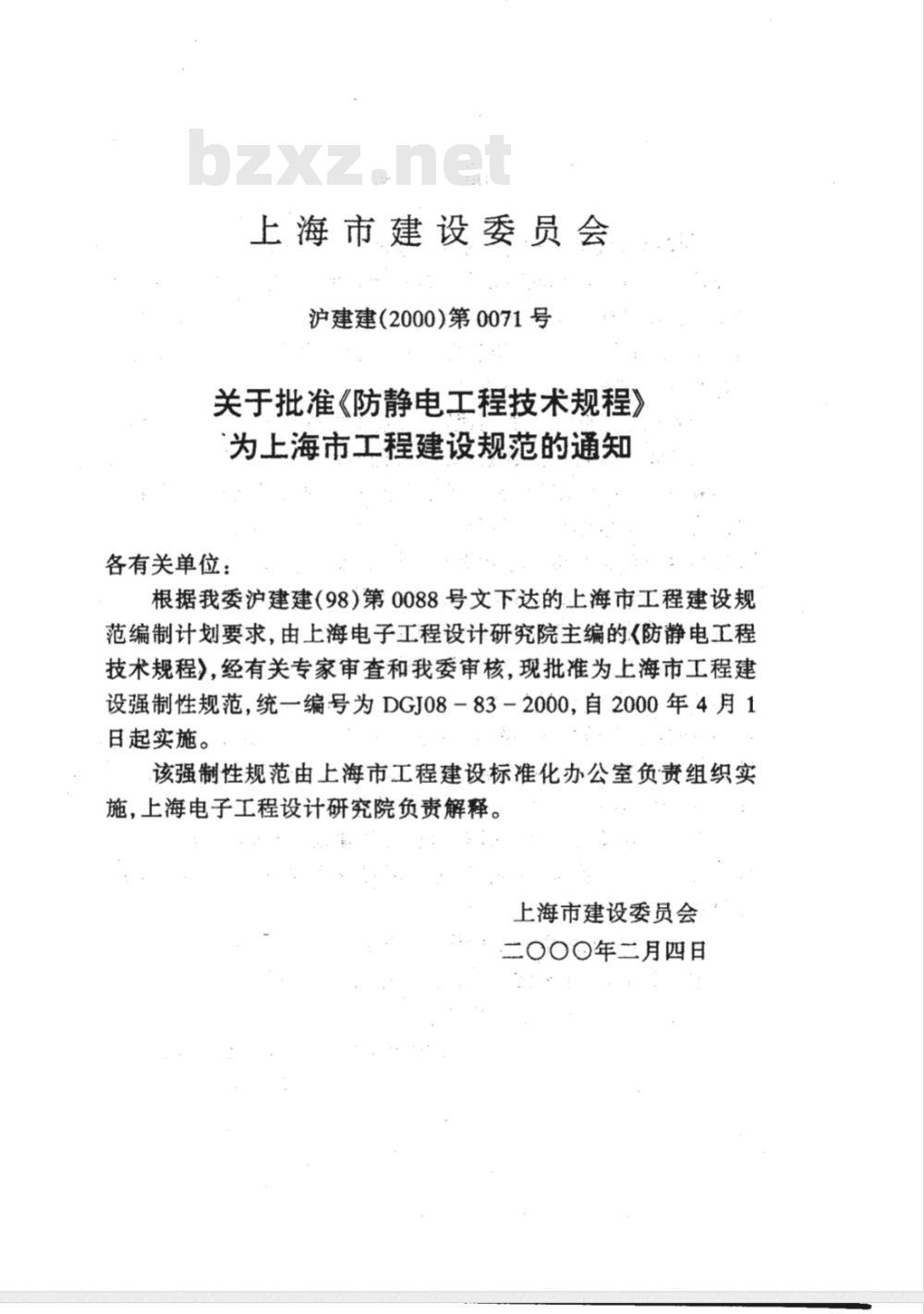

上海市建设委员会
沪建建（2000）第0071号
关于批准《防静电工程技术规程》为上海市工程建设规范的通知
各有关单位：
根据我委沪建建（98)第0088号文下达的上海市工程建设规范编制计划要求，由上海电子工程设计研究院主编的《防静电工程技术规程），经有关专家审查和我委审核，现批准为上海市工程建设强制性规范，统一编号为DGJ08－83－2000，自2000年4月1日起实施。
该强制性规范由上海市工程建设标准化办公室负责组织实施，上海电子工程设计研究院负责解释。上海市建设委员会
二〇〇〇年二月四日

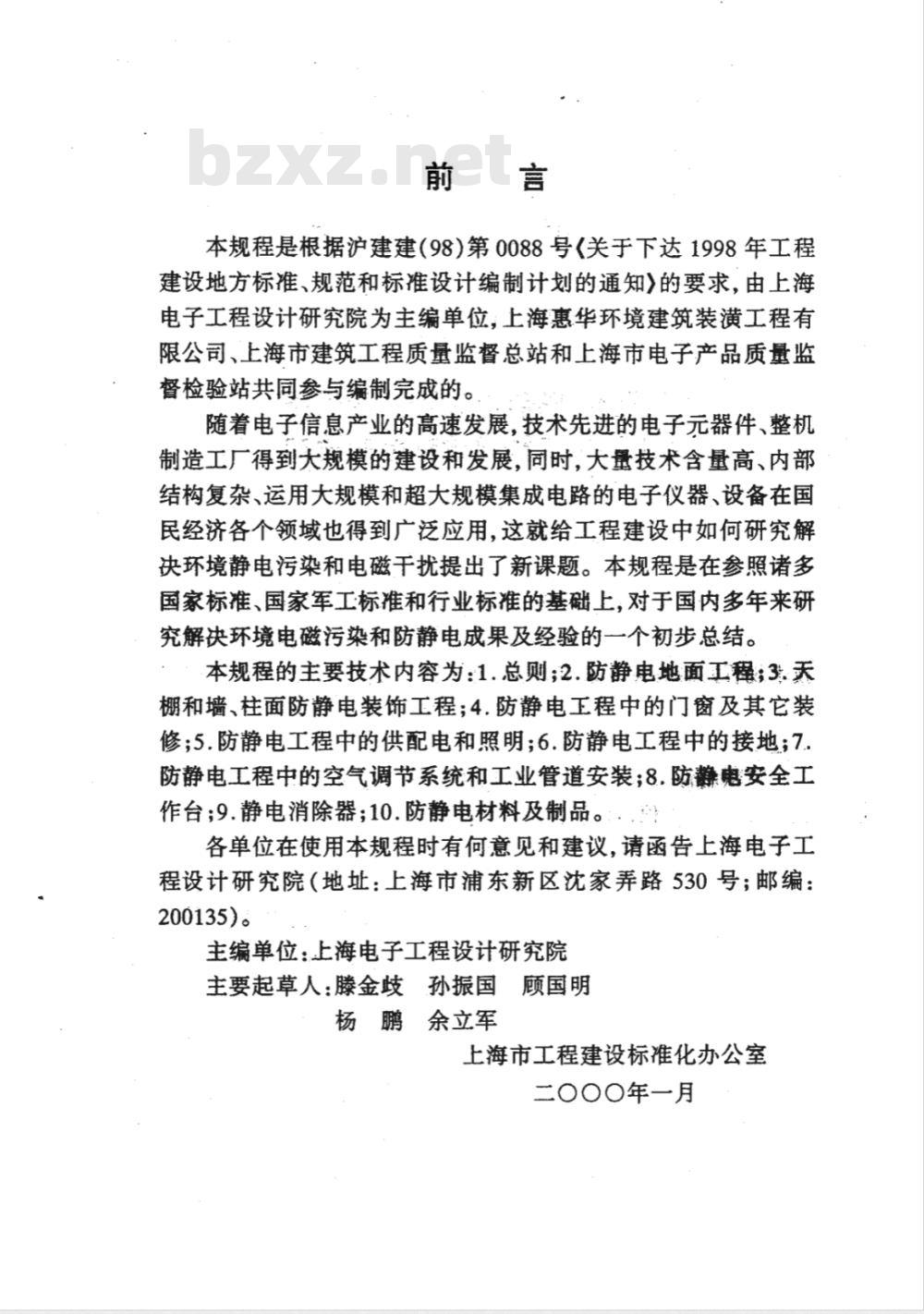

本规程是根据沪建建（98)第0088号《关于下达1998年工程建设地方标准、规范和标准设计编制计划的通知》的要求，由上海电子工程设计研究院为主编单位，上海惠华环境建筑装潢工程有限公司、上海市建筑工程质量监督总站和上海市电子产品质量监督检验站共同参与编制完成的。随着电子信息产业的高速发展，技术先进的电子元器件、整机制造工厂得到大规模的建设和发展，同时，大量技术含量高、内部结构复杂、运用大规模和超大规模集成电路的电子仪器、设备在国民经济各个领域也得到广泛应用，这就给工程建设中如何研究解决环境静电污染和电磁于扰提出了新课题。本规程是在参照诸多国家标准、国家军工标准和行业标准的基础上，对于国内多年来研究解决环境电磁污染和防静电成果及经验的一个初步总结。本规程的主要技术内容为：1.总则；2.防静电地面工程；3.天棚和墙、柱面防静电装饰工程：4.防静电工程中的门窗及其它装修；5.防静电工程中的供配电和照明；6.防静电工程中的接地；7.防静电工程中的空气调节系统和工业管道安装；8.防静电安全工作台；9.静电消除器；10.防静电材料及制品。.各单位在使用本规程时有何意见和建议，请函告上海电子工程设计研究院（地址：上海市浦东新区沈家弄路530号；邮编：200135)。
主编单位：上海电子工程设计研究院主要起草人：藤金歧孙振国顾国明杨鹏余立军
上海市工程建设标准化办公室
二000年一月

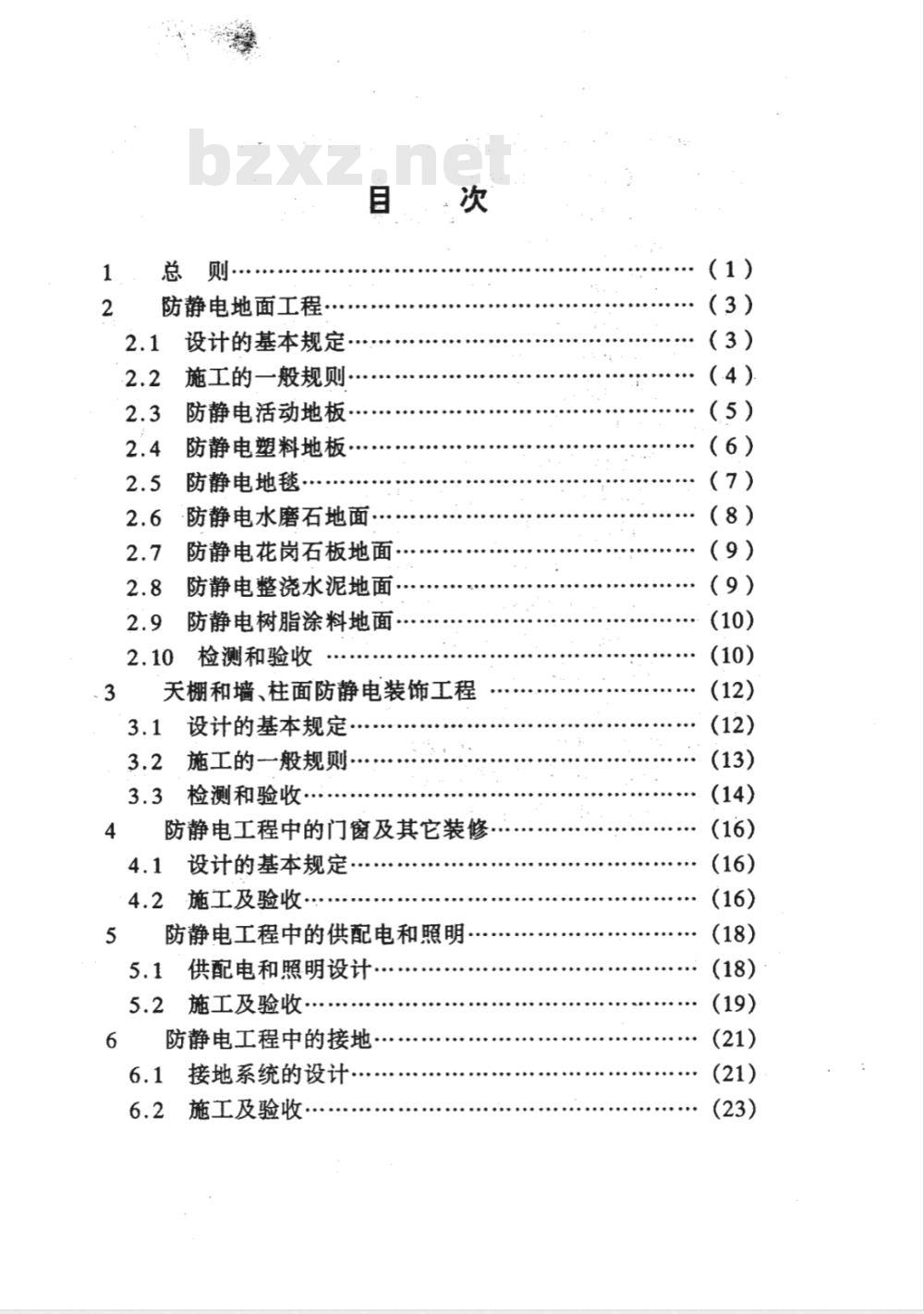

总　则·
防静电地面工程·
设计的基本规定，
施工的一般规则·
防静电活动地板…
防静电塑料地板，
防静电地毯
防静电水磨石地面·
防静电花岗石板地面
防静电整浇水泥地面
防静电树脂涂料地面…·
检测和验收
天棚和墙、柱面防静电装饰工程3.1
设计的基本规定·
施工的般规则.
检测和验收·
防静电工程中的门窗及其它装修4.1
设计的基本规定…
施工及验收
防静电工程中的供配电和照明，5.1
供配电和照明设计
施工及验收…·
防静电工程中的接地，
接地系统的设计…
施工及验收

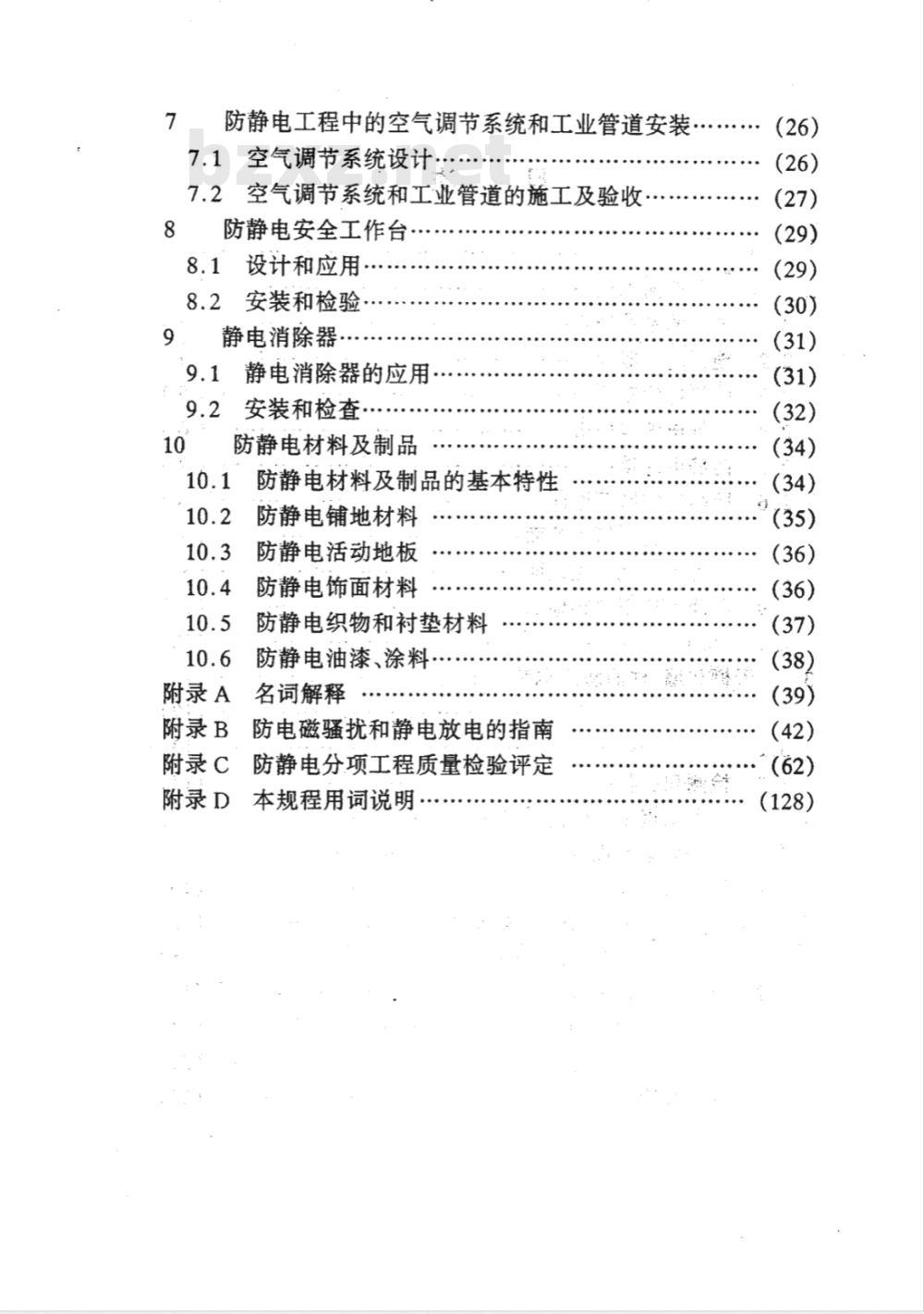

防静电工程中的空气调节系统和工业管道安装..空气调节系统设计：
空气调节系统和工业管道的施工及验收防静电安全工作台·
设计和应用
安装和检验·
静电消除器
静电消除器的应用.
安装和检查·
防静电材料及制品
附录 A
附录 B
附录 C
附录 D
防静电材料及制品的基本特性
防静电铺地材料
防静电活动地板
防静电饰面材料
防静电织物和衬垫材料
防静电油漆、涂料
名词解释
防电磁骚扰和静电放电的指南
防静电分项工程质量检验评定
本规程用词说明
（35)
1.0.1现代工程建设的室内环境中许多场合存在着静电污染，从而导致电子器件、电子仪器和电子设备损坏或性能下降；导致人体遭受电击伤害；导致易燃、易爆场所引燃引爆；导致尘埃吸附影响环境净化。为了通过特定的设计、施工和控制，对要求提供静电防护的工作场所，创建一个防止静电危害的环境，特制订本规程。1.0.2本规程适用于防止静电危害环境的设计、施工及工程质量监督和验收。这一环境主要是指对静电放电敏感的器件、仪器和设备的制造及其使用环境。易燃、易爆和洁净环境有关防止静电危害的设计和施工亦适用。
1.0.3防止静电危害环境的设计和施工应体现下列基本原则：抑制或减少静电的产生；
2将已产生的静电迅速、安全、有效地排除。1.0.4遵循上述原则，防止静电危害环境设计和施工必须包括的基本内容为：抑制环境组成部分带电、防止发生静电放电和静电噪声传播的综合预防措施。控制静电的工程设计具体区分为三级：一级标准为控制室内静电电位绝对值不大于100V；二级标准为控制室内静电电位绝对值不大于200V；三级标准为控制室内静电电位绝对值不大于1000V。防静电工程分级标准适用场所如表1.0.4:
表1.0.4防静电工程分级标准适用场所防静电级别
适用场所
1.微电子电路制造和测试的场所。2.电子产品生产过程中操作一级静电敏感器件的场所。3.生物、医药工业中无菌洁净的工作实验室和生产场所。4.航空、航天、国防军事、国家安全以及首脑部门的信息管理和指挥中心。
1.以程控交换机为代表的各类通信机房。2.电子计算机大、中型机房，以及金融、电信系统的结算中心。3.重要经济部门如：电力调度、铁路、城市交通的自动化监控、调度系统。
4.重要工业部门如；石油化工、冶金、汽车、电厂的生产和管理自动化系统。
5.卫生系统的手术室和电子医疗设备的应用场所。6.精密电子仪器的测试和维修场所。7.大型电子演示厅和展播室。
1.除上述范围以外的一般计算机处理系统，以及计算机然端室。
2.除上述范围以外的电子器件和整机的组装调试场所。3.智能化建筑中电脑操作的办公场所以及重要的公共活动场所。
4.存在外部电磁干扰，必须对环境中的电子设备和设施提供最基本防静电保护的场所。
1.0.5防静电工程的设计、施工、验收除应符合本规程外，涉及其他相关专业还应满足国家有关标准和规范规定的要求。2
防静电地面工程
2.1设计的基本规定
2.1.1本章的所有规定适用于防静电环境中建筑地面的面层，应包括建筑物底层地面和楼层地面的面层。建筑地面的垫层及各构造层均应符合国家有关标准和规范规定。2.1.2防静电地面的面层应具有导静电性能，其导静电性能应长时间和稳定保持。对于不能长时间和稳定保持导静电性能的静电耗散材料不宜用于下列场所：环境温度、湿度不能自动控制的场所；具有全局性控制作用的重要场所；三年以上长期使用的场所。2.1.3防静电地面的面层结构和用料应符合下列基本要求：1防静电地面的表层应是静电耗散性的材料，其表面电阻率应为1.0×105~1.0×102α/口；或体积电阻率为1.0×104~1.0×10l1α.cm一级标准防静电地面的表层材料,其表面电阻率的上限应小于1.0×10α/口；或体积电阻率的上限应小于1.0×10α.cm。而且还应对材料进行静电衰减的量化检验，半衰期应小于0.5s。
2防静电地面应有导静电泄放措施和接地构造，其地面对地泄放电阻值应为1.0×105~1:0×10°0。-级标准防静电地面对地泄放电阻值的上限应小于1.0×107α;二级标准防静电地面对地泄放电阻值的上限应小于1.0×10°0。2.1.4防静电地面有多种结构和多种用料，应根据工艺设计文件和建筑环境条件合理选择，但各类防静电地面必须配有绝缘隔离层，环境潮湿的场所还应采取防潮措施。2.1.5易燃、易爆和洁净环境的防静电地面，其对地泄放电阻值应根据工艺设计或依据模拟试验确定。易燃、易爆环境的地面不3
发火性能以及洁净环境地面的发尘量均应符合特种行业国家标准和规范的规定。
2.2施工的一般规则
2.2.1防静电地面施工应在顶、墙装饰和水电安装等各项工程完成后进行，不宜同时交叉施工。防静电地面的基层应清洗除尘。地面基层及埋设的沟槽和多种管线，应在防静电地面施前进行隐蔽部位验收，并做好记录。
2.2.2防静电地面施工时，各类地面施工的环境温度、湿度应符合下列规定：
1：防静电花岗石板、水磨石和整浇水泥地面，施工时环境温度不应低于5℃。
2.防静电塑料地板铺设时，环境温度不应低于10℃。3防静电树脂涂料地面涂刷时，环境温度不应低于20℃，产品性能允许低温环境下操作除外，但必须经过检验。4防静电活动地板安装和防静电地毯铺设应保持室内环境干燥，不应在相对湿度大于80%的环境下进行。2.2.3：各类防静电地面所采用材料的品种、规格和技术性能，应符合设计要求和本规程2.1.3规定。对进场材料的质量应抽样检验，确认合格后方可使用。
防静电水磨石、防静电整浇水泥地面和防静电树脂涂料地面的配料应先做小样试验，合格后方可施工。2.2.4防静电地面施工中使用的导电粘结剂应通过配料试验确定导电料的掺加比例，其体积电阻率应小于1×10*α.cm。2.2.5·防静电地面施工完成后应对地板表面采取防护措施。防静电树脂涂料地面应待涂层完全固化后方可使用。防静电水磨石和整浇水泥地面应待面层的抗压强度达到5.0MPa以及防静电花岗石板地面应待结合层的抗压强度达到1.2MPa时，方可使用。4bZxz.net
2.3防静电活动地板
2.3.1防静电活动地板及其配件的材质和技术性能应符合国家有关标准的规定，国家标准未予明确的应符合下列规定：1木质基复合地板块的基板应具有B1.级（GB5021《建筑内部装修设计防火规范》)的阻燃性能，其周边密封胶条应符合导静电材料的性能标准，底面应胶贴厚度不小于0.3mm的铝板或厚度不小于0.5mm的镀锌钢板。
2钢质基地板的基材材质及其厚度必须根据设计确定。地板的底面应有符合静电屏蔽材料性能标准的保护涂层。3.铝质基地板的基板材质及其铸造工艺应符合有关行业标准的规定。基板必须平整，其尺寸的允许偏差应为±0.1mm，不得有翘曲；铸件表面必须光洁，不得有粗糙麻面。4各种基质地板块的面板应符合静电耗散材料的性能标准，并应具有相应的耐污、耐磨以及防火性能。面板与基板之间应使用导电胶粘合，或采取导静电泄放的构造措施。5地板块下部缓冲垫应采用符合导静电材料性能标准的材料，并不准用再生材料。
6地板支架的支撑构件应具有足够的强度和刚度，其截面大小及节点构造必须根据设计确定。7洁净环境中的防静电活动地板，应限制地板面层的起尘含量，并应具有足够的通风率。必须满足洁净环境洁净度的设计要求。
2.3.2铺设活动地板前应将地面基层清洗干净，去除表面浮尘，表面应平整、光洁、坚硬、干燥、无油脂及其它杂质。当地板架空层空间作为静压箱时，其基层地面和四壁应按设计要求进行防静电和表层清洁处理，此时地板架空高度不应小于300mm。2.3.3：活动地板到现场后应按国家标准和本规程2.3.1规定进5
行抽样检验，合格后方可使用。2.3.4铺装活动地板前应根据建筑平面和设备的布局进行排板布置，并绘成排板图。地板铺装前应按照排板图在基层表面弹线分格，并划出标高控制线，做好铺装前的准备工作。2.3.5安装地板支撑构件应按弹线分格的位置定位，并应将地板支架调整到设计要求的标高。支撑下部应衬垫绝缘材料。支撑构件应有限制地板块横向移位的可靠措施。2.3.6铺装活动地板板面应平整，相邻板块间的接触应平直、严密，安装允许偏差应符合表2.3.6规定。表2.3.6
铺装活动地板板面允许偏差
项，目
接缝宽度
相邻边缘高差
地板平整度
钢、铝地板
复合地板
2.3.7根据排板布置出现的异形块应按实际尺寸进行切割，板块周边应平直光洁。.木质基复合地板在切割后周边应采用导电腻子，钢质基地板应采用导电环氧树脂胶封堵。异形地板板宽不应小于100mm，否则应调整排板布置。2.3.8防静电活动地板应根据设计要求进行防静电接地连接，接地导线分别与地板支撑和防静电接地铜排可靠连接。接地导线应采用多股铜线，导线截面应不小于1.5mm?。2.4防静电塑料地板
2.4.1防静电塑料地板板块的静电耗散性能应符合设计要求和本规程2.1:2和2.1.3规定，板块的其它性能和质量要求应符合6
