【其他行业标准】 道路施工与养护机械设备 沥青路面开槽机

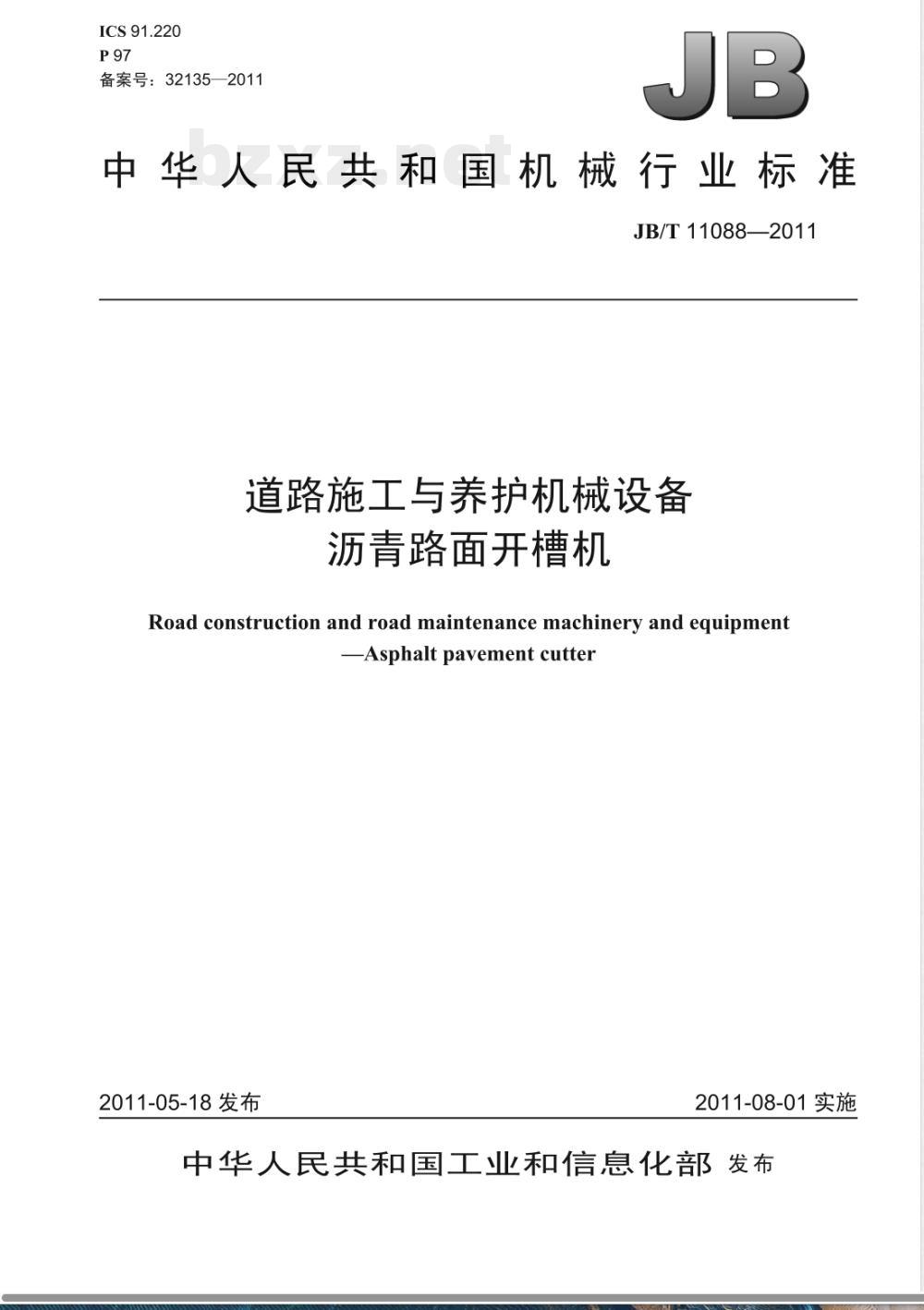

ICS 91.220 P97 备案号：32135—2011 JB 中华人民共和国机械行业标准 JB/T 11088—2011 道路施工与养护机械设备 沥青路面开槽机 Road construction and road maintenance machinery and equipment — Asphalt pavement cutter 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：江苏淮安威拓公路养护设备有限公司、苏州市华测检测技术有限公司、长安大学、佛山市威特公路养护设备有限公司、北京建研机械科技有限公司。 本标准主要起草人：张天琦、郭冰、焦生杰、王元柱、孙艳秋、王斌辉、李飞、李波。 本标准为首次发布。 1 范围 本标准规定了以发动机为动力的沥青路面开槽机（以下简称开槽机）的术语和定义、产品主参数、技术要求、试验方法、检验规则、标志、随机文件和使用信息。 本标准适用于手扶式沥青路面开槽机。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其随后修改单或修订版不适用，但鼓励各方使用最新版本。凡不注日期的引用文件，其最新版本适用。 JB/T 5943 工程机械焊接件通用技术条件 JB/T 5945 工程机械装配通用技术条件 JB/T 5946 涂装通用技术条件 3 术语和定义 3.1 沥青路面开槽机（asphalt pavement cutter） 对沥青路面裂缝进行拓宽并清除杂物，为灌缝作前期准备的设备。 3.2 深度调整机构（depth control） 用于调整开槽深度的机构。 3.3 延米（linear meter） 曲线延展开为直线时的测量值，单位为米（m），用Lm表示。 3.4 最大开槽深度 在路面开出的最深凹槽底面与路表面的距离。 3.5 开槽宽度（cut width） 所开凹槽两侧面的距离。 3.6 最小开槽宽度（minimum cut width） 所开凹槽两侧面距离的最小值。 3.7 开槽速度（cut rate） 单位时间开槽的延米数。 3.8 最大开槽速度（maximum cut rate） 对AC-13级配沥青路面进行开槽，在开槽宽度不小于12mm、深度不小于15mm时的开槽速度。 3.9 最小开槽曲率半径（minimum cut radius） 在开槽深度不小于15mm、宽度不小于12mm且切口平整条件下，能够切出圆形轨迹的最小半径值。 4 产品主参数 开槽机的主参数为发动机额定功率，单位为kW。 5 技术要求 5.1 一般要求 5.1.1 外购、外协及自制零部件应符合相关技术标准及图样要求。 5.1.2 焊接质量应符合JB/T 5943规定。 5.1.3 装配质量应符合JB/T 5945规定。 5.1.4 涂装质量应符合JB/T 5946规定。 5.1.5 行走车轮应转动灵活，拖动轻便。 5.1.6 传动系统运转应平稳，无异常声响。 5.1.7 重心与车轮轴线垂直面的距离不大于50mm。 5.1.8 操纵器应符合人机工程要求。 5.2 性能要求 5.2.1 最小开槽宽度不大于12mm。 5.2.2 最大开槽深度不小于35mm。 5.2.3 最小开槽曲率半径不大于600mm。 5.2.4 最大开槽速度按规定试验条件确定。
