【其他行业标准】 无损检测仪器 工业X射线探伤机电气通用技术条件

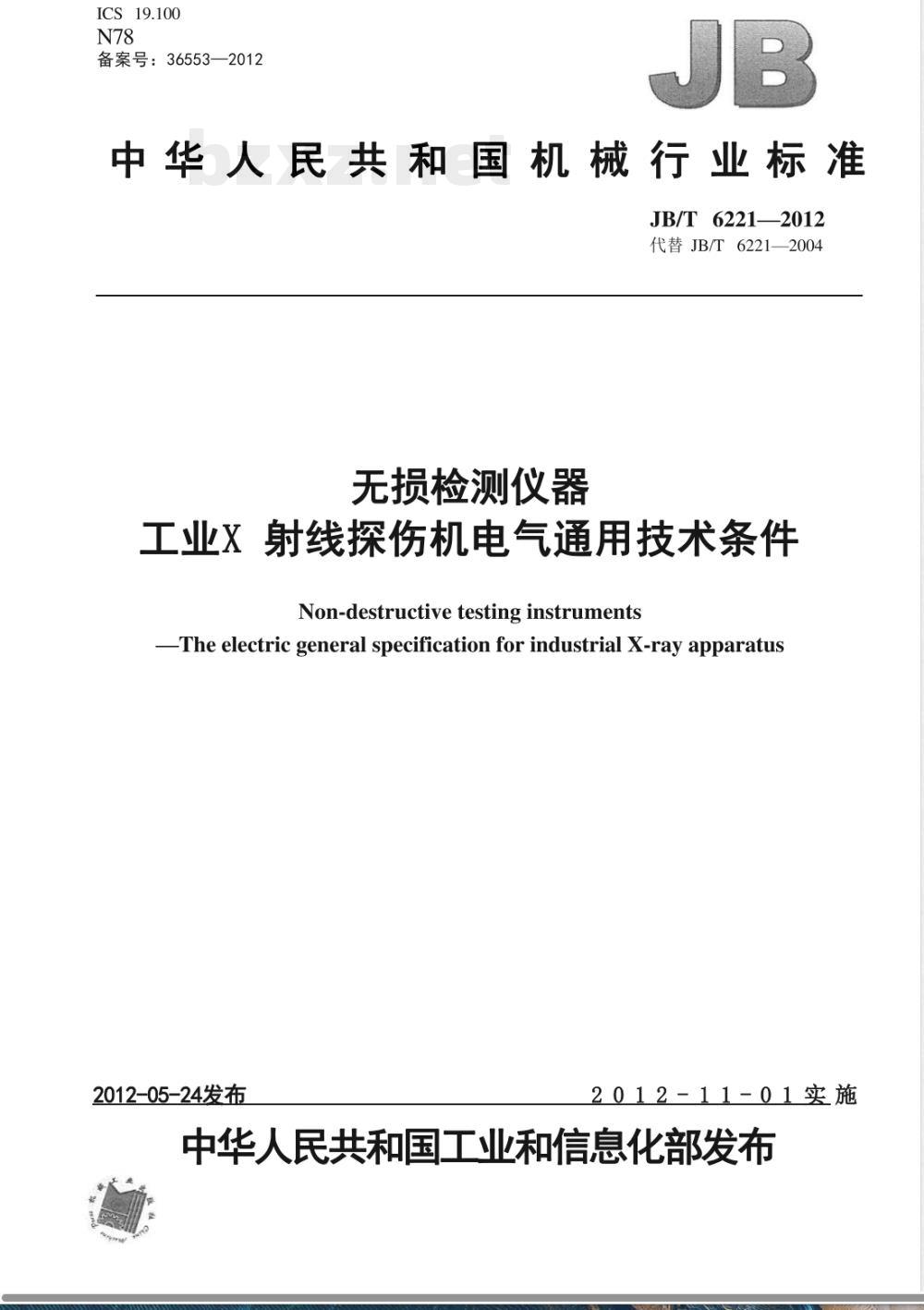

ICS19.100
备案号：36553—2012
中华人民共和国机械行业标准
JB/T 6221—2012
代替JB/T6221—2004
无损检测仪器
工业X射线探伤机电气通用技术条件Non-destructive testing instrumentsThe electric general specification for industrial X-ray apparatus2012-05-24发布
2012-11-01实施

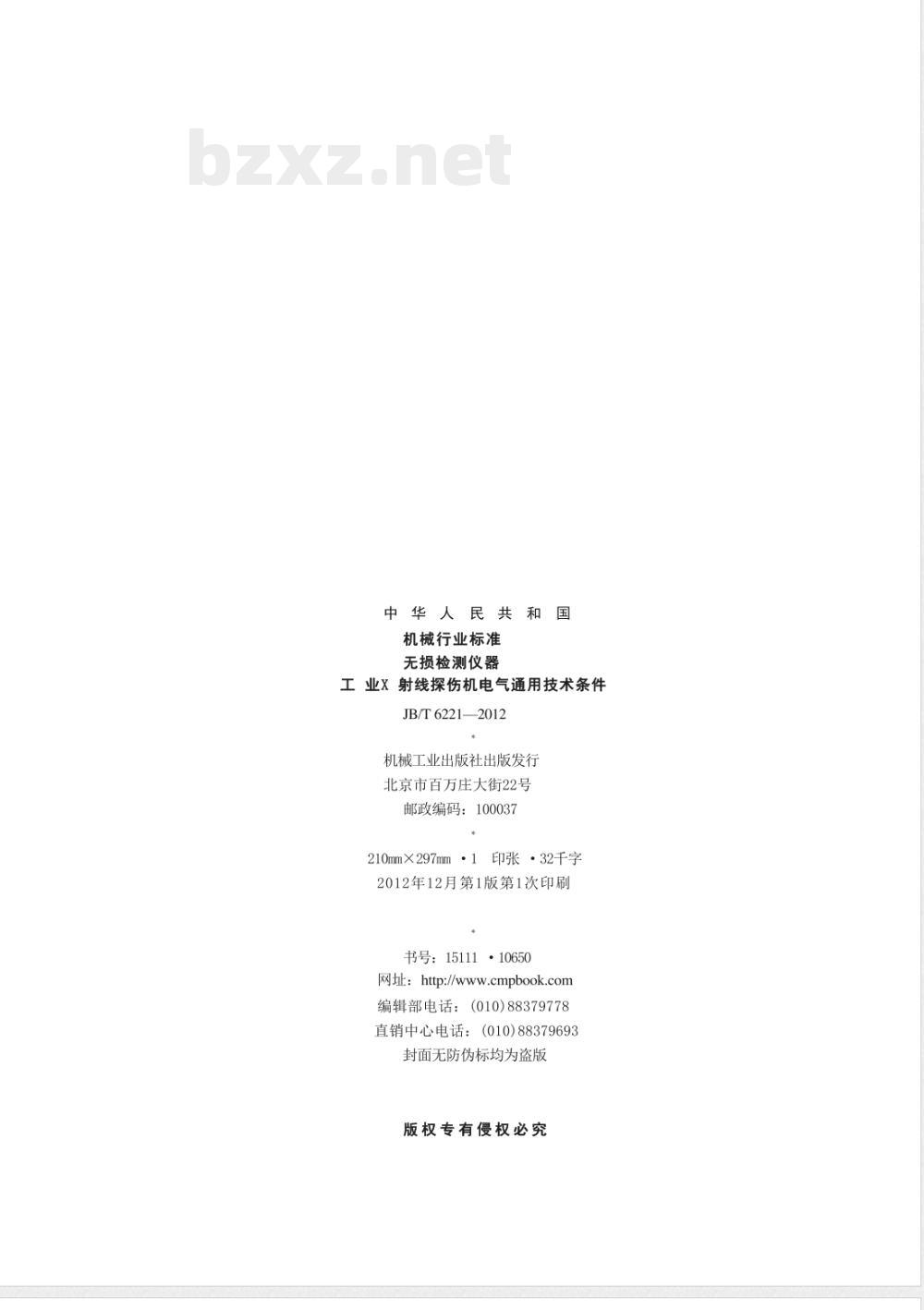

中华人民共和国工业和信息化部发布中华人民共和
机械行业标准
无损检测仪器
工业X射线探伤机电气通用技术条件JB/T6221—2012
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
·32千字
210mm×297mm·1印张
2012年12月第1版第1次印刷
书号：15111·10650
网址：http://www.cmpbook.com编辑部电话：（010)88379778
直销中心电话：（010)88379693封面无防伪标均为盗版
版权专有侵权必究

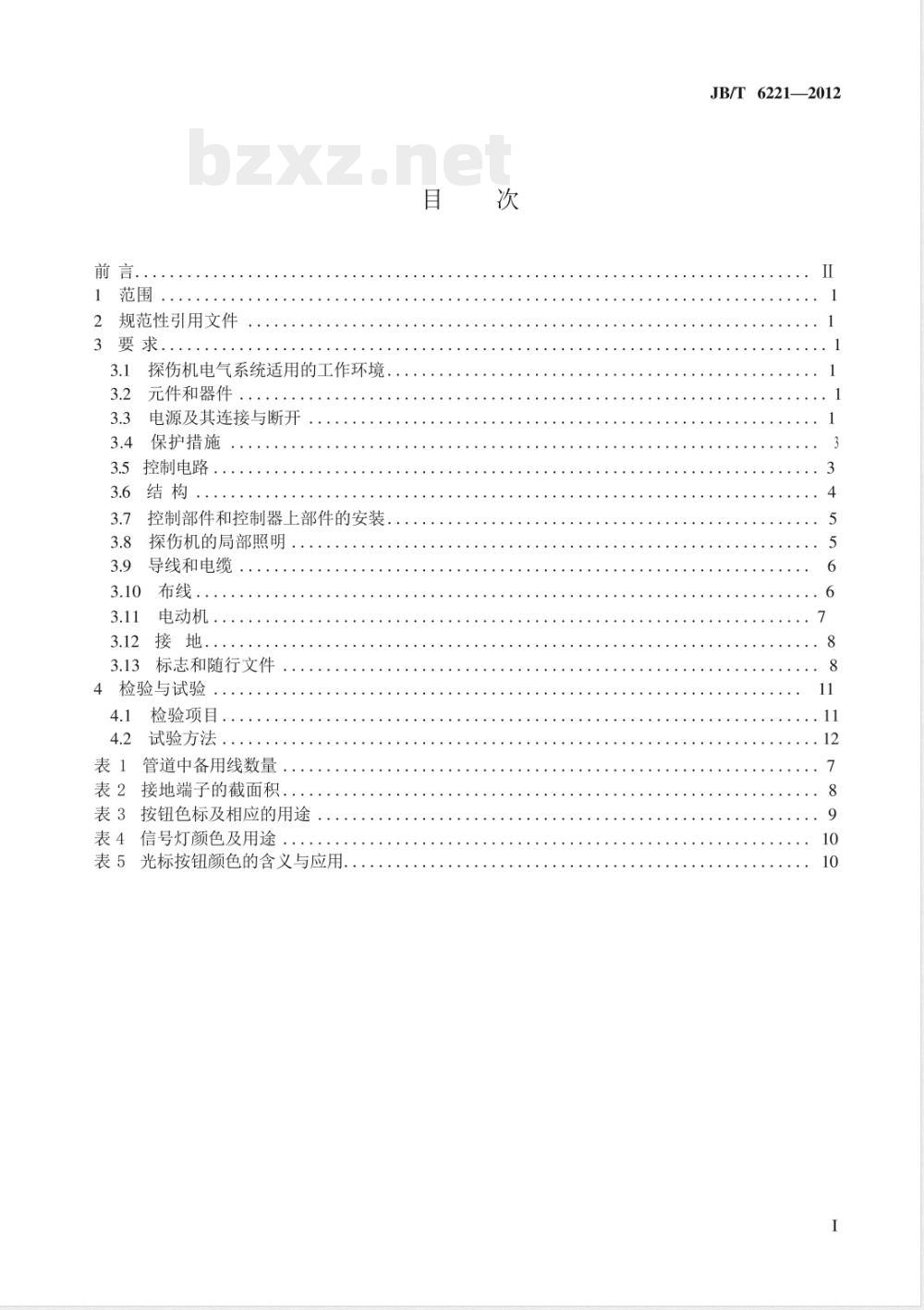

前言．
规范性引用文件
探伤机电气系统适用的工作环境元件和器件
电源及其连接与断开
保护措施
控制电路
控制部件和控制器上部件的安装.探伤机的局部照明
导线和电缆
3.10布线．
3.11电动机：
3.12接地
3.13标志和随行文件
4检验与试验
4.1检验项目
试验方法
表1管道中备用线数量
表2接地端子的截面积．
表3按钮色标及相应的用途
表4信号灯颜色及用途
表5光标按钮颜色的含义与应用.目
JB/T 6221—2012
JB/T 6221—2012

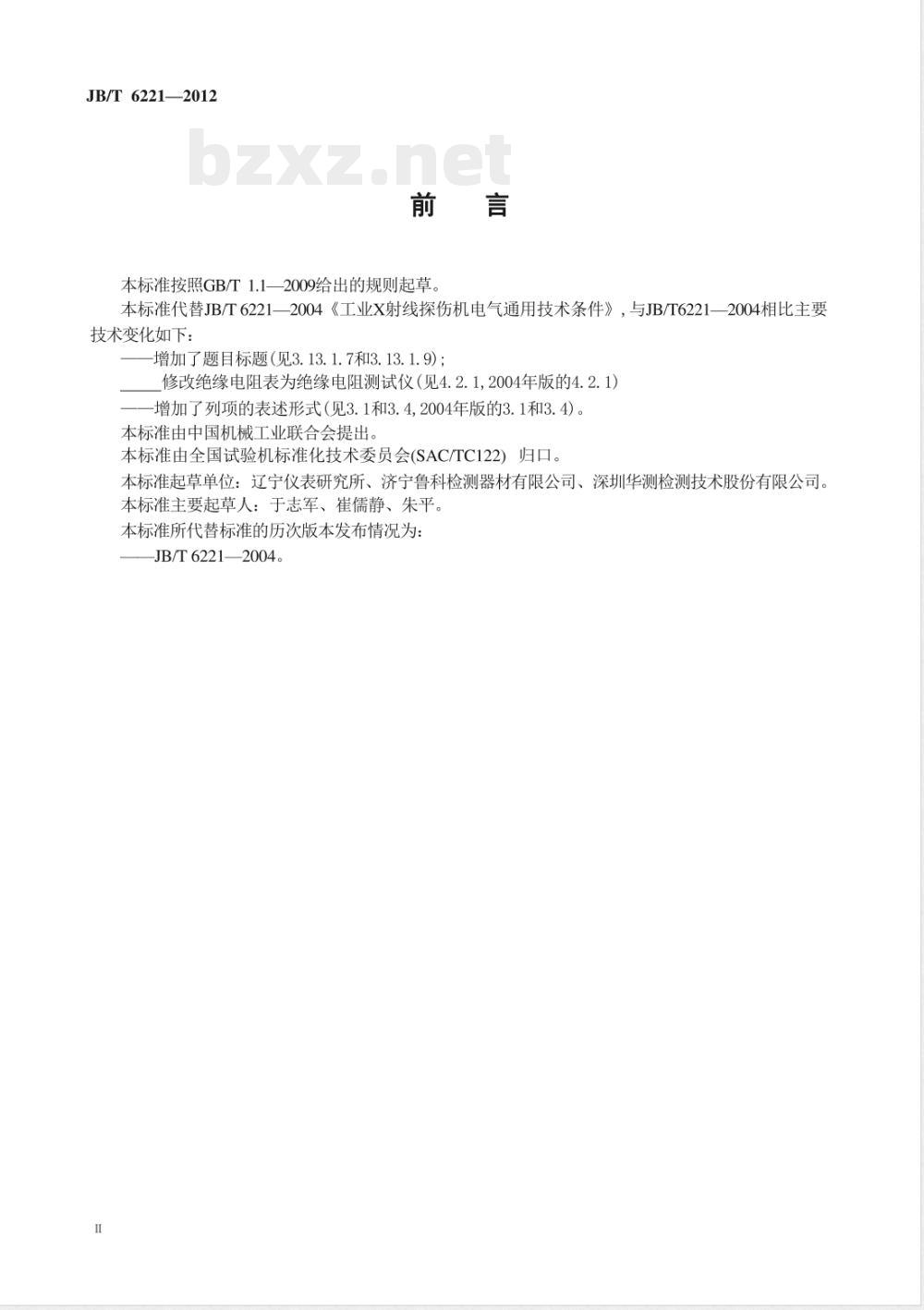

本标准按照GB/T1.1—2009给出的规则起草。本标准代替JB/T6221—2004《工业X射线探伤机电气通用技术条件》，与JB/T6221—2004相比主要技术变化如下：
增加了题目标题（见3.13.1.7和3.13.1.9)；修改绝缘电阻表为绝缘电阻测试仪（见4.2.1，2004年版的4.2.1）-增加了列项的表述形式（见3.1和3.4,2004年版的3.1和3.4）。本标准由中国机械工业联合会提出。本标准由全国试验机标准化技术委员会(SAC/TC122）！归口。
本标准起草单位：辽宁仪表研究所、济宁鲁科检测器材有限公司、深圳华测检测技术股份有限公司。本标准主要起草人：于志军、崔儒静、朱平。本标准所代替标准的历次版本发布情况为：JB/T 6221—2004。

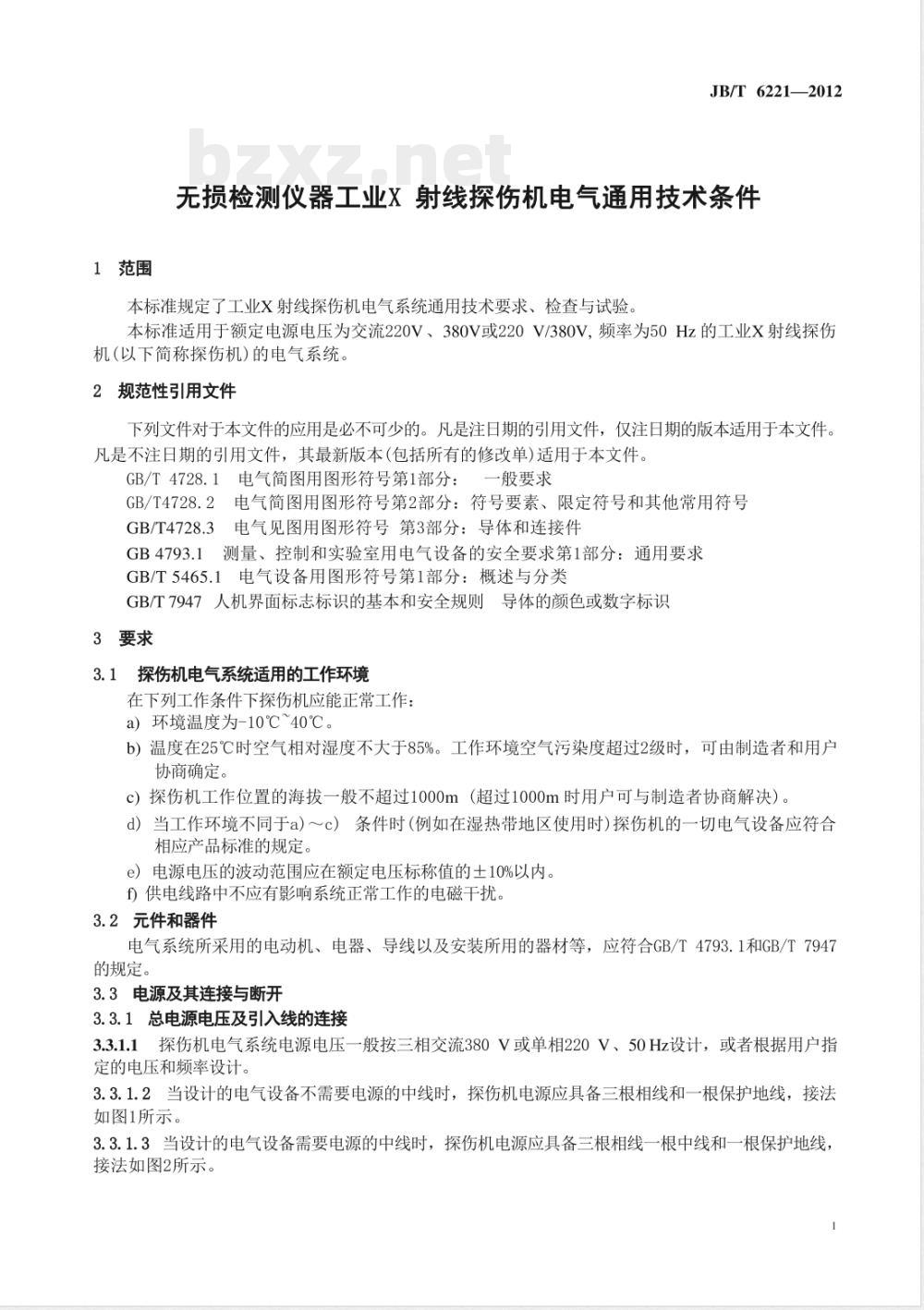

1范围
JB/T 6221—2012
无损检测仪器工业X射线探伤机电气通用技术条件本标准规定子工业X射线探伤机电气系统通用技术要求、检查与试验。本标准适用于额定电源电压为交流220V、380V或220V/380V，频率为50Hz的工业X射线探伤机（以下简称探伤机）的电气系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T4728.1电气简图用图形符号第1部分：一般要求GB/T4728.2电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T4728.3电气见图用图形符号第3部分：导体和连接件GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB/T5465.1电气设备用图形符号第1部分：概述与分类GB/T7947人机界面标志标识的基本和安全规则导体的颜色或数字标识3要求
3.1探伤机电气系统适用的工作环境在下列工作条件下探伤机应能正常工作：a）环境温度为-10℃~40℃。
b）温度在25℃时空气相对湿度不大于85%。工作环境空气污染度超过2级时，可由制造者和用户协商确定。
c）探伤机工作位置的海拔一般不超过1000m（超过1000m时用户可与制造者协商解决）。d）当工作环境不同于a）～c）条件时（例如在湿热带地区使用时)探伤机的一切电气设备应符合相应产品标准的规定。
e）电源电压的波动范围应在额定电压标称值的土10%以内。f）供电线路中不应有影响系统正常工作的电磁干扰。3.2元件和器件
电气系统所采用的电动机、电器、导线以及安装所用的器材等，应符合GB/T4793.1和GB/T7947的规定。
3.3电源及其连接与断开
3.3.1总电源电压及引入线的连接3.3.1.1探伤机电气系统电源电压一般按三相交流380V或单相220V、50Hz设计，或者根据用户指定的电压和频率设计。
3.3.1.2当设计的电气设备不需要电源的中线时，探伤机电源应具备三根相线和一根保护地线，接法如图1所示。
3.3.1.3当设计的电气设备需要电源的中线时，探伤机电源应具备三根相线一根中线和一根保护地线，接法如图2所示。
6221—2012
接探伤机电气设备
380V50-Hz
接探伤机电气设备
380V.50Hz
与探伤机上所有的
非载流的外露金属
厂件连接，接法应是
树权式
接工厂保护地线
与探伤机上所有的
非载流的外露金属
件连接，接法应是
树权式
接工厂保护地线
3.3.1.4当设计的电气设备是单相时，探伤机电源应具备一根相线，一根中线和一根保护地线，接法如图3所示。
接探伤机电气设备：
与探伤机上所有的
非载流的外露金属
件连接，接法应是
树权式
接工厂保护地线
3.3.1.5当电源电压波动范围不超过额定电压的土10%时，电气设备工作应正常。3.3.2电源的连接
3.3.2.1探伤机的全部电气设备应当连接在一个电源上。3.3.2.2当需要另一种电源来满足某些电气设备（如电子控制装置、照明、电磁铁、伺服电动机、电磁离合器等）的供电时应通过变压器、整流器和换流器等来达到目的。3.3.3电源切断部件
探伤机电气设备应具有下列功能保护部件：能使整个电气设备从电源上断开的部件；2
一一出现危险时，使探伤机紧急停止工作的部件。JB/T 6221—2012
3.3.3.1电源切断部件，应能把探伤机的全部电气设备从电源上切断（可以不断开照明电路、冷却电路及微控电路)。
3.3.3.2总电源切断部件应同时断升电源的全部相线和中线。3.3.3.3如果探伤机照明电路不是经过电源切断开关，在探伤机进线处应设有该电路的切断开关。3.3.3.4大功率固定式电气设备的内部，没有安装电源切断部件的，应在该探伤机说明书上说明由用户自行装置电源切断部件，并给出该部件的容量规格和额定电流的数据。3.3.4附件电源的连接
附件电源的所有相线应用熔断器或断路器作短路保护，该保护应与控制电路分开，单独设立，即使两者都是来自同一电源，也要如此。3.4保护措施
3.4.1防止意外事故的保护
3.4.1.1探伤机应有防止意外接触电压超过50V的带电零件的保护措施，这样即使门开着时也不能意外触电；当总电源开关切断后，电器设备上仍然有超过50V电压的那些外露零件（如电源开关的进线接头，电源接线板及放电时间长的储能元件等等）时，应有红色闪电警示标志的绝缘材料盖住。3.4.1.2控制器应具备电气联锁机构，当门关闭时，联锁机构应能自行复原，确保人机安全。3.4.2短路保护
3.4.2.1总保护
除非用户提出要求，制造者不负责提供车间电源到电气设备之间电缆的短路保护。如果电源开关具有瞬时切断机构，那么它的最小调定值应为它所连接的全部电动机和其他电气设备的峰值电流总和的110%，并应具有随它们同步起动或运行的能力。3.4.2.2支路保护
支路的短路保护应当设置在被保护导线接受电源的始端。3.4.2.3短路保护方法
3.4.2.3.1熔断器保护
当用熔断器作为短路保护时，熔断器电流的额定值应能承受电动机起动电流和变压器的合闸电流。3.4.2.3.2断路器保护
当用断路器作为短路保护时，应使其额定值和调定值起到熔断器那样的保护作用，当短路电流超过支路保护器件的分断能力时，探伤机电气设备总保护器件仍能正常工作而不跳闸。3.4.2.3.3继电器保护
可以采用支路中的瞬时动作过电流继电器对组合支路的公用保护部件起作用，或者对急停部件起作用来达到保护目的。但这个公用保护部件要具备足够的分断能力。3.4.3过载保护
3.4.3.1连续运行的电动机都要有过载保护（功率在100W以下或因停转可能使设备故障扩大的电动机可以不设过载保护）。
如强迫冷却的X射线管冷却用油泵（水泵）电动机，停转容易损坏X射线管，则可不设过载保护。3.4.3.2单相电动机至少要用一个过载保护部件，三相电动机应用三相过载保护部件。3.4.3.3电动机过载保护部件复原后，不能使电动机重新自动启动。3.4.3.4探伤机应具备失电压保护。当电源中断时，使探伤机断电。当电压再现或恢复正常时，探伤机不能自动再现高压，X射线辐射应切实停止。3.5控制电路
3.5.1控制电路电源
控制电路的电源应从主电源切断开关的负载端引出。JB/T6221—2012
3.5.2控制电压
3.5.2.1交流控制电路的电压应为下列规定电压的一种或几种：6V、12V、24V、36V、48V、110V、220V和380V,50Hz。
3.5.2.2直流控制电路的电压应为下列规定电压的一种或几种：6V、12V、24V、36V、48V、110V和220V。
3.5.3控制电路的短路保护
3.5.3.1控制电路应具备短路保护，由变压器供电的控制电路，当二次线圈一端接地时，二次侧未接地的导线应有短路保护。
3.5.3.2对于由二次线圈中心抽头接地的变压器供电的控制电路，变压器二次线圈两端都应有短路保护。3.5.4控制部件的连接方法
3.5.4.1控制部件的动作线圈，信号灯或向信号灯供电的变压器一次线圈一般直接连接在控制电路的同一端，各个部件的触点应该在线圈和控制电路的另一端之间。3.5.4.2如果保护继电器触点与被它所控制的部件线圈之间的导线都在同一个控制器内，该保护继电器的触点可连接在控制电路接地端和线圈之间。3.5.4.3凡触点不同于上述接法能使外部控制附件简化时，可以不按照3.5.4.1规定执行。但要设法避免万一出事故所产生的危险。
3.5.4.4对于继电器与电子控制混合的电路，电子电路中所用的控制触点可以按需要连接。3.5.4.5不宜用并联触点的方法来加大电流容量。3.5.4.6自动控制电路中所用的继电器和其他控制器件应具备自保电路。当电源有故障或“总停”动作后控制电压重新恢复时，确保控制电路不能自行动作。3.5.4.7独立安装的电磁铁或磁力制动器可以直接跨接在电动机引线端子上。3.5.5控制电路的保护连锁
3.5.5.1当探伤机电器系统具有一个以上的电器控制部件，由于任一部件发生故障可能导致破坏时，对控制电路应安排保护联锁；必要时，保护联锁要能中断探伤机所有动作并且不得造成人身事故。3.5.5.2辅助功能操作的保护联锁，如果任一辅助功能（如润滑、冷却）的电动机或装置停止工作可能危及人身安全、损坏设备时，这种装置的意外停止应能使得其他电路停止运转。3.5.5.3不同操作的联锁，各不同操作同时进行会导致事故时，应给控制电路设置适当的联锁，防止不同操作同时进行。
3：5.5.4相反运动的联锁，有机械联锁结构和相反运动的启动器、继电器、接触器和电磁阀，还要有电气联锁，以防它们同时通电。3.5.5.5对于“点动”电路的设计应保证：当执行“点动”功能时，不应发生自动运转。3.5.6自动循环的开动免费标准bzxz.net
只有在操作者的安全得到保障，而且必要的辅助机构都已正常运行时，才可开始循环或工作。应提供适当的联锁，确保循环和操作顺序正确。当需要调整时，还能实现单独操作，同时对于保障人身安全的联锁应仍然有效。
3.5.7断电停机
宜用断电实现停机或锁紧，不宜用给控制结构通电办法来达到停机或锁紧目的3.5.8过速保护
直流电动机的过速保护：0.5kW以上的并励和复励直流电动机应当备有过速和失磁保护，防止电动机的超速运转。
3.6结构
3.6.1控制器
3.6.1.1控制器应采取足够的保护措施，防止不良工作环境的影响，防止灰尘和水汽进入，以及防止4
JB/T 6221—2012
机械损坏，对外来影响特别敏感（如电磁波干扰）的装置，还应采取特别保护措施（如加屏蔽）。3.6.1.2控制器内的钣金结构件应进行镀锌、镀镍、镀铬、喷漆、喷塑或阳极氧化等、3.6.2通风
如果控制器内的发热元件（如电阻、晶闸管等），会使其他元件在正常工作条件下的温升不能保证在容许极限以内时，则应增设通风，强迫冷却。3.6.3门
3.6.3.1控制器的门应有合适的扣紧机构，使得门与门框周边密闭。3.6.3.2小型门盖可以用螺钉固定，但要密封。3.6.3.3非螺钉固定的门盖，应有锁门机构3.7控制部件和控制器上部件的安装3.7.1控制部件的安装
控制器外部安装的所有控制台部件（如极限开关、电磁阀、压力开关等），应能预防不良外部环境的影响或机械碰撞。
3.7.2：易接近性
3.7.2.1安装在控制器内的所有元部件应易于检修或更换。当打开门或卸下盖板时，应做到不拆除探伤机的其他部件就能进行操作。3.7.2.2控制器外面的控制部件（如极限开关、压力开关、制动器、电磁铁等），应安装在便于检修的位置上。
3.7.2.3接线座的安装位置不应妨碍接线和导线通过。3.7.3安装板上电器的安装
3.7.3.1安装启动器、接触器和其他控制部件的安装板，应有足够的刚性，使得各个控制部件不受振动的影响。
3.7.3.2动力电器的接线座宜与控制电路的接线座分开，自成一组，使二者的接插件不能互换使用。3.7.3.3安装板上一般设有备用接线座。3.7.4辅助控制部件的安装
3.7.4.1极限开关、位置传感器及有关动作部件的安装应能保证当受控运动部件发生意外时，不致把这些部件撞坏。
3.7.4.2极限开关的动作件应按其制造者给出的行程、回程及其有关规定进行设计。3.7.5控制器的保护
控制器应能防尘、防潮，其外壳或面板都应是金属的。3.7.6控制器上元部件的安装
同一台电动机或装置的操作部件(如正、反、停按钮)应当成组对称地安装在一起，3.8探伤机的局部照明
3.8.1电源
3.8.1.1探伤机照明电路应用变压器供电。可移动灯具，电压应是36V。3.8.1.2固定不动的照明灯，可以直接由交流220V、50Hz的电网电压供电。但灯具应有可靠的保护接地线。
3.8.1.3照明变压器应连接在电源切断开关的负载侧，否则应有单独的开关，3.8.2照明电路的短路保护
照明电路所有相线应用熔断器作短路保护。3.8.3照明灯具
3.8.3.1照明灯具，应满足探伤机各种正常使用要求。3.8.3.2当照明电路电压大于50V时，不要使用带开关的灯头，也不要使用带开关的灯架。5
JB/T 6221—2012
3.8.3.3供电电压超过50V的金属灯具应接地。3.8.4荧光灯照明
使用荧光灯照明时，应采取措施防止灯光在运动部件上产生频闪效应，以免影响操作者的视觉。3.9导线和电缆
3.9.1总要求
探伤机电气系统所选用的导线和电缆，其各种性能应符合国家有关标准的技术要求。3.9.2导线截面积
3.9.2.1选择各种电路导线截面积时，应按照导线的载流容量、电压降、短路保护器件的额定电流值以及导线的机械强度综合考虑。3.9.2.2载流容量：聚氯烯绝缘铜线的载流容量，按照电路正常工作条件下的长期稳定电流来选择。3.9.2.3电压降：为了避免电动机起动时，交流电磁线圈吸合时或其他峰值电流所产生的过大电压降，无其是在导线很长时，应当考虑导线阻抗、峰值电流、电源端的电压降和用电设备端所容许的压降3.9.2.4导线的短路保护：当电路短路时，应使得导线温度尚未达到危害其绝缘前就断开电路。3.9.2.5铜导线的最小截面积：从机械强度考虑，在弱电流和电子线路中，允许采用截面积为0.2mm2的导线，其他电路的导线截面积不得小于0.5mm2。3.9.3导线绝缘
导线绝缘的介电强度应符合国家标准的相应规定，满足导线规定的耐压试验的要求。3.10布线
3.10.1总要求
3.10.1.1连线
所有导线连接（包括接地线的连接）应牢固可靠，不宜松动。3.10.1.2导线连接
从一个接线端子到另外一个接线端子之间的导线不得有中间接头。3.10.1.3不同电路导线的敷设
不同电路的导线可以并排敷设，可共用一个导线槽，或者在同一个电缆中；如果它们的工作电压不同，应采用可靠的绝缘把它们隔开，或者是同一个导线槽中的全部导线都使用能承受其中最高电压的绝缘3.10.1.4导线接线端头
非特殊情况，不宜使用焊接的接线头，导线应采用冷压接线端头。3.10.1.5接线座和接线盒
所有接线座应装在容易接近的位置上，接线盒应坚固，能起到保护作用。能预防意外触电和机械碰撞。3.10.1.6导线的颜色
保护接地线采用黄绿双色线，中性线和中间线采用浅蓝色，并符合GB/T7947的规定。其他可选择别的颜色
上述绝缘颜色不适用于多芯电缆的中线。3.10.2安装板的配线
3.10.2.1安装板上的电气配线最好应采用导线槽或穿线板走线，否则应把导线排列捆扎整齐并可靠固定。
3.10.2.2互连接线座：引入安装板上的导线，应经过接线座连接，对这些连接座要按电路图标志作出标志，并在接线座下垫以尺寸较大的绝缘板。接线座应合理分组，便于接线。安装在控制器门上或面板上的电器应用接线座连接，连接应用软线。导线应在门的一侧和控制器的另一侧捆扎固定。3.10.3外部配线
导线、电缆绝缘的锐边、毛刺都应去除。6
3.10.4活动部件
3.10.4.1装有电气设备的活动部件的连接应采用软电缆。JB/T 6221—2012
3.10.4.2金属软管只适用于缓慢运动的走线；金属软管的接头应与接地的探伤机形成良好的导电接触。3.10.4.3电缆护套应能经受机械运动的碰撞，也应能经受水汽和环境温度的损害3.10.4.4电缆下垂弯曲部分要有足够的长度，使得它的最小弯曲半径为其外径的10倍3.10.5接插件的连接
3.10.5.1探伤机上有几个接插件时，应避免出现插头和插座有插错的可能。3.10.5.2插头和插座应是保护结构型式，以防意外触电。3.10.5.3电源应接在插座凹入绝缘护罩内的插孔内。3.10.5.4插头和插座之间应有自锁机构以防止连接松开。自锁机构如采用螺纹联接，则应采用特殊的粗牙螺纹，以利插入和拔出。插座应备有加弹簧的盖板，在插头拔出后能自动盖住插孔防止水汽或灰尘的进入。
3.10.5.5电缆接插件与电缆中间的连接端头应有专用的保护外套，使电缆端头的外皮与插头外壳保持紧密接触防止电缆的芯线直接受拉。3.10.6拆卸部件的电气连接
3.10.6.1拆卸部件需要断升电气线路时，可用接插件或装置接线座连接并应有接地的柱和座，只有控制电路的连线，才可以用没有接地极的接插件或接线座，3.10.6.2为了运输方便或结构上的需要，把探伤机部件分离包装时，需在分界处设置接线座或接插件。接插件应符合3.10.6.1的要求。3.10.7导线管、槽及配用件
3.10.7.1非金属软管及其配用件非金属软管及其配用件应是用耐油、耐冷却液和不易燃的材料制成的，并具有抵抗扭曲的能力，可在60℃的油或冷却液中使用。
3.10.7.2金属软管及其配用件
金属软管及其配用件应是能防油或冷却液进入管内的结构型式。管道不得有裂纹和脱开现象，每隔500mm～1000mm或弯曲处，要用管夹固定住。在管口处要装设耐油护套。
3.10.7.3金属硬管及其配用件
金属硬管及其配用件应是镀锌或涂漆的，安装好后应可靠固定，每隔800mm10000mm加上一个
固定管夹，管道中不得有锐边和毛刺，管口处要装设耐油护套。弯管时，不得使管的内径明显变小。3.10.8导线管内的备用线
3.10.8.1探伤机中穿线困难的管道，应装有备用线。管道内备用线数目应按绝缘颜色和铜线截面积区分，同一管道中颜色和铜线截面积相同的备用线的数量，建议按表1选用，表1管道中备用线数量
司一管道中同色同截面积导线数日备用导线数目
3～10
3.10.8.2所有备用线的两端都要用绝缘护套进行保护。3.11电动机
3.11.1规格
单位为根
30以上每递增（1～10)根
增加1根
所有的电动机外形尺寸、安装尺寸和所对应的额定输出功率应符合相应产品标准的规定。3.11.2安装
每台电动机的安装，要便于检修、润滑、接线和拆线、张紧传动带和更换皮带便于调整联轴器，以7
