【国家标准(GB)】 组合机床通用部件 动力箱尺寸

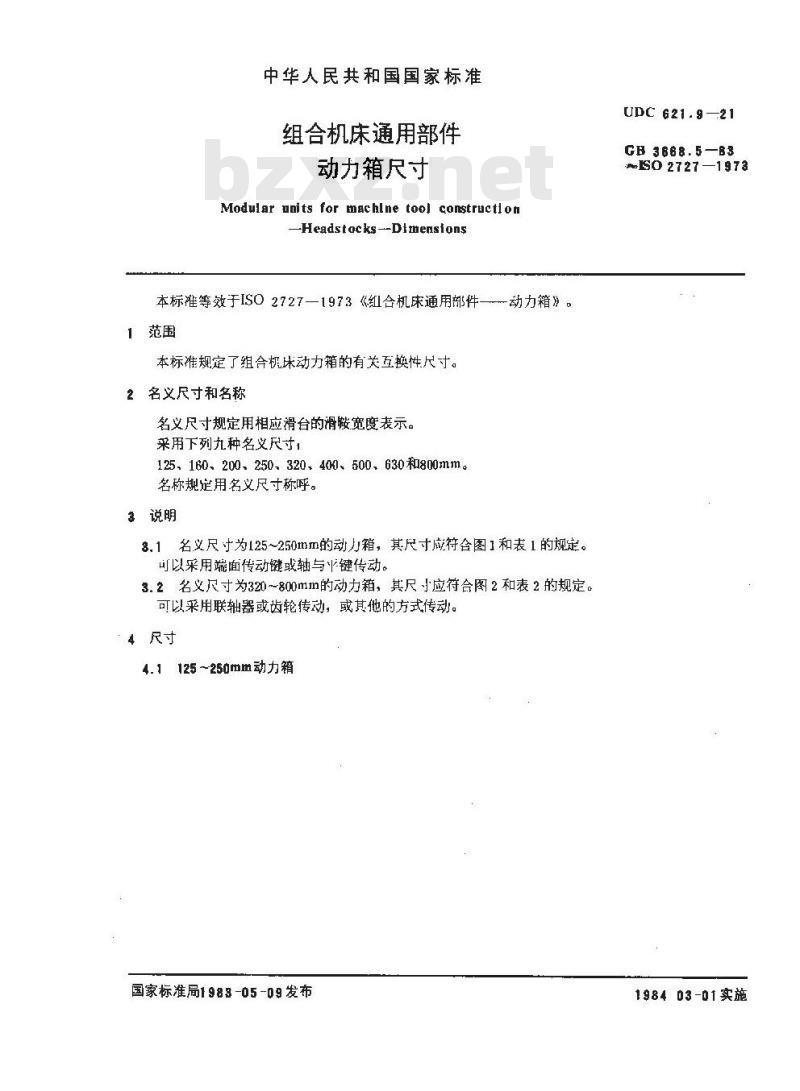

中华人民共和国国家标准
组合机床通用部件
动力箱尺寸
Modular units for machlne tool constructlonHeadstoc ks --Dtmenstons
本标准等效于ISO2727—1973《合机床通用部件-1范围
本标准规定了组合机床动力箱的有关互换性尺寸。2名义尺寸和名称
名义尺寸规定用相应滑台的滑鞍宽度表示。采用下列九种名义尺寸1
125、160、200、250、320、400、500、630和800mm。名称规定用名义尺寸称呼。
3说明
-动力箱》。
名义尺寸为125~250mm的动力箱，其尺寸应符合图1和表1的规定。8.1
可以采用端面传动键或轴与平键传动。3.2名义尺寸为320~800mm的动力箱，其尺寸应符合图2和表2的规定。可以采用联轴器或齿轮传动，或其他的方式传动。4尺寸
4.1125~250mm动力箱
国家标准局1988-05-09发布
UDC 621.9—21
GB 3668.5—83
S0 27271973
1984 03-01实施
GB3668.5—83
b/2±价,01
基椎面

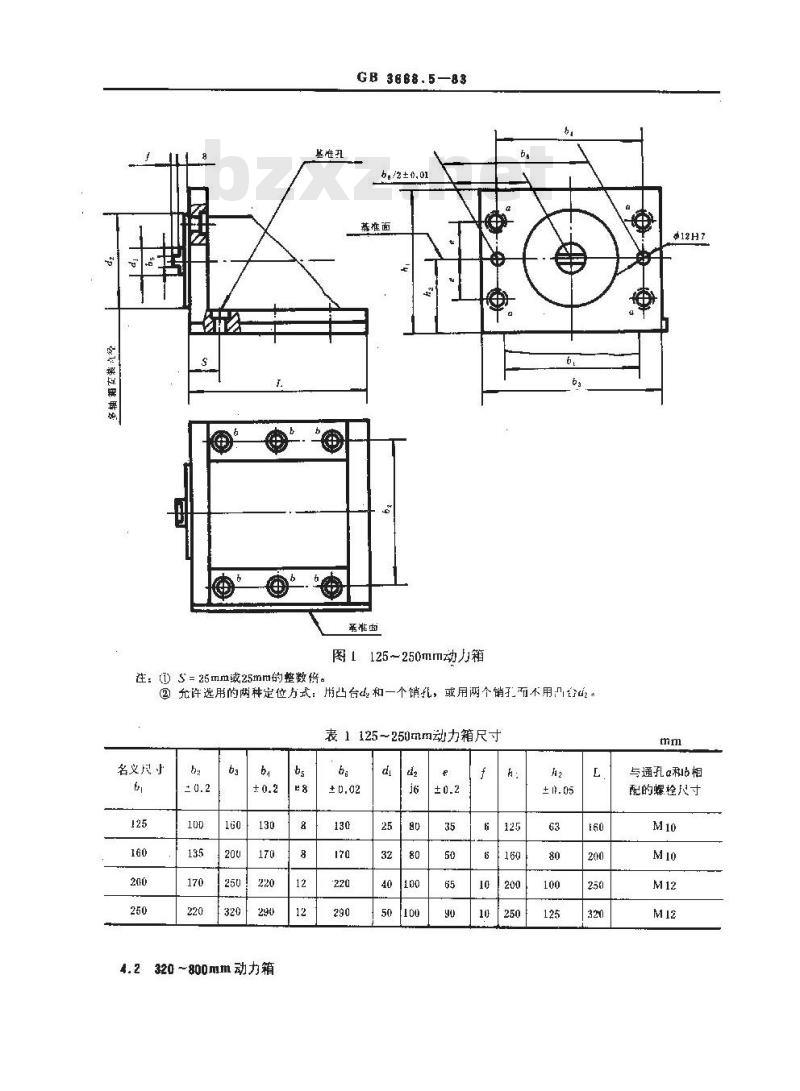

图1：125～250mm动力箱
注：（）S=25mm或25mm的整数倍。②允许选用的两种定位方式：用凸台山和一个销孔，或用两个销而不用台2表1125～250mm动力箱尺寸免费标准bzxz.net
名义尺小
4.2320~800mm动力箱
与通孔a和占相
配的螺栓尺寸
链按GB1096—79
GB3668.5--B3
:*2±0.02
名义尺寸320mm1的大此孔
联轴器中心

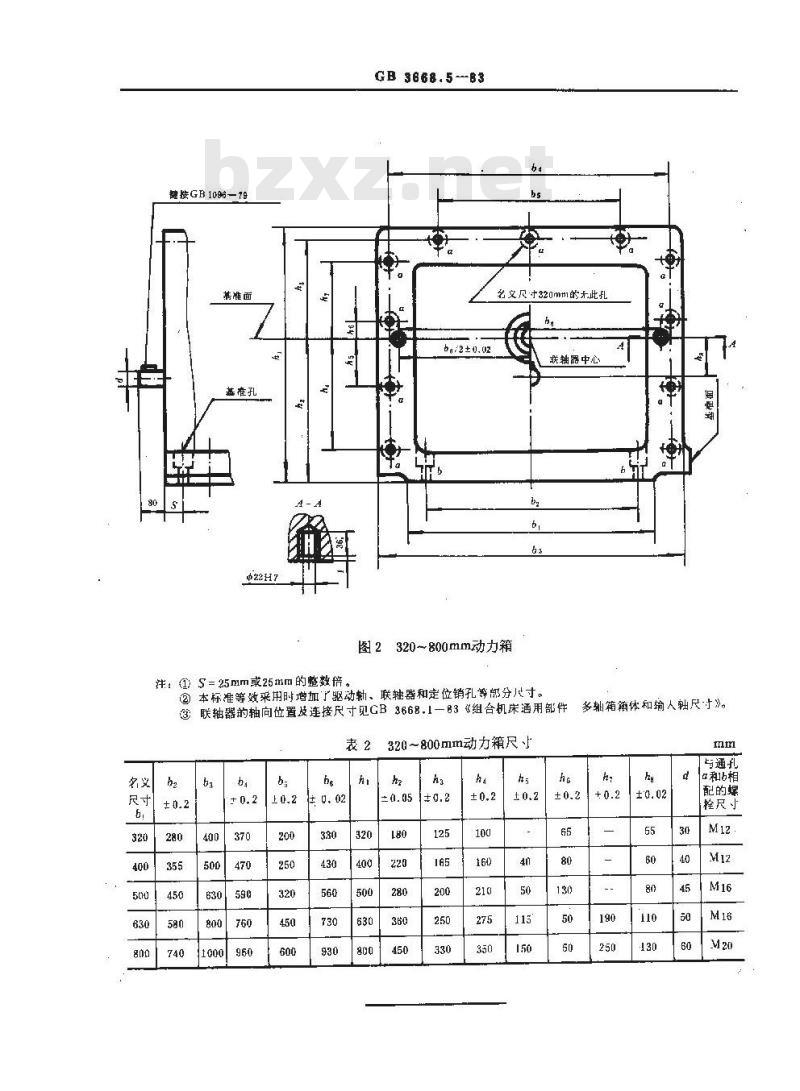

图2320~800mm动力箱
注：(1）S=25mm或25mm的整数倍。②本标准等效采用时增加了驱动轨、联轴器和定位销孔等部分尺寸多轴箱箱体和输人轴尺于》
③联轴器的轴向位置及连接尺寸见CB3668.1-83《组合机床通用部件表2
1000960
在0、02
320~800mm动力箱尺寸
与通孔
a和b相
配的螺

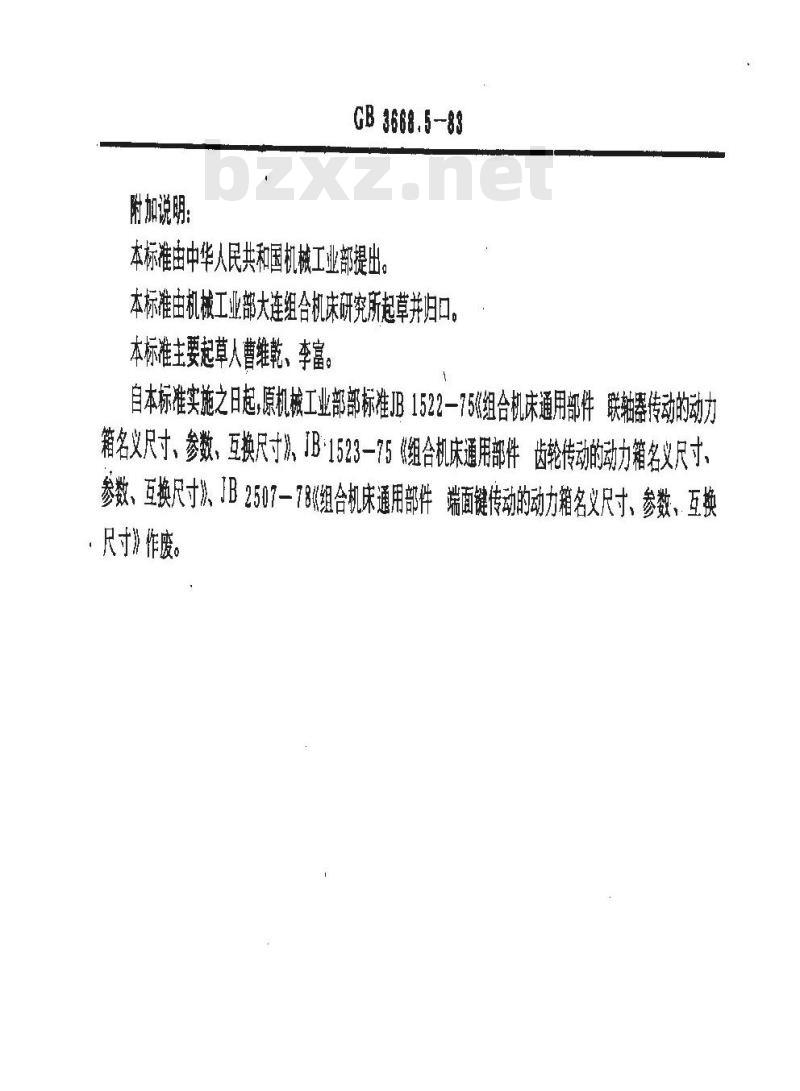

附加说明：
GB3668.5-83
本标准由中华人民共和国机械工业部提出本标准由机械工业部大连组合机床研究所起草并归口。本标准主要起草人曹维乾、李富：自本标准实施之日起，原机械工业部部标准JB1522-75《组合机床通用部件联轴器传动的动力箱名义尺寸、参数、互换尺寸》、IB-1523-75《组合机床通用部件齿轮传动的动力箱名义尺寸、参数、互换尺寸》JB2507-78《组合机床通用部件端面键传动的动力箱名义尺寸、参数、互换·尺寸》作废。
